MANUAL DE UTILIZARE KDL50W828BBAE2 SONY

Informații privind siguranța .... 3

Măsuri de precauție .... 5

Montarea televizorului pe perete ..... 7

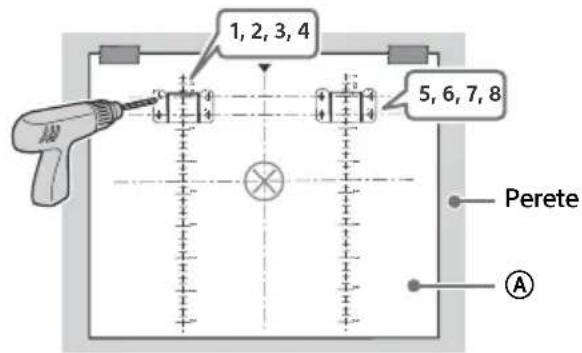

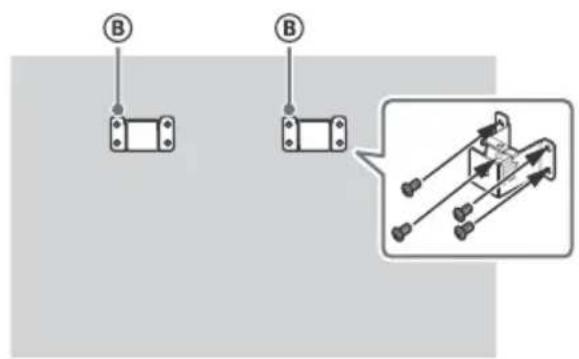

Montarea pe perete a dispozitivului de montare pe perete ....8

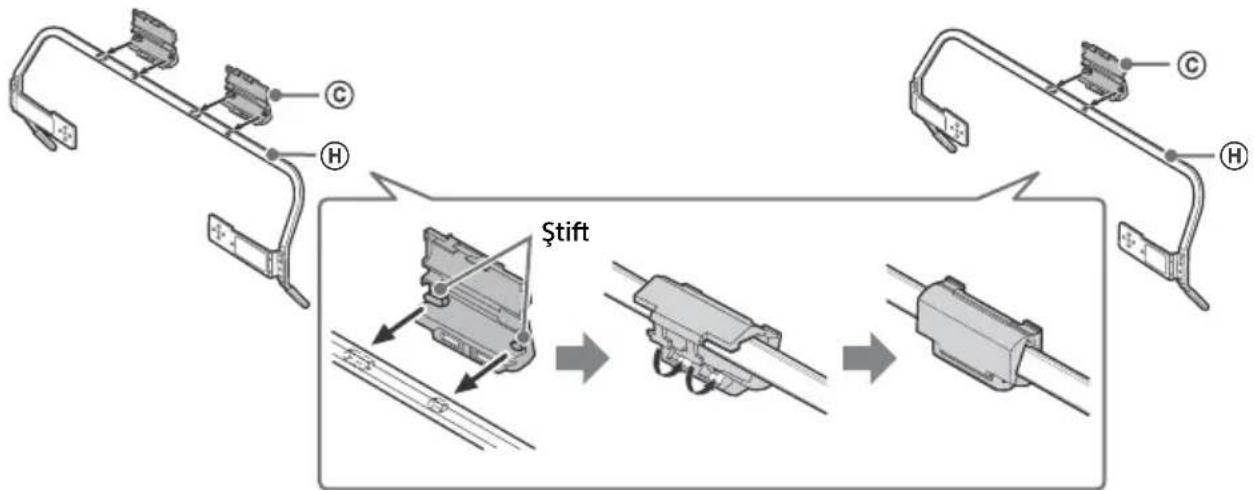

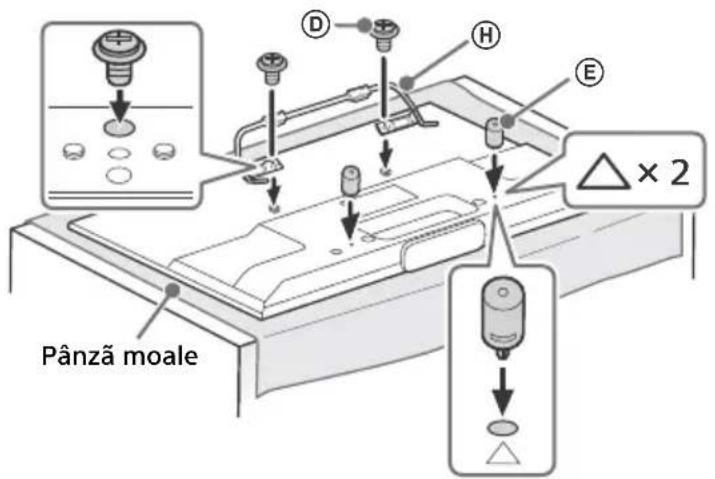

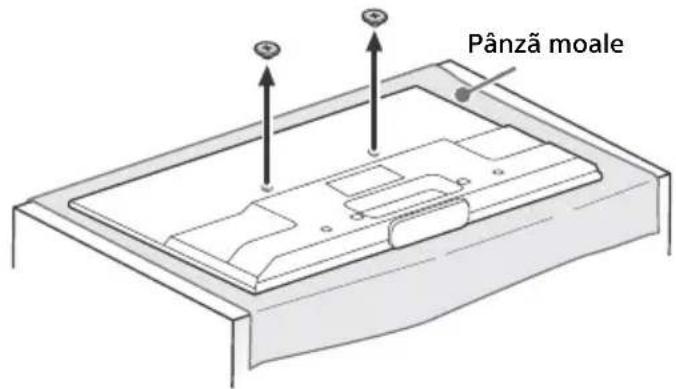

Pregătirea montării televizorului. ..... 11

Montarea televizorului pe perete ..... 12

Depanare 14

Probleme și soluții ....14

Specificații.... 15

Introducere

Vă multumim că ați ales acest produs Sony.

Înainte de a utiliza televizorul, vă rugăm să citiți cu atenție acest manual, după care să îl păstrați pentru a-l putea consulta ulterior.

Note

• Înainte de a utiliza televizorul, citiți secțiunea „Informații privind siguranța” (pagina 3).
• Instructiunile despre „Montarea televizorului pe perete“ sunt incluse în acest manual de instructiuni al televizorului.
• Imaginile și ilustrațiile utilizate în Ghidul de pornire rapidă și în acest manual au scop doar de referință și pot diferi față de aspectul real al produsului.

Unde se află eticheta de identificare

Etichetele pentru numărul de model al televizorului TV, data fabricației (lună/an) și puterea nominală de alimentare sunt situate în partea din spate a televizorului sau a pachetului. Etichetele cu numărul modelului și numărul serial al adaptorului de rețea sunt situate în partea de jos a acestuia.

ATENTIE

PENTRU A ÎMPIEDICA RĂSPÂNDIREA

INCENDIILOR, PĂSTRAȚI ÎNTOTDEAUNA LUMÂNĂRILE ȘI ALTE FLĂCĂRI DESCHISE DEPARTE DE ACEST PRODUS.

Producătorul acestui aparat este: Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonia. Întrebări legate de conformitatea aparatului cu legislația Uniunii Europene pot fi adresate: Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germania. Pentru orice intrebări legate de service sau de garanție, vă rugăm să consultați documentele de garanție ce însoțesc aparatul.

Notă privind semnalele fără fir (wireless)

Prin prezenta, Sony Corporation, declară că această unitate respectă cerințele esențiale și este în conformitate cu prevederile Directivei 1999/5/EC. Pentru detalii, vă rugăm accesăți următoarea adresă: http://www.compliance.sony.de/

Notificare către clienti: informațiile de mai jos sunt valabile numai pentru echipamentele comercializate în țările unde se aplică directivele UE.

Sistemul TV fără fir poate fi utilizat în următoarele țări: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME

Acest echipament poate funcționa în alte țări non-UE.

Informații privind siguranța

ATENTIE

Bateriile nu trebuie expuse la căldură excesivă, precum cea produsă de lumina solară, foc sau surse de căldură similare.

Instalați și utilizați televizorul conform instrucțiunilor prezentate în continuare, pentru a evita riscurile de incendii, șocurile electrice sau deteriorări/răniri.

Instalarea

• Televizorul trebuie instalat în apropierea unei prize uşor accesibile.
• Aşetezi aparatul TV pe o suprafață stabilă, orizontală pentru a evita căderea acestuia, ceea ce ar provoca rănirea dumneavoastră sau deteriorarea aparatului TV.
• Instalarea televizorului pe perete trebuie executată numai de către persoane calificate.
• Din motive de siguranță, se recomandă cu insistență utilizarea accesorilor Sony, inclusiv:
  Dispozitiv de montare pe perete
• Utilizați șuruburile furnizate cu dispozitivul de montare pe perete la atașarea cărligelor de montaj (suport) la televizor. Șuruburile furnizate sunt proiectate conform indicațiilor din illustrație, atunci când se măsoară de la suprafața de fixare a cărligului de montaj (suport).
  Diametrul și lungimea şuruburilor diferă în funcție de modelul dispozitivului de montare pe perete.
  Utilizarea altor şuruburi decât a celor furnizate poate avea ca rezultat deteriorarea internă a televizorului sau căderea acestuia etc.

Şurub (furnizat cu dispozitivul de montare pe perete)

Cârlig de montare (Suport) Element de prindere a cârligului aflat în partea din spate a televizorului

Transportul

• Înainte de a deplasa televizorul, decuplați toate cablurile.
• La transportul unui televizor de mari dimensiuni, este recomandată participarea a două sau trei persoane.
• Când transportați manual aparatul TV, susțineți-I astfel cum este prezentat mai jos. Nu forțați panoul LCD sau cadrul din jurul ecranului.

- Feriți televizorul de şocuri mecanice și de vibrații prea puternice în timpul transportului.

- Când duceți aparatul la reparat sau când vă mutați, împachetați I în ambalajul original.

Prevenirea răsturnării

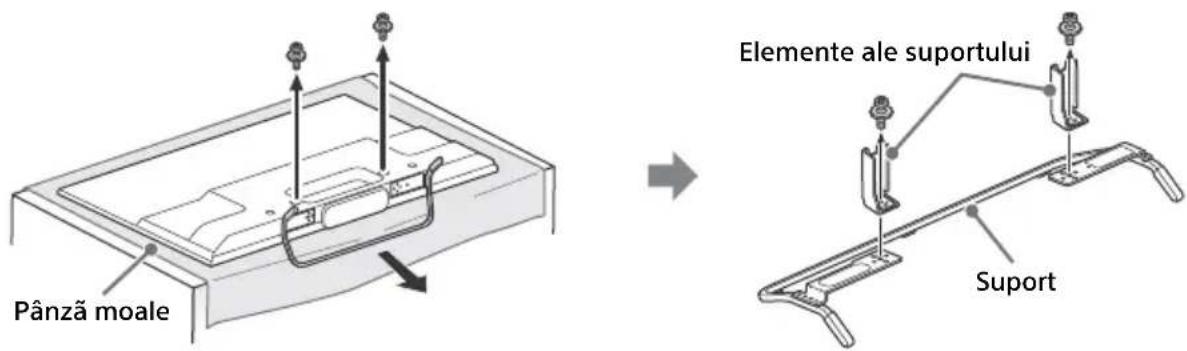

• Înainte de instalarea şurubului de fixare, aşezati ecranul cu fața în jos pe o suprafată de lucru stabilă, mai mare decât televizorul.
• Pentru a preveni deteriorarea suprafeței ecranului LCD, așezati un material textil moale pe suprafața de lucru.

Ventilatie

• Nu acoperiți niciodată fantele de aerisire și nu introducții obiecte în interiorul carcasei aparatului.
• Lăsați suficient spațiu în jurul televizorului, așa cum este indicat în continuare.
• Se recomandă cu insistență să utilizați dispozitivul de montare pe perete furnizat de firma Sony, pentru că acesta asigură o ventilație adecvată.

Instalarea pe perete

10 cm 30 cm 10 cm 10 cm

Lăsați cel puțin atât spațiu în jurul televizorului.

Instalarea pe un suport

10 cm 30 cm 10 cm 6 cm

Lăsați cel puțin atât spațiu în jurul televizorului.

• Pentru a asigura o ventilație corespunzătoare și a evita adunarea prafului și a murdăriei:
  — Nu aşezati televizorul culcat, cu susul în jos, pe spate sau lateral.
  — Nu puneți televizorul pe un raft, pe covor, în pat sau într-un dulap.
• Nu acoperiți televizorul cu materiale textile, de exemplu cu o draperie, și nici cu alte obiecte, de exemplu ziare etc.

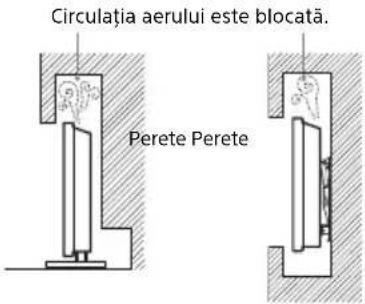

  — Nu instalati televizorul așa cum este arătat mai jos.

Circulația aerului este blocată. Perete Perete

Cablul de alimentare

Pentru a evita riscul de incendii, şocuri electrice sau deteriorări și râniri, manevrați cablul de alimentare și ştecherul respectând următoarele:

- Utilizați exclusiv un cablu de alimentare marca Sony, nu de la alte firme.

— Introduceți complet stecherul în priză.

- Acest aparat poate funcționa doar la tensiuni de 220 - 240 V, curent alternativ.

- Când conectați alte cabluri, aveți grijă să decuplați cablul de alimentare, pentru siguranța dvs., și aveți grijă să nu vă încurcati picioarele între cabluri.

— Decuplați cablul de alimentare de la priză înainte de a deplasa sau de a depana televizorul.

— Tineți cablul de alimentare la distanță de sursele de căldură.

- Decuplați ștecherul cablului de alimentare de la priză și curățați-l cu regularitate. Dacă există praf pe ștecher și acesta se umezește, este posibil ca izolația să fie deteriorată, ceea ce poate duce la declanșarea de incendii.

Note

• Nu utilizati la alte echipamente cablul de alimentare furnizat.
• Nu găuriți, nu îndoiți și nu răsuciți excesiv cablul de alimentare. Firele din interior se pot dezizola sau se pot rupe.
• Nu modificati cablul de alimentare.
• Nu așezati obiecte grele pe cablul de alimentare.
• Nu trageți de cablul propriu-zis pentru decuplarea aparatului de la priză.
• Nu conectați prea multe aparate la aceeași priză de rețea.
• Nu utilizati un stecher care nu se potrivește cu priza.

NOTĂ PRIVIND ADAPTORUL DE REȚEA

Atentie

Pentru a reduce riscul de incendiu sau electrocutare, nu expuneți acest aparat la ploaie sau umezeală.

Pentru a preveni pericolul de incendiu sau de lovituri, nu așezați obiecte pline cu lichide, cum ar fi vaze, pe aparat. Nu instalați acest echipament într-un spațiu închis, cum ar fi un raft de cărți sau un obiect similar.

• Asigurați-vă că priza de rețea este instalată în apropierea echipamentului și va fi ușor accesibilă.
• Asigurați-vă că folosiți adaptorul de rețea și cablul de conectare la rețea furnizate.
• Nu utilizati niciun alt adaptor de retea. Acest lucru poate produce o defectiune.

- Conectați adaptorul de rețea la o priză de rețea ușor accesibilă.

- Nu înfășurați cablul de conectare la rețea în jurul adaptorului de rețea. Miezul firului se poate tăia și/sau poate produce o defectiune a receptorului media.

• Nu atingeti adaptorul de rețea cu mâinile ude.
• Dacă observați o anomalie la adaptorul de rețea, deconectați-l imediat de la priza de rețea.
• Aparatul nu este deconectat de la rețea atâta vreme cât este conectat la priza de rețea, chiar dacă aparatul în sine a fost oprit.
• Deoarece adaptorul de rețea se va încălzi când este folosit o perioadă îndelungată, este posibil să simțiți că este fierbinte atunci când îl atingeți cu mâna.

Moduri interzise de utilizare

Nu instalați/nu utilizați televizorul în locații, spații sau situații de genul celor prezentate mai jos, deoarece este posibil ca televizorul să producă incendii, șocuri electrice, deteriorări și/sau leziuni.

Locația:

• în exterior (la lumină solară directă), pe malul mării, pe o navă sau barcă, în interiorul unui vehicul, în instituții medicale, în locuri instabile, în apropierea apei, în locuri supuse la ploaie, umezeală sau fum.
• în cazul în care televizorul este așezat în vestiarul unei băi publice sau a unor băi termale, televizorul se poate defecta din cauza sulfului din atmosferă, etc.

• Pentru o calitate optimă a imaginii, nu expuneți ecranul la iluminare sau lumină solară directă.
• Evitați mutarea televizorului dintr-o zonă răcoroasă în alta călduroasă. Modificările bruște de temperatură ambientală pot crea condens. Aceasta poate duce la distorsionarea imaginii televizorului și/sau la culori estompate. Dacă aceasta este situația, înainte de a conecta din nou televizorul la rețeaua de alimentare, permiteți evaporarea completă a umezelii.

Mediul înconjurător:

• Locuri unde este foarte cald sau umed, unde există mult praf; în spații unde există insecte care pot pătrunde în interior; în locații unde poate fi supus la vibrații mecanice, în apropierea unor obiecte cu flăcări deschise (lumânări, etc). Televizorul nu trebuie expus la picături sau stropire, și nu trebuie așezate deasupra lui recipiente ce conțin lichide, de exemplu vaze.

- Nu așezați televizorul într-un spațiu umed sau cu praf ori într-o încăpere cu fum uleios sau aburi (în apropierea meselor de gătit sau a umidificatoarelor). Se pot produce incendii, șocuri electrice sau deteriorăr

- Nu instalați televizorul în spații cu temperaturi extreme, cum ar fi locuri expuse la luminăăăăă directă, în apropierea unui calorifer sau a unei aeroterme. Este posibil ca televizorul să se supraîncălzească într-o astfel de condiție, lucru ce poate duce la deformarea carcasei și/sau la defectarea televizorului.

Situatii:

• Nu manevrați televizorul cu mâinile ude, cu carcasa demontată, sau având atașate dispozitive care nu au fost recomandate de producător. Decuplați televizorul de la priză, precum și antena de exterior în timpul furtunilor.
• Nu instalați televizorul astfel încât să fie proeminent într-un spațiu deschis. Se pot înregistra vătămări corporale sau există pericolul să fie lovit cu diverse obiecte.

Piese defecte:

• Nu aruncați obiecte spre televizor. Sticla ecranului se poate sparge la impact, cauzând răniri grave.
• Dacă se sparge carcasa televizorului, nu o atingeți înainte de a decupla cablul de alimentare de la priză. În caz contrar, se pot produce şocuri electrice.

Când aparatul nu funcționează

• Dacă nu utilizați televizorul câteva zile, decuplați-I de la rețea din motive ecologice și de siguranță.
• Deoarece televizorul nu este decuplat de la rețea dacă este doar oprit, scoateți ștecherul din priză pentru deconectarea completă.
• Anumite televizoare pot fi dotate cu facilități care solicită ca televizorul să fie lăsat în standby pentru a funcționa corespunzător.

Pentru copii

• Nu lăsați copiii să se catere pe televizor.
• Nu lăsați accesoriiile de mici dimensiuni la îndemâna copiilor, deoarece pot fi înghițite accidental.

În cazul în care apar următoarele probleme...

Opriți și decuplați imediat aparatul de la priză dacă survine vreuna dintre problemele prezentate mai jos. Solicitați dealer-ului dvs. sau unui centru de service Sony ca o persoană calificată să verifice televizorul.

Când:

— Este deteriorat conductorul de rețea.
— Ștecherul nu se potrivește cu priza.
— Televizorul a fost deteriorat prin cădere, lovire sau izbirea cu un alt obiect.
— Vreun obiect sau lichid a pătruns în interiorul carcasei.

Despre temperatura monitorului LCD

Când monitorul LCD este utilizat pentru o perioadă extinsă, zonele limitrofe ale panoului se încălzesc. Este posibil ca zonele respective să fie fierbinti la pipăit.

DISPOZITIV DE MONTARE PE PERETE

Informațiile de mai jos arată manevrarea corectă a dispozitivului de montare pe perete. Citiți cu atenție aceste informații și folosiți corect dispozitivul de montare pe perete.

Pentru clienti:

Asigurați-vă că respectați următoarele măsuri de precauție pentru a preveni o rănire gravă prin incendiu, electrocutare, răsturnarea produsului sau căderea acestuia.

• Asigurați-vă că subcontractați instalarea firmelor specializate și că țineți copiii mici la distanță în timpul instalării.
• Asigurați-vă că subcontractați deplasarea și demontarea televizorului firmelor specializate.
• Nu scoateti şuruburile etc. după montarea televizorului.
• Nu faceți modificări la componentele dispozitivului de montare pe perete.
• Nu montați niciun alt echipament în afară de produsul specificat.
• Nu aplicați nicio altă sarcină în afară de televizor pe dispozitivul de montare pe perete.
• Nu vă sprijiniți de și nu vă atârnați de televizor.
• Nu manevrați televizorul cu prea multă forță în timpul curățării sau întreținerii.

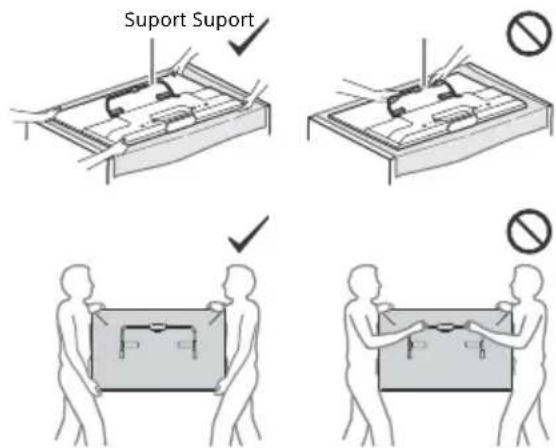

Pentru distribuitorii Sony și firmele specializate:

Instrucțiunile următoare sunt destinate numai distribuitorilor Sony și firmelor specializate. Asigurați-vă că citiți măsurile de precauție descrise mai jos și acordați o atenție specială siguranței în timpul instalării, întreținerii și verificării acestui produs.

- Atunci când manipulati sau montați televizorul, tineți-I de părțile laterale. Nu ridicăți televizorul folosind suportul.

- Nu instalați dispozitivul de montare pe perete pe suprafețe de perete la care colțurile sau părțile laterale ale televizorului ies în afara suprafeței peretelui.

- Nu instalati televizorul deasupra sau dedesubtul unui aparat de aer condiționat.

- Instalați dispozitivul de montare pe perete în condiții de siguranță pe perete, cu respectarea instrucțiunilor din acest manual de instrucțiuni. Dacă oricare dintre șuruburi sunt slăbite sau cad, dispozitivul de montare pe perete poate câdea și poate cauza vătămări corporale sau daune materiale.

- Utilizați în mod corespunzător şuruburile și părțile atașabile furnizate, cu respectarea instrucțiunilor furnizate în acest manual de instrucțiuni. Dacă utilizați elemente înlocuitoare, televizorul poate cădea și poate cauza vătămări corporale sau deteriorarea televizorului.

- Asamblati consola în mod corespunzător, respectând procedura explicată în acest manual de instrucțiuni.

- Asigurați-vă că strângeti bine şuruburile în poziția desemnată.

- Asigurați-vă că nu supuneți televizorul la şocuri în timpul instalării.

- Asigurați-vă că instalați televizorul pe un perete care este deopotrivă perpendicular și plat.

- După instalarea corectă a televizorului, asigurati corect cablurile.

- Nu permiteți perforarea cablului de alimentare la rețea sau cablurilor de conexiune, deoarece se poate ajunge la expunerea conductorilor interni, ceea ce poate duce la scurtcircuit sau la pană de curent.

Măsuri de precauție

Vizionarea la televizor

• Unele persoane pot avea probleme de disconfort (precum oboseală vizuală, extenuare sau amețeli) în timpul vizionării imaginilor video 3D sau al practicării jocurilor video 3D. Sony recomandă ca toți telespectatorii să ia pauze regulate în timpul urmăririi imaginilor video 3D sau al practicării jocurilor video 3D. Durata și frecvența pauzelor necesare va varia de la o persoană la alta. Alegerea soluției optime vă aparține. Dacă aveți senzații de disconfort, trebuie să sistați urmărirea imaginilor video 3D sau practicarea jocurilor video 3D până la dispariția senzațiilor; consultați un medic, dacă considerați necesar. De asemenea, consultați (i) manualul de instrucțiuni al oricărui alt dispozitiv sau suport utilizat cu acest televizor și (ii) site-ul nostru Web (http://support.sony-europe.com/) pentru cele mai recente informații. Vederea copiilor mici (mai ales a celor sub șase ani) este încă în dezvoltare. Consultați-vă medicul (un pediatru sau un oftalmolog) înainte de a permite copiilor să urmărească imagini video 3D sau să joace jocuri video 3D. Adulții trebuie să-i supravegheze pe copii, pentru a se asigura că respectă recomandările de mai sus.
• Nu utilizați, nu depozitați și nu lăsați ochelarii 3D sau bateria în apropierea focului sau în locații cu temperaturi ridicate, de exemplu, în lumină solară directă sau în vehicule încălzite la soare.
• La utilizarea funcției 3D simulat, vă rugăm să rețineți faptul că imaginea afișată se modifică față de cea inițială, datorită conversiei efectuate de televizor.
• Asigurați o iluminare moderată a camerei, deoarece nu este recomandată vizionarea televizorului o perioadă îndelungată de timp, în condiții de iluminare scăzută, deoarece vă poate fi afectată vederea.
• Când utilizați căștile, evitați audierea la un nivel ridicat al volumului, deoarece vă poate fi afectat auzul.

Ecranul LCD

• Deși ecranul LCD este produs folosindu-se o tehnologie de înaltă precizie și 99,99% sau mai mult dintre pixeli funcționează, este posibilă existența unor minuscule puncte negre sau a unora luminoase (roșii, albastre sau verzi) care să apară în mod constant pe ecranul LCD. Aceasta este o proprietate structurală a ecranului LCD și nu constituie o disfuncționalitate.
• Nu împingeți și nu zgâriati filtrul frontal, și nu așezați obiecte pe partea de sus a acestui televizor. Imaginea poate deveni neuniformă sau ecranul LCD se poate deteriora.
• Dacă televizorul este utilizat într-un loc cu temperatură scăzută, poate apărea un efect de prelungire neregulată a liniilor orizontale, sau imaginea poate deveni întunecată. Aceasta nu reprezintă o defectiune. Fenomenul va dispărea pe măsură ce temperatura creste.
• Pot apărea imagini remanente în cazul în care sunt afișate în mod continuu imagini statice. Acestea pot să dispară după câteva momente.
• Ecranul și carcasa se încălzesc când televizorul este în uz. Aceasta nu reprezintă o disfunționalitate.
• Ecranul LCD conține o cantitate mică de cristale lichide. Respectați instrucțiunile și regulamentele locale în vigoare cu privire la dezafectarea echipamentului.

Manevrarea și curățarea suprafeței ecranului/ carcasei televizorului

Decuplați cablul de alimentare de la priză înainte de a curăța televizorul.

Pentru a evita degradarea materialului sau deteriorarea acoperirii ecranului, respectați următoarele măsuri de precautie.

• Pentru a îndepărta praful de pe ecran și carcasă, ștergeți ușor cu o bucată de pânză moale. Dacă praful este persistent, ștergeți cu o pânză moale, ușor umezită într-o soluție slabă de detergent.
• Nu pulverizați niciodată apă sau detergent direct pe televizor. Poate să picure în partea de jos a ecranului sau pe componentele exterioare și să pătrundă în interiorul aparatului, provocând astfel defectarea acestuia.

• Nu utilizați niciodată pastă abrazivă, substanțe de curățare alcaline/acide, praf de curățat sau solventi volatili, cum ar fi alcoolul, benzina, diluantul sau insecticidele. Utilizarea unor astfel de materiale sau contactul prelungit cu materiale din cauciuc sau vinil poate duce la daune ale suprafeței ecranului și materialului carcasei.
• Se recomandă aspirarea periodică a orificiilor de ventilare pentru a asigura ventilarea corespunzătoare.
• Când ajustați unghiul de vizionare al televizorului, deplasați lent aparatul, pentru a evita desprinderea sau alunecarea de pe suportul de masă.

Echipamentul optional

• Păstrați componentele opționale sau oricare alte dispositive care emit radiații electromagnetice la distanță de televizor. În caz contrar, pot apărea distorsiuni și/sau zgomot.
• Acest echipament a fost testat și s-a confirmat că respectă limitele stabilite prin Directiva EMC pentru utilizarea cablului de conexiune pentru semnal, mai scurt de 3 metri.

Recomandare privind mufa de tip F

Lungimea părții de fir interior ce iese în afara conectorului nu trebuie să depășească 1,5 mm.

(Desen de referință al mufei de tip F)

Măsuri de precauție la manipularea telecomenzii

• Respectați polaritatea corectă când introduceți bateriile.
• Nu utilizati baterii de tip diferit și nu amestecati baterii vechi cu unele noi.
• Dezafectați bateriile în mod ecologic. Este posibil ca, în anumite regiuni, reciclarea bateriilor să fie reglementată prin lege. Vă rugăm consultați autoritățile dvs. locale.
• Manevrați telecomanda cu grijă. Nu o scăpați pe jos, nu călcați pe ea și nici nu vărsați vreun lichid peste aceasta.
• Nu puneți telecomanda într-un loc apropiat de o sursă de căldură, în bătaia directă a razelor soarelui sau într-o încăpere umiditate ridicată.

Functionarea fără fir a unității

• Nu folositi această unitate în apropierea unor echipamente medicale (stimulator cardiac etc.), deoarece echipamentele medicale pot prezenta anomalii de functionare.
• Cu toate că această unitate transmite/recepționează semnale codate, trebuie să fiți atenți la interceptările neautorizate. Nu ne asumăm responsabilitatea pentru eventualele probleme care pot apărea.

DISPOZITIV DE MONTARE PE PERETE

• În funcție de materialul din care este construit peretele, dacă utilizați multi timp televizorul instalat pe dispozitivul de montare pe perete, este posibil ca portiunea de perete din spatele sau de deasupra televizorului să se decoloreze sau ca tapetul din zona respectivă să se dezlipească.
• în cazul în care suportul de montare pe perete este demontat după instalarea acestuia pe perete, găurile de șurub rămân.
• Nu utilizati dispozitivul de montare pe perete într-o locatie unde este supus la vibrații mecanice.

Dezafectarea televizorului

Dezafectarea echipamentelor electrice și electronice vechi (Se aplică pentru țările membre ale Uniunii Europene si pentru alte țări europene cu sisteme de colectare separată)

Acest simbol aplicat pe produs sau pe ambalajul acestuia, indică faptul că acest

produs nu trebuie tratat ca pe un deșeu menajer. El trebuie predat punctelor de reciclare a echipamentelor electrice și electronice. Asigurându-vă că acest produs este dezafectat în mod corect, veți ajuta la prevenirea posibilelor consecințe negative asupra mediului și a sănătății umane, dacă produsul ar fi fost dezafectat în mod necorespunzător. Reciclarea materialelor va ajuta la conservarea resurselor naturale. Pentru mai multe detalii legate de reciclarea acestui produs, vă rugăm să contactați primăria din orașul dumneavoastră, serviciul de salubritate local sau magazinul de unde ați cumpărat produsul.

Dezafectarea bateriilor uzate (aplicabil în Uniunea Europeană și alte țări europene cu sisteme de colectare separate)

Acest simbol marcat pe baterie sau pe ambalaj indică faptul că bateria acestui produs nu

trebuie considerată reziduu menajer. Pe anumite tipuri de baterii, acestui simbol i se pot asocia simbolurile anumitor substanțe chimice. Simbolurile pentru mercur (Hg) sau plumb (Pb) sunt adăugate, daca bateria conține mai mult de 0,0005% mercur sau 0,004% plumb. Asigurându-vă că aceste baterii sunt eliminate corect, veți ajuta la prevenirea consecințelor negative pentru mediu și pentru sănătatea umană, care, în caz contrar, pot fi provocate de către manipularea și eliminarea greșită a acestor baterii. Reciclarea acestor materiale va ajuta la conservarea resurselor naturale. În cazul produselor care pentru siguranța, performanța sau integritatea datelor necesită o conexiune permanentă cu bateria încorporată, aceasta trebuie înlocuită numai de către personalul specializat din centrele de service. Pentru a vă asigura că bateriile vor fi dezafectate corespunzător, predați produsulul la sfârșitul duratei de funcționare la centrele de colectare pentru deșeuri electrice și electronice. Pentru celelalte tipuri de baterii, vă rugăm să consultați secțiunea în care este explicat modul neprimejdios de îndepărtare a bateriei din produs. Predați bateria uzată la un centru de colectare și reciclare a bateriilor. Pentru mai multe detalii referitoare la reciclarea acestui produs sau a bateriei, vă rugăm să contactați primaria, serviciul de preluare a deșeurilor sau magazinul de unde ați achiziționat produsul.

Montarea televizorului pe perete

Pentru clienti

Pentru instalarea acestui produs este necesar un nivel suficient de experiență. Încredințați instalarea distribuitorilor Sony sau contractorilor licențiați și acordați o atenție specială aspectelor de siguranță în timpul instalării. Sony nu este responsabilă pentru daune materiale sau vătămări corporale cauzate prin manipulare eronată sau instalare adecvată, respectiv instalarea oricărui alt produs decât cel specificat. Drepturile dvs. statutare (dacă există) nu sunt afectate.

Pentru dealerii Sony și contractori

Pentru instalarea acestui produs este necesar un nivel suficient de experiență. Citiți cu atenție acest manual de instrucțiuni pentru a efectua operațiile de instalare în condiții de siguranță. Sony nu este responsabilă pentru daune materiale sau vătămări corporale cauzate prin manipulare eronată sau instalare necorespunzătoare.

Suportul de masă al televizorului dumneavoastră va fi folosit ca parte a Dispozitivului de montare pe perete.

Note

• Consultați pagina 3 (Informații privind siguranța) și pagina 5 (Măsuri de precauție) pentru detalii privind dispozitivul de montare pe perete înainte de a începe montarea Dispozitivului de montare pe perete.
• Dacă suportul de masă este atașat la televizor, detașați suportul de masă înainte de a începe montarea.
• Atunci când fixați suportul sau când detașați Suportul de masă de la televizor, așezați televizorul cu ecranul în jos pe o suprafață plană și stabilă, acoperită cu un material textil gros și moale, mai mare decât televizorul, pentru a evita deteriorarea suprafetei ecranului LCD.
• După ce suprafețele de prindere ale suportului sunt detașate de pe suport, nu uitați să păstrați atât aceste componente, cât și șuruburile, într-un loc sigur.
• Atunci când se atașează la loc Suportul de masă, este obligatoriu să strângeți șuruburile (cele scoase anterior) în orificiile initiale aflate în partea din spate a televizorului.
• Asigurați-că că aparatul TV se află în poziție verticală înainte de a-I porni. Aparatul TV nu trebuie pornit cu panoul LCD (Liquid Crystal Display - Afișaj cu cristale lichide) cu fața în jos, pentru a nu deregla caracterul uniform al imaginii.

Pentru a detaşa Suportul de masă de la televizor

Pânză moale Elemente ale suportului Suport

Montarea pe perete a dispozitivului de montare pe perete

1 Pregătiți articolele necesare.

Accesorii pentru Dispozitivul de montare pe perete (furnizat)

Ⓐ Șablon din hârtie Ⓑ Bază de montare

pe perete

KDL-50W82xB,

KDL-50W81xB,

KDL-50W80xB,

KDL-50W70xB (2)

KDL-42W82xB,

KDL-42W81xB,

KDL-42W80xB,

KDL-42/32W70xB (1)

© Protector de suport

KDL-50W82xB,

KDL-50W81xB,

KDL-50W80xB,

KDL-50W70xB (2)

KDL-42W82xB,

KDL-42W81xB,

KDL-42W80xB,

KDL-42/32W70xB (1)

D Şurub

(+PSW 6 × 12) (2)

E Distanțier (2) F Piesă superioară

de fixare a

dispozitivului

KDL-50W82xB,

KDL-50W81xB,

KDL-50W80xB,

KDL-50W70xB (2)

KDL-42W82xB,

KDL-42W81xB,

KDL-42W80xB,

KDL-42/32W70xB (1)

Şuruburi pentru baza de montare pe perete (8 mm diametru, neincluse în pachet)

KDL-50W82xB,

KDL-50W81xB,

KDL-50W80xB,

KDL-50W70xB (8)

KDL-42W82xB,

KDL-42W81xB,

KDL-42W80xB

KDL-42/32W70xB (4)

2 Asigurați-vă că peretele dispune de spațiu suficient și că este capabil să susțină o greutate de cel puțin patru ori mai mare decât a televizorului.

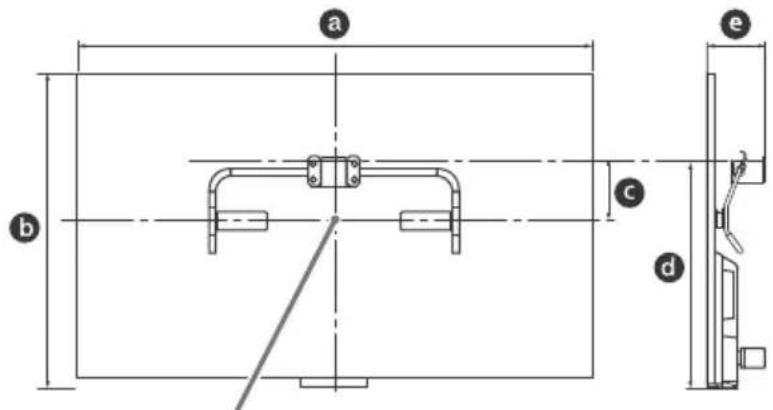

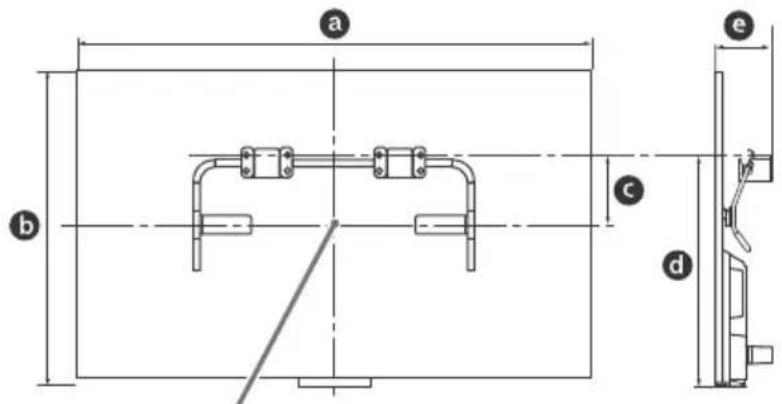

Consultați următorul tabel cu privire la montarea televizorului pe perete. Consultați pagina 15-18 (Specificații) pentru a afla care este greutatea televizorului.

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

Punctul central al ecranului

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

a b c d e

Punctul central al ecranului

Unitate: cm

Numele modelului KDL-	Dimensiunea ecranului		Dimensiunea centrală a ecranului	Lungime pentru montaj
	a	b	c	d	e
50W82xB/50W81xB/50W80xB/50W70xB	111,6	65,6	13,0 46,9	11,8
42W82xB/42W81xB/42W80xB/42W70xB	95,8	56,3	17,5	46,5	11,8
32W70xB	72,9	43,3	18,8	41,3	11,3

Note

- Valorile din tabel pot prezenta ușoare variații, în funcție de instalare.

3 Faceți un marcaj pe şablonul de hârtie Ⓐ care să indice centrul ecranului televizorului.

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Scală pe şablonul din hârtie Ⓐ

Scală pe şablonul din hârtie Ⓐ

Marcaj pentru KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

100 150 200 250 100 150 200 250

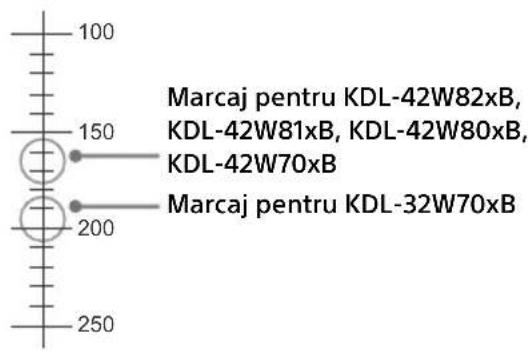

100 150 200 250 Marcaj pentru KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB Marcaj pentru KDL-32W70xB

4 Lipiți şablonul de hârtie Ⓐ pe perete și perforați orificii conform numerotării de pe şablonul de hârtie Ⓐ, utilizând o mașină de găurit electrică.

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

5 îndepărtati şablonul de hârtie Ⓐ de pe perete.
6 Ataşati baza de montare Ⓑ pe perete în mod corect, folosind şuruburile (8 mm diametru, neincluse în pachet).

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Pregătirea montării televizorului

1 Scoateți șuruburile din partea din spate a televizorului. Nu uitați să păstrați șuruburile scoase într-un loc sigur, unde copiii nu au acces.

Pânză moale

2 Introduceți știftul (de pe protectorul de suport ©) în orificiul din suport Ⓗ, după care strângeți protectorul de suport ©. Asigurați-vă că sistemul de protecție al suportului © este ferm fixat pe suportul Ⓗ.

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

C H C H Stift

3 Atașati suportul Ⓗ la televizor folosind șuruburile furnizate Ⓓ. Atașati distanțierele Ⓔ la orificiile indicate prin marcajele sub formă de triunghi △. KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB este utilizat cu scop ilustrativ.

Montarea televizorului pe perete

1 Este necesar să conectați și să strângeti cablurile în mănunchi înainte de a monta televizorul pe perete.

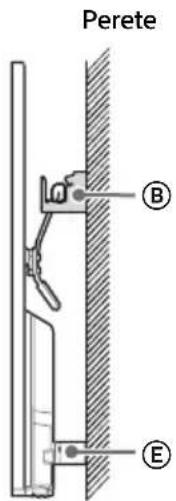

2 Montați televizorul pe perete. După aceea, asigurați-vă că protectorul de suport © este blocat cu fermitate pe baza de montare pe perete Ⓑ și că distanțierele Ⓔ fac contact cu peretele. Atașați placa superioară de fixare a suportului Ⓕ folosind şuruburile furnizate Ⓙ.

Perete B E

Dimensiunile pozițiilor orificiilor pe perete

Furnizați următoarele informații contractanților autorizați, după necesități.

Folosiți şuruburile (8 mm în diametru, neincluse în pachet) pentru a monta pe perete baza de montare pe perete Ⓗ.

Nu uitați să folosiți şablonul din hârtie Ⓐ furnizat, deoarece acesta indică poziția efectivă a bazei de montare pe perete, ceea ce simplifică montarea.

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

76 mm 76 mm 28 mm 28 mm 176 mm B B

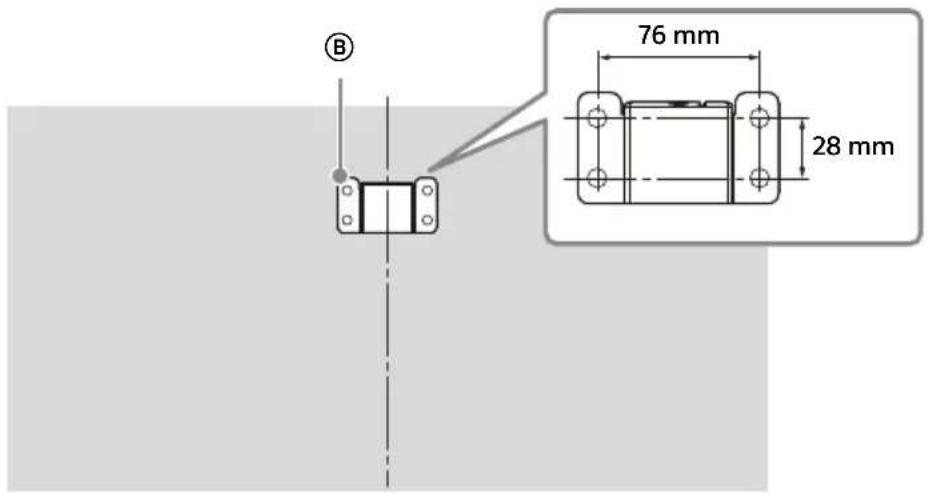

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

76 mm 28 mm

RO

Pentru instrucțiuni privind instalarea dispozitivului de montare pe perete al modelului dumneavoastră de televizor, consultați următorul site:

www.sony.eu/tv/wall-mount-bracket-manual

Depanare

Când LED-ul de iluminare se aprinde intermitent în roşu, numărați de câte ori se aprinde (intervalul dintre două aprinderi este de trei secunde).

Dacă LED de iluminare luminează intermitent în roșu, resetați aparatul TV prin deconectarea cablului de conectare la rețea de la aparatul TV pentru două minute, apoi porniți aparatul TV. Dacă problema persistă, contactați distribuitorul dvs. sau centrul de service Sony și indicați-i numărul de clipiri intermitente ale LED de iluminare în culoarea roșie (intervalul de timp este de trei secunde). Apăsați butonul I/© de la aparatul TV pentru a-I opri, deconectați cablul de conectare la rețea și informați-vă distribuitorul sau centrul de service Sony.

Când LED-ul de iluminare nu luminează intermitent, verificați elementele din tabelele care urmează.

De asemenea, puteți consulta [Depanarea] din i-Manual sau efectuați diagnosticarea automată selectând ? [Ajutor] → [Asistență pentru clienti] → [Autodiagnosticare]. Dacă problema persistă, solicitați repararea televizorului de către personalul de service calificat.

Probleme și soluții

Nu apare nicio imagine (ecranul este negru) și nu se aude sonorul.

• Verificați conectarea antenei (externă)/cablului.
• Conectați televizorul la priza de c.a. (rețeaua de curent) și apăsați pe butonul I/© de la televizor sau de la telecomandă.

Nu se poate realiza acordul pe anumite posturi.

• Verificati antena externă sau antena parabolică.
• Cablul prin satelit poate fi scurtcircuitat sau pot exista probleme de conexiune ale cablului.
  Verificați conexiunea prin cablu și opriți televizorul de la comutatorul Pornit/Oprit al rețelei de curent electric, apoi reporniți-l.
• Frecvența introdusă nu se încadrează în interval. Consultați compania de difuzare a semnalelor prin satelit recepționate.

Nu s-au găsit servicii de televiziune prin cablu (programe).

• Verificați conexiunea prin cablu sau configurația de acord.
• Încercați [Programare automată digitală] selectând [Antenna] în loc de [Cablu].

Telecomanda nu funcționează.

• Înlocuiti bateriile.
• Este posibil ca televizorul să se afle în modul SYNC.
  Apăsați SYNC MENU, selectați [Comandă TV], apoi [Home (Meniu principal)] sau [Opțiuni] pentru a acționa televizorul.

Parola pentru [Blocare de către părinți] a fost uitată.

- Pentru codul PIN, introduceti 9999. (Codul PIN 9999 este acceptat întotdeauna.)

Zonele din jurul televizorului se încălzesc.

- Când televizorul este utilizat pentru o perioadă îndelungată, zonele din jurul televizorului se încălzesc. Puteți să simțiți căldura dacă atingeți cu mâna aceste zone.

Sunet sau imagine blocată, ecranul este gol sau televizorul nu răspunde la apăsarea pe butoanele proprii sau ale telecomenzii.

- Efectuați o resetare simplă a televizorului prin deconectarea cablului de alimentare de rețea pentru două minute, apoi conectați-l din nou.

Este posibil ca butoanele I/∅, CH+/-, ∠+/-, ↑/↓/←/→, →, ⊕+ și HOME să nu fie localize pe televizor.

- Consultați ilustrația de mai jos pentru a vedea locația butoanelor de pe televizor.

Partea din spate a televizorului

CH+ I/O CH- HOME

LED-ul de iluminare este aprins.

- Dacă nu doriți ca LED-ul de iluminare să fie aprins, îl puteți stinge. Apăsați pe HOME, apoi selectați [Setări] → [Setări sistem] → [Configurare generală] → [LED de iluminare] → [Oprit]. De asemenea, puteți apăsa pe OPTIONS, apoi puteți selecta [LED de iluminare] → [Oprit].

SONY

Nu se poate realiza conectarea la un router wireless prin WPS.

• Dacă utilizati securitate WEP, selectați [Simplu] → [Wi-Fi] → [Conectare din lista de scanare].
  Apoi, selectați numele rețelei (SSID) la care doriți să vă conectați.

Nu s-a putut găsi numele rețelei dorite în configurația de rețea.

- Selectați [[Introducere manuală]] și apăsați pe⊕ pentru a introduce un nume de rețea.

Specificații

Sistem

Tip de panou

Panou LCD (Liquid Crystal Display - Afişaj cu cristale lichide), Iluminare de fundal cu LED

Sistem TV

Analogic: în funcție de țara/regiunea aleasă:

B/G, D/K, L, I, M

Digital: DVB-T/DVB-C DVB-T2

Satelit: DVB-S/DVB-S2

Sistem color/video

Digital: Consultați documentul i-Manual.

Acoperire canale

Analogic: UHF/VHF/Cablu, în funcție de țara/ regiunea aleasă.

Digital: UHF/VHF/Cablu, în funcție de țara/ regiunea aleasă.

Satelit: Frecvență IF 950 - 2150 MHz

leşire audio

8 W + 8 W (cu exceptia modelului KDL-32W70xB)

5 W + 5 W (numai pentru KDL-32W70xB)

Tehnologie wireless

Protocol IEEE802.11a/b/g/n

Mufe intrare/iesire

Cablu antenă (exteriorară)

Bornă externă 75 ohm pentru VHF/UHF

Antenă de satelit

Conector mamă de tip F IEC169-24, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V & ton 22 kHz, Distribuție cablu unic EN50494.

↔ / →…AV1

Conector scart cu 21 de pini (standard CENELEC) inclusiv intrare audio/video, intrare RGB și ieşire audio/video TV.

HDMI IN 1, 2, 3, 4 (cu exceptia modelului

KDL-50/42/32W70xB)

Video (2D): 1080p (30, 50, 60 Hz), 1080/24p, 1080i

(50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p,

576i, 480p, 480i, Formate PC

Video (3D):

Împachetare cadre: 1080p (30 Hz), 1080/24p,

1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p

Audio: PCM liniar 5.1 canale: 32, 44,1 și 48 kHz, 16,

20 și 24 biti, Dolby Digital

ARC (Audio Return Channel) (numai pentru HDMI

IN 2)

HDMI IN 1, 2, 3, 4 (numai pentru

KDL-50/42/32W70xB)

Video: 1080p (30, 50, 60 Hz), 1080/24p,

1080i (50, 60 Hz), 720p (30, 50, 60 Hz),

720/24p, 576p, 576i, 480p, 480i, Formate PC

Audio: PCM liniar 5.1 canale: 32, 44,1 și 48 kHz, 16,

20 și 24 biti, Dolby Digital

ARC (Audio Return Channel) (numai pentru HDMI

IN 2)

MHL (comun cu HDMI IN 1)

(cu exceptia modelului KDL-50/42/32W70xB)

Audio: PCM liniar 5.1 canale: 32, 44,1 și 48 kHz, 16,

20 și 24 biti, Dolby Digital

MHL (comun cu HDMI IN 1)

(numai pentru KDL-50/42/32W70xB)

Video: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz),

720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p,

480i

Audio: PCM liniar 5.1 canale: 32, 44,1 și 48 kHz, 16,

20 și 24 biti, Dolby Digital

Mufă optică digitală (PCM liniar pe două canale,

Dolby Digital)

→ AUDIO OUT/Ω

leşire audio (mini mufă stereo)

Mufă căşti

(suport subwoofer exterior)

ψ1 (HDD REC), ψ2

Port dispozitiv HDD USB (numai pentru 1),

port USB

#

Slot CAM (modul de acces condiționat)

- ⊙ + DC IN 19.5 V

Intrare adaptor

LAN

Conector 10BASE-T/100BASE-TX (în funcție de mediul de funcționare a rețelei, viteza conexiunii poate varia. Viteza de comunicare și calitatea conexiunii 10BASE-T/100BASE-TX nu sunt garantate pentru acest televizor.)

Altele

Accesorii opționale

Telecomandă cu touchpad: RMF-ED004

Cameră web cu microfon încorporat:

CMU-BR200/CMU-BR100

Subwoofer wireless: SWF-BR100

Cablu MHL: DLC-MB10/DLC-MB20/DLC-MC10/

DLC-MC20

Ochelari 3D activi: TDG-BT500A (numai pentru

Temperatură de utilizare

0^ C - 40^ C

Umiditate de functionare

UR 10% - 80% (fără condens)

Alimentare și altele

Cerințe de alimentare

Curent continuu 19,5 V cu adaptor de c.a.

Valoare nominală: Intrare 220 V - 240 V c.a., 50 Hz

Clasa de eficacitate energetică

Dimensiunea ecranului (măsurată pe diagonală) (cca.)

în modul [Strălucitor]

Consum de energie în modul standby ^*2

0,5 W (10 W în modul software/actualizare program)

Rezoluție ecran

1.920 puncte (horizontal) × 1.080 linii (vertical)

Dimensiuni (cca.) (I × i × a)

cu suport de masă

*1 Consum de energie pe an, în baza consumului de energie al televizorului, când este în funcțiune 4 ore pe zi pe o perioadă de 365 de zile. Consumul real de energie va depinde de modul în care este utilizat televizorul.

*2 Puterea specificată în modul standby este atinsă după ce televizorul încheie procesele interne necesare.

Note

• Simbolul „x” care apare în numele modelului corespunde unei cifre aferente designului, variantei de culoare sau sistemului de televiziune.
• Nu scoateți cardul machetă din slotul TV CAM (modul de acces condiționat) decât pentru a introduce un card inteligent în acest slot.
• Accesoriiile opționale sunt disponibile în funcție de țări/regiune/modelul televizorului/stoc.
• Designul și specificațiile se pot modifica fără notificare prealabilă.
• Acest televizor încorporează MHL 2.

Note privind televiziunea digitală

• Orice funcții legate de televiziunea digitală (DVOR fi active numai în țările sau zonele în care sunt difuzate semnale digitale terestre DVB-T/DVB-T2 (MPEG-2 și H.264/MPEG-4 AVC) sau unde aveți acces la servicii de cablu compatibile DVB-C (MPEG-2 și H.264/MPEG-4 AVC). Vă rugăm să verificați la dealer-ul local dacă puteți recepționa semnal DVB-T/DVB-T2 în zona unde locuiti sau să întrebați furnizorul dvs. de servicii prin cablu dacă acest televizor este potrivit pentru serviciul lor de cablu DVB-C.
• Furnizorul de servicii prin cablu poate solicita taxe suplimentare pentru astfel de servicii și este posibil să vi se solicite aderarea la termenii și condițiile de lucru ale respectivilor furnizori.
• Deși acest televizor respectă specificațiile DVB-T/DVB-T2 și DVB-C, nu poate fi garantată compatibilitatea cu programele digitale terestre DVB-T/DVB-T2 și DVB-C prin cablu care vor fi difuzate în viitor.
• Unele funcții ale televiziunii digitale este posibil să nu fie disponibile în anumite țări/ regiuni, iar serviciile de cablu DVB-C este posibil să nu fie puse la dispoziție de anumiți furnizori.

Informații legate de mărci

• Termenii HDMI și HDMI High-Definition Multimedia Interface și sigla HDMI sunt mărci comerciale sau mărci comerciale înregistrate ale HDMI Licensing LLC în Statele Unite și în alte țări.
• DLNA®, logo-ul DLNA și DLNA CERTIFIED® sunt mărci comerciale, mărci de service sau mărci de certificare ale Digital Living Network Alliance.
• Fabricat sub licență de la Dolby Laboratories. Simbolurile Dolby și double-D sunt mărci comerciale ale Dolby Laboratories.
• „BRAVIA" și Bărtvărci de comerț înregistrate ale Sony Corporation.
• TrackID este o marcă comercială sau o marcă comercială înregistrată a Sony Mobile Communications AB.
• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, Gracenote MusicID, sigla și logotipul Gracenote și sigla „Powered by Gracenote” sunt mărci comerciale înregistrate sau mărci comerciale ale Gracenote în Statele Unite și/sau alte țări.
• Opera® Devices SDK from Opera Software ASA. Copyright 1995-2014 Opera Software ASA. All rights reserved.
• Wi-Fi, Wi-Fi Direct și Miracast sunt mărci comerciale sau mărci comerciale înregistrate ale Wi-Fi Alliance.
• Sigla „Sony Entertainment Network logo” și „Sony Entertainment Network” sunt mărci comerciale ale Sony Corporation.
• MHL, Mobile High-Definition Link și sigla MHL reprezintă mărci comerciale sau mărci comerciale înregistrate ale MHL Licensing, LLC.
• Pentru informații despre brevetele DTS, vizitați http://patents.dts.com. Fabricat sub licență primită de la DTS Licensing Limited. DTS, simbolul, & DTS și simbolul împreună sunt mărci comerciale înregistrate, iar DTS Digital Surround este marcă comercială a DTS, Inc. © DTS, Inc. Toate drepturile rezervate.
• Designed with UEI™ Technology Under License from Universal Electronics Inc. Portions © UEI 2000 – 2013

- Marcajele cu cuvântul Bluetooth® și siglele aferente sunt deținute de Bluetooth SIG, Inc. și orice utilizare a acestor marcaje de către Sony Corporation se face sub licență. Alte mărci comerciale și nume comerciale sunt proprietatea respectivilor deținători.

- DiSEqC™ este marcă de comerț a EUTELSAT.

Acest televizor acceptă DiSEqC 1.0. Acest televizor nu este proiectat pentru controlul antenelor motorizate.

Съдържание

Pentru informații utile despre produsele Sony
