BRUKSANVISNING ESE 604 DYS DI Endress

23 FORBUDT Å R∅YKE OG TENNE FLAMMER: Under fylling og vedlikehold er det forbudt å røyke og tenne flamer, da de kan forårsake skader på maskinen og mennesker.

24 PASSED: Indikerer at maskinen klart alle tester ved produksjonsslutt.

25 STÖYNIVA: Indikerer garanter støynivå (i overensstemmelse med indikasjonene i Direktive 2000/14/CE).

26 BEMERK: adversel for elektrisk stÖt : utfør aldri vedlikeholdsarbeid i soner nære elkabler hvis du ikke först slått av strømmen, ellers kan situasjoner med dødlig ende oppstå.

27 JORDELEDNING: i næmeten av dette symbolet befinner seg PE-kontakten for kopling med samme strømtallet for jordkontakt og/eller jordeledning (ved hjelp av en spesiell enhet) til gruppen.

28 MATRIKULERINGSSKILT: Indikerer varenavn, matrikuleringsnummer, produksjonsår og maskinens hovedsaklige karakteristiske trekke.

29 ADVARSEL: OLJE MANGLER: indikerer at maskinen som blitt levert fra fabrikken ikke innholder olje og for å kunne bruke den, må du fylle tanken i overensstemmelse med instruksjonene som står i motorns bruksanvisning.

30 ADVARSEL: VARME DELER: Indikerer at det i nærheten av dette skiltet er deler som kan oppnå meget høye temperaturnivåer.

31 BRUK BARE BENSIN: Bruk bare blyfri bensin som drivstoff. Andre typer av drivstopp kan føre til ureparerbare skader på motorn.

32 BRUK BARE DIESEL: Bruk bare diesel som drivstoff. Andre typer av drivstoff kan fore til ureparerbare skader på motorn.

- Undlad at benytte maskinen i rum, hvor der er fare for eksplosioner.

TREFASE 400V (hele effekten kan hentes)

TREFASE 230V (hele effekten kan hentes)

ENFASE 230V (2/3 af effekten kan hentes)

Stramning af mekaniske dele

Innledende kontroll......sid. 33

Oppstart av generatorn ....sid. 34

Bruk av generatorn......sid. 34

Stans av generatorn......sid. 35

Vedlikehold sid. 35

Rengjøring sid. 35

Transport sid. 35

Oppbevaring......sid. 35

Feilsøking sid. 36

INTRODUKSJON (2.1):

Vi takker deg for å ha valgt en av våre generatorer og ønsker å understrekefølgende sider ved denne håndboken:

• den gir nyttige opplysninger angående riktig bruk og vedlikehold av det aggregatet boken viser til; boken er mao. uunnværlig og av denne grunn skal man lese nøye gjennom alle avsnittene som på en enkel måte forklarer hvordan man sikrest kan bruke generatoren;
• den er en integrert del av generatoren og skal derfor vedlegges ved salg;
• denne publikasjonen skal verken i sin helhet eller delvis kopieres uten skriftlig tillatelse fra fabrikanten;
• opplysningene i håndboken er basert på den informasjonen som var tilgjengelige når håndboken gikk i trykken; fabrikanten har full rett til på et hvilket som helst tidspunkt, uten forvarsel og uten å bli påført sanksjoner, å foreta endringer på sine produkter. Man anbefales derfor alltid å kontrollerer om det er foretatt endringer.

OPPBEVARES TIL SENERE BRUK

BRUK AV GENERATORN

AGGREGATET SKAL BRUKES

TIL TREFASISK OG/ELLER MONOFASISK STRÖMFORSYNING.

ALL ANNEN BRUK ENN DEN SOM ER BESKREVET I HÄNDBOKEN, ER ULOVLIG.

SIKKERHETSINSTRUKSER (4.1):

VIKTIG: dersom man unnlater å følge instruksene nevnt nedenfor, kan dette forårsake skader på personer, dyr og/eller ting og fabrikanten er derfor fratatt ethvert ansvar ved uriktig bruk av maskinen.

Bruk aldri generatorn i lukkede lokaler da motoren produserer kullmonoksid og andre gasser som er helsefarlige for de personene som blir utsatt for dem; kontroller derfor at lokalet der maskinen er plassert har et adekvat ventilasjonssystem.

Før avgassene ut av lokalet eller på god avstand fra stedet der personalet arbeider ved bruk av rør eller andre utdrivningsmetoder.

• Generatoren skal kun plasseres på vannrette flater for å kunne garantere at maskinmotoren har best mulig tilgang til olje og drivstoff; er det ikke mulig å arbeide på vannrette flater, skal brukeren kunne garantere at maskinen står stabilt og i plan ved hjelp av festemetoder og nivellering.
• Bruker man maskinen i regn og snø, skal man forsikre seg at den står i ly på et sikkert sted.
• La aldri barn komme i nærheten av aggregatet når det er i drift; husk at motoren holder seg meget varm i ca. 1 time etter at den er slått av. Deler som eksosrør, tømmerør og motor har høye temperaturer som kan forårsake alvorlige forbrenninger dersom man rører ved dem.
• Foreta aldri reparasjon og vedlikehold med aggregatet i drift; slå alltid av motoren.
• Påfyll av drivstoff og overføring av olje skal alltid gjøres med motoren slått av og man skal huske på at motorn forblir varm I omtrent 1 time etter den blitt slått av.
• Det er livsviktig at man kjenner generatorens drifts- og kontrollfunksjoner; la aldri personer som ikke er kjent med dem bruke maskinen.
• Bruk aldri maskinen på feil måte som for eksempel for å varme opp lokalet med varmen motoren gir fra seg, osv.
• Når maskinen ikke er i bruk skal den ikke kunne brukes av utenforstående; man skal forhindre en slik bruk ved å bruke blokkeringsystemene (fjern startnøkkelen, lukk lokket med spesialsystemene som følger med, osv.).
• Maskinen behøver ingen egen belysning. Området der den blir brukt skal være opplyst i henhold til gjeldende forskrifter.
• Fjern aldri sikkerhetsanordningene og la ikke maskinen arbeide uten disse (sidevern og deksler) da brukeren på denne måten vil være utsatt for farer.
• Skulle man være nødt til å fjerne disse vernene (for vedlikehold eller kontroll), skal inngrepene på generatoren utføres av kvalifisert personell og med maskinen slått av.
• Bruk aldri maskinen i lokaler hvor det er eksplosjonsfare.
• Ved nødsituasjoner skal man aldri bruke vann for å slukke branner, men kun adekvate midler (brannslokningsapparat med pulver, osv.).
  Skulle man ha behov for å arbeide i nærheten av maskinen, anbefales det at man bruker personvern mot støy (hørselsvern).

VIKTIG: Unngå at kroppen kommer i direkte kontakt med drivstoffet, motoroljen og batterisyren. Skulle man allikevel komme borti disse, vask med vann og såpe og skyll med rikelige mengder vann; bruk aldri organiske løsemidler. Skulle man få stoffene i øynene, vask med vann og såpe og skyll med rikelige mengder vann. Skulle man komme til å svelge eller puste inn ett av disse stoffene, kontakt lege.

INNLEDENDE KONTROLL (5.1):

- Forsikre deg at generatoren står på en vannrett fl ate og at den står støtt før du foretar denne kontrollen.

- Oljen er den faktoren som har mest å si for maskinprestasjonene og motorens levetid (fyll på med olje). I håndboken for bruk og vedlikehold av motoren fi nner man karakteristikkene for oljen og det ideelle nivå for denne generatoren.

ADVARSEL: Drivstoffet er meget brannfarlig og kan under bestemte forhold eksplodere. Fyll derfor på i et godt ventilert område med motoren slått av. Man skal aldri røyke eller bruke åpen ild.

Fyll aldri tanken for full (man bør ikke fylle den opp til kanten av inntaksåpningen) da motorvibrasjon kan få drivstoffet til å renne over. Se til at bensin ikke renner utover under fylling. Kontroller at lokket sitter som det skal etter fylling. Dersom bensin har rent ut, skal man tørke denne opp før man starter motoren. Unngå å få drivstoff på kroppen og pust ikke inn gassene; barn må aldri kunne få tak i drifstoffet. Bensindamp er brannfarlig.

- Kontroller luftfilteret: se til at det er i god stand, uten støv og smuss. Konsulter motorhåndboken om hvordan man får tak i filteret.

VIKTIG: bruk aldri generatoren uten luftfi liter da man dermed forkorter både motorens og aggregatets levetid!

- Aktiver batteriet (hvor dette er forutsett brukt): fyll rommene med en blanding av svovelsyre på 30/40% opp til maksimalnivå og vent i minst 2 timer før du bruker batteriet.

VIKTIG: utsett deg ikke for syresprut og røyk ikke eller bruk åpen ild da gassen som dannes er meget brannfarlige. La aldri barn få tak i syren.

OPPSTART AV GENERATORN (6.1):

Før oppstart av maskinen, skal du:

- Kontroller at det ikke er koplet utstyr til generatoren.

- I versjonene med bensinmotor, bruk starteren ved kald oppstart.

- For å kunne starte generatorer med elektrisk starter, drei nøkkelen i stillingen "START" og slipp opp så snart motoren er igang.

- For å kunne starte generatorer som skal trekkes igang, trekk langsomt i starchåndtaket helt til man kjenner motstand, trekk deretter raskt og kraftig.

VIKTIG: La ikke starchåndtaket rulles fort opp, men følg det for å unngå skader på starteren.

- Når motoren har startet, sett håndtaket for luft i normal stilling.

- Aggregatet er nå klart til bruk.

MERKNAD: bruker man aggregatet høyt over havet eller ved høy temperatur, kan blandingen luft-drivstoff være meget fet; man får i dette tilfellet større forbruk og lavere prestasjoner. Kontroller generatorens effektive ytelse ved følgende korreksjonsfaktorer:

TEMPERATUR: ytelsen minsker i gjennomsnitt med 2% for hver 5. temperaturgrad over 20°C.

H∅YDE: ydelsen minsker i gjennomsnitt med 1% for hver 100. meter o.h. Hvis du befinner deg på en høyde over 2000 meter, skal du kontakte motorfabrikantens servicekontor for eventuelle justeringer av blandingsforholdet.

BRUK AV GENERATORN (7.1):

MERKNAD: Generatoren som ble laget i henhold til de dengang gjeldende forskrifter, er prosjektert for å tilfredsstiller mangfoldige bruksområder og apparater.

Vi minner allikevel om at ethvert apparat følger sine bestemte forskrifter hva gjelder elektrisitet, sikkerhet og helsemessige tiltak; av denne grunn skal generatorten anses som en del av et kompleks anlegg som kun skal prosjekteres, testes og godkjennes av fagfolk og/eller av bestemte organ.

- For å unngå skader pga. elektrisitet skal kopling til elpanel kun utføres av godkjente teknikere; feil koplinger kan forårsake skader på personer og på selve generatoren.

- Vern mot direkte kontakt: alle standard generatorer følger prinsippet om strømseparasjon; allikevel kan de være utstyrt med forskjellige typer maskinvern (differensialbrytere, isometer) på forespørsel og rett fra fabrikanten, eller de kan ha fått en liknende beskyttelse av brukeren, direkte, under installasjon.

Det er derfor viktig å følge forskriftene nevnt nedenfor:

1) Standard generator: vernet ved strømseparasjon. Den har overlastvern og/eller termomagnetisk vern mot overbelastninger, overladninger og kortslutninger. I dette tilfellet skal generatoren aldri tilkoples jord med klemmen "PE" og heller ikke med andre deler av generatoren. 2) Generator med spesialpanel (eller med andre anordninger installert av brukeren): vernet med automatisk bryter for strømtilførsel. Den har overlastvern og/eller termomagnetisk vern kombinert med differensialbryter eller kontrollfunksjoner for å bryte strømmen. I dette tilfellet skal generatoren tilkoples en jordingselektrode med klemmen "PE" ved å bruke en isolert gul-grønn leder med riktig snitt.

VIKTIG: Dersom brukeren har installert differensialbrytere, er følgende viktig for at generatoren skal fungere riktig:

A) På monofasiske generatorer skal også nullpunktet, som tilsvarer sammenkopling av hovedviklingene, tilkoples jord.

B) På trefasete generatorer skal også nullpunktet, som tilsvarer midtpunktet, tilkoples jord - stjerne dersom det er snakk om stjernekopling. Dreier det seg om en triangelkopling, er det ikke mulig å installere en differensialbryter.

- Generatoren er laget for å kunne kople massen til jord; med en skrue med eget symbol kan man kople alle generatorens metalldelene til en jordingselektrode.

- Kople aldri utstyr der man ikke kjenner de elektriske særpreg eller med elektriske særspreg som ikke tilsvarer verdiene til generatorn (f.eks. annen spenning og/eller frekvens).

- Generatorens elektriske krets er vernet med en bryter av typen termomagnetisk, termomagnetisk-differensial eller termisk: mulige overladninger og/eller kortslutninger vil avbryte strømmen. For å gjenoppta kretsen må man fjerne det overflødige utstyret, finne årsaken til kortslutningen og/eller overbelastningen og slå på bryteren igjen.

- Bruker man generatoren som batterilader (hvor dette er forutsett), skal man plassere batteriet 1 m fra aggregatet og huske på å fjerne lokkene for påfyll av elementene. Kople til batteriet idet man følger polene; gjøres ikke dette, kan feil forårsake at batteriet eksploderer.

VIKTIG: Det dannes brannfarlig damp under ladningen. Vær derfor ekstra forsiktig under denne operasjonen og hold barn borte fra apparatet.

- Med en strømvender av typen stjerne-triangel (hvor denne er forutsett brukt) kan man få følgende spenninger:

TREFASE 400V (man kan få ut hele ytelsen)

MONOFASE 230V (man kan få ut 1/3 av ytelsen)

TREFASE 230V (man kan få ut hele ytelsen)

MONOFASE 230V (man kan få ut 2/3 av ytelsen)

I stillingen "0" kan man utelukke alle kontaktene for strøm.

- Før man foretar en hvilken som helst spenningsomforming skal man kontrollere at det ikke er utstyr koplet til generatoren da forskjellige

spenninger enn dem som fi nnes på merkeplaten kan ødelegge disse.

• Plasser aldri ting på strukturen eller direkte på generatormotoren når den er i drift da fremmedlegemer kan nedsette maskinprestasjonene.
• La vekselstrømsgeneratoren vibrere fritt når maskinen er igang. Anordningene “silent-blocks” er av riktig størrelse for korrekt drift.

STANS AV GENERATORN (8.1):

- Slå av og frakople alt utstyret som får tilført strøm fra generatoren: stans deretter motoren etter å ha latt den gå uten belastning i 2-3 minutter for å fremskynde avkjøling; man stanser den med stoppeanordningen som befi nner seg på selve motoren.

På generatorer med elektrisk startanordning skal man stille nøkkelen i stillingen "OFF".

VIKTIG: Også etter at den er stanset vil motoren gi fra seg varme; man skal derfor ikke slå av ventilasjonen i lokalet etter at motoren er slått av.

VEDLIKEHOLD (9.1):

Hva angår dette viktige avsnittet, konsulter nøye håndboken for bruk og vedlikehold utgitt av motorfabrikanten: ved å bruke litt tid nå kan man spare både tid og penger i fremtiden!

VIKTIG: FOR ETTERSP∅RSEL ETTER RESERVEDELER, SE TABELLEN SOM ER VEDLAGT DENNE HÅNDBOKEN.

• Normalinngrep for vedlikehold av batteri, vekselstrømsgeneratoren og rammen er redusert til et minstekrav: hold batterikontaktene godt smurt og fyll på med destillert vann når elementene ligger tørre.
• Systemet kollektor - børsteholder - børster trenger ikke spesielt vedlikehold da de er utarbeidet for å kunne garantere lang levetid og sikker drift.
• Ved etterspørsel etter reservedeler, som finnes i vedlegget til denne håndboken, må man ved bestilling oppgi aggregatets registreringsnummer, fabrikasjonsnavn og konstruksjonsår (se tillegg for reservedeler vedlagt denne håndboken), i tillegg til delens kodenummer.

BEMERK: i overensstemmelse med EU-Direktivet 2000/14/CE, anbefaler vi regelmessige kontroller (mindst hver 6. måned) av de komponenter som er utsatt for slitasje under normalt bruk og kan forårsake en øking av støyet som maskinen produserer. Nedenfor gis en liste på komponenter du skal kontrollere:

Eksosrør

Hvis problemer oppstår i noet eller flere av disse komponentene, skal du henvende deg til nermeste auktoriserte servicecenter.

Silent-Blocks

Luftfi Iter

Stramming av de mekaniske delene

Flekter til motor og alternator

Almindelig tilstand av maskinen

Lydabsorberende og lydisolerende materialer (hvis brukt)

MERKNAD: Tøm den brukte oljen og drivstoffavfall i henhold til miljøforskriftene. Vi anbefaler at man samler disse i dunker som deretter leveres nærmeste servicested. Kast dem ikke i naturen eller på lite egnede steder.

MERKNAD: Driftsfeil på generatoren forårsaket av feil på motoren (svingning, lavt turtall, osv.) skal kun rettes opp av motorfabrikantens serviceverksteder, både under og etter garantiperioden. Tukling med motoren eller inngrep utført av personell som ikke er autorisert av motorfabrikanten, kan medføre at garantien bortfaller.

Fabrikanten er ikke på noen måte ansvarlig for feil eller skader forårsaket av skjødesløshet, udyktighet og installasjon av uautoriserte teknikere.

RENGJ∅RING (10.1):

Utfør denne operasjonen da du slått av maskinen og vent til de varme melene er avkjølet.

Vi anbefaler deg å ikke rengjøre maskinen med vannsprøyt eller brannfarlige produkter, uten bruk kun spesifike produkter eller eventuelt en fuktig klut; i dette fallet må du være forsiktig med de elektriske komponentene.

- Det er en god regel å forsikre seg at aggregatet ikke kan velte under transporten; fjern drivstoffet og kontroller at verken gasser eller syre lekker ut av batteriet (dersom det fi nnes).

Kontroller maskinens totalvekt for veitransport; les avsnittet som omhandler disse opplysningene.

Sett aldri aggregatet i drift inne på bilens lasteplan.

OPPBEVARING (12.1):

- Dersom generatoren ikke brukes over en lengre periode en 30 dager, anbefales det at man tømmer tanken for drivstoff fullstendig. For bensinmotorer er det viktig at man også tømmer forgasserhuset da bensinen over et lengre tidsrom kan skade kontaktkomponentene pga. gummiaktige avleiringer som er typiske for denne type drivstoff.

VIKTIG: Bensin er en meget brannfarlig og eksplosiv væske under visse forhold. Verken røyk eller fremkall gnister i nærheten av den.

- Skift ut motoroljen dersom den er for brukt da den ellers kan skade varmegruppen med tilhørende stenger dersom maskinen ikke blir brukt over en lengre periode.

- Rengjør aggregatet nøye, kople fra batterikablene (dersom slike er brukt) og beskytt aggregatet mot nedstøvning og fuktighet ved å legge en presenning over det.

FEILS∅KING:

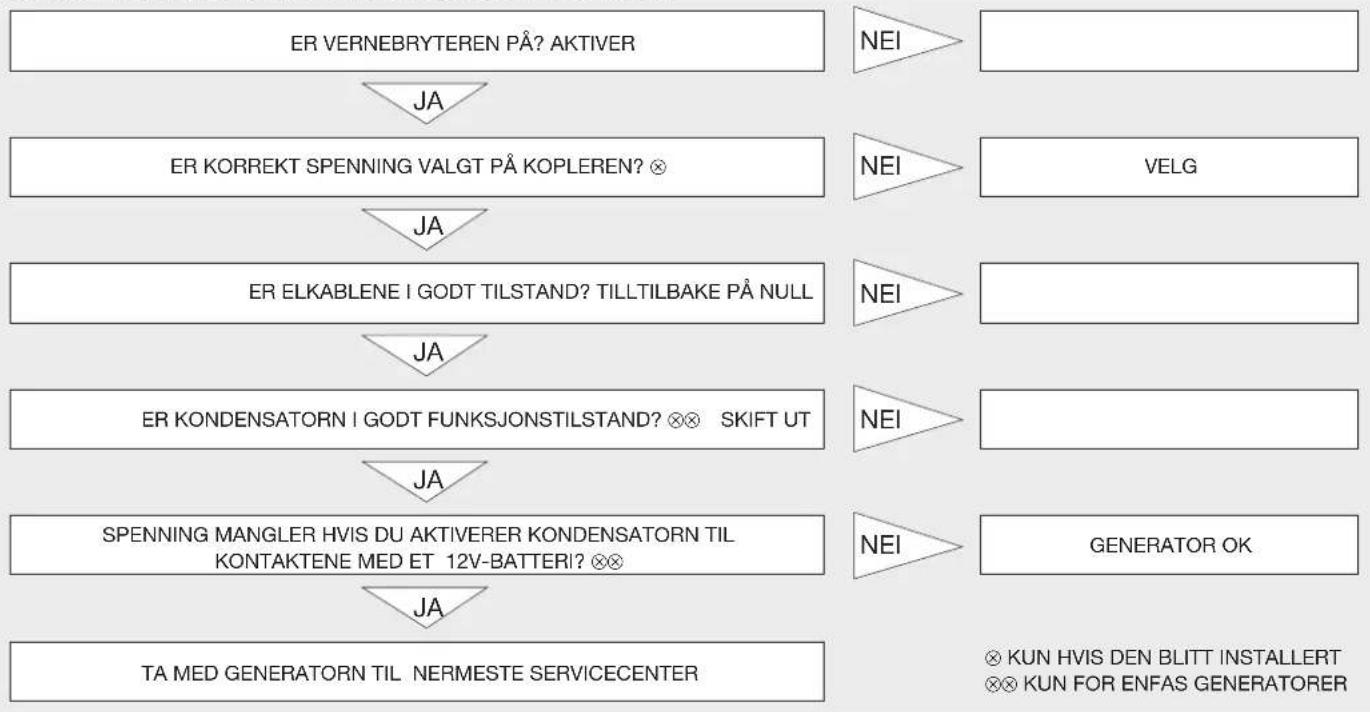

STRÖMMEN NÅR IKKE VÄKSELSTRÖMSUTTAKET A.C. (13.1):
    V["⊗ KUN HVIS DEN BLITT INSTALLERT<br>⊗⊗ KUN FOR ENFAS GENERATORER"]

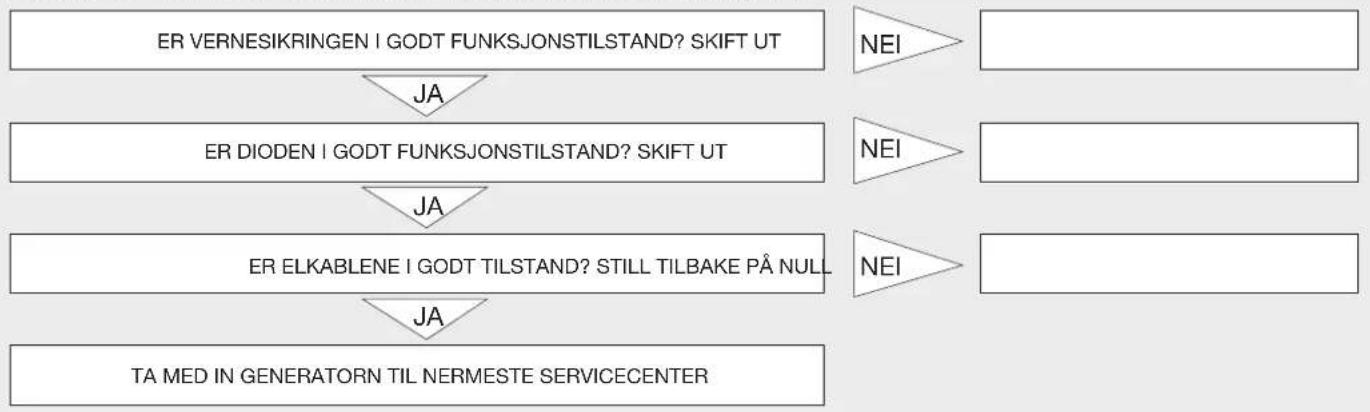

STRÖMMEN KOMMER IKKE FREM TIL BATTERILADERENS UTTAK (14.1):


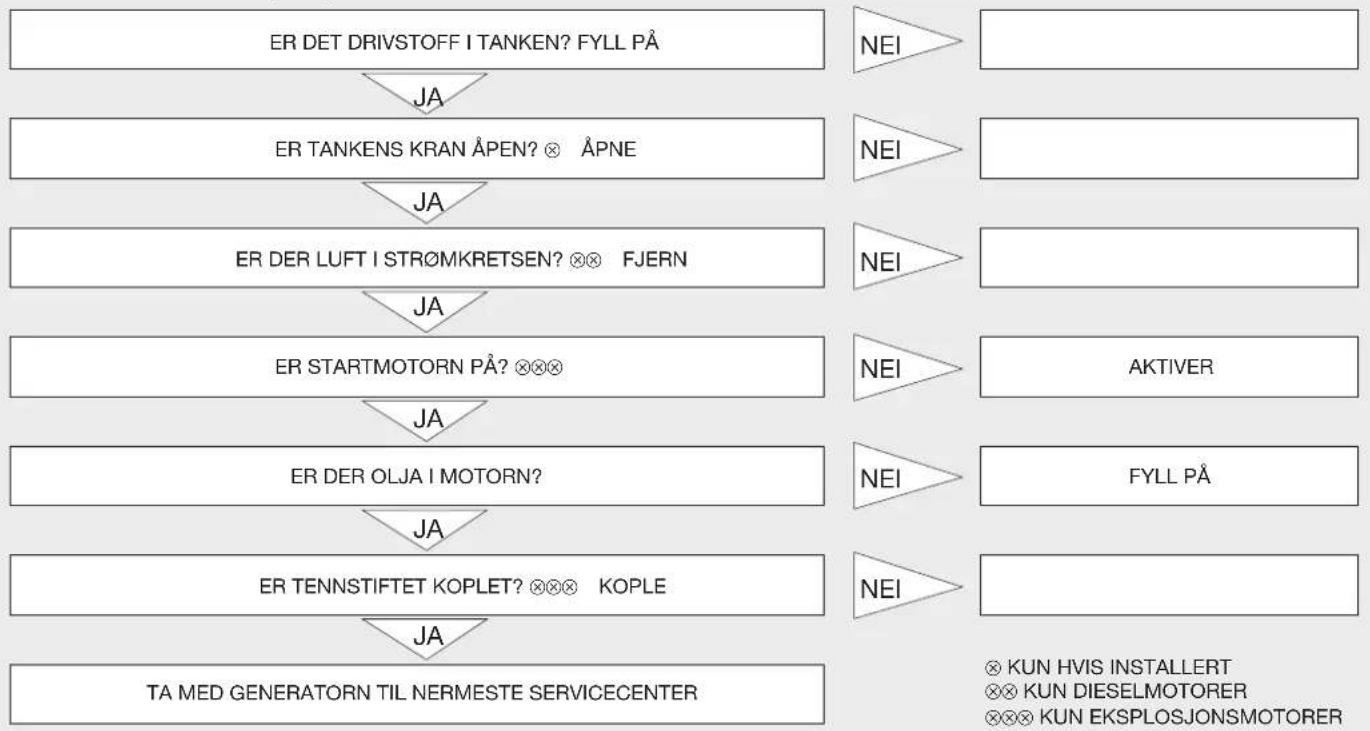

MOTORN STARTAR IKKE (15.1):

    N["NEI"] --> O["NEI"]
    O --> P["NEI"]
    P --> Q["NEI"]
    Q --> R["NEI"]
    R --> S["NEI"]

    T["NEI"] --> U["NEI"]
    U --> V["NEI"]
    V --> W["NEI"]

    X["NEI"] --> Y["NEI"]
    Y --> Z["NEI"]

    AA["NEI"] --> AB["NEI"]
    AB --> AC["NEI"]

    AD["NEI"] --> AE["NEI"]
    AE --> AF["NEI"]

    AG["KUN HVIS INSTALLERT\nKUN DIESELMOTORER\nKUN EKSPLOSJONSMOTORER"] --> AH["⊗ KUN HVIS INSTALLERT\n⊗ KUN DIESELMOTORER\n⊗ KUN EKSPLOSJONSMOTORER"]

Bruk av generatorn......sid. 38

ENFAS 230 V (1/3 av dimensionerande belastning)

TREFAS 230V (Fulldimensionerande belastning)

ENFAS 230 V (2/3 av dimensionerande belastning)
