MANUALE UTENTE ESE 604 DYS DI Endress

MANUALE DI USO E MANUTENZIONE

MANUEL D'UTILISATION ET D'ENTRETIEN

USE AND MAINTENANCE MANUAL

Componenti Tabella Componenti Lista Targhette

I....1

F 5

GB 9

D....13

E....17

P 21

NL....25

DK....29

N....33

S 37

G 41

SF 45

RU 49

• COMPONENTI (3.1)
• COMPOSANTS (3.1)
• COMPONENTS (3.1)
• BAUTEILE (3.1)
• COMPONENTES (3.1)

A

1

Hz

2

• COMPONENTES (3.1)
• COMPONENTEN (3.1)
• KOMPONENTER (3.1)
• KOMPONENTER (3.1)
• KOMPONENTER (3.1)

23 VIETATO FUMARE E USARE FIAMME LIBERE: durante le procedure di rifornimento e di manutenzione è vietato fumare e usare fiamme libere, causerebbero danni alla macchina e alle persone.

24 PASSED: indica che la macchina ha passato tutti i test a fine linea di produzione.

25 LIVELLO RUMORE: indica il livello di rumore garantito (secondo quanto prescritto dalla direttiva 2000/14/ce).

26 ATTENZIONE PERICOLO DI FOLGORAZIONI: non effettuare manutenzione nelle zone in prossimità di cavi elettrici senza aver prima spento la macchina, si potrebbero avere conseguenze mortali.

27 CONTATTO DI MESSA A TERRA: in prossimità di questo simbolo vi è posizionato il morsetto pe per il collegamento equipotenziale delle masse e/o la messa a terra (mediante apposito dispersore) del gruppo.

28 TARGA MATRICOLA: indica il nome commerciale, la matricola, l'anno di produzione e le caratteristiche principali della macchina.

29 ATTENZIONE MACCHINA SENZA OLIO: indica che la macchina uscita dalla fabbrica è senza olio quindi prima di poterla utilizzare è necessario riempire il serbatoio attenendosi alle istruzioni riportate sul libretto del motore.

30 ATTENZIONE PARTI CALDE: indica che in prossimità di questa vi sono parti che possono avere temperature elevate.

31 USARE SOLO BENZINA: utilizzare, come carburante, unicamente benzina senza piombo. altri tipi di carburanti causerebbero danni irreparabili al motore.

32 USARE SOLO DIESEL: utilizzare, come carburante, unicamente gasolio. altri tipi di carburanti causerebbero danni irreparabili al motore.

33 ATTENZIONE GAS DI SCARICO: Il gas di scarico è dannoso. Non utilizzare il generatore in un ambiente non ventilato.

34 ATTENZIONE: Arrestare il motore prima del rifornimento di carburante.

Istruzione di sicurezza.... pag. 1

Controlli preliminari.... pag. 1

Avviamento del generatore.... pag. 2

Uso del generatore.... pag. 2

Arresto del generatore....pag. 3

Manutenzione.... pag. 3

Pulizia....pag. 3

Trasporto pag. 3

Rimessaggio.... pag. 3

Individuazione guasti.... pag. 4

PREMESSA (2.1):

Nel ringraziarLa per l'acquisto di un nostro generatore vorremmo porre alla Sua attenzione alcuni aspetti di questo manuale:

- il presente libretto fornisce utili indicazioni per il corretto funzionamento e la manutenzione del gruppo elettrogeno a cui fa riferimento: è indispensabile quindi prestare la massima attenzione a tutti quei paragrafi che illustrano il modo più semplice e sicuro per operare con il generatore;

- il presente libretto deve essere considerato parte integrante del generatore e dovrà esservi accluso all'atto di vendita;

- questa pubblicazione, né parte di essa, potrà essere riprodotta senza autorizzazione scritta da parte della Casa Costruttrice;

- tutte le informazioni qui riportate sono basate sui dati disponibili al momento della stampa; la Casa Costruttrice si riserva il diritto di effettuare modifiche ai propri prodotti in qualsiasi momento, senza preavviso e senza incorrere in alcuna sanzione. Si consiglia pertanto di verifi care sempre eventuali aggiornamenti.

DA CONSERVARE PER FUTURI RIFERIMENTI

UTILIZZO DEL GENERATORE

IL GRUPPO ELETTROGENO DEVE ESSERE UTILIZZATO COME EROGATORE DI ENERGIA ELETTRICA TRIFASE E/O MONOFASE. NON SONO AMMESSI UTILIZZI DIVERSI DA QUANTO PRESCRITTO.

ISTRUZIONI DI SICUREZZA (4.1):

ATTENZIONE: il non rispetto delle seguenti istruzioni può provocare danni a persone, animali e/o cose e pertanto la Casa Costruttrice declina ogni responsabilità per uso improprio.

• Non far funzionare il generatore in ambienti chiusi, il motore produce monossido di carbonio e altri gas nocivi dannosi per la salute delle persone esposte; assicurare quindi al generatore un'adeguata ventilazione.
  Portare i gas di scarico della combustione all'esterno del locale macchina o a debita distanza dal luogo dove opera il personale, tramite condotti o altri metodi di espulsione.
• Il generatore deve operare solamente su superfici orizzontali, per garantire l'ottimale flusso di olio e carburante verso il motore; se non è possibile lavorare su superfici orizzontali occorre predisporre, da parte dell'utilizzatore, opportuni mezzi di fissaggio e di livellamento per garantire la stabilità della macchina.
• In caso di utilizzo del generatore in condizioni di pioggia o neve, assicurargli un riparo sicuro e stabile.
• Tenere sempre e in ogni caso i bambini a distanza dal generatore in funzione; ricordarsi che, una volta spento, il motore si mantiene ad elevate temperature per circa 1 ora. Le zone dove sono situate marmitte, flessibili di scarico e motore sono sottoposte a temperature elevate che possono causare ustioni gravi al contatto.
• Non eseguire controlli e operazioni di manutenzione durante il funzionamento del generatore: spegnere in ogni caso il motore.
• I rifornimenti di carburante e i rabbocchi di olio devono essere effettuati a motore spento; ricordarsi che, una volta spento , il motore si mantiene ad elevata temperatura per circa 1 ora.
• È fondamentale conoscere le funzioni e i comandi del generatore: non permettere l'utilizzo a chi non è informato.
• Non fare funzionare la macchina per uso improprio come: riscaldare un ambiente tramite il calore irradiato dal motore, ecc.
• Quando la macchina non è in uso, non permettere l'utilizzo a persone estranee; a tale scopo escludere ogni utilizzo del gruppo
  elettrogeno tramite sistemi di blocco ( togliere la chiave avviamento, chiudere la cofanatura con le apposite serrature, ecc.).
• La macchina non richiede un'illuminazione propria. In ogni caso prevedere nella zona d'utilizzo una illuminazione in conformità alle normative vigenti.
• Non asportare i dispositivi di protezione e non far lavorare la stessa senza le adeguate protezioni (fiancate e carter) poiché metterebbero a rischio l'utilizzatore.
  Qualora si rendesse necessario rimuovere tali protezioni (per manutenzione o controllo), l'operazione deve essere fatta con generatore spento e da personale specializzato.
• Non utilizzare la macchina in ambienti con atmosfera esplosiva.
• In caso di emergenza non usare acqua per spengere incendi ma appositi sistemi di sicurezza (estintori a polvere, ecc.).
• Qualora si rendesse necessario lavorare in prossimità della macchina, si consiglia l'utilizzo di strumenti antirumore (cuffie, tappi, ecc.).

ATTENZIONE: Evitare il contatto diretto sul corpo del carburante, dell'olio motore e dell'acido batteria. In caso di contatto con la pelle, lavare con acqua e sapone, risciacquando abbondantemente: non utilizzare solventi organici. In caso di contatto con gli occhi, lavare con acqua e sapone, risciacquando abbondantemente. In caso di inalazione ed ingestione, consultare un medico.

CONTROLLI PRELIMINARI (5.1):

- Accertarsi di eseguire queste operazioni con il generatore posto su una superfi cie orizzontale e ben stabile.

- L'olio (provvedere al riempimento) è il fattore che maggiormente influisce nelle prestazioni e nella durata del motore. Sul libretto di uso e manutenzione del motore sono riportate le caratteristiche dell'olio ed il livello ideale per questo generatore.

ATTENZIONE: Far funzionare il motore con olio insuffi ciente può causare gravi danni.

- Controllare il livello carburante: usare carburante pulito e esente da acqua.

ATTENZIONE: Il carburante è estremamente infi ammabile ed esplosivo sotto certe condizioni.

Rifornire in zona ben ventilata e con motore spento. Durante queste operazioni non fumare e non avvicinare fiamme libere.

Non riempire eccessivamente il serbatoio (non deve essere riempito fino al collo di riempimento), potrebbe fuoriuscire del carburante a causa delle vibrazioni del motore. Attenzione a non far cadere la benzina durante il riempimento. Assicurarsi che il tappo sia serrato correttamente dopo il riempimento. Se la benzina e' caduta assicurarsi che la zona sia perfettamente asciutta prima di avviare il motore. Evitare il contatto diretto del carburante sul corpo e non respirarne i vapori; tenerlo comunque fuori dalla portata dei bambini. I vapori della benzina possono incendiarsi.

- Controllare il filtro aria: verificare che sia in buone condizioni ed esente da polvere o sporcizia. Per accedere al filtro consultare il libretto d'istruzione del motore.

ATTENZIONE: non operare con il generatore senza avere reinserito il filtro aria: si riduce la vita del motore e del generatore stesso!

- Attivare la batteria (dove presente): riempire fino al livello max gli scompartimenti con soluzione di acido solforico al 30/40% ed attendere almeno 2 ore prima di utilizzarla.

ATTENZIONE: non esporsi al contatto con l'acido e non fumare o avvicinare fiamme libere: i vapori che la batteria sprigiona sono altamente infi ammabili. Tenere l'acido lontano dalla portata dei bambini.

AVVIAMENTO DEL GENERATORE (6.1):

Prima di avviare la macchina è necessario:

- Assicurarsi che nessuna utenza sia collegata al generatore.

- Nelle versioni con motore a benzina inserire lo starter per partenze a freddo.

- Per avviare i generatori con avviamento elettrico ruotare la chiave verso la posizione «START» e rilasciarla non appena il motore si e' messo in moto.

- Per avviare i generatori a strappo tirare la manopola dell'avviamento lentamente fino a che si avverte resistenza, quindi tirare brusca- mente.

ATTENZIONE: Non lasciare che la manopola di avviamento si riavvolga velocemente. Accompagnarla per prevenire danni all'auto avvolgente.

Quando il motore si è avviato, riportare la leva dell'aria nella posizione normale.

- A questo punto il gruppo elettrogeno e' pronto per essere utilizzato.

NOTA: in caso di utilizzo del generatore ad alta quota o ad elevata temperatura, il rapporto di miscelazione aria - carburante può essere eccessivamente ricco; si hanno quindi maggiori consumi e minori prestazioni. Verificare l'effettiva potenza del generatore tramite i seguenti fattori di correzione:

TEMPERATURA: La potenza diminuisce in media del 2% ogni 5 gradi centigradi di temperatura al di sopra dei 20 gradi centigradi. ALTITUDINE: La potenza diminuisce in media dell'1% ogni 100 mt di altitudine s.l.m. Superando i 2000 m di altitudine, consultare l'assistenza della Casa Costruttrice del motore per eventuali tarature della miscela di combustione

USO DEL GENERATORE (7.1):

NOTA: Il generatore, costruito secondo le normative vigenti al momento della produzione, è stato realizzato per soddisfare una vastissima gamma di applicazioni.

Va comunque ricordato che ogni applicazione deve sottostare a precise normative di natura elettrica, antinfortunistica e sanitaria; per questo motivo il generatore va considerato come parte di un impianto complessivo che deve essere progettato, collaudato ed approvato da tecnici abilitati e/o da enti preposti.

- Per prevenire infortuni di natura elettrica, far eseguire gli allacciamenti a quadri di distribuzione solo a tecnici abilitati: collegamenti impropri possono provocare danni a persone e al generatore stesso.

- Protezione contro i contatti indiretti: tutti i generatori in esecuzione standard adottano il principio di separazione elettrica; tuttavia possono essere forniti con protezioni diverse (differenziale, isometer) direttamente dal costruttore su specifica richiesta, oppure possono essere protette in modo analogo dall'utente, direttamente, in fase di installazione.

È importante quindi seguire le seguenti prescrizioni:

1) Generatore standard: protetto mediante separazione elettrica. Ha dispositivi di protezione termici e/o magnetotermici per sovraccarichi, sovracorrenti e cortocircuito. In questo caso il generatore non va assolutamente collegato a terra con il morsetto "PE" né con altre parti del generatore.

2) Generatore con quadro optional (oppure con altri dispositivi installati dall'utente): protetto mediante interruzione automatica dell'alimentazione. Ha dispositivi termici e/o magnetotermici combinati con interruttori differenziali o controllori di isolamento. In questo caso il generatore va collegato ad un dispersore di terra mediante il morsetto "PE", utilizzando un conduttore isolato giallo - verde di idonea sezione.

IMPORTANTE: In caso di installazione da parte dell'utente di interruttori differenziali, per il corretto funzionamento è importante che:

A) Sui generatori monofase venga collegato a terra anche il punto di neutro, che corrisponde alla giunzione dei due avvolgimenti principali.

B) Sui generatori trifase venga collegato a terra anche il punto di neutro, che corrisponde al centro - stella in caso di collegamento a stella. In caso di collegamento a triangolo non è possibile installare un interruttore differenziale.

- Il generatore è predisposto per il collegamento delle masse a terra; un'apposita vite, contraddistinta dal simbolo PE, permette di collegare tutte le parti metalliche del gruppo elettrogeno ad un dispersore di terra.

- Non collegare al generatore utenze delle quali non si conoscono le caratteristiche elettriche o con caratteristiche diverse da quelle del generatore (es. tensioni e/o frequenze diverse).

- Il circuito elettrico del generatore è protetto da un interruttore magnetotermico, magnetotermico - differenziale o termico: eventuali sovraccarichi e/o cortocircuito fanno interrompere l'erogazione di energia elettrica. Per ripristinare il circuito eliminare le utenze in eccesso, verifi care le cause di cortocircuito e/o sovraccarico e riarmare l'interruttore.

- Utilizzando il generatore come caricabatteria (dove previsto), posizionare la batteria ad almeno 1 mt. di distanza dal gruppo elettrogeno, assicurarsi di togliere i tappi di rabbocco degli elementi. Collegare la batteria rispettando le polarità: eventuali errori possono provocare l'esplosione della batteria stessa.

ATTENZIONE: Durante la carica, la batteria emana vapori infiammabili. Prestare quindi la massima cautela durante questa operazione e tenere lontano i bambini.

- Con commutatore stella - triangolo (dove previsto) si possono ottenere le seguenti tensioni:

TRIFASE 400V (si può prelevare tutta la potenza)

MONOFASE 230V (si può prelevare 1/3 della potenza)

TRIFASE 230V (si può prelevare tutta la potenza)

MONOFASE 230V (si può prelevare 2/3 della potenza)

Nella posizione «0» si escludono tutte le prese di corrente.

• Prima di eseguire qualsiasi commutazione di tensione, assicurarsi che non vi siano utenze collegate al generatore: eventuali tensioni diverse da quelle di targa potrebbero rovinarle.
• Durante il funzionamento del generatore non appoggiare alcun oggetto sul telaio o direttamente sul motore: eventuali corpi estranei possono pregiudicare il buon funzionamento.
• Non ostacolare le normali vibrazioni che il motoalternatore presenta durante il funzionamento. I silent-blocks sono adeguatamente dimensionati per il corretto esercizio.

ARRESTO DEL GENERATORE (8.1):

Spegnere o scollegare tutte le utenze alimentate dal generatore: arrestare quindi il motore dopo averlo fatto funzionare senza carico per 2-3 minuti, in modo da favorirne il raffreddamento; l'arresto si esegue agendo sul dispositivo di spegnimento situato direttamente sul motore.

Nei generatori con avviamento elettrico riportare la chiave sulla posizione «OFF».

ATTENZIONE: il motore, anche dopo spento, continua ad emanare calore: mantenere quindi una adeguata ventilazione al generatore dopo averlo fermato.

MANUTENZIONE (9.1):

Per quanto riguarda questo importante paragrafo, consultare scrupolosamente il libretto di uso e manutenzione della Casa Costruttrice del motore: spendendo un po' di tempo ora si possono risparmiare spese in futuro!

ATTENZIONE: PER LA RICHIESTA DEI PEZZI DI RICAMBIO CONSULTARE LE TAVOLE ALLEGATE AL PRESENTE LIBRETTO.

• I normali interventi di manutenzione su batteria, alternatore e telaio sono ridotti al minimo: mantenere i morsetti batteria ben ingrassati e rabboccare con acqua distillata quando gli elementi sono scoperti.
• Non sono richieste operazioni particolari di manutenzione per il sistema collettore – portaspazzole - spazzole poiché studiato per garantire un servizio sicuro e prolungato.
• Per procedere alla richiesta dei pezzi di ricambio, indicati nell'allegato al presente libretto, è indispensabile citare in fase di ordine oltre al numero di codice del pezzo richiesto, il numero di matricola del gruppo, il suo nome commerciale e la data di costruzione (vedi appendice listino ricambi allegato al presente libretto).

NOTA: Ai fini del rispetto della direttiva 2000/14/CE si raccomanda di controllare periodicamente ( almeno ogni 6 mesi ) quei componenti che possono andare incontro ad usura o deterioramento durante il normale funzionamento e che possono quindi causare un aumento della rumorosità della macchina. Riportiamo di seguito una lista dei componenti da controllare:

In caso si riscontrasse un problema su uno o più di questi componenti è necessario contattare il centro assistenza autorizzato più vicino.

Marmitta

Silent-Blocks

Filtro aria

Serraggio delle parti meccaniche

Ventole motore e alternatore

Generale buono stato della macchina

Materiali fonoassorbenti e fono isolanti ( dove presenti )

NOTA: Disfarsi dell'olio usato o residui carburante rispettando l'ambiente. Si consiglia l'accumulo in fusti da consegnarsi, successivamente, alla stazione di servizio più vicina. Non scaricare l'olio e residui carburante in terra o in luoghi non adatti.

NOTA: I difetti di funzionamento del generatore dovuti ad anomalie del motore (pendolamento, basso numero di giri, ecc.) sono di esclusiva pertinenza del Servizio Assistenza della casa costruttrice del motore, sia durante che dopo il periodo di garanzia. Manomissioni o interventi eseguiti da personale non autorizzato dalla Casa Costruttrice fanno decadere le condizioni di garanzia.

I difetti di funzionamento del generatore dovuti ad anomalie della parte elettrica e del telaio sono di esclusiva pertinenza del Servizio Assistenza della Casa Costruttrice. Interventi di riparazione eseguiti da personale non autorizzato, sostituzione di componenti con ricambi non originali e manomissioni del generatore comportano il decadimento delle condizioni di garanzia.

La Casa Costruttrice non si accolla nessun onere relativo a guasti o infortuni dovuti ad incuria, incapacità e installazione da parte di tecnici non abilitati.

PULIZIA (10.1):

Effettuare questa operazione a macchina spenta aspettando che le parti calde si siano raffreddate.

Si raccomanda di non pulire la macchina con getti d'acqua o prodotti infiammabili ma utilizzando prodotti specifici o eventualmente un panno umido; in questo ultimo caso prestare attenzione ai componenti elettrici.

Prima di riavviare la macchina assicurarsi che sia ben asciutta.

TRASPORTO (11.1):

È buona norma, durante il trasporto, assicurare saldamente il generatore in modo che non possa capovolgersi; togliere il carburante e verifi care che dalla batteria (se presente) non fuoriescano acido o vapori.

Verifi care la massa complessiva della macchina per un trasporto su mezzi stradali.

Non far funzionare per nessun motivo il generatore all'interno di autoveicoli.

RIMESSAGGIO (12.1):

In caso il generatore non venga utilizzato per periodi superiori a 30 giorni è consigliabile svuotare interamente il serbatoio del carburante. Per i motori a benzina è inoltre importante svuotare anche la vaschetta del carburatore: prolungate permanenze di benzina deteriorano i componenti a contatto, a causa di depositi gommosi tipici di questo carburante.

ATTENZIONE: La benzina è estremamente infiammabile ed esplosiva in certe condizioni. Non fumare o provocare scintille nelle vicinanze.

• Sostituire l'olio motore se è esausto: nel periodo di fermo potrebbe causare danni al gruppo termico e all'imbiellaggio.
• Pulire accuratamente il generatore, scollegare i cavi batteria (se presente), proteggerlo con una copertura da polvere e umidità.

INDIVIDUAZIONE GUASTI:

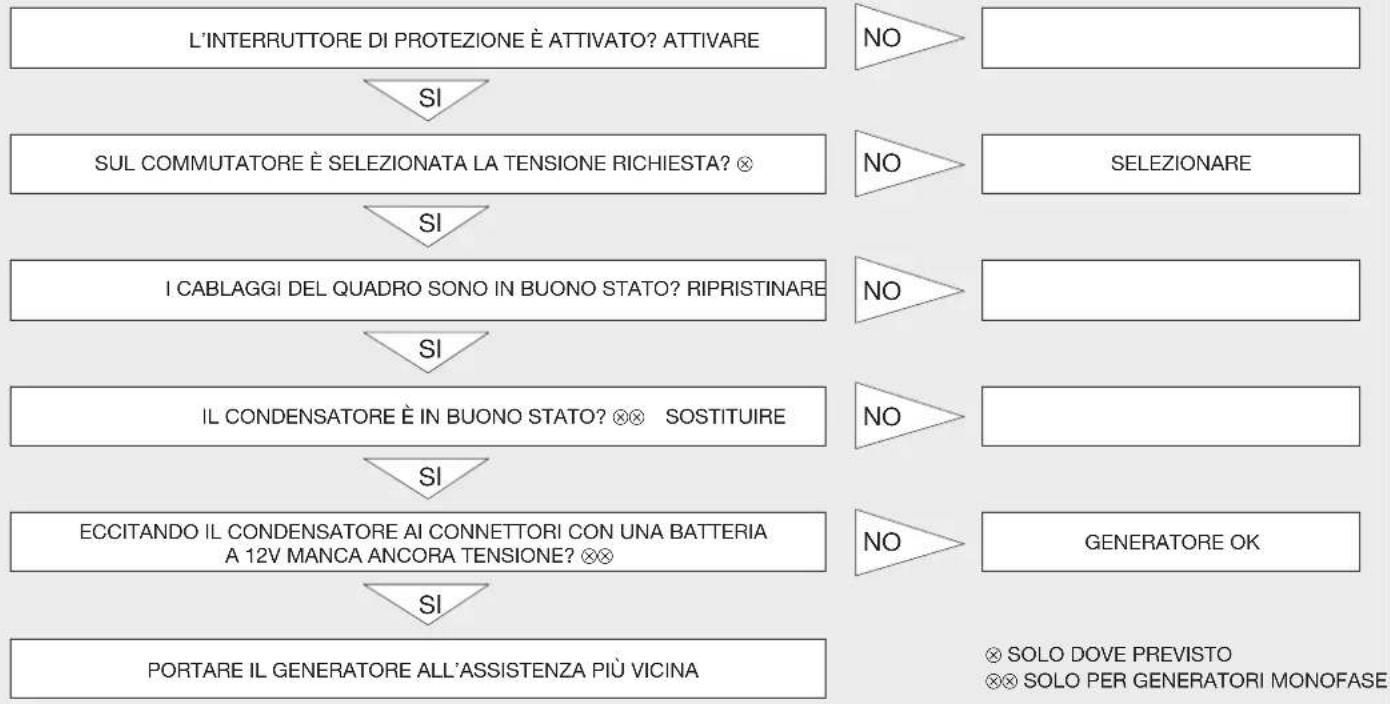

NON ARRIVA TENSIONE ALLA PRESA A.C. (13.1):

    style A fill:#f9f,stroke:#333
    style K fill:#f9f,stroke:#333

    note right of K SOLO DOVE PREVISTO
    note right of K SOLO PER GENERATORI MONOFASE

NON ARRIVA TENSIONE ALLA PRESA CARICA BATTERIA (14.1):

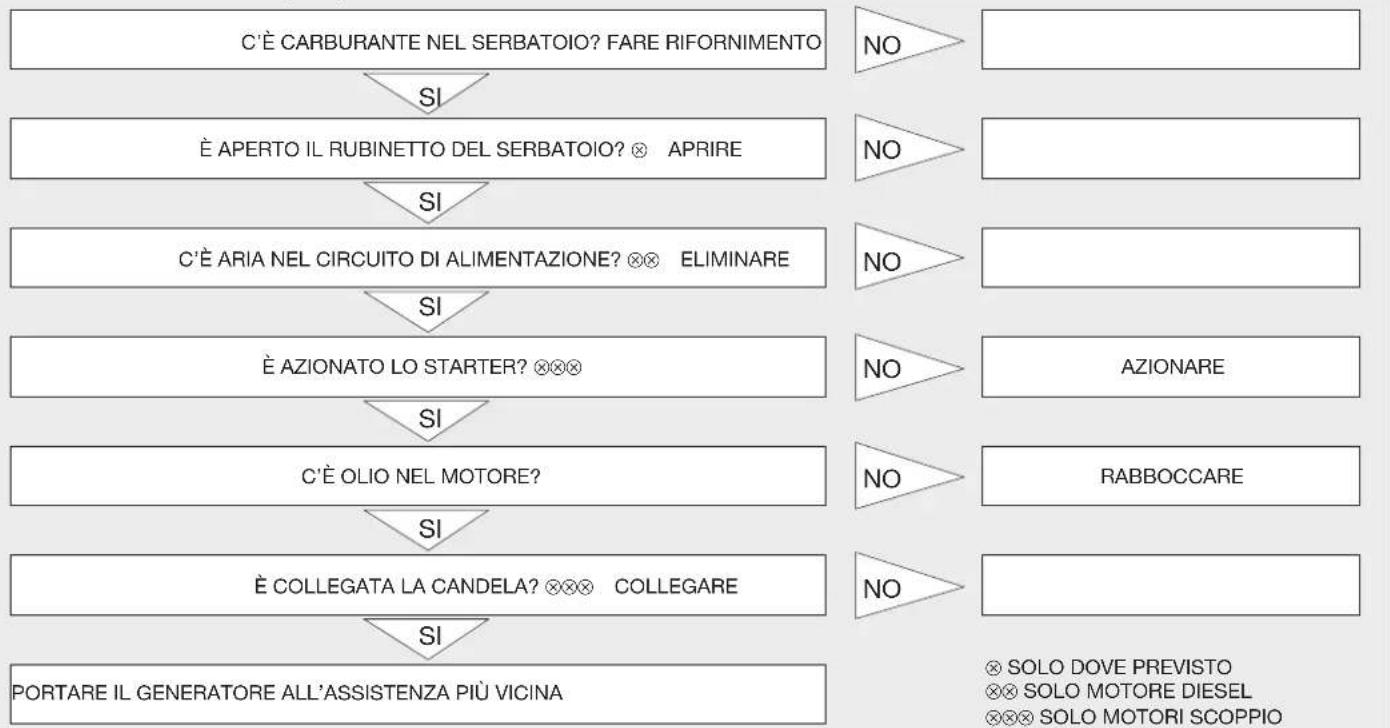

IL MOTORE NON SI AVVIA (15.1):

    H["NO"] --> I["SOLO DOVE PREVISTO"]
    H --> J["SOLO MOTORE DIESEL"]
    H --> K["SOLO MOTORI SCOPPIO"]

    L["NO"] --> M["NO"]
    L --> N["NO"]
    L --> O["NO"]
    P["NO"] --> Q["NO"]
    P --> R["AZIONARE"]
    P --> S["RABBOCCARE"]
