BRUKSANVISNING ESE 406 HSGT Endress

4.1 Transport av generatorn

4.4 Fyll generatorn med motorolja

1.1 Dokumentation og tilbehør

Tank generatoren som følger:

Start motoren som følger:

Sæt motorkontakten på "ON“ position.

4.7 Slå generatoren fra

Generatore n slås fra som følger:

Sæt motorkontakten på "OFF“ position.

Rengør luftfilteret på generatoren som følger: Fig. 4.7: Fjern luftfilteret

Fjern luftfilterdækslet fra luftfilterhuse

eller 50 t hvert år eller hver 300 t Kontrollér montering af skruer, møtrikker og bolte

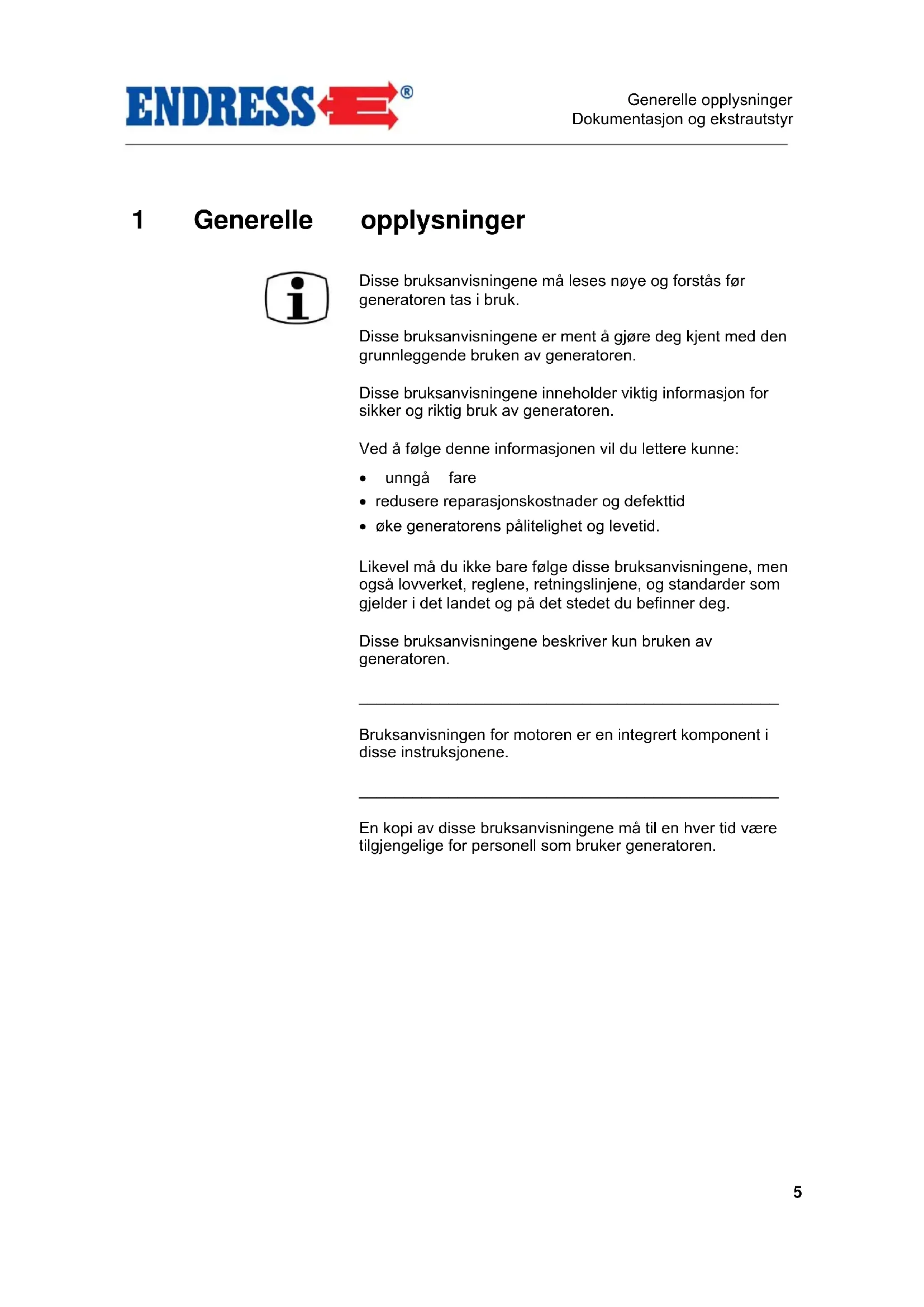

1 Generelle opplysninger Disse bruksanvisningene må leses nøye og forstås før generatoren tas i bruk. Disse bruksanvisningene er ment å gjøre deg kjent med den grunnleggende bruken av generatoren. Disse bruksanvisningene inneholder viktig informasjon for sikker og riktig bruk av generatoren. Ved å følge denne informasjonen vil du lettere kunne: unngå fare redusere reparasjonskostnader og defekttid øke generatorens pålitelighet og levetid. Likevel må du ikke bare følge disse bruksanvisningene, men også lovverket, reglene, retningslinjene, og standarder som gjelder i det landet og på det stedet du befinner deg. Disse bruksanvisningene beskriver kun bruken av generatoren.

Bruksanvisningen for motoren er en integrert komponent i disse instruksjonene.

En kopi av disse bruksanvisningene må til en hver tid være tilgjengelige for personell som bruker generatoren.Generelle opplysninger Dokumentasjon og ekst rautstyr

1.1 Dokumentasjon og ekstrautstyr

I tillegg til bruksanvisningen, finnes også følgende dokumenter og standardutstyr for generatoren.

Generatoren var i henhold til godkjent gjeldende standard, samt til alle gyldige sikkerhetsregler på det tidspunkt den ble markedsført, når den benyttes slik den er ment. Det var ikke mulig å unngå forutsigbar feilbruk eller restrisiko ved å konstruere den annerledes uten å begrense den tiltenkte funksjonaliteten. Informasjon om risiko blir oppgitt ved hjelp av spesielle advarselsignaler, enten direkte montert på generatoren og/eller i den tekniske dokumentasjonen.

Generatoren må benyttes i henhold til spesifikasjonene i den tekniske dokumentasjonen. All bruk den ikke er tiltenkt for, eller annen aktivitet på generatoren som ikke er beskrevet i disse bruksanvisningene regnes som forbudt feilbenyttelse utenfor de lovmessige grensene for produsentens ansvar.

2.1.2 Forutsigbar feilbruk eller uheldig håndtering

Forutsigbar feilbruk eller uheldig håndtering av generatoren annullerer produsentens EU-konformitetserklæring (EC Declaration of Conformity), og dermed også automatisk brukerlisensen. Forutsigbar feilbruk eller uheldig håndtering inkluderer: Benyttelse i miljø med eksplosjonsfa

Benyttelse i miljø med brannfare

Benyttelse uten de nødvendige sikkerhetstiltaken

Benyttelse i eksisterende strømforsyningsnettverk Etterfylle drivstoff når den er varm Etterfylle drivstoff når den er i bruk Sprøyte med høytrykks rensemiddel eller brannslukningsutstyr

Benyttelse etter fjerning av sikkerhet sutstyr

Å ikke overholde vedlikeholdsintervaller Unnlate å måle og teste for å identifisere skade tidlig

Unnlate å erstatte slitasjedeler

Ukorrekt utført vedlikehold eller reparasjonsarbe

Mangelfullt utført vedlikehold eller reparasjonsar beid Ikke tilsiktet brukGenerelle sikkerhetsregler Anvendelsesområde

Punktene som ble analysert og evaluert før vi startet formgivningen og planleggingen av generatoren, var restrisiko ved hjelp av risikoanalyseverktøy. Restrisiko som ikke kan unngås ved å implementere designtiltak i løpet av generatorens hele levetid kan være:

Begrenset ytelse eller funksjonalitet Du kan unngå eksisterende restrisiko ved å ta hensyn til og følge disse retningslinjene: De spesielle varselmeldingene på ge neratoren

De generelle sikkerhetsinstruksjone ne gitt i disse bruksanvisningene

De spesifikke advarslene gitt i disse bruksanvisningene Livsfare for personer ved generatoren kan forår sakes av:

Feil bruk Uriktig hånd tering Manglende beskyttelsesutstyr

Miljøfarer som involverer generatoren kan forårsakes av: Uriktig håndtering Væske fra generatoren (drivstoff, smøremiddel, motorolje, etc.) Eksosutslipp Støyutsendelse Brannfare Materiell skade på generatoren kan oppstå gjennom: Uriktig håndtering Overbelastning Overoppheting For lavt/høyt oljenivå i motoren Mangelfull overholdelse av drifts- og vedlikeholdspesifikasjonene Upassende drivstoff Materiell skade på annen eiendom i driftsområdet for generatoren kan oppstå gjennom: Uriktig håndtering Over eller underspenning Generatorens ytelse eller funksjonalitet kan begrenses av: Uriktig håndtering Uriktig vedlikehold eller reparasjonsarbeid Upassende drivstoff En installasjons høyde over havet som overstiger 100 meter En omgivelsestemperatur som overstiger 25°C For stor distribusjonsnettverkskonfigurasjon Miljøfare Materiell skade på generatoren Materiell skade på annen eiendom Begrensninger på ytelse eller funksjonalitetGenerelle sikkerhetsregler Kvalifisering og forpliktelser

2.2 Kvalifisering og forpliktelser

Alt arbeid utført på generatoren må kun utføres av personer som er tilstrekkelig kvalifisert for dette. Disse må, være kjent med ulykkesforebyggende bestemmelser og generatorens sikkerhetsinstruksjoner og være i stand til å anvende dem. ha lest kapittelet "Generelle sikkerhetsinstruksjoner". ha forstått innholdet i kapittelet "Generelle sikkerhetsbestemmelser". må kjenne til hvordan man praktisk bruker og implementerer innholdet i kapittelet "Generelle sikkerhetsbestemmelser". må ha forstått den tekniske dokumentasjonen og må vite hvordan man implementerer det i praksis.

2.3 Personlig beskyttelsesutstyr

Dette personlige beskyttelsesutstyret må tas på under alle aktiviteter ved generatoren som er beskrevet i disse bruksanvisningene: Hørselsvern Beskyttelseshansker

2.4 Faresoner og arbeidsområder

Faresonene og arbeidsområdene på generatoren bestemmes av aktivitetene som skal utføres innenfor de individuelle levetidene: Levetid Aktivitet Faresone Arbeidsområde Transport I kjøretøyet Innenfor en radius på 1,0 m ingen Av brukerpersonell Innenfor en radius på 1,0 m Bruk Oppsett I bruk Innenfor en radius på 5,0 m Etterfylling Innenfor en radius på 2,0 m Service og vedlikehold Rengjøring Innenfor en radius på 1,0 m Nedstengning Vedlikehold Tabell 2.1: Faresoner og arbeidsområder på generatorenGenerelle sikkerhetsregler Merkelapper på generatoren

Merknad om etterfylling

Generelle sikkerhet sinstruksjoner

Tabell 2.2: Merkelapper på generatorenGenerelle sikkerhetsregler Generelle sikkerhetsin struksjoner

2.6 Generelle sikkerhetsinstruksjoner

Operatøren må kjenne til de forskjellige delene av generatoren og deres funksjon og være i stand til å bruke dem. Operatøren er ansvarlig for operasjonsikkerheten for generatoren. Operatøren er ansvarlig for å sikre mot uautorisert bruk av generatoren. Operatøren er påkrevd å gå med sitt personlige sikkerhetsutstyr. Merker på generatoren bør alltid være komplett og holdt i leselig stand. Generatorens konstruksjon kan ikke modifiseres på noen måte. Motorens nominelle omdreininger pr. minutt blir innstilt på fabrikken og kan ikke endres. Operasjonspåliteligheten og funksjonaliteten må kontrolleres før og etter hver gang den brukes. Generatoren kan bare benyttes i friluft. Ikke benytt åpen flamme, lys eller apparater som genererer gnist innenfor generatorens faresone. Røyking er strengt forbudt i generatorens faresone. Beskytt generatoren mot fukt og nedbør (regn, snø) ved bruk. Beskytt generatoren mot skitt og fremmedstoff ved bruk.Generelle sikkerhetsregler Generelle sikkerhetsin struksjoner

Generatoren kan bare transporteres etter at den er blitt kald. Generatoren kan bare transporteres i et kjøretøy hvis det har blitt tilstrekkelig sikret mot å velte Generatoren kan bare løftes på støtterammen som leveres for dette formålet. Generatoren kan bare settes opp på tilstrekkelig fast underlag. Generatoren kan bare settes opp på tilstrekkelig jevnt underlag. Generatoren må ikke stå på en våt overflate. Strømsikringen må kontrolleres før hver oppstart. Utstyret må ikke tildekkes når den er i bruk. Lufttilførselen må ikke hindres eller blokkeres. Ikke benytt starthjelpemidler. Apparater må ikke være tilkoblet ved oppstart. Kun testede og godkjente kabler kan benyttes til strømnettverket. Den totale effekten må ikke overgå den maksimale nominelle effekten for generatoren. Ikke bruk generatoren uten en lyddemper. Det er forbudt å bruke generatoren uten luftfiltre og med et åpent luftfilterdeksel. Transport Oppsett Generering av elektrisitetGenerelle sikkerhetsregler Generelle sikkerhetsin struksjoner

Det er forbudt å etterfylle drivstofftanken på generatoren mens den er i bruk. Det er forbudt å etterfylle drivstofftanken på generatoren når den fremdeles er varm. Benytt påfyllinghjelpemidler ved etterfylling. Det er forbudt å rengjøre generatoren mens den er i bruk. Det er forbudt å rengjøre generatoren når den fremdeles er varm. Det er forbudt å utføre service på generatoren mens den er i bruk. Det er forbudt å utføre service på generatoren når den fremdeles er varm. Operatøren kan bare utføre vedlikehold og reparasjon som beskrevet i denne bruksanvisningen. Alt annet vedlikehold eller reparasjonsoppgaver kan bare utføres av spesielt trente og autoriserte spesialister. Fjern alltid tennplugghylsen før du begynner vedlikehold og/eller reparasjoner. Vedlikeholdsintervallene spesifisert i motormanualen og i disse operasjonsinstruksjonene må overholdes. Generatoren bør settes ut av drift hvis den ikke skal brukes på mer enn 30 dager. Lagre generatoren i et tørt, låst rom. Forhindre at det akkumuleres harpikslignende rester i drivstoffsystemet ved å tilsette et hjelpestoff. Etterfylling Rengjøring Vedlikehold og reparasjonsarbeid Sette ut av driftGenerelle sikkerhetsregler Generelle sikkerhetsinstruksjoner

Innpakningsmaterialet må resirkuleres i henhold til bestemmelsene for miljøbeskyttelse som gjelder på arbeidsstedet. Arbeidsstedet må være beskyttet mot forurensning ved lekkasjer av væsker og gasser. Brukt eller rester av væsker eller gasser må resirkuleres i henhold til bestemmelsene for miljøbeskyttelse som gjelder på arbeidsstedet. Elektriske og elektroniske apparater, samt batterier og oppladbare batterier kan ikke kastes sammen med husholdningsavfall. Brukeren er påkrevd ved lov å returnere elektrisk og elektronisk utstyr, samt batterier og akkumulatorer når levetiden er over, til miljøstasjoner som er opprette for dette formålet, eller til det stedet hvor de ble kjøpt. Symbolet på produktet, bruksanvisningene eller innpakningen refererer til dette. Uttakbare batterier og akkumulatorer må tas ut av apparatene og avhendes separat. Når du resirkulerer vil du, ved å gjenvinne materiale eller oppnå annen form for gjenbruk av gammelt utstyr, gi et stort bidrag til å bevare miljøet vårt. Merknad om miljøbeskyttelseBeskriv else Generelle sikkerhetsinstruksjoner

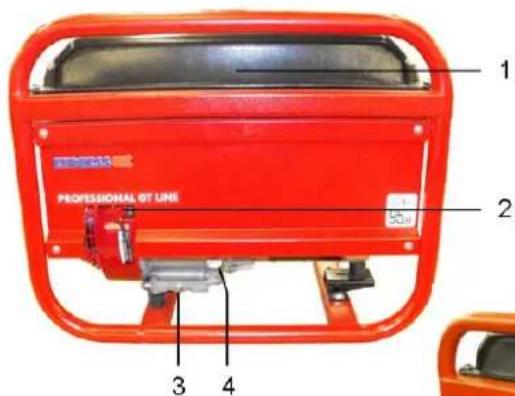

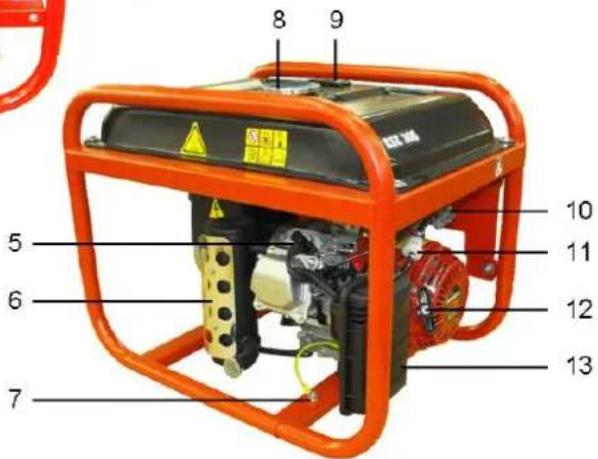

3.1 Funksjon og operasjonsmodus

Den synkrone generatoren er fast koplet til drivmotoren. Aggregatet er installert i en stabil ramme og montert elastisk på vibrasjonselementet på en måte som sørger for at det kun blir svake vibrasjoner. Strømavtakeren virker i henhold til modellen for en sprutbeskyttet 230 V / 50 Hz sikkerhetskontakt eller for 230V / 400V CEE strømkontakter. Strømgeneratoren er designet for mobilt bruk med en eller flere strømkrevende artikler (beskyttelsesseparasjon i henhold ti lVDE 100, del 551).Sette i drift Transport av generatoren

4.1 Transport av generatoren

Gå frem på følgende måte for å transportere generatoren. Disse kravene må oppfylles: Generatoren må være slått av Generatoren må ha blitt kald Drivstoffhanen er i posisjonen "Closed" (Lukket)

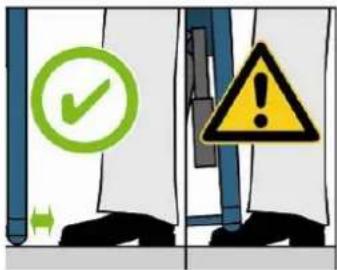

FORSIKTIG! Hvis apparatet sklir eller faller kan det føre til at hender og føtter kommer i klem. Merk at vekten på maskinen varierer mellom 41 og 86

(avhengig av modellen). Apparatet må bæres av 2 (ESE 206 / 306 HS-GT) eller 4 personer (ESE 406 / 606 (D) HS-GT (ES) ) Gå sakte. Ikke plasser føttene dine under apparatet

3. Bære generatoren til arbeidsstedet.

4. Sette ned generatoren.

5. Slipp støtterammen.

Gå frem på følgende måte for å sette opp generatoren. Disse kravene må oppfylles: Et jevnt og fast underlag utendørs

Apparatet må installeres fritt (det må ikke være tildekket) FORSIKTIG! Lekk motorolje og bensin kan forurense jordsmonnet og grunnvannet. Hindre lekka sje av motorolje og bensin. Generatore n er satt opp på følgende måte:

Gå frem på følgende måte for å etterfylle generatoren. Disse kravene må oppfylles: Apparatet må være slått av. Apparatet må være blitt kald. Tilstrekkelig ventilasjon må være tilgjengelig. FORSIKTIG! Lekkasjer med drivstoff kan brenne eller eksplodere. Unngå bensinlekkasje. Generatoren er skrudd av. Generatoren er blitt ka ld.

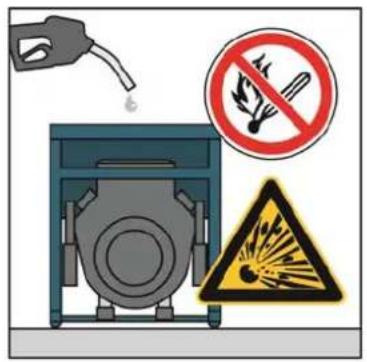

Unngå åpne flammer og gnister. FORSIKTIG! Lekkasjer med bensin kan forurense jordsmonnet og grunnvannet. Ikke fyll tanken helt opp.

Benytt etterfyllingshjelpe middel. FORSIKTIG! Feil drivstoff ødelegger motoren. Kun etterfylle med blyfri vanlig oktan ROZ 91. FORSIKTIG! Benyttelse sammen med E 10 er mulig.

Drivstoff som har vært lagret for en periode på mer enn 4 uker bør ikke benyttes.

Tørk grundig av påsprøytet drivstoff. KravSette i drift Fyll generatoren med motorolje

Etterfyll generatoren på følgende måte:

Apparatet er etterfylt.

4.4 Fyll generatoren med motorolje

FORSIKTIG! Generatoren blir alltid levert uten motorolje i den. det er ikke mulig å starte generatoren hvis oljenivået er for lavt, side n motoren er utstyrt med oljenivåmonitorering. Disse kravene må oppfylles: Apparatet må være slått av. Apparatet må være blitt kald. FORSIKTIG! Lekk motorolje og kan forurense jordsmonnet og grunnvannet. Ikke fyll opp veivkassen til maksimum (kontroller fyllingsnivået på oljepeilestaven).

FORSIKTIG! Motoren blir ødelagt hvis du bruker feil motorolje. Vennligst kontroller gjennomsnittlig omgivelsestemperatur, og fyll opp med typen olje som spesifiseres her:

Før fylletrakten ned i åpn ingen. (for eksempel en påfyllingstrakt ikke omfattet i leveransen)

3. Hell i motoroljen opp til kanten av påfyllingstrakten.

(se side 38 "Technical Data“) for mengden olje som skal brukes).

4. Fjern fylletrakten.

Gjenta fyllingsprosessen hvis oljenivået er for lavt.

Skru på plass oljepeilest aven igjen

Apparatet er nå fylt med motorolje. Fyll apparatet med motoroljeSette i drift Starte generatoren

Gå frem på følgende måte for å starte generatoren. Disse kravene må oppfylles: kontrollert og testet for el ektrisk sikkerhet

et tilstre kkelig oljenivå tilstrekkelig lufttilførsel/ventilasjon redskaper skrudd av eller koblet fra FORSIKTIG! Drivstoff og olje kan brenne eller eksplodere. Hindre lekka sje av motorolje og bensin. Ikke benytt starthjelpemidler. Unngå åpne flammer og gnister. Drivstofftilførselen finner sted over en egen tank på generatoren. Fig. 4.1: Åpne / lukke drivstoffhanen Bryterposisjon Drift Posisjon AV lukket horisontal PÅ åpen vertikal Tabell 4.1: Skift posisjon for drivstoffhanen. Krav Opprette drivstofftilførselSette i drift Starte generatoren

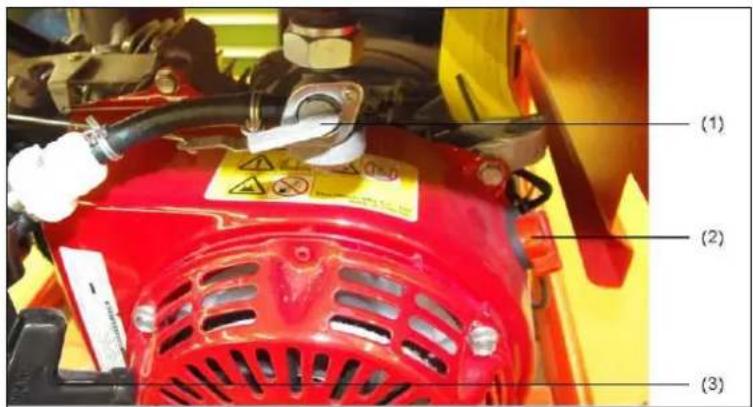

Opprett en forbindelse til bensintilførselsystemet på følgende måte:

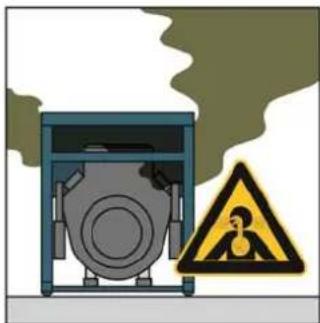

Sett drivstoffhanen til posisjonen "ON" (PÅ). Drivstofftilførselen er op prettet. FORSIKTIG! Eksos kan forårsake dødelig røykforgiftning. Sørg for tilstrekkelig ventilasjon. Benytt generatoren kun utendørs. FORSIKTIG! Varme deler kan antenne brennbare og eksplosive materialer. Unngå brennbart materiale på arbeidsstedet. Unngå eksplosivt materiale på arbeidsstedet. FORSIKTIG! Varme eller fukt ødelegger apparatet. Unngå overoppheting (tilstrekkelig ventilasjon).

Start motoren på følgende måte:

Trykk choken til Start-posisjon "se inskripsjonen

Sett motorbryteren til posisjonen "ON" (PÅ).

deretter et raskt og jevn t trekk.

Motoren starter. Støtt deg se lv med en hånd på håndtaket på apparatet for å trekke lettere.

Trykk choken til Start-posisjon "se inskripsjonen

Skru den nøkkelopererte bryteren hele veien til hø yre til START-posisjonen til motoren start er og deretter slipp.

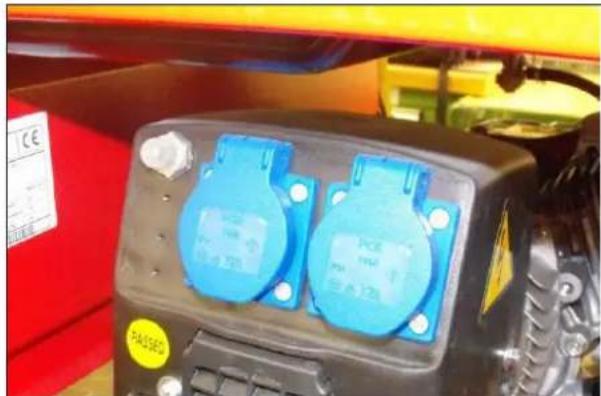

4.6 Koble til redskaper

Gå frem på følgende måte for å koble redskaper til generatoren. Disse kravene må oppfylles: generatoren startet en fullstendig oppvarmingsfase redskapet skrudd av

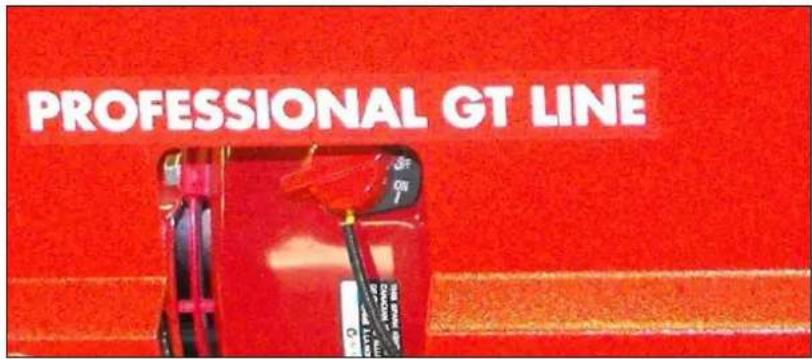

Gå frem på følgende måte for å slå av generatoren. FORSIKTIG! Varme deler kan antenne brennbare og eksplosive materialer. Unngå brennbart materiale på arbeidsstedet. Unngå eksplosivt materiale på arbeidsstedet. La generatoren kjøles n ed. Generatore n slås av på følgende måte:

Slå av eller koble fra strømkrevende redskaper.

Sett motorbryteren til posisjonen "OFF" (AV). Motoren er av.

ed. Generatoren er slått av.Sette i drift Sette generatoren ut av drift

4.8 Sette generatoren ut av drift

Hvis generatoren kun brukes meget sjeldent, kan de være vanskelig å få den til å starte. Generatoren bør derfor gå i omtrent 30 minutter i uken for å unngå slike problemer. Hvis du ikke trenger generatoren for en lengre periode, bør den settes ut av funksjon og settes til lagring. FORSIKTIG! Lekkasje av motorolje og drivstoff kan forurense jordsmonnet og grunnvannet. Gå frem på f ølgende måte for å sette generatoren ut av funksjon. Disse kravene må oppfylles: Redskaper slått av eller koblet fra Apparatet må være slått av.

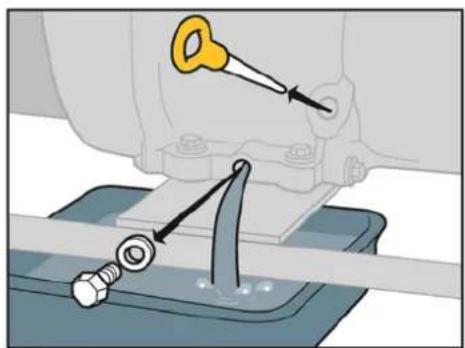

Apparatet er fremdeles noe varm Tappe ut motoroljen i generatore n på følgende måte: Fig. 4.4: Fjerne oljedreneringsskrue

1. Plasser et oljeoppsamlingsfat under

oljedrenerin gsskruen. Kapasiteten på oljedreneringsfatet varierer etter modell (0,6 to 1,1 liter). Nøyaktige detaljer finnes på side 38 i tabellen "Motoroljemengde". Benyttes kun en sjelden gang Lagring Krav Tappe ut motoroljen MerknadSette i drift Sette generatoren ut av drift

2. Utløs oljedreneringsskruen med en fastnøkkel og fjern.

Skru oljedreneringsskruen tilbake igjen og fest d en godt med fastnøkkelen.

Motoroljen har blitt tappe

Unngå åpne flammer og gnister.

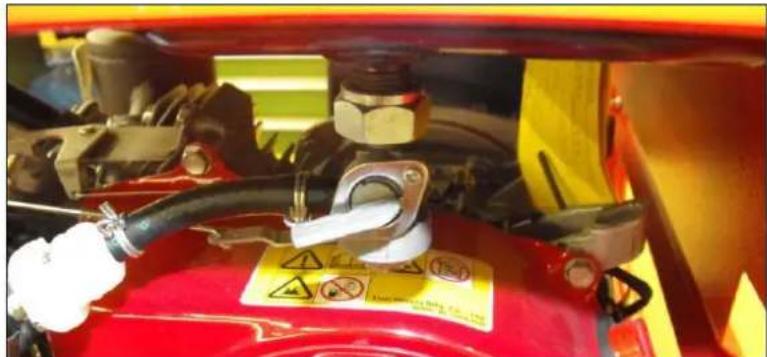

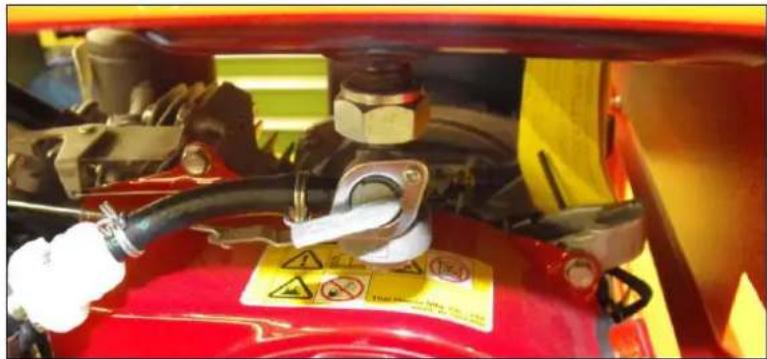

1. Plasser oppsamlingsbeholderen ved siden av

generatoren. Kapasiteten på oppsamlingsbeholderne varierer. Eksakte detaljer finnes på siden 38 i tabellen "Innholdet i tanken“ .

2. Skru drivstoffhanen til "OFF".

3. Fjern forsiktig drivstoffslangen fra forgasseren, og

Skru drivstoffhanen til "ON" (PÅ). Drivstoffet blir tappet. Miljøbeskyttelse Tømme bensintanken MERKSette i drift Sette generatoren ut av drift

Forsiktig fest drivstoffslangen til forgasseren igje

Bensinen blir tappet. Vedlikeholde motorro mmet på generatoren på følgende måte: Disse kravene må oppfylles:

Ta av tennpluggholderen

2. Skru ut tennpluggen ved hjelp av tennpluggnøkkelen.

Putt 1 ml olje i åpningen for tennplug gen.

Skru i tennpluggen igjen og fest den.

Trekk sakte noen ganger i kabelen som starter motoren, slik at o ljen blir fordelt i hele motorrommet.

Sett tennpluggholderen på plass igje

Motorrommet er nå vedlikeholdt. Miljøbeskyttelse Vedlikeholde motorrommet KravSette i drift Sette generatoren ut av drift

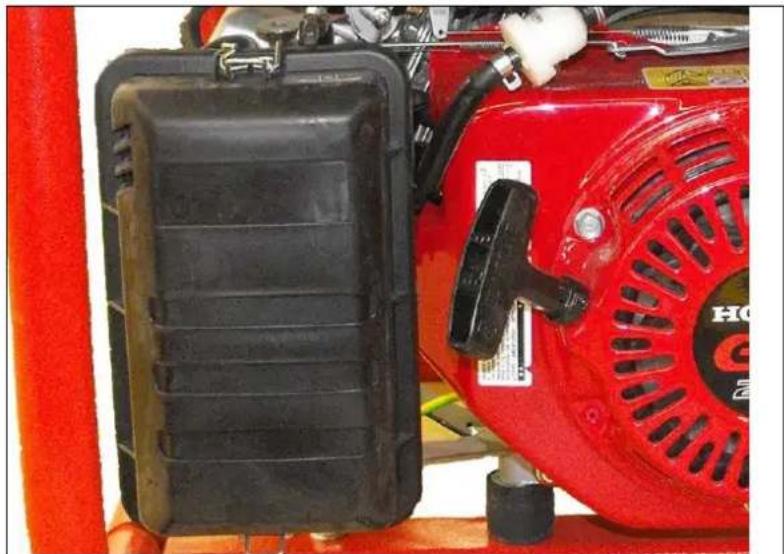

Rengjør luftfilteret på generatoren på følgende måte: Fig. 4.7: Fjern luftfilteret

1. Fjern luftfilterdekselet fra luftfilterhylsen.

2. Rengjør luftfilterinnholdet i en passende beholder med

4. Sett inn luftfilteret.

5. Sett på igjen luftfilterdekselet til luftfilterhylsen

Luftfilteret er rengjort og montert. Brukte eller rester av drivstoff, olje og rengjøringsmidler bør resirkuleres i henhold til miljøbestemmelsene som gjelder på stedet.

Rengjøre luftfilteret MiljøbeskyttelseVedlikehold e generatoren Vedlikeholdsplan

5 Vedlikeholde generatoren Vedlikehold eller reparasjonsarbeid som ikke er beskrevet i dette avsnittet, kan utelukkende utføres av personell fra produsenten.

5.1 Vedlikeholdsplan

Vedlikeholdsarbeidet bør utføres i henhold til tidsintervallene som blir gjengitt i bruksanvisningene til Honda-motoren. Skrueforbindelsene bør også kontrolleres før hvert bruk, og apparatet rengjort om nødvendig. Vedlikeholdsarbeid kan kun utføres av egnede personer. Utfør alt vedlikehold sarbeid i vedlikeholdsplanen i henhold til opplysningene gitt i bruks- og vedlikeholdsanvisningene for motoren. Vi anbefaler at dette arbeidet blir utført av en autorisert ENDRESS servicestasjon. Vedlikeholdsarbeid Tidsintervall i måneder eller brukstimer for hver bruk den første måneden eller 20t hver 3. måned eller 50t hver 6. måned eller 100t hvert år eller hver 300t Kontroller oljenivået

Rengjør luftfilteret

Rengjør forbrenningskammeret hver 500h (2) Kontroller/juster tennpluggene

Rengjør området rundt lydpotte, forbindelsesledd, og fjærer XVedlikeholde generatoren Kontrollere strømsikkerheten

Vedlikeholdsarbeid Tidsintervall i måneder eller brukstimer for hver bruk den første måneden eller 20t hver 3. måned eller 50t hver 6. måned eller 100t hvert år eller hver 300t Kontroller stand for skruer, muttere og bolter

Kun egnet autorisert personell kan kontrollere strømsikkerheten. Strømsikkerheten må kontrolleres hver gang før bruk av generatoren i henhold til de gjeldende VDE-bestemmelsene, EN- og DIN-standardene, og spesielt den gjeldende versjonen av BGV A3 ulykkesforebyggende bestemmelser.Feilsøking Kontrollere strømsikkerheten

6 Feilsøking Dette avsnittet inneholder feil og problemer som kan fjernes av egnet personell under drift. Hvert problem som oppstår, er beskrevet med den mulige årsaken og det respektive korrigerende tiltaket. Autorisert personell må umiddelbart slå av generatoren, og informere ansvarlig og autorisert servicepersonell hvis et problem ikke kan løses ved hjelp av følgende tabell. *En service stasjon anbefales for å få utført disse kontrollene og reparasjonene Funksjonsfeil Mulig årsak Korreksjon Ingen strøm tilgjengelig fra kontaktene Maskinhastigheten er for lav *Juster maskinhastigheten Frakoblet eller kortsluttet kabling Kontrollere de strømkrevende komponentene Rotor- eller statorvikling - åpen krets/kortsluttet *Test viklingsmotstanden; erstatt viklin gen om nødvendig Lav utgangspenning for nullbelastning Maskinhastigheten er for lav. *Juster maskinhastigheten Rotor- eller statorvikling åpen krets/kortsluttet *Test viklingsmotstanden; erstatt viklin gen om nødvendig Høy utgangspenning for nullbelastning Maskinhastigheten er for høy *Juster maskinhastigheten Lav utgangspenning under belastning Maskinhastigheten er for full belastning er for lav *Juster maskinhastigheten For stor belastning til stede Reduser eksisterende belastning En ujevn belastning presenterer Fjern hele belastningen, og deretter start dem igjen individuelt for å finne ut hvilken som fører til ujevn funksjon. Bråkete i drift Løs generator eller maskinskruer Fest alle monteringsdeler En ujevn utgangspenningFeilsøking Kontrollere strømsikkerheten

Funksjonsfeil Mulig årsak Korreksjon Kortslutning i generatorens felt/belastning *Kontroller viklingsmotstanden, erstatt feltviklingen og kontroller apparatene som belaste r for kortslutnin g om nødvend ig. Erstatt det defekte belastningapparatet. Feil ved peiler *Erstatt peileren. Maskinen starter ikke Tom for drivstoff Kontroller drivstoffet Drivstoffhanen i posisjonen "OFF" Sett drivstoffhanen i den åpne posisjonen "ON" Vippebryter i "OFF"-posisjon Sett vippebryteren i "ON"- posisjon Tennpluggholderen er skitten eller løs Rengjør tennpluggholderen. Still åpningen om nødvendig Tennplugg skitten Rengjør tennpluggen; erstatt om nødvendig Tabell 6.1: Problemer når generatoren er i drift *En servicestasjon anbefales for å få utført disse kontrollene og reparasjoneneTekniske sp esifikasjoner Kontrollere strømsikkerheten

7 Tekniske spesifikasjoner De tekniske spesifikasjonene for bruk av generatoren beskrives i dette avsnittet. Betegnelse Modell ESE 206 HS-GT ESE 306 HS-GT ESE 406 HS-GT ES Generator synkron synkron synkron Frekvens/beskyttelsesglass 50 Hz / IP 23 50 Hz / IP 23 50 Hz / IP 23 Merkespenning 230 V 1~ 230 V 1~ 230 V 1~ Maks. utgangseffekt (LTP)

96dB(A) 96dB(A) 97dB(A) Lengde i mm 637 637 800 Bredde i mm 473 473 538 Høyde i mm 500 500 576 Vekt i kg 41 43 61 / 66 (E-Start) Motoroljekvantum 0,6 liter 0,6 liter 1,1 liter Tabell 7.1: Tekniske spesifikasjoner for Generatoren T1 Tekniske spesifikasjoner

• målt på en avstand av 1 m og en høyde på 1,6 m i henhold til ISO 3744 (Del 10) ** målt i henh old til ISO 3744 (Del 10 )Tekniske sp esifikasjoner Kontrollere strømsikkerheten

• målt på en avstand av 1 m og en høyde på 1,6 m i henhold til ISO 3744 (Del 10) ** målt i henh old til ISO 3744 (Del 10 )Tekniske sp esifikasjoner Kontrollere strømsikkerheten

Betegnelse Verdi Enhet Innstille høyde over havet < 100 [m] Temperatur < 25 [°C] Relativ luftfuktighet < 30 [%] Tabell 7.3: Omgivelsestilstand for generatoren Effektreduksjon for hver ekstra Enhet 1% 100 [m] 4% 10 [°C] Tabell 7.4: Generatorens ytelsesreduksjon avhenger av omgivelsestilstanden Linje maks. linjelengde Enhet HO 7 RN-F (NSH öu) 1,5 mm

9 onformitetserklæringp Ekstrautstyr: Et hjulsett kan anskaffes valgfritt Gjør ting enklere ved å ha et hjulsett som egner seg for din generator: kan anskaffes som ekstrautstyr for følgende modeller: ESE 406 / 506 / 606 (D)HS-GT (ES) Bestillingsnr. 161 026 MerknadΟ∆ΗΓΙΕΣ ΧΡΗΣΗΣ
