BEDIENUNGSANLEITUNG ESE 406 HSGT Endress

HRBEDIENUNGSANLEITUNG Professional GT-Line www.endress-generators.de Power Generators

ESE 206 HS-GT Artikel-Nr. 112300 ESE 306 HS-GT Artikel-Nr. 112301 ESE 406 HS-GT Artikel-Nr. 112302

Artikel-Nr. 112306 ESE 506 DHS-GT Artikel-Nr. 112304 ESE 606 HS-GT Artikel-Nr. 112303

Artikel-Nr. 112307 ESE 606 DHS-GT Artikel-Nr. 112305

Artikel-Nr. 1123082 ENDRESS Elektrogerät ebau GmbH Neckartenzlinger Straße 39 D-72658 Bempflingen E-Mail: info@endress- generators.

WWW: http://www.endress-generators.de E134038 Mai 2011 © 2011, ENDRESS Elektrogerätebau GmbH Diese Dokumentation, einschließlich all ihrer Teile, ist urheberrechtlich geschützt. Jede Verwertung bzw. Veränderung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustimmung der Firma ENDRESS Elektrogerätebau GmbH unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeicherung und Verarbeitung in elektronischen Systemen. Herausgeber Dokumenten-Nummer Ausgabe-Datum Cop yright3 1 Zu dieser Anleitung ........................................................................................... 5

2.1.2 Vorhersehbarer Fehlgebrauch bzw. unsachgemäße Handhabung ........................ 8

2.4 Gefahrenbereiche und Arbeitsplätze ................................................................. 11

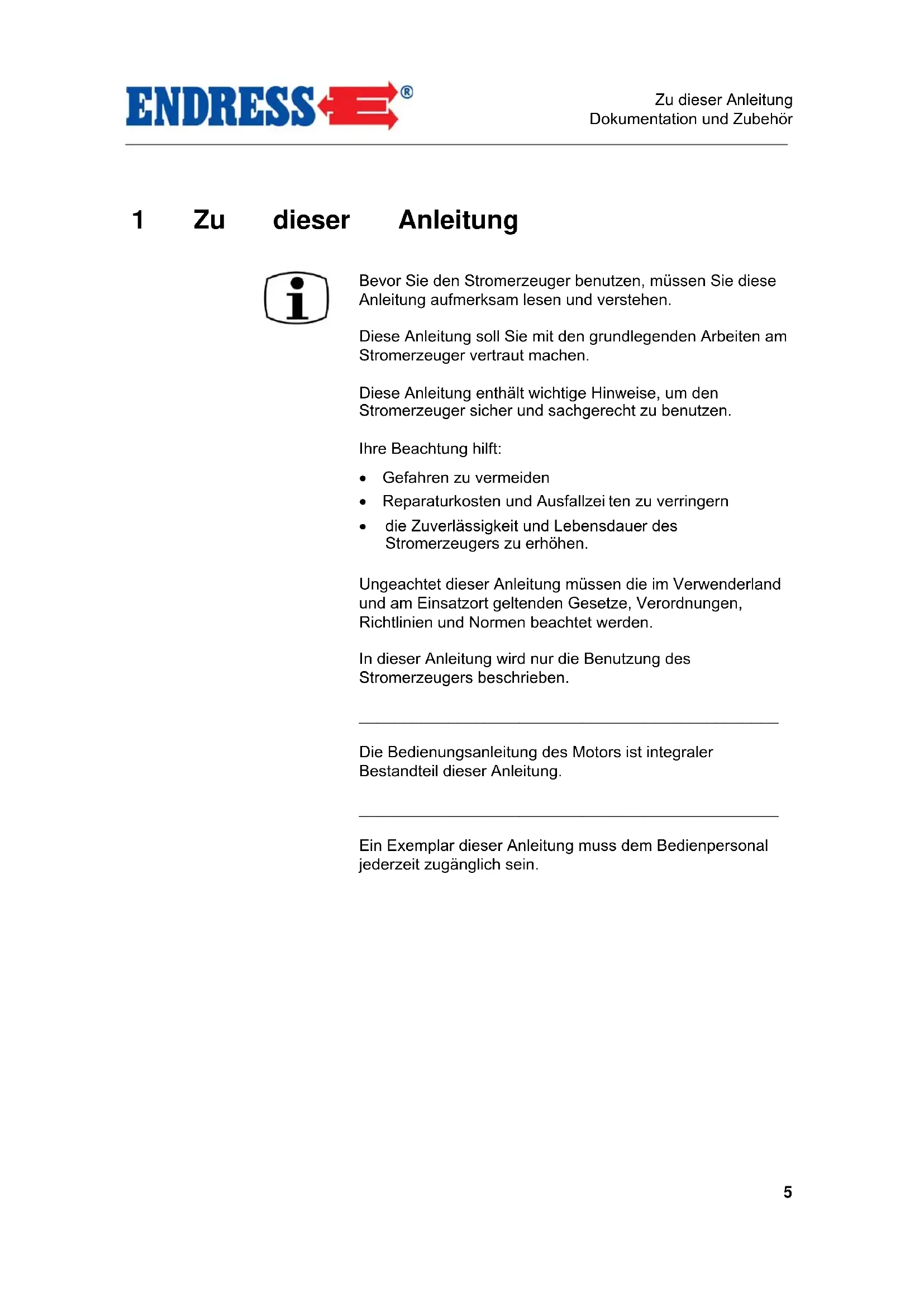

1 Zu dieser Anleitung Bevor Sie den Stromerzeuger benutzen, müssen Sie diese Anleitung aufmerksam lesen und verstehen. Diese Anleitung soll Sie mit den grundlegenden Arbeiten am Stromerzeuger vertraut machen. Diese Anleitung enthält wichtige Hinweise, um den Stromerzeuger sicher und sachgerecht zu benutzen. Ihre Beachtung hilft: Gefahren zu vermeiden Reparaturkosten und Ausfallzei ten zu verringern

die Zuverlässigkeit und Lebensdaue r des Stromerzeu gers zu erhö hen. Ungeachtet dieser Anleit ung müssen die im Verwenderland und am Einsatzort geltenden Gesetze, Verordnungen, Richtlinien und Normen beachtet werden. In dieser Anleitung wird nur die Benutzung des Stromerzeugers beschrieben.

Die Bedienungsanleitung des Motors ist integraler Bestandteil dieser Anleitung.

Ein Exemplar dieser Anleitung muss dem Bedienpersonal jederzeit zugänglich sein.Zu dieser A nleitung Dokumentation und Zubehör

1.1 Dokumentation und Zubehör

Neben dieser Bedienungsanleitung gibt es noch folgende Dokumente und Standardzubehör zu dem Stromerzeuger.

Bedienungsanleitung Motor Garantieinformationen Motor Bedienungsanleitung Generator

1.2 Sicherheitszeichen

Das Sicherheitszeichen stellt eine Gefahrenquelle bildlich dar. Warnung vor einer allgemeinen Gefahr Dieses Warnzeichen steht vor Tätigkeiten, bei denen mehrere Ursachen zu Gefährdungen führen können. Warnung vor explosionsgefährlichen Stoffen Dieses War nzeichen steht vor Tätigkeiten, bei denen die Gefahr einer Explosion, eventuell mit tödlichen Folgen, besteht. Warnung vor gefährlicher elektrischen Spannung Dieses War nzeichen steht vor Tätigkeiten, bei denen die Gefahr eines elektrischen Schlages, eventuell mit tödlichen Folgen, besteht. Warnung vor Umweltschädigenden Stoffen Dieses War nzeichen steht vor Tätigkeiten, bei denen eine Gefährdung der Umwelt, eventuell mit katastrophalen Folgen, besteht. Warnung vor heißen Oberflächen Dieses War nzeichen steht vor Tätigkeiten, bei denen die Gefahr einer Verbrennung, eventuell mit nachhaltigen Folgen, besteht.Allgemeine Sicherheitsb estimmungen Bestimmungsgemäße Verwendung

2 Allgemeine Sicherheitsbestimmungen In diesem Abschnitt finden Sie die grundlegenden Sicherheitsbestimmungen für den Betrieb des Stromerzeugers beschrieben. Jede Person, die den Stromerzeuger bedient oder mit diesem arbeitet, muss dieses Kapitel lesen und seine Bestimmungen in die Praxis umsetzen.

2.1 Bestimmungsgemäße Verwendung

Der Stromerzeuger entspricht dem Stand von Wissenschaft und Technik, sowie dem geltenden Sicherheitsbestimmungen zum Zeitpunkt des Inverkehrbringens im Rahmen seiner bestimmungsgemäßen Verwendung. Konstruktiv konnten weder der vorhersehbare Fehlgebrauch noch die Restgefahren vermieden werden, ohne die bestimmungsgemäße Funktionalität einzuschränken. Die Information über Gefahren erfolgt durch spezielle Warnhinweise entweder direkt am Stromerzeuger und/oder in der technischen Dokumentation.

2.1.1 Bestimmungsgemäße Verwendung

Der Stromerzeuger erzeugt im Rahmen eines Netzersatzbetriebes elektrische Energie zur Einspeisung in ein ortsbewegliches Verteilersystem. Der Stromerzeuger darf nur innerhalb der angegebenen Grenzen für Spannung, Leistung und Nenndrehzahl im Freien verwendet werden (siehe Typenschild). Der Stromerzeuger darf nicht an andere Energieverteilungs- (z.B. die öffentliche Stromversorgung) und Energieerzeugungssysteme (z.B. andere Stromerzeuger) angeschlossen werden. Der Stromerzeuger darf in explosionsgefährdeten Umgebungen nicht eingesetzt werden. Der Stromerzeuger darf in brandgefährdeten Umgebungen nicht eingesetzt werden.Allgemeine Sicherheitsb estimmungen Bestimmungsgemäße Verwendung

Der Stromerzeuger muss entsprechend der Vorgaben in der technischen Dokumentation betrieben werden. Jede nicht bestimmungsgemäße Verwendung bzw. alle nicht in dieser Anleitung beschriebenen Tätigkeiten am Stromerzeuger sind unerlaubter Fehlgebrauch außerhalb der gesetzlichen Haftungsgrenzen des Herstellers.

2.1.2 Vorhersehbarer Fehlgebrauch bzw. unsachgemäße Handhabung

Bei vorhersehbaren Fehlgebrauch bzw. unsachgemäße Handhabung des Stromerzeugers erlischt die EG- Konformitätserklärung des Herstellers und damit automatisch die Betriebserlaubnis. Vorhersehbarer Fehlgebrauch bzw. unsachgemäße Handhabung sind: Betrieb in explosionsgef ährdeten Umgebungen

Betrieb in brandgefährdeten Umgeb ungen

Betrieb in geschlossenen Räumen Betrieb bei direktem Regen- oder Schneebefall

Betrieb ohne die notwenigen Sicherheitsredundanzen Betrieb an bestehenden Stromversorgungsnetze

Betanken im heißen Zust and

Betanken im laufenden Betrieb Besprühen mit Hochdruckreinigern oder Feuerlösche inrichtungen Betrieb bei entfernten Schutzeinrich tungen

nicht eingehaltene Wart ungsintervalle

unterlassene Messungen und Prüfungen zur Früherkennung von Schäden unterlassen e Verschleiß teilwechsel nicht korrekt ausgeführte Wartungs- bzw. Reparaturarbeiten

fehlerhaft ausgeführte Wa rtungs- bzw. Reparaturarbeiten

nicht bestimmungsgemä ße VerwendungAllgemeine Sicherheitsb estimmungen Bestimmungsgemäße Verwendung

Analysiert und bewertet wurden die Restgefahren vor Konstruktions- und Planungsbeginn des Stromerzeugers mittels einer Gefahrenanalyse. Konstruktiv nicht vermeidbare Restgefahren während des gesamten Lebenszyklus des Stromerzeugers können sein:

Verletzungsgefahr Umweltgefä

Sachschäde n am Stromerzeuger

Sachschäde n an weiteren Sachwerten

Leistungs- bzw. Funktionalitätseinschränkungen Bestehende Restgefahren vermeiden Sie durch das praktische Umsetzen und Beachten dieser Vorgaben: der speziellen Warnhinw eise am Stromerzeuger

der allgemeinen Sicherheitshinweise in dieser Anleitung der speziellen Warnhinweise in dieser Anleitun

Lebensgefa hr für Personen kann am Stromerzeuger entstehen durch:

Fehlgebrauch unsachgemäße Handhabung fehlende Schutzeinricht ungen

defekte bzw. beschädigte elektrische Bauteile Berührung mit nassen Händen Kraftstoffdä mpfe

Motorabgase Verletzungsgefahr für Personen kan n am Stromerzeuger entstehen durch:

unsachgemäße Handhabung Transport heiße Teile zurückspringendes Starterseil des Motors Lebensgefahr VerletzungsgefahrAllgemeine Sicherheitsb estimmungen Bestimmungsgemäße Verwendung

Gefährdung für die Umwelt kann am Stromerzeuger entstehen durch:

unsachgemäße Handhabung

Betriebsstoffe (Kraftstoff, Schmierstoffe, Motoröl etc.) Abgasemission Lärmemission Brandgefahr Sachschäde n am Stromerzeuger können entstehen durch:

unsachgemäße Handhabung Überlastung Überhitzung

zu niedriger / hoher Ölstand des Motors

nicht eingehaltene Betriebs- und Wa rtungsvorgaben ungeeignete Betriebsstof

Sachschäde n an weiteren Sachwerten im Betriebsbereich des Stromerzeugers können entstehen durch:

unsachgemäße Handhabung Über- bzw. Unterspannung Leistungs- b zw. Funktionalitätseinschränkungen am Stromerzeuger können entstehen durch:

unsachgemäße Handhabung unsachgemäße Wartung bzw. Reparatur ungeeignete Betriebsstof

eine Aufstellhöhe über 100 Meter über dem Meeresspiegel

einer Umge bungstemperatur über 25°C

eine zu groß e Ausdehnung des Verteilernetzes Umw eltgefährdung Sachschäden am Stromerzeuger Sachschäden an weiteren Sachwerten Leistungs- bzw. Funktionalitäts- einschränkungenAllgemeine Sicherheitsb estimmungen Qualifikation und Pflichten

2.2 Qualifikation und Pflichten

Alle Tätigkeiten am Stromerzeuger dürfen nur von hierzu geeigneten Personen durchgeführt werden. Diese müssen,

die Unfallverhütungsvorschriften und Sicherheitsa nweisungen des Stromerzeugers ke nnen und anwenden können.

das Kapitel "Allgemeine Sicherheitsbestimmunge

die Inhalte des Kapitels "A llgemeine Sicherheitsb estimmunge n" verstanden haben.

die Inhalte des Kapitels "A llgemeine Sicherheitsb estimmungen" praktisch anwenden und umsetzen können. die technische Dokumentation verstanden haben und praktisch u msetzen kö nnen.

2.3 Persönliche Schutzausrüstung

Diese persönliche Schutzausrüstung müssen Sie bei allen in dieser Anleitung beschriebenen Tätigkeiten am Stromerzeuger tragen:

Gehörschutz Schutzhand schuhe

2.4 Gefahrenbereiche und Arbeitsplätze

Die Gefahrenbereiche und Arbeitsplätze (Arbeitsbereiche) am Stromerzeuger werden von den auszuführenden Tätigkeiten innerhalb der einzelnen Lebenszyklen bestimmt: Lebenszyklus Tätigkeit Gefahrenbereich Arbeitsbereich Transport im Fahrzeug Umkreis von 1,0 m keiner durch Bedienpersonal Umkreis von 1,0 m Betrieb Aufstellen Betreiben Umkreis von 5,0 m Tanken Umkreis von 2,0 m Pflege und Wartung Reinigen Umkreis von 1,0 m Stillsetzen Warten Tab. 2.1: Gefahrenbereiche und Arbeitsplätze am StromerzeugerAllgemeine Sicherheitsb estimmungen Kennzeichnungen am Stromerzeuger

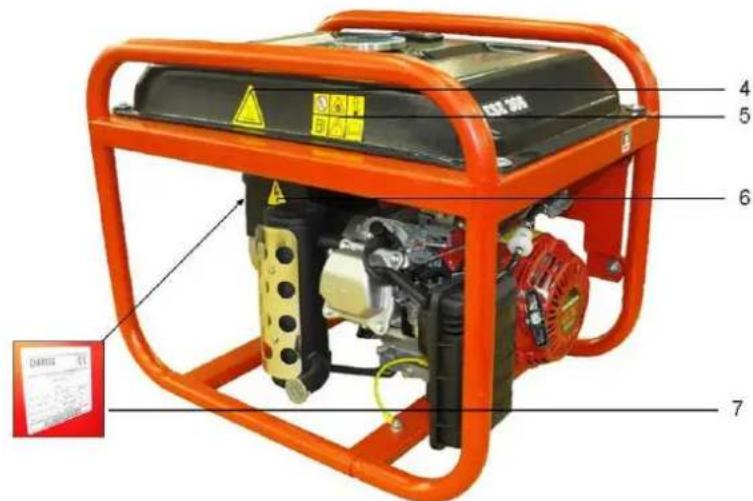

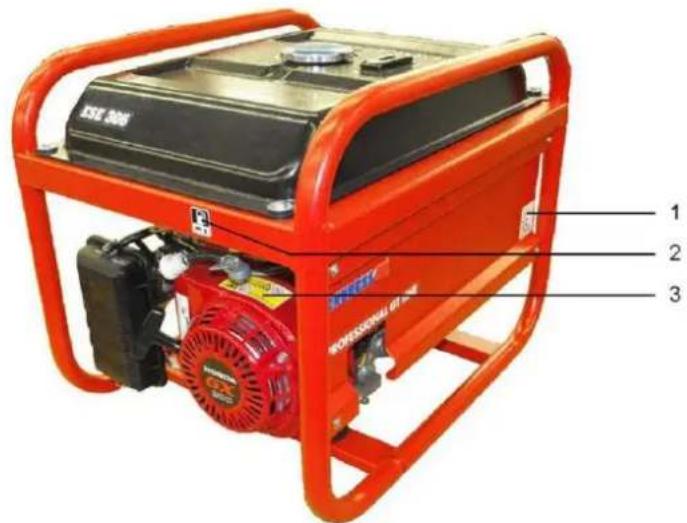

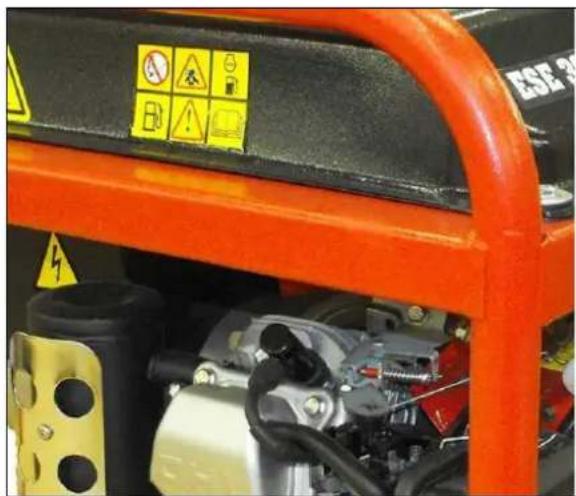

2.5 Kennzeichnungen am Stromerzeuger

Diese Kennzeichnungen müssen am Stromerzeuger angebracht und in einem gut lesbaren Zustand sein: Abb. 2.1: Kennzeichnungen am Stromerzeuger

Hinweis Schallleistungspegel

Allgemeine Sicherheitshinweise 2 Hinweis Betankung 6 Hinweis gefährliche elektrische Spannung 3 Allgemeine Sicherheitshinweise (Motor) 7 Typenschild Stromerzeuger (Seite Generator)) 4 Hinweis heiße OberflächeAllgemeine Sicherheitsb estimmungen Kennzeichnungen am Stromerzeuger

Kennzeichnung Bezeichnung NR. Allgemeine Warnhinweise

Allgemeine Warnhinweise Motor

Hinweis Heiße Oberflächen

Allgemeine Sicherheitsh inweise

Hinweis gefährliche elektrische Spannung

Typenschild Erklärung siehe Seite 38.

Tab. 2.2: Kennzeichnungen am StromerzeugerAllgemeine Sicherheitsb estimmungen Allgemeine Sicherheitshinweise

2.6 Allgemeine Sicherheitshinweise

Der Bediener muss die Bestandteile des Stromerzeugers und deren Funktion kennen und anwenden können. Der Bediener ist für die Betriebssicherheit des Stromerzeugers verantwortlich. Der Bediener ist für den Schutz vor unbefugtem Betrieb des Stromerzeugers verantwortlich. Der Bediener ist verpflichtet seine persönliche Schutzausrüstung zu tragen. Die Kennzeichnung des Stromerzeugers ist vollständig vorhanden und in lesbarem Zustand zu halten. Bauliche Veränderungen dürfen am Stromerzeuger nicht vorgenommen werden. Die Nenndrehzahl des Motors ist werksseitig fest eingestellt und darf nicht verändert werden. Vor und nach jedem Einsatz / Betrieb muss die Betriebssicherheit und Funktionalität überprüft werden. Der Stromerzeuger darf nur im Freien betrieben werden. Im Gefahrenbereich des Stromerzeugers kein offenes Feuer, Licht oder funkenverursachende Geräte benutzen. Im Gefahrenbereich des Stromerzeugers herrscht absolutes Rauchverbot. Den Stromerzeuger gegen Feuchtigkeit und Niederschläge (Regen, Schnee) geschützt betreiben. Den Stromerzeuger gegen Schmutz und Fremdkörper geschützt betreiben.Allgemeine Sicherheitsb estimmungen Allgemeine Sicherheitshinweise

Der Stromerzeuger darf nur im kalten Zustand transportiert werden. Der Stromerzeuger darf im Fahrzeug nur transportiert werden, wenn dieser ausreichend gegen Kippen gesichert ist. Der Stromerzeuger darf nur an dem hierfür vorgesehenen Tragerahmen angehoben werden. Den Stromerzeuger nur auf ausreichend standfestem Boden aufstellen. Den Stromerzeuger nur auf ebenem Boden aufstellen. Den Stromerzeuger nicht auf nassen Flächen aufstellen. Die elektrische Sicherheit muss vor jeder Inbetriebnahme geprüft werden. Das Gerät darf nicht abgedeckt sein. Die Luftzufuhr darf nicht behindert bzw. blockiert sein. Starthilfsmittel dürfen nicht verwendet werden. Die Verbraucher dürfen beim Starten nicht zugeschaltet sein. Für das Leitungsnetz dürfen nur geprüfte und zugelassene Kabel verwendet werden. Die abgenommene Gesamtleistung darf die maximale Nennleistung des Stromerzeugers nicht übersteigen. Der Stromerzeuger darf nicht ohne Schalldämpfer betrieben werden. Der Stromerzeuger darf nicht ohne Luftfilter und mit geöffneter Luftfilterabdeckung betrieben werden. Transportieren Aufstellen Strom erzeugenAllgemeine Sicherheitsb estimmungen Allgemeine Sicherheitshinweise

Der Eigentank des Stromerzeugers darf im laufenden Betrieb nicht betankt werden. Der Eigentank des Stromerzeugers darf im noch heißen Zustand nicht betankt werden. Einfüllhilfen zum Betanken verwenden. Der Stromerzeuger darf im laufenden Betrieb nicht gereinigt werden. Der Stromerzeuger darf im noch heißen Zustand nicht gereinigt werden. Der Stromerzeuger darf im laufenden Betrieb nicht gewartet werden. Der Stromerzeuger darf im noch heißen Zustand nicht gewartet werden. Nur die in dieser Anleitung beschriebenen Wartungs- bzw. Reparaturarbeiten dürfen vom Bediener durchgeführt werden. Alle weiteren Wartungs- bzw. Reparaturarbeiten dürfen nur von speziell ausgebildeten und autorisierten Fachkräften ausgeführt werden. Vor Beginn der Wartungs- bzw. Reparaturarbeiten immer den Zündkerzenstecker abziehen. Die in der Motorbedienungs-, sowie in dieser Anleitung vorgegebenen Wartungsintervalle sind einzuhalten. Wird der Stromerzeuger für mehr als 30 Tage nicht benötigt, ist dieser stillzulegen. Den Stromerzeuger an einem trockenen und verschlossen Raum aufbewahren. Harzige Rückstände im Kraftstoffsystem durch Zugabe eines Benzinzusatzes verhindern. Betanken Reinigen Warten und Reparieren StilllegenAllgemeine Sicherheitsb estimmungen Allgemeine Sicherheitshinweise

Das Verpackungsmaterial ist ent sprechend der am Einsatzort geltenden Vorschriften zum Umweltschutz dem Recycling zuzuführen. Der Einsatzort muss gegen eine Kontamination mit auslaufenden Betriebsstoffen geschützt werden. Verbrauchte oder restliche Betriebsstoffe sind entsprechend der am Einsatzort geltenden Vorschriften zum Umweltschutz dem Recycling zuzuführen. Elektrische und elektronische Geräte sowie Batterien und Akkus dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte sowie Batterien und Akkus am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Rücknahmenstellen oder an die Verkaufsstelle zurückzugeben. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Entnehmbare Batterien und Akkus müssen aus den Geräten entfernt werden und getrennt entsorgt werden. Mit der Wiederverwertung, der stofflichen Verwertung oder anderer Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Hinweis zum UmweltschutzBeschreibun

Allgemeine Sicherheitshinweise

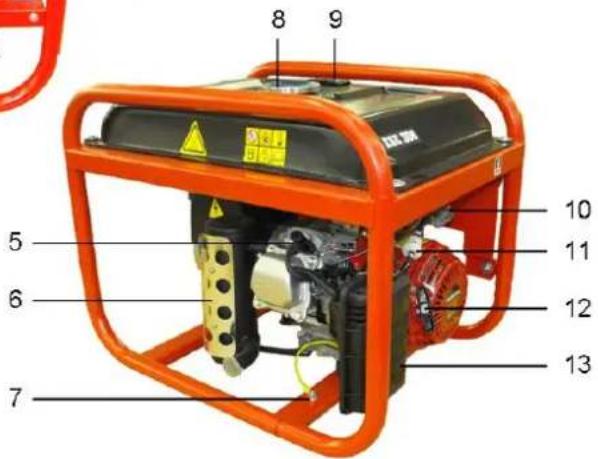

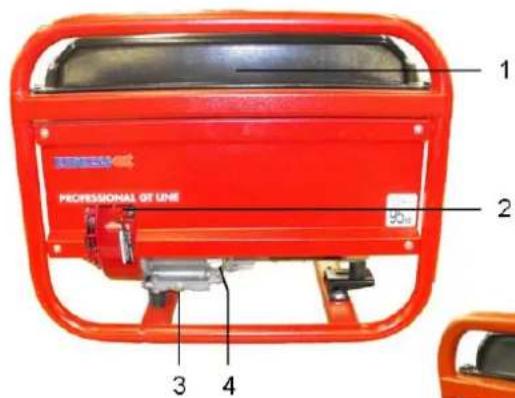

3 Beschreibung In diesem Abschnitt finden Sie die Bestandteile und Funktionalität des Stromerzeugers beschrieben. Abb. 3.1: Bestandteile des Stromerzeugers 1 Kraftstofftan k 8 Tankdeckel 2 Motorschalter 9 Kraftstofffüllstandanzeige 3 Ölablassschraube 10 Kraftstoffhahn 4 Öleinfüllschraube / Ölmesstab 11 Kraftstofffilter 5 Zündkerze 12 Reversierstarter (Startergriff) 6 Auspuff 13 Luftfilter 7 Schraube für PotentialausgleichBeschreibun

Funktion und Wirkungsweise

3.1 Funktion und Wirkungsweise

Der Synchrongenerator ist starr mit dem Antriebsmotor gekoppelt. Das Aggregat ist in einem stabilen Rahmen eingebaut und durch Schwingungselemente elastisch und vibrationsarm gelagert. Die Stromabnahme erfolgt je nach Modell über eine spritzwassergeschützte Schutzkontaktsteckdose 230 V / 50 Hz bzw. über CEE-Steckdosen 230V / 400V. Der Stromerzeuger ist für den mobilen Einsatz mit einer oder mehreren elektrischen Verbrauchern ausgelegt (Schutztrennung nach VDE 100, Teil 551).Inbetriebnah

Stromerzeuger transportieren

4 Inbetriebnahme In diesem Abschnitt finden Sie den Betrieb des Stromerzeugers beschrieben.

4.1 Stromerzeuger transportieren

So gehen Sie vor, um den Stromerzeuger zu transportieren. Diese Vorraussetzungen müssen erfüllt sein: Stromerzeuger ist ausgeschaltet Stromerzeuger ist abgekühlt Kraftstoffhahn steht in Stellung „Geschlossen“ VORSICHT! Das wegrutschende oder herabfallende Gerät kann Hände und Füße quetschen. Gewicht von ca. 41 bis 86 kg beachten (je nach Modell).

Gerät muss von 2 (ESE 206 / 306 HS-GT) bzw. von 4 Personen (ESE 406 / 606 (D)HS-

(ES) ) getragen werden Langsam gehen.

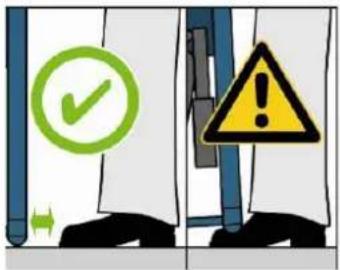

Füße nicht unter das Gerät bringen

1. Gerät am Rahmenrohr greifen.

Gerät zum Einsatzort tr agen.

n loslassen. Das Gerät ist an seinen Einsatzort ge tragen. Voraussetzungen Gerät tragenInbetriebnah

Stromerzeuger aufstellen

4.2 Stromerzeuger aufstellen

So gehen Sie vor, um den Stromerzeuger aufzustellen. Diese Vorraussetzungen müssen erfüllt sein: ebener und standfester Untergrund im Freien Einsatzort ist frei von brennbaren Stoffen Einsatzort ist frei von explosiven Stoffen

Gerät muss frei aufgeste llt werden (es darf nicht abgedeckt sein) ACHTUNG! Auslaufendes Motoröl und Benzin verschmutzt Erdreich und Grundwasser. Auslaufende s Motoröl und Benzin vermeiden. So stellen Sie das Gerät auf:

Gerät zum Einsatzort transportieren

Gerät falls erforderlich g egen Kippen / Verrutschen sichern.

Das Gerät ist aufgestellt. Voraussetzungen Gerät aufstellenInbetriebnahme Stromerzeuger betanken

4.3 Stromerzeuger betanken

So gehen Sie vor, um den Stromerzeuger zu betanken. Diese Vorraussetzungen müssen erfüllt sein:

ausgeschaltetes Gerät abgekühltes Gerät ausreichende Luftzu- und –abfuhr VORSICHT! Auslaufendes Benzin kann brennen oder explodieren. Auslaufendes Benzin vermeiden. Gerät ist ausgeschaltet. Gerät ist abgekühlt. Offenes Feuer und Funkenschlag ve rmeiden. ACHTUNG! Auslaufendes Benzin verschmutzt Erdreich und Grundwasser. Tank nicht maximal befüllen.

Einfüllhilfe verwenden. ACHTUNG! Falscher Kraftstoff zerstört den Motor. Nur bleifreies Normalbenzin ROZ 91 tanken. ACHTUNG! Der Betrieb mit E10 ist möglich. Nur verwenden Sie nur E10 mit ROZ 95. Kraftstoff der länger als 4 Wochen au fbewahrt wurde sollte nicht verwendet werden. Bei längerem Stillstand Kraftstofftank und Vergaser ent- leeren. Verspritzten Kraftstoff sorgfältig aufwischen. VoraussetzungenInbetriebnah

Stromerzeuger mit Motoröl befüllen

So betanken Sie den Stromerzeuger:

Kraftstoffhahn auf „OFF“ stellen.

Abfüllhilfe in den Tank einführen.

Das Gerät ist betankt.

4.4 Stromerzeuger mit Motoröl befüllen

ACHTUNG! Der Stromerzeuger wird grundsätzlich ohne Öl ausgeliefert. bei zu niedrigem Ölstand ist es nicht möglich da s Gerät zu starten, d

die Motoren mit einer Ölüberwachung ausgestattet sind. Diese Vorraussetzunge n müssen erfüllt sein:

ausgescha ltetes Gerät abgekühltes Gerät Gerät betanken VoraussetzungenInbetriebnah

Stromerzeuger mit Motoröl befüllen

ACHTUNG! Auslaufendes Motoröl verschmutzt Erdreich und Grundwasser. Kurbelkasten nicht maximal befüllen (Kontrolle de

Füllmenge am Ölmessstab). Einfüllhilfe

rwenden. ACHTUNG! Falsches Motoröl zerstört den Motor. Bitte überprüfen Sie die durchschnittliche Umgebungstemperatur und füllen Sie die im folgenden aufgeführte Ölsorte ein:

35° > … => SAE 40 oder 10W30; 10W40

Keine handelsüblichen Zusätze dem Öl beimischen. So befüllen Sie den Stromerzeuger mit Motoröl:

Abfüllhilfe in die Einfüllöffnung einfüh ren. (z.B. Einfülltrichter nicht im Lieferumfang)

3. Motoröl einfüllen bis zum Rand des Öleinfüllstutzens.

(Ölmenge siehe Seite 38 „Technische Daten“).

4. Abfüllhilfe entfernen.

5. Öl-Messstab hineinschrauben.

6. Bei zu niedrigem Ölstand Befüllen wiederholen.

Öl-Messstab wieder aufschrauben Das Gerät ist mit Motoröl befüllt. Gerät mit Motoröl befüllenInbetriebnah

Stromerzeuger starten

4.5 Stromerzeuger starten

So gehen Sie vor, um den Stromerzeuger zu starten. Diese Vorraussetzungen müssen erfüllt sein: geprüfte elek trische Sicherheit befüllter Kraftstoffbehälte

ausreichende Luftzu- un d -abfuhr

ausgeschalte te bzw. getrennte Verbraucher VORSICHT! Betriebsstoffe können brennen oder explodieren. Auslaufende s Motoröl und Benzin vermeiden. Keine Starthilfsmittel verwenden.

Offenes Feuer und Funkenschlag ve rmeiden. Die der Kraftstoffversorgung erfolgt über den Eigentank des Stromerzeugers. Abb. 4.1: Kraftstoffhahn öffnen / schließen Schalterstellung Funktion Position OFF Geschlossen horizontal ON Offen vertikal Tab. 4.1: Schalterstellungen Kraftstoffhahn. Voraussetzungen Kraftstoffv ersorgung herstellenInbetriebnah

Stromerzeuger starten

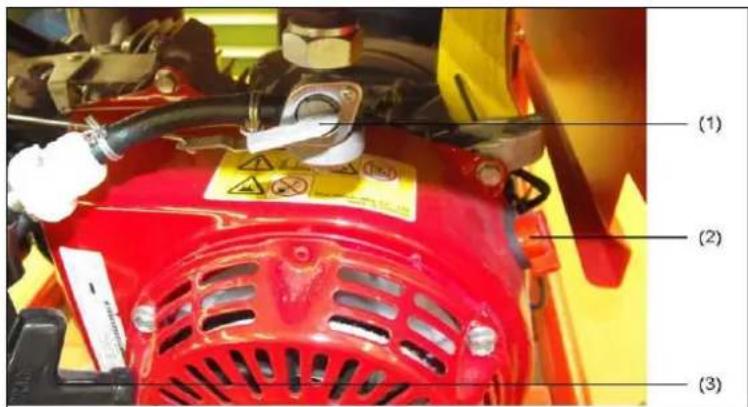

So stellen Sie die Kraftstoffversorgung her:

Kraftstoffha hn auf Position „ON“ stellen.

Die Kraftstoffversorgung ist hergeste llt. VORSICHT! Abgase verursachen Erstickungserscheinungen bis hin zum Tod. Für ausreichende Belüftung sorgen. Gerät nur im Freien betreiben. VORSICHT! Heiße Geräteteile können brennbare und explosive Stoffe entzünden. Brennbare Stoffe am Ei nsatzort vermeiden.

Explosive Stoffe am Einsatzort vermei den. ACHTUNG! Hitze oder Nässe zerstören das Gerät. Überhitzung vermeiden (ausreichende Belüftung). Nässe vermeiden.Inbetriebnah

Stromerzeuger starten

So starten Sie den Motor:

Choke in Startposition schieben „siehe Aufschrift Luftfilter“ (nur bei kaltem Motor).

2. Motorschalter auf Position „ON“ stellen.

Seilgriff bis zum Druckpunkt langsam herausziehen, dann mit einer schnellen gleichmäßigen Bewegung anziehen.

Der Motor lä uft an. Stützen Sie sich mit eine r Hand auf dem Griff des Gerätes ab, um sich das Anziehen zu erleichtern.

Choke in Grundstellung bringen. Der Motor ist gestartet.

Choke in Startposition schieben „siehe Aufschrift Luftfilter“ (nur bei kaltem Motor).

Schlüsselschalter ganz nach rechts in Pos. START drehen bis Motor startet und dann loslassen. Der Motor lä uft an.

Choke in Grundstellung bringen. Der Motor ist gestartet. Den Starter nur kurz (max. 5 – 10 sec) aktivieren. Motor nie mit abgeklemmter Batterie starten oder laufen lassen. Die elektrischen Verbraucher können nach einer Warmlaufphase von ca. einer Minute angeschlossen bzw. zugeschaltet werden. HANDSTART ELEKTROSTART HINWEIS HINWEISInbetriebnah

Verbraucher anschließen

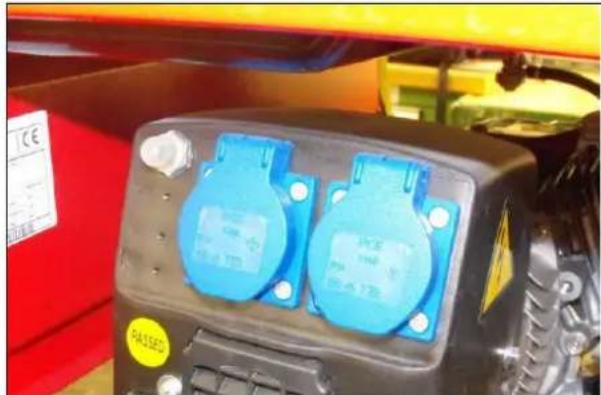

4.6 Verbraucher anschließen

So gehen Sie vor, um Verbraucher an den Stromerzeuger anzuschließen. Diese Vorraussetzungen müssen erfüllt sein:

gestarteter Stromerzeu ger

abgeschlo ssene Warmlaufphase

ausgescha lteter Verbraucher VORSICHT! Stromschläge verursachen Verletzungen bis hin zum Tod. Der Stromerzeuger darf nicht an and ere Energieverteilungs- (z.B. die öffentliche Stromversorgung) und Energieerzeu gungssystem e (z.B. andere Stromerzeuger) angeschlossen werden. Sie können Verbraucher mit einem Schutzkontaktstecker 230 V Wechselstrom (oder 400 V Drehstrom nur ESE 506 / 606 DHS-GT) anschließen. Abb. 4.2: Verbraucher anschließen Voraussetzungen Verbrauche r anschließenInbetriebnah

Stromerzeuger ausschalten

4.7 Stromerzeuger ausschalten

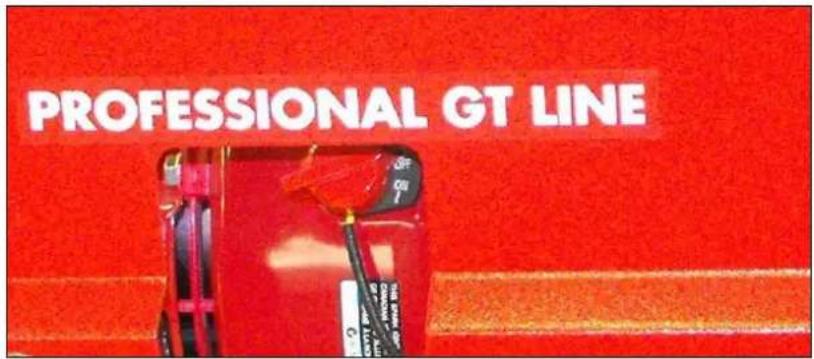

So gehen Sie vor, um den Stromerzeuger auszuschalten. VORSICHT! Heiße Geräteteile können brennbare und explosive Stoffe entzünden. Brennbare Stoffe am Ei nsatzort vermeiden.

Gerät abkühlen lassen. So schalten Sie das Gerät aus:

Verbraucher abschalten oder trennen.

Motor ca. zwei Minuten weiterlaufen lassen. Abb. 4.3: Motor ausschalten

Motorschalter Position „OFF“ stellen.

Kraftstoffhahn auf Position „OFF“ stellen.

Gerät abkühlen lassen. Das Gerät ist ausgeschaltet.Inbetriebnah

Stromerzeuger stilllegen

4.8 Stromerzeuger stilllegen

Wird der Stromerzeuger nur selten verwendet, können sich Schwierigkeiten beim Starten ergeben. Um diesen Problemen vorzubeugen sollte der Stromerzeuger ca. 30 Minuten pro Woche laufen. Benötigen Sie den Stromerzeuger über einen längeren Zeitraum nicht, legen Sie den Stromerzeuger still und lagern ihn ein. ACHTUNG! Auslaufendes Motoröl und Treibstoff verschmutzt Erdreich und Grundwasser. So gehen Sie vor, um de n Stromerzeuger stillzulegen. Diese Vorraussetzungen müssen erfüllt sein: ausgeschalte te bzw. getrennte Verbraucher ausgescha ltetes Gerät Gerät noch etwas warm So lassen Sie das Motoröl im Stromerzeuger ab: Abb. 4.4: Öl-Ablassschraube entfernen

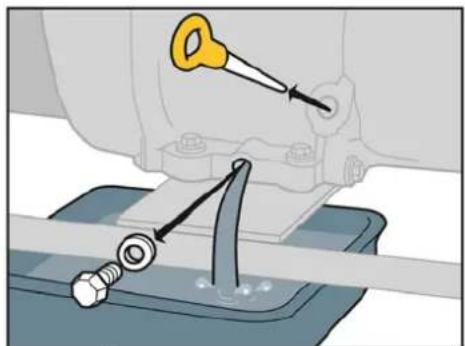

1. Öl-Auffangbehälter unter die Öl-Ablassschraube stellen.

Das Fassungsvermögen des Auffangbehälters ist unterschiedlich je nach Modell (0,6 bis 1,1 Liter).Genaue Angaben finden Sie auf der Seite 38 in der Tabelle „Motor-Ölmenge“. Seltener Gebrauch Lagerung Voraussetzungen Motoröl abl assen HinweisInbetriebnah

Stromerzeuger stilllegen

2. Öl-Ablassschraube mit Gabelschlüssel lösen und

3. Motoröl ablassen.

Verbrauchte oder restliche Betriebsstoffe sind entsprechend der am Einsatzort geltenden Vorschriften zum Umweltschutz dem Recycling zuzuführen.

Öl-Ablassschraube wieder einschrau ben und mit Gabelschlüssel fest ziehe

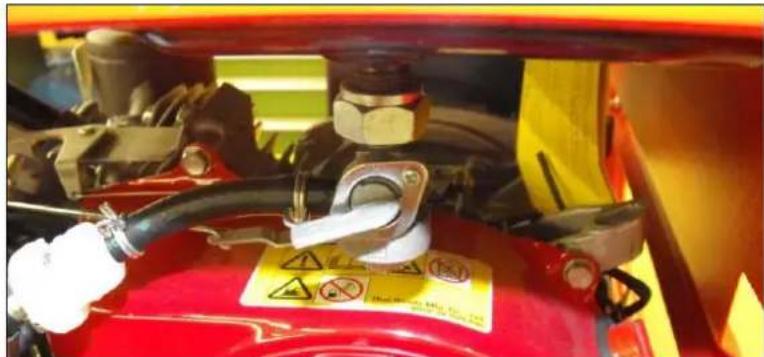

Das Motoröl ist abgelas sen. So entleeren Sie den Benzintank des Stromerzeugers: Abb. 4.5: Kraftstoffhahn schließen VORSICHT! Auslaufendes Benzin kann brennen oder explodieren. Auslaufendes Benzin vermeiden.

Gerät ist ausgeschaltet. Gerät ist abgekühlt. Offenes Feuer und Funkenschlag ve rmeiden.

1. Auffangbehälter neben den Stromerzeuger stellen.

Das Fassun gsvermögen des Auffangbehälters ist unterschiedlich je nach Modell. Genaue Angaben finden Sie auf der Seite 38 in der Tabelle „Tankinhalt“.

2. Kraftstoffhahn auf „OFF“ stellen.

Treibstoffschlauch vorsichtig vom Vergaser löse n und in den Auffangbehälter richten.

Kraftstoffhahn auf „ON“ stellen. Benzin wird abgelassen. Umweltschutz Benzintank entleeren HINWEISInbetriebnah

Stromerzeuger stilllegen

Verbrauchte oder restliche Betriebsstoffe sind entsprechend der am Einsatzort geltenden Vorschriften zum Umweltschutz dem Recycling zuzuführen.

Kraftstoffhahn auf „OFF“ stellen.

Treibstoffschlauch wieder vorsichtig am Vergaser befestigen.

Das Benzin ist abgelas sen. So konservieren Sie den Motorra um des Stromerzeugers: Diese Vorraussetzungen müssen erfüllt sein:

ausgescha ltetes Gerät

kein Treibstoff mehr im Tank

Kraftstoffhahn steht auf „OFF“ Abb. 4.6: Zündkerzenstecker abziehen

Zündkerze mit Zündkerzenschlüsse l herausschrauben.

Ca. 1 ml Öl in die Öffnung für die Zündkerze geb en.

Zündkerze wieder einschrauben und festziehen

Seilzug für d en Motorstart mehrere Male langsam ziehen, damit sich d as Öl im Motorra um verteilt.

Zündkerzenstecker wieder aufstecke

Der Motorra um ist konserviert. Umw eltschutz Motorraum konservieren VoraussetzungenInbetriebnah

Stromerzeuger stilllegen

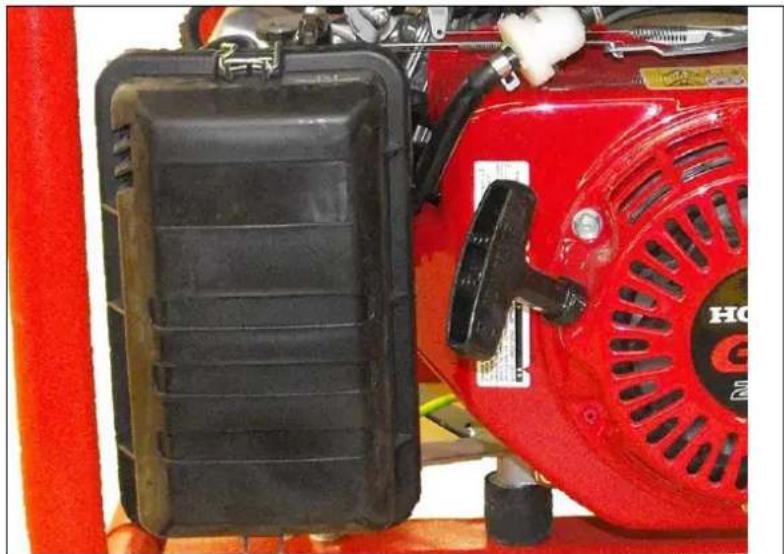

So reinigen Sie den Luftfilter des Stromerzeugers: Abb. 4.7: Luftfilter entfernen

Luftfilterdeckel vom Luftfiltergehäuse entfernen.

Luftfiltereinsatz in einem geeigneten Behälter in warmem Wasser mit Spülmittel oder mit nicht brennbarem Waschbenzin reinigen.

Motoröl auf Filter gießen und überschüssiges Öl herausdrücken.

Luftfilterdeckel wieder an Luftfilterge häuse anbringen

Luftfilter ist gereinigt un d montiert. Verbrauchte oder restliche Betriebsstoffe und Reinigungsmittel sind e ntsprechend der am Einsatzort geltenden Vorschriften zum Umweltschutz dem Recycling zuzuführen. Luftfilter reinigen UmweltschutzStromerzeu ger warten Wartungsplan

5 Stromerzeuger warten In diesem Abschnitt nicht beschriebene Wartungs- bzw. Reparaturarbeiten dürfen nur vom Personal des Herstellers ausgeführt werden.

Die Wartungsarbeiten sind nach den angegebenen Zeitintervallen in der Honda Motorenbedienungsanleitung durchzuführen. Zusätzlich sollten vor jedem Betrieb die Schraubverbindungen überprüft werden und falls erforderlich das Gerät gereinigt werden. Wartungsarbeiten dürfen nur von hierzu geeigneten Personen ausgeführt werden. Alle im Wartungsplan au fgeführten Wartungsarbeiten führen Sie entsprechend den Angaben in der Betriebs- und Wartungsanleitung des Motors aus. Wir empfehlen, diese Arbeiten von einer autorisierten ENDRESS Servicestation ausführen zu lassen. Wartungsarbeit Zeitintervall in Monaten oder Betriebsstunden bei jedem Gebrauch Erster Monat oder 20h Alle 3 Monate oder 50h Alle 6 Monate oder 100h Jedes Jahr oder alle 300h Ölstand kontrollieren

Luftfilter überprüfen

Luftfilter auswechseln (X)

Zündkerzen überprüfen/einstellen

Ablagerungsbecher reinigen

Brennraum reinigen alle 500h (2) Lehrlaufdrehzahl überprüfen/einstellen

(2) Ventilspiel überprüfen/einstellen

(2) Kraftstofftank und -filter wechseln

Bereich um Schalldämpfer, Gestänge und Federn reinigen XStromerzeu ger warten Elektrische Sicherheit prüfen

Wartungsarbeit Zeitintervall in Monaten oder Betriebsstunden bei jedem Gebrauch Erster Monat oder 20h Alle 3 Monate oder 50h Alle 6 Monate oder 100h Jedes Jahr oder alle 300h Sitz von Schrauben, Muttern und Bolzen prüfen

Elektrische Sicherheit

Zustand und Dichtigkeit der Kraftstoffleitungen und Anschlüsse prüfen. Alle 2 Jahre (2) (falls erforderlich austauschen)

von einem ENDRESS-Vertragshändler durchzuführen

5.2 Elektrische Sicherheit prüfen

Die elektrische Sicherheit darf nur von hierzu autorisiertem Personal geprüft werden. Die elektrische Sicherheit ist entsprechend der einschlägigen VDE-Bestimmungen, EN- und DIN-Normen und speziell der Unfallverhütungsvorschrift BGV A3 in den jeweiligen gültigen Fassungen vor jedem Betrieb zu prüfen.Hilfe bei Schwierigkeite

Elektrische Sicherheit prüfen

6 Hilfe bei Schwierigkeiten In diesem Abschnitt finden Sie die von geeigneten Personen während des Betriebs behebbaren Schwierigkeiten beschrieben. Jede auftretende Schwierigkeit ist mit ihrer möglichen Ursache und der jeweiligen Maßnahme zur Behebung beschrieben. Ist eine Schwierigkeit mit untenstehender Tabelle nicht zu beheben, hat das autorisierte Personal den Stromerzeuger umgehend außer Betrieb zu setzen und das zuständige und autorisierte Servicepersonal zu informieren. *Für diese Prüfung bzw. Reparatur wird eine Servicestation empfohlen Störung mögliche Ursache Abhilfe Kein Strom aus den Steckdosen Maschinendrehzahl zu niedrig *Maschinendrehzahl einstellen Offene oder kurzgeschlossene Verkabelung Verbraucher prüfen Läufer oder Statorwicklung - offen/kurzgeschlossen *Wicklungswiderstand testen, falls notwen dig, Wicklung erneuern Geringe Ausgangsspannung bei Nulllast Maschinendrehzahl zu niedrig. *Maschinendrehzahl einstellen Läufer oder Statorwicklung offen/kurzgeschlossen *Wicklungswiderstand testen, falls notwen dig Wicklung erneuern Hohe Ausgangsspannung bei Nulllast Maschinendrehzahl zu hoch *Maschinendrehzahl einstellen Geringe Ausgangsspannung unter Last Maschinendrehzahl bei Volllast zu niedrig *Maschinendrehzahl einstellen Zuviel Last vorhanden Vorhandene Last reduzieren Unausgeglichene Last vorhanden Gesamte Last wegnehmen, dann wieder einzeln aufbringen, um festzustellen, welche hiervon die ungleichmäßige Funktion hervorruft. Geräuschvoller Betrieb Lose Generator- oder Maschinenschraube Alle Montageteile festziehen Ungleichmäßige AusgangsspannungHilfe bei Schwierigkeite

Elektrische Sicherheit prüfen

Störung mögliche Ursache Abhilfe Kurzschluss Generatorfeld/- last *Wicklungswiderstand prüfen, Feldwicklun g austausch en, falls notwen

Lastvorrichtungen auf Kurzschlus

prüfen. Defekte Lastvorrichtung auswechseln. Fehlerhaftes Lager *Lager auswechseln. Maschine läuft nicht an Kein Kraftstoff Kraftstoff prüfen Kraftstoffhahn in Position “OFF” Kraftstoffhahn in Öffnungsposition bringen „ON“ Motorschalter in „OFF“ - Position Motorschalter in „ON“ - Position bringen Zündkerzenstecker verschmutzt oder lose Zündkerzenstecker reinigen. Öffnung einstellen, auswechseln, falls notwendig Zündkerze verschmutzt Zündkerze reinigen, erneuern falls notwendig Tab. 6.1: Schwierigkeiten beim Betrieb des Stromerzeugers *Für diese Prüfung bzw. Reparatur wird eine Servicestation empfohlenTechnisch e Daten Elektrische Sicherheit prüfen

7 Technische Daten In diesem Abschnitt finden Sie die Technischen Daten zum Betrieb des Stromerzeugers beschrieben. Bezeichnung Modell ESE 206 HS-GT ESE 306 HS-GT ESE 406 HS-GT (ES) Generator synchron synchron synchron Frequenz / Schutzart 50 Hz / IP 23 50 Hz / IP 23 50 Hz / IP 23 Nennspannung 230 V 1~ 230 V 1~ 230 V 1~ Max. Leistung (LTP) VA 2900 3400 5100 Dauerleistung (COP) Watt

Nennleistungsfaktor cos/ (phi) 0,9 0,9 0,9 Motortyp Honda GX160 1-Zyl. 4-Ta kt OHV luftgekühlt Honda GX200 1-Zyl. 4-Ta kt OHV luftgekühlt Honda GX270 1-Zyl. 4-Ta kt OHV luftgekühlt Hubraum in cm³ 163 196 270 Leistung (3000 U/min) kW 2,5 3,3 4,6 Tankinhalt (Liter) 20 20 30 Schalldruckpegel am Arbeitsplatz L

88dB(A) 89dB(A) 89dB(A) Schalldruckpegel in 7m Entfernung L

71dB(A) 71dB(A) 72dB(A) Schallleistungspegel **

96dB(A) 96dB(A) 97dB(A) Länge in mm 637 637 800 Breite in mm 473 473 538 Höhe in mm 500 500 576 Gewicht kg 41 43 61 / 66 (E-Start) Motor-Ölmenge 0,6 Liter 0,6 Liter 1,1Liter Tab. 7.1: Technische Daten Stromerzeuger T1 Technische Daten *gemessen in 1m Abstand und 1,6m Höhe entsprechend ISO 3744 (Teil10) **geme ssen entsprechend ISO 3744 (T eil10)Technisch e Daten Elektrische Sicherheit prüfen

Bezeichnung Modell ESE 506 DHS-GT ESE 606 HS-GT (ES) ESE 606 DHS-GT (ES) Generator synchron synchron synchron Frequenz / Schutzart 50 Hz / IP 23 50 Hz / IP 23 50 Hz / IP 23 Nennspannung 230 V 1~ 400 V 3~ 230 V 1~ 230 V 1~ 400 V 3~ Max. Leistung (LTP) VA 4200 6300 7200 5500 8300 Dauerleistung (COP) Watt 2800 4300 5500 3700 5600 Nennleistungsfaktor cos/ (phi) 0,9 0,8 0,9 0,9 0,8 Motortyp Honda GX270 1-Zyl. 4-Ta kt OHV luftgekühlt Honda GX390 1-Zyl. 4-Ta kt OHV luftgekühlt Honda GX390 1-Zyl. 4-Ta kt OHV luftgekühlt Hubraum in cm³ 270 389 389 Leistung (3000 U/min) kW 4,6 6,0 6,0 Tankinhalt (Liter) 30 30 30 Schalldruckpegel am Arbeitsplatz L

89dB(A) 89dB(A) 89dB(A) Schalldruckpegel in 7m Entfernung L

72dB(A) 72dB(A) 72dB(A) Schallleistungspegel **

97dB(A) 97dB(A) 97dB(A) Länge in mm 800 800 800 Breite in mm 538 538 538 Höhe in mm 576 576 576 Gewicht kg 69 73 / 78 (E-Start) 81 / 86 (E-Start) Motor-Ölmenge 1,1Liter 1,1 Liter 1,1 Liter Tab. 7.2: Technische Daten Stromerzeuger T2 *gemessen in 1m Abstand und 1,6m Höhe entsprechend ISO 3744 (Teil10) **geme ssen entsprechend ISO 3744 (T eil10)Technisch e Daten Elektrische Sicherheit prüfen

Bezeichnung Wert Einheit Aufstellhöhe über Normalnull < 100 [m] Temperatur < 25 [°C] relative Luftfeuchtigkeit < 30 [%] Tab. 7.3: Umgebungsbedingungen des Stromerzeuger Leistungsreduzierung je zusätzliche Einheit 1 % 100 [m] 4 % 10 [°C] Tab. 7.4: Leistungsminderung des Stromerzeuger in Abhängigkeit von den Umgebungsbedingungen Leitung max. Leitungslänge Einheit HO 7 RN-F (NSH öu) 1,5 mm

100 [m] Tab. 7.5: Maximale Leitungslänge des Verteilernetzes in Abhängigkeit vom Leitungsquerschnitt ENDRESS Elektrogerätebau GmbH ESE 206 HS-GT Neckartenzlinger Straße 39 Generating set ISO 8528 D-72658 Bempflingen, Germany Pr (COP) 2,2 kW S/N 112300/ 00001 cos φr 0,9 fr 50Hz Ur 1~ 230 V Ir 10,9A IP 23 hmax 1000m Tmax 40°C Class G1 Mfg 2011 m 41 kg Nennleistung in kW Seriennummer Nennleistungsfaktor Nennfrequenz in Hertz Nennspannung in Volt Nennstrom in Ampere Internationale Schutzklasse Maximale Aufstellhöhe in Metern Maximale Umgebungstemperatur Ausführungsklasse Baujahr Masse in Kilogramm Umgebungsbedingungen Leistungsminderung Verteilungsnetz Erklärung TypenschildGewährleistung Elektrische Sicherheit prüfen

8 Gewährleistung Bei gewerblichem Einsatz beträgt die Garantie 6 Monate ab Kaufdatum. Bei Gewährleistungsanspruch oder Ersatzteilbedarf wenden Sie sich bitte an den Händler bei dem Sie unser Produkt gekauft haben. Beachten Sie bitte, dass Sie Ihrem defekten Gerät in jedem Fall folgende Unterlagen beifügen: Kaufbeleg (Kassenzettel oder Rechnung

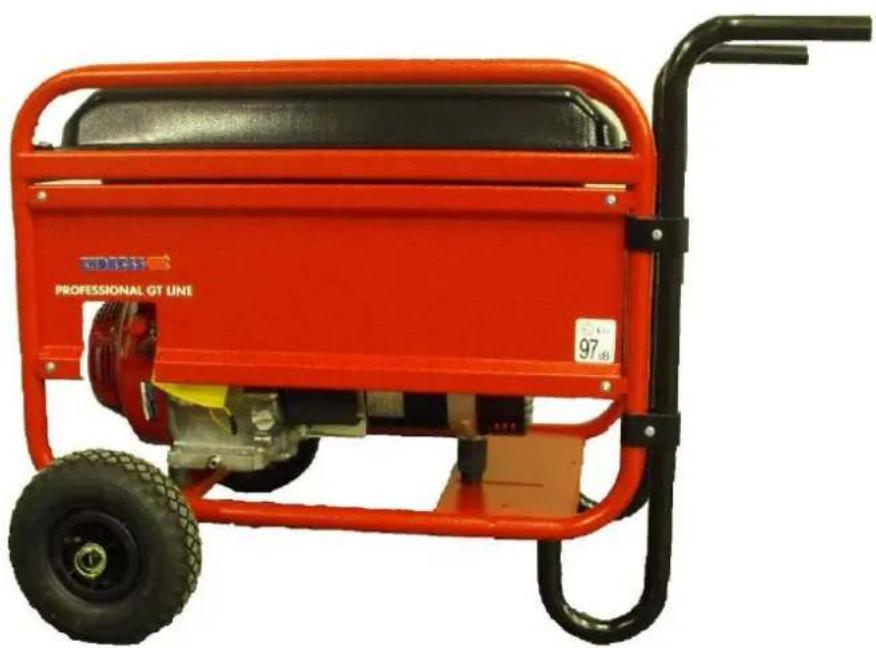

Beschreibung des aufgetretenen Mangels Service – Hotline Telefon:[phone] E-Mail: [e-mail] ENDRESS Elektrogerätebau GmbH●Neckartenzlinger Straße 39●D 72658 Bempflingen Telefon: [phone] Telefax: [phone] E-Mail:[e-mail]42p Zubehör: Radsatz als Option erhältlich Machen Sie sich’s leichter mit dem passenden Radsatz für Ihren Stromerzeuger: Erhältlich als Zubehör für folgende Modelle: ESE 406 / 506 / 606 (D)HS-GT (ES) Bestell Nr. 161 026 NotizenOPERATING INSTRUCTIONS Professional GT-Line www.endress-generators.de Power Generators

Artikelnr. 1123082 ENDRESS Elektrogerät ebau GmbH Neckartenzlinger Straße 39 D-72658 Bempflingen E-post inf o@endress-generators.

Pozycja nr 1123082 ENDRESS Elektrogerät ebau GmbH Neckartenzlinger Straße 39 D-72658 Bempflingen E-mail: info@endress- generators.
