| Merke | Fein |
| Modell | KBM 50 auto QW |
| Type | Magnetisk søylebor med automatisk mating |
| Tiltenkt bruk | Boring med kjernerfreser og spiralbor, rømming, plansenking, gjenging av magnetiske materialer |
| Opptatt effekt (P1) | Se typeskilt (ikke spesifisert i utdraget) |
| Avgitt effekt (P2) | Se typeskilt |
| Tomgangshastighet (høyrerotasjon) | Justerbar i trinn (ikke spesifisert) |
| Tomgangshastighet (venstrerotasjon) | Justerbar i trinn |
| Maks. borekapasitet i stål (HM kjernerfreser) | Opptil 50 mm (i henhold til modellnavnet) |
| Maks. borekapasitet i stål (HSS spiralbor) | Opptil 50 mm |
| Maks. chuckkapasitet | Ikke spesifisert (tilpasset standard boreverktøy) |
| Vekt (ifølge EPTA) | Ca. 50 kg (estimat for en maskin i denne kategorien) |
| Referansespenning (U) | 230 V (typisk verdi, sjekk typeskiltet) |
| Frekvens (f) | 50 Hz (typisk) |
| Mål (L × B × H) | Ikke spesifisert (se bruksanvisningen for nøyaktige verdier) |
| Tillatt omgivelsestemperatur | 0 °C til 40 °C |
| Lydtrykknivå (LpA) | Se bruksanvisning (målt verdi) |
| Lydeffektnivå (LwA) | Se bruksanvisning |
| Hånd-arm vibrasjoner (ah) | Se bruksanvisning (i henhold til EN 62841) |
| Sikkerhetsanordning | PRCD jordfeilbryter, beskyttelse mot omstart, magnetisk overvåking |
| Spesielle funksjoner | Automatisk mating, gjennombruddsgjenkjenning, automatisk retur, hastighetsminne, reversibel rotasjonsretning |
| Kjølesystem | Tilførsel av skjærevæske via tank eller spray (avhengig av konfigurasjon) |
| Vedlikehold | Blås ventilasjonsåpningene med tørr trykkluft, stram svalehalen om nødvendig, bytt ut slitte klistremerker |
| Reservedeler | Tilgjengelig på www.fein.com; originale deler anbefales |
| Garanti | Lovbestemt garanti og produsenterklæring (se bruksanvisning) |
Ofte stilte spørsmål - KBM 50 auto QW Fein
Brukerspørsmål om KBM 50 auto QW Fein
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Boremaskin i PDF-format gratis! Finn veiledningen din KBM 50 auto QW - Fein og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. KBM 50 auto QW av merket Fein.
BRUKSANVISNING KBM 50 auto QW Fein
Hånd-arm-vibrationer
Vedligeholdelse og kundeservice.
Overensstemmelseserklæring.
Teknisk materiale hos:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Miljøbeskyttelse, bortskaffelse.

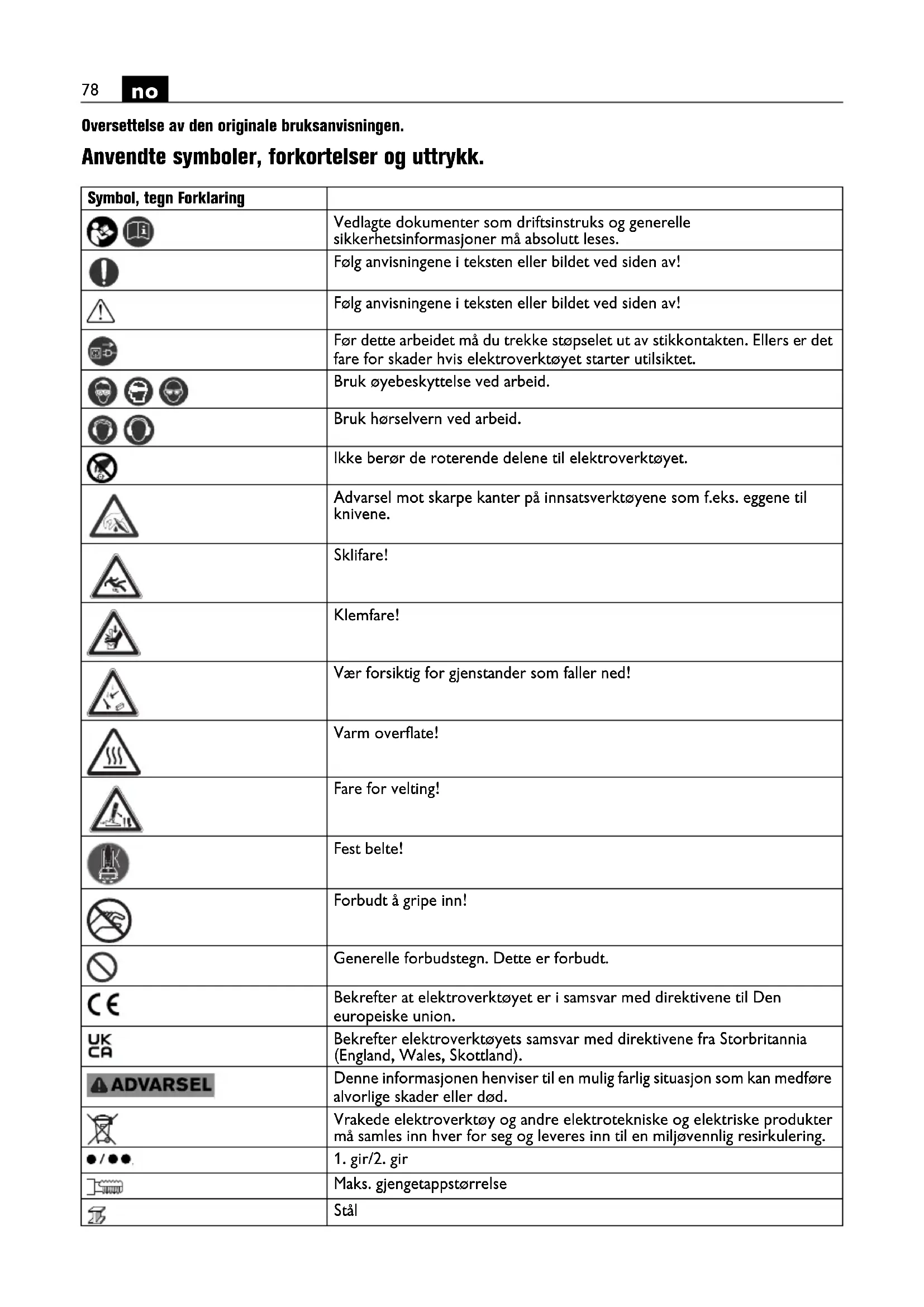

Oversettelse av den originale bruksanvisningen.
Anvendte symboler, forkortelser og uttrykk.
| Symbol, tegn Forklaring | ||
 | Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner må absolutt leses. | |
 | Følg anvisningene i teksten eller bildet ved siden av! | |
| [IWX33] | Følg anvisningene i teksten eller bildet ved siden av! | |
 | Før dette arbeidet må du trekke støpselet ut av stikkontakten. Ellers er det fare for skader hvis elektroverktøyet starter utilsiktet. | |
[HHS2]  | Bruk øyebeskyttelse ved arbeid. | |
| [ZKAS] | Bruk hørselvern ved arbeid. | |
 | Ikke berør de roterende delene til elektroverktøyet. | |
 | Advarsel mot skarpe kanter på innsatsverktøyene som f.eks. eggene til knivene. | |
 | Sklifare! | |
 | Klemfare! | |
 | Vær forsiktig for gjenstander som faller ned! | |
 | Varm overflate! | |
 | Fare for velting! | |
 | Fest belte! | |
 | Forbudt å gripe inn! | |
 | Generelle forbudstegn. Dette er forbudt. | |
 | Bekrefter at elektroverktøyet er i samsvar med direktivene til Den europeiske union. | |
 | Bekrefter elektroverktøyets samsvar med direktivene fra Storbritannia (England, Wales, Skottland). | |
 | Denne informasjonen henviser til en mulig farlig situasjon som kan medføre alvorlige skader eller død. | |
 | Vrakede elektroverktøy og andre elektrotekniske og elektriske produkter må samles inn hver for seg og leveres inn til en miljøvennlig resirkulering. | |
| [SDTC] | 1. gir/2. gir | |
| [STCT] | Maks. gjengetappstørrelse | |
| Stål | ||
| Symbol, tegn Forklaring | ||
 | Lavt turtall | |
 | Høyt turtall | |
 | Tilstrekkelig magnetholdekraft | |
 | Ikke tilstrekkelig magnetholdekraft | |
 | Væsketilførsel åpnet. | |
 | Væsketilførsel stengt. | |
 | Starting av boremotoren. Dreieretning mot høyre | |
 | Stansing av motoren | |
 |  | Starting av boremotoren. Dreieretning mot høyre |
 |  | Starting av boremotoren i tastdrift. Dreieretning mot venstre |
 |  | Trinnvis reduksjon av turtallet |
 |  | Trinnvis økning av turtallet |
 |  | Stansing av motoren |
 |  | Inn-/utkobling av magneten |
 | Personvernbryteren (***) PRCD er innkoblet, kontrollampen lyser rødt. | |
 | Personvernbryteren (***) PRCD er utkoblet, kontrollampen lyser ikke. | |
| [sɛtɪ] | Produkt med basisolasjon og ekstra berørbare lededyktige deler som er koblet til jordledningen. | |
| * Verdi gjelder for KBM 50 auto i manuell maskindrift | ||
| (**) Kan inneholde sifre eller bokstaver | ||
| (****) Personvernbryteren (PRCD) | kan finnes i det landet den ble introdusert påmarkedet på grunn av nasjonale forskrifter om arbeidervern eller lovbestemmelser. | |
| (Ax - Zx) Merking for interne formål | ||
| Tegn Enhet internasjonal | Enhet nasjonal Forklaring | ||
| P_1 | W W Opptatt effekt | ||
| P_2 | W W Avgitt effekt | ||
| n_OR | /min, min ^-1 , rpm, r/min | min ^-1 | Turtall, ubelastet (høyregang) |
| n | /min, min ^-1 , rpm, r/min | min ^-1 | Turtall |
| n_OL | /min, min ^-1 , rpm, r/min | min ^-1 | Turtall, ubelastet (venstregang) |
| Tegn | Enhet internasjonal | Enhet nasjonal | Forklaring |
| in | inch inch Mål - tommer | ||
| UV V Spenning | |||
| fHz Hz Frekvens | |||
| M... | mm mm Mål, metrisk | ||
| ∅ mm mm Diameter til en rund del | |||
| HM mm mm Maks bord diameter i stål opptil 400 N/mm | ^2 _hardmetall (kjernebor) | ||
| HSS mm mm Maks bord diameter i stål opptil 400 N/mm | ^2 _høystyrkestål (kjernebor) | ||
| HSS mm mm Maks bord diameter i stål opptil 400 N/mm | ^2 _høystyrkestål (spiralbor) | ||
| mm mm Maks. spennområde til borchucken | |||
| mm mm Diameter ved brotsjing | |||
| mm mm Diameter forsenking | |||
| kg | kg | Vekt tilsvarende EPTA-Procedure 01 | |
| T_a | °C | °C | Tillatt omgivelsestemperatur |
| L_pA | dB dB Lydtrykknivå | ||
| L_wA | dB dB Lydeffektnivå | ||
| L_pCpeak | dB dB Maksimalt lyd trykknivå | ||
| K... | Usikkerhet | ||
| a | m/s ^2 | m/s ^2 | Svingningsemisjonsverdi iht. EN 62841 (vektorsum fra tre retninger) |
| a_h | m/s ^2 | m/s ^2 | Middels svingningsverdi (kjerneboring) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Basis- og avledede enheter fra det internasjonale enhetssystemet SI. | |
For din egen sikkerhet.
ADVARSEL
Les gjennom alle advarslene og anvisningene. Unnlatelse av å
overholde advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene.
Ikke bruk dette elektroverktøyet før du har lest og forstått denne driftsinstruksen og de vedlagte "Generelle sikkerhetsinformasjonene" (doku-
mentnummer 3 41 30 465 06 0). Oppbevar de angitte papirene til senere bruk og overrekk disse sammen med elektroverktøyet hvis det lånes bort eller selges videre.
Følg også de vanlige nasjonale arbeidsmiljøbestemmelsene.
Elektroverktøyets formål:
Kjernebormaskin til boring med kjerne- og spiralbor, til brotsjing, forsenking og gjengeskjæring på materialer med magnetiserbar overflate med FEIN-godkjente innsatsverktøy og tilbehør i værbeskyttede omgivelser. I støyutsatte omgivelser er en redusering av driftskvaliteten mulig, som tidsmessig begrenset svikt, tidsmessig redusering av funksjon eller formålsmessig drift, hvor det er nødvendig at feilen fjernes av betjeningspersonen.
Dette elektroverktøyet er også beregnet til bruk på vekselstrømgeneratorer med tilstrekkelig ytelse, som oppfyller kravene i standard ISO 8528, modellklasse G2. Denne standarden oppfylles ikke hvis den såkalte klirrfaktoren overskrider 10 %. I tvilstilfeller må du informere deg om den generatoren du bruker. Vær derved oppmerksom på driftsinstruksen og de nasjonale bestemmelsene for installasjon og drift av vekselstrømgeneratoren.
Sikkerhetsinformasjon.
Når du utfører borearbeider som krever bruk av væske, må du lede væsken bort fra arbeidsområdet eller bruke en beholder for å samle opp væsken. Slike forsiktighetsforanstaltninger holder arbeidsområdet tørt og reduserer risikoen for elektrisk støt.
Hold elektroverktøyet på de isolerte gripeflatene, när du utfører arbeider der skjæreverktøyet kan treffe på en skjult strømledning eller den egne nettledningen.
Når skjæreverktøyene kommer i kontakt med en spenningsførende ledning kan dette også sette elektroverktøyets metalliske deler under spenning og medføre elektrisk støt.
Bruk hørselvern under boringen. Innvirkningen av støy kan forårsake tap av hørsel.
Hvis elektroverktøyet blokkerer, kan du ikke lenger utføre fremføringen og du må slå av elektroverktøyet. Kontroller grunnen for blokkeringen og fjern årsaken for innsatsverktøy som er gått i klem.
Når du vil starte en kjernebormaskin som sitter i arbeidsstykket på nytt, kontroller før innkoblingen, om innsatsverktøyet roterer fritt. Når innsatsverktøyet er gått i klem, roterer det muligens ikke og dette kan medføre overbelastning av verktøyet eller at kjernebormaskinen løsner fra arbeidsstykket.
Gjennomfør aldri boringer over hodehøyde og boringer mot veggen, når maskinen bare er festet på vakuumplaten. Ved tap av vakuumet løsner vakuumplaten fra arbeidsstykket.
Sørg ved boringen gjennom vegger eller tak for at personer og arbeidsområde på den andre siden er beskyttet. Borkronen kan gå utover borehullet og borkjernen kan falle ut på den andre siden.
Ikke bruk dette verktøyet for arbeider med væsketilførsel over hodehøyde. Når væske trenger inn i elektroverktøyet øker dette risikoen for elektrisk støt.
La kabelbeskyttelsen omgående skiftes ut ved skader. En defekt kabelbeskyttelse kan føre til overoppheting av maskinen.
Spesielle sikkerhetsinformasjoner.
Bruk verneutstyr. Bruk visir eller vernebriller avhengig av typen bruk. Bruk hørselvern. Vernebrillene må være egnet til å holde unna partikler som slynges bort ved forskjellige typer arbeid. En permanent høy støybelastning kan medføre tap av hørselen.
Ikke berør de skarpe kantene på kjerneboret. Det er fare for kroppsskader.
Kontroller kjernebor før du begynner med arbeidet for å unngå kroppsskader. Bruk bare kjernebor som ikke er skadet eller deformert. Skadede eller deformerte kjernebor kan medføre alvorlige skader.
Sikre alltid elektroverktøyet med den medleverte spennstroppen. Spesielt på skrånende eller ujevne flater er det fare for velting ved maskiner uten sikring.
Gi ved disse arbeider over hodehøyde akt på gjenstander som faller ned som f.eks. borkjerner og spon.
Utfør arbeid på loddrette byggeelementer eller over hodet uten bruk av kjølemiddelbeholderen. Bruk da en kjølemiddelspray. Hvis det renner væske inn i elektroverktøyet er det fare for elektriske støt.
Hold hender, klær osv. alltid unna spon som roterer for å unngå skader. Sponene kan forårsake skader. Bruk alltid berøringsbeskyttelse.
Forsøk ikke å fjerne innsatsverktøyet så lenge det fortsatt roterer. Dette kan forårsake alvorlige skader.
Pass på skjulte elektriske ledninger, gass- og vannrør. Kontroller arbeidsområdet f.eks. med et metallsøkeapparat før arbeidet påbegynnes.
Ikke bearbeid materialer som inneholder magnesium. Det er brannfare.
Ikke bearbeid CFK (karbonfiberforsterket plast) og ikke materialer som inneholder asbest. Disse gjelder som kreftfremkallende.
Det er forbudt å skru eller nagle skilt eller tegn på elektroverktøyet. En skadet isolasjon gir ingen beskyttelse mot elektriske støt. Bruk klebeskilt.
Ikke overbelast elektroverktøyet eller oppbevaringskofferten og bruk disse heller ikke som stige eller stillas.
Overbelastning eller når man står på elektroverktøyet eller oppbevaringskofferten kan medføre at tyngdepunktet til elektroverktøyet eller til oppbevaringskofferten flyttes oppover og at disse velter.
Bruk kun reservedeler eller tilbehør som er levert og godkjent av produsenten. En sikker bruk kan ikke garanteres selv om annet tilbehør som passer til elektroverktøyet blir benyttet.
Rengjør ventilasjonsåpningene til elektroverktøyet med ikke-metalliske verktøy med jevne mellomrom. Motor-viften trekker støv inn i motorhuset. Dette kan forårsake elektrisk fare når det samles for mye metallstøv.
Før lagringen: Fjern innsatsverktøyet.
Lagre elektroverktøyet bare i kofferten eller i emballasjen.
Sjekk strømledningen og støpselet mht. skader før igangsetting.
Bruk elektroverktøyet alltid sammen med en person-vernbyter [***] PRCD.
Sjekk før arbeidene begynner alltid personvernbryteren ( ^*** ) PRCD for forskriftsmessig funksjon (se side 82).
Hånd-arm-vibrasjoner
Vibrasjonsnivået som er angitt i disse anvisningene er målt iht. en målemetode som er standardisert i EN 62841 og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg også til en foreløpig vurdering av svingningsbelastningen.
Det angitte svingningsnivået representerer de vanlige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan øke vibrasjonsbelast-
ningen tydelig for hele arbeidstiden.
Til en nøyaktig vurdering av vibrasjonsbelastningen bør det også tas hensyn til tidene når maskinen var utkoblet eller går, men ikke virkelig brukes. Dette kan redusere vibrasjonsbelastningen tydelig for hele arbeidstiden.
Bestem ekstra sikkerhetstiltak for å beskytte brukeren mot svingningsvirkninger som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.
Bruksinformasjon.
Som kjølemiddel må du kun bruke en kjølesmøreemulsjon (olje i vann).
Vær oppmerksom på produsentens henvisninger til kjølemiddelet.
Pass på at oppstillingsflaten for magnetfoten er plan, ren, fri for rust og is. Fjern lakk, sparkellag og andre materialer. Unngå en luftspalte mellom magnetfot og oppstillingsflate. Luftspalten reduserer magnetholdekraften.
Ikke bruk denne maskinen på varme overflater, det kunne komme til en varig reduksjon av magnetholdekraften.
I løpet av arbeidet må du alltid bruke magnetfoten, pass på at magnetholdekraften er tilstrekkelig:
- Hvis den grønne tasten på betjeningspanelet lyser permanent, er magnetholdekraften tilstrekkelig og maskinen kan brukes med manuell eller med automatisk mating.
- Hvis tasten Mågnet på betjeningspanelet blinker, er magnetholdekraften eventuelt ikke tilstrekkelig og maskinen må brukes manuelt med redusert matingskraft. KBM 50 auto kan i dette tilfellet ikke brukes automatisk.
Ved arbeid på stålmaterialer med en tykkelse på mindre enn 12 mm, bør arbeidsstykket forsterkes med en ekstra stålplate på baksiden slik at magnetholdekraften sikres.
Magnetfoten overvåkes av en strømsensor. Hvis magnetfoten er defekt, starter ikke motoren.
Ved overbelastning stanser motoren automatisk og må startes på nytt.
Bruk bare den matingskraften som er absolutt nødven- dig. For høye matingskrefter kan medføre brudd av elektroverktøyet og tap av magnetholdekraften.
Hvis strømtilførselen avbrytes mens motoren går, forhindrer en sikkerhetskobling at motoren starter automatisk igjen. Start motoren på nytt.
Innstill girtrinn kun när motoren holder på å stanse eller er stanset helt.
Det sist innstilte turtallet lagres automatisk (Memory Function). For å starte elektroverktøyet med det sist innstilte turtallet, betjen og hold tasten med symbolet
-, og trykk så på tasten med symbolet
Ikke stans bormotoren i løpet av boringen.
Stans bormotoren og drei kjerneboret forsiktig ut mot urviserne, hvis kjerneboret blir sittende fast i materialet. Fjern spon og utbort kjerne etter hver boring.
Forbrenningsfare! Magnetens overflate kan oppnå høye temperaturer. Ta ikke på magneten med bar hånd.
Unngå å skade skjærene ved utskifting av boret.
Ved kjerneboring av sjiktet material må du alltid fjerne kjernen og sponene etter hvert gjennomboret sjikt.
Ikke benytt kjernebormaskinen med defekt kjølemiddelsystem. Kontroller før hver drift tettheten og om det finnes sprekker i slangene. Unngå at væsker trenger inn i elektriske deler.
KBM 50 auto: Ikke bruk den automatiske matingen ved spiralboring, forsenking, gjengeskjæring og brotsjing.
Kjernebormaskinen KBM 50 auto har en gjenkjenning av boregjennombruddet. Etter avsluttet boring gjen-kjenner maskinen gjennombruddet og boremotoren kjører automatisk tilbake til utgangsposisjonen. Bormotoren kobler først ut i utgangsposisjonen.
Personvernbryter ( ^*** ) PRCD (Se side 9)
Personvernbryteren PRCD er ment spesielt for din beskyttelse, bruk den derfor ikke som på-/av-bryter. Hvis personvernbryteren PRCD er skadet, f.eks. ved kontakt med vann, må du ikke bruke den lenger.
Personvernbryteren er uunnværlig, den skal beskytte brukeren av elektroverktøyet mot elektrisk støt. I feilfri drift lyser kontrollampen på personvernbryteren rødt. Kontroller at personvernbryteren fungerer før du begynner med arbeidet.
- Sett støpselet til personvernbryteren i en stikkontakt.
- Trykk på RESET– tast. Kontrollampen på personvernbryteren lyser rødt.
- Trekk støpselet ut av stikkontakten. Den røde kontrollampen slukner.
- Gjenta skrittene 1. og 2.
- Trykk på TEST-tasten, den røde kontrollampen slukner. Hvis den røde kontrollampen ikke slukner, må du ikke ta maskinen i bruk. Ta i dette tilfellet kontakt med servicen.
- Trykk på RESET-tasten; ved rød kontrollampe kan elektroverktøyet nå slås på.
Ikke bruk personvernbryteren for å slå elektroverktøyet av og på.
Vedlikehold og kundeservice.
Ved ekstreme bruksvilkår kan det ved bearbeidelse av metall sette seg lededyktig støv inne i elektroverktøyet. Beskyttelsesisolasjonen til elektroverktøyet kan innskrenkes. Blås ofte gjennom de innvendige delene av elektroverktøyet gjennom ventilasjonsspaltene med tørr og oljefri trykkluft.
Skift ut klistremerker og varselhenvisninger på elektroverktøyet ved aldring og slitasje.
Etter noen driftstimer kan klaringen i svalehaleføringen økes. Slik kan bormotoren gli av egen tyngde ned svalehaleføringen. Ved automatisk mating kan dette medføre feil på den automatiske returen. I dette tilfellet trekker du alle gjengeskruene på svalehaleføringen passende sterkt fast, slik at bormotoren lett kan beveges manuelt, men ikke glir av seg selv (se side 19).
Hvis elektroverktøyets tilkoblingsledning er skadet, skal den skiftes ut av produsenten eller dens representant. Produkter som har vært i kontakt med asbest, må ikke sendes til reparasjon. Håndter produkter kontaminert med asbest i henhold til de gyldige nasjonale bestemmelsene for asbestholdig avfall.
Den aktuelle reservedelslisten for dette elektroverk- tøyet finner du på internettet under www.fein.com. Bruk kun originale reservedeler.
Følgende deler kan du skifte ut selv etter behov:
Innsatsverktøy, kjølemiddelbeholder, berøringsbeskyttelse
Reklamasjonsrett og garanti.
Reklamasjonsretten for produktet gjelder jf. de lovmessige bestemmelsene i det landet produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produsentens garantierklæring.
Denne driftsinstruksen kan inneholde beskrivelser og/eller illustrasjoner av tilbehør som ikke inngår i din leveranse.
Samsvarserklæring.
CE-erklæringen gjelder kun for land i Den europeiske unionen og i EFTA [E∅S] (European Free Trade Association) og kun for produkter som er bestemt for markedet i EU eller EFTA. Etter at produktet er introdusert på EU-markedet, mister UKCA-merket sin gyldighet.
UKCA-erklæringen gjelder kun for det britiske markedet (England, Wales og Skottland) og kun for produkter som er bestemt for det britiske markedet. Etter at produktet er introdusert på det britiske markedet, mister CE-merket sin gyldighet.
Firmaet FEIN erklærer som eneansvarlig at dette produktet stemmer overens med de vanlige bestemmelsene som er oppført på siste side i denne driftsinstruksen.
Tekniske underlag hos:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Miljøvern, avfallshåndtering.
Emballasjer, gammelt elektroverktøy og tilbehør må leveres inn til miljøvennlig resirkulering.
