KBM 50 auto QW - Bohrmaschine Fein - Kostenlose Bedienungsanleitung

Marke	Fein
Modell	KBM 50 auto QW
Typ	Magnetsäulenbohrmaschine mit automatischem Vorschub
Vorgesehene Verwendung	Bohren mit Kernbohrern und Spiralbohrern, Aufbohren, Senken, Gewindeschneiden von magnetischen Materialien
Aufgenommene Leistung (P1)	Siehe Typenschild (im Auszug nicht angegeben)
Nutzleistung (P2)	Siehe Typenschild
Leerlaufdrehzahl (Rechtslauf)	Stufenweise einstellbar (nicht angegeben)
Leerlaufdrehzahl (Linkslauf)	Stufenweise einstellbar
Max. Bohrdurchmesser in Stahl (HM-Kernbohrer)	Bis zu 50 mm (laut Modellbezeichnung)
Max. Bohrdurchmesser in Stahl (HSS-Spiralbohrer)	Bis zu 50 mm
Max. Spannbereich des Bohrfutters	Nicht angegeben (für Standardbohrwerkzeuge geeignet)
Gewicht (gemäß EPTA)	Ca. 50 kg (Schätzung für eine Maschine dieser Kategorie)
Referenzspannung (U)	230 V (typischer Wert, am Typenschild prüfen)
Frequenz (f)	50 Hz (typisch)
Abmessungen (L × B × H)	Nicht angegeben (siehe Anleitung für genaue Werte)
Zulässige Umgebungstemperatur	0 °C bis 40 °C
Schalldruckpegel (LpA)	Siehe Anleitung (gemessener Wert)
Schallleistungspegel (LwA)	Siehe Anleitung
Hand-Arm-Vibration (ah)	Siehe Anleitung (gemäß EN 62841)
Sicherheitsvorrichtung	PRCD-Fehlerstromschutzschalter, Wiederanlaufschutz, Magnetüberwachung
Sonderfunktionen	Automatischer Vorschub, Durchbrucherkennung, automatischer Rückzug, Geschwindigkeitsspeicher, reversible Drehrichtung
Kühlsystem	Kühlmittelversorgung über Tank oder Spray (je nach Konfiguration)
Wartung	Lüftungsschlitze mit trockener Druckluft ausblasen, Schwalbenschwanzführung bei Bedarf nachziehen, abgenutzte Aufkleber ersetzen
Ersatzteile	Erhältlich auf www.fein.com; Originalteile empfohlen
Garantie	Gesetzliche Gewährleistung und Herstellergarantie (siehe Anleitung)

Häufig gestellte Fragen - KBM 50 auto QW Fein

Wie verwende ich den automatischen Vorschub an der KBM 50 auto QW?

Der automatische Vorschub ist standardmäßig für das Kernbohren aktiviert. Verwenden Sie ihn mit Kernbohrern. Für Bohren mit Spiralbohrern, Senken oder Gewindeschneiden deaktivieren Sie ihn und schalten Sie in den manuellen Modus. Die Maschine erkennt den Durchbruch und fährt den Motor automatisch in die Ausgangsposition zurück.

Wie überprüfe ich die Magnetkraft, bevor ich mit dem Bohren beginne?

Schalten Sie den Magneten über die entsprechende Taste ein. Die grüne Leuchte muss dauerhaft leuchten, um eine ausreichende Kraft anzuzeigen. Wenn sie blinkt, ist die Magnetbefestigung unzureichend: Reduzieren Sie den Vorschub und verwenden Sie den manuellen Modus, oder verstärken Sie das Werkstück mit einer Stahlplatte.

Was tun, wenn das Werkzeug während des Bohrens blockiert?

Stoppen Sie sofort den Motor. Nicht mit Gewalt ziehen. Entfernen Sie das Werkzeug, indem Sie es gegen den Uhrzeigersinn drehen. Überprüfen Sie die Ursache der Blockierung (Späne, falsche Geschwindigkeit usw.), bevor Sie erneut starten.

Wie stelle ich die Drehzahl ein?

Die Drehzahl wird stufenweise durch Drücken der Tasten + oder - am Bedienfeld eingestellt. Die zuletzt verwendete Drehzahl wird gespeichert. Um mit dieser Drehzahl zu starten, drücken Sie gleichzeitig die Pfeiltaste und das Symbol (siehe Anleitung).

Welches Schmiermittel soll ich beim Bohren verwenden?

Verwenden Sie ausschließlich ein wasserbasiertes Schmiermittel (Öl-Wasser-Gemisch). Befolgen Sie die Anweisungen des Kühlmittelherstellers. Für Arbeiten in der Höhe bevorzugen Sie ein Spray, um Undichtigkeiten zu vermeiden.

Wie pflege ich die Magnetfußplatte?

Reinigen Sie regelmäßig die Magnetfläche, um Rost, Späne und Schmutz zu entfernen. Vermeiden Sie heiße Oberflächen, da dies die Magnetkraft irreversibel verringert. Überprüfen Sie vor jedem Gebrauch den Zustand der Fußplatte visuell.

Was tun, wenn der PRCD-Fehlerstromschutzschalter auslöst?

Drücken Sie die RESET-Taste am PRCD. Die Kontrollleuchte muss aufleuchten. Testen Sie dann durch Drücken von TEST: Die Leuchte muss erlöschen. Wenn die Leuchte während des Tests nicht erlischt, verwenden Sie die Maschine nicht und wenden Sie sich an den Kundendienst.

Kann ich die Maschine zum Bohren über Kopf verwenden?

Ja, aber mit Vorsichtsmaßnahmen: Verwenden Sie den Spannriemen, tragen Sie Schutzausrüstung (Helm, Brille) und vermeiden Sie die Flüssigkeitsversorgung (bevorzugen Sie ein Spray). Stellen Sie sicher, dass die Magnetbefestigung ausreichend ist und der Arbeitsbereich gesichert ist.

Wie tausche ich Verschleißteile wie Kohlebürsten oder die Schutzabdeckung aus?

Verschleißteile wie Kohlebürsten, Schutzabdeckung, Düsen und Kühlmitteltank können vom Benutzer ausgetauscht werden. Für andere Teile wenden Sie sich an einen autorisierten Kundendienst. Verwenden Sie nur originale Fein-Ersatzteile.

Wo finde ich die Liste der zugelassenen Zubehörteile für die KBM 50 auto QW?

Besuchen Sie die Website www.fein.com oder lesen Sie die Bedienungsanleitung. Verwenden Sie nur Zubehör, das speziell für die Maschine entwickelt oder von Fein zugelassen wurde, um Verletzungs- und Maschinenschäden zu vermeiden.

BEDIENUNGSANLEITUNG KBM 50 auto QW Fein

Originalbetriebsanleitung.

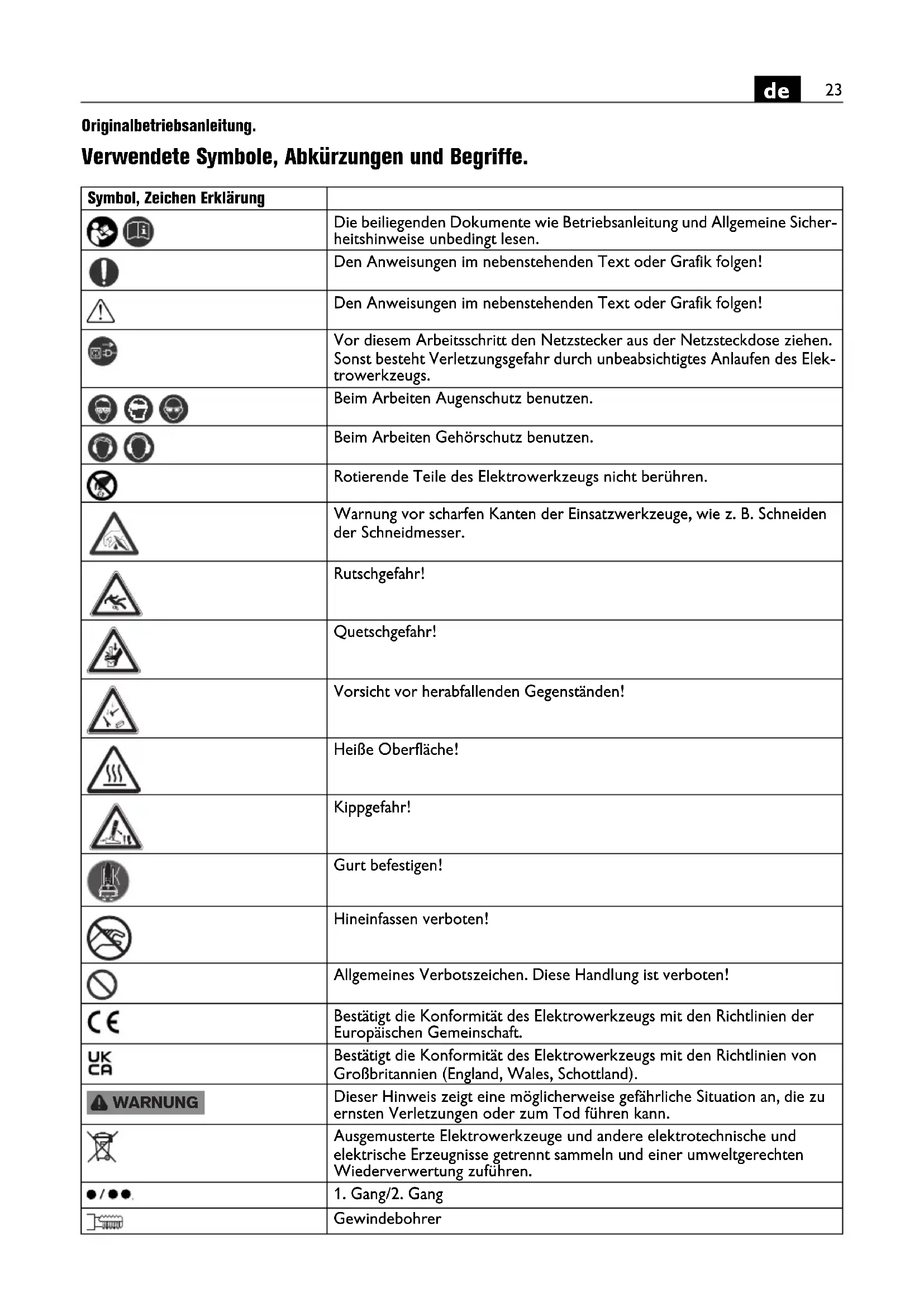

Verwendete Symbole, Abkürzungen und Begriffe.

Symbol, Zeichen Erklärung
			Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise unbedingt lesen.
			Den Anweisungen im nebenstehenden Text oder Grafik folgen!
			Den Anweisungen im nebenstehenden Text oder Grafik folgen!
			Vor diesem Arbeitsschritt den Netzstecker aus der Netzsteckdose ziehen. Sonst besteht Verletzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs.
			Beim Arbeiten Augenschutz benutzen.
			Beim Arbeiten Gehörschutz benutzen.
			Rotierende Teile des Elektrowerkzeugs nicht berühren.
			Warnung vor scharfen Kanten der Einsatzwerkzeuge, wie z. B. Schneiden der Schneidmesser.
			Rutschgefahr!
			Quetschgefahr!
			Vorsicht vor herabfallenden Gegenständen!
			Heiße Oberfläche!
			Kippgefahr!
			Gurt befestigen!
			Hineinfassen verboten!
			Allgemeines Verbotszeichen. Diese Handlung ist verboten!
			Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft.
			Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien von Großbritannien (England, Wales, Schottland).
			Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Verletzungen oder zum Tod führen kann.
			Ausgemusterte Elektrowerkzeuge und andere elektrotechnische und elektrische Erzeugnisse getrennt sammeln und einer umweltgerechten Wiederverwertung zuführen.
			1. Gang/2. Gang
			Gewindebohrer
Symbol, Zeichen Erklärung
		Stahl
		Kleine Drehzahl
		Große Drehzahl
		Magnethaltekraft ausreichend
		Magnethaltekraft nicht ausreichend
		Flüssigkeitszufuhr geöffnet.
		Flüssigkeitszufuhr geschlossen.
		Bohrmotor starten. Drehrichtung rechts
		Motor stoppen
		Bohrmotor starten. Drehrichtung rechts
		Bohrmotor starten im Tastbetrieb. Drehrichtung links
		Drehzahl stufenweise reduzieren
		Drehzahl stufenweise erhöhen
		Motor stoppen
		Magnet ein-/ausschalten
		Der Personenschutzschalter (***) PRCD ist eingeschaltet, die Kontroll-leuchte leuchtet.
		Erzeugnis mit Basisisolierung und zusätzlich an den Schutzleiter angeschlos-senen berührbaren leitfähigen Teilen.
		Kann Ziffern oder Buchstaben enthalten
		(PRCD) kann aufgrund nationaler Arbeits-schutzbestimmungen oder gesetzlicher Regelungen im Lande des Inver-kehrbringens vorhanden sein.
[DDS7]
	(+) Der Personenschutzschalter (PRCD) kann aufgrund nationaler Arbeits-schutzbestimmungen oder gesetzlicher Regelungen im Lande des Inver-kehrbringens vorhanden sein.
	(Zx) Kennzeichnung für interne Zwecke

Zeichen Einheit internatio- nal	Einheit national Erklärung
P_1	W W Leistungsaufnahme
P_2	W W Leistungsabgabe
n_OR	/min, min ^-1 , rpm, r/min	/min Leerlaufdrehzahl (Rechtslauf)
n	/min, min ^-1 , rpm, r/min	/min Bemessungsdrehzahl

Zeichen	Einheit internatio-nal	Einheit national	Erklärung
n_OL	/min, min ^-1 , rpm,r/min	/min Leerlaufdrehzahl (Linkslauf)
in	inch inch Maß
UV V Bemessungsspannung
fHz Hz Frequenz
M...	mm mm Maß, metrisches Gewinde
∅ mm mm Durchmesser	eines runden Teils
HM Fe 400	mm mm Max. Bohr durchmesser in Stahl	bis 400 N/mm ^2 – Hartmetall (Kernbohrer)
HSS Fe 400	mm mm Max. Bohr durchmesser in Stahl	bis 400 N/mm ^2 – Hochleistungsschnittstahl (Kernbohrer)
HSS Fe 400	mm mm Max. Bohr durchmesser in Stahl	bis 400 N/mm ^2 – Hochleistungsschnittstahl (Spiralbohrer)
	mm mm Max. Aufnahmefähigkeit des Bohrfutters
	mm mm Durchmesser Reibahle
	mm mm Durchmesser Senken
	kg	kg	Gewicht entsprechend EPTA-Procedure 01
T_a	°C	°C	zulässige Umgebungstemperatur
L_pA	dB	dB Schalldruckpegel
L_wA	dB	dB Schallleistungspegel
L_pCpeak	dB	dB Spitzenschalldruckpegel
K...			Unsicherheit
a	m/s ^2	m/s ^2	Schwingungsemissionswert nach EN 62841 (Vektorsumme dreier Richtungen)
a_h	m/s ^2	m/s ^2	mittlerer Schwingungswert (Kernbohren)
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	Basis- und abgeleitete Einheiten aus dem Internationalen Einheitensystem SI.

Zu Ihrer Sicherheit.

WARNING

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei

der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Verwenden Sie dieses Elektrowerkzeug nicht, bevor Sie diese Betriebsanleitung sowie die beiliegenden „Allgemeinen Sicherheitshinweise“

(Schriftennummer 3 41 30 465 06 0) gründlich gelesen und vollständig verstanden haben. Bewahren Sie die genannten Unterlagen zum späteren Gebrauch auf und überreichen Sie diese bei einer Weitergabe oder Veräußerung des Elektrowerkzeugs.

Beachten Sie ebenso die einschlägigen nationalen Arbeitsschutzbestimmungen.

Bestimmung des Elektrowerkzeugs:

Kernbohrmaschine zum Bohren mit Kern- und Voll-bohrern, zum Reiben, Senken und Gewindeschneiden auf Materialien mit magnetisierbarer Oberfläche mit

den von FEIN zugelassenen Einsatzwerkzeugen und Zubehör in wettergeschützter Umgebung.

In störbehafteter Umgebung ist eine Verminderung der Betriebsqualität möglich, wie zeitlich begrenzter Ausfall, zeitlich begrenzte Minderung der Funktion oder des bestimmungsgemäßen Betriebsverhaltens, für deren Behebung ein Eingriff der Bedienperson erforderlich ist.

Dieses Elektrowerkzeug ist auch für den Gebrauch an Wechselstromgeneratoren mit ausreichender Leistung gedacht, die der Norm ISO 8528, Ausführungsklasse G2 entsprechen. Dieser Norm wird insbesondere nicht entsprochen, wenn der sogenannte Klirrfaktor 10 % überschreitet. Im Zweifel informieren Sie sich über den von Ihnen benutzten Generator.

Beachten Sie dabei die Betriebsanleitung und die nationalen Vorschriften für die Installation und den Betrieb des Wechselstromgenerators.

Sicherheitshinweise.

Leiten Sie bei der Ausführung von Bohrarbeiten, die den Einsatz von Flüssigkeit erfordern, die Flüssigkeit weg vom Arbeitsbereich oder verwenden Sie eine Flüssigkeits-Auffangvorrichtung. Derartige Vorsichtsmaßnahmen halten den Arbeitsbereich trocken und verringern das Risiko eines elektrischen Schlages.

Betreiben Sie das Elektrowerkzeug an den isolierten Grifflächen, wenn Sie Arbeiten ausführen, bei denen das Schneidwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt eines Schneidwerkzeugs mit einer spannungsführenden Leitung kann auch metallene Teile des Elektrowerkzeugs unter Spannung setzen und zu einem elektrischen Schlag führen.

Tragen Sie beim Bohren einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Wenn das Einsatzwerkzeug blockiert, üben Sie keinen Vorschub mehr aus und schalten das Elektrowerkzeug aus. Überprüfen Sie den Grund des Verklemmens und beseitigen Sie die Ursache für klemmende Einsatzwerkzeuge.

Wenn Sie eine Kernbohrmaschine, die im Werkstück steckt, wieder starten wollen, prüfen Sie vor dem Einschalten, ob sich das Einsatzwerkzeug frei dreht. Wenn das Einsatzwerkzeug klemmt, dreht es sich möglicherweise nicht und dies kann zur Überlastung des Werkzeugs führen oder dazu, dass sich die Kernbohrmaschine vom Werkstück löst.

Bei Befestigung des Bohrständers am Werkstück mittels Vakuumplatte achten Sie darauf, dass die Oberfläche glatt, sauber und nicht porös ist. Befestigen Sie den Bohrständer nicht an laminierte Oberflächen, wie z. B. auf Fliesen und Beschichtungen von Verbundwerkstoffen. Wenn die Oberfläche des Werkstücks nicht glatt, plan oder ausreichend befestigt ist, kann sich die Vakuumplatte vom Werkstück lösen.

Stellen Sie vor dem und beim Bohren sicher, dass der Unterdruck ausreichend ist. Ist der Unterdruck nicht ausreichend, kann sich die Vakuumplatte vom Werkstück lösen.

Führen Sie niemals Überkopfbohrungen und Bohrungen zur Wand durch, wenn die Maschine nur mittels Vakuumplatte befestigt ist. Bei Verlust des Vakuums löst sich die Vakuumplatte vom Werkstück.

Sorgen Sie beim Bohren durch Wände oder Decken dafür, dass Personen und Arbeitsbereich auf der anderen Seite geschützt sind. Die Bohrkrone kann über das Bohrloch hinausgehen und der Bohrkern kann auf der anderen Seite herausfallen.

Verwenden Sie dieses Werkzeug nicht für Überkopf-bohrarbeiten mit Flüssigkeitszuführung. Das Eindringen von Flüssigkeit in das Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

Lassen Sie den Kabelschutzschlauch bei Beschädigung unverzüglich austauschen. Ein defekter Kabelschutzschlauch kann zur Überhitzung der Maschine führen.

Spezielle Sicherheitshinweise.

Benutzen Sie Schutzausrüstung. Benutzen Sie je nach Anwendung Gesichtschutz oder Schutzbrille. Benutzen Sie einen Gehörschutz. Die Schutzbrille muss sich eignen, die bei unterschiedlichen Arbeiten weggeschleuderten Partikel abzuwehren. Eine dauerhaft hohe Lärmbelastung kann zu Gehörverlust führen.

Berühren Sie nicht die scharfen Kanten des Kernbohrers. Es besteht Verletzungsgefahr.

Um Verletzungen zu vermeiden überprüfen Sie vor Beginn der Arbeiten die Kernbohrer. Verwenden Sie nur unbeschädigte, nicht verformte Kernbohrer. Beschädigte oder verformte Kernbohrer können schwere Verletzungen verursachen.

Vor Erstinbetriebnahme: Montieren Sie den Berührschutz an die Maschine.

Sichern Sie die Maschine immer mit dem mitgelieferten Spanngurt. Insbesondere auf geneigten oder unebenen Flächen besteht bei Maschinen ohne Sicherung Kippgefahr.

Nehmen Sie sich bei Überkopfarbeiten in Acht vor herunterfallenden Gegenständen wie z. B. Bohrkernen und Spänen.

Führen Sie Arbeiten an senkrechten Bauelementen oder Überkopf ohne Verwendung des Kühlmittelbehälters durch. Verwenden Sie hier ein Kühlmittelspray. Durch in das Elektrowerkzeug eindringende Flüssigkeiten entsteht die Gefahr eines elektrischen Schlages.

Vermeiden Sie Berührung mit dem beim Abschluss des Arbeitsvorgangs automatisch vom Zentrierstift ausgestoßenen Bohrkern. Der Kontakt mit dem heißen oder herabfallenden Kern kann zu Verletzungen führen.

Betreiben Sie das Elektrowerkzeug nur an vorschriftsgemäßen Schutzkontaktsteckdosen. Verwenden Sie nur unbeschädigte Anschlussleitungen und regelmäßig geprüfte Verlängerungsleitungen mit Schutzkontakt. Ein nicht durchgängiger Schutzleiter kann zu einem elektrischen Schlag führen.

Um Verletzungen zu vermeiden halten Sie immer Ihre Hände, Kleidung usw. von sich drehenden Spänen fern. Die Späne können Verletzungen verursachen. Verwenden Sie immer den Berührschutz.

Versuchen Sie nicht das Einsatzwerkzeug zu entfernen, wenn es sich noch dreht. Dies kann schwere Verletzungen verursachen.

Achten Sie auf verdeckt liegende elektrische Leitungen, Gas- und Wasserrohre. Kontrollieren Sie vor Arbeitsbeginn den Arbeitsbereich z. B. mit einem Metallortungsgerät.

Bearbeiten Sie kein magnesiumhaltiges Material. Es besteht Brandgefahr.

Bearbeiten Sie kein CFK (Kohlenstofffaserverstärkter Kunststoff) und kein asbesthaltiges Material. Diese gelten als krebserregend.

Es ist verboten Schilder und Zeichen auf das Elektrowerkzeug zu schrauben oder zu nieten. Eine beschädigte Isolierung bietet keinen Schutz gegen elektrischen Schlag. Verwenden Sie Klebeschilder.

Überlasten Sie das Elektrowerkzeug oder den Aufbewahrungskoffer nicht und verwenden Sie diese nicht als Leiter oder Gerüst. Überlastung oder Stehen auf dem Elektrowerkzeug oder dem Aufbewahrungskoffer kann dazu führen, dass sich der Schwerpunkt des Elektrowerkzeugs oder des Aufbewahrungskoffers nach oben verlagert und dieser umkippt.

Verwenden Sie kein Zubehör, das nicht speziell vom Elektrowerkzeughersteller entwickelt oder freigegeben wurde. Sicherer Betrieb ist nicht alleine dadurch gegeben, dass ein Zubehör auf Ihr Elektrowerkzeug passt.

Reinigen Sie regelmäßig die Lüftungsöffnungen des Elektrowerkzeugs mit nichtmetallischen Werkzeugen.

Das Motorgebläse zieht Staub in das Gehäuse. Dies kann bei übermäßiger Ansammlung von Metallstaub elektrische Gefährdungen verursachen.

Vor der Lagerung: Entfernen Sie das Einsatzwerkzeug. Lagern Sie das Elektrowerkzeug nur im Koffer oder der Verpackung.

Prüfen Sie vor der Inbetriebnahme die Netzanschlussleitung und den Netzstecker auf Beschädigungen.

Betreiben Sie immer das Elektrowerkzeug zusammen mit einem Personenschutzschalter ( ^ ) PRCD. Prüfen Sie immer vor dem Beginn der Arbeiten den Personenschutzschalter ( ^ ) PRCD auf ordnungsgemäße Funktion (siehe Seite 28).

Hand-Arm-Vibrationen

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 62841 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Elektrowerkzeug abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Bedienungshinweise.

Verwenden Sie als Kühlmittel ausschließlich Kühlschmieremulsion (Öl in Wasser).

Beachten Sie die Herstellerhinweise zum Kühlmittel.

Achten Sie darauf, dass die Aufstellfläche für den Magnetfuß eben, sauber, rost- und eisfrei ist. Entfernen Sie Lack, Spachtelschichten und andere Materialien.

Vermeiden Sie einen Luftspalt zwischen Magnetfuß und Aufstellfläche. Der Luftspalt verringert die Magnethaltekraft.

Benutzen Sie diese Maschine nicht auf heißen Oberflächen, es könnte zu einer dauerhaften Reduzierung der Magnethaltekraft kommen.

Benutzen Sie beim Arbeiten immer den Magnetfuß, achten Sie darauf, dass die Magnethaltekraft ausreichend ist:

• Leuchtet die grüne Taste im Bedienfeld permanent, ist die Magnethaltekraft ausreichend und die Maschine kann mit manuellem oder mit automatischem Vorschub betrieben werden.
• Blinkt die Taste Magnet des Bedienfeldes, ist die Magnethaltekraft eventuell nicht ausreichend und die Maschine muss manuell mit reduzierter Vorschubkraft betrieben werden. Die KBM 50 auto kann in diesem Fall nicht automatisch betrieben werden.

Bei Arbeiten an nicht magnetisierbaren Materialien müssen geeignete, als Zubehör erhältliche FEIN-Befestigungsvorrichtungen, wie z. B. Vakuumplatte oder Rohrbohrvorrichtung, verwendet werden. Beachten Sie die jeweiligen Betriebsanleitungen dazu.

Bei Arbeiten auch an Stahlmaterialien mit einer Materialstärke von weniger als 12 mm, muss zur Gewährleistung der Magnethaltekraft das Werkstück mit einer zusätzlichen Stahlplatte verstärkt werden.

Der Magnetfuß wird durch einen Stromsensor überwacht. Ist der Magnetfuß defekt, läuft der Motor nicht an.

Bei Überlastung stoppt der Motor selbsttätig und muss neu gestartet werden.

Verwenden Sie nur die unbedingt erforderliche Vorschubkraft. Zu hohe Vorschubkräfte können zu Bruch des Einsatzwerkzeuges und zum Verlust der Magnethaltekraft führen.

Wird bei laufendem Motor die Stromzufuhr unterbrochen, verhindert eine Schutzschaltung das selbsttätige Wiederanlaufen des Motors. Schalten Sie den Motor erneut ein.

Stellen Sie die Getriebestufe im Stillstand oder beim Auslaufen des Motors um.

Die zuletzt eingestellte Drehzahl wird automatisch gespeichert (Memory Function). Um das Elektrowerkzeug mit der zuletzt eingestellten Drehzahl zu starten, betätigen und halten Sie die Taste mit dem Symbol

-, und drücken Sie dann die Taste mit dem Symbol

Stoppen Sie den Bohrmotor während des Bohrvorgangs nicht.

Den Kernbohrer nur bei laufendem Bohrmotor aus dem Bohrloch herausziehen.

Stoppen Sie den Bohrmotor und drehen den Kernbohrer gegen den Uhrzeigersinn vorsichtig heraus, falls der Kernbohrer im Material stecken bleibt.

Entfernen Sie nach jedem Bohrvorgang die Späne und den ausgebohrten Kern.

Fassen Sie die Späne nicht mit bloßer Hand an. Benutzen Sie immer einen Spänehaken (6 42 01 001 00 0).

Verbrennungsgefahr! Die Oberfläche des Magneten kann hohe Temperaturen erreichen. Fassen Sie den Magneten nicht mit bloßer Hand an.

Beschädigen Sie beim Auswechseln des Bohrers nicht dessen Schneiden.

Entfernen Sie beim Kernbohren von geschichtetem Material nach jeder durchbohrten Schicht den Kern und die Späne.

Benutzen Sie die Kernbohrmaschine nicht mit defektem Kühlmittelsystem. Prüfen Sie vor jedem

Betrieb die Dichtheit und ob Risse in den Schläuchen sind. Vermeiden Sie, dass Flüssigkeit in elektrische Teile eindringt.

KBM 50 auto: Benutzen Sie den automatischen Vorschub nicht beim Spiralbohren, Senken, Gewindeschneiden und Reiben.

Die Kernbohrmaschine KBM 50 auto verfügt über eine Erkennung des Bohrdurchbruchs. Beim Beenden des Bohrvorgangs erkennt die Maschine den Durchbruch, und der Bohrmotor fährt automatisch in die Ausgangsposition zurück. Der Bohrmotor schaltet sich erst in der Ausgangsposition ab.

Personenschutzschalter ( ^*** ) PRCD (siehe Seite 9)

Der Personenschutzschalter PRCD ist speziell zu Ihrem Schutz gedacht, benutzen Sie ihn daher nicht als Ein- und Ausschalter.

Ist der Personenschutzschalter PRCD beschädigt z. B. durch Kontakt mit Wasser, benutzen Sie ihn nicht mehr.

Der Personenschutzschalter ist unverzichtbar, er dient zum Schutz des Bedieners des Elektrowerkzeugs gegen elektrischen Schlag. Im fehlerfreien Betrieb leuchtet die Kontrollleuchte des Personenschutzschalters.

Prüfen Sie vor Arbeitsbeginn die Funktionsfähigkeit des Personenschutzschalters:

1. Verbinden Sie den Stecker des Personenschutzschalters mit der Netzsteckdose.
2. Drücken Sie die RESET-Taste. Die Kontrollleuchte am Personenschutzschalter leuchtet.
3. Ziehen Sie den Stecker aus der Steckdose. Die Kontrollleuchte erlischt.
4. Wiederholen Sie die Schritte 1. und 2.
5. Drücken Sie die TEST-Taste, die Kontrollleuchte erlischt. Wenn die Kontrollleuchte nicht erlischt, Maschine nicht in Betrieb nehmen. Kontaktieren Sie in diesem Fall den Service.
6. Drücken Sie die RESET-Taste; bei leuchtender Kontrollleuchte kann jetzt das Elektrowerkzeug eingeschaltet werden.

Verwenden Sie den Personenschutzschalter nicht zum Ein- und Ausschalten des Elektrowerkzeugs.

Instandhaltung und Kundendienst.

Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metallen leitfähiger Staub im Innern des Elektrowerkzeugs

absetzen. Die Schutzisolierung des Elektrowerkzeugs kann beeinträchtigt werden. Blasen Sie häufig den Innenraum des Elektrowerkzeugs durch die Lüftungsschlitze mit trockener und ölfreier Druckluft aus.

Erneuern Sie Aufkleber und Warnhinweise am Elektrowerkzeug bei Alterung und Verschleiß.

Nach einigen Betriebsstunden kann sich das Spiel in der Schwalbenschwanzführung erhöhen. Folglich kann der Bohrmotor selbsttätig entlang der Schwalbenschwanzführung gleiten. Bei automatischem Maschinenbetrieb kann dies zu einer Störung des automatischen Rücklaufs führen. In diesem Fall ziehen Sie sämtliche Gewindestifte an der Schwalbenschwanzführung angemessen nach, dass der Bohrmotor manuell leichtgängig bewegbar ist, aber nicht selbsttätig gleitet (siehe Seite 19).

Wenn die Anschlussleitung des Elektrowerkzeugs beschädigt ist, muss sie durch den Hersteller oder seinen Vertreter ersetzt werden.

Produkte, die mit Asbest in Berührung gekommen sind, dürfen nicht zur Reparatur gegeben werden. Entsorgen Sie mit Asbest kontaminierte Produkte entsprechend den im Land gültigen Vorschriften zur Entsorgung asbesthaltiger Abfälle.

Die aktuelle Ersatzteilliste dieses Elektrowerkzeuges finden Sie im Internet unter www.fein.com.

Verwenden Sie nur Originalersatzteile.

Folgende Teile können Sie bei Bedarf selbst austauschen:

Einsatzwerkzeuge, Kühlmittelbehälter, Berührschutz

Gewährleistung und Garantie.

Die Gewährleistung auf das Erzeugnis gilt gemäß den gesetzlichen Regelungen im Lande des Inverkehrbringens. Darüber hinaus leistet FEIN Garantie entsprechend der FEIN-Hersteller-Garantieerklärung.

Im Lieferumfang Ihres Elektrowerkzeugs kann auch nur ein Teil des in dieser Betriebsanleitung beschriebenen oder abgebildeten Zubehörs enthalten sein.

Konformitätserklärung.

Die CE-Erklärung gilt nur für Länder der Europäischen Union und der EFTA (European Free Trade Association) und nur für Produkte, die für den EU- oder EFTA-Markt bestimmt sind. Nach dem Inverkehrbringen des Produktes auf dem EU-Markt, verliert das UKCA Zeichen seine Gültigkeit.

Die UKCA-Erklärung gilt nur für den britischen Markt (England, Wales und Schottland) und nur für Produkte, die für den britischen Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem britischen Markt verliert das CE-Zeichen seine Gültigkeit.

Die Firma FEIN erklärt in alleiniger Verantwortung, dass dieses Produkt den auf der letzten Seite dieser Betriebsanleitung angegebenen einschlägigen Bestimmungen entspricht.

Technische Unterlagen bei: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Umweltschutz, Entsorgung.

Verpackungen, ausgemusterte Elektrowerkzeuge und Zubehör einer umweltgerechten Wiederverwertung zuführen.

Die CE-Erklärung gilt nur für Länder der Europäischen Union und der EFTA (European Free Trade Association) und nur für Produkte, die für den EU- oder EFTA-Markt bestimmt sind. Nach dem Inverkehrbringen des Produktes auf dem EU Markt, verliert das UKCA Zeichen seine Gültigkeit.

Schwäbisch Gmünd-Bargau, 14.01.2022

FEIN Service

C. E. Fein GmbH

Hans-Fein-Straße 81

D-73529 Schwäbisch Gmünd-Bargau

www.fein.com

Die UKCA-Erklärung gilt nur für den britischen Markt (England, Wales und Schottland) und nur für Produkte, die für den britischen Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem britischen Markt verliert das CE-Zeichen seine Gültigkeit.

Schwäbisch Gmünd-Bargau, 14.01.2022
