BRUKSANVISNING Jet 3500 K7 Automatic 7608 HOZELOCK

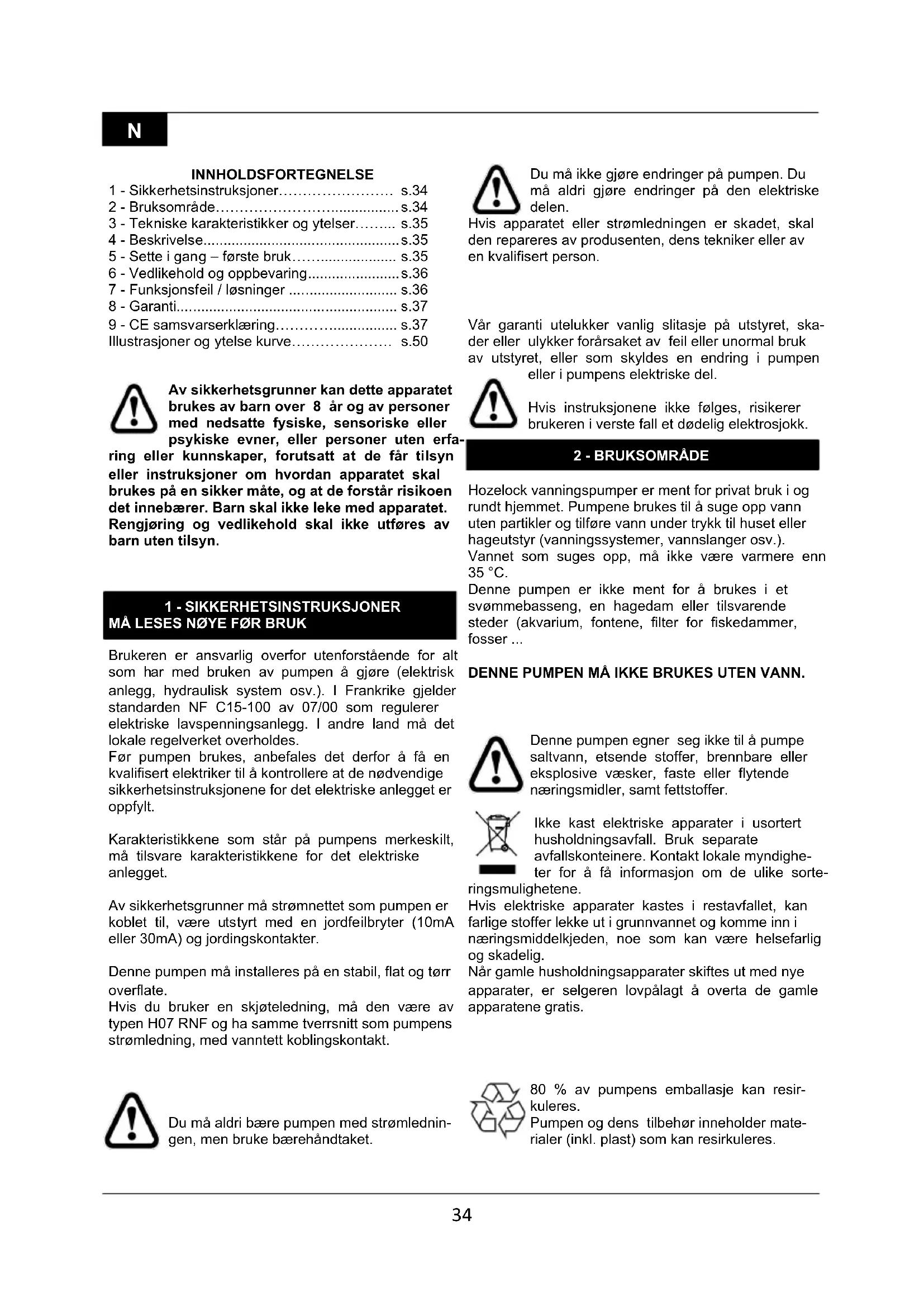

1 - Sikkerhetsinstruksjoner…………………… s.34

2 - Bruksområde……………………................. s.34

3 - Tekniske karakteristikker og ytelser……... s.35

4 - Beskrivelse................................................. s.35

5 - Sette i gang – første bruk……................... s.35

6 - Vedlikehold og oppbevaring....................... s.36

7 - Funksjonsfeil / løsninger ........................... s.36

Illustrasjoner og ytelse kurve………………… s.50

Av sikkerhetsgrunner kan dette apparatet brukes av barn over 8 år og av personer med nedsatte fysiske, sensoriske eller psykiske evner, eller personer uten erfa- ring eller kunnskaper, forutsatt at de får tilsyn eller instruksjoner om hvordan apparatet skal brukes på en sikker måte, og at de forstår risikoen det innebærer. Barn skal ikke leke med apparatet. Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn.

MÅ LESES NØYE FØR BRUK Brukeren er ansvarlig overfor utenforstående for alt som har med bruken av pumpen å gjøre (elektrisk anlegg, hydraulisk system osv.). I Frankrike gjelder standarden NF C15-100 av 07/00 som regulerer elektriske lavspenningsanlegg. I andre land må det lokale regelverket overholdes. Før pumpen brukes, anbefales det derfor å få en kvalifisert elektriker til å kontrollere at de nødvendige sikkerhetsinstruksjonene for det elektriske anlegget er oppfylt. Karakteristikkene som står på pumpens merkeskilt, må tilsvare karakteristikkene for det elektriske anlegget. Av sikkerhetsgrunner må strømnettet som pumpen er koblet til, være utstyrt med en jordfeilbryter (10mA eller 30mA) og jordingskontakter. Denne pumpen må installeres på en stabil, flat og tørr overflate. Hvis du bruker en skjøteledning, må den være av typen H07 RNF og ha samme tverrsnitt som pumpens strømledning, med vanntett koblingskontakt.

Du må aldri bære pumpen med strømlednin- gen, men bruke bærehåndtaket. Du må ikke gjøre endringer på pumpen. Du må aldri gjøre endringer på den elektriske delen. Hvis apparatet eller strømledningen er skadet, skal den repareres av produsenten, dens tekniker eller av en kvalifisert person.

Vår garanti utelukker vanlig slitasje på utstyret, ska- der eller ulykker forårsaket av feil eller unormal bruk av utstyret, eller som skyldes en endring i pumpen eller i pumpens elektriske del. Hvis instruksjonene ikke følges, risikerer brukeren i verste fall et dødelig elektrosjokk.

Hozelock vanningspumper er ment for privat bruk i og rundt hjemmet. Pumpene brukes til å suge opp vann uten partikler og tilføre vann under trykk til huset eller hageutstyr (vanningssystemer, vannslanger osv.). Vannet som suges opp, må ikke være varmere enn 35 °C. Denne pumpen er ikke ment for å brukes i et svømmebasseng, en hagedam eller tilsvarende steder (akvarium, fontene, filter for fiskedammer, fosser ... DENNE PUMPEN MÅ IKKE BRUKES UTEN VANN.

Denne pumpen egner seg ikke til å pumpe saltvann, etsende stoffer, brennbare eller eksplosive væsker, faste eller flytende næringsmidler, samt fettstoffer. Ikke kast elektriske apparater i usortert husholdningsavfall. Bruk separate avfallskonteinere. Kontakt lokale myndighe- ter for å få informasjon om de ulike sorte- ringsmulighetene. Hvis elektriske apparater kastes i restavfallet, kan farlige stoffer lekke ut i grunnvannet og komme inn i næringsmiddelkjeden, noe som kan være helsefarlig og skadelig. Når gamle husholdningsapparater skiftes ut med nye apparater, er selgeren lovpålagt å overta de gamle apparatene gratis.

A - Pumpe B - Strømledning (kontakt avhengig av land) C - Bærehåndtak D - Utgangshull E - Kobling 1"/1¼" hann/hann F - Mutter for å feste kobling G - Bøyd kobling med etasjer H - Kobling for høyt volum I - Påfyllingspropp J - Filter K - Påfyllingshull L - Inngangshull M - Tømmepropp N - Brukerhåndbok O - Kontrollpanel P - Nøkkel Q - Tilbakeslagsventil R - Filter S - Kobling 1"/1" hann/hann T - Sugeslange (7m)

5 - SETTE I GANG – FØRSTE BRUK

- Tilkobling av slangene: Skru hann/hann (S) koblingen på inngangshullet (L), og deretter på sugeslangen (R+S+T, fig.3). Skru fast koblingen med etasjer (G) (husk å bruke den flate pakningen) ved hjelp av medfølgende mutter (F). Koblingen med etasjer (G) kan brukes (fig.4): - enten for å kobles til en slange med diameter 25 mm og 32 mm, - eller for å skrus fast på en 1" kran (hunn) og hur- tigkobling på slanger og rør i egnet størrelse - eller brukes sammen med en medfølgende kobling for høyt volum (H) Skjær av enden på koblingen som ikke brukes (fig.4). - Installering: (fig.6-7) Før pumpen installeres og hver gang du håndterer den, må den alltid frakobles strøm. For å unngå enhver ulykke må du aldri stikke fingrene i pumpens munning. Bruk medfølgende håndtak for å flytte eller løfte pum- pen. Når pumpen brukes for første gang med en vanntønne, må du forsikre deg om at tønnen er renset for alt bunnfall, blader og andre avleiringer. - Sjekk at inngangen til sugeslangen er minst 150 mm under vannoverflaten. Om nødvendig kan du holde slangen nede ved hjelp av en murstein. Det anbefales å unngå at filteret berører bunnen av tanken (minst 30 cm fra bunnen) for å unngå å suge opp eventuelt bunnfall. Det er helt nødvendig at alle pakninger er på plass og at alle koblinger er lufttette. Sugeslangen må ikke være bøyd eller vridd da det kan hindre den i å fungere som den skal. Installasjonen skal være i samsvar med begrensnin- gene tilknyttet pumpens tekniske data. - Skru opp påfyllingsproppen (I) ved hjelp av medføl- gende nøkkel (P). Fyll sugekammeret gjennom påfyl- lingshullet (K) med rent vann (fig.5). Vanningspumpene fra Hozelock har automatisk oppstart. Derfor kan de startes uten å måtte fylle sugeslangen. - Koble vannslangen til utgangen. Sørg for at den andre enden av vannslangen er åpen slik at vannet fritt kan flyte ut når pumpen starter. - Start: - Koble pumpen til en egnet strømkilde. Indikatoren "Power On " skal lyse. - Hver gang pumpen slås på og sugeslangen er tom, vil pumpen klargjøres. Dette kan ta flere minutter. Pumpen inneholder en blanding av luft og vann, og når den klargjøres, reduseres kapasiteten vesentlig og den lager mye støy. - Når pumpen er klargjort og klar til bruk, blir støy- nivået lavere og flyten og trykket er normalt. Hvis en av pakningene eller koblingene mangler, eller er for stram eller løs, vil pumpen ikke klargjøres. Hvis pumpen ikke klargjøres i løpet av 5 minutter, må den slås av. Sjekk tilstanden til pakningene og ko- blingene, og start de forrige trinnene på nytt.

- Bruk: Pumpen starter og stopper automatisk når utgangen åpnes eller lukkes (kran, munnstykke ...). Når pumpen er i gang, skal indikatoren "Pump On " på kontrollpa- nelet (O) lyse. Pumpen stopper også automatisk når det ikke er tilstrekkelig vann å suge opp. Da lyser indikatoren "Failure", og pumpen må nullstilles ved å trykke på tasten "Reset" på kontrollpanelet (O) etter at kretsen har blitt klartgjort. Pumpen er også utstyrt med en beskyttelse mot overoppheting av motoren som vil stoppe hvis den blir for varm. Hvis disse sikkerhetsfunksjonene ikke fungerer, ri- sikerer pumpen å overopphete og brenne brukeren.

Frakoble pumpen før ethvert inngrep eller vedlikehold. Pumpen må oppbevares frostfritt. Før pumpen settes bort for oppbevaring, må slangene demonteres og restvannet tømmes ut ved å skru løs tømmeproppen (M). Problemer Årsaker Løsning a- Pumpen starter ikke.

1- Det mangler strøm.

1- Kontroller at støpselet er stukket helt inn i

1- Sjekk at koblingene på tilførselsslangen

er tette. - Legg sugeslangen så rett som mulig.- Gjenta trinnene for klargjøring.

2- Ta av returslangen og rens den.

3- Sjekk at filteret er under vann.

- Sjekk sugehøyden - Rens filteret og/eller ventilen c- Pumpen stop- per mens den er i gang

1- Strømtilførselen er ikke i samsvar

med karakteristikkene for pumpens motor.

3- Pumpen har blitt brukt med vann

4- Pumpen har tørrkjørt.

1-2-3 Frakoble pumpen, fjern årsaken til overopphetingen, vent til pumpen er avkjølt og koble den til igjen.4- Gjør kretsen klar til funksjon igjen (sugeslangen settes i tilstrek- kelig vann) og trykk på knappen "Reset" på kontrollpanelet (O) før pumpen startes opp igjen.

7 - FUNKSJONSFEIL / LØSNINGER

Kontakt vår kundeservice for alle andre feil. Av sikkerhetsgrunner er det kun Hozelock-Exel som har godkjen- nelse til å demontere pumpen.37

Utvidelse av kontraktsgarantien Vi garanterer våre produkter i den perioden som er angitt på produktet regnet fra kjøpstidspunktet (obligatorisk kontraktsgaranti på 2 år + utvidelse av vår kontraktsgaranti). Hvis det ikke foreligger dokumentasjon på kjøpsda- toen, løper garantien fra datoen da produktet ble produsert (angitt på produktet). Begrensninger i kontraktsgarantien Kontraktsgarantien gjelder ikke i følgende tilfeller: -Normal slitasje: pakninger, mekaniske flenser -Produkter som har blitt brukt i strid med de tekniske anbefalingene -Produkter som har blitt misbrukt -Produkter som ikke har blitt regelmessig vedlikeholdt -Skader på produktet (slag, fall, knusing …) forårsa- ket av uaktsomhet, manglende vedlikehold, misbruk eller unormal bruk av produktet -Utskiftning av en del etter tap av delen. Bruk av garantien Vi ber deg om å oppbevare kjøpsdokumentasjonen (leselig regning eller kvittering). Du vil bli bedt om å fremlegge dette for å gjøre bruk av garantien. Et produkt under garanti som har blitt reparert eller skiftet ut, dekkes av garantien i resten av garanti- perioden, på de opprinnelige vilkårene i kontraktsga- rantien fastsatt på kjøpstidspunktet. Ethvert returnert produkt tilhører på nytt HOZELOCK-EXEL når pro- duktet byttes ut med et nytt produkt. Kontraktsgarantien som står ovenfor, erstatter ikke den lovmessige garantien.
