Produkttype	Hekktrimmer
Merke	PowerPlus
Modell	POWXG2017
Slagvolum	26 cm³
Motoreffekt	0,75 kW
Maksimal rotasjonshastighet	10 000 min⁻¹
Skjærelengde	550 mm
Drivstofftankkapasitet	0,46 L
Drivstoffblandingsforhold	40:1 (bensin:olje)
Tennplugtype	Torch
Drivstoff	2-takts bensin/olje-blanding
Motorslagtype	2-takt
Knivavstand	27 mm
Håndtakstype	Drei
Antivibrasjonssystem	Ja
Rask stopp	Ja
Dobbeltvirkende blad	Ja
Tohåndsbruk	Ja
Lydtrykknivå	96 dB(A)
Lydeffektnivå	109 dB(A)
Garanti	36 måneder

Ofte stilte spørsmål - POWXG2017 PowerPlus

Hvilken type drivstoff skal jeg bruke til hekktrimmeren PowerPlus POWXG2017?

Bruk en blanding av blyfri bensin og 2-takts luftkjølt motorolje i et forhold på 40:1. Bruk aldri ren bensin og oppbevar blandingen i maks 30 dager.

Hvordan starter jeg motoren når den er kald?

Sett tenningen på 'I', trykk på primerpumpen 5–6 ganger, flytt chokeren til 'Start', trekk i startsnoren 3–4 ganger. Skyv deretter chokeren til 'Kjør' og trekk til motoren starter.

Hvordan justerer jeg det dreiende håndtaket?

Trekk låsespaken bakover, drei håndtaket til ønsket posisjon, slipp spaken til den låses. Gjør dette kun når motoren er av.

Hvordan vedlikeholder jeg tennpluggen?

Inspiser tennpluggen hver 25. time. Rens elektroden med en myk børste og kontroller gapet (0,6–0,7 mm). Bytt den hvis isolatoren er skadet.

Hva gjør jeg hvis motoren ikke starter?

Sjekk drivstoffnivået, tennpluggens tilstand (våt eller skadet), tennplugghetten, og om chokeren er riktig innstilt. Hvis motoren er oversvømt, tørk tennpluggen og tøm drivstoffet ved å trekke i startsnoren.

Hvordan smører jeg girkassen?

Hver 30. driftstime tilsett fett via smørenippelen med en fettpresse til det kommer ut mellom girkassen og kutterenheten.

Hva er skjærelengden og maksimal kuttkapasitet?

Skjærelengden er 550 mm og knivavstanden er 27 mm. Kutt kun grener med diameter mindre enn denne avstanden.

Hvordan oppbevarer jeg maskinen over lengre tid?

Tøm drivstofftanken, la motoren gå til den stopper, fjern tennpluggen, hell en liten mengde 2-takts olje i sylinderen og trekk startsnoren flere ganger. Oppbevar på et tørt sted.

Hvilket beskyttelsesutstyr skal jeg bruke under bruk?

Bruk alltid vernehansker, sikkerhetsbriller, hørselsvern og sikkerhetsko. Unngå løse klær.

Hvordan bytte eller slipe bladet?

Bytte av blad må utføres av en kvalifisert fagperson. Ikke slip bladet selv med mindre du er kompetent. Bruk alltid hansker under håndtering.

BRUKSANVISNING POWXG2017 PowerPlus

5.1 Arbeidsplassen 4

5.2 Personsikkerhet 4

5.3 Vær nøyaktig og omhyggelig når du omgås verktøy......5

5.4 Service....5

6 SIKKERHET VED HÄNDTERING AV BENSIN....5

7 DRIVSTOFF 6

7.1 Blanding av bensin og olje....6

7.1.1 Blanding av drivstoff....6

7.2 Fylling....6

7.3 Lagring av drivstoff....7

7.4 Anbefalt bensin....7

8 BRUK 7

8.1 Komme i gang....7

8.1.1 Knivbladbeskyttelse (Fig. 1)....7

8.1.2 Justere håndtaket....7

9.1 Generell rengjøring....10

9.2 Knivblad....10

9.3 Luftfilter (Fig. 21)....10

POWERPLUS® HIGH QUALITY TOOLS

POWXG2017 NO

9.4 Drivstofftank....11
9.5 Drivstofffilter....11
9.6 Tennplugg 11
9.7 Girkasse....11
9.8 Forgasser 11
9.9 Reparasjon....11
10 LAGRING....11
11 OPPSTART ETTER LANG TIDS OPPBEVARING....11
12 VEDLIKEHOLDSTABELL 12
13 TEKNISKE DATA 12
14 ST∅Y....13
15 FEILS∅KING....13
16 GARANTI 14
17 MILJ∅ 14
18 SAMSVARSERKLÆRING....15

HEKKEKLIPPER 26CCM 610mm POWXG2017

1 TILTENKT BRUK

Hekkeklipperen bør kun brukes til å trimme hekker og busker. Annen bruk av klipperen som ikke er omtalt i denne manualen, kan skade operatøren eller maskinen, og er derfor uttrykkelig utelukket fra maskinens bruksområde. Egner seg ikke til profesjonelt bruk.

ADVARSEL! Av sikkerhetshensyn bør du lese denne veiledningen nøye før maskinen tas i bruk. Hvis maskinen leveres videre til en tredjeperson må også bruksanvisningen følge med.

2 BESKRIVELSE

1. Knivblad
2. Bakre håndtak
3. Fremre vernedeksel
4. Låsespak for dreibart håndtak
5. Fremre håndtak
6. Bakre vernedeksel
7. Chokespak
8. Festeskrue
9. Lydpotte
10. Knivbladbeskyttelse
11. Luftfilterdeksel
12. Tennplugg
    6A. Luftfilter
13. Tennplugghette
    6B. Justeringsskrue for tomgangshastighet
14. Eksosuttak
15. Drivstoffhändpumpe
16. Ventilasjonsåpninger
17. Rekylstarthåndtak
18. Girkasse
19. Drivstofftank
20. Smørenippel
21. Tanklokk
22. Multi-verktøy (tennpluggnøkkel + stjerneskrujern)
23. Tenningsbryter STOP/I
24. Gassknappsperre
25. Gassknapp

3 PAKKENS INNHOLD

■ Fjern alle pakkematerialer
- Fjern all gjenværende innpakning og alle transportstøtter (hvis aktuelt)
■ Sjekk at pakkens innhold er fullstendig
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare på pakkematerialene så lenge som mulig, helst til slutten av garantiperioden. Deretter må du kaste det i ditt lokale avfallssystem.

Hvis du oppdager manglende eller skadede deler må du ta kontakt med forhandleren.

1 x hekkeklipper

1 x knivbladbeskyttelse

1 x brukerhåndbok

1 x multi-verktøysett

Hvis du oppdager manglende eller skadede deler må du ta kontakt med forhandleren.

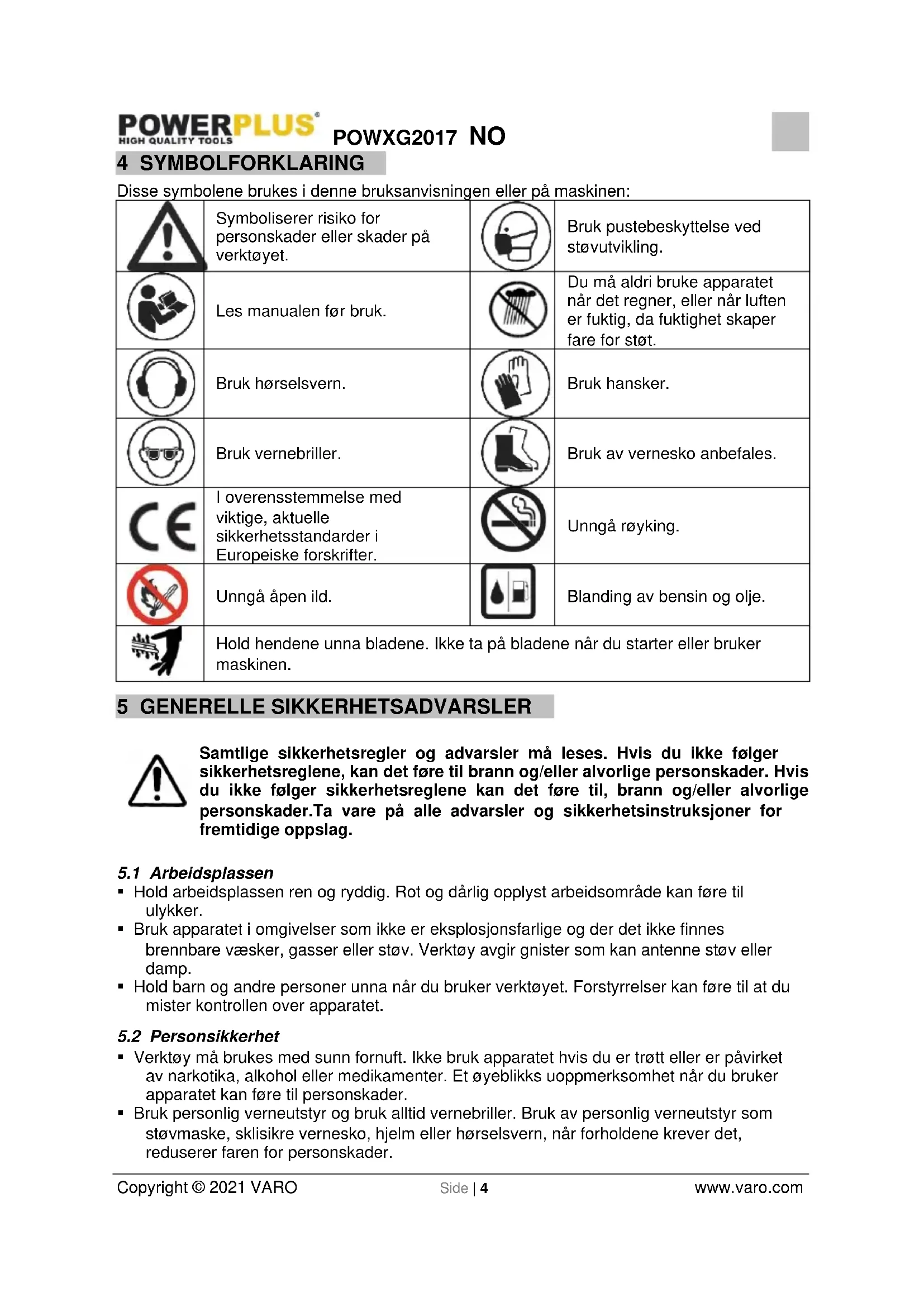

4 SYMBOLFORKLARING

Disse symbolene brukes i denne bruksanvisningen eller på maskinen:

	Symboliserer risiko for personskader eller skader på verktøyet.		Bruk pustebeskyttelse ved støvutvikling.
	Les manualen før bruk.		Du må aldri bruke apparatet når det regner, eller når luften er fuktig, da fuktighet skaper fare for støt.
	Bruk hørselsvern.		Bruk hansker.
	Bruk vernebriller.		Bruk av vernesko anbefales.
	I overensstemmelse med viktige, aktuelle sikkerhetsstandarder i Europeiske forskrifter.		Unngå røyking.
	Unngå åpen ild.		Blanding av bensin og olje.
	Hold hendene unna bladene. Ikke ta på bladene når du starter eller bruker maskinen.

5 GENERELLE SIKKERHETSADVARSLER

Samtlige sikkerhetsregler og advarsler må leses. Hvis du ikke følger sikkerhetsreglene, kan det føre til brann og/eller alvorlige personskader. Hvis du ikke følger sikkerhetsreglene kan det føre til, brann og/eller alvorlige personskader. Ta vare på alle advarsler og sikkerhetsinstruksjoner for fremtidige oppslag.

5.1 Arbeidsplassen

• Hold arbeidsplassen ren og ryddig. Rot og dårlig opplyst arbeidsområde kan føre til ulykker.
• Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare væsker, gasser eller støv. Verktøy avgir gnister som kan antenne støv eller damp.
• Hold barn og andre personer unna når du bruker verktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Personsikkerhet

• Verktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.

• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.

• Unngå utilsiktet oppstart. Hvis du bærer verktøy med fingeren på bryteren, inviterer du til ulykker.

• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i verktøvets bevegelige deler kan føre til personskade.
• Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøvet også i uventede situasioner.
• Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.
• Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.3 Vær nøyaktig og omhyggelig når du omgås verktøy

• Ikke overbelast apparatet. Bruk riktig verktøy i forhold til arbeidet som skal utføres. Korrekt verktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.
• Slå verktøyet helt av før du utfører justeringer, skifter tilbehør eller oppbevarer verktøyet. Dette reduserer faren for at verktøyet startes opp ved et uhell.
• Oppbevar verktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Verktøy er farlige når de brukes av uerfarne personer.
• Verktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte verktøy.
• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.
• Bruk verktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av verktøy til annet enn tiltenkt formål kan føre til farlige situasioner.

5.4 Service

- La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.

6 SIKKERHET VED HÄNDTERING AV BENSIN

• Ikke bruk verktøyet på et farlig sted. Dette inkluderer steder med fare for eksplosjon forårsaket av drivstoffdunster, gasslekkasie eller eksplosivt støy.
• Må ikke brukes i lukkede områder. Eksosgasser, røyk eller dunster kan nå farlige konsentrasioner.
• Beskytt verktøyet. Denne hekktrimmeren er IKKE VÆRBESTANDIG og må ikke utsettes for direkte sollys, høve temperaturer og våte eller svært fuktige forhold.
  Ikke røyk når du fyller bensintanken. Dette er farlig fordi bensinen kan antennes og forårsake en eksplosion.
• Unngå å søle drivstoff. Når du fyller tanken på hekktrimmeren, må du påse at motoren er slätt av. Unngå å søle drivstoff, da dette kan antennes av den varme motoren. Fyll aldri på tanken med motoren i gang.
• Vær forsiktig når du oppbevarer hekktrimmeren. Hekktrimmeren må oppbevares på et tørt sted uten brennhare væsker.
• Hold avstand. Hekktrimmeren avgir eksosgass. Sørg for at tilskuere står på sikker avstand.

- Påse at du bruker oljeblandet drivstoff. Blandingen skal være 40 deler blyfri bensin til 1 del totaktsolje. Hvis ikke, vil motoren overopphetes og skade hekktrimmeren.

7 DRIVSTOFF

Merk: Dette produktet er ikke levert med bensin-oljeblanding i motoren! Før bruk av produktet er det nødvendig å fylle det med en drivstoffblanding av bensin og olje!

7.1 Blanding av bensin og olje

Best resultat får du med vanlig blyfri bensin blandet 40:1 med vanlig 2-taktsolje for luftkjølte motorer.

ADVARSEL: Ikke bruk ren bensin i maskinen. Dette vil forårsake varig skade på motoren og annullerer produsentens garanti. Bruk aldri en drivstoffblanding som har vært lagret i mer enn 30 dager.

ADVARSEL: 2-taktsolje må være en premium type olje for 2-takts, luftkjølte motorer, blandet i forholdet 40:1. Ikke bruk en 2-taktsolje med anbefalt blandingsforhold på 100:1. Hvis motoren skades som følge av manglende smøring, vil ikke produsentens garanti dekke denne skaden.

7.1.1 Blanding av drivstoff

Hell olje på en godkjent drivstoffbeholder. Fyll deretter på med bensin slik at den blandes med oljen. Rist beholderen slik at olje og bensin blandes godt.

• Motoren må være avslått.
• Stopp motoren ved fylling, hold den på avstand fra åpen ild og ikke røyk.
• Vær forsiktig slik at du ikke söler olje eller bensin på bakken, av miljøvernhensyn. Rengjør hekkeklipperen med en gang hvis du söler drivstoff.
• Ikke søl drivstoff på motoren. Tørk opp eventuelt søl for å unngå brannfare.
• Unngå å få drivstoff på klærne. Skift klær med en gang hvis du har fått drivstoff på dem (for å unngå at klærne skal kunne antennes).
• Inspiser drivstofflokket jevnlig og påse at det ikke lekker og at det kan skrus godt til.
• Drivstofflokket må skrus godt til. Gå et annet sted for å starte motoren (minst 3 meter unna stedet der du fyller drivstoff).
• Fyll aldri drivstoff i lukkede rom. Drivstoffdamp samler seg nede ved bakken (eksplosjonsfare).
• Drivstoff må transporteres og lagres i godkjente beholdere. Påse at barna ikke får tilgang til lagret drivstoff.
• Gjør godt rent rundt tanklokket for at det ikke skal komme urenheter inn i tanken.
• Skru av lokket og fyll tanken med drivstoff. Bruk en trakt med filter til å filtrere drivstoffet.
• Skru lokket godt til for hånd.
• Tørk godt av rundt lokket og hele tanken etter fylling.
• Tørk alltid opp alt drivstoffsøl for å unngå brannfare.

7.3 Lagring av drivstoff

• Drivstoff kan ikke lagres i ubegrenset tid.
• Kjøp kun den mengden du behøver for 4 uker om gangen.
  ■ Bruk kun godkjente drivstoffbeholdere.

7.4 Anbefalt bensin

Enkelte standard bensintyper er beriket med oksygenholdige blandinger som alkohol eller eter for å oppfylle forskriftene om ren luft. Motoren er designet for å fungere bra med enhver bilbensin, inkludert disse typene beriket bensin, under forutsetning av at ovenstående blandingsforhold følges!

8 BRUK

8.1 Komme i gang

8.1.1 Knivbladbeskyttelse (Fig. 1)

Fjern knivbladbeskyttelsen (18) fra knivbladet (1) før bruk.

Merk: Monter alltid knivbladbeskyttelsen (18) når produktet ikke er i bruk, lagres eller transporteres. For å feste knivbladbeskyttelsen, rett det inn med knivbladet (1), og skyv det på.

8.1.2 Justere håndtaket

Advarsel: Håndtaket må kun justeres når maskinen er avslätt! Kontroller alltid at håndtaket låses i en av endeposisjonene, og aldri bruk det i noen mellomposisjoner!

Juster håndtaket etter bruksområdet.

• Dra låsespaken for håndtaket (15) bakover, og hold det i posisjon (Fig. 2).
• Juster håndtaket (14) til ønsket posisjon, og slipp låsespaken (15). Fortsett å vri håndtaket til det klikker inn i låst posisjon (Fig. 3-6).

Det er tre kontroller på håndtaket (14), med følgende funksjoner:

• Tenningsbryteren (11) stopper motoren elektrisk. Før du starter motoren må du alltid sette tenningsbryteren (11) til posisionen «I».
• Gassknappsperren (12) hindrer utilsiktet aktivering av gassknappen (13), frem til den blir trykket inn manuelt.
• Juster motorhastigheten med gassknappen (13).

Merk: Gassknappen vil ikke fungere hvis ikke låsespaken for håndtaket (15) er klikket riktig inn i posisjon.

8.2 Starte/stoppe

Hold knivene unna alle objekter i nærheten. Knivene vil begynne å bevege seg når motoren startes.

8.2.1 Kaldstart (Fig. 8-9)

Når motoren er kald eller har vært avslått i mer enn 3 minutter, eller när du har fylt på tanken.

• Plasser produktet på flat mark, og forsikre deg om at det ikke er noen gjenstander eller hindringer som kan komme i kontakt med bladene.
• Sett tenningsbryteren (11) til posisjonen «I» (PÅ).
• Trykk 5-6 ganger på drivstoffhåndpumpen (7).
• Flytt chokespaken (4) til posisjonen « Start».
• Hold et fast grep på toppdekslet med den venstre hånden, og plasser det høyre kneet på det bakre håndtaket (14).
• Dra lett i rekylstarthåndtaket (8) til du føler motstand, og dra deretter raskt og kraftig 3-4 ganger. Motoren vil vanligvis ikke starte på dette stadiet.

Advarsel: La snoren returnere sakte på en kontrollert måte hver gang den trekkes ut!

Flytt chokespaken (4) til posisjonen «|↓| run». Dra lett i rekylstarthåndtaket (8) til du føler motstand. Dra deretter raskt og kraftig til motoren starter.

Merk: For mye choke kan gjøre det vanskelig å starte motoren, på grunn av for mye drivstoff. Hvis motoren ikke starter etter flere forsøk, åpne choken og fortsett å trekke i startsnoren, eller ta ut tennpluggen og tørk av.

8.2.2 Varmstart (Fig. 8-9)

• Sett tenningsbryteren (11) til posisjonen «I» (PÅ).
• Ikke trykk på drivstoffhåndpumpen (7).
• Flytt chokespaken (4) til posisjonen « run».
• Hold et fast grep på toppdekslet med den venstre hånden, og plasser det høyre kneet på det bakre håndtaket (14).
• Dra lett i rekylstarthåndtaket (8) til du føler motstand, og dra deretter raskt og kraftig. Gjenta til motoren starter.

Advarsel: La snoren returnere sakte på en kontrollert måte hver gang den trekkes ut!

MERK: Hvis motoren ikke starter, kan den være oversvømt. Oversvømmelse er forårsaket av at for mye drivstoffblanding tilføres på feil tidspunkt, og dette kan gjøre at produktet ikke starter. IKKE trykk på drivstoffhåndpumpen igjen. Følg prosedyren under: Sett tenningsbryteren (11) til posisjonen «STOP» (AV). Klem på gassknappsperren (12) og gassknappen (13) for å løse ut choken. Ta ut tennpluggen (se «Vedlikehold–tennplugg»). Tørk tennpluggen. Dra gjentatte ganger i rekylstarthåndtaket (8) for å fjerne drivstoffet fra brennstoffkammeret. Sett på plass tennpluggen. Tørk opp drivstoffsøl, og flytt produktet minst 3 meter vekk før du starter maskinen. Start produktet som beskrevet i avsnittet for «Varmstart».

8.2.3 Stoppe motoren

• Slipp opp gassknappen (13), og la produktet gå på tomgang i 10-15 sekunder.
• Sett tenningsbryteren (11) til posisjonen «STOP» (AV) (Fig. 10).

Advarsel! Knivbladet vil fortsette å bevege seg i en kort periode selv etter at motoren er slått av! Vent til knivbladet er fullstendig stoppet før du setter produktet på bakken!

8.3 Beskjære

Merk: Hold knivbladet med en vinkel på omtrent 15° på overflaten som skal beskjæres.

• Før du starter, bruk en grensag til å fjerne grener som overskrider kuttekapasiteten til produktet.
• Juster håndtaket slik at det passer til bruksområdet.

Advarsel! Når produktet er i bruk, hold eksosuttaket (21) vekk fra kroppen (Fig. 11-16).

• Start produktet som beskrevet. Trykk og hold inne gassknappsperren, og deretter trykk på gassknappen for å koble inn knivbladet. Bruk full gass på motoren under drift for å ha en korrekt kuttehastighet.
• Beveg knivbladet lett gjennom kutteflaten i en feiende bevegelse som følger hekken eller buskens form. For optimal klippeytelse anbefales en liten tilt nedover på knivbladet i bevegelsesretningen.
• Ikke forhast deg, og ikke forsøk å kutte for mye i hver bevegelse med knivbladet.
• Kutt først begge sider nedenfra og oppover mot toppen. Dette vil hindre at kvister legger seg på steder som skal beskjæres (Fig. 17).
• Etter at begge sider er ferdig beskåret, fortsett med toppen (Fig. 18). Hold knivbladet med en vinkel på omtrent 15° på overflaten som skal beskjæres.
• Hvis området er langt, kutt i flere stadier for å oppnå et bedre resultat. Kortere kvister gir enklere kompostering.

MERK: Ved forming anbefales det å lage en trapesform (Fig. 19). Trapesform samsvarer med den naturlige veksten til planter, og vil gi en optimal vekst av hekken da den nedre delen av hekken vil få mer lys.

ADVARSEL! STOPPE MOTOREN I ET N∅DSTILFELLE: Trykk og hold tenningsbryteren (11) i posisjonen «STOP» til motoren stopper.

8.4 Etter bruk

• Slå av produktet, la motoren kjøle seg ned og deretter fjern tennplugghetten.
• Kontroller, rengjør og lagre produktet som beskrevet nedenfor.

9 VEDLIKEHOLD

ADVARSEL! Slå alltid produktet av, la det kjøles ned og koble fra tennpluggen før det utføres inspeksjon, vedlikehold eller rengjøringsarbeid!

- Hold produktet rent. Fjern avfallsrester fra produktet etter hver bruk og før lagring.

- Jevnlig og korrekt rengjøring vil sikre trygg bruk og øke produktets levetid.

- Inspiser produktet før hver bruk for slitasje og skadete deler. Ikke bruk det hvis du finner ødelagte eller slitte deler.

ADVARSEL! Utfør kun reparasjoner og vedlikehold i henhold til disse instruksjonene! At annet arbeid må utføres av en kvalifisert servicetekniker!

9.1 Generell rengjøring

• Tørk over produktet med en klut fuktet i mildt såpevann. Bruk er børste for å komme til vanskelige områder.
• Det er spesielt viktig å rengjøre ventilasjonsåpningene (22) etter hver bruk med en klut og børste.
• Fjern gjenstridig smuss med høytrykksluft (maks. 3 bar).

Merk: Ikke bruk kjemiske, alkaliske, slipende eller andre aggressive rengjørings- eller desinfeksjonsmidler for å rengjøre dette produktet, da de kan være skadelige for overflatene.

- Kontroller for skade og slitasje. Reparer skader i henhold til denne brukerhåndboken, eller bring det til et autorisert servicesenter før det brukes igjen.

9.2 Knivblad

ADVARSEL! Bruk vernehansker ved arbeid på knivbladet eller i nærheten av det! Bruk korrekt verktøy for å fjerne smuss, f.eks. en børste eller trepinne! Aldri bruk bare hender! Utskiftning av knivbladet må utføres av en kvalifisert servicetekniker! Bearbeiding eller skjerping av bladene anbefales ikke, bortsett fra hvis det utføres av en reparasjonstjeneste eller en tilsvarende kvalifisert servicetekniker!

• Hold knivbladet (1) rent og fritt for smuss. Fjern avskjær.
• Påfør en liten mengde passende smøremiddel på knivbladet (1) for å opprettholde en god kutteytelse (Fig. 20).
• Hold knivbladet (1) skarpt. Et slitt eller skadet knivblad må skiftes ut med et nytt av samme type av en kvalifisert servicetekniker.

9.3 Luftfilter (Fig. 21)

• Inspiser luftfilteret (6A) jevnlig. Skift ut med et nytt ved behov.
• Åpne luftfilterbeholderen ved å løsne festeskruen (17) med multi-verktøyet (25).
  ■ Fjern skruen og dekslet (6), og ta ut filteret (6a).
• Bank filteret mot en stabil flate for å fjerne støv. Bruk trykkluft (maks. 3 bar) for å fjerne gjenstridig støv.
• Påfør en liten mengde luftfilterolje på filteret for å øke ytelsen. Klem ut overflødig olje, og sett filteret tilbake i beholderen.
• Sett tilbake luftfilterdekslet (6), og fest det med skruen (17).

9.4 Drivstofftank

• Tøm drivstofftanken när produktet skal lagres over 30 dager for å hindre at drivstoffet blir dårlig.
• Skru opp og fjern tanklokket (10), og bruk en egnet drivstoffpumpe for å overføre drivstoffet til en passende beholder.

9.5 Drivstofffilter

Drivstofftanken (9) på dette produktet er utstyrt med et filter som er plassert på den frie enden av drivstoffrøret. Spør et autorisert servicesenter, eller en lignende kvalifisert person, om å kontrollere og skifte ut filteret jevnlig ved behov.

9.6 Tennplugg

• Inspiser tennpluggen (19) minst hver 25. time, eller før hver langtidslagring over 30 dager hvis produktet ikke har vært i bruk så mye.
• Rengjør eller bytt ut med en ny tennplugg ved behov, se avsnittet "TEKNISKE DATA".
  ■ Koble fra tennplugghetten (20) (Fig. 22).
• Løsne tennpluggen med multi-verktøyet (25) ved å skru mot klokken, og fjern den forsiktig (Fig. 23).
• Inspiser tennpluggen (19) for skader og slitasje. Fargen på elektroden skal være lysebrun.
• Fjern smuss fra elektroden med en myk børste, unngå hard rengjøring av elektroden.
• Tørk tennpluggen (19) med en myk klut hvis den er våt av drivstoff.
• Kontroller gnistgapet. Det skal være 0,6–0,7 mm (Fig. 24).
• Skift ut med en ny tennplugg (19) hvis enten elektroden eller isolasjonen er skadet.
• Når du skifter ut tennpluggen (19), skru den først inn med hånden og deretter stram den lett med multi-verktøyet (25).

9.7 Girkasse

• Smør girboksen hver 30, time, eller oftere ved hard bruk.
• Påfør fett gjennom smørenippelen (24) med en fettpresse til det kommer fett ut mellom qirboksen (23) og knivbladet (1) (Fig. 30).
  ■ Fjern overflödig fett fra produktet.

9.8 Forgasser

Forgasseren er forhåndsinnstilt fra leverandøren. Hvis det skulle være nødvendig å gjøre noen endringer, kontakt et autorisert servicesenter eller en lignende kvalifisert person. Ikke prøv å foreta noen justeringer på egenhånd.

9.9 Reparasjon

Dette produktet består ikke av noen deler som kan repareres av brukeren. Kontakt et autorisert servicesenter eller en lignende kvalifisert person for kontroll og reparasjon.

10 LAGRING

For at hekkeklipperen skal virke igjen etter lengre tids lagring, bør du gjøre følgende:

• Tøm drivstofftanken. Start motoren og la den gå til den stanser av seg selv. Kast drivstoffet fra tanken på en miljøvennlig måte.
• La motoren kjøles ned og ta ut tennpluggen.
• Fyll en skje med 2-taktsolje i tennpluggåpningen og trekk startsnoren sakte helt ut flere ganger. Dette fjerner små mengder av rust og smører stempel og sylinder.
• Sjekk tennpluggen og skift den hvis tennspissen er for mye brent.
• Oppbevar verktøyet på et tørt sted – unna brannfare.

11 OPPSTART ETTER LANG TIDS OPPBEVARING

■ Ta ut tennpluggen.
- Trekk startsnoren helt ut flere ganger for å fjerne olje og avsetninger i motoren.
- Sjekk tennpluggen, skift den ved behov og sett den inn igjen.

■ Fyll drivstofftanken med 2-takstblanding.

Kontroller og vedlikehold produktet jevnlig i henhold til vedlikeholdstabellen.

Del	Utfør	Før / etter hver bruk	10 timer	25 timer	50 timer / hvert halvår	100 timer / en gang pr. år
Tennplugg	Kontroller			X
Tennplugg	Rengjør			X
Tennplugg	Skift ut	Ved behov
Luftfilter	Kontroller	X
Luftfilter	Rengjør			X
Luftfilter	Skift ut	Ved behov
Drivstofffilter	Kontroller			X
Drivstofffilter	Rengjør			X
Drivstofffilter	Skift ut	Ved behov
Knivblad	Kontroller	X
Knivblad	Smøre	X
Knivblad	Rengjør	X
Knivblad	Skift ut	Ved behov

13 TEKNISKE DATA

Sylindervolum	26 ccm
Motoreffekt	0,75 kW
Omdreiningshastighet	10 000 min ^-1
Innkoblingshastighet for clutch	4 000 min ^-1
Tomgangshastighet	3 000 min ^-1
Kuttelengde	550 mm
Motortype	2-takter
Drivstofftankens kapasitet	0,46 l
Blandeforhold, drivstoff	40:1
Type tennplugg	Torch
Knivavstand	27 mm
Håndtakstype	Roterbart håndtak
Hurtigstopp	Ja
System for vibrasjonsreduksjon	Ja
Enklere start av motor	Ja
Full crank-motor	Ja
Mykt grep	Ja
Vernedeksel	Ja
Laserslipt blad	Ja
Tohånds betjening	Ja
Type bladtupp	Normal
Dobbeltvirkende blad	Ja
E10 drivstoffsikker	Ja

14 ST∅Y

Støyemisjonsverdier målt i samsvar med relevant standard. (K=3)

Lydtrykknivå LpA

95dB(A)

Lydeffektnivå LwA

108dB(A)

VIKTIG! Bruk hørselsvern när lydtrykket er over 85 dB(A).

aw (Vibrasjon)

7,2 m/s²

K = 1,5 ~m / s^2

15 FEILS∅KING

Mistenkte feil er ofte på grunn av årsaker som brukeren kan rette opp i selv. Sjekk derfor produktet ved å bruke dette avsnittet. I de fleste tilfeller kan problemet løses raskt.

ADVARSEL! Utfør kun de trinnene som er beskrevet i disse instruksjonene! Hvis ikke du klarer å løse problemet, må all annen inspeksjon, vedlikehold eller reparasjonsarbeid utføres av et autorisert servicesenter eller en lignende kvalifisert servicetekniker!

Problem	Mulig årsak	Løsning
Motoren starter ikke	Ikke nok drivstoff i drivstofftanken	Fyll på bensin
	Drivstoffhåndpumpen er ikke brukt ved kaldstart	Trykk på drivstoffhåndpumpen og start på nytt.
	Drivstoffhåndpumpen er brukt ved varmstart	Tørk tennpluggen
	Tennpluggen er våt	Tørk tennpluggen
	Tennpluggen er skadet	Skift ut tennpluggen
	Tennplughetten er løs	Fest skikkelig
	Tenningsbryteren (10) er ikke satt til posisjonen «I».	Sett tenningsbryteren (10) til posisjonen «I».
	Motoren er for varm.	Vent til produktet er fullstendig nedkjølt.
Motoren stopper	Ikke nok drivstoff i drivstofftanken	Fyll på bensin
	Knivbladet er blokkert	Fjerne blokkering
Motoren starter, men vil ikke øke hastigheten	Motoren må bli varm	La motoren varmes opp. La den gå på tomgangshastighet i 2 til 3 minutter.
Motoren oppnår ikke full hastighet, og gir ut mye røyk	Drivstoffblandingen er ikke god	Bruk ferskt drivstoff, riktig 2-takts smøreolje og korrekt blandingsforhold.
	Luftfilteret er skittent	Rengjør luftfilteret. Se rengjøring av luftfilteret tidligere i denne brukerhåndboken
Utilfredsstillende resultat	Knivbladet er slitt.	Få en kvalifisert person til å skjerpe eller skifte det ut.
	Greinenes tykkelse overskrider kuttekapasiteten	Kutt kun grener innenfor kuttekapasiteten
Overdreven	Knivbladet er sløvt/skadet	Skift ut med et nytt blad
vibrasjon/støy eller eksos	Bolter/mutre er løse	Stram til bolter/mutre
	Feil bensin/olje	Tøm ut ubrukt bensin/olje, og fyll på riktig bensin/olje

16 GARANTI

- Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.

- Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, defekte deler som følge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

- Skader og/eller defekter som skyldes ukorrekt bruk dekkes heller ikke av garantien.

- Vi fraskriver oss også alt ansvar for personskader som skyldes ukorrekt bruk av verktøyet.

- Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.

- Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

- Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.

- Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.

- Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

- Garantikrav som aksepteres vil aldri føre til en forlengelse av garantiperioden. Heller ikke vil en ny garantiperiode starte dersom produktet erstattes.

- Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller när det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv.).

- Du må ta vare på kvitteringen som bevis på datoen for kjøpet.

- Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.

17 MILJ∅

Hvis det skulle være nødvendig å skifte ut maskinen etter lang tids bruk, må den ikke kastes i husholdningsavfallet. Kast den på en miljømessig forsvarlig måte.

Kvitt deg med brukt motorolje på en miljøvennlig måte. Vi foreslår at du leverer den inn i en forseglet beholder til din lokale bensinstasjon. Ikke kast oljen i søppelkassen eller tøm den ut på bakken.

18 SAMSVARSERKLÆRING

VARO Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – Belgia, erklærer at, produktbetegnelse: Hekkeklipper 26 ccm

merke: POWERplus modell: POWXG2017

oppfyller de vesentlige kravene og andre relevante bestemmelser i gjeldende EU-direktiver, basert på bruken av europeiske, harmoniserte standarder. Enhver uautorisert endring av apparatet vil annullere denne erklæringen.

Eu-Direktiver (med eventuelle endringer inntil dato for underskrift):

2006/42/EC

2014/30/EU

2000/14/EC Annex V LwA

Measured 106dB(A)

Guaranteed 108dB(A)

Europeiske harmoniserte standarder (med eventuelle endringer inntil dato for underskrift): EN ISO 10517 : 2019

Oppbevarer av teknisk dokumentasjon: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

Philippe Vankerkhove

Regulatoriske saker - Samsvarsleder

11/09/20

1 TILSIGTET BRUG....3

2 BESKRIVELSE 3

3 MEDF∅LGENDE INDHOLD 3

4 SYMBOLER 4

5 ALMINDELIGE SIKKERHEDSANVISNINGER FOR VÆRKT∅J ..... 4

9.1 Generel rengøring
