BRUKSANVISNING POWEG9020 PowerPlus

8.3 Montering av forlengerrøret og munnstykkene (Fig. 6) ...................................................... 6

8.4 Tilpass bæremeisen og stroppene og kontrollhåndtaket (Fig. 7) ....................................... 6

10.3 Oppstart av varm motor (motoren har vært av i under 15–20 minutter) (Fig.8 og 10) ....... 8

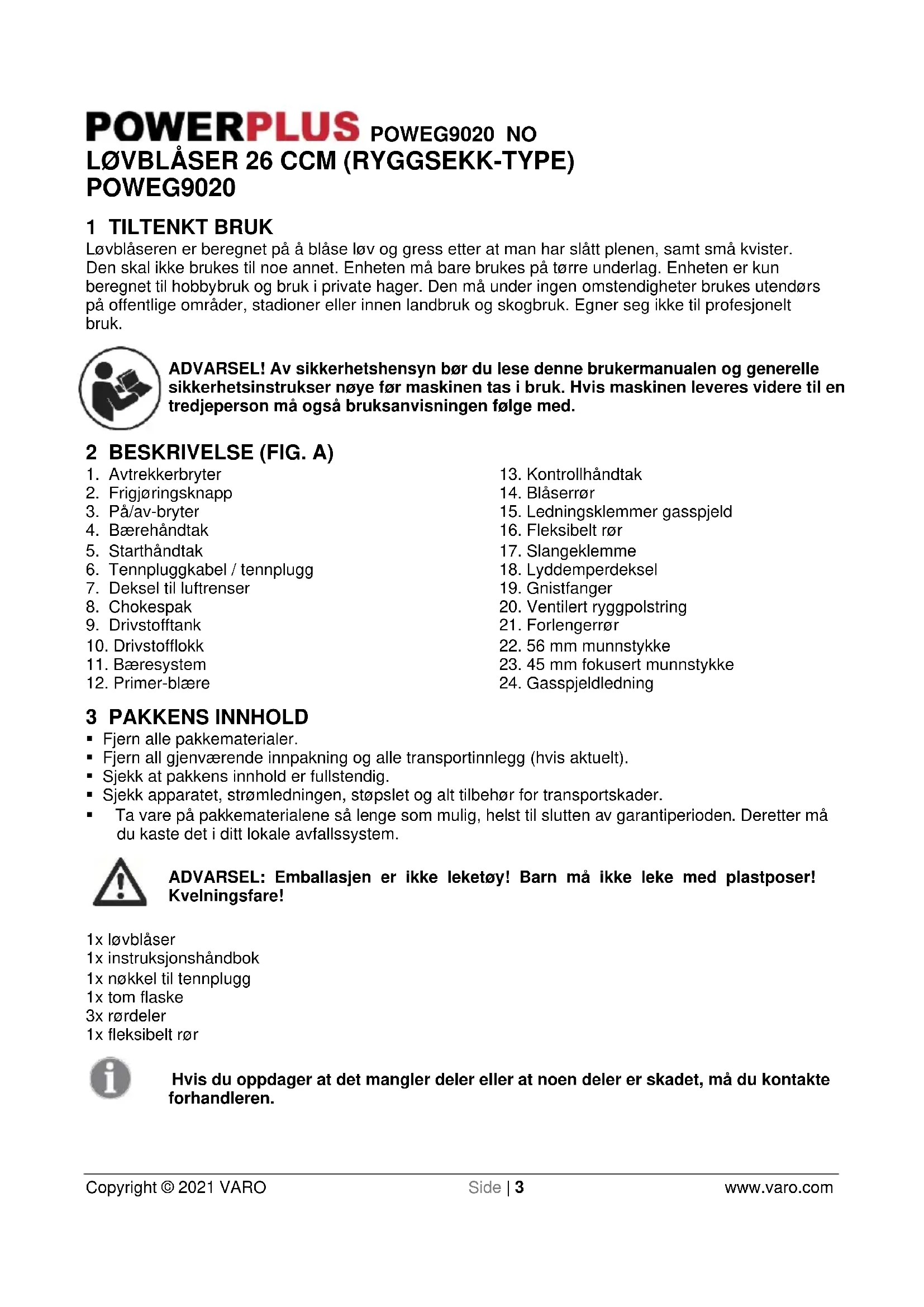

Copyright © 2021 VARO Side | 3 www.varo.com LØVBLÅSER 26 CCM (RYGGSEKK-TYPE) POWEG9020 1 TILTENKT BRUK Løvblåseren er beregnet på å blåse løv og gress etter at man har slått plenen, samt små kvister. Den skal ikke brukes til noe annet. Enheten må bare brukes på tørre underlag. Enheten er kun beregnet til hobbybruk og bruk i private hager. Den må under ingen omstendigheter brukes utendørs på offentlige områder, stadioner eller innen landbruk og skogbruk. Egner seg ikke til profesjonelt bruk. ADVARSEL! Av sikkerhetshensyn bør du lese denne brukermanualen og generelle sikkerhetsinstrukser nøye før maskinen tas i bruk. Hvis maskinen leveres videre til en tredjeperson må også bruksanvisningen følge med. 2 BESKRIVELSE (FIG. A)

15. Ledningsklemmer gasspjeld

• Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).

• Sjekk at pakkens innhold er fullstendig.

• Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.

• Ta vare på pakkematerialene så lenge som mulig, helst til slutten av garantiperioden. Deretter må du kaste det i ditt lokale avfallssystem. ADVARSEL: Emballasjen er ikke leketøy! Barn må ikke leke med plastposer! Kvelningsfare! 1x løvblåser 1x instruksjonshåndbok 1x nøkkel til tennplugg 1x tom flaske 3x rørdeler 1x fleksibelt rør Hvis du oppdager at det mangler deler eller at noen deler er skadet, må du kontakte forhandleren.POWEG9020 NO Copyright © 2021 VARO Side | 4 www.varo.com 4 SYMBOLFORKLARING Følgende symboler brukes i denne bruksanvisningen eller på maskinen:

Det er fare for at maskinen kan slynge ut steiner og andre objekter. Hold andre personer og husdyr på trygg avstand.

Advarsel: Viften roterer fremdeles når du åpner eller lukker dekslet. Vær forsiktig, spesielt med inntaksdekslet.

Koble alltid maskinen fra nettstrømmen før rengjøring, inspeksjon eller reparasjon eller hvis maskinen skades eller vikler seg inn.

Bruk eller forlat aldri maskinen i regn eller under fuktige forhold. Fuktighet øker faren for elektriske støt.

Trekk ut støpslet øyeblikkelig dersom ledningen er skadet eller kuttet over.

Bruk hørselsvern. 5 GENERELLE SIKKERHETSADVARSLER ADVARSEL! Når du bruker hageverktøy, må du alltid følge grunnleggende regler for sikkerhet for å redusere risiko for brann, elektrisk støt og personskader, inkludert følgende:

• Gjør deg godt kjent med kontroller og med korrekt bruk av produktet.

• Rydd arbeidsområdet før hver gangs bruk. Fjern alle objekter som steiner, glasskår, spiker, ståltråd eller snører som kan hindre effektivt arbeid.

• Bruk lange, solide bukser, støvler og hansker. Ikke bruk løstsittende klær eller kortbukser, og ikke gå barfot.

• Ikke ha på deg noen form for smykker.

• Bind opp langt hår for å unngå at håret henger seg fast i bevegelige deler.

• Ikke la barn eller andre personer uten opplæring bruke dette produktet.

• Stå støtt og i balanse. Ikke strekk deg for langt.

• Overstrekking kan føre til ubalanse eller eksponering for farer.

• Produktet må ikke brukes på fuktige eller våte steder.

• Unngå utilsiktet oppstart.

• Bruk sunn fornuft når du arbeider med produktet.

• Vær årvåken og konsentrer deg om det du gjør.

• Ikke bruk kraft på maskinen. Verktøyet vil gjøre en bedre jobb, og det er mye mindre fare for risiko, dersom du bruker det i den hastigheten det er konstruert for.

• Verktøyet er ikke beregnet på å brukes av barn eller personer med nedsatte evner uten tilsyn.

• Hold øye med barna så de ikke leker med apparatet.

• Koble ut blåseren hvis du merker uvanlige vibrasjoner.

• Ikke blås plantedeler mot tilskuere.

• Blåseren må oppbevares på et tørt sted.

• Utsett deg selv for vibrasjoner så lite som mulig. Eksempler på hvordan du reduserer eksponering for vibrasjoner er bruk av hansker under arbeidet og begrensning av arbeidstimer. Advarsel! Ikke arbeid nær åpne vinduer osv.

• Følgende anbefales: − Bruke maskinen kun til rimelige tider, ikke tidlig om morgenen eller sent på kvelden, da den kan forstyrre andre personer. − Før du blåser/suger bør du først løsne restene med en rake eller rive. − Hvis det er veldig tørt, bør du sprute litt vann på bakken. 6 YTTERLIGERE SIKKERHETSINSTRUKSJONER

• Hold alltid blåseren med høyre hånd. Se instruksjonene for bruk i denne håndboken.

• For å redusere risikoen for hørselstap grunnet høyt lydnivå, må hørselsvern brukes.

• Roterende impellerblader kan forårsake alvorlige skader. Stopp motoren før du åpner vakuumdøren eller monterer/bytter rør. Ikke putt hender eller andre gjenstander inn i vakuumrørene når de er montert på enheten.

• For å redusere risikoen for skader knyttet til roterende deler, må motoren stoppes før tilbehør monteres eller fjernes. Ikke bruk maskinen uten beskyttelse. Koble alltid fra tennpluggen før du utfører vedlikehold eller ved tilgang til bevegelige deler.

• Ikke rett blåsedysen mot personer eller dyr.

• Ikke bruk enheten uten korrekt utstyr montert. Når den skal brukes som blåser, må blåserørene alltid monteres.

7 SIKKERHET VED HÅNDTERING AV BENSIN

ADVARSEL: Vær ekstra forsiktig ved håndtering av drivstoff. De er antennelige, og dampene er eksplosive. Følgende punkter må følges.

• Bruk kun en godkjent tank.

• Ta aldri av drivstofflokket eller etterfyll bensin mens verktøyet er i gang. La motorens eksoskomponenter kjøles ned før etterfylling.

• Etterfyll aldri verktøyet innendørs.

• Oppbevar aldri verktøyet eller drivstoffbeholdere i nærheten av åpen ild, som f.eks. en varmtvannsbereder.POWEG9020 NO Copyright © 2021 VARO Side | 6 www.varo.com

• Hvis det søles bensin må du ikke forsøke å slå på strømkilden, men få maskinen bort fra området der det er sølt før oppstart.

• Sett alltid bensinlokket godt på igjen etter fylling.

• Hvis tanken må tappes, må dette skje utendørs. 8 MONTERING

8.2 Montering av blåserrøret (Fig. 3, 4 og 5)

MERK: pass på at ledningene til gasspjeldavtrekkeren er så rette som mulig når du kobler til blåserrøret.

• Stikk blåserrøret (14) inn i det fleksible røret (16) og stram til slangeklemmen (17).

• Fest ledningsklemmene (15) til begge endene av det fleksible røret (16) for å holde på plass ledningen til gasspjeldavtrekkeren (24).

8.3 Montering av forlengerrøret og munnstykkene (Fig. 6)

Koble forlengerrøret (21) til blåserrøret (14), og enten 56 mm-munnstykket (22) eller det 45 mm fokuserte (23) munnstykket til forlengerrøret (21). Velg munnstykke ut fra arbeidsoppgave. Trykk rørene sammen og drei dem i retningen med klokken slik at de låses i hverandre.

8.4 Tilpass bæremeisen og stroppene og kontrollhåndtaket (Fig. 7)

• Plasser løvblåseren på ryggen ved å tre armene inn gjennom skulderstroppene (11), som om du tar på deg en jakke.

• Når du har justert bæresystemet, slik at stroppene er behagelige, kan du ta av deg løvblåseren igjen og plassere den på bakken i stående posisjon.

• Justering av bæresystemet (11) og kontrollhåndtaket (13).

Bruk vanlig blyfri bensin blandet 30:1 med vanlig 2-taktsmotorolje for best resultat. Bruk blandingsforholdene i avsnittet TABELL FOR DRIVSTOFFBLANDING under. ADVARSEL: Bruk aldri ren bensin i enheten. Dette vil føre til permanent skade på motoren og ugyldiggjøre garantien fra produsenten av produktet. Bruk aldri en drivstoffblanding som har blitt lagret i mer enn 90 dager. ADVARSEL: Hvis du vil benytte en annen 2-takts smøreolje enn Talon Custom Lubricant, må du forsikre deg om at den er av premium kvalitet og beregnet for 2-takts motorer med luftkjøling og at blandingsforholdet er 30:1. Du må ikke bruke en 2-takts smøreolje med anbefalt blandingsforhold på 100:1. Hvis det oppstår motorskader som skyldes utilstrekkelig smøring, vil garantien fra motorprodusenten ugyldiggjøres.POWEG9020 NO Copyright © 2021 VARO Side | 7 www.varo.com

9.2 Blanding av drivstoff

Tilsett oljen i en beholder som er godkjent for drivstoff og fyll deretter i bensinen slik at den blander seg med oljen. Rist beholderen slik at oljen og bensinen blander seg godt. Advarsel: Utilstrekkelig smøring ugyldiggjør garantien på motoren. Blandingsforholdet mellom bensin og olje skal være 30:1.

Enkelte vanlige bensintyper er blandet med oksygenater som alkohol eller andre blandinger for å oppfylle standarder for å redusere luftforurensningen. Motoren er utviklet for å fungere tilfredsstillende med alle bensintyper som er beregnet for kjøretøy, inkludert bensin som inneholder oksygenater. 10 BRUKSINSTRUKSJONER

10.1 Oppstart av kald motor (Fig. 8, 9 og 10)

• Kontroller at tenningsbryteren (3) er i posisjonen ON (PÅ) (I).

• Pump primer-blæren (12) seks ganger ved å trykke på blæren (12).

• Enheten er utstyrt med en choke (8) med to posisjoner: FULL CHOKE , og RUN (KJØR)

• Flytt chokespaken (8) til posisjonen full choke og trekk i starthåndtaket (5) 2–3 ganger til du hører at motoren begynner å starte. Flytt chokespaken til posisjonen Run (Kjør) og trekk i starthåndtaket 3–4 ganger til enheten starter.

• Trykk på opplåsningsknappen (2) og trykk inn avtrekkerbryteren (1) for å bruke verktøyet. MERK: Hvis du ikke klarer å starte motoren etter gjentatte forsøk, se avsnittet Feilsøking.POWEG9020 NO Copyright © 2021 VARO Side | 8 www.varo.com MERK: Husk alltid å trekke startsnoren i rett vinkel ut fra hullet. Hvis du trekker startsnoren ut på skrå vil dette føre til at snoren gnisser mot kantene rundt hullet. Denne friksjonen vil føre til at snoren frynser seg og blir raskere slitt. Hold alltid tak i starthåndtaket når snoren trekker seg tilbake. Ikke slipp snoren slik at den fyker ukontrollert tilbake. Dette kan føre til at det oppstår knuter på snoren eller at den slites raskere. Det kan også skade startenheten.

For å stoppe på normal måte, slipp opp avtrekkerbryteren (1) og gi motoren tid til å redusere hastigheten til tomgangshastighet. TRYKK deretter på tenningsbryteren OFF “STOP ” (AV/STOPP) (3).

10.3 Oppstart av varm motor (motoren har vært av i under 15–20 minutter) (Fig.8 og 10)

• Kontroller at tenningsbryteren (3) er i posisjonen ON (PÅ) (I), og trekk raskt i startsnoren (5).

• Hvis motoren ikke starter, eller hvis den starter, men stopper igjen etter fem trekk i startsnoren, bør du heller følge prosedyren for «OPPSTART AV KALD motor».

10.4 Bruksområder for blåseren

• Brukes for å blåse på trær, busker, i blomsterbed eller områder som er vanskelige å komme til.

• Bruk enheten rundt bygninger og til andre vanlige rengjøringsoppgaver.

• Blåseren kan også brukes rundt vegger, under overheng, gjerder og skjermer. ADVARSEL: Bruk tettsittende arbeidsklær som sørger for beskyttelse. For eksempel langbukser i tykt materiale, vernesko, tykke arbeidshansker, hjelm, beskyttelsesskjerm for ansiktet eller vernebriller for å beskytte øynene og hørselvern. ADVARSEL: Pass på at barn, andre personer og dyr er minst 15 meter (50 fot) unna. Hvis noen nærmer seg, må du stoppe enheten umiddelbart. ADVARSEL: Når du bruker enheten må du følge noen grunnleggende sikkerhetregler. Disse må du alltid overholde for å redusere faren for alvorlig personskade eller at enheten blir ødelagt.

• Vi anbefaler at du bruker en ansiktsmaske når du bruker løvblåseren i områder med mye støv.

• Stå på trygg avstand fra avfallet du ønsker å flytte, da vil det være enklere å kontrollere hvilken retning du blåser avfallet. Du må aldri blåse avfallet mot personer som oppholder seg i nærheten.

• Hastigheten til blåseren kan justeres fra tomgang til full hastighet, og på denne måten kan du også kontrollere hastigheten og kraften på luftstrømmen.

• Prøv deg frem for å avgjøre hvor kraftig luftstrøm som er nødvendig for den aktuelle arbeidsoppgaven.

• For å redusere støynivået, anbefaler vi at du begrenser antallet utstyr som er i bruk til enhver tid.

• Kontroller utstyret før bruk, spesielt eksospotten, luftinntaket og luftfiltrene.

• Bruk raker og feiekoster for å løsne avfallet før du bruker løvblåseren. Hvis det er svært støvete, kan det være lurt å fukte overflatene hvis du har vann tilgjengelig.POWEG9020 NO Copyright © 2021 VARO Side | 9 www.varo.com

• Du kan spare vann ved å bruke løvblåsere i stedet for hageslanger på gressplener og i hager, inkludert områder som avløpsrenner, skjermer, terrasser, rister, verandaer og hager.

• Bruk mellomrøret pluss det munnstykket som er best egnet slik at luftstrømmen kommer ut i bakkenivå.

• RENGJØR løvblåseren og alt annet utstyr du har brukt når du er ferdig. Kast alt avfallet i avfallsbøtter.

10.5 Driftsinstruksjoner

• Følg instruksjonene i avsnittet «OPPSTART AV KALD MOTOR».

• Når enheten er i gang kan du plassere den på ryggen ved å tre armene inn gjennom skulderstroppene, som om du tok på deg en jakke (eller en ryggsekk).

• Når du forbereder deg på å rydde et område, er det anbefalt at du plasserer deg på en slik måte at du kan kontrollere i hvilken retning du vil blåse bladene og bøsset.

• Kontrollhåndtaket og det fleksible blåserrøret vil gi deg muligheten til å komme til i selv de vanskeligste kriker og kroker.

• Håndgrepet, avtrekkerbryteren, bryterlåsen og av/på-tenningsbryteren (B) er alle montert på et vendbart håndtak som gjør at du kan tilpasse posisjonen etter eget ønske. 11 VEDLIKEHOLD

11.1 Luftfilter (Fig. 12 og 13)

FORSIKTIG: Du må ALDRI bruke løvblåseren uten luftfilteret montert. Dette vil føre til at støv og smuss trekkes inn i motoren og det vil skade den. Luftfilteret må holdes rent. Hvis det blir skadet, må det erstattes med et nytt. Rengjøring av luftfilteret:

• Vri knotten som holder på plass filterdekslet (7) i retningen mot klokken for å fjerne dekslet (7) og løft filteret ut av beholderen.

• Vask filteret med såpe og vann. IKKE BRUK BENSIN!

• La filteret lufttørke.

• Remonter luftfilteret og luftfilterdekslet. MERK: Skift ut filteret hvis det er frynsete, har rift, er umulig å rengjøre eller skadet på en annen måte.

11.2 Drivstofflokk / drivstoffilter (Fig. 14, 15 og 16)

FORSIKTIG: Fjern drivstoffet fra enheten og oppbevar det i en godkjent beholder før du setter i gang med denne prosedyren. Åpne drivstofflokket sakte slik at trykket som kan ha opparbeidet seg i tanken slipper ut. MERK: Pass på at ventilasjonsåpningen (A) på drivstofflokket (10) er fri for smuss (Fig. 14). Drivstoffilter.

• Fjern drivstofflokket (10) helt fra tanken (9) før du fjerner drivstoffilteret (C) fra tanken. Bruk en ståltråd som er bøyd i enden for å trekke filteret ut av tanken.

Forgasseren ble justert på fabrikken for å sikre best mulig ytelse. Hvis det likevel er nødvendig å justere den på nytt, må du ta med deg løvblåseren til det nærmeste serviceverkstedet.

11.4 Tennplugg (Fig.17)

• For å fjerne tennpluggen (6) for rengjøring eller utskiftning, må du først kontrollere at motoren er skrudd av og at tennpluggen (6) er avkjølt. Ta deretter et godt tak nederst på tennplugghetten og fjern den fra tennpluggen. Fjern tennpluggen med riktig tennpluggverktøy. Inspiser, rengjør og skift ut, hvis nødvendig.

Rotasjonshastighet (n) maks 9000 min

System for å redusere vibrasjoner

Vekt 5 kg Lengde på startsnor 76 cm Apparathuset er av materialet PA6 13 STØY Støyemisjonsverdier målt i samsvar med relevant standard. (K=3) Lydtrykknivå LpA 94dB(A) Lydeffektnivå LwA 107dB(A) MERK! Lydtrykket kan overskride 85 dB(A), i så fall må man bruke hørselvern. aw (Vibrasjon) 2.2m/s² K = 1,5 m/s²POWEG9020 NO Copyright © 2021 VARO Side | 11 www.varo.com 14 OPPBEVARING ADVARSEL: Hvis disse trinnene ikke blir fulgt kan det formes avsetninger i forgasseren. Disse vil gjøre det vanskelig å starte motoren og kan føre til permanent skade etter oppbevaring.

• Utfør alt generelt vedlikehold som blir anbefalt i avsnittet Vedlikehold i instruksjonshåndboka.

• Rengjør de utvendige overflatene til enheten.

• La motoren gå på tomgang til den stopper av seg selv. Dette vil tømme forgasseren for drivstoff.

• La motoren få tid til å kjøle seg ned (omtrent fem minutter).

• Bruk en tennpluggnøkkel for å fjerne tennpluggen (6).

• Hell én teskje ren 2-takts olje inn i forbrenningskammeret. Trekk sakte i startsnoren en del ganger for å smøre alle de innvendige delene. Skift ut tennpluggen.

• Oppbevar enheten på et kjølig og tørt sted, på trygg avstand fra tennkilden som oljebrennere, varmtvannsbereder osv.

• Trekk bestemt i startsnoren for å fjerne all overflødig olje fra forbrenningskammeret.

• Rengjør og juster gapet til tennpluggen, eller installer en ny tennplugg og utfør en skikkelig justering.(Fig. 16)

• Klargjør enheten for bruk.

PROBLEMET Enheten starter ikke eller starter, men vil ikke kjøre Feil oppstartsprosedyre.

Primer-blæren har ikke blitt pumpet nok ganger. Følg instruksjonene i instruksjonshåndboka. Få forgasseren stilt ved et autorisert servicesenter. Rengjør eller skift ut pluggen. Fyll drivstofftanken med riktig blandet drivstoff. Trykk primer-blæren sakte helt inn ti ganger. Enheten starter, men motoren har liten kraft Drivstoffilteret er tilstoppet. Spaken er stilt i feil posisjon.

Skift ut gnistfangerskjermen. Flytt til posisjonen RUN (Kjør). Skift ut gnistfangerskjermen.POWEG9020 NO Copyright © 2021 VARO Side | 12 www.varo.com Luftfilteret er tilsmusset.

Feil justeringsinnstilling av forgasserblandingen etter service eller fra forhandler. Fjern, rengjør og remonter filteret. Få forgasseren justert ved et autorisert servicesenter. Motoren går ujevnt Fei justeringsinnstilling av forgasserblandingen. Luftfilter er blokkert.

Tilsmusset tennplugg. Få forgasseren justert ved et autorisert servicesenter. Skift ut eller rengjør luftfilteret. Tøm drivstofftanken (se oppbevaring) og fyll på ny drivstoffblanding. Skift ut eller rengjør tennpluggen. Ujevn drift Feil tennplugg-gap.

Tilsmusset luftfilter. Rengjør eller skift ut pluggen. Rengjør eller skift ut gnistfangeren. Rengjør eller skift ut luftfilteret. Produserer mye røyk Feil justeringsinnstilling av forgasserblandingen. Feil drivstoffblanding. Få forgasseren justert ved et autorisert servicesenter. Bruk riktig blandet drivstoff (Blandingsforhold 30:1). 17 GARANTI

• Dette produktet garanteres i samsvar med lovens bestemmelser for en periode på 24 måneder fra datoen produktet ble kjøpt av første bruker.

• Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, vanlige slitasjefeil på deler som lagre, børster, ledninger og plugger eller på tilbehør som bor, borebits, sagblader osv. eller skade eller feil som skyldes misbruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

• Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus-verktøy.

• Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

• Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.

• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.POWEG9020 NO Copyright © 2021 VARO Side | 13 www.varo.com

• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til et formål produktet ikke er beregnet for), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

• Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller når det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv.).

• Du må ta vare på kvitteringen som bevis på datoen for kjøpet.
