BEDIENUNGSANLEITUNG POWEG9020 PowerPlus

19. Vonkenvangerscherm

20. Verlucht rugkussen

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR MOTORGERÄTE ............. 4

10.3 Warmstart (Motor nicht länger als 15-20 Minuten abgestellt) (Abb. 8 und 10)................... 8

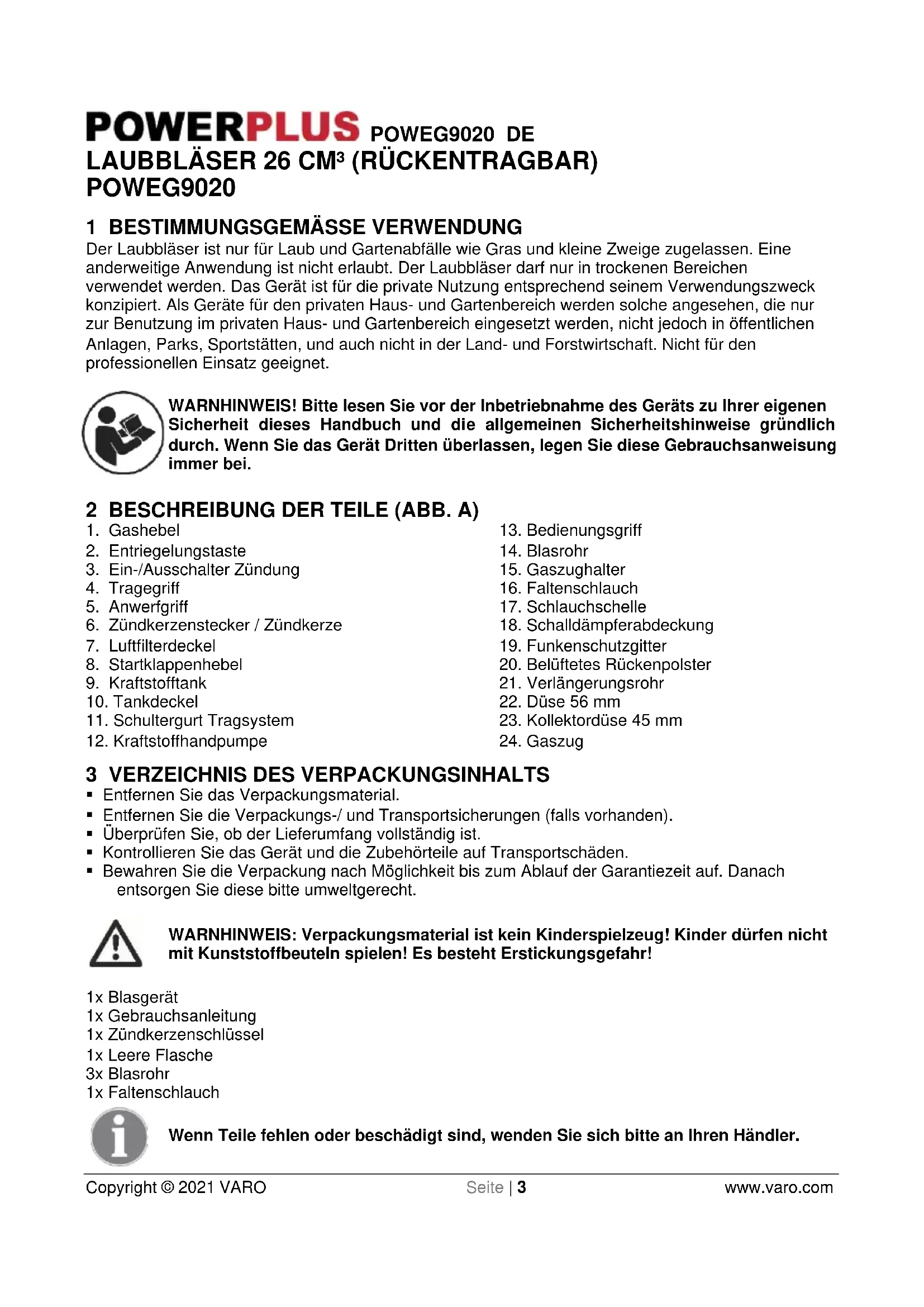

1 BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Laubbläser ist nur für Laub und Gartenabfälle wie Gras und kleine Zweige zugelassen. Eine anderweitige Anwendung ist nicht erlaubt. Der Laubbläser darf nur in trockenen Bereichen verwendet werden. Das Gerät ist für die private Nutzung entsprechend seinem Verwendungszweck konzipiert. Als Geräte für den privaten Haus- und Gartenbereich werden solche angesehen, die nur zur Benutzung im privaten Haus- und Gartenbereich eingesetzt werden, nicht jedoch in öffentlichen Anlagen, Parks, Sportstätten, und auch nicht in der Land- und Forstwirtschaft. Nicht für den professionellen Einsatz geeignet. WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei. 2 BESCHREIBUNG DER TEILE (ABB. A)

2. Entriegelungstaste

3. Ein-/Ausschalter Zündung

6. Zündkerzenstecker / Zündkerze

12. Kraftstoffhandpumpe

18. Schalldämpferabdeckung

19. Funkenschutzgitter

20. Belüftetes Rückenpolster

21. Verlängerungsrohr

3 VERZEICHNIS DES VERPACKUNGSINHALTS

• Entfernen Sie das Verpackungsmaterial.

• Entfernen Sie die Verpackungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie diese bitte umweltgerecht. WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr! 1x Blasgerät 1x Gebrauchsanleitung 1x Zündkerzenschlüssel 1x Leere Flasche 3x Blasrohr 1x Faltenschlauch Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.POWEG9020 DE Copyright © 2021 VARO Seite | 4 www.varo.com

4 ERKLÄRUNG DER SYMBOLE

In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

WARNHINWEIS: Verletzungsgefahr oder mögliche Beschädigung des Geräts.

Es besteht die Gefahr, dass Steine oder andere Gegenstände vom Gerät aufgeschleudert werden. Deshalb müssen andere Personen und Haustiere immer einen ausreichenden Sicherheitsabstand einhalten.

Vor der Inbetriebnahme die Gebrauchsanleitung sorgfältig durchlesen.

WARNHINWEIS: Beim Öffnen oder Schließen der Abdeckung läuft das Gebläse noch nach! Vorsicht vor allem an der Abdeckung des Eingangs!

Warnhinweis: Schutzbrille tragen.

Das Gerät vor allen Reinigungs-, Wartungs- und Reparaturarbeiten, bei Schäden oder Verwicklungen am Gerät immer erst von der Stromversorgung trennen.

Das Gerät darf nicht bei Regen oder unter feuchten bzw. nassen Bedingungen betrieben werden. Bei Nässe besteht die Gefahr eines Stromschlags.

Wenn das Netzkabel schadhaft oder gerissen ist, muss es sofort von der Stromversorgung getrennt werden.

Übereinstimmung mit den jeweils maßgeblichen EU- Sicherheitsrichtlinien.

Atemschutzmaske tragen.

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR MOTORGERÄTE

WARNHINWEIS! Beim Einsatz von motorbetriebenen Gartengeräten müssen grundlegende Sicherheitsmaßnahmen eingehalten werden, um die Gefahr eines Brands, eines elektrischen Schlags und von Verletzungen zu verringern. Dazu gehören folgende Maßnahmen:

• Machen Sie sich mit den Bedienelementen und der richtigen Verwendung des Geräts vertraut.

• Räumen Sie den Arbeitsbereich vor jedem Einsatz des Geräts auf. Entfernen Sie dazu alle Objekte wie Steine, Glasscherben, Nägel, Draht oder Kabel, die aufgeschleudert werden oder sich im Gerät verfangen können.

• Tragen Sie lange, feste Hosen, Arbeitsschuhe und Schutzhandschuhe. Tragen Sie auf keinen Fall locker sitzende Kleidung oder kurze Hosen, und arbeiten Sie nie barfuß.

• Tragen Sie beim Arbeiten keinen Schmuck (Kette, Anhänger usw.).

• Binden Sie Ihr Haar über der Schulterhöhe zusammen und schützen Sie es, damit es sich nicht in den sich bewegenden Teilen verfangen kann.

• Kinder und/oder mit dem Gebrauch des Geräts nicht vertraute Personen dürfen mit dem Gerät nicht arbeiten.

• Umstehende Personen und Tiere, vor allem Kinder und Haustiere dürfen nicht dichter als 15 m an den Arbeitsbereich gelangen können.POWEG9020 DE Copyright © 2021 VARO Seite | 5 www.varo.com

• Arbeiten Sie nicht mit dem Gerät, wenn Sie müde oder krank sind, oder wenn Sie unter dem Einfluss von Alkohol, Medikamenten oder Drogen stehen.

• Sorgen Sie immer für eine ausreichende Ausleuchtung des Arbeitsbereichs. Arbeiten Sie mit dem Gerät nur bei vollem Tageslicht oder bei gutem Kunstlicht.

• Achten Sie auf Ihren sicheren Stand und auf eine gute Balance. Neigen Sie sich nie zu weit nach vorn.

• Wenn Sie sich zu weit nach vorn neigen, können Sie die Balance verlieren und sich verletzen.

• Halten Sie alle Teile Ihres Körpers in sicherem Abstand von den sich bewegenden Teilen.

• Überprüfen Sie das Gerät, bevor Sie es benutzen. Beschädigte Teile müssen sofort ersetzt werden.

• Mit dem Gerät nicht in Bereichen arbeiten, die feucht oder nass sind.

• Mit dem Gerät nicht bei Regen arbeiten.

• Beim Arbeiten mit dem Gerät immer eine Schutzbrille tragen.

• Verwenden Sie das Gerät nur für den Zweck, für den es bestimmt und ausgelegt ist.

• Wenn sich das Gerät mit dem Ein-/Aus-Schalter nicht ausschalten lässt, darf es nicht benutzt werden. Das Gerät ist dann nicht mehr kontrollierbar und der Gebrauch ohne Schalter ist gefährlich. Ein solches Gerät muss erst repariert werden.

• Verhindern Sie einen ungewollten Start des Geräts.

• Nutzen Sie beim Umgang mit dem Gerät Ihren gesunden Menschenverstand.

• Seien Sie immer aufmerksam, und achten Sie darauf, was Sie tun.

• Versuchen Sie nie, mit dem Gerät Aufgaben zu lösen, für die es nicht ausgelegt ist. Das Gerät arbeitet nur im angegebenen Leistungsbereich sicher und zuverlässig. Ansonsten besteht Verletzungsgefahr.

• Die Benutzung des Geräts durch Kinder und/oder durch gebrechliche Personen ist untersagt.

• Kleinkinder müssen so beaufsichtigt werden, dass sie nicht mit dem Gerät spielen können.

• Das Gerät sofort abstellen, wenn ungewöhnliche Vibrationen auftreten.

• Nie in die Richtung von anderen Personen blasen.

• Das Gerät an einem trockenen Ort lagern.

• Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Geräts und die Begrenzung der Arbeitszeit. Warnhinweis: Arbeiten Sie nicht in der Nähe offener Fenster usw.

• Es wird empfohlen, − die Maschine nur zu vernünftigen Zeiten zu betreiben - nicht früh morgens oder spät abends, wenn andere gestört werden können, − vor Blas-/Saugbeginn mit Rechen und Besen Fremdkörper zu lösen, − bei staubigen Bedingungen die Oberfläche leicht zu befeuchten,

6 ZUSÄTZLICHE SICHERHEITSHINWEISE

• Halten Sie den Laubbläser immer in Ihrer rechten Hand. Siehe Gebrauchsanweisungen in dieser Anleitung.

• Um die Gefahr von Hörverlust durch Lärmbelastung zu verringern, ist Gehörschutz erforderlich.

• Ein rotierendes Gebläse kann schwere Verletzungen hervorrufen. Stellen Sie den Motor ab, bevor Sie die Saugklappe öffnen oder Rohre montieren/wechseln. Stecken Sie weder Ihre Hände noch andere Gegenstände in die Saugrohre, wenn diese am Gerät montiert sind.

• Um die Gefahr von Verletzungen durch Berührung rotierender Teile zu verringern, ist der Motor abzustellen, bevor Anbauteile montiert oder abgenommen werden. Benutzen Sie das Gerät nicht ohne seine Schutzvorrichtungen. Ziehen Sie vor Wartungsarbeiten oder Arbeiten an beweglichen Teilen immer den Zündkerzenstecker ab. Richten Sie die Blasdüse nicht auf Personen oder Tiere.POWEG9020 DE Copyright © 2021 VARO Seite | 6 www.varo.com Betreiben Sie das Gerät immer mit montierten Anbauteilen. Bei der Verwendung als Laubbläser müssen immer die Blasrohre montiert werden. 7 SICHERHEITSHINWEISE KRAFTSTOFF Warnhinweis: Seien Sie beim Umgang mit Kraftstoff immer besonders vorsichtig, denn dieser ist leicht entflammbar und die Dämpfe sind explosiv! Die nachstehende Sicherheitshinweise müssen immer eingehalten werden:

• Nur einen geprüften Behälter/Kanister verwenden.

• Bei laufendem Motor nie den Tankdeckel abnehmen oder das Gerät betanken. Die Auspuffanlage des Geräts muss sich vor dem Tanken ausreichend abgekühlt haben.

• Beim Tanken nicht rauchen.

• Das Gerät nie in geschlossenen Räumen betanken.

• Das Gerät oder den Benzinkanister nie in geschlossenen Räumen oder in Bereichen mit offenem Feuer, wie z.B. ein Wassererhitzer, einlagern.

• Wenn Benzin verspritzt wurde, darf das Gerät nicht gestartet werden, sondern es muss an einer anderen Stelle mit ausreichendem Sicherheitsabstand aufgestellt werden.

• Den Tankdeckel nach dem Betanken immer wieder aufsetzen und gut verschließen.

• Den Inhalt des Tanks nur im Freien ablassen. 8 MONTAGE

8.1 Faltenschlauch anbauen (Abb. 1 und 2)

Setzen Sie die Schlauchschelle (17) auf den Faltenschlauch (16) und schieben Sie dann den Faltenschlauch (16) auf den Krümmer (25) des Blasgeräts. Ziehen Sie die Schlauchschelle (17) gut fest. Fetten Sie die Innenseite des Faltenschlauchs (16) leicht ein, bevor Sie diesen auf den Krümmer schieben!

8.2 Blasrohr anbauen (Abb. 3 ,4 und 5)

HINWEIS: Führen Sie den Gaszug beim Anbau des Blasrohrs so straff wie möglich.

• Legen Sie das Gerät bei der Montage auf einen ebenen Untergrund. Die Schraube der Schlauchschelle (17) muss vom Bediener wegzeigen.

• Setzen Sie die Schlauchschelle (17) auf den Faltenschlauch (16).

• Schieben Sie das Blasrohr (14) in den Faltenschlauch (16) und ziehen Sie die Schlauchschelle (17) gut fest.

• Fixieren Sie den Gaszug (24) mit den Gaszughaltern (15) an beiden Enden des Faltenschlauchs (16).

8.3 Verlängerungsrohr und Düsen anbauen (Abb. 6)

Verbinden Sie das Verlängerungsrohr (21) mit dem Blasrohr (14) und je nach Anwendung die Düse 56 mm (22) oder die Kollektordüse 45 mm (23) mit dem Verlängerungsrohr (21). Schieben Sie die Rohre ineinander und drehen Sie sie zum Arretieren im Uhrzeigersinn.

8.4 Tragsystem und Bedienungsgriff einstellen (Abb. 7)

• Setzen Sie das Blasgerät unter Verwendung der Schultergurte (11) wie einen Rucksack auf den Rücken.

• Straffen Sie die Schultergurte (11), bis das Rückenpolster bequem am Rücken anliegt, und stellen Sie den Bedienungsgriff (13) ein.

• Wenn Sie das Blasgerät nicht verwenden, nehmen Sie es vom Rücken ab und stellen Sie es aufrecht auf einen ebenen Untergrund.POWEG9020 DE Copyright © 2021 VARO Seite | 7 www.varo.com

9 KRAFTSTOFF UND SCHMIERUNG

Verwenden Sie für optimale Ergebnisse ein Gemisch aus bleifreiem Benzin und Zweitakt-Motoröl im Mischungsverhältnis 30:1. Verwenden Sie die in der nachstehenden Mischungstabelle angegebenen Mischungsverhältnisse. WARNUNG: Verwenden Sie für Ihr Gerät niemals reines Benzin. Dies führt zu dauerhaftem Motorschaden, und die Herstellergarantie für dieses Produkt wird ungültig. Verwenden Sie niemals ein Kraftstoffgemisch, das länger als 90 Tage gelagert wurde. WARNUNG: Falls nicht das übliche Zweitakt-Motoröl von Talon verwendet wird, ist ein gleichwertiges Hochleistungs-Motoröl für luftgekühlte Zweitaktmotoren im Mischungsverhältnis 30:1 erforderlich. Verwenden Sie kein Zweitakt-Motoröl mit einem empfohlenen Mischungsverhältnis von 100:1. Motorschaden aufgrund ungenügender Schmierung wird nicht von der Herstellergarantie gedeckt.

9.2 Kraftstoff mischen

Füllen Sie in einen für Kraftstoff zugelassenen Kanister zuerst das Öl und anschließend das Benzin, damit dieses sich mit dem Öl vermischt. Mischen Sie den Kraftstoff durch Schütteln des Kanisters gut durch. Warnung: Durch unzureichende Schmierung wird die Motorgarantie ungültig. Benzin und Öl müssen im Verhältnis 30:1 gemischt werden.

9.2.1 Symbole für Kraftstoff und Schmierung

9.2.2 Symbole für Kraftstoff und Schmierung

BENZIN 30:1 Mischungsverhältnis 30 Teile Benzin auf 1 Teil Motoröl

9.2.3 Empfohlene Kraftstoffe

Einige handelsübliche Benzinsorten werden mit Additiven zur Sauerstoffanreicherung wie Alkohol- oder Etherverbindungen versetzt, um Luftreinhaltungsvorschriften zu erfüllen. Der Motor arbeitet zufriedenstellend mit jedem für Kraftfahrzeuge bestimmten Benzin einschließlich oxygenierten Benzins.POWEG9020 DE Copyright © 2021 VARO Seite | 8 www.varo.com 10 BETRIEBSANLEITUNG

10.1 Kaltstart (Abb. 8, 9 und 10)

• Stellen Sie den Zündungsschalter (3) auf die Position „I“.

• Drücken Sie 6 Mal auf die Kraftstoffhandpumpe (12).

• Der Startklappenhebel (8) Ihres Geräts hat 2 Positionen: FULL CHOKE und RUN .

• Drücken Sie das Blasgerät am Tragegriff (4) auf den Boden und treten Sie mit Ihrem Fuß auf die Bodenplatte.

• Stellen Sie den Startklappenhebel (8) in die Position Full Choke und ziehen Sie den Anwerfgriff (5) 2-3 Mal schnell heraus, bis der Motor hörbar zu laufen beginnt. Stellen Sie dann den Startklappenhebel auf Run und ziehen Sie erneut 3-4 Mal, bis der Motor startet.

• Drücken Sie die Entriegelungstaste (2) und dann den Gashebel (1). HINWEIS: Falls der Motor auch nach mehreren Versuchen nicht anspringt, sehen Sie im Abschnitt „Störungsbehebung“ nach. HINWEIS: Ziehen Sie den Seilzugstarter immer gerade heraus. Wird der Seilzug beim Ziehen abgewinkelt, reibt er an der Öse. Durch diese Reibung franst der Seilzug aus und nutzt sich schneller ab. Halten Sie den Anwerfgriff beim Zurückführen immer fest. Lassen Sie das Seil niemals aus der ausgezogenen Position zurückschnalzen. Dadurch kann sich der Seilzug verfangen oder ausfransen und der Anlasser kann beschädigt werden.

Falls das Blasgerät unverzüglich angehalten werden muss, stellen Sie den Zündungsschalter (3) auf „STOP “.

10.2.2 Motor normal abstellen

Lassen Sie den Gashebel (1) los, um den Motor in den Leerlauf zu versetzen. Stellen Sie dann den Zündungsschalter (3) auf „STOP “.

10.3 Warmstart (Motor nicht länger als 15-20 Minuten abgestellt) (Abb. 8 und 10)

• Stellen Sie den Zündungsschalter (3) auf die Position „I“ und ziehen Sie den Anwerfgriff (5) schnell heraus.

• Falls der Motor nach 5-maligem Herausziehen nicht startet oder nach dem Start ausgeht, richten Sie sich nach den Schritten im Abschnitt „Kaltstart“.POWEG9020 DE Copyright © 2021 VARO Seite | 9 www.varo.com

10.4 Mit dem Blasgerät arbeiten

Verwenden Sie das Blasgerät für folgende Bereiche:

• Bäume, Sträucher, Blumenbeete und schwer zu reinigende Bereiche.

• Rund um Gebäude und andere normale Reinigungsvorgänge.

• Rund um Wände, Überhänge, Zäune und Absperrungen. WARNUNG: Tragen Sie eng anliegende, strapazierfähige Arbeitskleidung, die Schutz bietet wie schwere lange Hose, Sicherheitsschuhe, strapazierfähige Arbeitshandschuhe, Helm, Schutzvisier oder Schutzbrille zum Schutz der Augen und Ohrstöpsel zum Schutz des Gehörs. WARNUNG: Halten Sie Kinder, unbeteiligte Personen und Tiere im Umkreis von 15 m um den Arbeitsbereich fern. Falls sich jemand nähert, stellen Sie den Motor unverzüglich ab. WARNUNG: Beim Gebrauch des Geräts müssen immer grundlegende Vorsichtsmaßnahmen ergriffen werden, um die Gefahr von schweren Verletzungen oder von Schäden am Gerät zu verringern.

• Bei Verwendung des Laubbläsers in staubigen Bereichen wird das Tragen einer Staubschutzmaske empfohlen.

• Bleiben Sie im sicheren Abstand zu den zu blasenden Materialien, um deren Richtung einfach zu kontrollieren. Blasen Sie niemals in Richtung anderer Personen.

• Die Blaskraft lässt sich zwischen Leerlauf und Vollgas stufenlos verstellen. Um die für die jeweilige Anwendung erforderliche Blaskraft zu bestimmen, ist eine gewisse Erfahrung mit dem Gerät hilfreich.

• Beschränken Sie die Zahl der gleichzeitig verwendeten Geräte, um den Lärmpegel zu verringern.

• Überprüfen Sie Ihr Gerät vor dem Gebrauch, insbesondere den Schalldämpfer, die Lufteinlässe und die Luftfilter.

• Lockern Sie die Verschmutzungen vor dem Blasen mit Rechen und Besen. Feuchten Sie staubige Bereiche leicht an, falls Wasser zur Verfügung steht.

• Für viele Rasen- und Gartenanwendungen und Bereiche wie Dachrinnen, Absperrungen, Terrassen, Gitter, Veranden oder Gärten lässt sich durch Verwendung eines Laubbläsers statt eines Schlauchs Wasser sparen.

• Nutzen Sie das Verlängerungsrohr und die passende Düse, damit der Luftstrom in Bodennähe verläuft.

• MACHEN Sie nach Gebrauch von Laubbläsern und anderen Geräten SAUBER! Entsorgen Sie die zusammengeblasenen Materialien in Abfallbehältern.

10.5 Mit dem Blasgerät arbeiten

• Starten Sie das Gerät, wie im Abschnitt „Kaltstart“ beschrieben.

• Sobald der Motor läuft, setzen Sie das Blasgerät unter Verwendung der Schultergurte wie einen Rucksack auf den Rücken.

• Stellen Sie sich immer so, dass Sie die Richtung der weggeblasenen Materialien kontrollieren können.

• Mit dem Bedienungsgriff und dem flexiblen Rohrsatz können Sie die meisten schwer erreichbaren Bereiche bearbeiten.

• Der Handgriff, der Gashebel, die Entriegelungstaste und der Zündschalter (B) befinden sich auf einem bequemen schwenkbaren Griff mit zahlreichen Positionen.POWEG9020 DE Copyright © 2021 VARO Seite | 10 www.varo.com 11 WARTUNG

11.1 Luftfilter (Abb. 12 und 13)

VORSICHT: Betreiben Sie den Laubbläser NIEMALS ohne Luftfilter, da sonst Staub und Schmutz in den Motor gesaugt werden und diesen beschädigen. Der Luftfilter muss sauber gehalten werden. Falls er beschädigt ist, muss er ersetzt werden. Luftfilter reinigen:

• Drehen Sie die Griffschraube des Luftfilterdeckels (7) gegen den Uhrzeigersinn, nehmen Sie den Deckel (7) ab und ziehen Sie den Filter (C) vom Luftkasten.

• Waschen Sie den Filter mit Wasser und Seife. VERWENDEN SIE KEIN BENZIN!

• Lassen Sie den Filter an der Luft trocknen und setzen Sie ihn wieder ein.

• Setzen Sie den Deckel wieder auf. HINWEIS: Tauschen Sie den Filter aus, wenn er abgenutzt oder beschädigt ist oder nicht gereinigt werden kann.

11.2 Tankdeckel / Kraftstofffilter (Abb. 14, 15 und 16)

VORSICHT: Entleeren Sie zuerst den Kraftstoff in einen zugelassenen Kanister. Öffnen Sie den Tankdeckel langsam, damit ein eventuell im Kraftstofftank angesammelter Druck entweichen kann. HINWEIS: Halten Sie die Entlüftungsöffnung (A) auf dem Tankdeckel (10) sauber (Abb. 14). Kraftstofffilter:

• Nehmen Sie den Tankdeckel (10) vom Kraftstofftank (9) ab, und ziehen Sie den Kraftstofffilter (C) mit einem Draht, dessen Ende zu einem Haken gebogen wird, aus dem Tank.

• Schrauben Sie den Kraftstofffilter (C) ab und ersetzen Sie ihn. HINWEIS: Betreiben Sie den Laubbläser niemals ohne Kraftstofffilter, weil dadurch der Motor beschädigt werden kann!

11.3 Vergasereinstellung

Der Vergaser ist werkseitig für optimale Leistung voreingestellt. Darüber hinausgehende Einstellungen müssen bei Bedarf von einem qualifizierten Fachhändler vorgenommen werden.

11.4 Zündkerze (Abb. 17)

• Um die Zündkerze (6) zur Reinigung oder zum Austausch zu entnehmen, muss der Motor abgestellt werden und die Zündkerze (6) abgekühlt sein. Drehen Sie die Zündkerze mit dem passenden Zündkerzenschlüssel heraus. Überprüfen und reinigen oder ersetzen Sie die Zündkerze je nach Bedarf.

• Elektrodenabstand der Zündkerze = 0,635 mm.

• Anziehdrehmoment 12 bis 15 Nm. Drücken Sie den Zündkerzenstecker wieder fest auf.POWEG9020 DE Copyright © 2021 VARO Seite | 11 www.varo.com 12 TECHNISCHE DATEN Modell Nr. POWEG9020 Antrieb Benzin Hubraum 26 cm

Motorleistung 0,7 kW Kraftstofftankinhalt 0,5 l Startklappe Manuell Leistung 0,95 PS Kraftstoffmischungsverhältnis 30:1 Vergaser Huayi Zündkerze Torch Max. Luftdurchsatz 8 m³/min Leerlaufdrehzahl 3500 min

Max. Drehzahl 9000 min

Motormodell Nr. SPK34F ED-Zulassungsnummer 24*2016/1628*2018/989SHA1/P*0189*00 Kraftstofffüllstandsanzeige

Gewicht 5 kg Länge Seilzugstarter 76 cm Material Gehäuse PA6 13 GERÄUSCHEMISSION Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=3) Schalldruckpegel LpA 94dB(A) Schallleistungspegel LwA 107 dB(A) WARNHINWEIS: Weil der Schalldruck 85 dB(A) übersteigen kann, muss ein spezieller Ohrenschutz getragen werden. aw (Vibration) 2.2m/s² K = 1,5 m/s² 14 AUFBEWAHRUNG WARNUNG: Die Nichtbeachtung nachstehender Schritte kann zu Lackbildung im Vergaser und Startproblemen oder dauerhaften Schäden nach der Aufbewahrung führen.

• Führen Sie alle im Abschnitt „Wartung“ Ihrer Gebrauchsanleitung empfohlenen allgemeinen Wartungsarbeiten aus.

• Reinigen Sie das Gerät äußerlich.

• Leeren Sie den Kraftstofftank (9) aus.

• Starten Sie dann den Motor und lassen Sie ihn so lange im Leerlauf laufen, bis der Motor von selbst ausgeht. Auf diese Weise wird der Kraftstoff aus dem Vergaser entfernt.

• Lassen Sie den Motor abkühlen (ca. 5 Minuten).

• Drehen Sie mit dem Zündkerzenschlüssel die Zündkerze (6) heraus.POWEG9020 DE Copyright © 2021 VARO Seite | 12 www.varo.com

• Gießen Sie 1 Teelöffel sauberes Zweitakt-Motoröl in den Brennraum. Ziehen Sie den Seilzugstarter mehrmals langsam heraus, um die inneren Bauteile zu schmieren. Setzen Sie die Zündkerze wieder ein.

• Bewahren Sie das Gerät an einem kühlen, trockenen Ort ohne Zündquellen (wie Ölbrenner, Wassererhitzer o. ä.) auf.

15 INBETRIEBNAHME NACH AUFBEWAHRUNG

• Entnehmen Sie die Zündkerze.

• Ziehen Sie den Seilzugstarter schnell heraus, um überschüssiges Öl aus dem Brennraum zu entfernen.

• Reinigen Sie die Zündkerze und überprüfen Sie den Elektrodenabstand. Setzen Sie gegebenenfalls eine neue Zündkerze mit dem richtigen Abstand ein (Abb. 16).

• Bereiten Sie das Gerät für den Betrieb vor.

• Befüllen Sie den Kraftstofftank mit der richtigen Kraftstoff-Öl-Mischung. Siehe Abschnitt „Kraftstoff und Schmierung“. 16 STÖRUNGSBEHEBUNG PROBLEM

ABHILFE Motor lässt sich nicht starten oder geht im Leerlauf aus. Unsachgemäßer Startvorgang.

Falsch eingestellte Vergasermischung.

Zündkerze verschmutzt.

Kraftstofftank leer.

Kraftstoffhandpumpe nicht oft genug gedrückt. Den in der Gebrauchsanleitung angegebenen Schritten folgen. Vergaser von zugelassenem Kundendienst einstellen lassen. Zündkerze reinigen/ausrichten oder ersetzen. Tank mit richtig gemischtem Kraftstoff befüllen. Kraftstoffhandpumpe 10 Mal langsam ganz durchdrücken. Motor startet, hat aber niedrige Leistung. Kraftstofffilter verstopft. Falsche Hebelstellung. Funkenschutzgitter verschmutzt. Luftfilter verschmutzt.

Falsch eingestellte Vergasermischung. Kraftstofffilter wechseln. In die RUN-Position stellen. Funkenschutzgitter wechseln. Filter herausnehmen, reinigen und wieder einsetzen. Vergaser von zugelassenem Kundendienst einstellen lassen. Motor läuft unruhig. Falsch eingestellte Vergasermischung.

Vergaser von zugelassenem Kundendienst einstellen lassen.POWEG9020 DE Copyright © 2021 VARO Seite | 13 www.varo.com Luftfilter verstopft.

Alter oder falsch gemischter Kraftstoff. Luftfilter austauschen oder reinigen. Kraftstofftank entleeren / frische Kraftstoffmischung einfüllen. Keine Leistung bei Belastung. Falsch eingestellte Vergasermischung.

Luftfilter verstopft.

Alter oder falsch gemischter Kraftstoff.

Zündkerze verschmutzt. Vergaser von zugelassenem Kundendienst einstellen lassen. Luftfilter austauschen oder reinigen. Kraftstofftank entleeren (siehe „Aufbewahrung“) und frische Kraftstoffmischung einfüllen. Zündkerze austauschen oder reinigen. Läuft unregelmäßig. Falscher Elektrodenabstand der Zündkerze.

Funkenschutzgitter verstopft.

Luftfilter verschmutzt. Zündkerze reinigen/ausrichten oder ersetzen. Funkenschutzgitter reinigen oder austauschen. Luftfilter reinigen oder austauschen. Übermäßiger Rauch. Falsch eingestellte Vergasermischung.

Falsche Kraftstoffmischung. Vergaser von zugelassenem Kundendienst einstellen lassen. Richtig gemischten Kraftstoff verwenden (Mischungsverhältnis 30:1).POWEG9020 DE Copyright © 2021 VARO Seite | 14 www.varo.com 17 GARANTIE

• Wir gewähren auf dieses Produkt eine Garantie von 24 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.

• Diese Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfällen oder Abänderungen; und auch nicht die Transportkosten.

• Schäden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfalls nicht unter diese Garantie.

• Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.

• Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden.

• Weitere Informationen erhalten Sie unter der Tel.-Nr.: 00 32 3 292 92 90

• Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart.

• Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.

• Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit.

• Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.

• Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrigbleiben, werden und bleiben Eigentum von Varo N.V.

• Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).

• Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums.

• Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben. 18 UMWELT Werfen Sie Ihr Gerät nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise. Sie dürfen es nicht in den normalen Hausmüll geben, sondern Sie müssen es in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen lassen. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler über die Möglichkeiten der Müllsammlung und der Abfallentsorgung.POWEG9020 DE Copyright © 2021 VARO Seite | 15 www.varo.com

19 KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, VARO – Vic. Van Rompuy N.V., Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät Bezeichnung des Geräts: Laubbläser 26 cm³ (Rückentragbar) Marke: PowerPlus Modell-Nr.: POWEG9020 den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der entsprechenden EU- Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit. EU-Richtlinien (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): 2006/42/EC 2014/30/EU 2000/14/EC Annex V LwA Measured 106dB(A) Guaranteed 107dB(A) Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): EN15503 : 2009 – A2 EN ISO 14982 : 2009 Halter der Technischen Dokumentation: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Der Unterzeichner handelt im Namen der Geschäftsführung des Unternehmens, Philippe Vankerkhove Zulassungsabteilung – Compliance Manager 02/08/21, Lier – BelgiumPOWEG9020 ES Copyright © 2021 VARO P á g i n a | 1 www.varo.com 1 USO PREVISTO ........................................................................................... 3
