Produkttype	Vann- og støvsuger, støvklasse M
Merke	Kärcher
Modell	IVM 60242 M ACD WS
Dimensjoner (L × B × H)	1020 × 680 × 1490 mm
Vekt	108 kg
Strømforsyning	220-240 V, 50-60 Hz, 1 fase, 2100 W (maks 2400 W)
Beholdervolum	60 L
Volum av inert væskebeholder	20 L
Sugevolum	8 L
Maks undertrykk	25,4 kPa
Luftstrøm	2 × 74 L/s
Filterflate	2,24 m²
Tilkobling sugeslange	DN40/50 (tilpassbar DN70)
Hovedfunksjoner	Tørr- og våtsuging, støvklasse M brennbare støv, industriell bruk
Vedlikehold og rengjøring	Tømming av oppsamler etter bruk, rengjøring med fuktig klut, regelmessig utskifting av hovedfilter og mikrofiber
Sikkerhet	Potensialutjevning, parkeringsbrems, IPX4-beskyttelse, beskyttelsesklasse I
Reservedeler og reparerbarhet	Hovedfilter (ref. 9.439-542.0), mikrofiber (ref. 9.990-103.0), strømkabel (ref. 6.650-035.0)
Generell informasjon	Profesjonell og industriell bruk, i henhold til EN 60335-2-69, garanti i henhold til Kärcher-vilkår

Ofte stilte spørsmål - IVM 60242 M ACD WS Kärcher

Hvordan bruke apparatet i våtmodus?

For våtsuging, fyll oppsamleren med en inert væske (vann eller olje). Bruk nedre sugeslange (vannseparator) og lukk øvre slange med en propp.

Hvordan tømme oppsamleren?

Slå av og koble fra apparatet. Aktiver parkeringsbremsen, trekk i håndtaket for å låse opp og senk oppsamleren. Ta den ut, løsne klemføttene, fjern den øvre delen, tøm restene. Monter i motsatt rekkefølge.

Hvordan bytte hovedfilteret?

Koble fra strømmen og koble fra. Lås opp sugehodet og mellomringen. Fjern det gamle stjernefoldede filteret og legg det i en forseglet pose. Sett inn det nye filteret ved å justere vibrasjonselementene, og sett på plass igjen.

Hva gjør jeg hvis sugekraften reduseres?

Sjekk at sugekontaktene er lukket, at det ikke er noen blokkering i munnstykke eller slange, at oppsamleren ikke er full, og at filteret ikke er tett. Bytt filter om nødvendig.

Hvordan transportere apparatet trygt?

Tøm oppsamleren og lukk sugekontaktene med propper. Løsne parkeringsbremsene og skyv på styret. For lasting, grip chassiset og styret. Sikre det mot glidning i et kjøretøy.

Hvilke typer støv kan jeg suge?

Apparatet er designet for å suge tørt støv av klasse M, inkludert brennbare støv. Det egner seg ikke for antennelseskilder eller eksplosive stoffer uten inert væske.

Hvordan fylle den inerte væskebeholderen?

Lås opp og fjern oppsamleren. Hell inert væske (anbefalt vann eller olje) opp til merket på nivåindikatoren. Sett på den øvre delen og sørg for at flottørkulen er styrt.

Hvordan rengjøre apparatet etter bruk?

Tøm og skyll oppsamleren. Rengjør utsiden med en fuktig klut. Ikke bruk silikonholdige rengjøringsmidler. Skyll tilbehør med vann om nødvendig og tørk dem.

Hva er prosedyren ved filterbrudd?

Slå av apparatet umiddelbart og koble fra. Apparatet kan ikke brukes før filteret er skiftet. Bytt hovedfilteret og kontroller at det ikke er lekkasje.

Hvordan oppbevare apparatet?

Oppbevar apparatet på et tørt og innendørs sted, beskyttet mot uautorisert bruk. Vikle kabelen rundt kabelholderen. Sørg for at oppsamleren er tom.

BRUKSANVISNING IVM 60242 M ACD WS Kärcher

Tilbehør og reservedeler 133

Leveringsomfang 133

Beskrivelse av apparatet.... 133

Stell og vedlikehold 139

Tekniske spesifikasjoner 141

EU-samsvarserklæring 142

Generelle merknader

Les den originale driftsveiledningen for apparatet før første gangs bruk, følg anvisningene i den, og oppbevar den til senere bruk eller for en ny eier.

- Før første igangsetting må sikkerhetsanvisningene nr. 5.956-249.0 leses.

• Det kan oppstå skader på maskinen og fare for brukeren og andre personer dersom den originale driftsveiledningen og sikkerhetsanvisningene ikke tas til følge.
• Informer forhandleren umiddelbart ved ev. transportskader.

- Anvisning om en mulig farlig situasjon som kan føre til store personskader eller til død.

⚠FORSIKTIG

- Anvisning om en mulig farlig situasjon som kan føre til mindre personskader.

OBS

- Anvisning om en mulig farlig situasjon som kan føre til materielle skader.

Generelle sikkerhetsanvisninger

⚠️ FARE ● Bruk av apparatet og de substansene det brukes til, innbefattet sikker avfallshåndtering av materialet som suges opp, skal kun utføres av opplært personale.

- Dersom utblåsningsluften føres tilbake til rommet, må en tilstrekkelig luftvekslingsrate L være tilstede i rommet. For å overholde de påkrevde grenseverdiene skal den tilbakeførte volumstrømmen utgjøre maks. 50 % av volumstrømmen for den friske luften (romvolum V_R × luftvekslingsrate L_W ). Uten særskilte ventilasjonstiltak gjelder:

L_W=1h^-1 . • Apparatet inneholder helseska-delig støv. Tømming og vedlikehold, innbefattet tømming av støvbeholderen, skal kun utføres av fagpersoner ikledd egnet personlig verneutstyr. • Apparatet skal ikke brukes uten fullstendig filtreringssystem.

- Følg de gjeldende sikkerhetsbestemmelsene som er aktuelle for de materialene som skal behandles. - Samtidig oppsamling av ulikt brennbart støv i oppsamlingsbeholderen kan føre til brann eller eksplosjon. - Sørg for at det brukes riktig

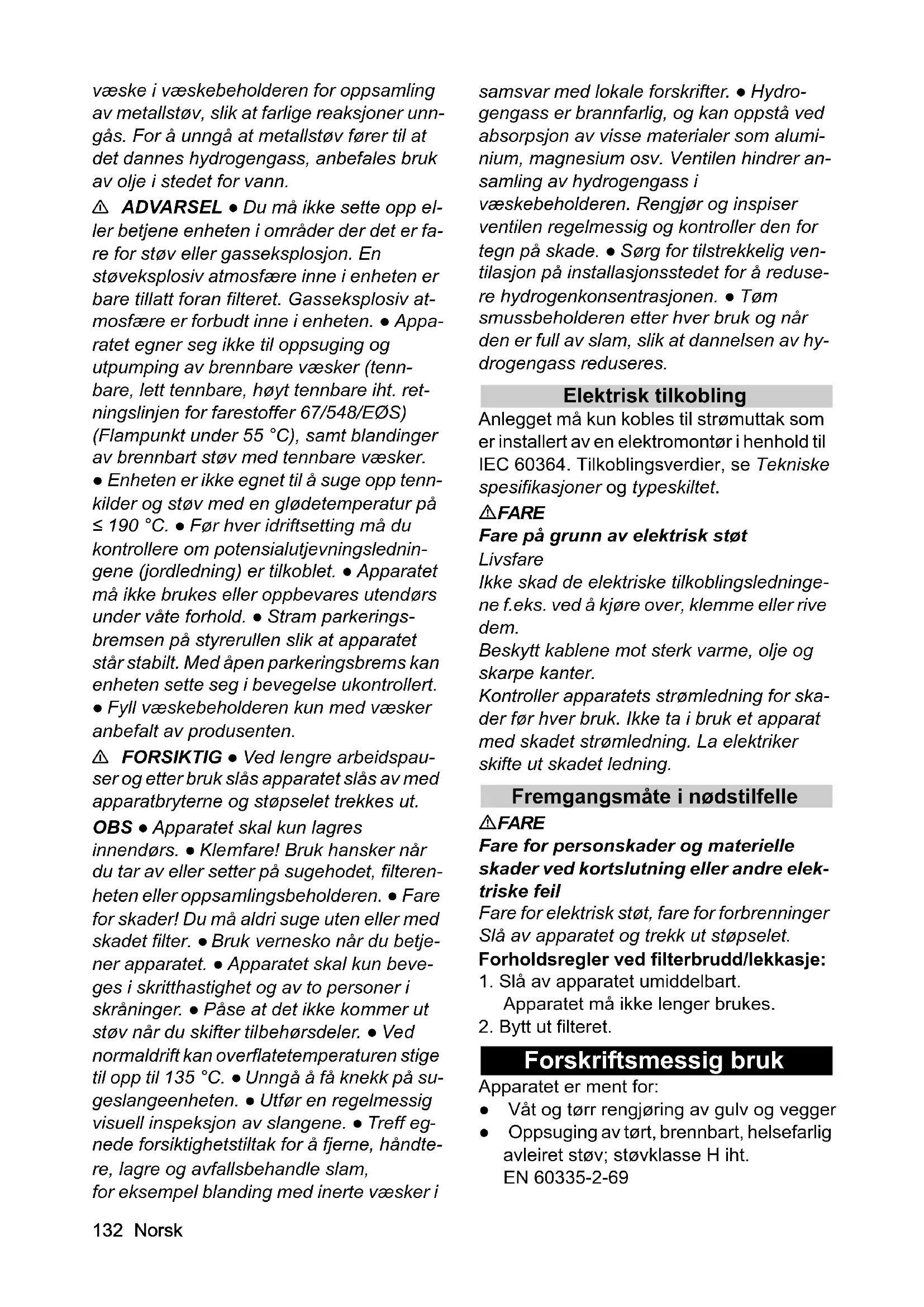

væske i væskebeholderen for oppsamling av metallstøv, slik at farlige reaksjoner unngås. For å unngå at metallstøv fører til at det dannes hydrogengass, anbefales bruk av olje i stedet for vann.

⚠ ADVARSEL • Du må ikke sette opp eller betjene enheten i områder der det er fare for støv eller gasseksplosjon. En støveksplosiv atmosfære inne i enheten er bare tillatt foran filteret. Gasseksplosiv atmosfære er forbudt inne i enheten. • Apparatet egner seg ikke til oppsuging og utpumping av brennbare væsker (tennbare, lett tennbare, høyt tennbare iht. retningslinjen for farestoffer 67/548/E∅S) (Flampunkt under 55 °C), samt blandinger av brennbart støv med tennbare væsker.

- Enheten er ikke egnet til å suge opp tennkilder og støv med en glødetemperatur på ≤ 190 °C. • Før hver idriftsetting må du kontrollere om potensialutjevningsledningene (jordledning) er tilkoblet. • Apparatet må ikke brukes eller oppbevares utendørs under våte forhold. • Stram parkeringsbremsen på styrerullen slik at apparatet står stabilt. Med åpen parkeringsbrems kan enheten sette seg i bevegelse ukontrollert. - Fyll væskebeholderen kun med væsker anbefalt av produsenten.

⚠ FORSIKTIG • Ved lengre arbeidspauer og etter bruk slås apparatet slås av med apparatbryterne og støpselet trekkes ut.

OBS • Apparatet skal kun lagres innendørs. • Klemfare! Bruk hansker när du tar av eller setter på sugehodet, filterenheten eller oppsamlingsbeholderen. • Fare for skader! Du må aldri suge uten eller med skadet filter. • Bruk vernesko när du betjener apparatet. • Apparatet skal kun beveges i skritthastighet og av to personer i skråninger. • Påse at det ikke kommer ut støv när du skifter tilbehørsdeler. • Ved normaldrift kan overflatetemperaturen stige til opp til 135 °C. • Unngå å få knekk på sugeslangeenheten. • Utfør en regelmessig visuell inspeksjon av slangene. • Treff egnede forsiktighetstiltak for å fjerne, håndtere, lagre og avfallsbehandle slam, for eksempel blanding med inerte væsker i

samsvar med lokale forskrifter. • Hydrogengass er brannfarlig, og kan oppstå ved absorpsjon av visse materialer som aluminium, magnesium osv. Ventilen hindrer ansamling av hydrogengass i væskebeholderen. Rengjør og inspiser ventilen regelmessig og kontroller den for tegn på skade. • Sørg for tilstrekkelig ventilasjon på installasjonsstedet for å redusere hydrogenkonsentrasjonen. • Tøm smussbeholderen etter hver bruk og når den er full av slam, slik at dannelsen av hydrogengass reduseres.

Elektrisk tilkobling

Anlegget må kun kobles til strømuttak som er installert av en elektromontør i henhold til IEC 60364. Tilkoblingsverdier, se Tekniske spesifikasjoner og typeskiltet.

⚠️FARE

Fare på grunn av elektrisk støt

Livsfare

Ikke skad de elektriske tilkoblingsledningene f.eks. ved å kjøre over, klemme eller rive dem.

Beskytt kablene mot sterk varme, olje og skarpe kanter.

Kontroller apparatets strømledning for skader før hver bruk. Ikke ta i bruk et apparat med skadet strømledning. La elektriker skifte ut skadet ledning.

Fare for personskader og materielle skader ved kortslutning eller andre elektriske feil

Fare for elektrisk støt, fare for forbrenninger Slå av apparatet og trekk ut støpselet.

1. Slå av apparatet umiddelbart.
   Apparatet må ikke lenger brukes.
2. Bytt ut filteret.

Forskriftsmessig bruk

• Våt og tørr rengjøring av gulv og vegger
- Oppsuging av tørt, brennbart, helsefarlig avleiret støv; støvklasse H iht.
EN 60335-2-69

• Oppsuging av ikke eksplosjonsfarlige stoffer
• Oppsuging av brannfarlig støv i alle støveksplosjonsklasser
• Oppsuging av støv og grov smuss
• Oppsuging av brennbart støv fra en so- ne 22 hvis apparatet er installert utenfor potensielt eksplosive områder
• Oppsuging av fuktige og flytende substanser

• Oppsuging av følgende stoffer utelukkende ved bruk av inert væske:

• Titanstøv
  – Eksplosivt og konduktivt støv
  – Magnesiumstøv eller pulver
  – Kondensstøv og eksplosive metallpulver fra additiv produksjon (3D-trykk)

- Industriell bruk, f.eks. i lager- og produksjonsområder

- Kommersiell bruk, f.eks. i hoteller, skoler, sykehus, fabrikker, butikker, kontorer og hos utleiere.

Hvis det er en klassifisert Ex-sone på apparatets installasjonssted, må en tilsvarende Ex-enhet brukes.

Feilfri bruk av apparatet er kun sikret ved bruk av nominelle diametere for sugeslanger: DN40 og DN50.

Enhver annen bruk er å anse som ikke forskriftsmessig.

Apparatet egner seg ikke til:

• Oppsuging av tennkilder og støv med glødetemperatur ≤ 190 °C
• Oppsuging av eksplosive eller tilsvaren-de stoffer i henhold til §1 i SprengG (tysk sprengstofflov), eksplosive damp-luft-blandinger
• Oppsuging av blandinger av brennbare væsker og brennbart støv
• Oppsuging av glødende eller varme partikler, da dette kan føre til brann eller eksplosjon
• Oppsuging av giftige stoffer
• Tilkobling til en støvgenererende maskin

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på en vennlig måte.

Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler som batterier, batteripakker eller olje. Disse kan utgjøre en potensiell fare for helse og miljø ved feil bruk eller feil avfallsbehandling. Disse delene er imidlertid nødvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i husholdningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om innholdsstoffene finner du på: www.kaercher.de/REACH

Tilbehør og reservedeler

⚠️FARE

Eksplosjonsfare på grunn av ikke-godkjent tilbehør

Bruk kun tilbehør som er godkjent av produsenten og merket med eksplosjons-klebemerke for bruk iht. type 22.

Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av apparatet.

Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.

Merknad

Tilbehør er ikke inkludert i leveringsomfanget. Tilbehør må bestilles separat avhengig av bruksområdet.

Leveringsomfang

Kontroller at innholdet i pakken er komplett när du pakker ut. Ta kontakt med forhandleren ved transportskader.

Beskrivelse av apparatet

Figurer, se grafikkside

Figur A

① Chassis
② Styrehjul med parkeringsbrems
③Klemstropper på smussbeholderen
4 Smussbeholder
⑤Filterring
⑥ Kabelholder
⑦ Holder for sugerør
⑧ Låsemekanisme for mellomring
⑨Mellomring
⑩Typeskilt

⑪ Strømkabel
⑫Kabelkrok
⑬Bærehåndtak
⑭Bøylegrep på smussbeholderen
⑮ Sugestuss uten vätseparator
⑯Holder for gulvdyse
⑰Manometer
18 Skyvehåndtak
⑲Spak for filterrengjøringen
⑳Apparatbryter sugeturbin 2
②1 Apparatbryter sugeturbin 1
⑳Sugehode
②3Låsemekanisme for sugehode
24Filterrokker
⑳Tetningsring
26 Filter
27 Mekanisk utkobling
28 Sugestuss med vätseparator
29 Utluftingsventil
③0 Filterskum
③1 Mikrofleece
③Silkurv
33 Påfyllingsslange
③4Kuleventil

Apparatet kan brukes til å suge opp støv opptil støvklasse M.

ADVARSEL

Skader på hud, lunger og øyne

Utslipp av finstøv ved tømming, vedlikehold og avfallshåndtering

Bruk foreskrevet verneutstyr ved tømming og vedlikehold, samt ved avfallshändtering av støvoppsamlingsbeholderen.

Apparatet er egnet for suging av brennbart støv, installasjon utenfor sone 22.

Fare på grunn av helseskadelig støv

Luftveissykdom som fölge av innånding av støv.

Ikke sug uten filterelement, ellers oppstår det helsefare på grunn av forhøyet utslipp av finstøv.

ADVARSEL

Feil fremgangsmåte ved låsing av smussbeholderen

Klemfare

Under låsingen må du aldri holde hendene mellom smussbeholderen og filterringen eller i nærheten av løftemekanismen. Lås smussbeholderen ved å trykke bøylehåndtaket med begge hender.

OBS

Manglende filterelement

Skader på sugemotoren Ikke sug uten filterelement.

OBS

Statisk elektrisitet på smussbeholderen

Antenning av støv

Når våtseparatoren brukes, må den øvre sugestussen være tett lukket.

Lukke sugetilkobling

ADVARSEL

Fare for personskader

Skader på hud, lunger og øyne forårsaket av finstøv

Etter at sugeslagen er fjernet, må sugetilkoblingen lukkes med tetningspluggen.

Figur B

1. Sett tetningspluggen nøyaktig inn i sugetilkoblingen.
2. Skyv tetningspluggen helt inn.
3. Vri tetningspluggen mot høyre til sugetilkoblingen er tett lukket.

Hvis smussbeholderen brukes med våtseparator, må smussbeholderen fylles med inert væske før igangsetting.

ADVARSEL

Bevegelige deler

Klemfare

Når du tar av eller setter inn den øvre delen av smussbeholderen, må du være opp-merksom på bevegelige deler.

1. Sikre apparatet med parkeringsbremse- ne.

Figur C

1. Trekk bøylegrepet oppover.

Smussbeholderen låses opp og senkes.

1. Trekk smussbeholderen ut av apparatet med bøylegrepet.

Figur D

1. Løsne klemstroppene på smussbeholderen.
2. Ta tak i bøylehåndtaket og ta av den øvre delen av smussbeholderen.
3. Fyll de inerte væskene vann eller olje på smussbeholderen til nivået når merket på nivåindikatoren.
4. Når du setter inn den øvre delen av smussbeholderen, må du påse at flottørkulen settes inn i den tilsvarende föringen.

ADVARSEL

Feil fremgangsmåte ved låsing av smussbeholderen

Klemfare

Under låsingen må du aldri holde hendene mellom smussbeholderen og filterringen eller i nærheten av løftemekanismen.

Lås smussbeholderen ved å trykke bøylehåndtaket med begge hender.

Figur E

OBS

Statisk elektrisitet på smussbeholderen

Antenning av støv

1. Sett smussbeholderen inn i apparatet i omvendt rekkefølge og lås den med bøylehåndtaket.

Kontroller fyllnivået i smussbeholderen

Oppsuging av eksplosivt og konduktivt metallstøv uten inert væske

Eksplosjonsfare, varmeutvikling

Fare på grunn av helseskadelig støv

Luftveissykdom som følge av innånding av støv.

Ikke sug uten begge filterelementene, el- lers oppstår det helsefare på grunn av for- høyet utslipp av finstøv.

Før hver bruk, kontroller at begge filterelementene er riktig installert.

OBS

Fare på grunn av inntrengning av finstøv

Fare for skade på sugemotoren.

Sug aldri opp uten inert væske når du bruker sugestussen på vätseparatoren.

Koble inn apparatet

1. Sett støpselet inn i stikkontakten.
2. Slå på apparatet med sugeturbin-apparatbryterne.

Merknad

Sugeturbinene skal alltid slås på og av én etter én. Alle sugeturbiner må være slått på for at manometeret skal fungere korrekt for å overvåke minimum-volumstrømmen.

Merknad

I de fleste brukstilfeller er det nok at du su- ger med 1 sugeturbin. Koble inn den
2. sugeturbinen ved behov. Apparatet må imidlertid ikke brukes med begge sugeturbinene i mer enn 15 minutter. Dette kan føre til at det suges inn for mye fuktig luft. og til at hovedfilteret blir fuktig for tidlig. La hovedfilteret ev. tørke etterpå eller skift det (se kapittel Skifte hovedfilter).
3. Start sugeprosessen.

Sugeprosess

1. Undersøk fyllnivået i smussbeholderen regelmessig, da apparatet ikke kobles automatisk ut under suging.

Merknad

Apparatet har en mekanisk overvåking. Denne overvåkingen avbryter luftstrømmen när den inerte væsken synker under minimumsnivå. Fyll på inert væske for å fortsette sugeprosessen (se kapittel Fyll smussbeholderen med inert væske).

Hvis smussbeholderen er fylt med en inert væske, kan det hende at fuktig luft strømmer gjennom hovedfilteret under suging og gjennombløter det. Etter suging må du kontrollere hovedfilteret for fuktighet. La hovedfilteret ev. tørke eller skift det ut (se kapittel Skifte hovedfilter).

Avlese minimum-volumstrøm

Foran på maskinen er det montert et manometer som viser sugevakuumet inni maskinen. Hvis maksimalt undertrykk (se tabell) nås, må hovedfilteret skiftes ut (se kapittel Skifte hovedfilter). Denne verdien avhenger av apparatytelsen og sugeslangen som brukes. Hvis det negative trykket ikke reduseres vesentlig ved å skifte ut filteret, foreligger det et annet problem (se kapittel Bistand ved feil).

OBS

Overskridelse av maksimalt undertrykk

Tap av sugeytelse

Hvis den angitte verdien overskrides, synker lufthastigheten under 20 m/s. Skift ut filteret.

Nominell diameter sugeslange	Maksimalt under-trykk
DN40 16,4 kPa (164 mbar)
DN50 12,9 kPa (129 mbar)
DN70 ---

Slå av apparatet

1. Slå av apparatet med sugeturbin-apparatbryterne.

2. Trekk ut strømstøpselet.

3. Koble jordingsklemmen fra den eksterne potensialutjevningen.

Etter hver bruk

1. Demonter tilbehøret.
2. Lukk sugetilkoblingen (se kapittel Lukke sugetilkobling).
3. Skyll tilbehøret med vann ved behov, og tørk det.
4. Tøm smussbeholderen (se kapittel Tøm smussbeholderen).
5. Rengjør apparatet på innsiden og utsiden ved å suge av det og tørke av med en fuktig klut.

Tøm smussbeholderen

Smussbeholderen må tømmes ved behov og etter hver bruk.

Inntaksåpningen eller sugeslangen er lukket.

Undersøk fyllnivået i smussbeholderen regelmessig, da apparatet ikke kobles automatisk ut under suging.

1. Trekk bøylegrepet oppover. Smussbeholderen låses opp og senkes.
2. Trekk smussbeholderen ut av apparatet med bøylegrepet.

Figur D

1. Løsne klemstroppene på smussbeholderen.
2. Ta tak i bøyylehåndtaket og ta av den øvre delen av smussbeholderen.
3. Fjern skumelementet fra den nedre delen av smussbeholderen.
4. Ta ut silkurven med mikrofleece.

5. Ta mikrofleecen ut av silkurven.

6. Mikrofleecen skal avfallsbehandles i henhold til gjeldende forskrifter.

7. Tøm ev. den inerte væsken ut av smuss- beholderen (se kapittel Drener inert væske fra smussbeholderen).

Merknad

Den inerte væsken kan ev. brukes flere ganger.

12.Når du setter inn den øvre delen av smussbeholderen, må du påse at flottør-

kulen settes inn i den tilsvarende føringen.

ADVARSEL

Feil fremgangsmåte ved låsing av smussbeholderen

Klemfare

Under låsingen må du aldri holde hendene mellom smussbeholderen og filterringen eller i nærheten av løftemekanismen.

Lås smussbeholderen ved å trykke bøylehändtaket med begge hender.

Figur E

OBS

Statisk elektrisitet på smussbeholderen

Antenning av støv

1. Sett smussbeholderen inn i apparatet i omvendt rekkefølge og lås den med bøyylehåndtaket.

1. Trekk bøylegrepet oppover.

Smussbeholderen låses opp og senkes.

1. Trekk smussbeholderen ut av apparatet med bøylegrepet.

Figur F

1. Vri spaken på kuleventilen 90°.
2. Når oppsamlingsbeholderen er helt tømt, vrir du spaken til startposisjonen.

ADVARSEL

Feil fremgangsmåte ved låsing av smussbeholderen

Klemfare

Under låsingen må du aldri holde hendene mellom smussbeholderen og filterringen eller i nærheten av løftemekanismen.

Lås smussbeholderen ved å trykke bøylehändtaket med begge hender.

Figur E

OBS

Statisk elektrisitet på smussbeholderen

Antenning av støv

1. Sett inn smussbeholderen og lås den med bøylegrepet.

Rengjøre apparatet

ADVARSEL

Uriktig avfallsbehandling av avløpsvann

Miljøforurensning

Følg lokale forskrifter om behandling av avløpsvann.

1. Rengjør apparatet på innsiden og utsiden ved å suge av det og tørke av med en fuktig klut.
   Ved suging av apparatet skal det brukes et sugeapparat med samme eller bedre klassifisering.
2. Ved behov skylles tilbehøret (ikke inkludert i leveringsomfanget) med vann og tørkes.

Oppbevare apparatet

1. Vikle strømledningen rundt kabelholderen.
2. Sett apparatet i et tørt rom og sikre det mot uautorisert bruk.

Transport

⚠FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader Ta hensyn til apparatets vekt under transport.

1. Lukk begge sugetilkoblingene for støvfri transport (se kapittel Lukke sugetilkobling).
2. Løsne parkeringsbremsene og skyv enheten med skyvebøylen.
3. For å laste apparatet, hold det i understellet og skyvebøylen.
4. Ved transport i kjøretøy må apparatet sikres mot å skli og velte.

Lagring

⚠FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader Ta hensyn til apparatets vekt ved lagring. Smussbeholderen er tom.

1. Oppbevar apparatet kun innendørs.

Stell og vedlikehold

⚠️FARE

Utilsiktet start av apparatet, berøring av strømførende deler

Fare for personskader, elektrisk støt Slå av apparatet før det arbeides på det. Trekk ut støpselet.

⚠️FARE

Fare på grunn av helseskadelig støv

Luftveissykdom som følge av innånding av støv.

Bruk røykvernmaske P2 eller høyere og en-gangsklær under vedlikeholdsarbeid (f.eks. bytte av filter).

ADVARSEL

Fare på grunn av helseskadelig støv

Luftveissykdom som følge av innånding av støv.

Sikkerhetsinnretninger til forebygging av farer må minst én gang i året sikkerhetsteknisk funksjonskontrolleres av produsenten eller en opplært person, f.eks. for å påse at maskinen er tett, at filteret ikke er skadet, at kontrollinnretningene fungerer.

OBS

Silikonholdig pleieprodukt

Plastdeler kan angripes.

Ikke bruk silikonholdige pleieprodukter til rengjøring.

Støvfjerningsmaskiner er sikkerhetsinnretninger for forebygging eller eliminering av farer i henhold til BGV A1.

- Dersom brukeren foretar vedlikeholdet selv, må apparatet tas fra hverandre, rengjøres og holdes vedlike, så langt det er gjennomførbart, uten at det oppstår farer for vedlikeholdspersonalet og andre personer. Forsiktighetsregler som må tas innbefatter avgiftning før apparatet tas fra hverandre, iverksetting av forebyggende tiltak med tanke på filtrert,

påkrevd ventilasjon på stedet der apparatet skal tas fra hverandre, rengjøring av vedlikeholdsområdet og egnet beskyttelse av personalet.

- Utsiden av apparatet bør støvsuges for å rengjøres for gift og deretter tørkes av, eller behandles med tetningsmiddel før det tas ut av det farlige området. Alle apparatets deler må anses som forurenset når de tas ut av det farlige området. Det må settes i verk egnede tiltak for å unngå at støvet sprer seg.

- Under gjennomføringen av vedlike-holds- og reparasjonsarbeid må alle til-smussede gjenstander som ikke kan rengjøres tilstrekkelig, kastes. Slike gjenstander må legges i ugtjennomtren-gelige poser og kastes i samsvar med gjeldende forskrifter for håndtering av slikt avfall.

- Under transport og vedlikehold av apparatet skal sugestussene lukkes med tetningspluggen.

1. Vær oppmerksom på at du kan utføre enkelt vedlikehold og stell selv.

2. Rengjør apparatets overflater og innsiden av beholderen regelmessig med en fuktig klut.

3. Utfør en regelmessig visuell inspeksjon av slangene med henblikk på blokkeringer.

Kontroll- og vedlikeholdsarbeid

Gjennomfør regelmessige kontroller av apparatet ifølge de gjeldende nasjonale lovene mht. forebygging av ulykker.

Vedlikeholdsarbeid må gjennomføres av kompetent fagpersonale i regelmessige avstander og ifølge produsentens henvisninger, og det skal tas hensyn til gjeldende bestemmelser og krav til sikkerhet. Arbeid på det elektriske anlegget må kun utføres av elektrofagfolk. Ved spørsmål, ta kontakt med KÄRCHER-filialen.

Skifte hovedfilter

1. Slå av enheten.
2. Trekk ut strømstøpselet.
3. Løsne sugehodet og ta det av.

4. Løsne mellomringen og ta den av.

5. Ta ut det kontaminerte stjernefilteret.

6. Umiddelbart etter at stjernefilteret tas ut av apparatet, må det kontaminerte stjernefilteret legges i en pose som forsegles tett.
7. Sørg for å avfallsbehandle det kontaminerte stjernefilteret i henhold til lovbestemte krav.
8. Fjern smuss på renluftsiden.
9. Kontroller tetningsringen med henblikk på eventuelle skader.
10. Sett inn det nye stjernefilteret:

a Trekk stjernefilteret over filterristeren på mellomringen på en slik måte at risteelementene posisjoneres i midten av filterposene.
b Sett mellomringen med stjernefilteret og filteristeren på filterringen.
c Lås mellomringen.

1. Trekk bøylegrepet oppover.
   Smussbeholderen låses opp og senkes.
2. Trekk smussbeholderen ut av apparatet med bøylegrepet.

Figur D

1. Løsne klemstroppene på smussbeholderen.
2. Ta tak i bøyylehåndtaket og ta av den øvre delen av smussbeholderen.
3. Fjern skumelementet fra den nedre delen av smussbeholderen.
4. Ta ut silkurven med mikrofleece.
5. Ta mikrofleecen ut av silkurven.
6. Mikrofleecen skal avfallsbehandles i henhold til gjeldende forskrifter.
7. Sett inn den nye mikrofleecen.
8. Når du setter inn den øvre delen av smussbeholderen, må du påse at flottørkulen settes inn i den tilsvarende föringen.

ADVARSEL

Feil fremgangsmåte ved låsing av smussbeholderen

Klemfare

Under låsingen må du aldri holde hendene mellom smussbeholderen og filterringen eller i nærheten av løftemekanismen.

Lås smussbeholderen ved å trykke bøyylehåndtaket med begge hender.

Figur E

OBS

Statisk elektrisitet på smussbeholderen

Antenning av støv

1. Sett smussbeholderen inn i apparatet i omvendt rekkefølge og lås den med bøylehåndtaket.

Bistand ved feil

⚠️FARE

Utilsiktet igangsetting av apparatet / elektrisk støt

Utilsiktet start av sugemotoren kan føre til personskader. Spenning i elektriske deler kan føre til elektrisk støt.

Alle kontrollerog alt arbeid på elektriske deler skal utføres av en fagperson.

Merknad

Hvis det oppstår en feil, må apparatet straks slås av. Feilen må utbedres før ny igangsetting.

Dersom feilen ikke kan utbedres, må apparatet kontrolleres av kundeservice.

Når apparatet ikke lenger er brukbart, skal det avfallshåndteres i henhold til gjeldende forskrifter.

Garanti

Vår ansvarlige salgsorganisasjon for de enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner bes du henvende deg til din forhandler eller nærmeste autoriserte kundeservice og fremvise kjøpskvitteringen.

Videre garantiinformasjon (hvis tilgjengelig) finner du i serviceområdet på ditt lokale Kärcher-nettsted under "Nedlastinger".

Tekniske spesifikasjoner

Elektrisk tilkobling
Nettspenning V 220-		240
Fase ~ 1
Nettfrekvens Hz 50-60
Nominell effekt W 2100
Maksimal effekt W 2400
Kapslingsgrad IPX4
Beskyttelsesklasse I*
Maks. tillatt nettimpedans Ω	0.195+j0.122
Mål og vekt
Gjennomsnittlig driftsvekt kg	108
Lengde x bredde x høyde mm	1020 x680 x1490
Filterflate m2	2,24
Omgivelsesbetingelser
Oppbevaringstemperatur °C	-10-40
Effektspesifikasjoner apparat
Beholdervolum l	60
Beholdervolum inert væs-ke l	20
Beholdervolum oppsugd materiale l	8
Vakuum (med trykkbegrensningsventil) kPa	25,4
Luftmengde l/s	2x 74
Tilkobling sugeslange	DN70
Nominell diameter suges-lange	DN40/50
Filter bestillingsnummer	9.439-542.0
Registrerte verdier iht. EN 60335-2-69
Hånd-arm-vibrasjonsverdi m/s2	<2,5
Usikkerhet K m/s2	0,2
Lydtrykknivå LpA dB(A)	79
Usikkerhet KpA dB(A)	2

Strømkabel

Type H07R
	N-F3G1,5mm2
Delenummer 6.650-	035.0

Kabellengde m 10

* med elementer i beskyttelsesklasse II-anordning

Med forbehold om tekniske endringer.

EU-samsvarserklæring

Vi erklærer herved at maskinen beskrevet nedenfor på grunn av design og konstruk- sjon, samt i versjonen som vi har markedsført, oppfyller de relevante grunnleggende helse- og sikkerhetskravene i EU-direktive- ne. Endringer på maskinen uten avtale med oss, gjør at denne erklæringen blir ugyldig.

Produkt: Apparat til våt- og tørrsuging

Type: 9.990-xxx

Gjeldende EU-direktiver

Anvendte nasjonale standarder

Undertegnede handler på vegne av og med fullmakt fra bedriftsledelsen.

T. Wahl

Managing Director

A. Haag

Director R&D

Dokumentasjonsfullmektig:

A. Haag

Kärcher Industrial Vacuuming GmbH

Tilbehør og reservedele 145

Leveringsomfang.... 145

Maskinbeskrivelse.... 145

Symboler på maskinen.... 145

Ibrugtagning 146

Drift.... 148

Transport.... 150

Opbevaring.... 150

Pleje og vedligeholdelse 150

Hjælp ved fejl 152

Bortskaffelse 153

Garanti 153

Tekniske data 153

EU-overensstemmelseserklæring ..... 153

Sluk maskinen og tag stikket ud af stikkontakten.

Tilbehør og reservedele

⚠️FARE

Informationer om tilbehør og reservedele findes på www.kaercher.com.

Obs

Sørg for at bære det foreskrevne beskyttelsesudstyr i forbindelse med tømnings- og

Pleje og vedligeholdelse

⚠️FARE

EU- overensstemmelseserklæring
