Produkttype	Innebygd elektrisk ovn
Merke	BRANDT
Modell	FP224XN1
Mål (B x H x D)	59,5 x 59,5 x 56 cm
Nettovekt	35 kg
Strømforsyning	230 V / 50 Hz
Total effekt	3000 W
Kapasitet	70 L
Energiklasse	A+
Funksjoner	Varmluft, grill, pyrolyse, tining
Rengjøring	Automatisk pyrolyse
Barnesikring	Ja
Dørlås	Automatisk under pyrolyse
Innvendig belysning	Halogenglødelampe
Dør	Kald (dobbelglass)
Temperatursonde	Ja
Automatiske programmer	10
Timer	Ja
Skjerm	LED digitalt display
Reparerbarhetsindeks	8,0/10

Ofte stilte spørsmål - FP224XN1 BRANDT

Hvordan stiller jeg klokken på min BRANDT FP224XN1-ovn?

Trykk på Klokke-knappen til displayet blinker. Bruk + og - knappene for å stille inn tiden. Bekreft ved å trykke på Klokke igjen.

Hva gjør jeg hvis ovnen ikke blir varm?

Kontroller at ovnen er riktig tilkoblet og at sikringen ikke er gått. Forsikre deg om at et stekeprogram er valgt. Hvis problemet vedvarer, kontakt kundeservice.

Hvordan starter jeg en pyrolyse-rengjøring?

Fjern alle tilbehør og matrester. Velg Pyrolyse-funksjonen med funksjonsvelgeren. Temperaturen stiger til 480°C og døren låses automatisk. Varigheten er omtrent 2 timer.

Hvilket tilbehør følger med ovnen?

Ovnen leveres med et metallgitter, en stekepanne, en langpanne og en temperatursonde. Se side 72 i bruksanvisningen for mer informasjon.

Hvordan skifter jeg lyspæren i ovnen?

Koble fra ovnen. Fjern glassdekselet (drei til venstre). Bytt den defekte pæren med en 25 W halogenpære. Sett på dekselet igjen og koble til.

Hva betyr feilkode E04?

Feilkode E04 indikerer et problem med temperatursonden. Prøv å starte ovnen på nytt. Hvis koden fortsatt vises, kontakt teknisk service.

Hvordan aktiverer jeg barnesikringen?

Hold inne Sikkerhet-knappen i 3 sekunder. Et låsesymbol vises på skjermen. For å deaktivere, gjenta prosedyren.

Hva er maksimal temperatur ovnen kan nå?

I grillmodus kan temperaturen nå 280°C. Under pyrolyse stiger kammeret til 480°C.

Hvordan bruker jeg varmluftsfunksjonen?

Velg Varmluft-funksjonen med velgeren. Still inn ønsket temperatur (vanligvis 180°C). Viften fordeler varmen jevnt.

Hvordan tiner jeg mat i ovnen?

Bruk Tining-funksjonen. Legg maten på grillen uten emballasje. Temperaturen er begrenset til 40°C. Tiden varierer etter vekt.

BRUKSANVISNING FP224XN1 BRANDT

1. Trykk på tasten + eller - for å stille inn ønsket tidspunkt for tilberedningens slutt.

Eksempel: Steke-/baketiden er 25 minutter.

Ovnslyset virker ikke.

Anbefales til saftige retter, f.eks. paier, fruktterter osv.

Sett inn i ovnen på den nederste ovnsrillen.

Eksempel: "" stilt inn på 210°.

Eksempel: Steking/gratinering ferdig kl. 13:00.

Ugnens ulike tilberedningsmåter

Ovnens beskrivelse

Presentasjon av stekeovnen S.48

Beskrivelse av apparatet S.49

Tilbehør S.50

Sikkerhetsforskrifter S.51

Barnesikring S.51

Installasjon av stekeovnen

Strømtilkopling S.52-53

Nødvendige dimensjoner for innfelling av ovnen S.54-55

Bruk av stekeovnen

Programoversikt 56

Stille inn klokken S.57

Øyeblikkelig steking S.58

Programmert steking S.59

Stekefunksjoner S.62-63

Rengjøre stekeovnen innvendig

Når skal pyrolyse utføres? S.64

Øyeblikkelig pyrolyse S.65

Utskifting av lampen S.66

Kontakter S.67

til sikkerhetsforskrifter,

til gode råd og vink

Fra redaksjonen

Kjære kunde!

Vi gratulerer deg med kjøpet av denne stekeovnen fra BRANDT.

Våre forskere har utarbeidet en ny generasjon kjøkkenapparater som skal gjøre matlaging til en glede.

Rene linjer og moderne estetikk gjør denne stekeovnen fra Brandt til en naturlig del av ditt kjøkken, hvor den skal bidra til å forene enkel bruksmetode og høy ytelse.

I denne serien fra Brandt finner du også et stort utvalg av koketopper, kjøkkenvifter, oppvaskmaskiner og kjøleskap som kan settes sammen med denne stekeovnen fra Brandt.

Vår kundeservice er til din disposisjon både for å svare på spørsmål og lytte til forslag. Du finner vår adresse på siste side i denne håndboken.

Brandt setter store krav til fornyelse. Vi legger vekt på at våre produkter stadig gir større ytelse mens de samtidig er enkle i bruk og miljøvennlige, at de holder estetiske mål og høye krav til soliditet.

Vennlig hilsen BRANDT.

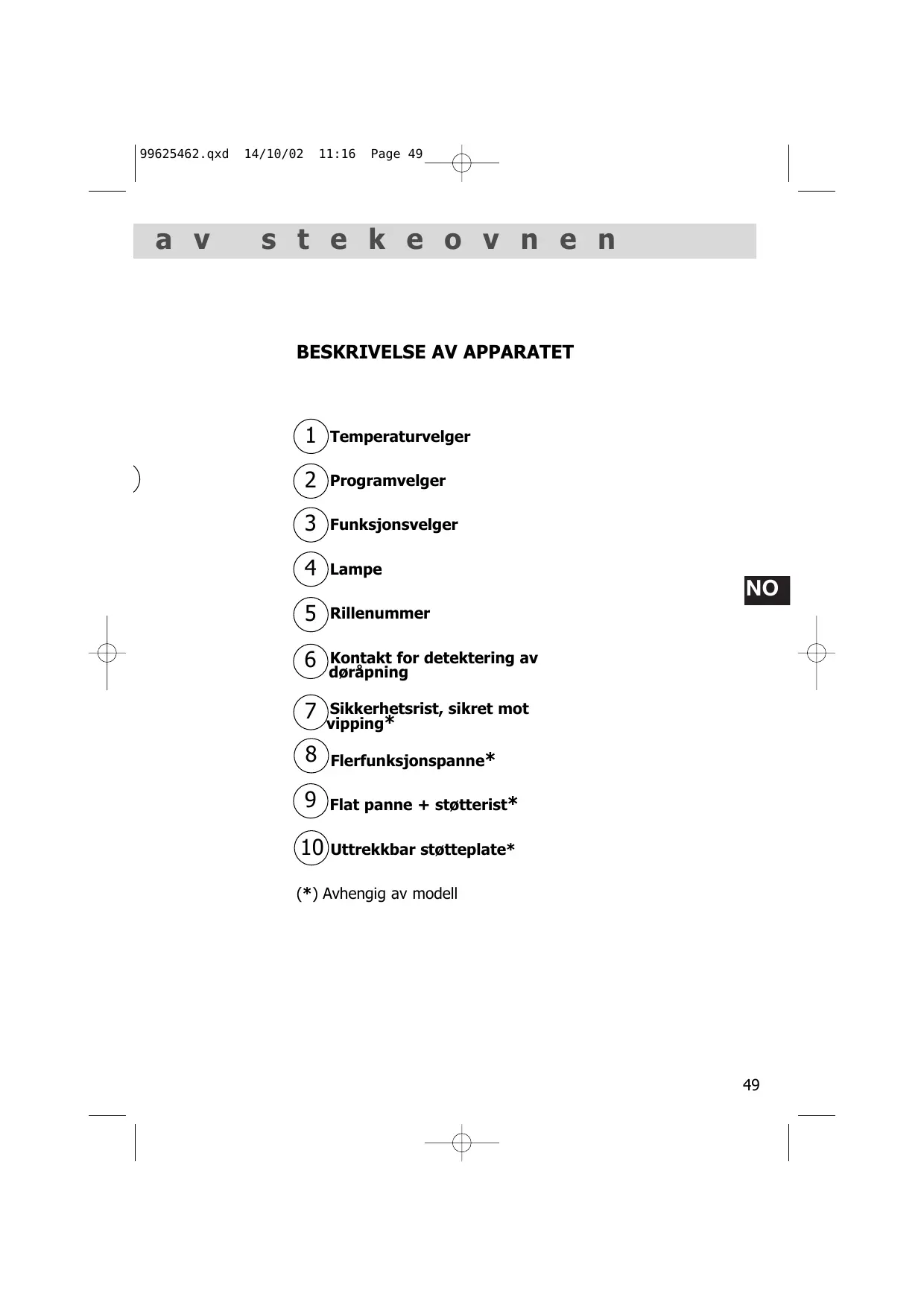

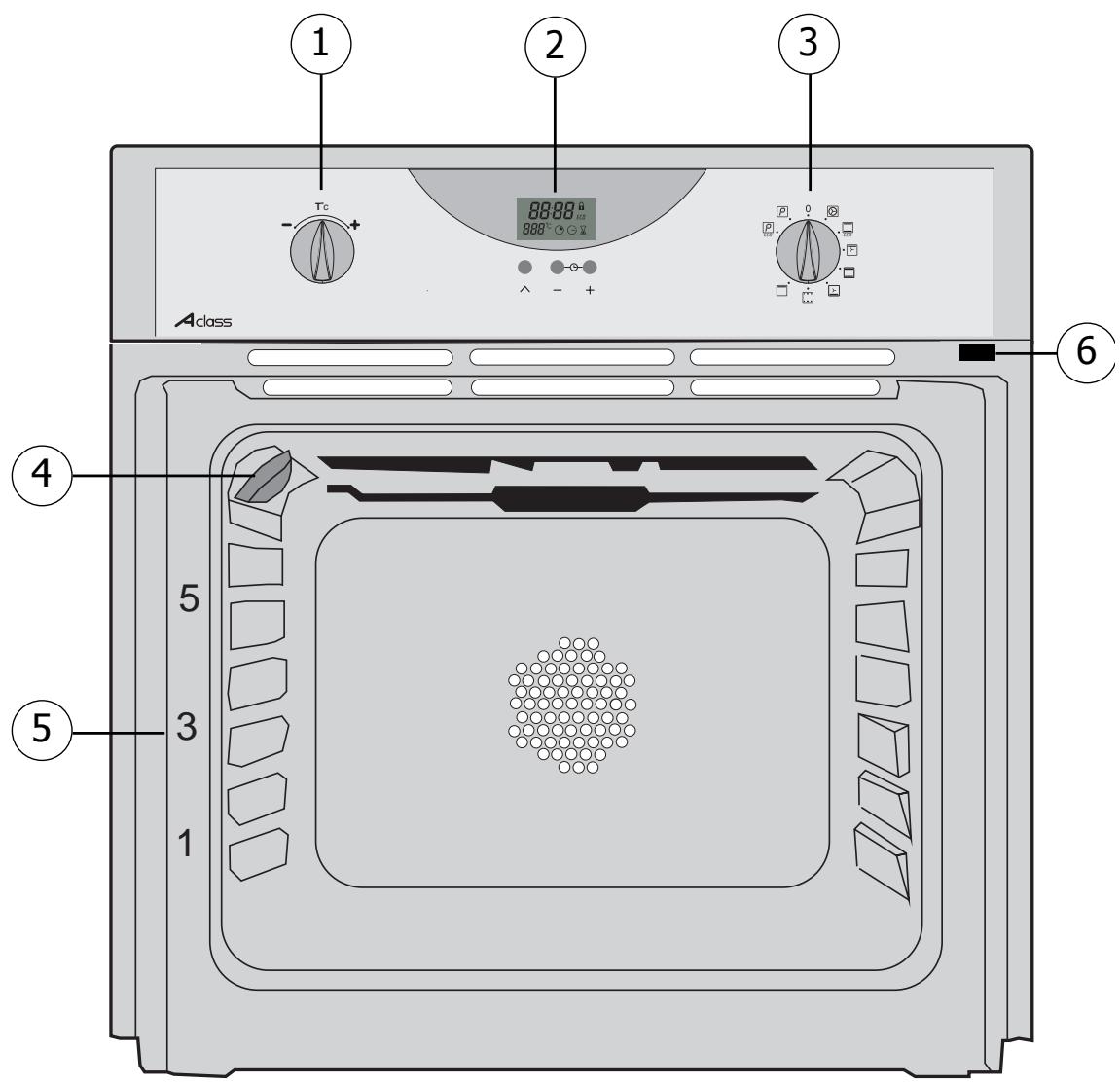

BESKRIVELSE AV APPARATET

1 Temperaturvelger 2 Programvelger 3 Funksjonsvelger 4 Lampe 5 Rillenummer 6 Kontakt for detektering av døråpning 7 Sikkerhetsrist, sikret mot vipping 8 Flerfunksjonspanne 9 Flat panne + støtterist 10 Uttrekkbar støtteplate

(*) Avhengig av modell

Tilbehør (avhengig av modell)

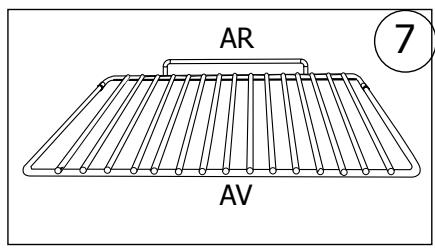

Sikkerhetsrist

Du kan bruke denne risten til alle retter og former som skal stekes eller gratineres, samt til grilling (legg retten rett på risten).

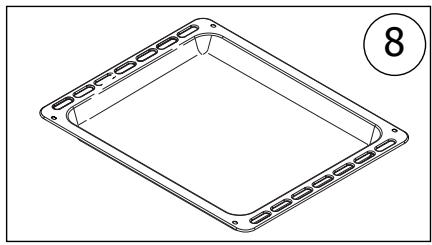

Langpanne til kaker

Bruk denne pannen når du skal steke småkaker eller terter. Kjøtt bør ikke legges direkte på pannen, da dette vil forårsake store mengder sprut i ovnen.

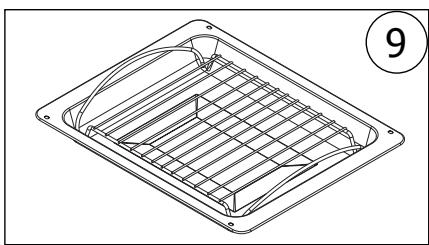

Dyp panne

med rist til grilling

Denne pannen skal ta imot sprut og fett fra steking og grilling i ovnen. Du kan bruke den som stekeplate (for eksempel til fjærkre med grønnsaker ved middels varme).

Pannen skal aldri plasseres direkte på ovnens bunn, bortsett fra når du bruker GRILL-funksjonen.

Formstøtte

Dette systemet gjør det mulig å trekke ut hele formen som står i ovnen, slik at du får tilgang til den mens den steker.

Sikkerhetsforskrifter

Vennligst les rådene før du installerer og bruker stekeovnen. Denne stekeovnen er laget for privat bruk i brukerens hjem. Den skal utelukkende brukes til steking av mat. Stekeovnen inneholder ikke asbest.

VED FØRSTE BRUK:

Første gang du bruker ovnen, skal du sette den på høyeste temperatur, lukke døren og la ovnen fungere på tomgang i 15 minutter.

• Kontroller at døren er helt lukket slik at isolasjonsbåndet fungerer riktig.
• Ikke la noen sette seg eller trykke på døren når den er åpen.
• Stekeovnen og dens overflater kan bli varme under bruk av grillen med åpen dør. Hold små barn unna.
• Apparatet blir varmt under bruk. Ikke berør stekeovnens innside.
• Bruk isolerende tøy når du skal ta ut formene etter steking slik at du ikke brenner deg.
• Stekeovnen skal ikke bekles med aluminiumsfolie; dette kan føre til en akkumulasjon av varme som vil forstyrre stekingen og skade emaljen.
• Bruk ikke rengjøringsapparater med damp eller høyt trykk.
• Under rengjøring kan overflatene bli varmere enn ellers. Hold små barn unna.
• I løpet av en pyrolyse blir de tilgjengelige flatene atskillig varmere enn ved vanlig bruk. Små barn bør derfor holdes unna stekeovnen.

Ved all rengjøring i ovnen skal apparatet være avskrudd.

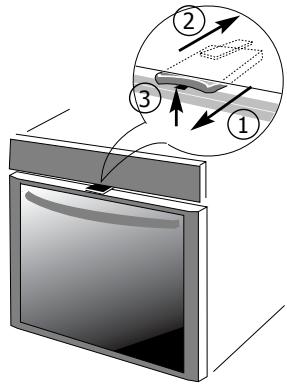

Barnesikring

FOR FØRSTE BRUK

1. Aktivere barnesikringen: Trekk stoppekragen mot deg. 2. Fjerne barnesikringen: Trykk stoppekragen bakover.

BRUK

Dersom du ikke bruker barnesikringen: Åpne døren normalt.

Installasjon av

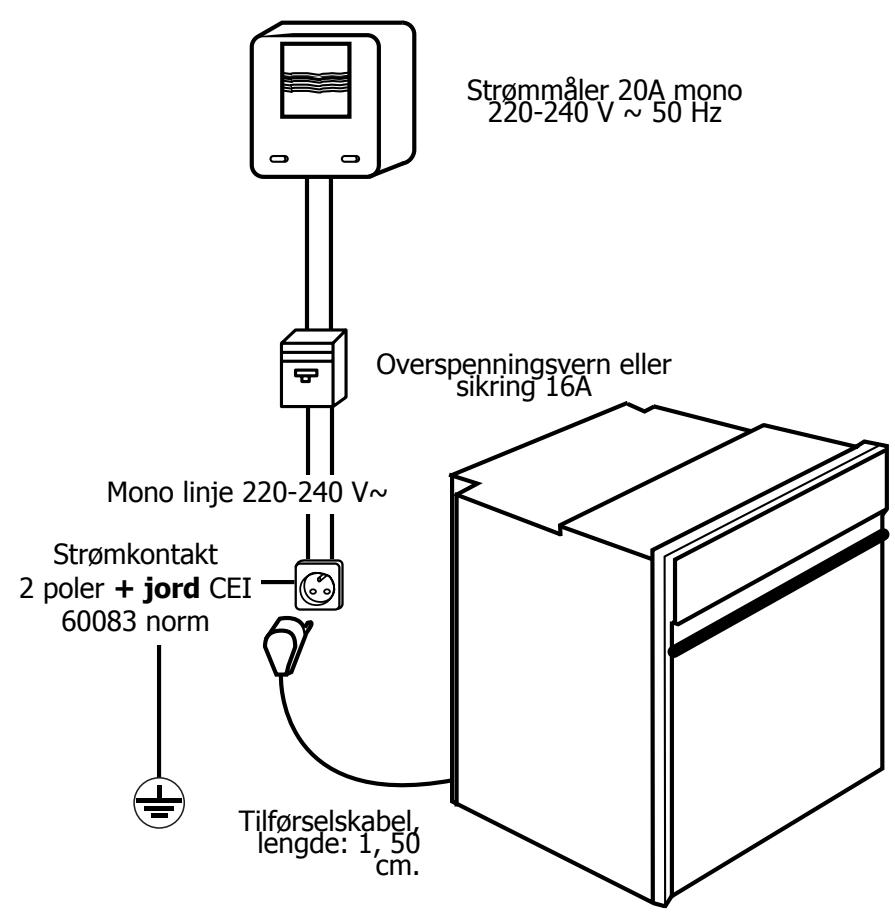

Elektrisk tilkopling

Apparatet skal kobles til før du setter det på plass i møbelet.

• Stekeovnen skal kobles til med en kabel med 3 ledere på 1,5 mm² (1 fase + 1 N + jord) som skal kobles til et monofaset strømnett på 220-240 V ved hjelp av en stikkontakt med 1 fase 1 N + jord som tilfredsstiller CEI 60083-normene, eller til en flerpolet bryteranordning med en bryteavstand på 3 mm. Jordledningen (grønn/gul) kobles til apparatets kontakt og jordklemme.
• Dersom apparatet kobles til en stikkontakt, skal denne være tilgjengelig når installasjonen er gjennomført.
• Stekeovnens nøytrale kabel (blå) skal kobles til strømnettets nøytrale kabel.

Tilførselsskabelen

NO

• Tilførselskabelen (H05 RR-F, H05 RN-F eller H05 W-F) på apparatet er lang nok til å nå stekeovnen når den står på gulvet foran møbelet. For å koble til tilførselsskabelen (apparatet er frakoblet strømnettet):
• Åpne luken nederst til høyre på apparatets bakside ved å skru løs de 2 skruene og vippe luken til side.
• Strippe av isolasjonen på ledningene i den nye tilførselskabelen over 12 mm.
• Tvist endene.
• Skru løs klemmens skruer og trekk ut kabelen som skal skiftes.
• Legg tilførselsskabelen ved kabelholderen på høyre side av klemmen.
• Kople sammen ledningene etter merkene på klemmen.
• Alle trådene i tilførselsskabelen skal ligge fast under skruene.
• Faseledningen på klemme L. Den grønn/gule jordledningen må være koblet til klemmen. Den nøytrale ledningen skal kobles til.
• Stram klemmens skruer og kontroller at alt sitter som det skal ved å trekke litt på hver ledning.
• Fest kabelen med kabelholderen på høyre side.
• Lukk luken med de 2 skruene.

Vi fraskriver oss ethvert ansvar for skade som måtte skje som følge av manglende, defekt eller inkorrekt jordtilkopling.

Installasjon av stekeovnen

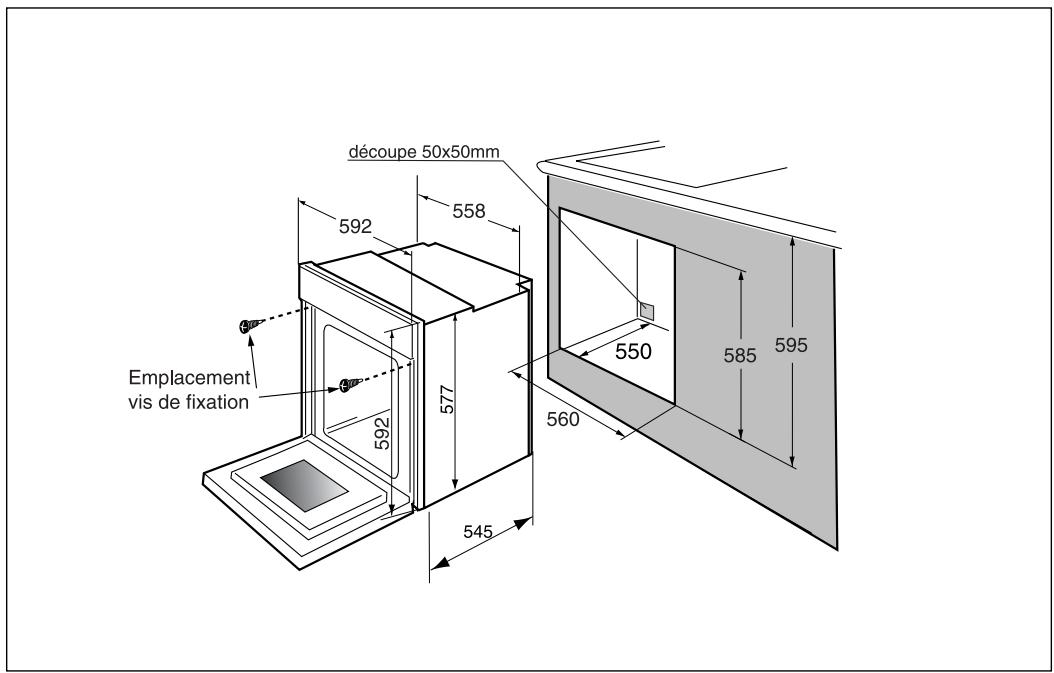

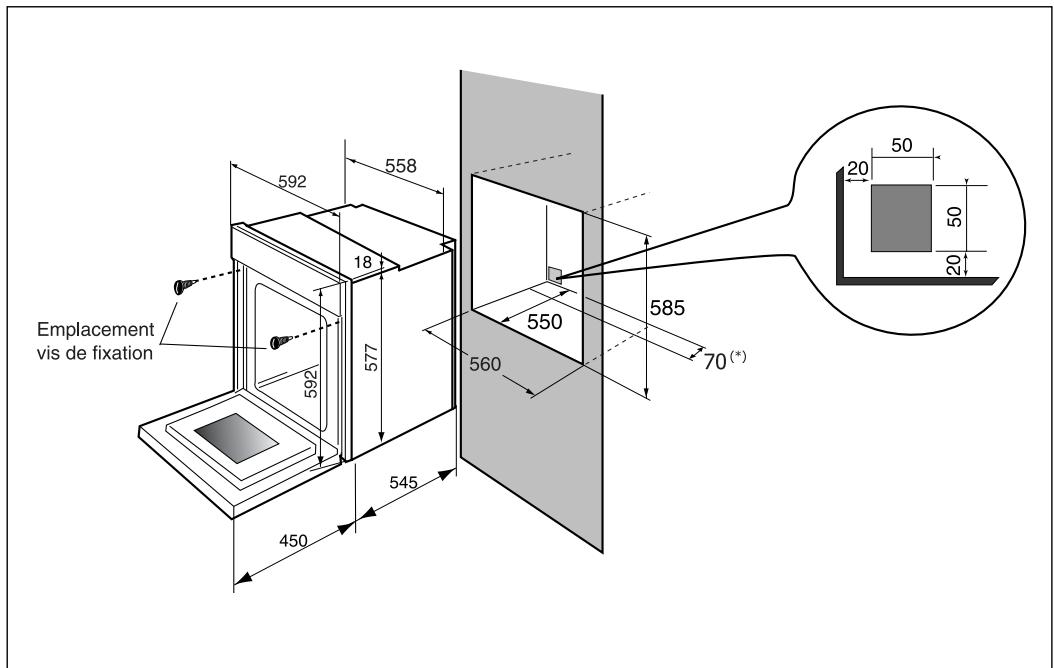

Nødvendige**) ved innfelling av stekeovnen.

Stekeovnen

Stekeovnen kan innfelles under en arbeidsbenk eller i et åpent (*) eller lukket møbel hvis mål tilsvarer målene som vises på skjemaet.

Denne stekeovnen er utstyrt med et luftsirkulasjonssystem som gir de beste stekeresultater og rengjøringsresultater dersom man respekterer følgende:

• Plasser stekeovnen i møbelet slik at den står minst 5 mm fra møbelet.
• Møbelet hvor stekeovnen skal plasseres, skal være av et materiale som tåler varme (eller være dekket av slikt materiale).
• Fest stekeovnen til møbelet med de to skruene som er beregnet for dette formålet, på sidehøydene (se skjema):

(*) Dersom møbelet er åpent, skal åpningen være maksimum 70 mm.

For å være sikker på at installasjonen er riktig utført, kan du kontakte spesialister for plassering av kjøkkenapparater.

Bruk av stekeovn

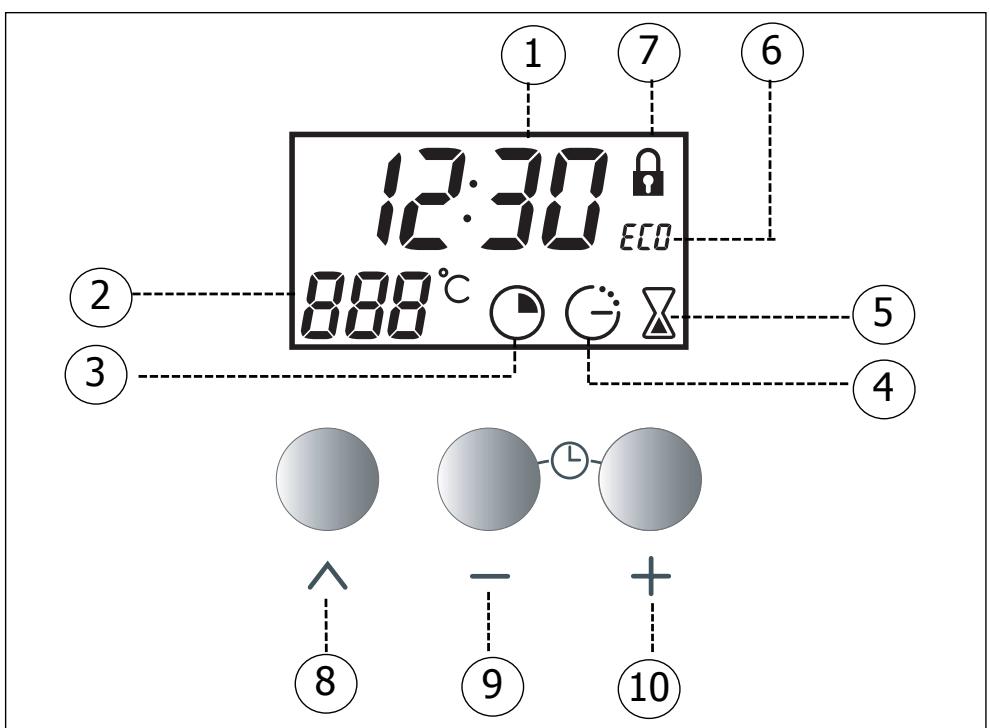

1. Programvelgeren

1 Viser tid og varighet (6) ECO-stekeindikator (2) Temperaturvisning ⑦ Dørlåsingsindikator (3) Steketidindikator ⑧ Tilgang til forskjellige programmer for tidsjustering (4) Stekesluttindikator 9 Taster for tidsjustering 10

ovnen

2. Stille inn klokken

• Tallene blinker, eksempel: 12.00.
• Still inn klokkeslettet ved hjelp av tastene + eller -. Innstillingen går raskere dersom tastene holdes nede.

Eksempel: 12.30.

• Det justerte klokkeslettet registreres automatisk etter noen sekunder.
• det blinker ikke lenger.

b) Stille inn klokken

• Trykk samtidig på tastene + og - i noen sekunder helt til tallene blinker.

Klokkeslettet blinker for å angi at det er mulig å endre det.

Trykk på + eller - for å velge klokkeslett.

Trykk på for å bekrefte.

Dersom du ikke trykker på , for å bekrefte, lagres likevel valget etter noen få sekunder.

3. Øyeblikkelig steking

Sett funksjonsbryteren i ønsket posisjon.

Etter en stekesyklus fortsetter ventilasjonen å fungere en stund for å sørge for nedkjøling av ovnen.

stekeovnen

4. Programmert steking

a) Øyeblikkelig start

1. Trykk på tasten " ^ " til symbolet " ① " blinker (steketid).

Displayet blinker på 0.00 for å angi at det nå er mulig å foreta justering.

1. Trykk på tasten + eller - for å stille inn ønsket steketid.

Eksempel: 25 minutter.

Det justerte klokkeslettet registreres automatisk etter noen sekunder -> det blinker ikke lenger.

Nedtellingen starter så snart du slipper tastene + eller -.

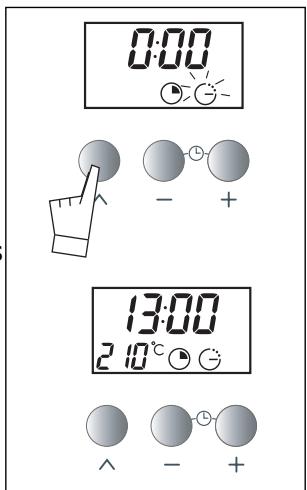

Etter disse 3 operasjonene varmes ovnen opp:

Trykk på tasten + eller - for å stille inn ønsket klokkeslett for stekeslutt.

Eksempel: Stekeslutt kl. 13.

Når du har utført disse innstillingene blir stekingen satt i gang slik at den er ferdig kl. 13.00.

Når stekingen er over, setter du stekevalgbryteren tilbake på "0".

Stekeovnen er utstyrt med et uavhengig tidsur som gjør det mulig å nedtelle tiden.

I dette tilfellet overstyrer stekeurvisningen visningen av gjeldende klokkeslett.

Trykk på tasten " ^ " til symbolet (stekeur) blinker. -> Et lite timeglass blinker på displayet.

Trykk på tasten (+ eller -) til du oppnår ønsket tid (maksimum 60 minutter).

Displayet opphører å blinke etter noen sekunder, og stekeuret aktiveres med nedtelling sekund for sekund. Når steketiden er omme, avgir stekeuret lydsignaler for å informere deg.

Programmeringen kan både endres og avbrytes under stekingen.

I tilfelle anomali

Selv om du er i tvil om at stekeovnen fungerer som den skal, betyr ikke dette nødvendigvis at den er i ustand. Uansett bør du sjekke følgende:

Du konstaterer at...

Mulige årsaker

Hva må gjøres?

Stekeovnen varmes ikke opp.

Ventilasjonen for nedkjøling fortsetter etter at ovnen er stanset.

• Ventilasjonen fungerer i 1 time maksimalt etter stekingen eller når ovnens temperatur overstiger 125 °C. Hvis den ikke er stanset etter 1 time
• Åpne ovnsdøren slik at nedkjølingen kan gå raskere.
• Kontakt service-tjenesten.

Pyrolyserengjøringen utføres ikke.

Symbol	Funksjon
	Steking med varmluft. Oppvarmingen gjøres av varmluftelementet bakerst i ovenen og av viften.	Δ	Forhåndsoppvarm retter som stokes nivær).
* ECO	Tradisjonell ECO Oppvarmingen gjøres av nedre og øvre varmeeelement uten hjelp fra viften.	Δ	Denne posisjonen 20% strøm med r ECO-posjonden strømsparing.
	Grill med luftsirkulering. Oppvarmingen gjøres alternatively av øvre varmeeelement og viften.	Δ	Krever ingen f Fjørkre og ste
	Tradisjonell ovn. Oppvarmingen gjøres av nedre og øvre varmeeelement uten hjelp fra viften.	Δ	Krever forhånds ovnen.
	Luftsirkulering i gulvet Det er det nederste varmeeelementet sammen med viften som utfører stekingen.	Δ	Varmenkommen Plasser risten p
	Varmeskap Oppvarming av øvre og nedre varmeeelement.	Δ	Holde varmt.
	Grill Det er det øverste varmeeelementet sam- men med viften som utfører stekingen.	Δ	La oppvarmes i Plasser den dype

unødvendig bortsett fra for enkelte; på svært kort tid (småkaker på flere

Anbefalinger

Anbefales for steking av mørt kjøtt, grønnsaker og fisk, samt ved steking på flere nivåer (opptil 3) samtidig.

n gjør det mulig å spare opptil nøyaktig samme stekeresultat. brukes for merking av

Merk: Samtlige steking foretas uten forvarming.

forhåndsoppvarming. eker forblir sprø og saftige.

For sterk steking og gjennomsteking av lammestek, ribbe. For at stekte fiskeretter skal beholde sin saftighet.

NO

Anbefales for langsommere og forsiktigere steking: mørt fjærkre for eks. For steking av kjøtt som skal være rød, for retter i lukket form hvor stekingen allerede er påbegynt på stekeplaten (coq au vin, ragu osv.

er nedenifra.

Anbefales for fuktige retter (quicher, terter med fuktig frukt osv.) Deigen blir godt stekt under. Anbefales for deiger som heves (boller, kouglof osv) og for suffléer som nå ikke blir hindret av skorpe på undersiden.

på nederste rille.

Anbefales ved heving av brød eller bolledeig som ikke skal ha høyere temperatur enn 40°C, men også som tallerkenvarmer og til avfrysing osv.

i 5 minutter.

Anbefales ved grilling av koteletter, pølser, brød, store reker osv. som legges rett på risten.

på nederste trinn.

Pyrolysen er en syklus for oppvarming av ovnen innvendig med svært høy temperatur. Den gjør det mulig å eliminere alle rester etter fettsprut og overkok. Røyk og lukt som avgis ved denne prosessen, ødelegges ved gjennomgang i en katalysator.

• Pyrolysen er påkrevd etter hver steking, men bare hvis ovnen er tilskitnet.
• Av sikkerhetsgrunner låser døren seg hvis temperaturen i ovnen overstiger steketemperaturene. Det er da umulig å åpne døren selv om funksjonsvelgeren settes på 0.

2. Når skal pyrolyse utføres?

Ovnen ryker under forvarming eller avgir mye røyk i løpet av stekingen. Ovnen avgir en ubehagelig kaldlukt etter forskjellige stekinger (lam, fisk, grilling osv.).

LITE TILSKITNENDE STEKINGER	Småkaker, grønnsaker, annet bakverk, terter, sufléer	Steking uten fettsprut pyrolyse er/DDkkepåkrevd
TILSKITNENDE STEKINGER	Kjøtt, fisk (i en panne), fylte grønnsaker	Pyrolyse kan være påkrevd hvr 3. steking
SVERT TILSKITNENDE STEKINGER	Store kjøtstykker på spidd	Pyrolysen kan foretas etter 1 steking avienne typen hvis det forekomm er mye fettsprut

Ikke vent til ovnen er tilskitnet av fett før du foretar pyrolysen.

ovnens innvendige

3. Øyeblikkelig pyrolyse

a) Ta ut alle redskaper av ovnen, og fjern større overkok- og stekerester. b) Sjekk at programvelgeren viser gjeldende klokkeslett og at det ikke klikker.

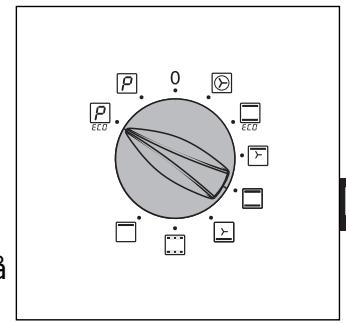

c) Sett funksjonsvelgerknappen på "PYRO" eller "PYRO ECO".

Pyrolysen varer en og en halv time i "PYRO ECO"-modus, eller 2 timer i "PYRO"-modus. Denne tiden inkluderer ikke nedkjølingen, som varer ca. en halv time.

• I løpet av pyrolysesyklusen tennes låselampen for å angi at døren er låst (dette angis med en hengelås).
• Når hengelåsen ikke lenger vises på displayet, kan du åpne døren. d) Sett funksjonsvelgeren tilbake på 0. e) Når ovnen er kald, bruker du en fuktig klut for å fjerne den hvite asken. Ovnen er ren og kan brukes til ønsket type steking på nytt.

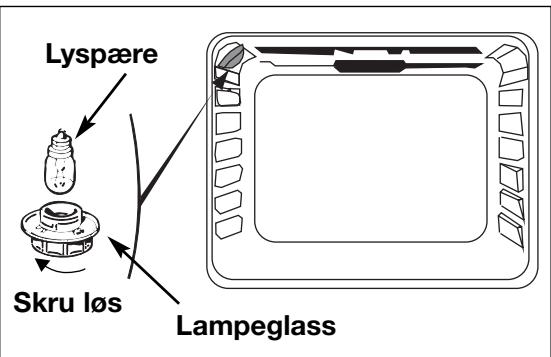

4. Utskifting av lampen

• Lyspæren sitter i stekeovnens tak.

For å unngå elektrisk støt skal du koble fra stekeovnen før du utfører arbeid på lampen. La apparatet kjøle seg ned om nødvendig.

a) Skru løs lampeglasset (se motstående tegning). b) Skru løs lyspæren i samme retning.

Lyspærens karakteristikker:

-15W - 220-240 V - 300°C - Sokkel E 14

c) Skift lyspæren, og sett lampeglasset tilbake på plass. Deretter kobler du til stekeovnen igjen.

For å gjøre operasjonen lettere bør du bruke en gummihanske når du skrur løs lampeglasset.

Kontakter

Skriv her opplysningene på identitetsplaketten.

Brandt

MADE IN FRANCE

220 - 240V ~ 50 Hz
