Produkttype	Infrarød varmeovn for utendørs
Merke	Etherma
Modell	Solamagic SMS22500BTNA
Effekt (W)	2500 W
Beskyttelsestype	IP65
Strømtilførsel	230 V ~ 50 Hz, sikring 16 A (type C16A)
Mål (L x B x H) mm	1050 x 160 x 100 mm (estimert)
Vekt (kg)	5 kg (estimert)
Varmetype	Infrarød halogenrør
Antall effektnivåer	3 (33 %, 66 %, 100 %)
Kontroll	Radio fjernkontroll (433,92 MHz) og knapper på enheten
Rekkevidde for fjernkontroll	Omtrent 20 m i friluft
Timer	Automatisk avstenging etter 30, 60 eller 90 min (programmerbar)
Minnefunksjon	Ja, husker siste innstilling
Minimum monteringshøyde	1,80 m over bakken
Montering	Horisontal, vegg- eller takmontert, med medfølgende braketter
Vedlikehold	Tørk av med en myk, fuktig klut uten rengjøringsmiddel
Gjennomsnittlig levetid for rør	5000 timer (under garanti 12 måneder)
Garanti	5 år enhet, 12 måneder / 5000 timer for rør (under betingelser)
Bruk	Utendørs (IP65) – egner seg ikke for innendørs komfort

Ofte stilte spørsmål - Solamagic SMS22500BTNA Etherma

Hvordan montere Solamagic SMS22500BTNA varmeovnen?

Varmeovnen må monteres horisontalt i en høyde på minst 1,80 m. Fest T-brakettene med egnede skruer (ikke inkludert) på en hard og ikke-brennbar overflate. Overhold sikkerhetsavstandene angitt i vedlegget. Bruk de medfølgende adapterkloene og sikkerhetsringene. Se bruksanvisningen for detaljerte trinn.

Hvordan programmere radio fjernkontrollen?

Koble til varmeovnen: LED C blinker. Trykk kort på en knapp (1 til 4) på senderen: varmeovnen går til minimumseffekt (LED A blinker). Et nytt trykk bekrefter programmeringen (LED A blinker). For timer, dobbeltklikk på samme knapp (30, 60 eller 90 min). Langt trykk avslutter programmeringen.

Hva gjør jeg hvis fjernkontrollen ikke fungerer?

Sjekk CR2032-batteriet i senderen. Forsikre deg om at varmeovnen er strømførende. Unngå forstyrrelser med andre radioenheter (mus, tastatur). Om nødvendig, reprogrammer mottakeren (se avsnittet Programmering).

Kan varmeovnen brukes innendørs?

Nei. Denne modellen er designet for utendørs bruk (IP65). Den gir ikke tilpasset termisk komfort innendørs og kan utgjøre sikkerhetsrisiko.

Hvilke effektnivåer er tilgjengelige?

Tre nivåer: 33 %, 66 % og 100 % av maksimal effekt (2500 W). De kan velges ved langt trykk på fjernkontrollknappen eller på enhetens knapp.

Hvordan rengjøre varmeovnen?

Koble fra enheten og la den avkjøles. Tørk av kabinettet med en myk, fuktig klut uten rengjøringsmiddel. Senk aldri enheten ned i vann eller sprut den. Halogenrørene må ikke berøres direkte.

Hvilke sikkerhetsavstander må overholdes?

Varmeovnen må monteres minst 1,80 m over bakken. Overhold minimumsavstandene angitt i vedlegg 2: i forhold til strålende overflater, sidevegger, tak og brennbare materialer. Ikke installer under en stikkontakt.

Hvordan erstatte et defekt halogenrør?

Bytte av rør må gjøres av kundeservice eller en autorisert forhandler. Ikke prøv å gjøre det selv. Kontakt produsenten hvis røret er skadet (mørke områder, deformasjon) eller etter 5000 timers bruk.

Dekker garantien varmeelementene?

Ja, men med spesifikke betingelser: rørene er garantert i 12 måneder eller maksimalt 5000 timers bruk. Den totale garantien for enheten er 5 år. Registrering av garantikortet er nødvendig.

Hvordan tilbakestille radiomottakeren?

For å slette alle mottakere, hold inne knappene 1 og 2 på senderen i mer enn 3 sekunder til den røde indikatoren lyser. Slipp og trykk deretter kort på begge knappene samtidig. Mottakerne må kobles til igjen innen 180 sekunder.

BRUKSANVISNING Solamagic SMS22500BTNA Etherma

Bilag 1: Tekniske data

Monterings- og bruksanvisning

S2 infrarød varmeovn 2500 W med bryter for varmeeffekt, IP65 (IR05007-WSI)

D2 infrarød varmeovn 2000 W med bryter for varmeeffekt, IP65 (DS05003-WSI)

05/2018

Innhold

Sikkerhets- og betjeningsanvisninger....51

Leveransen omfatter....52

Monteringsanvisning 53

Igangsetting....56

Fjernbetjeningen 56

Betjening 60

Skifte batteri Fjernkontroll....62

Rengjøring....62

Garantibetingelser....63

Tilleggsinformasjon 64

Tillegg

- Tekniske data

AX

• Sikkerhetsavstander

AX

• Varmestråleskjemaer

AX

Sikkerhets- og betjeningsanvisninger

Vær oppmerksom på følgende:

Les nøye gjennom bruksanvisningen før montering og ta vare på den.

Dette varmeapparatet er beregnet for bruk utendørs, og skal betjenes av voksne personer. Det er ikke ment for å opprette en behagelig temperatur innendørs.

Barn må ikke leke med varmeapparatet. Rengjøring og vedlikehold som skal utføres av brukeren, skal ikke utføres av barn uten tilsyn. Barn under 3 år må holdes unna ovnen med mindre de er under kontinuerlig tilsyn.

Forsiktig – noen deler på produktet kan bli svært varme og forårsake forbrenninger. Vær særlig forsiktig når det er barn til stede og personer som må beskyttes spesielt.

• Monteringen må utføres av en sakkyndig person på faglig korrekt måte etter de tyske installasjonsforskriftene VDE 0100 (se evt. også del 559 og 701).
• Under enhver omstendighet og ved alt arbeid må det elektriske anlegget være spenningsløst (trekk ut støpslet, koble ut sikringen). Skru først på varmen når alle ledningsforbindelser er fullstendig ferdig montert.
• Den innenlandske installasjonen for varmeforsyningen til varmeren må være utformet med bryter og sikret med en sikring på minst 16A treg (type C16A).
• Må ikke monteres direkte under stikkontakter, koblingsbokser, brytere eller elektriske ledninger.
• Stikkontakter skal kun plasseres i de posisjonene som er spesifisert i tillegg 2.
• Ikke plasser varmeapparatet i nærheten av gardiner eller brennbare materialer i henhold til VDE 0100 del 559.
• Apparatet oppfyller kapslingsgrad IP 65 når alle pluggforbindelser (apparatstøpsler, støpsler til utvidelseskomponenter) er koblet til og er godkjent for utendørs bruk.
• Apparatet må aldri være uten oppsyn.
• Varmeapparatet må alltid slås av via husets installasjonsbryter när den ikke er i bruk.
• Ikke dekk til apparatet när det er slått på eller fortsatt varmt - dette på grunn av brannfaren.
• Den trådløse mottakeren er utstyrt med et vern mot overtemperatur som reducerer varmeeffekten midlertidig ved overtemperatur.
• For å justere stråleretningen må apparatet slås av og avkjøles.

• Ikke se direkte inn i IR-halogenlampen over lengre tid eller fra kort avstand när lampen er på.

• IR-halogenlamper er ømfintlige overfor direkte hudkontakt (må ikke berøres med fingrene). Fett eller annen smuss kan fjernes med en klut fuktet med alkohol.

• For å optimalisere IR-halogenlampens levetid må den beskyttes mot vibrasjon, støt og skadelige stoffer som f.eks. syre, ammoniakk, sementstøv osv.
• IR-halogenlampen må beskyttes mot mekanisk belastning. Den må byttes ut när misfarging (mørke steder, deformeringer) er synlige eller levetiden er oppnådd.
• Skadede utstyrselementer som f.eks. tilkoblingsledninger, brytervipper, tetningsmansjetter eller varmerør skal skiftes. Enheten skal utmonteres umiddelbart og oppbevares tørt.
• Reparasjoner (utskiftning av defekt tilkoblingsledning til et defekt varmerør eller lignende) må bare gjennomføres av produsentfirmaets kundeservice eller av en autorisert forhandler.
• Rengjørings- og vedlikeholdsarbeid skal kun utføres av voksne personer med tilstrekkelig fagkunnskap.

Leveransen omfatter

Holder inkl. festemiddel (vedlagt)

Monterings- og bruksanvisning

Monteringsanvisning

- Hvis varmeovn og stikkontakt ikke monteres på samme flate, må man påse at stråleområdet ikke kan rettes mot stikkontakten. Ellers må det sikres at stikkontakten i stråleområdet ikke kan varmes opp til over 70 °C.

- Sikkerhetsavstandene som er angitt i tillegg 2, må overholdes.

- Varmepåvirkningens område kan fastsettes ved hjelp av varmestråleskjemaet (tillegg 3). Her er størrelsen på stråleområdene illustrert i ulike avstander fra varmeovnen med respektive maks. stråleintensitet.

• Monteringshøyde: minst 1,80 m over gulvet

- Varmeovnen skal monteres med hammermutteren pekende oppover.

- Du finner hammermutteren ved å se på siden av huset mot tilkoblingsledningen.

Ved montering alltid oppe

Ved montering alltid nede

Trinn 1: Montere T-festet

• Varmeovnen skal monteres med 2 T-fester med en avstand på 400 mm, og sikkerhetsavstandene og sikkerhetsanvisningene må overholdes (se vedlegg 2).
• T-holderen (1) i henhold til spesifisert silisiumplate (2) som er montert sammen med to skrue i henhold til følgende bilde til monteringsflaten. Ved veggmontering svinger varmeovnene mot siden i det vannrette, nedre avlange hullet. Ved takmontering skal svingområdet rettes opp til motstående langhullside (avvikende fra figuren nedenfor, svingområde 30°).

Trinn 2: Montere adapterkjevene på T-festet

- Monter adapterkjevene (6) i begge de to festeflatene på det monterte T-festet, plasser sikringsskiven (12) mellom T-feste og adapterkjeve og skru sylinderskruer (11) inn i T-festet fra utsiden.

• Skyv festetappene (3) med ringen (4) ca.530 mm og 130 mm inn i svalehalesporet fra venstre.
• Trekk til skruene 3,5x6,5 (5).
• Hekt varmeovnen (B) inn i adapterkjevene (6). Festetappene (3) må nå befinne seg rett ved siden av adapterkjevene (6).
• Trekk eksenterstrammerne (7) godt til med den vedlagte unbrakonøkkelen nøkkelvidde 5 med urviseren. Varmeovnen skal være festet til adapterkjeven uten klaring og sitte helt fast.

• Hekt hver av sikringsringene (4) inn i adapterkjeven (A).
- For å stille inn eller justere stråleretningen løsner du skruene (11) med unbrakonøkkelen, nøkkelvidde 5, setter varmeovnen i ønsket stråleretning og trekken skruene (11) godt til.

Igangsetting

Obs: Fjern transportsikringen i reflektoren helt.

Koble til strømnettet (jordet stikkontakt).

Rørene er utkoblet, på apparattype D2 blinker LED C.

Fjernbetjeningen må programmeres for å kunne bruke apparatet, se avsnittet „Første gangs programmering“.

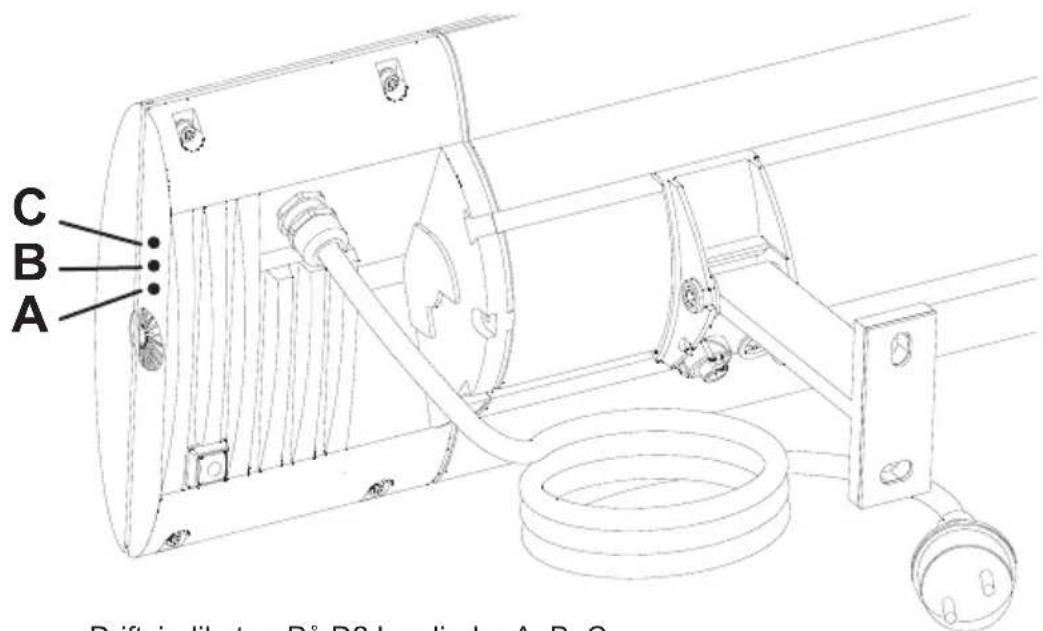

Driftsindikator: På D2 Lysdioder A, B, C

Fjernbetjeningen

For drift av apparatet må SOLAMAGIC trådløs fjernkontroll FUS6 brukes.

Denne kan kjøpes fra din forhandler.

En tast på den trådløse fjernkontrollen brukes til varmereguleringen.

Tasteprogrammering: Keys 1-4: kanalknappene Radio

Fjernbetjening: Sendefrekvens: 433,92 MHz

Batteri: CR 2032, 3 Volt

Rekkevidde: Ca. 20 m i friluft

Programmering av fjernbetjeningen

Viktig:

• For programmeringen må bare de apparatene som skal innlæres til en tast på håndsenderen være tilkoblet nettet. Dermed kan flere mottakere innlæres (Multipower). Apparater som allerede er programmert kan fortsatt være tilkoblet nettet.
• Ved bruk av ytterligere trådløse komponenter (f.eks. Trådløs mus eller trådløst tastatur å datamaskin) kan drift med trådløs mottaker være vanskelig. Ved programmering av mottakere må man slå av andre trådløse produkter.
• På apparattype D2 støtter LED-driftsindikatoren programmeringsprosessen:

LED A: Programmeringsmodus

LED B: Tidsutkobling

LED C: Trådløs overføring blokkert

- Den trådløse mottakeren er blokkert for mottak en kort stund etter en kommando med fjernkontrollen.

Første gangs

programmering:

Varmeovnen som skal programmeres kobles til nettet (LED C blinker raskt). Ved å trykke kort på ønsket tast 1 til 4 på fjernkontrollen starter programmeringen av den trådløse mottakeren, varmerørene starter på nederste effekt (LED A blinker raskt).

Trykk en gang til må den samme tasten for å bekrefte programmeringen, varmerørene går opp til full effekt (LED A blinker raskt).

Om ønskelig kan du nå programmere en tidsutkobling: Hvis du trykker to ganger på den innlærte tasten settes en apparatut-kobling etter 30 minutter oppvarmingstid, varmerørene starter i 2 sekunder (LED B blinker raskt). Dobbeltklikk en gang til for å øke oppvarmingstiden til 60 minutter, varmerørene lyser i 4 sekunder (LED B blinker middels hurtig). Dobbeltklikk en gang til for å øke utkoblingen til 90 minutter, varmerørene lyser i 6 sekunder (LED B blinker sakte). Dobbeltklikk en gang til å få slå av tidsstyringen. Programmeringssyklusen for tidsutkoblingen begynner forfra igjen.

Programmeringen avsluttes ved å holde den innlæerte tasten på fjernkontrollen inne lenge. Varmerørene bekrefter programmeringsavslutningen med drift i to sekunder (alle tre LED-lampene tennes en kort stund).

Flere

programmering: Det er mulig å programmere varmeovner på opp til åtte taster på en eller flere fjernkontroller (Multicontrol). De aktuelle varmeapparatene kobles til nettet. Trykk kort på tasten som skal programmeres, som beskrevet over under „Første gangs programmering“, varmerørene starter på laveste effekt (LED A blinker raskt). Ved å trykke en gang til bekreftes at varmerørene går på full effekt (LED A blinker raskt).

Neste tast aktiveres ved å trykke kort på den, varmerørene går igjen på laveste effekt (LED A blinker raskt) og programmeres ved å bekrefte den etterpå, varmerørene går på full effekt, (LED A blinker raskt). Denne prosessen gjentas til alle ønskede taster på alle ønskede fjernkontroller er programmert.

Programmeringen av flere fjernkontroller avsluttes med et langt trykk på en av tastene på en av fjernkontrollene. Varmerørene slås av og deretter på i 2 sekunder (alle tre LED-lampene tennes en kort stund).

Sikkerhets-

utkobling: Varmeovnen vil i prinsippet være avslått etter strømbrudd.

Omprogrammering

Selektiv sletting:

Allerede programmerte trådløse mottakere kan slettes og omprogrammeres ved hjelp av den aktuelle håndsenderen. Dette gjøres ved å trykke samtidig på tast 1 og 2 på fjernkontrollen (lenger enn 3 sek.) til den røde varsellampen på fjernkontrollen lyser. Dette aktiverer slettingen. Slipp nå tastene og trykk umiddelbart etterpå den tasten som den trådløsemottakeren hittil er blitt betjent med i ca. 1 sek.

Varsellampen på håndsenderen flimrer kort när slettesignalet sendes. Varmerørene slås på med laveste effekt og deretter slås de av (LED A blinker kontinuerlig).

Denne mottakeren kan nå programmeres på nytt, slik det er beskrevet under „Programmering“.

Fullstendig sletting

Merk:

Ved dette blir samtlige mottakere som befinner seg innen håndsenderens rekkevidde slettet.

Programmerte trådløse mottakere kan også slettes igjen (reset) etter tap av eller defekt håndsender. Slettingen kan bare utføres innen 180 sekunder etter at den aktuelle trådløse mottakeren er koblet til spenning. (Koble eventuelt en trådløs mottaker fra nettet og koble til igjen.)

For å slette trykker man tastene 1 og 2 på fjernkontrollen samtidig (lenger enn 3 sekunder). Dermed lyser den røde kontrollampen på håndsenderen først når den er klar for sletting. Slipp nå tastene og trykk rett etterpå begge tastene samtidig i ca. 1 sek. Varsellampen på håndsenderen flimrer kort når slettesignalet sendes. Varmerørene slås på med laveste effekt og deretter slås de av (LED A blinker kontinuerlig).

Disse mottakerne kan nå programmeres på nytt som beskrevet ovenfor under "Programmering".

oppvarming: Dobbeltklikk på den innlærte radiokanal-tasten for å slå på varmeovnen i 15 minutter og deretter slås den av automatisk.

Varmeeffekt: Hold den innlæerte tasten på fjernkontrollen inne for å regulere varmeeffekten i tre trinn (33, 66 og 100 %) oppover eller nedover. LED-lampene viser valgt varmeeffekt.

Minne-

funksjon: Ved gjeninnkobling trykker du et kort trykk på tasten for å hente fram sist innstilte varmeeffekt.

Tidsutkobling: Hvis det er programmert en tidsutkobling slås alltid varmeovnen av automatisk etter den angitte gjenværende tiden. Varmeovnen (LED B) viser den ev. innstilte gjenværende tiden etter at den slås på på følgende måte: Signalvarighet 2 s (hurtig blinking LED B): 30 min gjenværende tid Signalvarighet 4 s (normal blinking LED B): 60 min gjenværende tid Signalvarighet 6 s (sakte blinking LED B): 90 min gjenværende tid På varmeovnen D2 viser LED B ev. hvert minutt den gjenværende tiden med blinkeintervaller. Hver blinkeintervall viser 15 minutter gjenværende tid.

Synkronisering: Hvis man styrer flere varmeovner fra samme tast på fjernkontroll, kan man få forskjellig tilstander på grunn av forstyrrelser på radioforbindelsen. For å synkronisere med funksjonen „Varmeeffekt“ må alle ovner først slås på. Slå deretter av alle mottakere med et kort trykk på tasten. Nå er det mulig å stille alle styrte mottakere likt ved å bruke funksjonen „Varmeeffekt“.

Direkte betjening med tastene på apparatet

Obs: Det er fare for brannskader på varme husdeler.

Etter at programmeringen av fjernbetjeningen er fullført er det også mulig å betjene varmeovnen direkte med tastene på baksiden av apparatet. Følgende funksjoner er tilgjengelige:

Slå på/

av: Trykk kort på tasten på apparatet for å slå på eller av den tilkoblede varmeovnen (LED A: Driftsindikator).

Varmeeffekt: Hold tasten på apparatet inne for å regulere varmeeffekten i tre trinn (33, 66 og 100 %) oppover eller nedover. (LED-lampene viser valgt varmeeffekt.)

Minne-

funksjon: Ved gjeninnkobling trykker du et kort trykk på tasten for å hente fram sist innstilte varmeeffekt.

Skifte batteri Fjernkontroll

Åpne batteridekslet. Skyv batteriet til siden og ut av lommen. Sett inn det nye batteriet (pluss oppover) og sett sammen enheten i motsatt rekkefølge.

• Koble apparatet fra strømmen.
  • La huset bli kaldt.
• Tørk av huset med en fuktig, myk klut, ikke bruk rengjøringsmidler.

For disse apparatene yter vi garanti i henhold til nedenstående betingelser:

1. Under følgende betingelser utbedrer vi kostnadsfritt skader og mangler på apparatet som kan påvises er en fabrikasjonsfeil hvis dette blir rapportert til oss umiddelbart etter at de ble oppdaget og innen 5 år etter levering til sluttbrukeren. Garantivarigheten for varmerør er 12 måneder med maks. 5000 driftstimer i dette tidsrommet. Garantiplikt utløses ikke ved små avvik fra nominell beskaffenhet som er ubetydelig for verdi og bruksdugelighet for apparatet, eller for skader som skyldes unormale omgivelsesbetingelser eller feilaktige driftsbetingelser. Det gis heller ikke garanti dersom skaden eller mangelen på apparatet kan tilbakeføres til feilaktig montering eller ignorering av betjeningsanvisningene.
2. Vi gir garanti ved å enten reparere det defekte apparatet kostnadsfritt eller ved å erstatte den med en feilfri ovn kostnadsfritt. Apparater som denne garantien gjøres gjeldende for, skal overleveres eller sendes til produsenten eller et autorisert serviceverksted. Sluttbrukerens arbeids- og materialkostnader refunderes ikke. Ved sending tar avsenderen transportrisikoen. Sende-, transport- eller arbeidskostnader for sluttbrukeren blir ikke erstattet: Det må legges fram en kvittering med salgs- og/eller leveringsdato og en detaljert feilbeskrivelse. Erstattede apparater blir vår eiendom.
3. Garantidekningen bortfaller hvis det er foretatt reparasjoner eller inngrep som ikke er godkjent av oss, eller hvis våre apparater er blitt utstyrt med reservedeler, tilleggs- eller tilbehørskomponenter som ikke er originale deler og dermed har forårsaket en defekt. Det samme gjelder hvis typeskiltet hhv. apparatnummeret er fjernet eller er blitt uleselig.
4. Utelukket fra denne garantien er skader og mangler pga. ikke forskriftsmessig tilkobling, feil håndtering, mekaniske skader særlig på varmerørene samt manglende overholdelse av monteringsforskriftene og betjeningsanvisningene. Vi tar ikke ansvar for følgeskader.
5. Garantiytelser fører ikke til at garantifristen forlenges eller at garantifristen begynner på nytt. Garantifristen for monterte reservedeler utløper når garantifristen for hele apparatet utløper. Hvis en skade eller mangel ikke kan utbedres, eller hvis vi avviser å utbedre produktet eller hvis dette blir urimelig forsinket, leveres en likeverdig erstatning til sluttkunden hvis ønskelig. Ved bytte forbeholder vi oss retten til å gjøre gjeldende et rimelig krav om kompensasjon for bruk for den tidligere brukstiden.
6. Garantien gjelder kun när kunden har registrert apparatet sitt hos produsenten ved hjelp av garantikortet.

Disse garantibetingelsene gjelder fra 01.01.2014 for apparater kjøpt i et EU-land, selv om det brukes i utlandet. Garantibetingelsene har ingen påvirkning på det juridiske garantiansvaret.

Tilleggsinformasjon

Forbeholdt tekniske endringer

Vær oppmerksom på følgende vokabular i notene:

Tillegg 1: Tekniske data

0	Enhetstype	5	Dimensjoner Lengde x bredde x høyde (mm)
1	Effekt (W)	6	Vekt (kg)
2	Strømtilkobling	7	Gjennomsnittlig levetid (h)
3	Kapslingsgrad	8	Avstand (mm)
4	Beskyttelsesklasse	9	Godkjenninger

Tillegg 2: Sikkerhetsavstander

0	Enhetstype D Avstand mellom gulv og enheten
1	Veggmontering, horisontal A1		Avstand til den belyste overflaten
2	Minimumsavstander i mm A2 Avstand fra utløpet
3	Apparatets ytelse A3 Avstand til sidevegg
4	Takmontering A4 Avstand fra overliggende teppe
ø Justering A5 Avstand fra den underliggende teppe

Tillegg 3: Varmestråleskjemaer

1

Maksimal effekt

2

Varmeoverflate

Tekniske data, sikkerhetsavstander, varmestråleskjemaer
