Produkttyp	Infrarot-Heizstrahler für den Außenbereich
Marke	Etherma
Modell	Solamagic SMS22500BTNA
Leistung (W)	2500 W
Schutzart	IP65
Stromversorgung	230 V ~ 50 Hz, Sicherung 16 A (Typ C16A)
Abmessungen (L x B x H) mm	1050 x 160 x 100 mm (Schätzung)
Gewicht (kg)	5 kg (Schätzung)
Heizart	Infrarot-Halogenröhre
Anzahl der Leistungsstufen	3 (33 %, 66 %, 100 %)
Steuerung	Funkfernbedienung (433,92 MHz) und Tasten am Gerät
Reichweite der Fernbedienung	Ca. 20 m im Freien
Timer	Automatische Abschaltung nach 30, 60 oder 90 Min. (programmierbar)
Speicherfunktion	Ja, ruft die letzte Einstellung ab
Minimale Montagehöhe	1,80 m über dem Boden
Montage	Horizontal, Wand- oder Deckenmontage, mit mitgelieferten Halterungen
Wartung	Mit einem weichen, feuchten Tuch ohne Reinigungsmittel abwischen
Durchschnittliche Lebensdauer der Röhren	5000 Stunden (unter 12 Monaten Garantie)
Garantie	5 Jahre Gerät, 12 Monate / 5000 h für die Röhren (unter Bedingungen)
Verwendung	Außenbereich (IP65) – nicht für den Innenbereich geeignet

Häufig gestellte Fragen - Solamagic SMS22500BTNA Etherma

Wie montiere ich den Heizstrahler Solamagic SMS22500BTNA ?

Der Heizstrahler muss horizontal in einer Höhe von mindestens 1,80 m montiert werden. Befestigen Sie die T-Halterungen mit geeigneten Schrauben (nicht im Lieferumfang) auf einer harten, nicht brennbaren Oberfläche. Beachten Sie die im Anhang angegebenen Sicherheitsabstände. Verwenden Sie die mitgelieferten Adapterklauen und Sicherungsbrücken. Die detaillierten Schritte finden Sie im Handbuch.

Wie programmiere ich die Funkfernbedienung?

Schalten Sie den Heizstrahler ein: Die LED C blinkt. Drücken Sie kurz eine Taste (1 bis 4) des Senders: Die Heizung geht auf Mindestleistung (LED A blinkt). Ein erneuter Druck bestätigt die Programmierung (LED A blinkt). Für einen Timer doppelklicken Sie auf dieselbe Taste (30, 60 oder 90 Min.). Ein langer Druck beendet die Programmierung.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie die CR2032-Batterie des Senders. Stellen Sie sicher, dass der Heizstrahler eingeschaltet ist. Vermeiden Sie Störungen durch andere Funkgeräte (Maus, Tastatur). Programmieren Sie ggf. den Empfänger neu (siehe Abschnitt Programmierung).

Kann der Heizstrahler im Innenbereich verwendet werden?

Nein. Dieses Modell ist für den Außenbereich (IP65) ausgelegt. Es bietet keinen angemessenen thermischen Komfort im Innenbereich und kann Sicherheitsrisiken darstellen.

Welche Leistungsstufen sind verfügbar?

Drei Stufen: 33 %, 66 % und 100 % der maximalen Leistung (2500 W). Sie sind durch langes Drücken der Taste auf der Fernbedienung oder der Taste am Gerät wählbar.

Wie reinige ich den Heizstrahler?

Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen. Wischen Sie das Gehäuse mit einem weichen, feuchten Tuch ohne Reinigungsmittel ab. Tauchen Sie das Gerät niemals ein und besprühen Sie es nicht. Die Halogenröhren dürfen nicht direkt berührt werden.

Welche Sicherheitsabstände müssen eingehalten werden?

Der Heizstrahler muss in einer Höhe von mindestens 1,80 m über dem Boden montiert werden. Beachten Sie die in Anhang 2 angegebenen Mindestabstände: zu strahlenden Oberflächen, Seitenwänden, Decke und brennbaren Materialien. Nicht unter einer Steckdose installieren.

Wie ersetze ich eine defekte Halogenröhre?

Der Austausch der Röhren muss vom Kundendienst oder einem autorisierten Händler durchgeführt werden. Versuchen Sie nicht, dies selbst zu tun. Kontaktieren Sie den Hersteller, wenn die Röhre beschädigt ist (dunkle Stellen, Verformung) oder nach 5000 Betriebsstunden.

Deckt die Garantie die Heizröhren ab?

Ja, aber unter bestimmten Bedingungen: Die Röhren sind 12 Monate oder maximal 5000 Betriebsstunden garantiert. Die Gesamtgarantie des Geräts beträgt 5 Jahre. Die Registrierung der Garantiekarte ist erforderlich.

Wie setze ich den Funkempfänger zurück?

Um alle Empfänger zu löschen, halten Sie die Tasten 1 und 2 des Senders länger als 3 Sekunden gedrückt, bis die rote Anzeige leuchtet. Lassen Sie los und drücken Sie dann kurz beide Tasten gleichzeitig. Die Empfänger müssen innerhalb von 180 Sekunden wieder eingesteckt werden.

BEDIENUNGSANLEITUNG Solamagic SMS22500BTNA Etherma

Montage- und Gebrauchsanleitung

S2 Infrarotstrahler 2500 W mit Wärmestufenschalter, IP65 (IR05007-WSI)

D2 Infrarotstrahler 2000 W mit Wärmestufenschalter, IP65 (DS05003-WSI)

Inhaltsverzeichnis

Sicherheits- und Bedienungshinweise....3

Lieferumfang....4

Montagehinweise....5

Inbetriebnahme 8

Funkfernsteuerung....8

Bedienung 12

Batteriewechsel des Handsenders....14

Reinigungshinweise....14

Garantiebedingungen ....15

Ergänzende Hinweise....16

Anlagen

• Technische Daten
• Sicherheitsabstände
• Strahlungsdiagramme

AX

AX

AX

Sicherheits- und Bedienungshinweise

Bitte beachten Sie folgende Hinweise:

Lesen Sie die Gebrauchsanleitung vor der Montage sorgfältig durch und bewahren Sie diese auf.

Dieses Heizgerät ist für den Außenbereich für die Benutzung von erwachsenen Personen bestimmt. Es ist nicht zur Schaffung eines angenehmen Temperaturniveaus in Innenräumen bestimmt.

Kinder dürfen nicht mit dem Heizgerät spielen. Kinder jünger als 3 Jahre sind fernzuhalten, es sei denn, sie werden ständig überwacht.

Vorsicht – Einige Teile des Produktes können sehr heiß werden und Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind.

• Die Montage muss fachgerecht nach den Installationsvorschriften VDE 0100 (ggfl. auch Teil 559 und 701 beachten) von einer fachkundigen Person durchgeführt werden.
• Bei allen Arbeiten die elektrische Anlage unbedingt spannungsfrei schalten (Netzstecker ziehen, Sicherung ausschalten). Die Heizung erst einschalten, wenn alle Leitungsverbindungen vollständig hergestellt sind.
• Die Hausinstallation zur Stromversorgung des Heizgerätes muss mit einem Schalter ausgeführt sein und mit einer Sicherung von mindestens 16A Träge (Typ C16A) abgesichert sein.
• Nicht direkt unter Steckdosen, Verteilerdosen, Schaltern oder elektrischen Leitungen montieren.
• Steckdosen dürfen sich ausschließlich in den in der Anlage 2 vorgegebenen Positionen befinden.
• Den Wärmestrahler gemäß VDE 0100 Teil 559 nicht in der Nähe von Vorhängen oder brennbaren Stoffen anbringen.
• Das Gerät erfüllt die Schutzart IP 65 wenn alle Steckverbindungen (Gerätestecker, Stecker der Erweiterungskomponenten) eingesteckt sind und ist für den Außenbereich zugelassen.
• Betreiben Sie das Gerät niemals unbeaufsichtigt.
• Das Heizgerät ist grundsätzlich über den Hausinstallationsschalter auszuschalten, wenn es nicht benutzt wird.
• Das Gerät im eingeschaltetem oder warmen Zustand nicht abdecken – es besteht Brandgefahr.
• Der Funkempfänger ist mit einer Übertemperatur-Schutzfunktion ausgestattet, die bei Übertemperatur, die Heizleistung vorübergehend beschränkt.
• Zum Verstellen der Strahlrichtung das Gerät abschalten und abkühlen lassen.

• Nicht direkt für längere Zeit, sowie aus kurzer Distanz in die in betrieb befindliche IR-Halogenlampe sehen.

• IR-Halogenlampen sind empfindlich gegen direkten Hautkontakt (nicht mit den Fingern berühren). Fett oder andere Verschmutzungen können Sie mit einem alkohol-getränkten Tuch beseitigen.

• Um die Lebensdauer der IR-Halogenlampe sicherzustellen ist diese vor Vibrationen, Stößen und vor Schadstoffen wie z.B. Säuren, Ammoniak, Zementstaub etc. zu schützen.
• Die IR-Halogenlampe ist vor mechanischer Beanspruchung zu schützen. Sie muss ausgetauscht werden, wenn Veränderungen (Dunkelstellen, Verformungen) sichtbar werden oder die Nennlebensdauer erreicht ist.
• Beschädigte Geräteelemente wie z. B. Anschlußleitung, Schalterwippe, Dichtmanschette oder Heizröhre müssen unbedingt ausgetauscht werden. Das Gerät muß sofort abgebaut und trocken aufbewahrt werden.
• Reparaturarbeiten (Austausch einer defekten Anschlussleitung einer defekten Heizröhre oder ähnliches) sind nur durch den Kundendienst der Herstellerfirma oder einem autorisierten Vertragshändler duchzuführen.
• Reinigungs- und Wartungsarbeiten dürfen ausschließlich von erwachsenen Personen mit hinreichender Fachkenntnis durchgeführt werden.

Lieferumfang

IR-Wärmestrahler mit Netzanschlussleitung Halterung inkl. Befestigungsmittel (beigelegt) Handbuch

Montagehinweise

• Der Strahler darf nur horizontal montiert und betrieben werden!
• Montage des Strahlers nur mit geeignetem Montagematerial (z.B. bei Stein- oder Betonuntergrund Schraube M6x60 mit Metalldübel) auf festen, tragfähigen, normal-, oder schwer- bzw. nicht-entflammbarem Untergrund.
• Falls Strahler und Steckdose nicht auf der gleichen Fläche montiert wird, ist sicherzustellen, dass das Strahlungsfeld nicht auf die Steckdose gerichtet werden kann. Anderenfalls ist zwingend sicherzustellen, dass die Steckdose im Strahlerbetrieb sich nicht auf über 70°C erwärmen kann.
  • Die Sicherheitsabstände gemäß Anlage 2 sind einzuhalten.

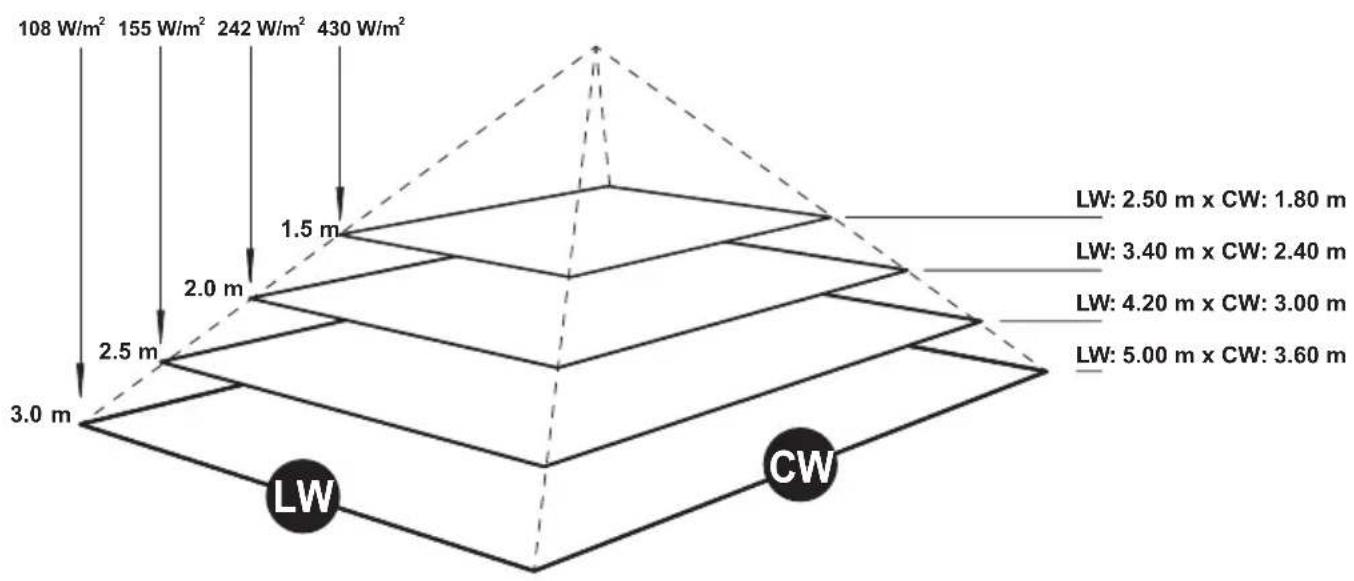

• Der Bereich der Wärmewirkung kann anhand des Strahlungsdiagrammes (Anlage 3) abgeschätzt werden. Darin sind in verschiedenen Abständen vom Wärmestrahler die Größen der Strahlungsflächen und jeweils die max. Strahlungsintensität ausgewiesen.
• Montagehöhe: mindestens 1,80 m über Fußboden
• Der Strahler ist mit Hammernut nach oben orientiert zu montieren.
  • Die Hammernut ist erkennbar bei Blick auf die Gehäuseseite gegenüber der Anschlussleitung.

Bei Montage immer oben
Bei Montage immer unten

• Der Wärmestrahler ist mit 2 T-Haltern im Abstand von 400 mm unter Beachtung der Sicherheitsabstände und Sicherheitshinweise (siehe Anlage 2) zu installieren.
• T-Halter (1) mit untergelegter Silikonplatte (2) mit je 2 Schrauben gemäß folgender Abbildung auf der Befestigungsfläche montieren. Bei der Wandmontage schwenkt der Strahler zur waagerechten, unteren Langlochseite.

Bei der Deckenmontage ist der Schwenkbereich für optimale Wärmewirkung zur gegenüberliegenden Langlochseite auszurichten (abweichend zur Darstellung unten, Schwenkbereich 30°).

Schritt 2: Adapterklauen an T-Halter montieren

- Adapterklauen (6) an die beiden auf der Befestigungsfläche montierten T-Halter montieren, Sicherungsscheibe (12) zwischen T-Halter und Adapterklaue anbringen und von außen Zylinderschrauben (11) in T-Halter einschrauben.

Schritt 3: Strahler auf T-Halter montieren

• Sicherungslaschen (3) mit Ring (4) von links in die Schwalbenschwanznut ca. 530 mm und 130 mm weit einschieben.
  • Schrauben 3,5x6,5 (5) festziehen.
• Den Strahler (B) in die Adapterklauen (6) einhängen. Die Sicherungslaschen (3) müssen sich nun unmittelbar neben den Adapterklauen (6) befinden.
  • Die Excenterspanner (7) mit beiliegendem Innensechskantschlüssel SW5 in Uhrzeigerrichtung fest anziehen; der Wärmestrahler muss spielfrei und fest mit den Adapterklauen verbunden sein.

Achtung: kein Verdrehanschlag – Excenterspanner nicht übedrehen!

• Jeweils den Sicherungsring (4) in die Adapterklaue (A) einhängen.
• Zum Einstellen bzw. Verstellen der Stahlrichtung die Schrauben (11) mittels Innensechskantschlüssel SW5 lösen, den Strahler in die gewünschte Strahlrichtung bringen und die Schrauben (11) fest anziehen.

Inbetriebnahme

Achtung: Transportsicherung im Reflektor vollständig entfernen.

Anschluss an Stromnetz herstellen (Schukostecker).

Die Röhre hat ausgeschaltet, bei Gerätetyp D2 blinkt LED C.

Für den Betrieb ist die Funkfernbedienung zu programmieren, siehe Abschnitt „Erstprogrammierung“.

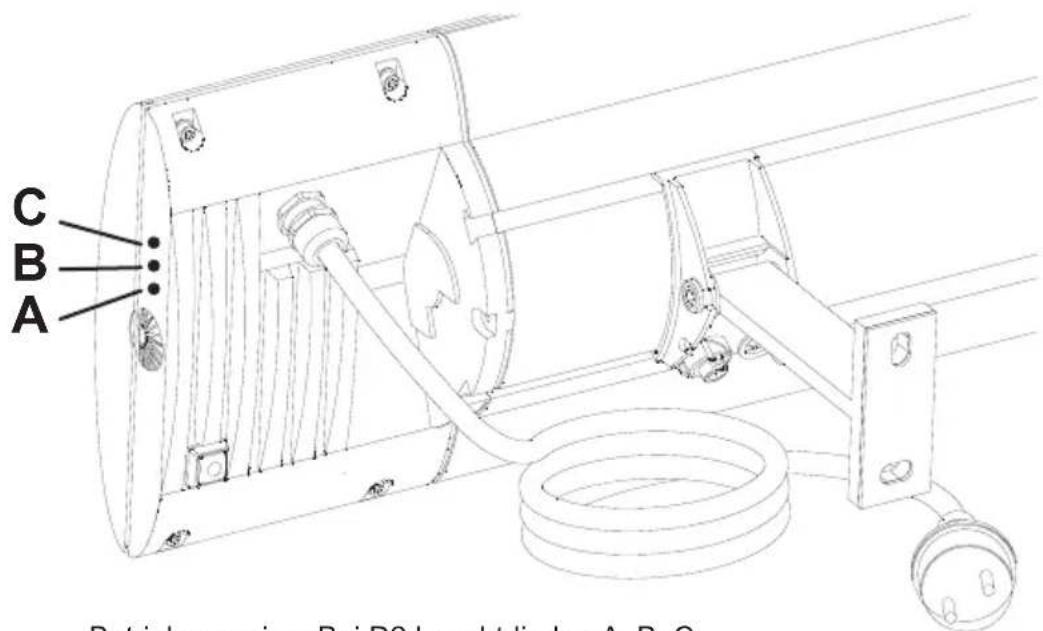

Betriebsanzeige: Bei D2 Leuchtdioden A, B, C

Funkfernsteuerung

Für den Gerätebetrieb ist der SOLAMAGIC-Funkhandsender FUS6 notwendig, der bei Ihrem Fachhändler bezogen werden kann.

Für die Wärmeregulierung wird eine Taste auf dem Funk-Handsender belegt.

Tastenzuordnung: Tasten 1-4: Funkkanaltasten

Funkfernbedienung: Sendefrequenz: 433,92 MHz

Batterie: CR 2032, 3 Volt

Reichweite: ca. 20 m in freier Luftstrecke

Programmierung der Funkfernsteuerung

Wichtig:

• Zur Programmierung dürfen nur die Geräte am Netz angeschlossen sein, die auf eine Taste des Handsenders angelert werden sollen. So können mehrere Empfänger angelert werden (Multipower). Bereits programmierte Geräte können weiterhin am Netz angeschlossen bleiben.
• Bei der Verwendung von weiteren Funkkomponenten (z.B. Funkmaus und -tastatur vom PC) kann es im Betrieb mit dem Funkempfänger zu Schwierigkeiten kommen. Besonders beim Programmieren des Funkempfängers sind alle weiteren Funkkomponenten auszuschalten.
• Beim Gerätetyp D2 unterstützt die LED-Betriebsanzeige den Programmierfortschritt:
  LED A: Programmiermodus
  LED B: Zeitabschaltung
  LED C: Funkübertragung blockiert
• Der Funkempfänger ist nach einer Befehlseingabe mit dem Handsender für den Empfang kurze Zeit blockiert.

Erst-

programmierung: Der zu programmierende Wärmestrahler wird an das Netz angeschlossen (LED C blinkt schnell). Nun wird durch kurzes Drücken der gewünschten Taste 1 bis 4 auf dem Handsender die Funkempfängerprogrammierung ausgelöst, Heizröhre geht auf niedriger Stufe an (LED A blinkt schnell). Durch nochmaliges Drücken der gleichen Taste wird die Programmierung bestätigt, Heizröhre geht auf volle Stufe (LED A blinkt schnell). Falls gewünscht kann nun durch Doppelklicks eine Zeitabschaltung einprogrammiert werden: Wird die angelernte Taste kurz doppelt gedrückt, wird eine Geräteausschaltung nach 30 Minuten Heizdauer festgelegt, die Heizröhre geht für 2 Sekunden an (LED B blinkt schnell). Ein weiteres Doppelklick erhöht die Heizdauer auf 60 Minuten, Heizröhre leuchtet für 4 Sekunden (LED B blinkt mittel). Ein weiteres Doppelklick erhöht die Abschaltung auf 90 Minuten, Heizröhre leuchtet 6 Sekunden auf (LED B blinkt langsam). Ein weiteres Doppelklick schaltet die Zeitsteuerung aus. Der Programmierzyklus für die Zeitabschaltung beginnt wieder von vorne. Beendet wird die Programmierung durch ein langes Drücken der angelernten Taste des Handsenders. Die Heizröhre bestätigt den Programmierabschluss mit Betrieb für zwei Sekunden (alle drei LED's leuchten kurz auf).

Mehrfach-

programmierung: Es ist möglich, Wärmestrahler auf bis zu acht Tasten von einem oder mehreren Handsendern zu programmieren (Multicontrol).

Die entsprechenden Heizgeräte werden an das Netz angeschlossen. Wie oben unter „Erstprogrammierung“ beschrieben, wird die zu programmierende Taste kurz gedrückt, die Heizröhre geht auf niedriger Stufe an (LED A blinkt schnell). Durch ein wiederholtes Drücken wird bestätigt, die Heizröhre geht auf volle Stufe (LED A blinkt schnell).

Dann wird die nächste Taste durch kurzes Drücken aktiviert, die Heizröhre geht wieder auf niedrige Stufe (LED A blinkt mit schnell) und anschließendes Bestätigen programmiert, die Heizröhre geht auf volle Stufe; (LED A blinkt schnell). Dieser Vorgang wird solange wiederholt, bis alle gewünschten Tasten aller gewünschten Handsender programmiert sind.

Die Mehrfachprogrammierung wird durch langes Drücken einer Taste auf einem Handsender beendet. Die Heizröhre geht aus und anschließend für 2 Sekunden an (alle drei LED's leuchten kurz auf).

Sicherheits-

abschaltung: Der Wärmestrahler bleibt nach einer Spannungsunterbrechung grundsätzlich ausgeschaltet.

Umprogrammierung

Selektives

Löschen: Bereits programmierte Funkempfänger können mit Hilfe des entsprechenden Handsenders gelöscht und wiederprogrammiert werden. Hierfür Tasten 1 und 2 des Handsenders gleichzeitig lange (länger 3 Sek.) gedrückt halten bis die rote Kontrollleuchte auf dem Handsender aufleuchtet. Es ist die Bereitschaft zum Löschen erreicht. Nun die Tasten loslassen und direkt an- schließend diejenige Taste ca. 1 Sek. drücken, mit der die Funkempfänger bisher bedient wurden. Die Kontrollleuchte auf dem Handsender flackert kurz auf, wenn das Löschsignal gesendet wird. Die Heizröhre schaltet auf niedriger Stufe ein und anschließend aus (LED A blinkt dauerhaft). Diese Empfänger können nun, wie oben unter „Programmierung“ beschrieben, neu programmiert werden.

Komplettes

Löschen:

Hinweis: Hierbei werden sämtliche Empfänger gelöscht, die sich in der Reichweite des Handsenders befinden.

Programmierte Funkempfänger können auch nach dem Verlust oder Defekt des Handsenders wieder gelöscht werden (Reset). Der Löschvorgang ist nur innerhalb 180 Sekunden nach Spannungsanschluss des entsprechenden Funkempfängers möglich. (ggf. Funkempfänger vom Netz trennen und wieder anschließen.)

Zum Löschen die Tasten 1 und 2 des Handsenders gleichzeitig lange (länger 3 Sek.) gedrückt halten. Dabei leuchtet die rote Kontrollleuchte auf dem Handsender erst auf, wenn die Be-reitschaft zum Löschen erreicht ist. Nun die Tasten loslassen und direkt anschließend wieder beide Tasten gleichzeitig ca. 1 Sek. drücken.

Die Kontrollleuchte auf dem Handsender flackert kurz auf, wenn das Löschsignal gesendet wird. Die Heizröhre schaltet auf niedriger Stufe ein und anschließend aus (LED A blinkt dauerhaft). Diese Empfänger können nun, wie oben unter „Programmierung“ beschrieben, neu programmiert werden.

Bedienung über Funkfernbedienung

Ein-/

Ausschalten: Durch kurzes Drücken der angelernten Funkkanal- Taste auf dem Handsender schaltet der angeschlossene Wärmestrahler ein bzw. aus (LED A: Betriebsanzeige).

Kurzzeitheizen: Durch Doppelklick der angelernten Funkkanal-Taste schaltet der Wärmestrahler für 15 Minuten ein und danach selbstständig wieder aus.

Heizstufe: Durch langes Drücken der angelernten Taste auf dem Handsender wird die Heizleistung in drei Stufen (33, 66 und 100%) aufwärts bzw. abwärts geregelt. Die LED's signalisieren die gewählte Heizstufe.

Memory-

Funktion: Beim Wiedereinschalten durch kurzen Tastendruck wird die zuletzt eingestellte Heizstufe wieder aufgerufen.

Zeitabschaltung: Sofern eine Zeitabschaltung programmiert wurde, schaltet der Wärmestrahler immer nach der festgelegten Restlaufzeit selbstständig aus. Der Wärmestrahler (LED B) signalisiert nach dem Einschalten die eingestellte Restlaufzeit wie folgt Signaldauer 2s (schnelles Blinken LED B) - 30 Min. Restlaufzeit Signaldauer 4s (normales Blinken LED B) - 60 Min. Restlaufzeit Signaldauer 6s (langsames Blinken LED B) - 90 Min. Restlaufzeit Bei dem Wärmestrahler D2 signalisiert LED B ggf. jede Minute die Restlaufzeit durch Blinkintervalle. Jedes Blinkintervall signalisiert 15 Minuten Restheizdauer.

Synchronisation: Werden mehrere Wärmestrahler über die gleiche Handsender-taste gesteuert, können durch Störungen in der Funkstrecke unterschiedliche Zustände auftreten. Zum Synchronisieren sind mit der Funktion „Heizstufe“ zunächst alle Wärmestrahler in den eingeschalteten Zustand zu setzten. Danach alle Empfänger durch kurzen Tastendruck ausschalten. Nun können mit der Funktion „Heizstufe“ alle angesteuerten Empfänger wieder gleichzeitig eingestellt werden.

Direktbedienung über Gerätetaster

Achtung: Es besteht Verbrennungsgefahr an heißen Gehäuseteilen.

Nach der abgeschlossenen Programmierung der Funkfernsteuerung ist es möglich den Strahler auch direkt über den Gerätetaster an der Geräterückseite zu bedienen. Folgende Funktionen sind dabei möglich:

Ein-/

Ausschalten: Durch kurzes Drücken des Gerätetasters schaltet der angeschlossene Wärmestrahler ein bzw. aus (LED A: Betriebsanzeige).

Heizstufe: Durch langes Drücken des Gerätetasters wird die Heizleistung in drei Stufen (33, 66 und 100%) aufwärts bzw. abwärts geregelt. (Die LED's signalisieren die gewählte Heizstufe).

Memory-

Funktion: Beim Wiedereinschalten durch kurzen Tastendruck wird die zuletzt eingestellte Heizstufe wieder aufgerufen.

Batteriewechsel des Handsenders:

Achtung: Batterie nicht direkt mit der Haut berühren.

Die Batterie seitlich aus der Halteposition herausschieben und entnehmen. Einsetzen der neuen Batterie (Plus nach oben) und Zusammenbau der Einheit in umgekehrter Reihenfolge.

• Gerät vom Netz trennen.
• Gehäuse abkühlen lassen.
- Gehäuse mit einem feuchten, weichen Lappen abwischen, dabei keine Reinigungsmittel verwenden.

Das Gerät niemals in Flüssigkeiten tauchen oder abspritzen.

Eine eventuelle Verfärbung des Schutzgitters infolge Wärmeeinwirkung resultiert aus normalen physikalischen Vorgängen und stellt keinen Mangel dar.

Garantiebedingungen S2/D2-Geräte

Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Regelungen Schäden oder Mängel am Gerät, die nachweislich auf einem Werksfehler beruhen, wenn sie uns unverzüglich nach Feststellung am Gerät und innerhalb von 5 Jahren nach Lieferung an den Endabnehmer gemeldet werden. Die Garantiedauer für die Heizröhre beträgt 12 Monate mit max. 5000 Betriebsstunden in diesem Zeitraum. Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus anormalen Umweltbedingungen oder sachfremden Betriebsbedingungen. Ebenso kann keine Garantie übernommen werden, wenn die Schäden oder Mängel am Gerät auf fehlerhaften Einbau oder Nichtbeachtung von Bedienungshinweisen zurückzuführen sind.

2. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Geräte nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Geräte ersetzt werden. Geräte, für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind dem Hersteller oder einer autorisierten Servicestelle zu übergeben oder zuzusenden. Bei einer Zusendung liegt das Transportrisiko beim Einsender. Versand-, Transport-, Wege- sowie Arbeitskosten des Endabnehmers werden nicht erstattet. Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum sowie eine detaillierte Fehlerbeschreibung vorzulegen. Ersetzte Geräte gehen in unser Eigentum über.

3. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und einen Defekt verursacht haben. Das Gleiche gilt, wenn das Typenschild bzw. die Gerätenummer entfernt oder unleserlich gemacht wurden.

4. Ausgeschlossen von dieser Garantie sind Schäden oder Mängel aus nicht vorschriftsmäßigem Anschluss, unsachgemäßer Handhabung, mechanische Beschädigungen insbesondere an der Heizröhre sowie Nichtbeachtung der Ein-

bauvorschriften und Bedienungsanweisungen. Für Folgeschäden übernehmen wir keine Haftung.

1. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät. Sofern ein Schaden oder Mangel nicht beseitigt werden kann oder die Nachbesserung von uns abgelehnt oder unzumutbar verzögert wird, wird auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert. Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die bisherige Nutzungszeit vor.
2. Die Garantie tritt nur in Kraft, wenn der Kunde sein Gerät mittels der Garantiekarte beim Hersteller hat registrieren lassen.

Diese Garantiebedingungen gelten ab 1.1.2014 für in einem Land der Europäischen Union gekaufte Geräte, selbst wenn Sie diese im Ausland nutzen. Die Garantiebedingungen haben keine Auswirkungen auf den gesetzlichen Gewährleistungsanspruch.

Ergänzende Hinweise

Technische Änderungen vorbehalten.

Weitere Produkte von SOLAMAGIC® und Zubehör finden Sie unter:

www.SOLAMAGIC.com

Disse produkt er „Made in Germany“.

Disse produktene er „Made in Germany“.

Anslut elkabeln till elnätet (schukokontakt).

Technische Daten, Sicherheitsabstände, Strahlungsdiagramme

Bijlagen

Technische gegevens, veiligheidsafstanden, stralingsdiagrammen

Bilag

Anlage 1 – Appendix 1:

Technische Daten - Technical data

	0	Gerätetyp S2: IR05007 D2: DS05003
	1	Leistung (W) 2500 2000
	2	Stromanschluß 230V 50Hz~	230V 50Hz~
	3	Schutzart IP65 IP65
	4	Schutzklasse SK I SK I

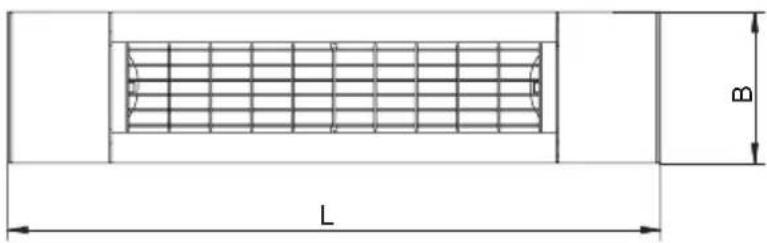

	5	Abmessung L x B x H (mm)	866 x 200 x 92 866 x 200 x 92
[deo1]	6	Gewicht (kg) 5,8 4,0
[deo2d]	7	Mittl. Lebensdauer (h)	5000 5000

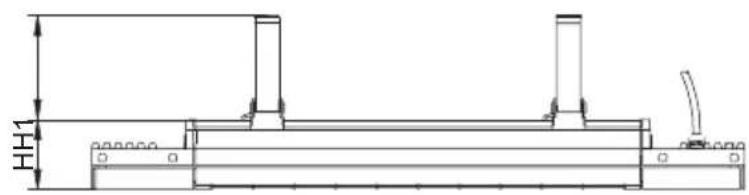

	8	Abstand H1 (mm)	138
		Abstand H2 (mm)	230
	9	Prüfzeichen

Anlage 2 – Appendix 2:

Sicherheitsabstände - Safety distances

Mindestabstände in mm 2
Gerätetyp	1	S2: IR05007 D2:	DS05003
Geräteleistung (W)	3	2500 2000
Abstand Fußboden/Gerät D 1800 1800
Abstand angestahlte Fläche A1 900 600
Abstand Steckdose A2 100 50

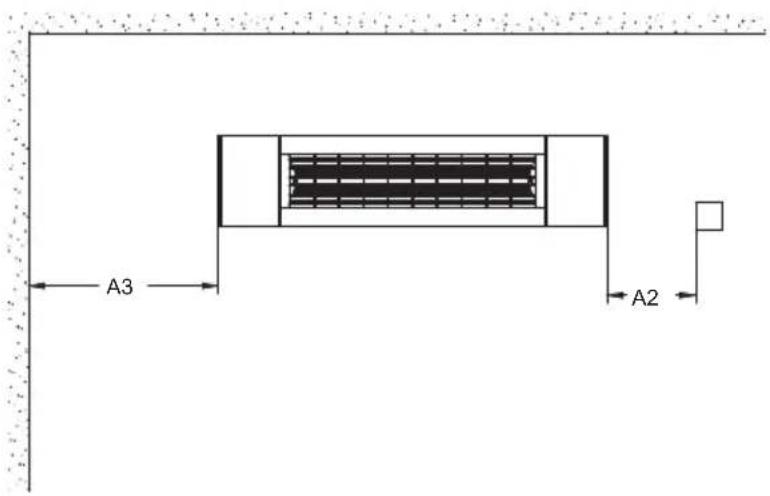

Abstand seitliche Wand A3 300 250
Abstand darüberliegende Decke A4 300 250
Verstellbereich α 45° 45°

Anlage 2 – Appendix 2:

Sicherheitsabstände - Safety distances

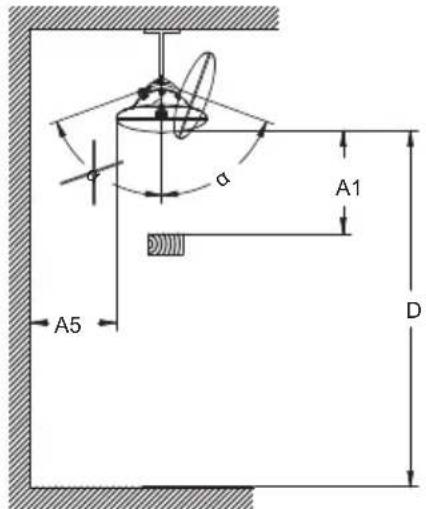

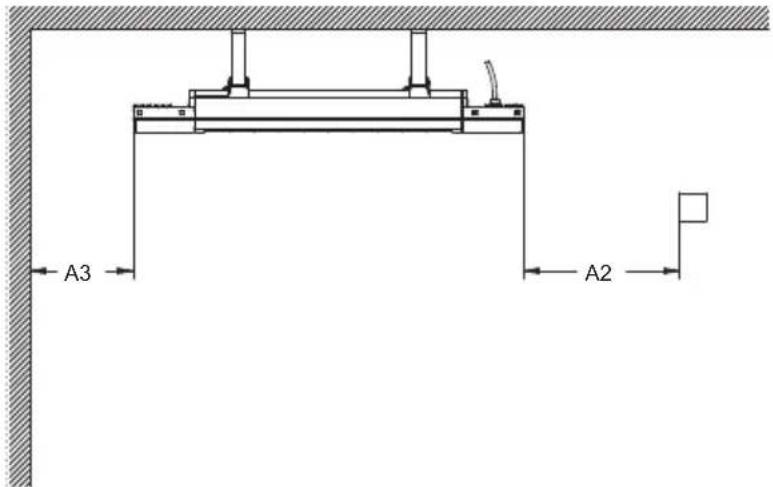

Deckenmontage – Ceiling installation ④

Mindestabstände in mm 2
Gerätetyp	1	S2: IR05007 D2: DS05003
Geräteleistung (W)	3	2500 2000
Abstand Fußboden/Gerät D 1800 1800
Abstand angestrahlte Fläche A1 900 600
Abstand Steckdose A2 100 50
Abstand seitliche Wand A3 350 250
Abstand dahinterliegende Decke A5 350 250
Verstellbereich α 45° 45°

④

④

Anlage 3 – Appendix 3:

Strahlungsdiagramm - Radiation diagram

SOLAMAGIC 2500 W S2

maximale

① Leistung Wärmefläche

②

SOLAMAGIC 2000 W D2

maximale

① Leistung Wärmefläche

②

ETHERMA

Elektrowärme GmbH

Landesstraße 16

A-5302 Henndorf

Tel.: [phone] | 76 77

Fax: [phone] | 76 66

Web: www.ethema.com

Mail: [e-mail]
