BRUKSANVISNING B 200 R Bp Pack Kärcher

Tilbehør og reservedele 71

Leveringsomfang 71

Pleje og vedligeholdelse 76

Hjælp ved fejl 77

Garanti 78

Tekniske data 78

EU-overensstemmelseserklæring 79

Tilbehør og reservedele

Kør langsomt på skråninger og stigninger, og

styr forsigtigt.

Symboler advarsler

Hold børn borte fra syre og batteri.

Eksplosionsfare

⑮Turbinens beskyttelsessi (under svømmeren)

⑯* Mopholder

- Betjeningselementer til vedligeholdelse og service er lysegrå.

Betjeningsfelt

Figur B

①Horn

②Kørselsretningskontakt

③Programafbryder

④Sikkerhedsafbryder

Maksimale batterimål

* som ved 4.654-306.7
** som ved 4.654-307.7

1. Sæt det interne ladeaggregats netstik i stikkontakten. Et batterisymbol og batteriets ladetilstand vises i displayet. Lyset i displayet slukkes.

Obs

Forbind ikke ladeaggregatet med batteristikket på ma- skinsiden.

Anvend kun et ladeaggregat, der passer til den monte- rede batteritype.

Skub maskinen ned fra pallen

Kørsel ned fra pallen

Pleje og vedligeholdelse

△FARE

Utilsigtet startet maskine

Fare for kvæstelse, fare for stød

Drej programafbryderen til stilling "OFF".

- Kun R-rengøringshoved: Rengør børstetunnelen.

1. Fjern begge afdækninger. Figur AE

①Dæksel

② Skrue, dæksel

③ Afdækning

④ Skrue, holder

⑤ Holder

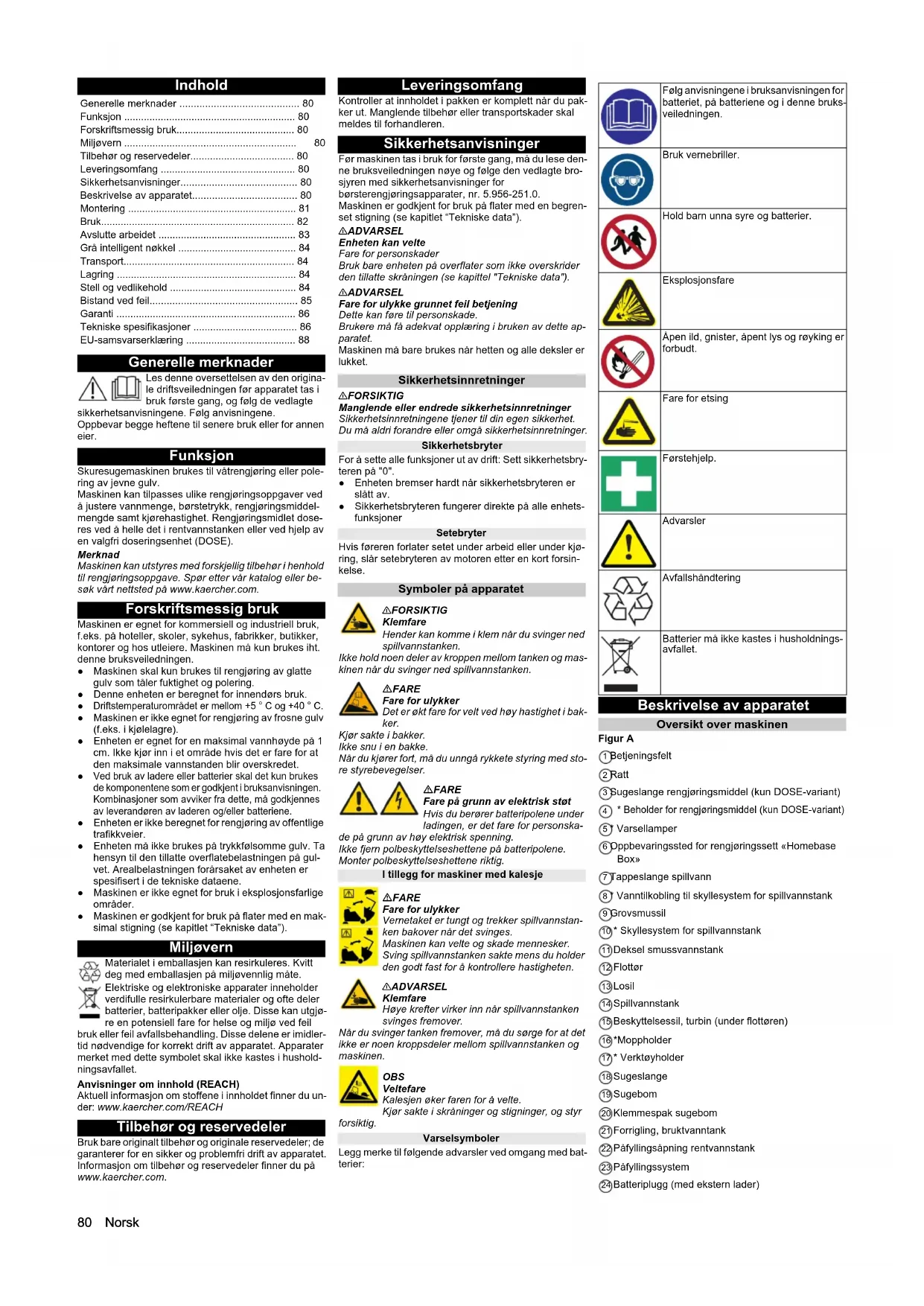

Tilbehør og reservedeler....80

Leveringsomfang 80

Beskrivelse av apparatet.... 80

Montering 81

Bruk 82

Avslutte arbeidet 83

Stell og vedlikehold 84

Tekniske spesifikasjoner 86

EU-samsvarserklæring 88

Generelle merknader

Les denne oversettelsen av den originale driftsveiledningen før apparatet tas i bruk første gang, og følg de vedlagte

sikkerhetsanvisningene. Følg anvisningene.

Oppbevar begge heftene til senere bruk eller for annen eier.

Funksjon

Skuresugemaskinen brukes til våtrengjøring eller pole- ring av jevne gulv.

Maskinen kan tilpasses ulike rengjøringsoppgaver ved å justere vannmenge, børstetrykk, rengjøringsmiddelmengde samt kjørehastighet. Rengjøringsmidlet doseres ved å helle det i rentvannstanken eller ved hjelp av en valgfri doseringsenhet (DOSE).

Merknad

Maskinen kan utstyres med forskjellig tilbehør i henhold til rengjøringsoppgave. Spør etter vår katalog eller besøk vårt nettsled på www.kaercher.com.

Forskriftsmessig bruk

Maskinen er egnet for kommersiell og industriell bruk, f.eks. på hoteller, skoler, sykehus, fabrikker, butikker, kontorer og hos utleiere. Maskinen må kun brukes iht. denne bruksveiledningen.

• Maskinen skal kun brukes til rengjøring av glatte gulv som tåler fuktighet og polering.
• Denne enheten er beregnet for innendørs bruk.

- Driftstemperaturområdet er mellom +5 °C og +40 °C.

- Maskinen er ikke egnet for rengjøring av frosne gulv (f.eks. i kjølelagre).

- Enheten er egnet for en maksimal vannhøyde på 1 cm. Ikke kjør inn i et område hvis det er fare for at den maksimale vannstanden blir overskredet.

- Ved bruk av ladere eller batterier skal det kun brukes de komponentene som er godkjent i bruksanvisningen. Kombinasjoner som avviker fra dette, må godkjennes av leverandøren av laderen og/eller batteriene.

- Enheten er ikke beregnet for rengjøring av offentlige trafikkveier.

- Enheten må ikke brukes på trykkfølsomme gulv. Ta hensyn til den tillatte overflatebelastningen på gulvet. Arealbelastningen forårsaket av enheten er spesifisert i de tekniske dataene.

- Maskinen er ikke egnet for bruk i eksplosjonsfarlige områder.

- Maskinen er godkjent for bruk på flater med en maksimal stigning (se kapitlet "Tekniske data").

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på miljøvennlig måte.

Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler batterier, batteripakker eller olje. Disse kan utgjøre en potensiell fare for helse og miljø ved feil

bruk eller feil avfallsbehandling. Disse delene er imidler- tid nødvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i hushold- ningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under: www.kaercher.com/REACH

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av apparatet. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.

Leveringsomfang

Før maskinen tas i bruk for første gang, må du lese denne bruksveiledningen nøye og følge den vedlagte brosjyren med sikkerhetsanvisninger for

børsterengjøringsapparater, nr. 5.956-251.0.

Maskinen er godkjent for bruk på flater med en begrenset stigning (se kapitlet "Tekniske data").

ADVARSEL

Enheten kan velte

Fare for personskader

Bruk bare enheten på overflater som ikke overskrider den tillatte skråningen (se kapittel "Tekniske data").

ADVARSEL

Fare for ulykke grunnet feil betjening

Dette kan føre til personskade.

Brukere må få adekvat opplæring i bruken av dette apparatet.

Maskinen må bare brukes når hetten og alle deksler er lukket.

Sikkerhetsinnretninger

△FORSIKTIG

Manglende eller endrede sikkerhetsinnretninger

Sikkerhetsinnretningene tjener til din egen sikkerhet.

Du má aldri forandre eller omgå sikkerhetsinnretninger.

Sikkerhetsbryter

For å sette alle funksjoner ut av drift: Sett sikkerhetsbryteren på "0".

- Sikkerhetsbryteren fungerer direkte på alle enhetsfunksjoner

Setebryter

Hvis føreren forlater setet under arbeid eller under kjøring, slår selebryteren av motoren etter en kort forsinkelse.

Ikke hold noen deler av kroppen mellom tanken og mas- kinen når du svinger ned spillvannstanken.

FARE

Fare for ulykker

Det er økt fare for velt ved høy hastighet i bakker.

Kjør sakte i bakker.

Når du kjører fort, må du unngå rykkete styring med store styrebevegelser.

⚠️FARE

Fare på grunn av elektrisk støt

Hvis du berører batteripolene under ladingen, er del fare for personska-

de på grunn av høy elektrisk spenning.

Ikke fjern polbeskyttelseshettene på batteripolene. Monter polbeskyttelseshettene riktig.

I tillegg for maskiner med kalesje

FARE

Fare for ulykker

Vernetaket er tungt og trekker spillvannstanken bakover när det svinges.

Maskinen kan velte og skade mennesker. Sving spillvannstanken sakte mens du holder den godt fast for å kontrollere hastigheten.

ADVARSEL

Klemfare

Høye krefter virker inn när spillvannstanken svinges fremover.

Når du svinger tanken fremover, må du sørge for at det ikke er noen kroppsdeler mellom spillvannstanken og maskinen.

OBS

Veltefare

Kalesjen øker faren for å velte.

Kjør sakte i skråninger og stigninger, og styr

forsiktig.

Varselsymboler

Legg merke til følgende advarsler ved omgang med batterier:

Følg anvisningene i bruksanvisningen for batteriet, på batteriene og i denne bruks-veiledningen.

Bruk vernebriller.

Hold barn unna syre og batterier.

Eksplosjonsfare

Åpen ild, gnister, åpent lys og røyking er forbudt.

Fare for etsing

Førstehjelp.

Advarsler

Avfallshändtering

Beskrivelse av apparatet

Oversikt over maskinen

Figur A

①Betjeningsfelt

②Ratt

③ Sugeslange rengjøringsmiddel (kun DOSE-variant)

④ * Beholder for rengjøringsmiddel (kun DOSE-variant)

⑤ Varsellamper

⑥ Oppbevaringssted for rengjøringssett «Homebase Box»

⑦Tappeslange spillvann

⑧ Vanntilkobling til skyllesystem for spillvannstank

⑨ Grovsmussil

⑩* Skyllesystem for spillvannstank

⑳Päfyllingsåpning rentvannstank

23Päfyllingssystem

⑳Batteriplugg (med ekstern lader)

Strømledning, lader (med intern lader)

25Gasspedal

26Kjørelys

27* Arbeidslys

28* Sideskuredekk

29 Sidebørste (kun SB-variant)

30 Justeringshjul avstrykerblad (kun D-rensehode)

31 Kabelkrok

32 Rengjøringshode

33 Avstrykerblad

③4 Lagerdeksel (for børsteskift)

35 Pedal børsteskift (kun D-rengjøringshode)

36 Sete (med setebryter)

37 Setejusteringsspak

38Batteri

39Typeskilt

④0 Grovsmussbeholder (kun R-rengjøringshode)

④1 Lokk rentvannstank med filter rent vann

* ekstrautstyr

Fargemerking

- Betjeningselementene for rengjøringsprosessen er gule.

- Betjeningselementene for vedlikehold og service er lysegrå.

Betjeningsfelt

Figur B

①Horn

②Kjøreretningsbryter

③Programbryter

④ Sikkerhetsbryter

⑤ Bryter sideskuredekk/sidekost

⑥ Intelligent nøkkel

⑦ Display

⑧Info-knapp

* ekstrautstyr

Programbryter

Figur C

① OFF

Enheten er slått av.

②Transporttur

Kjør til anleggsstedet.

③Eco-program

Rengjør gulvet vått (med redusert vannmengde og redusert børstehastighet) og sug opp spillvann (med redusert sugekraft).

④ Skrubbesuging

Rengjør gulvet vått og sug opp spillvann.

⑤ ∅kt børstekontakttrykk

Rengjør gulvet vått (med økt børstetrykk) og sug opp spillvann.

⑥ Skuring / plassering uten oppsuging

Rengjør gulvet vått og la vaskemiddelet virke.

⑦ Suge

Sug opp det skitne området.

⑧ Polering

Poler gulvet med høyt børsteturtall uten å bruke væske.

Holder sugebom

- Når du kjører gjennom trange rom, kan sugebjelken fjernes og henges i en av åpningene på dekselet til spillvannstanken.

Figur D

① Sugebom

②Opphengspunkt

Håndtak for å svinge opp spillvannstanken

Festepunkt

*Moppholder

*Vanntilkobling påfyllingssystem

*Vanntilkobling skyllesystem for spillvanns-tank

Utløpsåpning ferskvannstank

Utløpsåpning smussvannstank

* ekstrautstyr

Kalesje (ekstrautstyr)

Kalesjen beskytter maskinføreren mot fallende gjenstander.

På maskiner med kalesje er spillvannstanken utstyrt med en sikring. Denne sikringen forhindrer at krefter som påvirker vernetaket, gjør at spillvannstanken utilsiktet svinges tilbake.

Figur E

①Kalesje

②Låseplate

③Låseskrue M8x16, skive

Svinge spillvannstanken bakover

1. Tøm spillvannstanken.

2. Skru ut läseskruen.

3. Hold spillvannstanken godt fast og sving den sakte bakover.

Svinge spillvannstanken forover

ADVARSEL

Klemfare

Kroppsdeler kan klemmes fast mellom maskinen og spillvanntanken.

Sørg for at det ikke er noen kroppsdeler mellom maskinen og spillvannstanken når du svinger tanken forever.

1. Hold spillvannstanken godt fast og swing den sakte forover.

2. Skru inn låseskruen og trekk den godt til.

Montering

Batterier

Anbefalte batterisett

Beskrivelse Besti- lingsnr.		Volum (m3)*	Luftstrøm (m3/t)**
Batterisett 240 Ah, i batterirom, li- te vedlikehold	4.035-987.7	27 10,8
Batterisett 180Ah, i batterirom, lite vedlikehold	4.035-988.7	20,25 8,1
Batterisett 240 Ah, 6 blokker, vedlikeholdsfritt	4.654-306.7	6,975 2,79
Batterisett 180 Ah, 6 blokker, vedlikeholdsfritt	4.654-307.7	5,175 2,07
Batterisett 285 Ah AGM	4.654-057.7	8,91 3,56
Batterisett 170 Ah AGM	4.654-061.7	24,75 9,9

* Minstevolum for batteriladerom

Min. luftstrøm mellom batteriladerom og omgivelsene

Maksimum batteridimensjoner

Anordning A* B**
Lengde	244 mm	312 mm
Bredde	190 mm	182 mm
Høyde	275 mm	365 mm

• som ved 4.654-306.7

** som ved 4.654-307.7

Sett inn og koble til batterier

Med «Pack» -varianten er batteriene allerede innebygd.

△FORSIKTIG

Demontering og montering av batterier

Ustabil maskin

Sørg for at maskinen står stødig när du tar ut og setter inn batteriene.

OBS

Forveksling av polaritet

∅deleggelse av styreelektronikken

Ta hensyn til riktig polaritet ved tilkobling av batteriet.

OBS

Total utladning

Fare for materielle skader

Lad batteriene før du tar maskinen i bruk.

1. Slipp ut det brukte vannet.

Merknad

For maskiner med takvern er det viktig at du leser informasjonen i kapitlet «Takvern».

1. Sving spillvannstanken bakover.

2. Sett batteriene inn i maskinen.

Figur F

Figur G

Figur H

Figur I

Figur J

Figur K

1. Forbind polene med forbindelseskablene.

2. Klem den medleverte tilkoblingskabelen på de frie batteripolene (+) og (-).

3. Sjekk at polbeskyttelseshettene er riktig montert.

4. Koble batteripluggen på maskinsiden til batteripluggen på batterisiden.

5. Sving smussvannstanken frem og lukk den.

6. Still inn batteritype (se kapittel «Grå intelligent nøkkel»).

OBS

Fare for materielle skader

Batteriet kan bli skadet hvis det lades helt ut.

Maskinen har en beskyttelse mot total utladning, dvs. at hvis minste godkjente kapasitetsgrense nås, kan maskinen kun brukes til å kjøre. «Lad batteri» og «Lad batteri» vises på displayet.

Når du bruker andre batterier (f.eks. fra andre produ- senter), må dyputladningsbeskyttelsen for det respekti- ve batteriet stilles inn på nytt av Kärcher kundeservice.

FARE

Uriktig bruk av laderen

Elektrisk støt

Ta hensyn til nettspenningen og sikringen på maskinens typeskilt.

Bruk laderen kun i tørre områder med tilstrekkelig ventilasjon.

Det dannes brennbare gasser när batteriet lades

Eksplosjonsfare

Batterier skal kun lades i et egnet rom. Avhengig av batteritype skal rommet ha et minimumsvolum og ventilasjon med minimum luftstrøm (se «Anbefalte batterier»).

OBS

Opphopning av farlige gasser under tanken ved la- ding

Eksplosjonsfare

Sving opp bruktvannstanken før lading av lite vedlike-holdskrevende batterier.

Merknad

Gjennomsnittlig ladetid er ca. 10-12 timer.

Maskinen kan ikke brukes mens lading pågår.

1. Kjør maskinen rett til laderen, og unngå stigninger.

Intern lader

1. Sett støpselet til den interne laderen i stikkontakten. Et batterisymbol og batterienes ladenivå vises på displayet. Displaybelysningen slukkes.

Merknad

Ved lading blokkeres alle rengjørings- og kjørefunksjoner.

Når batteriet er fulladet, viser displayet «Batteri full!».

1. Trekk laderens støpsel ut av stikkontakten for å avslutte ladingen.

2. Vikle strømledningen rundt kabelholderen.

Ekstern lader

OBS

Bruk av uegnet lader

Fare for materielle skader

Les brukerveiledningen fra produsenten av laderen, og legg spesielt merke til sikkerhetsinformasjonen.

Merknad

For maskiner med takvern er det viktig at du leser informasjonen i kapitlet «Takvern».

1. Tøm spillvannstanken.
2. Sett sikkerhetsbryteren i posisjon «0».
3. Sving spillvannstanken bakover.
4. Trekk ut batteripluggen på maskinsiden.
5. Koble batteripluggen på batterisiden til laderen.
6. Sett støpselet til laderen inn i stikkontakten.
7. Gjennomfør ladningen iht. instruksjonene i bruks- veiledningen for laderen.
8. Koble batteripluggen på maskinsiden til batteripluggen på batterisiden.
9. Sving spillvannstanken forover.

Lite vedlikeholdskrevende batterier (våtbatterier)

△FARE

Fare for personskader på grunn av syre som siver ut, ødelagte klær
Bruk vernebriller, beskyttelsesklær og beskyttelseshansker ved omgang med batterisyre.
Følg forskriftene.
Skyll av syren øyeblikkelig med rikelig vann dersom det spruter på hud eller klær.

OBS

Bruke vann med tilsetninger

Defekte batterier, tap av garantien

Bruk kun destillert eller avsaltet vann til etterfylling av batteriene (EN 50272-T3).

Ikke bruk noen fremmede tilsetningsstoffer, såkalte regenereringsmidler, ellers opphører garantien.

1. Tilfør destillert vann en time før ladingen fullføres. Ta hensyn til riktig syrenivå, i henhold til merkingen på batteriet.

På slutten av ladingen må alle cellene gasses.

1. Fjern vannsøl. Gå fram som beskrevet i kapitlet Pleie og vedlikehold i avsnittet "Rengjøring av batterier".

Anvisninger til første gangs lading

Merknad

Når du lader for første gang, gjenkjenner kontrollen en- nä ikke hvilken type batteri som er installert. Batteriindikatoren fungerer da fortsatt upresist.

En «V» til høyre for batterinivåsøylen indikerer at første gangs lading ennå ikke er utført.

1. Lad batteriene til displayet viser maksimalt ladenivå.
2. Etter at du har ladet batteriene for første gang, bruk maskinen til totalutladningsbeskyttelsen slår av børstedriften og sugingen.
3. Lad deretter batteriene feilfritt helt opp.

Etter første gangs lading forsvinner «V» til høyre for batteriindikatoren.

Merknad

• Søylehøyden viser batteriets ladenivå.
• I løpet av de siste 30 minuttene vises gjenværende driftstid i minutter.

Demontere batterier

△FORSIKTIG

Demontering og montering av batterier

Ustabil maskin

Sørg for at maskinen står stødig når du tar ut og setter inn batteriene.

Merknad

For maskiner med takvern er det viktig at du leser informasjonen i kapitlet «Takvern».

1. Sett sikkerhetsbryteren i posisjon «0».
2. Slipp ut det brukte vannet.
3. Sving spillvannstanken bakover.
4. Trekk ut batteripluggen.
5. Klem av kabelen fra minulpolen på batteriet.
6. Koble resten av kablene fra batteriene.
7. Ta ut batteriene
8. Kasser de brukte batteriene i henhold til gjeldende bestemmelser.

Utpakking

1. Fjern emballasjefilmen.
2. Fjern strammebåndet.
3. 4 planker på pallen er festet med skruer. Skru av disse plankene.
4. Legg plankene på kanten av pallen, og plasser dem slik at de ligger foran hjulene til maskinen.

Figur M

①Planke
②Bjelke

1. Skru fast plankene.
2. Skyv bjelken som fölger med i emballasjen, under rampen.
3. Fjern trelistene foran hjulene.

Skyve maskinen av pallen

1. For alle maskiner unntatt «lavt hjultrykk»: Trekk i bremsespaken på forhjulet og sett inn en mynt mellom spaken og bremsen.

Figur N

①Fremre bremsespak (alle maskiner unntatt B 150 lavt hjultrykk)
②Bakre bremsespak (kun maskin Adv og B 150 lavt hjultrykk)
2. Gjenta prosessen på bakakselen med maskin «Adv» og «lavt hjultrykk».
3. Skyv maskinen langsomt av pallen.

△FARE

Fare for ulykker

Når bremsene er deaktivert, kan ikke maskinen bremse. Fjern myntene umiddelbart etter at maskinen er skjøvet av pallen.

1. Fjern myntene mellom spaken og huset.

Kjøre av pallen

Når du skal kjøre maskinen av pallen, må batteriene være installert og ladet.

1. Sett i den intelligente nøkkelen på kontrollpanelet.
2. Sett sikkerhetsbryteren i posisjon «1»
3. Still programbryteren på transport
4. Sett kjøreretningsbryteren i fremover-stilling.
5. Trykk inn gasspedalen.
6. Kjør maskinen langsomt av pallen.
7. Sett sikkerhetsbryteren i posisjon «0».

Montere rengjøringshodet

Monteringen av rengjøringshodet er beskrevet i kapitlet «Vedlikeholdsarbeid».

Merknad

På enkelte modeller er rengjøringshodet allerede mon- tert.

Montering av børste

1. Montering av børster er beskrevet i kapitlet "Vedlike-holdsarbeid".

Montere sugebom

1. Skyv begge forriglingene oppover. Figur O

① Sugeslange
② Sug bjelkeoppheng
③ Sugebom
④Låsearm
2. Sett sugebommen inn i sugebomopphenget.
3. Skyv begge forriglingene nedover.

Bruk

△FARE

Gjenstander som faller ned

Fare for personskader

Dersom det arbeides på steder der del er mulighet for at betjeningspersonalet kan bli truffet av fallende gjenstander, skal maskinen ikke benyttes uten beskyttelsestak mot fallende gjenstander.

OBS

Farlige situasjoner ved bruk

Fare for personskader

I tilfelle fare, sett sikkerhetsbryteren i stillingen «0».

Stille inn førersetet

1. Ta plass på førersetet
2. Sett i den intelligente nøkkelen.
3. Sett sikkerhetsbryteren i posisjon «1».
4. Vri programbryteren til ønsket funksjon.
5. Hvis en av meldingene under vises på displayet, ta foten av gasspedalen, sett sikkerhetsbryteren på «0» og utfør nødvendig vedlikeholdsarbeid.

Display Oppave

Vedlikehold Sugebom	Rengjør sugebommen.
Vedlikehold Borstehode	Kontroller om børstene er slitte og rengjør dem.

Display Oppgave
Vedlikehold Suge- leppe	Kontroller slitasjen og justeringen av sugebladene.
Vedlikehold Tur- binsikt	Rengjør turbinbeskyttelsessilen.
Vedlikehold Ferskv. filter	Rengjør filteret med rent vann.

1. Trykk på infoknappen.
2. Tilbakestill telleren for aktuelt vedlikehold (se «Tilbakestill grå intelligent nøkkel / vedlikeholdsteller»).

Merknad

Arbeidslys (ekstrautstyr)

1. Still programbryteren på transport.
2. Trykk på infoknappen.
3. Vri på infoknappen til «brytermeny» vises.
4. Trykk på infoknappen.
5. Trykk på infoknappen til «arbeitslys» markeres.
6. Trykk på infoknappen.

Kontrollere parkeringsbremsen

△FARE

Defekt parkeringsbrems

Fare for ulykker

Kontroller funksjonen til parkeringsbremsen på nivået før hver operasjon.
1. Slå på apparatet.
2. Sett kjøreretningsbryteren i fremover-stilling.
3. Still programbryteren på transport.
4. Trykk lett på gasspedalen.

Du skal høre at bremsen låses opp. Maskinen skal rulle lett og jevnt bortover.

1. Slipp gasspedalen.

Hvis dette ikke er tilfelle, stans maskinen og ring kunde-service.

Kjøring

△FARE

Ingen bremsevirkning

Fare for ulykker

Før du bruker maskinen, er det svært viktig å kontrollere at parkeringsbremsen fungerer som den skal. Maskinen skal ikke under noen omstendigheter brukes hvis parke- ringsbremsen ikke fungerer.

△FARE

Ingen bremsevirkning under drift

Hvis maskinen ikke lenger har noen bremsevirkning under drift, gjør du slik:

Etter at du har stanset maskinen, må du sette den ut av drift og ringe kundeservice.

Du må kun kjøre i stigninger opptil maksimalt 10% (Adv 15%), og kun i kjøreretningen eller på tvers av kjøreretningen.

Ikke snu i skråninger eller stigninger.

Kjør sakte når du svinger og når du kjører på vått underlag.

Maskinen skal kun brukes på fast underlag.

Maskiner med vernetak har økt risiko for å velte

Hvis vernetaket kolliderer med hindringer, er det fare for å velte.

Kjør mer forsiktig når du bruker en maskin med vernetak.

Legg merke til maksimal takhøyde på stedet. Informasjon om maskinens høyde finner du i kapitlet « Tekniske data ».

ADVARSEL

Fare for personskader

Kjøreretningen kan endres mens du kjører. Dermed kan du polere svært matte steder ved å kjøre flere ganger frem og tilbake.

1. Ta plass i setet.
2. Sett i den intelligente nøkkelen.
3. Vri sikkerhetsbryteren til «1».

4. Still programbryteren til «transport».

5. Velg kjøreretning med kjøreretningsbryteren på kontrollpanelet.

6. Juster kjørehastigheten ved å trykke på gasspedalen.
7. Slipp gasspedalen. Maskinen stopper.
   Drivmotoren kobles ut ved overbelastning. Det vises en feilmelding på displayet. Hvis styringen overopphetes, blir det berørte aggregatet slått av.
8. La maskinen avkjøles i minst 15 minutter.
9. Sett programbryteren på «OFF», vent litt og sett den på ønsket program.

Fylle på rent vann

Fyll på ferskvann med påfyllingssystemet

1. Koble vannslangen til tilkoblingsstikkontakten på fyllsystemet (maks. vanntemperatur 50 °C).
2. Äpne vanntilløpet.
3. Overväk enheten, automatiske fylling avbryter vanntilførselen när ferskvannstanken er full.
4. Steng vanntilførselen.
5. Fjern vannslangen.

Fyll rent vann

1. Äpne dekslet på rentvannstanken.
2. Fyll på rent vann (maks. 50 °C) til 15 mm under overkanten på tanken.

Merknad

Hvis du har i rengjøringsmiddel før du heller vann i tan- ken, kan dette føre til sterk skumdannelse.
Fyll rentvannstanken helt opp for å lufte ut vannledningssystemet før første gangs bruk.
3. Lukk dekslet på rentvannstanken.

Hell i vaskemiddel

Informasjon om rengjøringsmidler

ADVARSEL

Uegnede rengjøringsmidler

Helsefare, skader på maskinen

Bruk kun anbefalte rengjøringsmidler. Eieren er ved bruk av andre rengjøringsmidler ansvarlig med hensyn til driftssikkerheten og fare for ulykker.

Bruk kun rengjøringsmidler som er frie for klor, løsemidler, salt- og flussyre.

Følg sikkerhetsanvisningene på etiketten på rengjøringsmidlene.

Merknad

Ikke bruk sterkt skummende rengjøringsmidler.

Anbefalte rengjøringsmidler

Bruk Rengjørings-	middel
Daglig rengjøring av alle gulv som er motstandsdyktige mot vann	RM 746RM 756RM 780
Daglig rengjøring av blanke overflater (f.eks. granitt)	RM 755 es
Regelmessig renhold, periodisk renhold og spesialrenhold av industri-gulv	RM 69 industri-rens
Daglig rengjøring og grundig rengjø-ring av keramiske fliser	RM 753
Daglig rengjøring av fliser i sanitær-rom	RM 751
Fjerning av belegg fra alle alkalibe-standige gulv (f.eks. PVC)	RM 752
Fjerning av belegg fra linoleumsgulv	RM 754

Fyll på rengjøringsmiddel med doseringsenheten Kun DOSE-varianter:

Rengjøringsmidlet tilsettes det rene vannet på vei til rengjøringshodet ved hjelp av en doseringsenhet.

1. Fyll rengjøringsmiddelet i beholderen for rengjøringsmiddel.

Merknad

Det kan tilsettes maksimalt 3 % rengjøringsmiddel med doseringsenheten. Hvis dosen skal være høyere, må rengjøringsmiddelet tilsettes i rentvannstanken.

OBS

Fare for tilstopping

Når du tilsetter rengjøringsmiddelet i rentvannstanken, kan det tørke ut og forringe doseringsenhetens funksjon.

Hvis du har tilsatt rengjøringsmiddel i rentvannstanken, må du maskinen med rent vann: Velg et rengjøringsprogram med vannpåføring, still vannmengden til den høyeste verdien og still rengjøringsmiddeldoseringen til 0.

Merknad

Maskinen har en nivåindikator for rent vann på display-et. Når rentvannstanken er tom, stanser tilsettingen av rengjøringsmiddel. Rengjøringshodet fortsetter å virke uten tilførsel av væske.

Fyll rengjøringsmiddel i ferskvannsbeholderen

1. Hell rengjøringsmiddelet i rentvannstanken.
   Merk: Lokket til rentvannstankens påfyllingsåpning kan brukes til å måle opp rengøringsmiddelet. Det har en måleskala på innsiden.

Angi parametere (gul intelligent nøkkel)

Parametrene for de forskjellige rengjøringsprogramme ne er forhåndsinnstilt på maskinen.

Individuelle parametere kan endres avhengig av autorisasjonen til den gule intelligente nøkkelen.

Parameterendringen gjelder kun frem til du velger et annet rengjøringsprogram med programbryteren.

Hvis parametrene skal endres permanent, må en grå intelligent nøkkel brukes til innstillingen. Innstillingen er beskrevet i avsnittet "Grå intelligent nøkkel".

Merknad

Nesten alle displaytekster for parameterinnstillingene er selvforklarende. Det eneste unntaket er FACT-parameteren:

• Fine Clean: Sakte børsteomdreining for å fjerne film på glatte steingulv.
• Whisper Clean: Middels rask børsteomdreining for regelmessig renhold med redusert støynivå.
• Power Clean: Rask børsteomdreining for polering, krystallisering og feiling.
• Sett programbryteren på ønsket rengjøringsprogram.
• Vri på infoknappen til ønsket parameter vises.
• Trykk på infoknappen.
  Den innstilte verdien blinker.
• Still inn ønsket verdi ved å vri på infoknappen.
• Bekreft den endrede innstillingen ved å trykke på infoknappen eller vent til den innstilte verdien automatisk blir tatt i bruk etter 10 sekunder.

Stille inn sugebom

Sugebommen trenger bare å justeres på nytt i spesielle tilfeller. Fabrikkinnstillingen er egnet for de fleste bruksområdene.

Stille inn helling

Hellingen må være stilt inn slik at sugebladene på sugebommen presses likt mot gulvet langs hele lengden.

1. Plasser enheten på en overflate uten skråning.

2. Sett programbryteren i posisjon "sug".

3. Skyv maskinen et lite stykke fremover.

4. Avles wateret.

Figur P

① Skrue
②Mutter
③Water

1. Løsne mutteren.

2. Juster skruen slik at nivåindikatoren er mellom de to linjene.

3. Stram mutteren.

4. For å sjekke den nye innstillingen, flytter du enheten fremover et lite stykke. Gjenta innstillingsprosessen om nødvendig.

5. Sett programbryteren i posisjon "OFF".

Stille inn høyde

Høyden avgjør i hvor sterk grad sugebladene bøyes ved kontakt med gulvet.

Merknad

Basisinnstilling: 3 skiver over, 3 skiver under sugebommen.

Ujevn etasje: 5 skiver over, 1 skive under sugebommen.

Veldig glatt gulv: 1 skive over, 5 skiver under sugebommen.

1. Skru av mutteren.

Figur Q

①Mutter

②Underlagsskive

Sett begge avstandsrullene i samme høyde.

Juster avstrykerlepper

Avstrykerleppene trenger bare å justeres på rengjø- ringshodet D.

1. Juster avstrykerleppene ved å vri innstillingshjulet slik at avstrykerleppen berører bakken.

2. Snu innstillingshjulet ytterligere 1 omdreining.

Sprutedyse

Slangen med sprutedysen er festet på baksiden av maskinen. Den brukes til å skylle bort skitt og til å rengjøre spillvannstanken manuelt.

Figur R

① Sprutedyse

1. Lukk sprutedysen ved å vri den.

2. Still programbryteren på «transport».

3. Trykk på infoknappen.

4. Vri på infoknappen «Tankspyling» vises på displayet.

5. Trykk på infoknappen.

6. Vri på infoknappen til «ON» vises.

7. Trykk på infoknappen.

Vannpumpen tilfører rent vann gjennom sprutedysen.

1. Rett sprutedysen mot målet og vri for å åpne.

Rengjøring

1. Ta plass på setet.

2. Sett inn den intelligente nøkkelen.

3. Sett sikkerhetsbryteren på "1".

4. Still kjøreretningsbryteren på kjøringen fremover.

5. Sett programbryteren på ønsket rengjøringsprogram.

6. Bestem hastigheten med gasspedalen.

7. Velg kjøreretningen med rattet.

8. Kjør bort flaten som skal rengjøres.

Sideskrubbedekk (alternativ)

Sideskrubbedekket gjør det lettere å jobbe nær kanten.

Merknad

Sideskrubbedekket er ikke aktivt i rengjøringsprogrammene for polering og støvsuging.

1. Bruk sideskrubbryteren.

Skrubbedekket på siden er aktivert.

1. For å fullføre arbeidet med skrubbedekket, sett bryteren til skrubbedekket til "0".

Avslutte arbeidet

Avslutte rengjøringen

1. Still programbryteren på kjøring

2. Kjør et kort stykke videre.

Restvannet suges opp.

1. Sett programbryteren i posisjon "OFF".

2. Fjern den intelligente nøkkelen.

3. Lad eventuelt batteriet.

Tappe ut brukt vann

ADVARSEL

Uriktig avfallsbehandling av avløpsvann

Miljøforurensning

Følg lokale forskrifter om behandling av avløpsvann.

Merknad

Når spillvannstanken er full, slås sugeturbinen av og displayet viser «».

Fjern tappeslangen for spillvann fra holderen og åpne lokket på tappeslangen.

Figur S

①Tappeslange spillvann

1. Klem sammen enden av slangen og senk den over avfallsanlegget.
2. Reguler styrken på spillvannsstrålen ved å klemme sammen enden av slangen.
3. Skyll bruktvannstanken med rent vann.
4. Lukk lokket på tappeslangen.
5. Press spillvannsslangen inn i holderen på maskinen.

Skyllesystem spillvannstank (ekstrautstyr)

1. Fjern spillvannsavløpsslangen fra holderen, og åpne dekselet på avløpsslangen.
2. Lukk dekslet på spillvannstanken.
3. Koble en vanntilløpsslange til vanntilkoblingen til skyllesystemet for skittent vann.
4. Åpne vanntilløpet og skyll spillvannstanken i om- trent 30 sekunder.
5. Gjenta skylleprosessen 2 til 3 ganger om nødven- dig.
6. Steng vanntilførselen.
7. Koble vanntilløpsslangen fra apparatet.
8. Lukk avløpsslangen for avløpsvann og trykk den inn i holderen.

Tømme grovsmussbeholderen

En grovsmussbeholder er bare tilgjengelig på R-rengjøringshoder.

1. Løft opp grovsmussbeholderen og trekk den ut.
2. Tøm grovsmussbeholderen.
3. Sett grovsmussbeholderen inn igjen.

Tappe ut rent vann

1. Åpne låsen på ferskvannstanken.
2. Tøm ferskvannet.
3. Rengjør filteret.
4. Skru av lokket til ferskvannstanken.

Parkere maskinen

1. Sett programbryteren i stillingen «OFF».
2. Trekk ut den intelligente nøkkelen
3. Sikre maskinen så den ikke kan trille bort.
4. Lad eventuelt batteriet.

Den grå intelligente nøkkelen gir oppsynspersonale utvidede autorisasjoner og innstillingsalternativer.

1. Sett inn den intelligente nøkkelen.
2. Velg ønsket funksjon ved å vri på infoknappen.

Transport

1. Still programbryteren på «transport».

2. Trykk på infoknappen.

Følgende innstillinger kan gjøres i Transport-menyen:

• Tilbakestille vedlikeholdsteller
• Nøkkeladministrasjon
• Velge børsteform
- Etterløpstider
• Stille inn batteritype
- Basisinnstilling
• Angi språk
- Bryter meny
• Fabrikkinnstilling

Tilbakestille vedlikeholdsteller

Hvis det er utført et vedlikeholdsarbeid som vises på displayet, må den tilsvarende vedlikeholdstelleren tilba- kestilles.

1. Vri på infoknappen til «Vedlikeh.teller» vises.
2. Trykk på infoknappen.

Tellerstanden vises.

1. Vri på infoknappen til telleren som skal slettes, utheves.
2. Trykk på infoknappen.
3. Velg «Yes» ved ä vri på infoknappen.
4. Trykk på infoknappen.

Telleren slettes.

Merknad

Servicetelleren kan bare tilbakestilles av kundeservice. Servicetelleren viser tiden til neste service skal utføres av kundeservice.

Nøkkeladministrasjon

I menypunktet «Nokkelmeny» tildeles rettighetene til hver anvendte gule intelligente nøkkel, og språket på displayet for denne intelligente nøkkelen angis.

1. Sett i den grä intelligente nøkkelen.
2. Vri på infoknappen til menypunktet «Nokkelmeny» vises på displayet.
3. Trykk på infoknappen.
4. Trekk ut den grå intelligente nøkkelen og sett i den gule intelligente nøkkelen som skal tilpasses.
5. Velg menyelementet som skal endres ved å vri på infoknappen.
6. Trykk på infoknappen.
7. Velg innstillingen for menyelementet ved å vri på infoknappen.
8. Bekreft innstillingen ved å trykke på menyelementet.
9. Velg neste menyelement som skal endres ved å vri på infoknappen.
10. Etter at alle innstillinger er gjort, henter du frem menyen «Lagre?» ved å vri på infoknappen.
11. Trykk på infoknappen.

Rettighetene er lagret.

Displayvisningen «Nokkelmeny fortsette?» vises.

• Yes: Programmere en annen intelligent nøkkel
• No: Gå ut av nøkkelmenyen

1. Trykk på infoknappen.

Velge børsteform

Denne funksjonen er nødvendig når du skifter rengjø- ringshode.

1. Vri på infoknappen til menypunktet «Borstehode» vises på displayet.
2. Trykk på infoknappen.
3. Vri på infoknappen til ønsket børsteform utheves.
4. Trykk på infoknappen.
5. Vri på infoknappen for å bevege løftedrevet til utskif- ting av rengjøringshodet:

Er det foretatt endringer av parametrene til de enkelte rengjøringsprogrammene under drift, tilbakestilles disse til grunninnstilling när maskinen slås av.

1. Vri på infoknappen til menypunktet «Grunninnstilling» vises på displayet.
2. Trykk på infoknappen.
3. Vri på infoknappen til ønsket rengjøringsprogram utheves.
4. Trykk på infoknappen.
5. Vri på infoknappen til ønsket parameter utheves.
6. Trykk på infoknappen.
   Den innstilte verdien blinker.
7. Still inn ønsket verdi ved å vri på infoknappen.
8. Trykk på infoknappen.

Angi språk

1. Vri på infoknappen til menypunktet «Sprak» vises på displayet.
2. Trykk på infoknappen.
3. Vri på infoknappen til ønsket språk utheves.
4. Trykk på infoknappen.

Bryter meny

I denne menyen blir arbeidslyset aktivert eller sperret.
1. Vri på infoknappen til «brytermeny» vises.
2. Trykk på infoknappen
3. Vri på infoknappen til «arbeitslys» utheves.
4. Trykk på infoknappen.

Fabrikkinnstilling

Fabrikkinnstillingen for alle rengjøringsparametere gjenopprettes.

rengjøringsprogrammer

Alle parametere for rengjøringsprogrammer beholdes til en annen innstilling velges.

1. Sett programbryteren på ønsket rengjøringsprogram.
2. Trykk på infoknappen.

Den første innstillbare parameteren vises.

1. Trykk på infoknappen

Den innstilte verdien blinker.

1. Still inn ønsket verdi ved å vri på infoknappen.
2. Bekreft den endrede innstillingen ved å trykke på infoknappen eller vent til den innstilte verdien automatisk blir tatt i bruk etter 10 sekunder.
3. Velg neste parameter ved å vri på infoknappen.
4. Når alle ønskede parametere er endret, vrir du infoknappen til menypunktet «Avslutte meny?» vises.
5. Trykk på infoknappen.

Kjøring i stigninger

Fare for personskader

Kjør maskinen til lasting og lossing kun i stigninger opptil maksimalverdi (se kapitlet «Tekniske data»).

Kjør langsomt.

△FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader

Ta hensyn til apparatets vekt under transport.

1. Når D-rengjøringshodet er montert, fjemer du skivebørstene fra børstehodet.
2. Ved transport i kjøretøy må maskinen sikres mot å skli og velte i henhold til gjeldende retningslinjer. Figur T

① Sikringsstropp

Lagring

△FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader

Ta hensyn til apparatets vekt ved lagring.

OBS

Frost

Skade på apparatet forårsaket av vann som fryser
Tøm apparatet fullstendig for vann.
Oppbevar apparatet på et frostfritt sted.
Når du velger parkeringsplass, må du ta hensyn til maskinens totale vekt for ikke å svekke stabiliteten.
- Maskinen skal kun lagres innendørs.

• Lad batteriene helt opp før langtidslagring.
• Lad batteriene helt opp minst én gang i måneden under lagringen.

Stell og vedlikehold

△FARE

Utilsiktet start av maskinen

Fare for personskader, elektrisk støt

Drei programbryteren til "OFF"-posisjon.

Trekk ut den intelligente nøkkelen før alt arbeid.

Sugeturbinen fortsetter å gå etter at maskinen er slått av. Vent med å utføre arbeid på maskinen til sugeturbinen står stille.

- Tapp ut det brukte og det rene vannet og avfallsbehandle det.

Vedlikeholdsintervaller

Etter hver bruk

OBS

Uriktig rengjøring

Fare for skader

Ikke sprut vann på maskinen.

Ikke bruk sterke rengjøringsmidler.

Du finner en detaljert beskrivelse av de enkelte vedlike-holdsarbeidene i kapitlet «Vedlikeholdsarbeid».

• Slipp ut det brukte vannet.
  • Skyll spillvannstanken.
  • Rengjør grovsmussilen
  • Rengjør turbinbeskyttelsessilen.
• Bare R-rengjøringshode: Fjern grovsmussbeholderen og tøm den.
• Rengjør maskinen utvendig med en fuktig klut og mild rengjøringsblanding.
• Rengjør sugebladene, kontroller dem for slitasje og skift dem ut ved behov.
• Rengjør avstrykerbladene, kontroller dem for slitasje og skift dem ut ved behov.
• Rengjør børstene, kontroller dem for slitasje og skift dem ut ved behov.
  • Lad batteriet

- Er ladetilstanden under 50 %, skal batteriet lades helt opp uten avbrudd.

- Er ladetilstanden over 50 %, skal batteriet lades opp kun dersom full driftsvarighet trengs ved neste bruk.

Hver uke

- Ved hyppig bruk skal batteriet lades opp helt og uten avbrudd minst en gang i uken.

Hver måned

• Hvis maskinen er midlertidig satt ut av drift (lagring): Utfør utjevningslading av batteriet.
• Se etter oksidering på batteripolene, børst av om nødvendig. Kontroller at forbindelseskablene sitter som de skal.
• Rengjør tetningene mellom bruktvannstanken og
  dekslet, og sjekk at det er tett. Skift ut om nødvendig.
• Kontroller syrekonsentrasjonen i cellene ved batterier som ikke er vedlikeholdsfrie.
• Bare R-rengjøringshode: Rengjør børstetunellen.
• Bare R-rengjøringshode: Trekk av vannfordelerbladet fra rengjøringshodet og rengjør vannkanalen. Figur U
• Skal maskinen ikke brukes over lengre tid, skal det settes bort med fulladede batterier. Batteriet må lades helt opp minst en gang i måneden.

Årlig

- La kundeservice utføre foreskrevet vedlikehold på maskinen.

Sikkerhetsinspeksjon/vedlikeholdskontrakt

Du kan avtale regelmessig sikkerhetsinspeksjon med forhandleren din, eller inngå en vedlikeholdskontrakt. Snakk med dem for råd.

Vedlikeholdsarbeid

Rengjøre turbinbeskyttelsessilen

1. Äpne dekslet på bruktvannstanken.
2. Trykk sammen läsekrokene.

Figur V

① Festekrok

② Flottør

③Turbinbeskyttelsessil

1. Trekk av flottøren.
2. Vri turbinbeskyttelsessilen mot klokken.
3. Ta ut turbinbeskyttelsessilen.
4. Rengjør turbinbeskyttelsessilen under rennende vann.
5. Sett inn turbinbeskyttelsessilen igjen.
6. Sett på flottøren.

Vend eller skift ut sugebladene dersom de er slitt

Dersom sugebladene er slitt, må de vendes eller skiftes ut. Sugebladene kan vendes 3 ganger, til alle 4 kantene er slitte.

1. Ta av sugebommen.

2. Skru ut stjernegrepene.

Figur W

① Stjernehåndtak

② Strammebând

③Innvendig del sugebom

④Strammelås

1. Trekk ut den innvendige delen av sugebommen.

2. Äpne strammelåsen.

3. Ta av strammebåndet.

4. Løsne sugebladene fra den innvendige delen.

Figur X

① Avstrykerblad

② Støtteblad

③Innvendig del sugebom

④Strammebänd

1. Trykk de vendte eller nye sugebladene på knottene på den innvendige delen av sugebommen.

2. Monter strammebändet.

3. Skyv den innvendige delen av sugebommen inn i overdelen.

4. Skru inn stjernegrepene og stram dem.

Rengjøre grovsmussilen

1. Äpne dekslet på bruktvannstanken.

Figur Y

① Grovsmussil

②Losil

1. Trekk opp grovsmussilen.

2. Rengjør grovsmussilen under rennende vann.

3. Sett grovsmussilen inn i bruktvannstanken.

Montere D-rengjøringshodet

1. Løft rengjøringshodets holder (se kapitlet «Grå intelligent nøkkel / ... / velge børsteform»).

2. Skyv rengjøringshodet under maskinen slik at slangen peker bakover.

3. Skyv rengjøringshodet kun halvveis under maskinen.

4. Trykk låsen til venstre og fjern dekselet fra rengjøringshodet.

Figur Z

①Làs

②Deksel

1. Koble rengjøringshodets strømkabel til maskinkabelen (like farger må møtes).

Figur AA

① Kabel maskin

② Strømkabel

1. Sett på dekselet og klikk det på plass.

2. Skyv rengjøringshodet til midt under maskinen.

3. Koble slangekoblingen på rengjøringshodet til slangen på maskinen.

Figur AB

① Slangekobling

② Slange

1. Sett lasken midt på rengjøringshodet, mellom gaflene på spaken.

Figur AC

① Holdestift

② Spak

③Laske

1. Rett inn holderen på rengjøringshodet slik at hullene i spaken og rengjøringshodet stemmer overens.

2. Før holdestiften gjennom hullene og sving ned låseplaten.

3. Skyv sylinderstiften inn i hullet i trekkstangen. Figur AD

①Trekkstang

② Sylinderstift

③Føringsbane

1. Skyv trekkstangen helt ned i føringsbanen på rengjøringshodet.

2. Sett låseplaten i føringsbanen og klikp på plass.

3. Gjenta fremgangsmåten med trekkstangen på motsatt side.

4. Sett i den grå intelligente nøkkelen.

5. Still inn børstetypen «Disk».

Demontere D-rengjøringshodet

1. Trykk inn läseplaten og swing opp trekkstangen. Figur AJ

①Läseplate

②Trekkstang

1. Den videre demonteringen skjer i omvendt rekkefølge av monteringen.

Montere R-rengjøringshodet

1. Skru ut skruene fra holderne.

2. Fjern begge holderne.

3. Skru ut skruen fra dekselet.

4. Fest begge trekkstengene til øyeboltene.

Figur AF

①Trekkstang

②Riflemutter

③Mutter

④ ∅yebolt

1. Skyv rengjøringshodet til midt under maskinen.

2. Fest begge trekkstengene til holderne (tiltrekkings-

moment: 25 Nm).

Figur AG

① Skrue M8x20

② Skive

③Holder

④Trekkstang

1. Sett lasken midt på rengjøringshodet, mellom gaflene på spaken.

Figur AH

① Spak

②Skive

③Fjærsplint

④Bolt

⑤Laske

1. Rett inn holderen på rengjøringshodet slik at hullene i spaken og rengjøringshodet stemmer overens.

2. Sett bolten gjennom gaffelen og lasken.

3. Tre en skive på bolten.

4. Sikre bolten med en fjærpinne

5. Koble slangekoblingen på rengjøringshodet til slangen på maskinen.

Figur AB

①Slangekobling

② Slange

1. Åpne lokket.

Figur AI

①Deksel

1. Koble rengjøringshodets strømkabel til maskinkabelen (like farger må møtes).

2. Sett på dekslet og fest det med skruen.

3. Plasser et vater parallelt med kjøreretningen ved siden av rengjøringshodet.

4. Rett inn rengjøringshodet vannrett ved å skru på rifleskruen og mutteren på øyebolten.

5. Gjenta justeringen på den andre siden av maskinen.

6. Sett i den grå intelligente nøkkelen.

7. Still inn børstetypen «Brush».

Bytte børstevalser

Merknad

1. Hev rengjøringshodet.

2. Trekk ut håndtaket for børsteskift.

Figur AL

1. Fjern lagerdekselet sammen med avstrykerbladet.

2. Trekk ut børstevalsen.

3. Sett inn den nye børstevalsen og sentrer den på medbringeren.

Figur AM

① Medbringer

②Opptaksdor

1. Monter lagerdekselet sammen med avstrykerbladet.

Merknad

Forsikre deg om at børstevalsen sitter på opptaksdoren og ikke under den.

1. Sving opp håndtaket for børsteskift la det gå i lås.

2. Gjenta fremgangsmåten på motsatt side.

Skifte skivebørster

1. Hev rengjøringshodet.

2. Trykk ned pedalen for børsteskift forbi motstanden. Figur AK

① Pedal for børsteskift

1. Trekk den 1. skivebørsten ut fra siden, under rengjø-ringshodet.

2. Hold den nye skivebørsten under rengjøringshodet, trykk opp og la den gå i lås.

3. Gjenta fremgangsmåten for den 2. skivebørsten.

Bytt sideskrubbe (ekstrautstyr)

1. Trykk ned spaken for skifting av børste. Figur AN

① Børste på siden

②Børst skift spak

Børsten faller ut av holderen.

1. Hold den nye børsten under sideskrubbedekket, trykk opp og la den gå i lås

1. Fjern sidebørsten.

2. Skyv på den nye sidebørsten.

3. Skru inn 3 skruer og stram dem.

Rengjøre filteret for rent vann

1. Tøm ferskvannet (se kapittel "Tapping av ferskvann").

2. Skru av dekslet til rentvannstanken.

Figur AO

① Filter rent vann

② Lokk rentvannstank

1. Ta ut filteret for rent vann og spyl det med rent vann.

2. Sett inn filteret for rent vann.

3. Skru på lokket til rentvannstanken.

Merk: Påse at slangetilkoblingen i lokket til rentvannstanken ligger på det dypeste punktet när det er skrudd fast.

Bistand ved feil

△FARE

Apparatet kan starte utilsiktet

Personer som jobber på enheten kan bli skadet. Trekk ut støpselet før alt arbeid på intelligent nøkkel. Før du utfører noe arbeid, må du trekke nettpluggen til den interne laderen ut av kontakten.

Koble fra batterikontakten før du utfører noe arbeid.

1. Tapp ut det brukte vannet.

2. Tøm det gjenværende ferskvannet.

Merknad

Hvis feilen ikke kan avhjelpes med følgende instruk- sjoner, må du kontakte kundeservice.

Feil som vises på displayet

Ved feil som vises på displayet, gjør du slik:

c Sett programbryteren på det forrige programmet. Hvis feilen oppstår igjen, må du utføre de riktige utbedringstiltakene i den angitte rekkefølgen. Nøkkelbryteren må stå på «0» og du må trykke på nødstoppbryteren.

- Feilvisning som tekst

a Følg instruksjonene på displayet

b Bekreft feilen ved å trykke på infoknappen.

Merknad

Feilmeldinger som ikke er oppført i tabellen under indikerer feil som ikke kan utbedres av operatøren. I dette tilfellet må du ringe kundeservice.

Feil Utbedring
Setebryter apne!! 1. Slipp gasspedalen.	2. Avlast kort førersetet, slik at styringen kan foreta en kontroll av setebryterens funksjon.
Gasspedal slipp! 1. Slipp gasspedalen.
Ingen Kjoreretning! 1. Ta kontakt med kundeservice.
Batteri utlade! 1. Lad opp batteriet.
Batteriespenning ulovlig! 1. Ta kontakt med kundeservice.
Lademodul defekt! 1. Sjekk laderen.
Rentvannstank tom 1. Fyll rentvannstanken.
Borstetrykk ikke nadd!	1. Kontroller børstene med hensyn til slitasje, skift ut om nødvendig.2. Kontroller rengjøringshodet med hensyn til funksjon: senk, løft.
Bruktvann full! 1. Tøm spillvannstanken.
Bremse defekt! 1. Stans kjøringen av maskinen.2. Ta kontakt med kundeservice.
kjoremotor for varm! avkjollingsfase 1.	Sett sikkerhetsbryteren i posisjon «0».2. La maskinen avkjøles i minst 15 minutter.3. Ta kontakt med kundeservice hvis dette gjentar seg.
Horn defekt!	1. Ta kontakt med kundeservice.
Topp CPU for varm! avkjolingsfase	1. Sett sikkerhetsbryteren i posisjon «0».2. La styringen avkjøles i minst 5 minutter.3. Reduser børstetrykket betydelig på grovt underlag.4. Ta kontakt med kundeservice hvis dette gjentar seg.
Borstedrif Overlast	1. Få justert børstenivået.

Feil uten skjerm

Feil Utbedring
Maskinen kan ikke startes	1. Ta plass på setet.2. Før du slår på sikkerhetsbryteren, må du ta foten av gasspedalen.3. Vri nøkkelbryteren til "1".4. Kontroller, ev. lad, batteriene.5. Sett apparatbryteren på "OFF".6. Vent i 10 sekunder.7. Sett programbryteren på ønsket program.8. Hvis mulig, bare kjør enheten på jevnt underlag.9. Kontroller parkeringsbremsen om nødvendig.Kontakt kundeservice dersom det oppstår en ny feil.
Vannmengden er ikke tilstrekkelig	1. Sjekk nivået på ferskvannet, fyll evt. Tanken helt slik at luften presses ut.2. Fjern og rens ferskvannsfilteret.3. Sett inn filteret og skru på hetten.4. Kun R-rengjøringshode: Trekk av vanndistribusjonen på rengjøringshodet.5. Kun R-rengjøringshode: Rengjør vannkanalen.6. Kontroller om slangene er tilstoppet, rengjør om nødvendig.
Sugeeffekten er for liten	1. Rengjør tetningene mellom bruktvannstanken og dekslet, og sjekk at det er tett. Skift ut om nødvendig.2. Kontroller turbinbeskyttelsessilen med hensyn til skitt, rengjør den om nødvendig.3. Rengjør sugebladene på sugebommen, vend eller skift ut om nødvendig.4. Lukk lokket på tappeslangen for spillvann.5. Lukk lokket på skyllesystemet for spillvannstanken.6. Kontroller om sugeslangen er tilstoppet, rengjør om nødvendig.7. Kontroller at sugeslangen er tett, skift ut om nødvendig.8. Kontroller innstillingen på sugebommen.
Rengjøringsresultatet er utilfredsstil- lende	1. Sett riktig rengjøringsprogram for rengjøringsoppgaven.2. Bruk egnede børster til rengjøringsoppgaven.3. Bruk et egnet rengjøringsmiddel til rengjøringsoppgaven.4. Senk hastigheten.5. Still inn kontakttrykket.6. Juster avstrykerleppene.7. Kontroller børstene med hensyn til slitasje, skift ut om nødvendig.8. Sjekk vanneffekten.
Børstene snur ikke	1. Reduser kontakttrykket.2. Kontroller om et fremmedlegeme blokkerer børsten, fjern eventuelt fremmedlegeme.3. Hvis motoren er overbelastet, la motoren kjøle seg ned.4. Sett apparatbryteren på "OFF".5. Vent i 10 sekunder.6. Sett programbryteren på ønsket program.7. Sjekk om pluggen til enheten er koblet til rengjøringshodet.
Maskinen bremser ikke	1. Opphev opplåsingen av bremsen (se «Montering / pakke ut / skyve maskinen av pallen»).
Avløpsslangen er tilstoppet	1. Åpne lokket på doseringsinnretningen.2. Trekk sugeslangen av sugestangen og lukk den for hånd.3. Sett programbryteren på "sug".Blokkeringen suges ut av avløpsslangen inn i spillvannstanken.
Vaskemiddeldoseringen fungerer ikke	1. Kan bare versjon: Ring kundeservice.

Garanti
Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle
landet. Eventuelle feil på apparatet repareres gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner,
vennligst henvend deg med kjøpskvitteringen til din for- handler eller nærmeste autoriserte kundeservice. (Se adresse på baksiden)

Tekniske spesifikasjoner

		R 75	D 75	R 85	D 90	D 110
Generelt
Kjørehastighet, maks. (Adv)	km/h	6 (10)	6 (10)	6 (10)	6 (10)	6 (10)
Teoretisk flateeffekt (adv)	m^2/h	4500 (7500)	4500 (7500)	5100 (8500)	5400 (9000)	6600
Teoretisk dekningsområde med sideskrubbedekk	m^2/h	-	-	5700 (9500)	6000 (10000)	-
Praktisk dekningsområde	m^2/h	3200 (5300)	3200 (5300)	3600 (6000)	3800 (6300)	4600
		R 75	D 75	R 85	D 90	D 110
Volum rent-/spillvannstank B 150 (B 200) I 150 (200) 150 (200) 150 (200) 150 (200) 150 (200) 150 (200)
Volum grovsmussbeholder I 7 - 9 --
Volum av rengjøringsmiddelstank (kan alternativ) I 5 5 5 5 5
Rengjøringsmiddeldosering % 0...3 0...3 0...3 0...3 0...3
Vanndosering l/min 0...7 0...7 0...7 0...7 0...7
Arealbelastning (med sjåfør og full rentvannstank)
Flatetrykk forhjul B 150 (B 200) N/mm	^2	0,94 (0,98) 0,94 (0,98) 0,94 (0,98) 0,94 (0,98) 0,94 (0,98)
Flatetrykk bakhjul B 150 (B 200)	N/mm ^2	0,51 (0,67) 0,51 (0,67) 0,51 (0,67) 0,51 (0,67) 0,51 (0,67)
Flatetrykk (vekt/parkeringsareal) (Adv) B 150 / B 200	kg/m ^2	599 (612) / 567 /--	599 (612) / 567 /--	599 (612) / 567 /--	599 (612) / 567 /--	599 (612) / 567 /--
Flatetrykk forhjul B 150 lavt hjultrykk	N/mm ^2	0,172	0,172	0,172	0,172	0,172
Flatetrykk bakhjul B 150 lavt hjultrykk venstre/høyre	N/mm ^2	0,221 / 0,228	0,221 / 0,228	0,221 / 0,228	0,221 / 0,228	0,221 / 0,228
Mål
Lengde B 150 (B 200)	mm	1690 (1940)	1690 (1940)	1690 (1940)	1690 (1940)	1690 (1940)
Bredde uten sugebom B 150 (B 200)	mm	810 (850)	810 (850)	910 (910)	980 (980)	1110
Høyde	mm	1390	1390	1390	1390	1390
Høyde med kalesje (ekstrautstyr)	mm	2060	2060	2060	2060	2060
Arbeidsbredde	mm	750	750	850	900	1100
Arbeidsbredde med sideskrubbedekk	mm	-	-	950	1000	-
Arbeidsbredde med sidekost	mm	1080	1080	1080	1080	1080
Dimensjoner emballasje LxBxH B 150 (B 200)	mm	1870x1120x1700(2040x1120x1800)	1870x1120x1700(2040x1120x1800)	1870x1120x1700(2040x1120x1800)	1870x1120x1700(2040x1120x1800)	1870x 1120x1700(2040x1120x1800)
Dekk
Forhjul, bredde (lavt hjultrykk)	mm	90 (235)	90 (235)	90 (235)	90 (235)	90 (235)
Forhjul, diameter (lavt hjultrykk)	mm	265 (290)	265 (290)	265 (290)	265 (290)	265 (290)
Bakhjul, bredde (lavt hjultrykk)	mm	75 (125)	75 (125)	75 (125)	75 (125)	75 (125)
Bakhjul, diameter (lavt hjultrykk)	mm	350 (350)	350 (350)	350 (350)	350 (350)	350 (350)
Vekt
Tillatt totalvekt B 150 (B 200)	kg	957 (994)	957 (994)	957 (994)	957 (994)	957 (994)
Egenvekt (transportvekt) B 150 (B 200)	kg	727 (699)	727 (699)	727 (699)	727 (699)	727 (699)
Børstetrykkraft, maks.	N (kg)	765 (78)	641 (65)	844 (86)	778 (79)	925 (94)
Børste kontakttrykk, maks.	N/m ^2 (g/cm ^2 )	27300 (280)	3700 (40)	26400 (270)	2800 (30)	2400 (25)
Effektspesifikasjoner apparat
Nominell spenning	V	36	36	36	36	36
Batterikapasitet	Ah (5 h)	170 / 180 / 240 /285	170 / 180 / 240 /285	170 / 180 / 240 /285	170 / 180 / 240 /285	170 / 180 / 240 /285
Gjennomsnittlig inngangseffekt (adv)	W	2300 (3200)	2200 (3100)	2600 (3500)	2400 (3300)	2500
Gjennomsnittlig effektbehov med sideskuredekk (Adv)	W	2400 (3300)	2300 (3200)	2700 (3600)	2500 (3400)	2600
Effekt fremdriftsmotor (adv)	W	600 (1400)	600 (1400)	600 (1400)	600 (1400)	600
Effekt sugeturbin	W	750	750	750	750	750
Effekt børstedrev	W	2 x 600	2 x 600	2 x 750	2 x 600	2 x 600
Beskyttelsesgrad		IPX3	IPX3	IPX3	IPX3	IPX3
Suge
Sugekraft, luftmengde	l/s	27,3 27,3 27,3 27,3 27,3
Vakuum (maks.)	kPa (mbar)	21,1 (211)	21,1 (211)	21,1 (211)	21,1 (211)	21,1 (211)
Rengjøringsbørster
Børstediameter	mm	105	410	105	450	550
Børstelengde	mm	700	-	800	-	-
Børsteturtall	1/min	1200	180	1200	180	180
Børstediameter sideskubbedekk	mm	-	-	220	220	-
Børsteturtall sideskrubbedekk	1/min	-	-	210	210	-
Intern lader
Nominell spenning	V	230	230	230	230	230
Frekvens	Hz	50-60	50-60	50-60	50-60	50-60
Strømforbruk	A	8	8	8	8	8
Omgivelsesbetingelser
Tillatt temperaturområde	°C	5..40	5..40	5..40	5..40	5..40
Vanntemperatur maks.	°C	50	50	50	50	50
Vanntrykk påfyllingssystem (tilleggsutstyr)	MPa (bar)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)
Vanntrykk bruktvannstank-splysystem (tilleggsutstyr)	MPa (bar)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)
Relativ luftfuktighet	%	20..90	20..90	20..90	20..90	20..90
Stigning
Stigning arbeidsområde maks. (adv)	%	10 (15)	10 (15)	10 (15)	10 (15)	10 (15)
Registrerte verdier iht. EN 60335-2-72
Händ-arm-vibrasjonsverdi	m/s ^2	<2,5 <2,5 <2,5 <2,5 <2,5
Sete-vibrasjonsverdi	m/s ^2	<2,5 <2,5 <2,5 <2,5 <2,5
Usikkerhet K	dB(A)	0,1	0,1	0,1	0,1	0,1
Lydtrykknivå L _PA normal drift	dB(A)	67	67	67	67	67
Usikkerhet K _PA	dB(A)	2	2	2	2	2
Lydeffektnivå L _WA + usikkerhet K _WA normal drift	dB(A)	85	85	85	85	85

				R 75	D 75	R 85	D 90	D 110
Sideskrubbedekk
E	f	f	e	k	t		W	-

Børstetrykkraft, maks. N (kg) -- 88 (9) 88 (9) -

Børste kontakttrykk, maks. N/m

^2 (g/cm ^2 ) -- 2943 (30) 2943 (30) -

Med forbehold om tekniske endringer.

EU-samsvarserklæring

Vi erklærer herved at maskinen beskrevet nedenfor på grunn av design og konstruksjon, samt i versjonen som vi har markedsført, oppfyller de relevante grunnleggen-de helse- og sikkerhetskravene i EU-direktivene.

Endringer på maskinen uten avtale med oss, gjør at denne erklæringen blir ugyldig.

Produkt: Gulvvasker med førersete

Type: 1.246-xxx

Gjeldende EU-direktiver

Anvendte nasjonale standarder

Undertegnede handler på vegne av og med fullmakt fra styret.

Dokumentasjonsfullmektig:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Växling av polaritet

Ansamling av farliga gaser under laddningen under tanken

Explosionsrisk
