BRUKSANVISNING DC722 DEWALT

DC725, DC727, DC735, DC737, DC745 TRÅDLØS KOMPAKT BOREMASKIN/SKRUTREKKER/SLAGBORMASKIN Gratulerer! Du har valgt et verktøy fra DEWALT. Mangeårig erfaring, grundig produktutvikling og nyskaping gjør DEWALT til en svært pålitelig partner for profesjonelle brukere av elektriske verktøy. Tekniske spesifi kasjoner DC720 DC721 DC722 DC725 DC727 DC730 DC731 Spenning V

(lydtrykk) dB(A 76 76 76 83 83 76 76

(lydeffekt usikkerhet) dB(A) 3 3 3 3 3 3 3 Totale vibrasjonverdier (triax vektor-sum) fastsatt i henhold til EN 60745: Vibrasjonsutstrålingsverdi a

(lydtrykk) dB(A 76 83 83 76 76 83

(lydeffekt usikkerhet) dB(A) 3 3 3 3 3 3 Totale vibrasjonverdier (triax vektor-sum) fastsatt i henhold til EN 60745: Vibrasjonsutstrålingsverdi a

h,ID = m/s² < 2,5 < 2,5 < 2,5 < 2,5 < 2,5 < 2,5 Usikkerhet K = m/s² 1,5 1,5 1,5 1,5 1,5 1,5 Ustrålingsnivået ved vibrasjon, som er angitt i denne informasjonen, er blitt målt i henhold til en standardisert test ved EN 60745 og kan benyttes når det gjelder å sammenligne et verktøy med et annet. Det kan gjerne benyttes som et første skritt når det gjelder å vurdere risikoen. ADVARSEL: Det utstrålingsnivået ved vibrasjon, som er oppgitt, representerer det verktøyet i hovedsaken blir brukt til Hvis verktøyet derimot tas i bruk på andre områder med forskjellig utstyr eller dårlig vedlikehold, vil utstrålingesnivået muligens avvike. Dette vil kunne øke utstrålingsnivået betydelig mens arbeidet pågår. En beregning av utstrålingsnivået ved vibrasjon bør også ta i betraktning den tiden verktøyet er slått av eller når det går på tomgang og ikke er i bruk. Dette vil nok redusere utstrålingsnivået betydelig så lenge arbeidet pågår. Identifiser ekstra sikkerhetstiltak som kan gi operatøren bedre beskyttelse fra virkning av vibrasjon, slike som: hold vedlike verktøyet og tilleggsutstyret, hold hendene varme, organiser arbeidsmønstret.NORSK

Batteritype NiCd/NiMH NiCd/NiMH/Li-Ion NiCd/NiMH Ca. ladetid min 30 40 60 (2,0 Ah batteripakker) (2,0 Ah batteripakker) (2,0 Ah batteripakker) Vekt kg 0,5 0,52 0,4 Sikringer: Europa 230 V verktøy 10 A, nettspenning Defi nisjoner: Retningslinjer for sikkerhet Definisjonene nedenfor beskriver alvorlighetsnivået de enkelte signalordene er. Les brukerhåndboken og vær spesielt oppmerksom på disse symbolene. FARE: Angir en eksisterende farlig situasjon som, og hvis den ikke unngås, vil føre til dødsfall eller alvorlig personskade. ADVARSEL: Angir en potensielt farlig situasjon som, og hvis den ikke unngås, kan føre til dødsfall eller alvorlig personskade. FORSIKTIG: Angir en potensielt farlig situasjon som, og hvis den ikke unngås, kan føre til mindre eller moderat personskade. MERK: Angir en arbeidsmåte som ikke er relatert til personskader, men som kan føre til skader på utstyr hvis den ikke unngås. Angir fare for elektrisk støt. Angir brannfare. EU-samsvarserklæring MASKINERIDIREKTIV DC720, DC721, DC722, DC725, DC727, DC730, DC731, DC732, DC735, DC737, DC742, DC743, DC745 DEWALT erklærer at de produktene som er beskrevet under ”tekniske data” er i samsvar med: 2006/42/EC; EN 60745-1, EN 60745-2-1, EN 60745-2-2. Disse produktene er også i samsvar med direktiv 2004/108/EC. For mer informasjon, vennligst kontakt DEWALT på følgende adresser eller se baksiden av håndboken. Undertegnede er ansvarlig for sammenstillingen av den tekniske filen og fremsetter denne erklæringen på vegne av DEWALT.NORSK

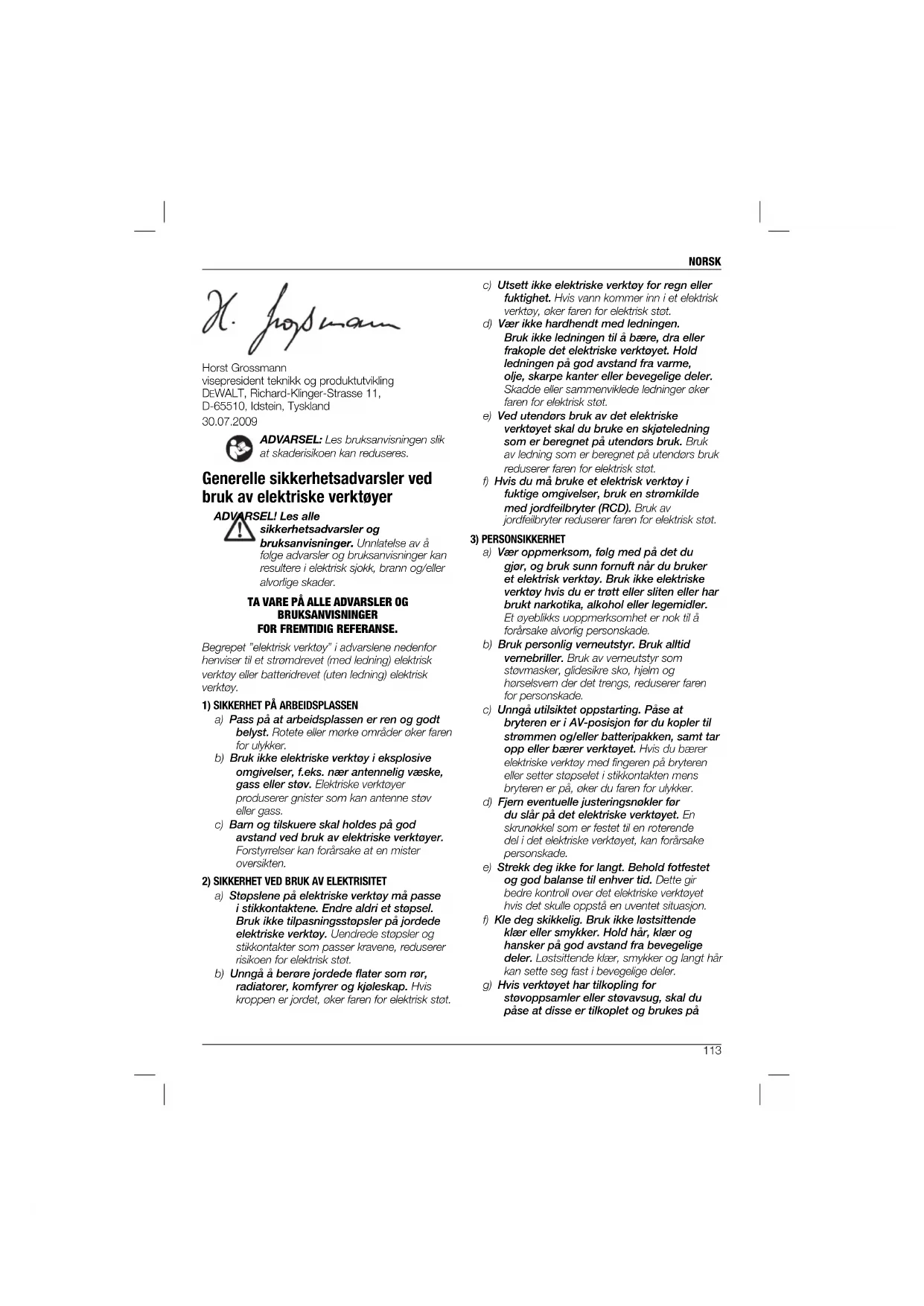

Horst Grossmann visepresident teknikk og produktutvikling

ADVARSEL: Les bruksanvisningen slik at skaderisikoen kan reduseres. Generelle sikkerhetsadvarsler ved bruk av elektriske verktøyer ADVARSEL! Les alle sikkerhetsadvarsler og bruksanvisninger. Unnlatelse av å følge advarsler og bruksanvisninger kan resultere i elektrisk sjokk, brann og/eller alvorlige skader.

a) Pass på at arbeidsplassen er ren og godt belyst. Rotete eller mørke områder øker faren for ulykker. b) Bruk ikke elektriske verktøy i eksplosive omgivelser, f.eks. nær antennelig væske, gass eller støv. Elektriske verktøyer produserer gnister som kan antenne støv eller gass. c) Barn og tilskuere skal holdes på god avstand ved bruk av elektriske verktøyer. Forstyrrelser kan forårsake at en mister oversikten.

2) SIKKERHET VED BRUK AV ELEKTRISITET

a) Støpslene på elektriske verktøy må passe i stikkontaktene. Endre aldri et støpsel. Bruk ikke tilpasningsstøpsler på jordede elektriske verktøy. Uendrede støpsler og stikkontakter som passer kravene, reduserer risikoen for elektrisk støt. b) Unngå å berøre jordede flater som rør, radiatorer, komfyrer og kjøleskap. Hvis kroppen er jordet, øker faren for elektrisk støt. c) Utsett ikke elektriske verktøy for regn eller fuktighet. Hvis vann kommer inn i et elektrisk verktøy, øker faren for elektrisk støt. d) Vær ikke hardhendt med ledningen. Bruk ikke ledningen til å bære, dra eller frakople det elektriske verktøyet. Hold ledningen på god avstand fra varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenviklede ledninger øker faren for elektrisk støt. e) Ved utendørs bruk av det elektriske verktøyet skal du bruke en skjøteledning som er beregnet på utendørs bruk. Bruk av ledning som er beregnet på utendørs bruk reduserer faren for elektrisk støt. f) Hvis du må bruke et elektrisk verktøy i fuktige omgivelser, bruk en strømkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter reduserer faren for elektrisk støt.

a) Vær oppmerksom, følg med på det du gjør, og bruk sunn fornuft når du bruker et elektrisk verktøy. Bruk ikke elektriske verktøy hvis du er trøtt eller sliten eller har brukt narkotika, alkohol eller legemidler. Et øyeblikks uoppmerksomhet er nok til å forårsake alvorlig personskade. b) Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk av verneutstyr som støvmasker, glidesikre sko, hjelm og hørselsvern der det trengs, reduserer faren for personskade. c) Unngå utilsiktet oppstarting. Påse at bryteren er i AV-posisjon før du kopler til strømmen og/eller batteripakken, samt tar opp eller bærer verktøyet. Hvis du bærer elektriske verktøy med fingeren på bryteren eller setter støpselet i stikkontakten mens bryteren er på, øker du faren for ulykker. d) Fjern eventuelle justeringsnøkler før du slår på det elektriske verktøyet. En skrunøkkel som er festet til en roterende del i det elektriske verktøyet, kan forårsake personskade. e) Strekk deg ikke for langt. Behold fotfestet og god balanse til enhver tid. Dette gir bedre kontroll over det elektriske verktøyet hvis det skulle oppstå en uventet situasjon. f) Kle deg skikkelig. Bruk ikke løstsittende klær eller smykker. Hold hår, klær og hansker på god avstand fra bevegelige deler. Løstsittende klær, smykker og langt hår kan sette seg fast i bevegelige deler. g) Hvis verktøyet har tilkopling for støvoppsamler eller støvavsug, skal du påse at disse er tilkoplet og brukes påNORSK

riktig måte. Bruk av støvoppsamler kan redusere farer som er forbundet med støv.

4) BRUK OG BEHANDLING AV ELEKTRISKE VERKTØY

a) Forsér ikke det elektriske verktøyet. Bruk riktig elektrisk verktøy til jobben. Det riktige verktøyet gjør jobben bedre og tryggere og med den hastigheten som er det konstruert for. b) Bruk ikke det elektriske verktøyet hvis det ikke går an å slå bryteren av og på. Verktøy som ikke kan styres med bryteren, er farlig og må repareres. c) Ta støpselet ut av kontakten og/eller ta batteripakken ut av det elektriske verktøyet, før du foretar justeringer, bytter tilbehør eller legger det bort til oppbevaring. Slike forebyggende sikkerhetstiltak reduserer faren for at det elektriske verktøyet startes utilsiktet. d) Oppbevar elektriske verktøy utilgjengelig for barn, og la ikke personer som ikke er kjent med verktøyet eller disse anvisningene, bruke verktøyet. Elektriske verktøy er farlige i hendene på ukyndige brukere. e) Vedlikehold av elektriske verktøy. Se etter feiljusteringer eller binding i bevegelige deler, skadde deler eller andre ting som kan påvirke det elektriske verktøyets funksjonalitet. Hvis det elektriske verktøyet er skadet, skal det repareres før bruk. Mange ulykker forårsakes av dårlig vedlikeholdte elektriske verktøy. f) Sørg for at skjæreverktøy alltid er skarpe og rene. Med riktig vedlikeholdte skjæreverktøy med skarpe skjærekanter oppstår det sjeldnere bindinger. Slike verktøy er dessuten lettere å håndtere. g) Bruk det elektriske verktøyet, tilbehør, bits osv. i samsvar med disse anvisningene. Ta også hensyn til arbeidsforholdene og jobben som skal utføres. Det kan være farlig å bruke det elektriske verktøyet til andre oppgaver enn det som er tiltenkt.

5) BRUK OG BEHANDLING AV BATTERIDREVNE VERKTØY

a) Batteriet skal bare lades med laderen som er angitt av produsenten. En lader som er beregnet på en bestemt batteripakke, kan medføre brannfare hvis den brukes med en annen batteripakke. b) Elektriske verktøy skal bare brukes med den angitte batteripakken. Bruk av andre batteripakker kan medføre risiko for personskade og brann. c) En batteripakke som ikke er i bruk, skal holdes på god avstand fra metallgjenstander som binders, mynter, nøkler, spiker, skruer og andre små metallgjenstander som kan skape kontakt mellom polene. Kortslutning av batteripolene kan forårsake forbrenning eller brann. d) Ved hardhendt behandling, kan det lekke væske fra batteriet. Unngå berøring. Skyll med vann hvis du kommer i kontakt med væsken. Oppsøk lege hvis væsken kommer i kontakt med øynene. Batterivæske kan forårsake irritasjon eller forbrenning.

a) Service på det elektriske verktøyet skal utføres av en kvalifisert servicetekniker som utelukkende bruker originale reservedeler. Slik sørger du for å ivareta det elektriske verktøyets sikkerhet. Ytterligere spesifi kke sikkerhetsregler for driller/trekkere/ meiselhammere

• Bruk ørebeskyttere ved bruk av slagbor. Det å være utsatt for støy kan forårsake tap av hørsel.

• Under utførelse av et arbeide, hold verktøyet i de isolerte gripeflatene der hvor skjæreverktøyet kan komme i kontakt med skjulte ledninger eller ledningen til selve verktøyet. Hvis skjæretilbehøret kommer i kontakt med en strømførende ledning, kan synlige metalldeler i verktøyet bli strømførende og gi brukeren elektrisk støt.

• Bruk hjelpehåndtakene som leveres sammen med verktøyet. Det å miste kontrollen kan forårsake personskade.

• Bruk klemmer eller en annen praktisk metode som er behjelpelig med å stabilisere arbeidet på et stabilt sted. Det å holde det arbeidet du skal gjøre i hånden eller opp mot kroppen er ustabilt og kan føre til at du mister kontrollen.

• Bruk ørebeskyttere når du borer over lengre perioder. Det å være utsatt for mye støy over lengre tid kan forårsake hørselstap. Midlertidig hørselstap eller alvorlige skader på trommehinnen kan oppstå fra høye lydnivåer som følge av slagboring.

• Bruk sikkerhetsbriller eller annen øyebeskyttelse. Hamring og boreoperasjoner kan forårsake at fliser flyr. Flagrende partikler kan forårsake permanent øyeskade.NORSK

• Slagbor og verktøy blir varme når de blir brukt. Bruk hansker når du er i berøring med dem. Øvrige farer Følgende farer er uløselig knyttet til bruken av sager: – Skader som skyldes berøring av de roterende delene eller varme deler på verktøyet Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan unngås. Disse er: – Hørselsskader. – Fare for å klemme fingrene når man bytter tilbehøret. – Helseskader som skyldes innånding av støv som oppstår ved arbeid med tre. – Fare for personskade pga. flygende partikler. – Fare for personskade ved langvarig bruk. Markeringer på verktøyet De følgende bildene er vist på verktøyet: Les brukerhåndboken før bruk.

POSISJON FOR DATOKODE

Datokoden, som også inkluderer produksjonsåret, står trykt på den delen av huset som utgjør koblingen mellom verktøyet og batteriet. Eksempel: 2010 XX XX Produksjonsår Viktige sikkerhetsinstruksjoner for alle batteriladere OPPBEVAR DISSE INSTRUKSJONENE: Denne manualen inneholder viktige sikkerhetsinstruksjoner og bruksanvisninger DE9130, DE9135 og DE9116 batteriladere.

• Før du bruker batteriet og laderen, må du lese alle instruksjonene og advarselsmerker på laderen, batteripakken, og produktet som bruker batteripakken. FARE: Fare for dødelig elektrosjokk. 230 volt er tilstede ved ladeterminalene. Stikk ikke inn ledende gjenstander. Dette kan medføre elektrisk sjokk eller dødelig elektrosjokk. ADVARSEL: Fare for elektrisk støt. Ikke la væske trenge inn i laderen. Elektrisk sjokk kan forekomme. ADVARSEL: Forbrenningsfare. For å redusere risikoen for skade, må du kun lade DEWALT oppladbare batterier. Andre typer batterier kan sprenges og forårsake personskade og andre skader. FORSIKTIG: Under visse omstendigheter, med laderen plugget inn i strømforsyningen, kan de eksponerte ladekontaktene inne i laderen kortsluttes av fremmedmateriale. Fremmedmaterialer av en ledende type kan være, men er ikke begrenset til, stålull, aluminiumfolie, eller oppbygning av metalliske partikler skal holdes bort fra laderommene. Trekk alltid ut laderen av kontakten når det ikke er en batteripakke i rommet. Frakoble laderen før rengjøring.

• IKKE forsøk å lade batteripakken med andre ladere enn de som er angitt i denne håndboken. Laderen og batteripakken er spesielt designet for å brukes sammen.

• Disse laderne er ikke ment til annen bruk enn lading av DEWALT oppladbare batterier. All annen bruk kan resultere i risiko for brann, elektrisk støt eller dødelig elektrosjokk.

• Påse at ledningen er plassert slik at den ikke kan bli tråkket på, snublet over, eller på andre måter skadet eller overbelastet.

• Ikke bruk skjøteledning hvis det ikke er absolutt nødvendig. Bruk av en feil skjøteledning kan resultere i brannrisiko, elektrisk sjokk eller dødelig elektrosjokk.

• En skjøtledning må ha tilstrekkelig ledningstykkelse (AWG eller American Wire Gauge) for sikkerhet. Jo lavere diameternummer av ledningen, desto større kapasitet av kabelen, det vil si at 16 diameter har mer kapasitet enn 18 diameter. Når du bruker mer enn én skjøteledning for å lage den totale lengden, påse at hver enkelt skjøteledning inneholder den minimale trådtykkelsen.

• Ikke plasser gjenstander oppå laderen, laderen må heller ikke plasseres på en myk overflate som kan blokkereNORSK

ventilasjonshullene og resultere i sterk intern varme. Plasser laderen på god avstand fra alle varmekilder. Laderen er ventilert gjennom slissene i toppen og bunnen av beholderen.

• Ikke bruk laderen med en skadet ledning eller støpsel - de må skiftes ut umiddelbart.

• Ikke bruk laderen om den har blitt slått hardt, blitt mistet eller på andre måter skadet. Ta den med til et autorisert servicesenter.

• Ikke demonter laderen; ta den med til et autorisert servicesenter når service eller reparasjon er påkrevd. Feilmontering kan medføre elektrisk sjokk, dødelig elektrosjokk eller brann.

• Frakoble laderen fra stikkontakten før rengjøring. Dette vil redusere risikoen for elektrisk sjokk. Fjerning av batteripakken vil ikke redusere denne risikoen.

• ALDRI forsøk å koble 2 ladere sammen.

• Laderen er designet for å brukes på standard 230 V elektrisk strøm for husholdningsartikler Ikke forsøk å bruke den på en annen spenning. Dette gjelder ikke billaderen.

TA VARE PÅ DISSE ANVISNINGENE

Ladere DE9130 og DE9116 lader aksepterer 7,2 – 18 V NiCd og NiMH batterier. DE9135 lader aksepterer 7,2 – 18 V NiCd, NiMH eller Li-Ion batterier. Disse laderne krever ingen justering og er laget slik at de skal være så enkle som mulig å bruke. Ladeprosedyre (fi g. 2) FARE: Fare for dødelig elektrosjokk. 230 volt er tilstede ved ladeterminalene. Ikke anvend strømførende gjenstander. Fare for elektrisk sjokk eller elektrisk støt.

3. Fullført oppladning indikeres av at den røde

lampen lyser hele tiden PÅ. Pakken er fullstendig ladet og kan nå brukes eller kan forbli i laderen. MERK: For å sikre maksimal ytelse og brukstid for NiCd-, NiMH- og Li-Ion-batterier, må batteriet lades i minimum 10 timer før første gangs bruk. Ladeprosess Se tabellen nedenfor når det gjelder ladestatus for batteripakken. Ladestatus lader – – – – – – Fullstendig ladet ––––––––––– varm/kald pakke forsinkelse ––– – ––– – skift ut batteripakke ••••••••••• problem •• •• •• •• Automatisk balansering av battericellene Modusen for automatisk balansering av battericellene balanserer de individuelle cellene i batteripakken for å utnytte kapasiteten maksimalt. Batteripakker skal balanseres en gang i uken eller når batteripakkens ytelse er svekket. Balanser batteripakken ved å legge batteriet i laderen på vanlig måte. La batteripakken ligge i laderen i minst 10 timer. Forsinkelse ved varm/kald batteripakke Hvis laderen registrerer at batteriet er for varmt eller for kaldt, legges det automatisk inn en forsinkelse som følge av dette. Batteriet blir ikke ladet før batteripakken har oppnådd riktig temperatur. Laderen går deretter automatisk til lademodus. Denne funksjonen gjør at batteriet varer lengst mulig.

KUN LI-ION BATTERIPAKKER

Li-Ion-batterier er konstruert med et Electronic Protection System (elektronisk beskyttelsessystem) som beskytter batteriet mot overbelastning, overoppheting eller dyputlading. Verktøyet vil automatisk slå seg av når det elektroniske beskyttelsessystemet aktiveres. Hvis dette oppstår, må Li-Ion-batteriet settes i laderen til det er fulladet. Viktige sikkerhetsinstruksjoner for alle batteripakkene Når du bestiller batteripakker for utskifting, påse at du inkluderer katalognummer og spenning. Sjekk tabellen på slutten av denne manualen for kompabilitet av ladere og batteripakker.NORSK

• Ikke oppbevar eller bruk verktøyet og batteripakken på steder hvor temperaturen kan nå eller overskride 40°C (slik som i skjul eller metallbygninger om sommeren). FARE: Forsøk aldri å åpne batteripakken av noen grunn. Ikke sett batteripakken inn i laderen hvis denne er sprukket eller skadet. Ikke klem, slipp eller skad batteripakken. Ikke bruk en batteripakke eller lader som har vårt utsatt for et kraftig støt, mistet på gulvet eller skadet på noen måte (f.eks. gjennomboret av en spiker, truffet med en hammer, tråkket på). Dette kan føre til elektrosjokk eller dødelig elektrosjokk. Skadede batteripakker må returneres til servicesenteret for å resirkuleres. FORSIKTIG: Legg verktøyet på siden på et stabilt underlag hvor det ikke utgjør noen fare for snubling eller velting. Noen verktøy med store batteripakker står oppreist på batteripakken, men kan lett slås over ende.

• Om batteri-innhold kommer i kontakt med huden din, vask øyeblikkelig område med mild såpe og vann. Om batterivæske kommer inn i øyet, skyll med vann over det åpne øyet i 15 minutter eller til irritasjon stopper. Om medisinsk tilsyn er nødvendig, er batterielektrolytt sammensatt av en blanding med flytende organiske karbonater og litiumsalt.

• Innholdet av åpnede battericeller kan forårsake åndedrettsirritasjon. Forsyn frisk luft. Om symptomene vedvarer, oppsøk medisinsk tilsyn. ADVARSEL: Forbrenningsfare. Batterivæske kan være brannfarlig om eksponert til gnister eller flammer. Batterihette (fi g. 3) En beskyttende batterihette dekker og beskytter kontaktene når batteripakken er tatt av. Hvis den beskyttende batterihetten ikke sitter på, kan løse metallgjenstander kortslutte kontaktene. Dette er brannfarlig og kan skade batteripakken.

1. Ta av den beskyttende batterihetten før du

setter batteripakken i laderen eller verktøy (fig. 3A).

2. Sett den beskyttende batterihetten over

kontaktene med en gang du tar batteripakken ut av laderen eller verktøyet (fig. 3B). ADVARSEL: Påse at den beskyttende batterihetten sitter på før du bærer en løs batteripakke eller legger den til oppbevaring. Batteripakke BATTERITYPE DC720, DC721, DC722, DC725 og DC727 opererer på 18 volt batteripakker. DC730, DC731, DC732, DC735 og DC737 opererer på 14,4 volt batteripakker. DC742, DC743 og DC745 bruker 12 volts- batteripakker.NORSK

1. Den ideelle lagringsplassen er kjølig og tørr og

ikke utsatt for direkte solskinn samt for sterk varme eller kulde. For optimal batteriytelse og levetid bør batteripakker lagres i romtemperatur når de ikke er i bruk. MERK: Li-Ion-batteripakker bør være fulladet når de legges bort til lagring.

2. Langvarig lagring vil ikke skade batteripakken

eller laderen. Under passende forhold kan de lagres i 5 år. Merker på lader og batteripakke Foruten symbolene i denne brukerhåndboken, viser merkene på laderen og batteripakken følgende symboler: Les brukerhåndboken før bruk. Batteriet lades. Batteriet er ladet. Defekt batteri. Forsinkelse ved varm/kald batteripakke. Stikk ikke inn ledende gjenstander. Lad ikke skadde batteripakker. Skal kun brukes med DEWALT batteripakker. Andre typer batteripakker kan sprekke og forårsake personskade og materiell skade. Skal ikke utsettes for vann. Defekte ledninger skal skiftes med en gang. Skal bare lades i temperaturer mellom 4 og 40°C. Ta hensyn til miljøet når batteripakken skal kasseres. Ikke brenn batteripakken NiMH, NiCd+ og Li-Ion. Lader NiMH- og NiCd-batteripakker. Lader Li-Ion batteripakker. Ladetid er angitt under tekniske spesifikasjoner. Pakkens innhold Pakken inneholder: 1 boremaskin/slagbor 2 batteripakker 1 lader 1 verktøykasse (bare K-modeller) 1 brukerhåndbok 1 diagram MERK: Batteripakker og ladere er ikke inkludert med N-modeller.

• Sjekk at det ikke har oppstått skade på verktøyet, delene eller tilbehøret under transport.

• Ta deg tid til å lese og gjøre deg godt kjent med brukerhåndboken før du tar verktøyet i bruk. Beskrivelse (fi g. 1) ADVARSEL: Verktøyet eller delene må aldri endres. Dette kan medføre materielle skader eller personskader. a. Bryter b. Forover/reversknapp c. Justeringskrave for dreiemoment d. Girvelger e. Arbeidslys f. Kjoks uten kile g. Batteripakke h. Batteriutløsningsknapper

TILTENKT BRUK Din drill/skrutrekker/meiselhammer er konstruert for profesjonell boring, slagboring og skrutrekking. MÅ IKKE brukes ved høy luftfuktighet eller nær antennelige væsker eller gasser. Disse boremaskinene/skrutrekkerne/slagborene er profesjonelle elektroverktøy. Pass på at barn IKKE rører ved dem. Det kreves overoppsyn når uerfarne operatører bruker disse verktøyene.NORSK

Sikkerhet ved bruk av elektrisitet Den elektriske motoren er kun beregnet på én bestemt spenning. Sjekk alltid at spenningen i batteripakken stemmer overens med spenningen på klassifiseringsskiltet. Sjekk også at spenningen i laderen stemmer overens med nettspenningen. Denne DEWALT-laderen er dobbeltisolert i samsvar med EN 60335. Det er derfor ikke påkrevd å bruke jordledning. Hvis ledningen er skadet må den skiftes ut med en spesialledning som kun er tilgjengelig gjennom DEWALTs serviceorganisasjon. Det å bruke skjøteledning Bruk ikke skjøteledning med mindre det er helt nødvendig. Bruk en godkjent skjøteledning som passer til inngangseffekten i laderen (se tekniske spesifikasjoner). Minste lederstørrelse er 1 mm

ADVARSEL: Ta alltid ut batteripakken før montering og justering. Slå alltid av verktøyet før du setter inn eller tar ut batteripakken. ADVARSEL: Bruk kun batteripakker og ladere fra DEWALT. Innsetting og fjerning av batteripakke fra verktøyet (fi g. 2) ADVARSEL: Risikoen for alvorlig personskader vil kunne reduseres ved at man slår av verktøyet og kobler fra batteripakken før det utføres justeringer eller montering/ demontering av tilbehør eller ekstrautstyr. Utilsiktet start kan forårsake personskade. MERK: Pass på at batteripakken er helt oppladet.

innsiden av verktøyshåndtaket (fig. 2).

2. Skyv batteripakken godt inn i håndtaket til du

hører at det låses på plass. VED FJERNING AV BATTERIPAKKEN FRA VERKTØYET

1. Trykk batteriets utløsningsknapper (h) og trekk

ut batteripakken fra verktøyshåndtaket.

2. Sett inn batteripakken i laderen som beskrevet i

laderavsnittet i denne manualen. BRUK Anvisninger for bruk ADVARSEL: Følg alltid sikkerhetsanvisninger og gjeldende forskrifter. ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble det fra strømkilden før du foretar eventuelle justeringer eller fjerner/ installerer tilleggsutstyr eller tilbehør. Korrekt plassering av hendene (fi g. 7) ADVARSEL: For å redusere faren for alvorlig personskade, skal man ALLTID ha hendene i korrekt posisjon, som vist. ADVARSEL: For å redusere faren for personskade, skal man ALLTID holde godt fast, for å være forberedt på en plutselig reaksjon. Korrekt plassering av hendene krever en hånd på toppen av drillen (k) som vist, med den andre hånden på hovedhåndtaket (i). Bryter for variabel hastighet (fi g. 1) Slå på verktøyet ved å klemme på utløseren (a). Slå av verktøyet ved å slippe opp utløseren. Verktøyet er utstyrt med en brems. Ambolten stopper så snart utløserbryteren er helt utløst. MERK: Uavbrutt bruk under ujevn hastighet anbefales ikke. Det kan skade bryteren og bør unngås. Forover/revers kontrollknapp (fi g. 1) En forover-/reversknapp (b) bestemmer retningen verktøyet skal brukes og tjener også som låseknapp. Ved valg av forover omdreining, frigjør utløserbryteren og trykk ned forover-/ reverskontrollknappen på høyre siden av verktøyet. Ved valg av revers, trykk ned forover-/ reverskontrollknappen på venstre siden av verktøyet. Midtstillingen på kontrollknappen låser verktøyet i av-stilling. Påse at avtrekkeren er i fri når stillingen på kontrollknappen forandres.NORSK

MERK: Første gang verktøyet brukes, etter å ha forandret rotasjonsretningen, kan det være at det høres et knepp når den startes opp. Dette er normalt og er ikke tegn på noe problem. Justeringskrave for dreiningsmomentet (fi g. 1) Verktøyet har en justerbar skrutrekkermekanisme til bruk ved boring og fjerning av et vidt spekter av fasongjern i mange størrelser, samt i noen modeller, en slagbormekanisme ved boring i mur. Rundt kraven (c) er tall, et borebitsymbol, og, på noen modeller, et slagborsymbol. Disse tallene brukes slik at en innstiller clutchen så den kan yte et viss dreiningsmoment. Jo høyere tallet på kraven, desto høyere er dreiningsmomentet og større er borene som kan brukes. Velg hvilke som helst numre og vri til det ønskede nummeret er på linje med pilen. Dobbeltgir (fi g. 1) Dobbeltgiregenskapen til bormaskinen/skrutrekkeren gir mulighet til å skifte gir og gir dermed større allsidighet. Ved valg av lav hastighet, høy innstilling av dreiningsmomentet, slå av verktøyet slik at det stopper. Skyv girvelgeren (d) forover (mot kjoks) som vist i Figur 1. Ved valg av høy hastighet, lavere innstilling av dreiningsmomentet, slå av verktøyet slik at det stopper. Skyv girvelgeren tilbake (bort fra kjoks). MERK: Ikke skift gir mens verktøyet er i gang. Hvis du har problemer med å skifte gir, pass på at dobbeltgirvelgeren er enten skjøvet helt framover eller helt bakover. Arbeidslys (fi g. 1) Det er et arbeidslys (e) plassert akkurat ovenfor utløserbryteren (a). Arbeidslyset blir slått på når utløserbryteren er skjøvet ned. MERK: Arbeidslyset er ment til opplysing av arbeidsoverflaten og er ikke ment til å bli benyttet som en lommelykt. Enkel hylsekjoks uten kile (fi g. 1) Verktøyet har en kjoks uten kile (f) med en roterende hylse som blir brukt ved enhåndsoperasjon av kjoks. For å sette inn et bor eller annet tilbehør, følg disse retningslinjene.

1. Lås utløseren i AV posisjon som tidligere

og bruk den andre hånden til å sikre verktøyet. Roter hylsen mot solen, langt nok slik at den aksepterer det ønskede tilbehøret.

3. Sett tilbehøret omtrent 19 mm inn i kjoks og

stram godt til ved å rotere kjokshylsen med solen med en hånd mens du holder verktøyet med den andre. Verktøyet er utstyrt med en automatisk spindellåsmekanisme. Dette gir anledning til å åpne og låse kjoksen med en hånd. For å kunne utløse tilbehøret, gjenta steg 2 ovenfor. ADVARSEL: Ikke forsøk å stramme boremaskinbitene (eller noe av tilbehøret) ved å ta tak i fremdelen av kjoksen og så slå på verktøyet. Det kan da oppstå skade på kjoksen samt også føre til personskade. Alltid lås utløserbryteren når du skifter tilbehør. Påse at du strammer kjoksen md en hånd på kjokshylsen og en hånd som holder verktøyet for å oppnå maksimal stramhet. Boreoperasjon (fi g. 4) ADVARSEL: Risikoen for alvorlig personskade kan reduseres ved å slå av verktøyet samt koble fra strømkilden før det utføres justeringer eller monteringer/ demonteringer av tilbehør eller ekstrautstyr. ADVARSEL: Slik at en kan redusere risikoen for personlig skade, påse at arbeidsstykket ALLTID er ankret eller klemt godt fast. Hvis det bores i tynt materiale, bruk en ”sikkerhets” blokk av tre som vil hjelpe til å forhindre skader på materialet.

1. Bruk kun skarpe bor. Til bruk på TRE, sett

innstillingen på lav hastighet og benytt slagbor, spissbor, vribor, eller hullsag. Til bruk på METALL, sett innstillingen på lav hastighet og benytt slagbor i stål, eller hullsag. Til bruk på MUR, slik som murstein, askestein, etc., benytt hardmetallspisser som er klassifiserte for slagboring. Bruk lav hastighet for bor større enn 10 mm.

2. Trykk alltid på boret etter en rett linje. Bruk nok

trykk til å holde boret i gang, men ikke trykk så hardt at du kveler motoren eller brekker av boret.

3. Hold verktøyet godt med begge hendene for å

5. For å minske kveling eller det at boret bryter

seg gjennom materialet, reduser trykket på boret og gradvis press boret gjennom den siste brøkdelen av hullet.

6. Hold motoren gående mens du drar boret ut av

et boret hullet. Dette vil være til hjelp til slik at det ikke setter seg fast.

7. Ved bruk av boremaskiner med vekslende

hastighet er det ikke nødvendig å lage til noe merke på forhånd der hvor det skal bores. Bruk sakte hastighet ved start på hullet og akselererer så ved å klemme avtrekkeren hardere ettersom hullet blir dypt nok til å bore uten at boret spretter ut. Bruk av slagbor (fi g. 5)

1. Snu kraven (c) til slagborsymbolet.

2. Velg innstillingen for høy hastighet ved å skyve

velgeren bakover (bort fra kjoks). VIKTIG: Bruk kun hardmetallspiss eller murverkbiter.

3. Legg akkurat nok trykk på slagboret slik at det

ikke får anledning til å sprette omkring for mye eller ikke vil ”ta tak”. For mye trykk vil forårsake saktere borehastighet, overoppheting og lavere borehastighet.

4. Bor rett, hold boret i rett vinkel i forhold til der

du borer. Ikke trykk på boret fra siden da dette kan resultere i at borsporene fylles, noe som vil forårsake at boret arbeider saktere.

5. Hvis slaghastigheten begynner å avta ved

boring, trekk boret delvis av hullet mens verktøyet fremdeles i gang for å hjelpe til med å rense rester fra hullet. MERK: En myk, jevn strøm av støv fra hullet tilsier riktig borehastighet. Skrutrekkeroperasjon (fi g. 6)

1. Velg det ønskede hastighet/

dreiningsmomentomfanget ved bruk av dobbeltgirvelgeren for å tilpasse hastigheten og dreiningsmomentet til den planlagte operasjonen.

2. Drei kraven, som justerer dreiningsmomentet,

til den ønskede posisjonen. Lavere tall indikerer lavere dreiningsmomentinnstillinger; høyere tall indikerer høyere dreiningsmomentinnstillinger.

4. Foreta gjerne en test på noen rester eller usatte

steder for å bestemme den riktige posisjonen for koplingskraven.

5. Start alltid med lavere

dreiningsmomentinnstillinger for så å gå opp til høyere dreiningsmomentinnstillinger slik at skader på arbeidet eller festeanordningen unngås. VEDLIKEHOLD Elektriske verktøy fra DEWALT er laget for langtidsbruk med minimalt vedlikehold. Kontinuerlig tilfredsstillende funksjonalitet er betinget av riktig behandling og regelmessig rengjøring av verktøyet. ADVARSEL: Reduser risikoen for alvorlig personskade: Slå av verktøyet og ta av batteripakken før du utfører justeringer eller monterer/demonterer tilbehør eller ekstrautstyr. Utilsiktet start kan forårsake personskade. Smøring Dette elektriske verktøyet trenger ikke smøring. Rengjøring ADVARSEL: Blås smuss og støv ut av verktøyhuset med tørr luft så ofte som du ser at smuss legger seg i og rundt lufteåpningene. Bruk godkjent øyebeskyttelse og godkjent støvmaske når du utfører denne prosedyren.NORSK

ADVARSEL: Aldri bruk oppløsningsmidler eller andre sterke kjemikalier for rengjøring av ikke- metalliske deler av verktøyet. Disse kjemikaliene kan svekke materialene brukt i disse delene. Bruk en klut fuktet kun med vann og mild såpe. Pass på at det aldri kommer væske inn i verktøyet. Legg aldri noen av verktøydelene i vann.

RENGJØRINGSINSTRUKSJONER FOR LADER

ADVARSEL: Fare for elektrisk støt. Frakople laderen fra vekselstrømkontakten før rengjøring. Smuss og fett kan fjernes fra eksteriøret av laderen ved bruk av en klut eller myk ikke-metallisk børste. Ikke bruk vann eller andre rengjøringsmidler. Ekstrautstyr ADVARSEL: Siden tilbehør som ikke leveres av DEWALT ikke er testet med dette produktet, kan det være farlig å bruke slikt tilbehør. Reduser risikoen for personskade ved å kun bruke tilbehør som anbefales av DEWALT sammen med dette produktet. Ta kontakt med en forhandler for informasjon om ekstrautstyr. Miljøvern Separat innsamling. Dette produktet skal ikke kastes sammen med vanlig husholdningsavfall. Hvis du en dag finner ut at DEWALT-produktet må skiftes eller du ikke lenger har bruk for det, skal du ikke kaste det sammen med det vanlige husholdningsavfallet. Sørg for at produktet innsamles separat. Separat innsamling av brukte produkter og pakkematerialer gjør det mulig å gjenvinne materialer og bruke dem på nytt. Gjenbruk av gjenvunne materialer reduserer forurensning og etterspørselen etter råvarer. Lokale forskrifter kan inneholde bestemmelser om separat innsamling av elektriske produkter fra hjemmet, ved søppelfyllinger eller hos forhandleren når du kjøper et nytt produkt.

EWALT har et anlegg for innsamling og gjenvinning av DEWALT-produkter som ikke kan brukes lenger. Send produktet til et autorisert servicesenter som kan samle inn produkter på dine vegne og anvende denne tjenesten. Finn nærmeste autoriserte servicesenter ved å ta kontakt med nærmeste D EWALT-kontor på adressen som er oppført i denne brukerhåndboken. Du finner også en liste over autoriserte servicesentre for DEWALT og utførlig informasjon om service og kontaktpersoner på Internett på www.2helpU.com. Oppladbar batteripakke Denne langtids batteripakken må lades på nytt når den ikke lenger produserer nok strøm til jobber som enkelt kunne utføres tidligere. Ta hensyn til miljøet når batteripakken må kasseres:

• Lad batteripakken helt ut, og ta den ut av verktøyet.

• Li-Ion, NiCd og NiMH-celler kan resirkuleres. Ta dem med til en forhandler eller et lokalt gjenvinningssenter. Innsamlede batteripakker blir gjenvunnet eller kassert på forsvarlig måte.NORSK

GARANTI DEWALT er overbevist om kvaliteten på produktene sine og tilbyr en enestående garanti for profesjonelle brukere av produktet. Denne garantierklæringen kommer i tillegg til, og har på ingen måte negativ innvirkning på, dine kontraktsmessige rettigheter som profesjonell bruker eller på dine lovfestede rettigheter som privat, ikke-profesjonell bruker. Garantien er gyldig innen områdene tilhørende medlemslandene i den Europeiske Union (EU) og det Europeiske Frihandelsområdet (EFTA).

• 30-DAGERS RISIKOFRI TILFREDSHETSGARANTI • Dersom du ikke er helt tilfreds med ytelsen til ditt D EWALT-verktøy, kan du ganske enkelt returnere det innen 30 dager, komplett med alle de originale komponentene slik du kjøpte det, til innkjøpsstedet for å få full refusjon. Produktet må ha blitt utsatt for rimelig slitasje og kvittering må fremvises.

• ET ÅRS GRATIS SERVICEKONTRAKT • Dersom du har behov for vedlikehold eller service på ditt DEWALT-verktøy i de første 12 månedene etter kjøpet, får du 1 service gratis. Den vil gjennomføres gratis hos en autorisert DEWALT reparatør. Kvittering må fremvises. Inkluderer arbeid. Ekskluderer tilbehør og reservedeler såfremt disse ikke sviktet under garantien.

• ET ÅRS FULL GARANTI • Dersom ditt D EWALT-produkt blir defekt på grunn av material- eller produksjonsfeil innen 12 måneder fra kjøpsdato, garanterer

EWALT å bytte ut alle defekte deler vederlagsfritt eller - etter vårt skjønn - å erstatte enheten vederlagsfritt, forutsatt at:

• Produktet ikke har blitt feilaktig anvendt;

• Produktet har blitt utsatt for rimelig slitasje;

• Reparasjoner ikke er blitt forsøkt av uautoriserte personer;

EWALT reparatører og informasjon om vår etter-salg service finner du på internett under: www.2helpU.com.PORTUGUÊS
