BRUKSANVISNING DWD014S DEWALT

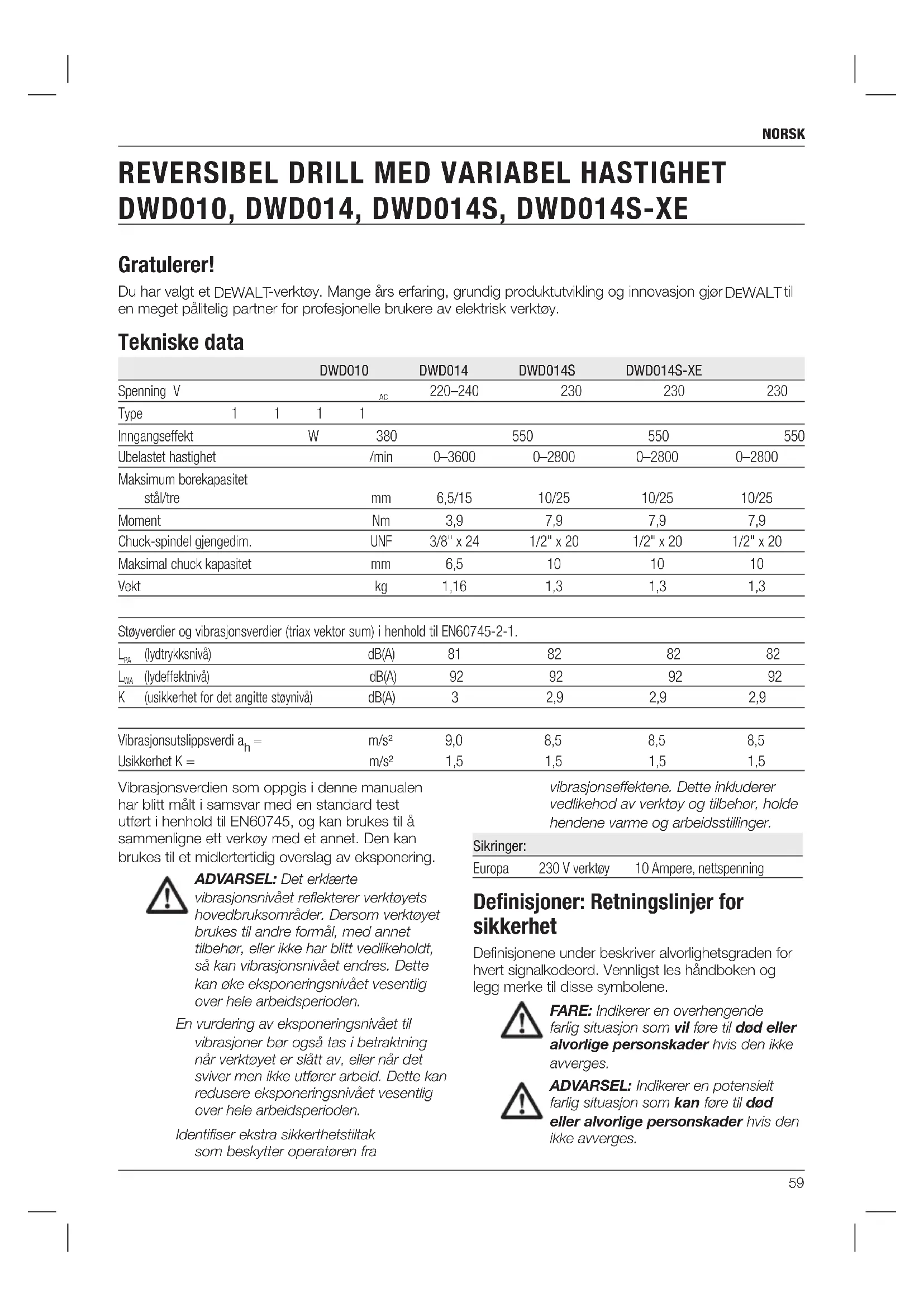

WALT, niet zijn getest in combinatie met dit59 norsk Gratulerer! Du har valgt et DeWALT -verktøy. Mange års erfaring, grundig produktutvikling og innovasjon gjør DeWALT til en meget pålitelig partner for profesjonelle brukere av elektrisk verktøy. Tekniske data

(lydtrykksnivå) dB(A) 81 82 82 82

(lydeffektnivå) dB(A) 92 92 92 92 K (usikkerhet for det angitte støynivå) dB(A) 3 2,9 2,9 2,9 Vibrasjonsutslippsverdi a

Norsk (oversatt fra de originale instruksjonene) Vibrasjonsverdien som oppgis i denne manualen har blitt målt i samsvar med en standard test utført i henhold til EN60745, og kan brukes til å sammenligne ett verkøy med et annet. Den kan brukes til et midlertertidig overslag av eksponering. ADVARSEL: Det erklærte vibrasjonsnivået reflekterer verktøyets hovedbruksområder. Dersom verktøyet brukes til andre formål, med annet tilbehør, eller ikke har blitt vedlikeholdt, så kan vibrasjonsnivået endres. Dette kan øke eksponeringsnivået vesentlig over hele arbeidsperioden. En vurdering av eksponeringsnivået til vibrasjoner bør også tas i betraktning når verktøyet er slått av, eller når det sviver men ikke utfører arbeid. Dette kan redusere eksponeringsnivået vesentlig over hele arbeidsperioden. Identifiser ekstra sikkerthetstiltak som beskytter operatøren fra vibrasjonseffektene. Dette inkluderer vedlikehod av verktøy og tilbehør, holde hendene varme og arbeidsstillinger. Sikringer: Europa 230 V verktøy 10 Ampere, nettspenning Definisjoner: Retningslinjer for sikkerhet Definisjonene under beskriver alvorlighetsgraden for hvert signalkodeord. Vennligst les håndboken og legg merke til disse symbolene. FARE: Indikerer en overhengende farlig situasjon som vil føre til død eller alvorlige personskader hvis den ikke avverges. ADVARSEL: Indikerer en potensielt farlig situasjon som kan føre til død eller alvorlige personskader hvis den ikke avverges.60 norsk resultere i elektrisk sjokk, brann og/eller alvorlige skader.

a) Pass på at arbeidsplassen er ren og godt belyst. Rotete eller mørke områder øker faren for ulykker. b) Bruk ikke elektriske verktøy i eksplosive omgivelser, f.eks. nær antennelig væske, gass eller støv. Elektriske verktøyer produserer gnister som kan antenne støv eller gass. c) Barn og tilskuere skal holdes på god avstand ved bruk av elektriske verktøyer. Forstyrrelser kan forårsake at en mister oversikten.

2) SIKKERHET VED BRUK AV ELEKTRISITET

a) Støpslene på elektriske verktøy må passe i stikkontaktene. Endre aldri et støpsel. Bruk ikke tilpasningsstøpsler på jordede elektriske verktøy. Uendrede støpsler og stikkontakter som passer kravene, reduserer risikoen for elektrisk støt. b) Unngå å berøre jordede flater som rør, radiatorer, komfyrer og kjøleskap. Hvis kroppen er jordet, øker faren for elektrisk støt. c) Utsett ikke elektriske verktøy for regn eller fuktighet. Hvis vann kommer inn i et elektrisk verktøy, øker faren for elektrisk støt. d) Vær ikke hardhendt med ledningen. Bruk ikke ledningen til å bære, dra eller frakople det elektriske verktøyet. Hold ledningen på god avstand fra varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenviklede ledninger øker faren for elektrisk støt. e) Ved utendørs bruk av det elektriske verktøyet skal du bruke en skjøteledning som er beregnet på utendørs bruk. Bruk av ledning som er beregnet på utendørs bruk reduserer faren for elektrisk støt. f) Hvis du må bruke et elektrisk verktøy i fuktige omgivelser, bruk en strømkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter reduserer faren for elektrisk støt.

a) Vær oppmerksom, følg med på det du gjør, og bruk sunn fornuft når du bruker et elektrisk verktøy. Bruk ikke elektriske verktøy hvis du er trøtt eller sliten eller har FORSIKTIG: Indikerer en potensielt farlig situasjon som kan føre til små eller moderate personskader hvis den ikke avverges. MERK: Angir en arbeidsmåte som ikke er relatert til personskader, men som kan føre til skader på utstyr hvis den ikke unngås. Betegner fare for elektrosjokk. Betegner fare for brann. EU-samsvarserklæring MASKINERIDIREKTIV

20.04.2016) og 2011/65/EU. For mer informasjon,

vennligst kontakt DeWALT på følgende adresser eller se baksiden av håndboken. Undertegnede er ansvarlig for sammenstillingen av den tekniske filen og fremsetter denne erklæringen på vegne av DeWALT

ADVARSEL: Les bruksanvisningen slik at skaderisikoen kan reduseres. Generelle sikkerhetsadvarsler ved bruk av elektriske verktøyer ADVARSEL! Les alle sikkerhetsadvarsler og bruksanvisninger. Unnlatelse av å følge advarsler og bruksanvisninger kan61 norsk verktøy er farlige i hendene på ukyndige brukere. e) Vedlikehold av elektriske verktøy. Se etter feiljusteringer eller binding i bevegelige deler, skadde deler eller andre ting som kan påvirke det elektriske verktøyets funksjonalitet. Hvis det elektriske verktøyet er skadet, skal det repareres før bruk. Mange ulykker forårsakes av dårlig vedlikeholdte elektriske verktøy. f) Sørg for at skjæreverktøy alltid er skarpe og rene. Med riktig vedlikeholdte skjæreverktøy med skarpe skjærekanter oppstår det sjeldnere bindinger. Slike verktøy er dessuten lettere å håndtere. g) Bruk det elektriske verktøyet, tilbehør, bits osv. i samsvar med disse anvisningene. Ta også hensyn til arbeidsforholdene og jobben som skal utføres. Det kan være farlig å bruke det elektriske verktøyet til andre oppgaver enn det som er tiltenkt.

a) Service på det elektriske verktøyet skal utføres av en kvalifisert servicetekniker som utelukkende bruker originale reservedeler. Slik sørger du for å ivareta det elektriske verktøyets sikkerhet. Ytterligere spesifikke sikkerhetsregler for driller

• Bruk hørselvern. Eksponering mot støy kan føre til tap av hørsel.

• Hold det elektriske verktøyet kun i isolerte gripeoverflater når du utfører operasjoner hvor kutteutstyret kan komme i kontakt med skjulte ledninger eller egen ledning. Kutteutstyr som kommer i kontakt med en strømførende ledning, kan føre til at eksponerte metalldeler på elektroverktøyet blir strømførende, og kan gi operatøren støt.

• Bruk klemmer eller en annen praktisk metode for å feste og støtte arbeidsstykket til en stabil plattform. Det er ikke stabilt nok å holde arbeidsstykket med hånden eller mot kroppen din. Dette kan føre til at du mister styringen.

• Bruk vernebriller eller annen øyebeskyttelse. Boring fører til at spon kan fly av gårde. Flygende spon kan føre til permanent øyeskade.

• Bitt og verktøy blir varme under bruk. Bruk hansker når du skal berøre disse.

• Hold håndtakene tørre, rene, frie for olje og smørefett. Vi anbefaler å bruke gummihansker. Dette gjør at du har bedre kontroll på verktøyet. brukt narkotika, alkohol eller legemidler. Et øyeblikks uoppmerksomhet er nok til å forårsake alvorlig personskade. b) Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk av verneutstyr som støvmasker, glidesikre sko, hjelm og hørselsvern der det trengs, reduserer faren for personskade. c) Unngå utilsiktet oppstarting. Påse at bryteren er i AV-posisjon før du kopler til strømmen og/eller batteripakken, samt tar opp eller bærer verktøyet. Hvis du bærer elektriske verktøy med fingeren på bryteren eller setter støpselet i stikkontakten mens bryteren er på, øker du faren for ulykker. d) Fjern eventuelle justeringsnøkler før du slår på det elektriske verktøyet. En skrunøkkel som er festet til en roterende del i det elektriske verktøyet, kan forårsake personskade. e) Strekk deg ikke for langt. Behold fotfestet og god balanse til enhver tid. Dette gir bedre kontroll over det elektriske verktøyet hvis det skulle oppstå en uventet situasjon. f) Kle deg skikkelig. Bruk ikke løstsittende klær eller smykker. Hold hår, klær og hansker på god avstand fra bevegelige deler. Løstsittende klær, smykker og langt hår kan sette seg fast i bevegelige deler. g) Hvis verktøyet har tilkopling for støvoppsamler eller støvavsug, skal du påse at disse er tilkoplet og brukes på riktig måte. Bruk av støvoppsamler kan redusere farer som er forbundet med støv.

4) BRUK OG BEHANDLING AV ELEKTRISKE VERKTØY

a) Forsér ikke det elektriske verktøyet. Bruk riktig elektrisk verktøy til jobben. Det riktige verktøyet gjør jobben bedre og tryggere og med den hastigheten som er det konstruert for. b) Bruk ikke det elektriske verktøyet hvis det ikke går an å slå bryteren av og på. Verktøy som ikke kan styres med bryteren, er farlig og må repareres. c) Ta støpselet ut av kontakten og/eller ta batteripakken ut av det elektriske verktøyet, før du foretar justeringer, bytter tilbehør eller legger det bort til oppbevaring. Slike forebyggende sikkerhetstiltak reduserer faren for at det elektriske verktøyet startes utilsiktet. d) Oppbevar elektriske verktøy utilgjengelig for barn, og la ikke personer som ikke er kjent med verktøyet eller disse anvisningene, bruke verktøyet. Elektriske62 norsk

• Ta deg tid til å lese grundig gjennom og forstå denne håndboken før bruk. Beskrivelse (fig. 1) ADVARSEL: Aldri modifiser elektroverktøyet eller noen del av det. Dette kan føre til materiell- eller personskader. A. Utløserbryter for variabel hastighet B. Låseknapp C. Glidebryter forover/revers D. Chuck E. Ledningsbeskyttelse F. Ledningssett G. Hastighetshjul (DWD014, DWD014S) H. Hovedhåndtak

TILTENKT BRUK Disse kraftige V.S.R. (variabel hastighet/reversibel) drillene er utformet for profesjonell boring. IKKE bruk når det er vått eller i nærheten av antennelige væsker eller gasser. Disse kraftige drillene er elektroverktøy for profesjonelle. IKKE la barn komme i kontakt med verktøyet. Uerfarne operatører trenger tilsyn når de bruker dette verktøyet.

serviceorganisasjon. Bruk av skjøteledning Dersom en skjøteledning er påkrevd, bruk en godkjent skjøteledning egnet for verktøyets strømforbruk (se tekniske data).

• Bruk hjelpehåndtakene dersom de leveres med verktøyet. Å miste kontroll kan forårsake personskade. ADVARSEL: Vi anbefaler bruk av en jordfeilsikring med en nominell strømverdi på 30mA eller mindre. Øvrige farer Følgende farer er uløselig knyttet til bruken av sager: – Skader som skyldes berøring av de roterende delene eller varme deler på verktøyet Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan unngås. Disse er: – Hørselsskader. – Fare for å klemme fingrene når man bytter tilbehøret. – Helseskader som skyldes innånding av støv som oppstår ved arbeid med tre. – Fare for personskade pga. flygende partikler. – Fare for personskade ved langvarig bruk. Merking på verktøyet Følgende piktogrammer vises på verktøyet: Les instruksjonshåndboken før bruk. Bruk hørselvern. Bruk vernebriller. DATOKODE PLASSERING (FIG. 1) Datokoden (I), som også inkluderer produksjonsåret, er trykket på huset. Eksempel: 2016 XX XX Produksjonsår Pakkens innhold Pakken inneholder: 1 Drill 1 Chuck-nøkkel (DWD010, DWD014) 1 Instruksjonshåndbok

• Se etter skader på verktøyet, deler eller tilbehør som kan ha oppstått under transport.63 norsk Nøkkelchuck (fig. 1, 4–6)

en hånd og bruk den andre hånden til å rotere den forreste halvdelen mot urviseren, som vist i Figur4. Roter den langt nok, slik at chucken åpnes nok til å ta i mot det ønskede tilbehøret.

2. Sett bittet eller annet utstyr ca. 19 mm (3/4")

inn i chucken og stram godt til ved å holde på bakre halvdel av chucken og vri den fremre delen med urviseren. Når chucken er nesten strammet til, hører du en klikkelyd. Etter 4–6 klikk er chucken godt strammet til rundt utstyret.

3. For å frigjøre utstyret, gjentar du trinn 1 over.

ADVARSEL: Ikke forsøk å stramme til drillbitt (eller annet utstyr) ved å ta tak i den fremre delen av chucken og slå verktøyet på. Dette kan føre til personskade og materielle skader. FJERNING AV NØKKELLØS CHUCK (FIG. 5) Stram chucken til rundt den korteste enden av en sekskantet nøkkel (ikke inkludert). Ved å bruke en myk hammer eller en trekloss, slår du den lengste enden mot urviseren. Chucken vil da løsne slik at den kan skrues løs for hånd. INSTALLASJON AV NØKKELLØS CHUCK (FIG. 6) Skru chucken på for hånd så langt som den går. Stram chucken til rundt den korteste enden av en sekskantet nøkkel (ikke inkludert) og slå den lengste enden med urviseren med en myk hammer. BRUK Bruksanvisning ADVARSEL: Ta alltid hensyn til sikkerhetsinstruksjonene og gjeldende forskrifter. ADVARSEL: For å redusere faren for personskader, slå av enheten og koble verktøyet fra strømforsyningen før du installerer eller tar av utstyr, før justering eller skifte av oppsett, eller når du foretar reparasjoner. Forsikre deg om at utløserbryteren er i stillingen AV. En utilsiktet oppstart kan føre til personskader. Minimum lederstørrelse er 1,5 mm

ADVARSEL: For å redusere faren for personskader, slå av enheten og koble verktøyet fra strømforsyningen før du installerer eller tar av utstyr, før justering eller skifte av oppsett, eller når du foretar reparasjoner. Forsikre deg om at utløserbryteren er i stillingen AV. En utilsiktet oppstart kan føre til personskader. Revers-spak (fig. 1) Forover-/reversbryteren (C) brukes for å ta tilbake bits fra tette hull og å fjerne skruer. Den er plassert over utløserbryteren. For å reversere motoren, slipp utløserbryteren FØRST og beveg forover-/reversbryteren til høyre (når du holder drillen i drifstposisjonen). Etter reversdrift må spaken alltid settes tilbake til framoverdrift. Nøkkelchuck (fig. 1, 2, 3) DWD010, DWD014 DWD010 og DWD014 har chuck med nøkkel (D). FOR Å SETTE INN ET BOR ELLER ANNET UTSTYR:

1. Åpne chuck-kjevene ved å vri på kragen for

hånd og sett skaftet på bittet ca. 19 mm (3/4") inn i chucken. Stram kragen til for hånd.

2. Sett chuck-nøkkelen inn i hvert av de tre hullene

og stram til i retning med urviseren. Det er viktig å stramme til chucken med alle tre hullene. For å frigjøre bittet vrir du chucken mot urviseren i kun ett hull. Løsne deretter chucken for hånd. FJERNING AV NØKKELCHUCK (FIG. 2) Stram chucken til rundt den korteste enden av en sekskantet nøkkel. Bruk en myk hammer for å slå nøkkelen hardt mot urviseren, sett fra fronten av verktøyet. Chucken vil da løsne slik at den kan fjernes for hånd. INSTALLASJON AV NØKKELCHUCK (FIG. 3) Skru chucken på for hånd så langt som den går. Sett inn den korteste enden av en sekskantet nøkkel og slå den med urviseren med en myk hammer.64 norsk ADVARSEL: For å redusere faren for personskade, må du ALLTID sørge for at arbeidsstykket er forankret eller godt fastklemt. Ved boring av tynne materialer, må du bruke en treblokk bak for å unngå skader på materialet.

1. Bruk kun skarpe drillbitt. For TRE, bruk

innstillingen for lav fart og spiralbor, flatbor, power-spiralbor eller hullsag. For METALL, bruk innstilling for lav fart og stålspiralbor eller hullsag.

2. Utøv alltid trykk i rett linje med bittet. Bruk nok

trykk til at boret griper, men ikke skyv så hardt at motoren stopper eller bittet flytter seg.

3. Hold verktøyet godt fast med begge hender for

å kontrollere torsjonskraften til drillen. FORSIKTIG: Drillen kan stanse ved overbelastning og føre til en plutselig vridning. Forvent alltid en stans. Hold verktøyet godt fast for å kontrollere torsjonskraften og unngå personskader.

5. For å minimere fastkjøring eller gjennombrudd

på materialet, må du redusere trykket på drillen og føre bittet forsiktig gjennom den siste delen av hullet.

6. Hold motoren i gang når du trekker bittet tilbake

ut av borehullet. Dette vil bidra til å forhindre fastsetting.

7. For driller med variabel hastighet er det ikke

nødvendig med en senterutstansing i det punktet som skal bores. Bruk lav hastighet i begynnelsen av hullet og øk hastigheten ved å trykke bryteren hardere inn når hullet er dypt nok til å bore uten at boret hopper ut.

Begynn å bore med lav hastighet og øk til full hastighet med et fast trykk på verktøyet. En rolig, jevn flyt med metallspon tyder på at borehastigheten er korrekt. Bruk skjærevæske når du borer i metall. Unntakene er støpejern og messing, som skal bores tørt. MERK: Store [8 mm (5/16") til 13 mm (1/2")] hull i stål er enklere å lage dersom du først borer et styrehull [4 mm (5/32") til 5 mm (3/16")]. Utløserbryter (fig. 1) Trykk utløserbryteren for å starte drillen; slipp utløserbryteren for å stanse verktøyet. MERK: Bruk lav hastighet for starthull uten senterutstansing, boring i metall eller plast, skruing eller ved boring i keramikk. Høyere hastigheter er bedre ved boring i tre og komposittplater og ved bruk av slipe- og poleringsutstyr. VARIABEL HASTIGHET En utløserbryter (A) for variabel hastighet muliggjør hastighetskontroll — jo lenger inn bryteren trykkes, jo høyere hastighet har drillen. For kontinuerlig bruk, trykk og hold inne bryteren for variabel hastighet, skyv låseknappen (B) opp, slipp deretter bryteren. For å stanse kontinuerlig drift trykker du kort på bryteren og slipper den opp igjen. Slå alltid av verktøyet når du er ferdig med arbeidet og før du trekker ut kontakten. Bryter for variabel hastighet (fig. 1)

For å redusere hastigheten, vri bryteren (G) mot urviseren. For åøke hastigheten, vri bryteren med urviseren. Korrekt plassering av hendene (fig. 7) ADVARSEL: For å redusere faren for personskade, skal man ALLTID ha hendene i korrekt posisjon, som vist i figur 7. ADVARSEL: For å redusere faren for personskade, skal man ALLTID holde godt fast, for å være forberedt på en plutselig reaksjon. Riktig posisjon for hendene krever en hånd under huset, med den andre hånden på hovedhåndtaket(H). Boring ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble det fra strømkilden før du foretar eventuelle justeringer eller fjerner/ installerer tilleggsutstyr eller tilbehør.65 norsk ADVARSEL: Aldri bruk oppløsningsmidler eller andre sterke kjemikalier for rengjøring av ikke- metalliske deler av verktøyet. Disse kjemikaliene kan svekke materialene brukt i disse delene. Bruk en klut fuktet kun med vann og mild såpe. Pass på at det aldri kommer væske inn i verktøyet. Legg aldri noen av verktøydelene i vann. Ekstrautstyr ADVARSEL: Siden tilbehør som ikke leveres av D

WALT ikke er testet med dette produktet, kan det være farlig å bruke slikt tilbehør. Reduser risikoen for personskade ved å kun bruke tilbehør som anbefales av D

WALT sammen med dette produktet. FORSIKTIG: For å redusere faren for skader, bør følgende utstyr kun brukes i størrelser opp til det som er angitt som maksimalt i de tekniske dataene. Konsulter din forhandler for ytterligere informasjon om egnet ekstrautstyr. Beskyttelse av miljøet Separat innsamling. Produkter og batterier merket med dette symbolet skal ikke kastes i vanlig husholdningsavfall. Produkter og batterier inneholder materialer som kan gjenvinnes eller gjenbrukes, som reduserer behovet for råmaterialer. Vennligst lever elektriske produkter og batterier til gjenbruk i henhold til lokale regler. Mer informasjon får du på www.2helpU.com.

Begynn å bore med lav hastighet og øk til full hastighet med et fast trykk på verktøyet. Hull i tre kan lages ved å bruke det samme spiralboret som ved boring i metall. Disse bittene kan bli overopphetede hvis de ikke tas ofte ut for å fjerne spon fra rillene. Hvis det er sannsynlig at arbeidsstykket kan flise seg opp, må det støttes opp med en treblokk. VEDLIKEHOLD Ditt D

WALT elektriske verktøy er designet for å virke over en lang tidsperiode med et minimum av vedlikehold. Kontinuerlig tilfredsstillende drift avhenger av tilfredsstillende stell av verktøyet og regelmessig renhold. ADVARSEL: For å redusere faren for personskader, slå av enheten og koble verktøyet fra strømforsyningen før du installerer eller tar av utstyr, før justering eller skifte av oppsett, eller når du foretar reparasjoner. Forsikre deg om at utløserbryteren er i stillingen AV. En utilsiktet oppstart kan føre til personskader. Motorbørster DeWALT bruker et avansert børstesystem som stanser drillen automatisk når børstene er utslitt. Dette forhindrer alvorlig skade på motoren. Nye børster er tilgjengelig hos godkjente DeWALT

servicesentre. Bruk alltid identiske reservedeler. Smøring Dette elektriske verktøyet trenger ikke smøring. Rengjøring ADVARSEL: Blås smuss og støv ut av verktøyhuset med tørr luft så ofte som du ser at smuss legger seg i og rundt lufteåpningene. Bruk godkjent øyebeskyttelse og godkjent støvmaske når du utfører denne prosedyren.66 português Parabéns! Optou por uma ferramenta da DeWALT . Longos anos de experiência, um desenvolvimento meticuloso dos seus produtos e um grande espírito de inovação são apenas alguns dos argumentos que fazem da DeWALT
