MANUALE UTENTE DWD014S DEWALT

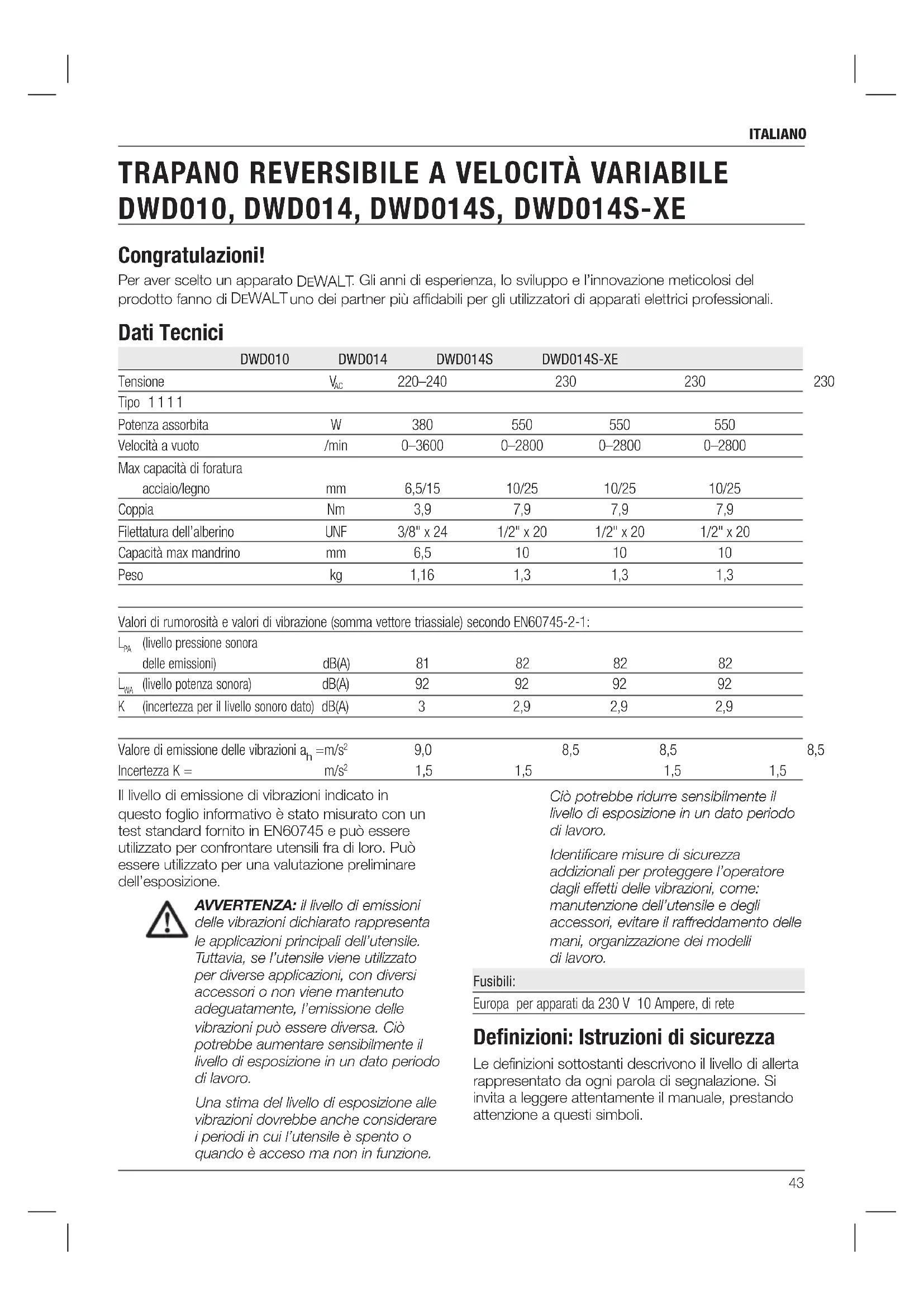

220–240 230 230 230 Tipo 1 1 1 1 Potenza assorbita W 380 550 550 550 Velocità a vuoto /min 0–3600 0–2800 0–2800 0–2800 Max capacità di foratura acciaio/legno mm 6,5/15 10/25 10/25 10/25 Coppia Nm 3,9 7,9 7,9 7,9 Filettatura dell’alberino UNF 3/8" x 24 1/2" x 20 1/2" x 20 1/2" x 20 Capacità max mandrino mm 6,5 10 10 10 Peso kg 1,16 1,3 1,3 1,3 Valori di rumorosità e valori di vibrazione (somma vettore triassiale) secondo EN60745-2-1:

(livello pressione sonora delle emissioni) dB(A) 81 82 82 82

(livello potenza sonora) dB(A) 92 92 92 92 K (incertezza per il livello sonoro dato) dB(A) 3 2,9 2,9 2,9 Valore di emissione delle vibrazioni a

9,0 8,5 8,5 8,5 Incertezza K = m/s

Italiano (tradotto dalle istruzioni originali) Il livello di emissione di vibrazioni indicato in questo foglio informativo è stato misurato con un test standard fornito in EN60745 e può essere utilizzato per confrontare utensili fra di loro. Può essere utilizzato per una valutazione preliminare dell’esposizione. AVVERTENZA: il livello di emissioni delle vibrazioni dichiarato rappresenta le applicazioni principali dell’utensile. Tuttavia, se l’utensile viene utilizzato per diverse applicazioni, con diversi accessori o non viene mantenuto adeguatamente, l’emissione delle vibrazioni può essere diversa. Ciò potrebbe aumentare sensibilmente il livello di esposizione in un dato periodo di lavoro. Una stima del livello di esposizione alle vibrazioni dovrebbe anche considerare i periodi in cui l’utensile è spento o quando è acceso ma non in funzione. Ciò potrebbe ridurre sensibilmente il livello di esposizione in un dato periodo di lavoro. Identificare misure di sicurezza addizionali per proteggere l’operatore dagli effetti delle vibrazioni, come: manutenzione dell’utensile e degli accessori, evitare il raffreddamento delle mani, organizzazione dei modelli di lavoro. Fusibili: Europa per apparati da 230 V 10 Ampere, di rete Definizioni: Istruzioni di sicurezza Le definizioni sottostanti descrivono il livello di allerta rappresentato da ogni parola di segnalazione. Si invita a leggere attentamente il manuale, prestando attenzione a questi simboli.44 italiano AVVERTENZA: per ridurre il rischio di lesioni, leggere attentamente il manuale di istruzioni. Avvertenze generali relative alla sicurezza degli elettroutensili AVVERTENZA! Leggere tutte le istruzioni e le avvertenze relative alla sicurezza. La mancata osservanza delle avvertenze e delle istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi.

Il termine “elettroutensile” utilizzato nelle avvertenze fa riferimento sia agli elettroutensili alimentati da rete (tramite cavo), sia a quelli alimentati a batteria (cordless).

1) SICUREZZA DELL’AMBIENTE DI LAVORO

a) Mantenere l’ambiente di lavoro pulito e ben illuminato. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti. b) Non utilizzare gli elettroutensili in atmosfere esplosive, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili generano scintille che possono provocare l’accensione di polvere o fumi. c) Durante l’uso di un elettroutensile, tenere lontani i bambini e qualsiasi altra persona che si trovi nelle vicinanze. Le distrazioni possono provocare la perdita di controllo.

2) SICUREZZA DAL PUNTO DI VISTA ELETTRICO

a) Le spine dell’elettroutensile devono essere adatte alla presa di rete. Non modificare mai la spina in alcun modo. Non utilizzare adattatori con gli elettroutensili con collegamento a terra (a massa). Per ridurre il rischio di scosse elettriche evitare di modificare le spine e utilizzare sempre le prese appropriate. b) Evitare il contatto delle parti del corpo con superfici collegate a terra, quali condotti, radiatori, fornelli e frigoriferi. Se il proprio corpo è collegato a terra, il rischio di scosse elettriche aumenta. c) Non esporre gli elettroutensili alla pioggia o all’umidità. L’ingresso di acqua in un elettroutensile aumenta il rischio di scosse elettriche. d) Utilizzare il cavo correttamente. Non utilizzare mai il cavo per spostare, tirare o scollegare l’elettroutensile. Tenere il cavo PERICOLO: indica una situazione di pericolo imminente che, se non evitata, provoca lesioni gravi o addirittura mortali. AVVERTENZA: indica una situazione potenzialmente pericolosa che, se non evitata, può causare morte o gravi lesioni. ATTENZIONE: indica una situazione potenzialmente pericolosa che, se non evitata, potrebbe provocare lesioni di gravità lieve o media. AVVISO: indica una situazione non in grado di causare lesioni personali ma che, se non evitata, potrebbe provocare danni materiali. Evidenzia il rischio di scossa elettrica. Evidenzia il rischio d’incendio. Dichiarazione di conformità CE DIRETTIVA MACCHINE

DeWALT dichiara che i prodotti qui descritti nei Dati tecnici sono conformi alle normative: 2006/42/CE, EN60745-1:2009+A11:2010, EN60745-2-1:2010. Questi prodotti sono anche conformi alla Direttiva 2004/108/CE (fino al 19.04.2016), 2014/30/UE (dal 20.04.2016) e 2011/65/UE. Per ulteriori informazioni, contattare DeWALT all’indirizzo seguente o vedere sul retro del manuale. Il firmatario è responsabile della compilazione del documento tecnico e rende questa dichiarazione per conto di DeWALT

Markus Rompel Direttore Progettazione DeWALT , Richard-Klinger-Strase 11, D-65510, Idstein, Germania

italiano lunghi possono rimanere impigliati nelle parti in movimento. g) Se la dotazione comprende dispositivi per il collegamento di sistemi di estrazione e raccolta della polvere, collegarli e utilizzarli in modo corretto. La raccolta della polvere può ridurre i pericoli legati alla polvere.

4) USO E MANUTENZIONE DELL’ELETTROUTENSILE

a) Non forzare l’elettroutensile. Utilizzare l’elettroutensile adatto alla situazione. L’elettroutensile svolge il lavoro nel modo migliore e più sicuro quando usato nelle condizioni per cui è stato progettato. b) Non utilizzare l’elettroutensile se l’interruttore non consente di accenderlo e spegnerlo. Qualsiasi elettroutensile che non possa essere controllato con l’interruttore è pericoloso e deve essere riparato. c) Disconnettere la presa dalla fonte di corrente e/o dal il blocco batteria dell’elettroutensile prima di effettuare qualsiasi tipo di regolazione, prima di cambiare accessori o riporre l’elettroutensile. Tali misure di sicurezza preventive riducono il rischio di accensione accidentale dell’elettroutensile. d) Tenere gli elettroutensili lontano dalla portata dei bambini ed evitarne l’uso da parte di persone che hanno poca familiarità con l’elettroutensile e con le presenti istruzioni. Gli elettroutensili sono pericolosi nelle mani di persone non addestrate. e) Effettuare la manutenzione degli elettroutensili. Verificare che non vi siano errori di allineamento o grippaggio delle parti in movimento, parti rotte e altre situazioni che potrebbero influire sull’uso dell’elettroutensile. In caso di danni, riparare l’elettroutensile prima dell’uso. Molti incidenti sono provocati da elettroutensili su cui non è stata effettuata la corretta manutenzione. f) Tenere gli utensili da taglio affilati e puliti. La manutenzione corretta degli utensili da taglio con bordi affilati riduce le probabilità di grippaggio e facilita il controllo. g) Utilizzare l’elettroutensile, gli accessori, gli utensili da taglio e così via secondo le presenti istruzioni e tenendo in considerazione le condizioni di lavoro e il lavoro da eseguire. L’uso dell’elettroutensile per operazioni diverse da quelle previste può provocare situazioni pericolose. al riparo da calore, olio, spigoli o parti in movimento. Se il cavo è danneggiato o impigliato, il rischio di scosse elettriche aumenta. e) Durante l’uso dell’elettroutensile in ambienti esterni, utilizzare una prolunga adatta all’uso esterno. Per ridurre il rischio di scosse elettriche, utilizzare un cavo adatto ad ambienti esterni. f) Se è inevitabile l’uso di un elettroutensile in una zona umida, usare una fonte di corrente protetta da un interruttore differenziale (salvavita). L’uso di un interruttore differenziale riduce i rischi di scosse elettriche.

3) SICUREZZA PERSONALE

a) Quando si utilizza un elettroutensile, prestare sempre la massima attenzione a quello che si sta facendo e utilizzare il buon senso. Non utilizzare un elettroutensile se si è stanchi o sotto l’effetto di droghe, alcool o medicinali. Un solo attimo di distrazione durante l’uso di tali elettroutensili potrebbe provocare gravi lesioni personali. b) Usare le protezioni antinfortunistiche. Indossare sempre protezioni oculari. L’uso di protezioni antinfortunistiche quali mascherine per la polvere, scarpe antiscivolo, elmetti o cuffie protettive, in condizioni opportune consente di ridurre le lesioni personali. c) Evitare la messa in funzione non intenzionale. Assicurarsi che l’interruttore sia in posizione off prima di connettere la fonte di corrente e/o il blocco batteria e prima di afferrare o trasportare l’utensile. Se gli elettroutensili vengono trasportati tenendo il dito sull’interruttore o collegati alla rete elettrica con l’interruttore nella posizione on, il rischio di incidenti aumenta. d) Prima di accendere l’elettroutensile, rimuovere eventuali chiavi o chiavistelli di regolazione. Un chiavistello o una chiave fissati su una parte rotante dell’elettroutensile possono provocare lesioni personali. e) Prestare attenzione a non perdere l’equilibrio. Mantenere costantemente un buon equilibrio, evitando sbilanciamenti. In questo modo si detiene un maggiore controllo sull’elettroutensile nelle situazioni impreviste. f) Indossare un abbigliamento adatto. Non indossare abiti larghi o gioielli. Tenere capelli, abiti e guanti lontano dalle parti in movimento. Gli abiti larghi, i gioielli o i capelli46 italiano Malgrado l’applicazione delle principali regole di sicurezza e l’implementazione dei dispositivi di sicurezza, alcuni rischi residui non possono comunque essere evitati. Questi sono: – Menomazioni uditive. – Rischio di schiacciamento delle dita durante il cambio degli accessori. – Pericoli per la salute causati dall’inalazione delle polveri prodotte quando si sega il legno. – Rischio di lesioni personali causati da schegge volanti. – Rischio di lesioni personali causate dall’utilizzo prolungato. Riferimenti sull’apparato Sull’apparato sono presenti i seguenti simboli: Leggere il manuale d’istruzioni prima dell’uso. Utilizzare protezioni acustiche. Utilizzare protezioni oculari. POSIZIONE DEL CODICE DATA (FIG. 1) Il codice della data (I), che comprende anche l’anno di fabbricazione, è stampato sulla superficie dell’alloggiamento. Esempio: 2016 XX XX Anno di fabbricazione Contenuto della confezione La confezione contiene: 1 trapano 1 chiave per mandrino (DWD010, DWD014) 1 manuale d’istruzioni

• Verificare eventuali danni all’apparato, ai componenti o agli accessori che possano essere avvenuti durante il trasporto.

• Prima di utilizzare il prodotto, leggere e comprendere interamente questo manuale. Descrizione (fig. 1) AVVERTENZA: non modificare l’apparato o alcuna parte di esso. Si possono causare danni o lesioni personali.

a) L’elettroutensile deve essere riparato da personale qualificato, utilizzando parti di ricambio identiche. In questo modo viene garantita la sicurezza dell’elettroutensile. Norme di sicurezza aggiuntive specifiche per trapani

• Utilizzare protezioni acustiche. L’esposizione al rumore può causare danni all’udito.

• Sostenere l’utensile unicamente con supporti aventi superfici isolanti quando si eseguono operazioni in cui la parte tagliente potrebbe toccare cavi elettrici nascosti o il cavo di alimentazione dell’apparato stesso. Gli accessori da taglio che vengono a contatto con un cavo “sotto tensione” trasmettono la corrente elettrica anche alle parti metalliche esposte dell’apparato e posso provocare la folgorazione dell’operatore.

• Utilizzare morse o altre attrezzature adatte per sostenere e bloccare il pezzo in lavorazione su un supporto stabile. Il pezzo da lavorare tenuto con le mani o contro il proprio corpo è instabile e può far perdere il controllo dell’apparato.

• Indossare occhiali di sicurezza o altre protezioni per gli occhi. La foratura con l’uso del trapano può emettere schegge. Tali schegge possono causare danni permanenti alla vista.

• Le punte e il trapano si scaldano con l’uso. Indossare i guanti prima di toccarli.

• Tenere le impugnature asciutte e libere da olio e grasso. Si consiglia l’uso di guanti con presa gommata. Ciò consente un migliore controllo dell’apparato.

• Utilizzare le impugnature ausiliarie, se fornite in dotazione con l’apparato. La perdita del controllo può causare lesioni alla persona. AVVERTENZA: consigliamo l’utilizzo di un dispositivo di corrente residua con una corrente nominale residua di 30mA o inferiore. Rischi residui I rischi seguenti sono intriseci all’utilizzo di questi apparati: – Lesioni causate dal contatto con le parti rotanti o le superfici roventi dell’apparato.47 italiano

Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttore differenziale. Utilizzo di un cavo di prolunga Se è necessaria una prolunga, utilizzare un cavo di prolunga omologato, idoneo alla potenza di ingresso di questo apparato (vedere i dati tecnici). La dimensione minima del conduttore deve essere di 1,5 mm

Se si utilizza un cavo in bobina, srotolarlo completamente.

ASSEMBLAGGIO E REGOLAZIONI

AVVERTENZA: per ridurre il rischio di lesioni, spegnere l’apparato e disinserirlo dall’alimentazione prima di installare e rimuovere gli accessori, di regolare o cambiare le impostazioni o di eseguire riparazioni. Assicurarsi che l’interruttore a grilletto sia in posizione OFF. Un avvio accidentale può causare lesioni. Levetta diretta/inversa (fig. 1) La levetta di rotazione diretta/inversa (C) si usa per sbloccare la punta che si sia incastrata in un foro molto stretto o per estrarre le viti. È situata sopra l’interruttore di azionamento. Per invertire il senso di rotazione del motore, PRIMA rilasciare l’interruttore e poi premere la levetta verso destra (intesa con il trapano tenuto in posizione di funzionamento). Dopo aver terminato l’operazione eseguita con senso di rotazione inverso, riportare la levetta in posizione di rotazione diretta. Mandrino con chiave (fig. 1, 2, 3) DWD010, DWD014 I trapani DWD010 e DWD014 sono dotati di mandrino con chiave (D). PER INSERIRE LA PUNTA DEL TRAPANO O ALTRO ACCESSORIO:

1. Aprire il mandrino girando manualmente il

suo collare e inserirvi la punta per circa 19 mm (3/4"). Serrare manualmente il collare del mandrino.

2. Inserire la chiave del mandrino in tutti e tre i fori

appositi e serrare girando la chiave in senso orario. È importante serrare la chiave in tutti e tre i fori sul mandrino. A. Interruttore di velocità variabile B. Pulsante di fermo C. Levetta avanti/indietro D. Mandrino E. Fermacavo F. Cavo G. Selettore di velocità (DWD014, DWD014S) H. Impugnatura principale

I. Posizione del codice data

UTILIZZO PREVISTO Questi trapani reversibili a velocità variabile sono destinati a un uso professionale. NON UTILIZZARE in condizioni di bagnato o in presenza di liquidi o gas infiammabili. Questi trapani “heavy-duty” sono apparati elettrici professionali. NON PERMETTERE ai bambini di avvicinarsi all’apparato. Le persone inesperte devono utilizzare questo apparato solo sotto sorveglianza.

• Questo prodotto non è destinato per l’uso da parte di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenza, a meno che non abbiano ottenuto sorveglianza o istruzioni riguardo all’uso dell’apparecchio da parte di una persona responsabile della loro sicurezza. I bambini non devono mai essere lasciati da soli con questo prodotto. Sicurezza elettrica Il motore elettrico è stato progettato per essere alimentato con un solo livello di tensione. Verificare sempre che l’alimentazione corrisponda alla tensione della targhetta. L’apparato DeWALT possiede il doppio isolamento secondo la normativa EN60745, perciò non è necessario il collegamento a terra. Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo appositamente realizzato, disponibile tramite la rete di assistenza DeWALT

Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto. Tipo 11 per la classe II (doppio isolamento) - utensili elettrici Tipo 12 per la classe I (messa a terra) - utensili elettrici48 italiano INSTALLAZIONE DEL MANDRINO SENZA CHIAVE (FIG. 6) Avvitare a mano il più possibile il mandrino sull’apparato. Serrare il mandrino attorno al lato corto di una chiave esagonale (non fornita), con un martello morbido percuotere il lato lungo della chiave per farla girare in direzione oraria. FUNZIONAMENTO Istruzioni per l’uso AVVERTENZA: osservare sempre le istruzioni di sicurezza e le normative in vigore. AVVERTENZA: per ridurre il rischio di lesioni, spegnere l’apparato e disinserirlo dall’alimentazione prima di installare e rimuovere gli accessori, di regolare o cambiare le impostazioni o di eseguire riparazioni. Assicurarsi che l’interruttore a grilletto sia in posizione OFF. Un avvio accidentale può causare lesioni. Interruttore a grilletto (fig. 1) Per azionare il trapano, premere l’interruttore, per arrestarlo, rilasciare l’interruttore. NOTA: Usare una bassa velocità di rotazione per iniziare un foro senza punta di centratura o quando si praticano fori su metallo o plastica, quando si usa il trapano come giraviti o nella foratura della ceramica. Velocità di rotazione più elevate sono adatte alla foratura del legno e del compensato o quando si usano accessori di abrasione e lucidatura. VELOCITÀ VARIABILE L’interruttore di velocità variabile (A) permette di variare la velocità di rotazione: maggiore è la pressione esercitata sull’interruttore, maggiore è la velocità di rotazione del trapano. Per l’azionamento continuo, tenere premuto l’interruttore di velocità variabile fino al punto desiderato, poi premere il pulsante di sicurezza (B), dopodiché è possibile rilasciare l’interruttore. Per interrompere il funzionamento continuo, premere brevemente l’interruttore e rilasciarlo. Ricordarsi sempre di spegnere l’apparato al termine del lavoro e prima di estrarre la spina dalla presa di corrente. Selettore di velocità (fig. 1)

Per ridurre la velocità, ruotare il selettore di velocità (G) in senso antiorario. Per aumentare la velocità, ruotare il selettore di velocità in senso orario. Per rilasciare la punta, girare la chiave in senso antiorario in uno solo dei tre fori, poi proseguire manualmente a svitare il mandrino. RIMOZIONE DEL MANDRINO CON CHIAVE (FIG. 2) Serrare il mandrino attorno al lato corto di una chiave esagonale. Usando un martello morbido, percuotere con forza la chiave per farla girare in direzione antioraria, se vista dal davanti dell’apparato. Questa operazione allenta il mandrino quanto basta per completare lo svitamento a mano. INSTALLAZIONE DEL MANDRINO CON CHIAVE (FIG. 3) Avvitare a mano il più possibile il mandrino sull’apparato. Inserire il lato corto di una chiave esagonale e percuoterla usando un martello morbido per farla girare in direzione oraria. Mandrino con chiave (fig. 1, 4–6)

I modelli DWD014S, DWD014S-XE dispongono di un mandrino senza chiave (D) per cambiare le punte in modo più pratico. PER INSERIRE LA PUNTA DEL TRAPANO O ALTRO ACCESSORIO:

1. Afferrare con una mano la parte posteriore

del mandrino e con l’altra ruotare la parte anteriore in senso antiorario, come mostrato nella figura4. Ruotare il mandrino fino a quando l’apertura ottenuta sia sufficiente per inserire l’accessorio che s’intende installare.

2. Inserire la punta o l’accessorio per circa 19

mm (3/4") nel mandrino e serrarlo saldamente, tenendo ferma con la mano la parte posteriore del mandrino e ruotando in senso orario la parte anteriore. Quando il mandrino inizia a essere serrato saldamente, si sente un clic. Dopo aver ascoltato da 4 a 6 clic, si può essere certi che il mandrino sia serrato completamente.

3. Per disimpegnare la punta o l’accessorio,

procedere come al precedente punto 1. AVVERTENZA: non cercare di serrare le punte (o qualsiasi altro accessorio) tenendo ferma la parte anteriore del mandrino e girando l’apparato. Ne potrebbero derivare danni al mandrino e lesioni personali. RIMOZIONE DEL MANDRINO SENZA CHIAVE (FIG. 5) Serrare il mandrino attorno al lato corto di una chiave esagonale (non fornita). Con un martello morbido o un pezzo di legno, percuotere il lato lungo della chiave per farla girare in direzione antioraria. Questa operazione allenta il mandrino quanto basta per completare lo svitamento a mano.49 italiano

4. SE LA PUNTA VA IN STALLO, ciò si blocca,

la causa è generalmente dovuta al sovraccarico o all’uso improprio dell’apparato. RILASCIARE IMMEDIATAMENTE L’INTERRUTTORE, rimuovere la punta dal foro e cercare la causa che ha provocato lo stallo. NON PREMERE

materiale, ridurre la pressione sul trapano e alleggerire la presa della punta nell’ultima frazione del foro.

6. Mantenere il motore in funzione quando si

estrae la punta dal foro. Ciò aiuta a evitare che la punta si incastri.

7. Con i trapani a velocità variabile non è

necessario usare una punta di centratura per iniziare il foro. Basta azionare l’apparato a bassa velocità quando si inizia a forare, e aumentare successivamente la velocità, facendo maggiore pressione sull’interruttore, quando il foro è abbastanza profondo da evitare il rischio che la punta fuoriesca.

FORATURA NEL METALLO

Iniziare a forare a bassa velocità e aumentarla successivamente fino al regime massimo, effettuando una pressione decisa sull’apparato. La fuoriuscita fluida e costante del truciolo indica che si sta forando alla velocità corretta. Utilizzare un lubrificante da taglio quando si forano metalli. Fanno eccezione la ghisa e l’ottone che vanno forati a secco. NOTA: i fori di grandi dimensioni [da 8 mm (5/16") a 13 mm (1/2")] nell’acciaio possono essere resi più agevoli dall’esecuzione preventiva di fori pilota [da 4 mm (5/32") a 5 mm (3/16")].

Iniziare a forare a bassa velocità e aumentarla successivamente fino al regime massimo, effettuando una pressione decisa sull’apparato. I fori nel legno possono essere eseguiti con le stesse punte elicoidali utilizzate per il metallo. Questo tipo di punte può surriscaldarsi se non viene estratto frequentemente per rimuovere il truciolo dalle volute. I materiali che sono soggetti a rompersi devono essere sostenuti da un blocchetto di riscontro in legno. Corretto posizionamento delle mani (fig. 7) AVVERTENZA: per ridurre il rischio di lesioni personali gravi, tenere le mani SEMPRE nella posizione corretta, come illustrato in figura 7. AVVERTENZA: per ridurre il rischio di lesioni personali gravi, mantenere SEMPRE l’apparato con presa sicura per prevenire reazioni improvvise. La corretta posizione delle mani richiede che una mano sia posizionata sull’alloggiamento, mentre l’altra sull’impugnatura principale (H). Foratura AVVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l’apparato e scollegarlo dall’alimentazione prima di eseguire qualsiasi regolazione o rimozione/ installazione di dotazioni o accessori. AVVERTENZA: per ridurre il rischio di lesioni personali, ancorare o serrare SEMPRE saldamente il pezzo da lavorare. Se si vuole forare un materiale sottile, utilizzare un blocchetto di legno come riscontro, per impedire di danneggiare il materiale.

1. Usare soltanto punte affilate. Per il LEGNO,

utilizzare le impostazioni per la bassa velocità e punte elicoidali, a lancia, a trivella o seghe a tazza. Per il METALLO, utilizzare le impostazioni per la bassa velocità e punte elicoidali in acciaio o seghe a tazza.

2. Applicare sempre una pressione in linea retta

con la punta. Utilizzare una pressione sufficiente a permettere alla punta del trapano di forare, ma non troppo energica per non far andare il motore in stallo o deformare la punta.

3. Tenere saldamente con entrambe le mani

l’apparato per controllare l’azione rotante della punta. ATTENZIONE: la punta può andare in stallo a causa del sovraccarico e provocare una rotazione improvvisa. Prevedere sempre la possibilità di stallo. Afferrare saldamente l’apparato con entrambe le mani per controllare l’azione rotante ed evitare eventuali lesioni.50 italiano Accessori opzionali AVVERTENZA: poiché non sono stati testati con detto prodotto, l’uso di accessori diversi da quelli offerti da D

WALT con questo strumento potrebbe essere pericoloso. Per ridurre il rischio di lesioni personali, si consiglia di utilizzare soltanto accessori raccomandati da D

WALT. ATTENZIONE: per ridurre il rischio di incidenti, usare i seguenti accessori solo fino alle dimensioni massime mostrate nei Dati tecnici. Rivolgersi al proprio concessionario per ulteriori informazioni sugli accessori più adatti. Rispetto ambientale Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti con i normali rifiuti domestici. Prodotti e batterie contengono materiali che possono essere recuperati o riciclati diminuendo la domanda di materie prime. Si prega di riciclare prodotti elettrici e batterie secondo le disposizioni locali. Ulteriori informazioni sono disponibili all’indirizzo www.2helpU.com. MANUTENZIONE Questo apparato D

WALT è stato progettato per funzionare a lungo con una manutenzione minima. Per avere prestazioni sempre soddisfacenti occorre avere cura dell’apparato e sottoporlo a pulizia periodica. AVVERTENZA: per ridurre il rischio di lesioni, spegnere l’apparato e disinserirlo dall’alimentazione prima di installare e rimuovere gli accessori, di regolare o cambiare le impostazioni o di eseguire riparazioni. Assicurarsi che l’interruttore a grilletto sia in posizione OFF. Un avvio accidentale può causare lesioni. Spazzole del motore DeWALT utilizza un sistema innovativo che arresta automaticamente l’apparato quando le spazzole sono consumate. In questo modo si evitano gravi danni al motore. Le nuove spazzole sono disponibili presso i centri di assistenza autorizzati DeWALT

Utilizzare sempre parti di ricambio identiche alla parte da sostituire. Lubrificazione L’elettroutensile non richiede lubrificazioni aggiuntive. Pulizia AVVERTENZA: soffiare via lo sporco e la polvere dall’alloggiamento principale con aria secca non appena si nota l’accumulo di sporco sia all’interno che intorno alle prese d’aria. Indossare occhiali di protezione a norma e una maschera di protezione a norma quando si effettua questa procedura. AVVERTENZA: non utilizzare mai solventi o altre sostanze chimiche aggressive per pulire le parti non metalliche dello strumento. Queste sostanze potrebbero indebolire i materiali utilizzati per costruire tali parti. Utilizzare un panno inumidito solo con acqua e con un sapone delicato. Non lasciare mai che un liquido penetri all’interno dello strumento e non immergere mai alcuna parte dello strumento in un liquido.51 neDerlanDs Hartelijk gefeliciteerd! U hebt gekozen voor een DeWALT gereedschap. Jarenlange ervaring, grondige productontwikkeling en innovatie maken DeWALT tot een van de betrouwbaarste partners voor gebruikers van professioneel gereedschap. Technische gegevens
