BRUKSANVISNING DCD720 DEWALT

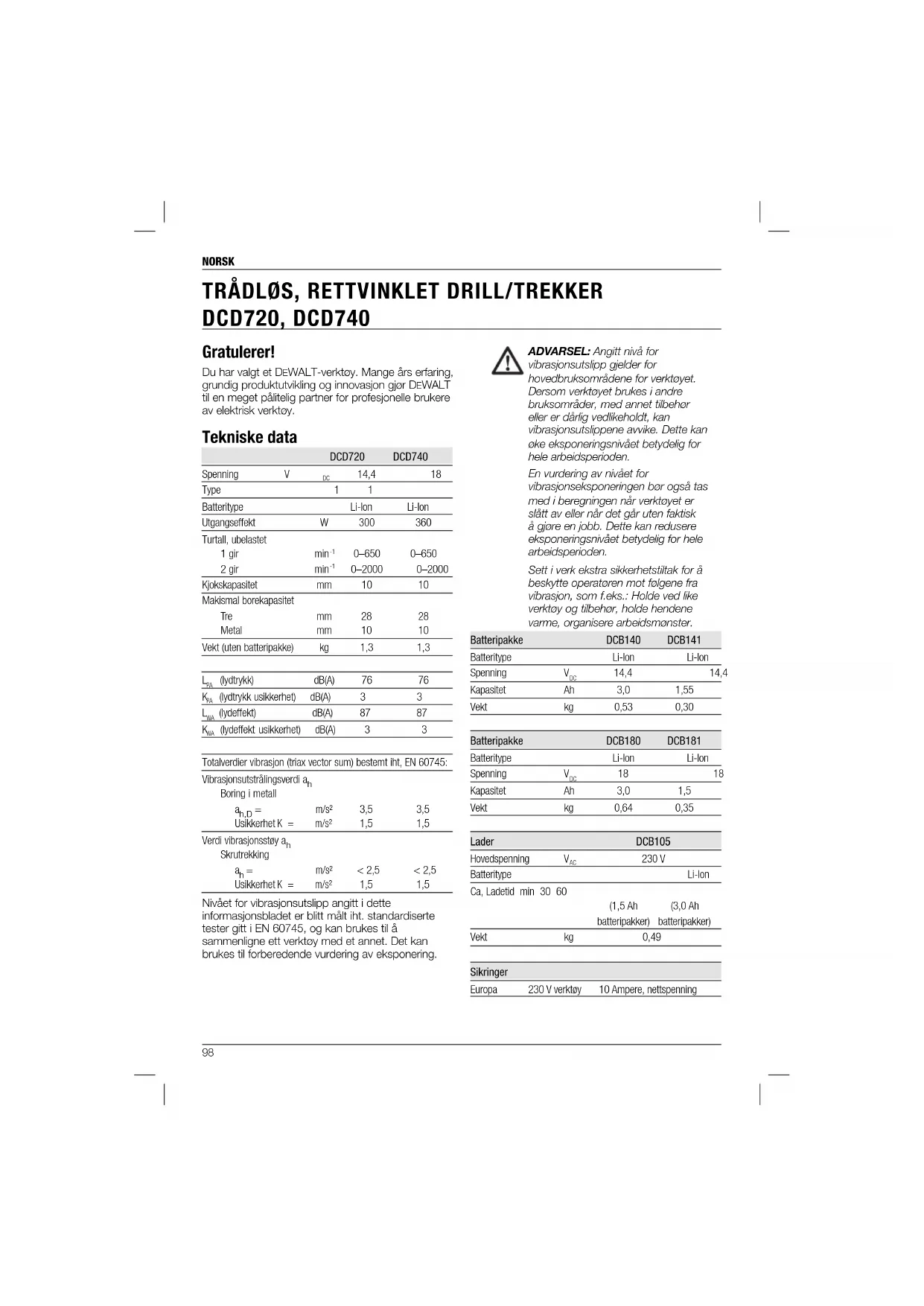

DCD720, DCD740 Gratulerer! Du har valgt et DEWALT-verktøy. Mange års erfaring, grundig produktutvikling og innovasjon gjør DEWALT til en meget pålitelig partner for profesjonelle brukere av elektrisk verktøy. Tekniske data DCD720 DCD740 Spenning V

(lydtrykk) dB(A) 76 76

(lydeffekt usikkerhet) dB(A) 3 3 Totalverdier vibrasjon (triax vector sum) bestemt iht, EN 60745: Vibrasjonsutstrålingsverdi a

m/s² 3,5 3,5 Usikkerhet K = m/s² 1,5 1,5 Verdi vibrasjonsstøy a

m/s² < 2,5 < 2,5 Usikkerhet K = m/s² 1,5 1,5 Nivået for vibrasjonsutslipp angitt i dette informasjonsbladet er blitt målt iht. standardiserte tester gitt i EN 60745, og kan brukes til å sammenligne ett verktøy med et annet. Det kan brukes til forberedende vurdering av eksponering. ADVARSEL: Angitt nivå for vibrasjonsutslipp gjelder for hovedbruksområdene for verktøyet. Dersom verktøyet brukes i andre bruksområder, med annet tilbehør eller er dårlig vedlikeholdt, kan vibrasjonsutslippene avvike. Dette kan øke eksponeringsnivået betydelig for hele arbeidsperioden. En vurdering av nivået for vibrasjonseksponeringen bør også tas med i beregningen når verktøyet er slått av eller når det går uten faktisk å gjøre en jobb. Dette kan redusere eksponeringsnivået betydelig for hele arbeidsperioden. Sett i verk ekstra sikkerhetstiltak for å beskytte operatøren mot følgene fra vibrasjon, som f.eks.: Holde ved like verktøy og tilbehør, holde hendene varme, organisere arbeidsmønster. Batteripakke DCB140 DCB141 Batteritype Li-Ion Li-Ion Spenning V

Defi nisjoner: Retningslinjer for sikkerhet Definisjonene under beskriver alvorlighetsgraden for hvert signalkodeord. Vennligst les håndboken og legg merke til disse symbolene. FARE: Indikerer en overhengende farlig situasjon som vil føre til død eller alvorlige personskader hvis den ikke avverges. ADVARSEL: Indikerer en potensielt farlig situasjon som kan føre til død eller alvorlige personskader hvis den ikke avverges. FORSIKTIG: Indikerer en potensielt farlig situasjon som kan føre til små eller moderate personskader hvis den ikke avverges. MERK: Angir en arbeidsmåte som ikke er relatert til personskader, men som kan føre til skader på utstyr hvis den ikke unngås. Betegner fare for elektrosjokk. Betegner fare for brann. EU-samsvarserklæring MASKINERIDIREKTIV DCD720, DCD740 DEWALT erklærer at de produktene som er beskrevet under Tekniske data er i samsvar med: 2006/42/EU, EN 60745-1, EN 60745-2-1, EN 60745-2-2. Disse produktene er også i samsvar med direktiv 2004/108/EU. For mer informasjon, vennligst kontakt DEWALT på følgende adresser eller se baksiden av håndboken. Undertegnede er ansvarlig for sammenstillingen av den tekniske filen og fremsetter denne erklæringen på vegne av DEWALT. Horst Grossmann visepresident teknikk og produktutvikling

ADVARSEL: For å redusere skaderisikoen, les brukerhåndboken. Generelle sikkerhetsadvarsler for elektriske verktøy ADVARSEL! Les alle sikkerhetsadvarsler og alle instruksjoner. Manglende overholdelse av advarslene og instruksjonene kan resultere i elektrisk sjokk, ild og/eller alvorlig skade. TA VARE PÅ ALLE ADVARSLER OG INSTRUKSJONER

a) Støpselet til elektriske verktøy må passe til stikkontakten. Aldri modifiser støpselet på noen måte. Ikke bruk adaptere med jordede elektriske verktøy. Umodifiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisk sjokk. b) Unngå kroppskontakt med jordete overflater slik som rør, radiatorer, komfyrer og kjøleskap. Det finnes en økt risiko for elektrisk sjokk dersom kroppen din er jordet. c) Ikke eksponer elektriske verktøy for regn eller våte forhold. Dersom det kommer vann inn i et elektrisk verktøy vil det øke risikoen for elektrisk sjokk. d) Ikke bruk ledningen feil. Aldri bruk ledningen til å bære, trekke eller dra ut støpselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektrisk sjokk.NORSK

e) Når du bruker et elektrisk verktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisk sjokk. f) Dersom bruk av et elektrisk verktøy på et fuktig sted er uunngåelig, bruk en strømkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk sjokk.

3) PERSONLIG SIKKERHET

a) Hold deg våken, hold øye med det du gjør og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller er påvirket av medikamenter, narkotika eller alkohol. Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan føre til alvorlig personskade. b) Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr slik som støvmaske, sklisikre vernesko, hjelm, eller hørselsvern brukt under passende forhold vil redusere personskader. c) Unngå utilsiktet oppstart. Sikre at bryteren er i av-stillingen før du kobler til strømkilden og/eller batteripakken, plukker opp eller bærer verktøyet. Å bære elektriske verktøy med fingeren på bryteren eller å sette inn støpselet mens elektriske verktøy har bryteren på øker faren for ulykker. d) Fjern eventuelle justeringsnøkler før du slår på det elektriske verktøyet. En nøkkel som er festet til en roterende del av det elektriske verktøyet kan føre til personskade. e) Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventede situasjoner. f) Bruk egnet antrekk. Ikke ha på deg løstsittende klær eller smykker. Hold hår, antrekk og hansker borte fra bevegelige deler. Løstsittende antrekk, smykker eller langt hår kan bli fanget opp av bevegelige deler. g) Hvis apparatet er utstyrt for tilkobling av støvutsugings- og -oppsamlingsinnretning, må du sørge for at disse er koblet til og ordentlig sikret.Bruk av støvoppsamlere kan redusere støvrelaterte farer.

4) BRUK OG VEDLIKEHOLD AV ELEKTRISKE VERKTØY

a) Ikke bruk kraft på verktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det riktige elektriske verktøyet vil gjøre jobben bedre og tryggere ved den hastigheten det ble konstruert for. b) Ikke bruk verktøyet hvis bryteren ikke kan slå verktøyet av eller på. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og må repareres. c) Koble støpselet fra strømkilden og/eller batteripakken fra det elektriske verktøyet før du foretar noen justeringer, endrer tilbehør eller lagrer elektriske verktøy. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved et uhell. d) Lagre elektriske verktøy som ikke er i bruk, utilgjengelig for barn og la ikke personer som ikke er kjent med det elektriske verktøyet eller disse instruksjonene bruke det. Elektriske verktøy er farlige i hendene på utrenede brukere. e) Vedlikehold elektriske verktøy. Kontroller om bevegelige deler er feiljustert eller fastskjært, om deler er ødelagt eller andre forhold som kan påvirke driften av verktøyet. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange ulykker forårsakes av dårlig vedlikeholdte verktøy. f) Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjærekanter setter seg mindre sannsynlig fast og er lettere å kontrollere. g) Bruk verktøyet, tilbehørene og bittene, osv., i samsvar med disse instruksjonene og ta i betraktning arbeidsforholdene og det arbeidet som skal utføres. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en farlig situasjon.

skyll med vann. Dersom du får væsken i øynene, oppsøk lege umiddelbart. Batterivæske kan føre til irritasjon eller forbrenninger.

a) Få det elektriske verktøyet ditt vedlikeholdt av en kvalifisert reparatør som kun bruker originale reservedeler. Dette vil sikre at verktøyets sikkerhet blir ivaretatt. Ekstra sikkerhetsregler spesielt for driller

• Bruk hørselsvern ved boring. Å bli utsatt for støy kan forårsake hørselstap.

• Bruk hjelpehåndtakene dersom de leveres med verktøyet. Å miste kontroll kan forårsake personskade.

• Hold det elektriske verktøyet kun i isolerte gripeoverflater når du utfører operasjoner hvor skjæreverktøyet kan komme i kontakt med skjulte ledninger. Kutteutstyr som kommer i kontakt med en strømførende ledning kan føre til at eksponerte metalldeler på elektroverktøyet blir strømførende, og kan gi operatøren støt.

• Bruk tvinger eller annen praktisk måte å sikre og holde arbeidsstykket på et stabilt underlag. Å holde arbeidsstykket i hendene eller mot kroppen er ustabilt og kan føre til at du mister kontroll.

• Hold fast i verktøyet til enhver tid. Prøv ikke å bruke dette verktøyet uten at du holder i det med begge hender. Bruk av verktøyet med kun en hånd resulterer i at du mister kontroll. Brudd gjennom eller støt mot harde materialer kan også være farlig.

• Bruk vernebriller eller annen øyebeskyttelse. Hammer- og boreoperasjoner gjør at fliser flyr gjennom luften. Flyvende partikler kan forårsake permanent øyeskade.

• Tilbehør og verktøy kan bli varme under bruk. Bruk hansker ved håndtering dersom det utføres arbeid som generere varme, som slagboring eller boring i metall.

• Luftehull dekker ofte bevegelige deler og skal unngås. Løstsittende antrekk, smykker eller langt hår kan bli fanget opp av bevegelige deler. Øvrige farer Følgende farer er uløselig knyttet til bruken av sager: – Skader som skyldes berøring av de roterende delene eller varme deler på verktøyet Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan unngås. Disse er: – Hørselsskader. – Fare for å klemme fingrene når man bytter tilbehøret. – Helseskader som skyldes innånding av støv som oppstår ved arbeid med tre. – Fare for personskade pga. flygende partikler. – Fare for personskade ved langvarig bruk. Merking på verktøyet Følgende piktogrammer vises på verktøyet: Les instruksjonshåndboken før bruk.

POSISJON FOR DATOKODE

Datokoden, som også inkluderer produksjonsåret, står trykt på den delen av huset som utgjør koblingen mellom verktøyet og batteriet. Eksempel: 2011 XX XX Produksjonsår Viktige sikkerhetsinstruksjoner for alle batteriladere TA VARE PÅ DENNE BRUKSANVISNINGEN: Denne manualen inneholder viktige sikkerhets- og bruksanvisninger for DCB105 batteriladeren.

• Før du bruker laderen les alle instruksjoner og advarsels-merker på laderen, batteripakken og produktet som bruker batteripakken. ADVARSEL: Fare for støt. Ikke la væske komme inn i laderen. Det kan resultere i elektrisk støt. FORSIKTIG: Fare for brannskader. For å redusere faren for skader, lad kun DEWALT oppladbare batteripakker. Andre typer batterier kan overoppvarmes og sprekke og føre til personskader og materielle skader. Ikke forsøk å lade opp ikke-ladbare batterier. FORSIKTIG: Barn må holdes under oppsyn, sørg for at de ikke leker med apparatet. MERK: Under visse omstendigheter, når laderen er tilkoplet strømtilførselen, kan laderen kortsluttes av fremmedlegemer. Fremmedlegemer av ledende artNORSK

som, men ikke begrenset til, slipestøv, metallspon, aluminiumsfolie, og enhver oppbygging av metallpartikler skal ikke komme inn i laderens hulrom. Kople alltid laderen fra strømtilførselen når det ikke er en batteripakk i hulrommet. Kople fra laderen før rengjøring.

• IKKE forsøk å lade batteripakken med andre ladere enn de som er nevnt i denne manualen. Laderen og batteripakken er spesielt designet for å jobbe sammen.

• Disse ladere er ikke ment for annen bruk enn lading av D EWALT oppladbare batterier. Annen bruk kan resultere i brannfare og/eller elektrisk støt.

• Påse at ledningen er plassert slik at den ikke tråkkes på, snubles i eller på annen måte utsettes for skade eller påkjenning.

• Ikke bruk skjøteledning med mindre det er helt nødvendig. Bruk av feil skjøteledning kan resultere i brannfare og/eller elektrisk støt.

• Ved bruk av en lader utendørs, sørg alltid for tørr plassering og bruk en skjøteledning som passer for utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisk støt.

• Ikke blokker ventilasjonsåpningene på laderen. Ventilasjonsåpningene er plassert på toppen og sidene av laderen. Plasser laderen et sted unna varmekilder.

• Ikke ta laderen fra hverandre; lever den på et autorisert serviceverksted når service eller reparasjon trenges. Å sette den sammen feil kan resultere i elektrisk støt eller brann.

• Dersom ledningen er skadet må den byttes ut med en gang av produsenten, dens serviceagent eller lignende kvalifisert person for å unngå farer.

• Kople laderen fra strømtilførselen før du begynner med rengjøring. Dette reduserer faren for elektrisk støt. Fjerning av batteripakken reduserer ikke denne faren.

• ALDRI forsøk på kople 2 ladere sammen.

• Laderen er designet for å bruke standard 230V elektrisk strøm. Ikke forsøk å bruke den på annen spenning. Dette gjelder ikke billaderen.

TA VARE PÅ DENNE BRUKSANVISNINGEN

Ladere Laderen DCB105 kan bruke 10,8 V, 14,4 V og 18V Li-Ion (DCB121, DCB140, DCB141, DCB180 og DCB181) batteripakker. Denne laderen trenger ingen justeringer, og er designet til å være så enkle som mulig å bruke. Ladeprosedyre (fi g. 2)

1. Plugg inn laderen i en passende 230 V

stikkontakt før du setter inn batteripakken.

3. Når ladingen er ferdig, indikeres dette ved at det

røde lyset står på kontinuerlig. Pakken er fullt ladet, og kan brukes nå eller bli igjen i laderen. MERK: For å sikre maksimum ytelse og levetid på Li-Ion batterier, lad batteriet helt opp før første gangs bruk. Ladeprosess Se tabellen under for ladestatus på batteripakken. Ladestatus Lader –– –– –– –– Fullt ladet –––––––––––––––––– Forsinkelse ved varm/kald pakke –– • –– • –– • –– •

• Ikke lad eller bruk batteripakken i eksplosive omgivelser, slik som i nærheten av brennbare væsker, gasser eller støv. Innsetting eller uttak av batteripakken kan antenne støvet eller gassen.

• Tving aldri batteripakken inn i laderen. Ikke modifiser batteripakken på noen måte for å passe inn i en ikke-kompatibel lader idet batteripakken kan sprekke og forårsake alvorlig personskade.

• Ikke lagre eller bruk verktøyet eller batteripakken på steder der temperaturen kan nå eller overstige 40˚ C (105° F) (som utenfor skur eller metallbygg på sommeren).

• For best resultat, pass på at batteripakken er helt oppladet før bruk. ADVARSEL: Forsøk aldri å åpne batteripakken av noen årsak. Ikke sett i laderen dersom batteripakkens ytre er sprukket eller skadet. Ikke knus, slipp i gulvet eller skad batteripakken. Ikke bruk en batteripakke eller lader som har fått et slag, er mistet i gulvet, påkjørt eller skadet på annen måte (f.eks. gjennomboret av en spiker, slått med hammer, tråkket på). Det kan resultere i elektrisk støt. Skadede batteripakker skal leveres til servicesenteret for gjenvinning. FORSIKTIG: Legg verktøyet på siden på et stabilt underlag hvor det ikke utgjør noen fare for snubling eller velting. Noen verktøy med store batteripakker står oppreist på batteripakken, men kan lett slås over ende.

• Hvis batteriets innhold kommer i kontakt med huden, vasker du området med mild såpe og vann. Hvis du får batterivæske på øyet, skyller du det åpne øyet i 15 minutter eller til irritasjonen gir seg. I tilfelle det trengs medisinsk tilsyn, er batteriets elektrolytt sammensatt av en blanding av organiske karbonater og litium-salter.

• Innholdet i åpne battericeller kan forårsake irritasjon av luftveiene. Skaff frisk luft. Søk medisinsk ettersyn hvis symptomene vedvarer. ADVARSEL: Fare for brannskader. Batterivæsken kan antennes hvis den utsettes for gnister eller flammer. Batteripakke BATTERITYPE DCD720 bruker en 14,4 volts batteripakke. DCD740 bruker en 18 volts batteripakke. DCB140, DCB141, DCB180 eller DCB181 batteripakker kan brukes. Se Tekniske data for mer informasjon. Anbefalinger for lagring

1. Den ideelle lagringsplassen er kjølig og tørr og

resultat å lagre en fullt ladet batteripakke på et kjølig og tørt sted uttatt av laderen. MERK: Batteripakker bør ikke lagres fullt utladet. Batteripakken må lades opp igjen før bruk.NORSK

Merking på laderen og batteripakken I tillegg til piktogrammene som er brukt i denne håndboken, viser merkene på laderen og batteriet følgende piktogrammer: Les instruksjonshåndboken før bruk. Batteriet lader. Batteriet ladet. Forsinkelse ved varm/kald pakke.

Problem pakke eller lader. Problem strømkabel. Ikke undersøk med strømførende gjenstander. Ikke lad skadede batteripakker. Bruk bare DEWALT batteripakker, andre kan sprekke og forårsake personskader og skader på materiell. Ikke utsett for vann. Få byttet defekte ledninger omgående. Lades kun mellom 4° C og 40° C. Deponer batteripakken på miljøvennlig vis. Ikke brenn batteripakken. Lader opp Li-Ion batteripakker. Se Tekniske data for ladetid. Kun for innendørs bruk. Pakkens innhold Pakken inneholder: 1 Drill 1 Lader 1 Batteri 1 Koffert 1 Instruksjonshåndbok MERK: Batteripakker, ladere og utstyrsbokser er ikke inkludert i N-modeller.

• Se etter skader på verktøyet, deler eller tilbehør som kan ha oppstått under transport.

• Ta deg tid til å lese grundig gjennom og forstå denne håndboken før bruk. Beskrivelse (fi g. 1) ADVARSEL: Aldri modifiser elektroverktøyet eller noen del av det. Dette kan føre til materiell- eller personskader. a. Vippebryter b. Fremover/bakover kontrollknapp c. Gir-skifter d. Dyp sekskantåpning e. Arbeidslys f. Beltekrok g. Monteringsskrue h. Bitclips

j. Festeknapp for batteriet k. Chuck med dyp sekskantåpning TILTENKT BRUK Disse boremaskinene er designet for profesjonell boring og skrutrekking. IKKE bruk når det er vått eller i nærheten av antennelige væsker eller gasser. Disse drillene er profesjonelle verktøy. IKKE la barn komme i kontakt med verktøyet. Uerfarne operatører trenger tilsyn når de bruker dette verktøyet.

Elektrisk sikkerhet Den elektriske motoren er blitt konstruert for kun én spenning. Alltid kontroller at spenningen til batteripakken samsvarer med spenningen på merkeskiltet. Sørg også for at spenningen på laderen samsvarer med spenningen på strømnettet. Din DEWALT-lader er dobbeltisolert i samsvar med EN 60335; det trengs derfor ikke noen jordledning. Dersom tilførselsledningen er skadet, må den byttes i en spesialledning som fås via DEWALT- serviceorganisasjon. Bruk av skjøteledning Skjøteledning bør ikke brukes hvis det ikke er absolutt nødvendig. Bruk en godkjent skjøteledning som egner seg for kraftforsyningen til din lader (se Tekniske data). Minimum størrelse på lederen er 1 mm

ADVARSEL: Alltid fjern batteripakken før montering og justering. Alltid slå av verktøyet før du setter inn eller tar ut batteripakken. ADVARSEL: Bruk kun DEWALT batteripakker og ladere. Sette inn og ta av batteripakke på verktøyet (fi g. 2) MERK: For best resultat, pass på at batteripakken er helt oppladet før bruk. Lampen slår seg av uten varsel når batteriet er helt utladet.

godt festet i verktøyet, pass på at den ikke løsner.

bestemt ut av håndtaket.

2. Sett batteripakken i laderen som beskrevet i

laderavsnittet i denne manualen. Vippebryter for variabel hastighet (fi g. 1) For å bruke verktøyet, klem vippebryteren (a). For å slå av verktøyet, slipp vippebryteren. Verktøyet er utstyrt med en brems. Chucken stopper så fort vippebryteren slippes helt. Bryteren for variabel hastighet lar deg velge beste hastighet for en bestemt bruk. Jo mer du klemmer vippebryteren, desto raskere roterer verktøyet. Bruk lavere hastighet for å starte hull uten senterhull, boring i metall eller plastikk, trekkeskruer og bore i fliser. Høyere hastigheter er bedre for boring i treverk, treholdig materiale og ved bruk av slipemidler og poleringstilbehør For maksimum levetid på verktøyet, bruk variabel hastighet kun for å starte hull eller skruer. MERK: Kontinuerlig bruk ved variabel hastighet anbefales ikke. Det kan skade bryteren og bør unngås. Fremover/bakover kontrollknapp (fi g. 1) En fremover/bakover kontrollknapp (b) bestemmer verktøyets retning, og fungerer også som en låseknapp. For å velge rotasjon fremover, slipp vippebryteren og trykk fremover/bakover kontrollknappen på høyre siden av verktøyet. For å velge bakover, trykk fremover/bakover kontrollknappen på venstre siden av verktøyet. Når kontrollknappen står i midten er verktøyet låst. MERK: Når verktøyet ikke er i bruk eller blir transportert skal knappen stå i midtposisjonen. Når du skifter kontrollknappens posisjon, påse at vippebryteren er sluppet. MERK: Første gang verktøyet kjøres etter endring av rotasjonsretning kan det hende at du hører en klikk ved oppstart. Dette er normalt og er ikke et tegn på et problem. To-trinns gir (fi g. 1) To-trinns fasiliteten gjør det mulig å skifte gir og gir dermed større fl eksibilitet.

1. For å velge hastighet 1 (stort moment), slå av

verktøyet og la det stoppe. Skyv girskifteren (c) forover (mot chucken).

2. For å velge hastighet 2 (lavt moment), slå av

verktøyet og la det stoppe. Skyv girskifteren bakover (bort fra chucken).NORSK

MERK: Ikke skift gir når verktøyet er i gang. La alltid boremaskinen stoppe helt før du skifter gir. Dersom du har problemer med å skifte gir, pass på at to-trinns girskifter er skjøvet enten helt forover eller helt bakover. Arbeidslys (fi g. 1) Det er et arbeidslys (e) mellom chucken og vippebryteren (a). Arbeidslyset aktiveres når avtrekkeren trykkes inn, og vil automatisk slå seg av 20 sekunder etter at avtrekkeren slippes. Dersom du fortsetter å holde avtrekkeren inne, forblir arbeidslyset på. MERK: Arbeidslyset er for å belyse den nærmeste arbeidsflaten, og er ikke ment å brukes som lykt. Nøkkelfri Chuck (fi g. 1) ADVARSEL: Ikke forsøk å stramme drill-bits (eller annet tilbehør) ved å gripe rundt fronten av chucken og deretter slå på verktøyet. Det kan føre til skader på chucken og til personskader. Lås alltid vippebryteren ved skifte av tilbehør. ADVARSEL: Pass alltid på at biten sitter godt før du starter verktøyet. En løs bit kan kastes ut av verktøyet og føre til personskader. Verktøyet har en 3/8" nøkkelløs chuck for enkel bruk. For å sette inn en drill-bit eller annet tilbehør, følg trinnene nedenfor.

1. Lås vippebryteren i ”av” posisjon som beskrevet

klokken. Roter langt nok slik at chucken åpnes tilstrekkelig til å få inn ønsket tilbehør.

3. Sett biten eller annet tilbehør ca. 19 mm (3/4")

inn i chucken og fest godt ved å holde chucken og rotere med klokken. For å løsne tilbehøret, gjenta trinn 2 over. DYP SEKSKANTÅPNING (FIG. 1) Verktøyet har en dyp sekskantåpning (d) som går gjennom og bak chucken (k). Dette gjør det mulig å bruke en 51mm (2") eller lengre 1/4" bit med sekskantet skaft som kan settes lengre inn i enheten. Anvendelig når du skal jobbe nært på. Med chuck-kjeften helt åpen (som beskrevet i Nøkkelløs chuck), sett en 1/4" bit med sekskantetrskaft helt inn og gjennom chucken. Chucken kan dermed strammes, som beskrevet under Nøkkelløs chuck. Beltekrok og Bitclips (fi g. 1) ADVARSEL: For å redusere faren for alvorlige personskader, slå av verktøy og koble fra batteripakken før du gjør justeringer eller tar av/ setter på tilbehør eller ekstrautstyr. ADVARSEL: For å redusere faren for personskade, heng IKKE verktøy fra deg i beltekroken eller heng objekter fra beltekroken. Heng KUN verktøyets beltekrok i et arbeidsbelte. ADVARSEL: For å redusere faren for alvorlig personskade, sørg for at skruen som holder beltekroken sitter godt. VIKTIG: Ved festing eller skifting av beltekroken eller bitclipset, bruk kun den medfølgende skruen (g). Påse at skruen strammes godt. Beltekroken (f) og bitclipset (h) kan festes på hvilken som helst side av verktøyet kun ved bruk av medfølgende skrue (g), for å tilpasses venstre- og høyrehendte brukere. Dersom kroken eller bitclipset ikke ønskes, kan de fjernes fra verktøyet. For å flytte beltekroken, fjern skruen (g) som holder den på plass og monter den på andre siden. Påse at skruen strammes godt. BRUK Bruksanvisning ADVARSEL: Ta alltid hensyn til sikkerhetsinstruksjonene og gjeldende forskrifter. ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble det fra strømkilden før du foretar eventuelle justeringer eller fjerner/ installerer tilleggsutstyr eller tilbehør. Korrekt plassering av hendene (fi g. 3) ADVARSEL: For å redusere faren for alvorlig personskade, skal man ALLTID ha hendene i korrekt posisjon, som vist. ADVARSEL: For å redusere faren for personskade, skal man ALLTID holde godt fast, for å være forberedt på en plutselig reaksjon. Korrekt plassering av hendene krever en hånd på toppen av drillen (l) som vist, med den andre hånden på hovedhåndtaket (m).NORSK

Boreoperasjon ADVARSEL: Risikoen for alvorlig personskade kan reduseres ved å slå av verktøyet samt koble fra strømkilden før det utføres justeringer eller monteringer/ demonteringer av tilbehør eller ekstrautstyr. ADVARSEL: Slik at en kan redusere risikoen for personlig skade, påse at arbeidsstykket ALLTID er ankret eller klemt godt fast. Hvis det bores i tynt materiale, bruk en ”sikkerhets” blokk av tre som vil hjelpe til å forhindre skader på materialet.

1. Sett inn og stram til ønsket drill-bit i chucken.

Velg ønsket område for hastighet/moment ved å bruke to-trinns girskifteren for å tilpasse hastighet og moment for den ønskede bruken.

trykk til å holde boret i gang, men ikke trykk så hardt at du kveler motoren eller brekker av boret.

4. Hold verktøyet godt med begge hendene for å

6. For å minske kveling eller det at boret bryter

seg gjennom materialet, reduser trykket på boret og gradvis press boret gjennom den siste brøkdelen av hullet.

7. Hold motoren gående mens du drar boret ut av

et boret hullet. Dette vil være til hjelp til slik at det ikke setter seg fast.

8. Med driller med variabel hastighet er det ikke

behov å sentermarkere hullet som skal bores. Bruk lav hastighet for å starte hullet, og øk farten ved å trykke inn vippebryteren hardere når hullet er dypt nok til å bore uten at bit-en hopper ut. Skrutrekkeroperasjon (fi g. 1)

1. Velg ønsket område for hastighet/moment ved

å bruke to-trinns-girskifteren (c) for å tilpasse hastighet og moment for den ønskede bruken.

2. Innstill det ønskede festetilbehøret i kjoksen på

samme måte som et hvilket som helst bor. VEDLIKEHOLD Elektriske verktøy fra DEWALT er laget for lang tids bruk med minimalt vedlikehold. Kontinuerlig tilfredsstillende funksjonalitet er betinget av riktig behandling og regelmessig rengjøring. ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre til personskader. Laderen og batteripakken er vedlikeholdsfrie. Det er ingen deler inne i den som kan vedlikeholdes. Smøring Dette elektriske verktøyet trenger ikke smøring. Rengjøring ADVARSEL: Blås smuss og støv ut av verktøyhuset med tørr luft så ofte som du ser at smuss legger seg i og rundt lufteåpningene. Bruk godkjent øyebeskyttelse og godkjent støvmaske når du utfører denne prosedyren. ADVARSEL: Aldri bruk oppløsningsmidler eller andre sterke kjemikalier for rengjøring av ikke- metalliske deler av verktøyet. Disse kjemikaliene kan svekke materialene brukt i disse delene. Bruk en klut fuktet kun med vann og mild såpe. Pass på at det aldri kommer væske inn i verktøyet. Legg aldri noen av verktøydelene i vann.

RENGJØRINGSINSTRUKSJONER FOR LADER

ADVARSEL: Fare for elektrisk støt. Frakople laderen fra vekselstrømkontakten før rengjøring. Smuss og fett kan fjernes fra eksteriøret av laderen ved bruk av en klut eller myk ikke-metallisk børste. Ikke bruk vann eller andre rengjøringsmidler.NORSK

Ekstrautstyr ADVARSEL: Siden tilbehør som ikke leveres av DEWALT ikke er testet med dette produktet, kan det være farlig å bruke slikt tilbehør. Reduser risikoen for personskade ved å kun bruke tilbehør som anbefales av D EWALT sammen med dette produktet. Ta kontakt med en forhandler for informasjon om ekstrautstyr. Miljøvern Separat innsamling. Dette produktet skal ikke kastes sammen med vanlig husholdningsavfall. Hvis du en dag finner ut at DEWALT-produktet må skiftes eller du ikke lenger har bruk for det, skal du ikke kaste det sammen med det vanlige husholdningsavfallet. Sørg for at produktet innsamles separat. Separat innsamling av brukte produkter og pakkematerialer gjør det mulig å gjenvinne materialer og bruke dem på nytt. Gjenbruk av gjenvunne materialer reduserer forurensning og etterspørselen etter råvarer. Lokale forskrifter kan inneholde bestemmelser om separat innsamling av elektriske produkter fra hjemmet, ved søppelfyllinger eller hos forhandleren når du kjøper et nytt produkt.

EWALT har et anlegg for innsamling og gjenvinning av D EWALT-produkter som ikke kan brukes lenger. Send produktet til et autorisert servicesenter som kan samle inn produkter på dine vegne og anvende denne tjenesten. Finn nærmeste autoriserte servicesenter ved å ta kontakt med nærmeste D EWALT-kontor på adressen som er oppført i denne brukerhåndboken. Du finner også en liste over autoriserte servicesentre for D EWALT og utførlig informasjon om service og kontaktpersoner på Internett på www.2helpU.com. Oppladbar batteripakke Denne langtids batteripakken må lades på nytt når den ikke lenger produserer nok strøm til jobber som enkelt kunne utføres tidligere. Ta hensyn til miljøet når batteripakken må kasseres:

• Lad batteripakken helt ut, og ta den ut av verktøyet.

• Li-Ion celler kan gjenbrukes. Lever dem til forhandleren eller en lokal gjenbruksstasjon. De innleverte batteripakkene vil gjenbrukes eller avfallsbehandles korrekt.NORSK

GARANTI DEWALT er overbevist om kvaliteten på produktene sine og tilbyr en enestående garanti for profesjonelle brukere av produktet. Denne garantierklæringen kommer i tillegg til, og har på ingen måte negativ innvirkning på, dine kontraktsmessige rettigheter som profesjonell bruker eller på dine lovfestede rettigheter som privat, ikke-profesjonell bruker. Garantien er gyldig innen områdene tilhørende medlemslandene i den Europeiske Union (EU) og det Europeiske Frihandelsområdet (EFTA).

• 30-DAGERS RISIKOFRI TILFREDSHETSGARANTI • Dersom du ikke er helt tilfreds med ytelsen til ditt D EWALT-verktøy, kan du ganske enkelt returnere det innen 30 dager, komplett med alle de originale komponentene slik du kjøpte det, til innkjøpsstedet for å få full refusjon. Produktet må ha blitt utsatt for rimelig slitasje og kvittering må fremvises.

• ET ÅRS GRATIS SERVICEKONTRAKT • Dersom du har behov for vedlikehold eller service på ditt DEWALT-verktøy i de første 12 månedene etter kjøpet, får du 1 service gratis. Den vil gjennomføres gratis hos en autorisert DEWALT reparatør. Kvittering må fremvises. Inkluderer arbeid. Ekskluderer tilbehør og reservedeler såfremt disse ikke sviktet under garantien.

• ET ÅRS FULL GARANTI • Dersom ditt D EWALT-produkt blir defekt på grunn av material- eller produksjonsfeil innen 12 måneder fra kjøpsdato, garanterer

EWALT å bytte ut alle defekte deler vederlagsfritt eller - etter vårt skjønn - å erstatte enheten vederlagsfritt, forutsatt at:

• Produktet ikke har blitt feilaktig anvendt;

• Produktet har blitt utsatt for rimelig slitasje;

• Reparasjoner ikke er blitt forsøkt av uautoriserte personer;

EWALT reparatører og informasjon om vår etter-salg service finner du på internett under: www.2helpU.com.PORTUGUÊS
