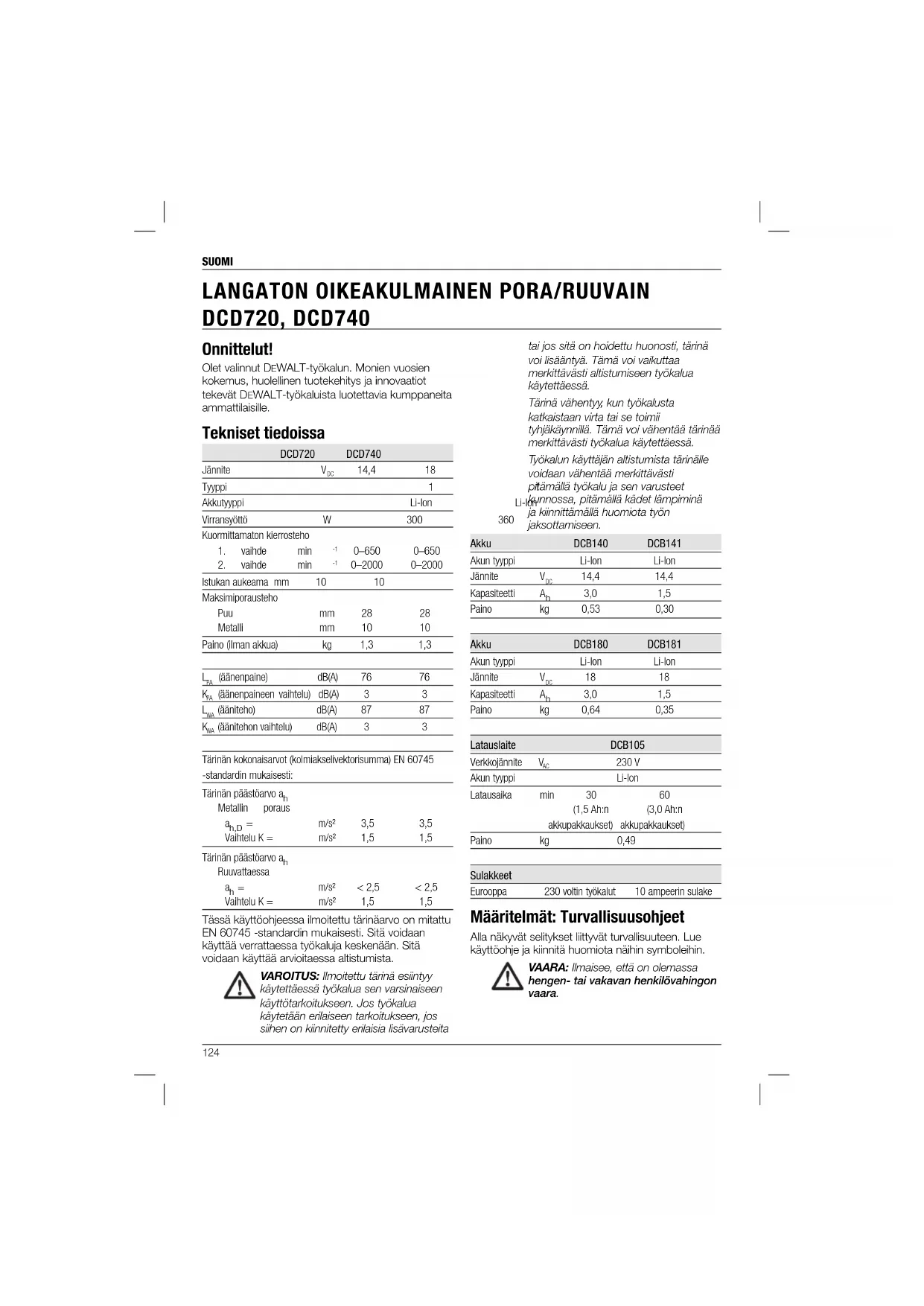

KÄYTTÖOHJE DCD720 DEWALT

DCD720, DCD740 Onnittelut! Olet valinnut DEWALT-työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät D EWALT-työkaluista luotettavia kumppaneita ammattilaisille. Tekniset tiedoissa DCD720 DCD740 Jännite V

14,4 18 Tyyppi 1 1 Akkutyyppi Li-Ion Li-Ion Virransyöttö W 300 360 Kuormittamaton kierrosteho

(äänenpaineen vaihtelu) dB(A)

(äänitehon vaihtelu) dB(A)

Tärinän kokonaisarvot (kolmiakselivektorisumma) EN 60745 -standardin mukaisesti: Tärinän päästöarvo a

m/s² 3,5 3,5 Vaihtelu K = m/s² 1,5 1,5 Tärinän päästöarvo a

m/s² < 2,5 < 2,5 Vaihtelu K = m/s² 1,5 1,5 Tässä käyttöohjeessa ilmoitettu tärinäarvo on mitattu EN 60745 -standardin mukaisesti. Sitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessa altistumista. VAROITUS: Ilmoitettu tärinä esiintyy käytettäessä työkalua sen varsinaiseen käyttötarkoitukseen. Jos työkalua käytetään erilaiseen tarkoitukseen, jos siihen on kiinnitetty erilaisia lisävarusteita tai jos sitä on hoidettu huonosti, tärinä voi lisääntyä. Tämä voi vaikuttaa merkittävästi altistumiseen työkalua käytettäessä. Tärinä vähentyy, kun työkalusta katkaistaan virta tai se toimii tyhjäkäynnillä. Tämä voi vähentää tärinää merkittävästi työkalua käytettäessä. Työkalun käyttäjän altistumista tärinälle voidaan vähentää merkittävästi pitämällä työkalu ja sen varusteet kunnossa, pitämällä kädet lämpiminä ja kiinnittämällä huomiota työn jaksottamiseen. Akku DCB140 DCB141 Akun tyyppi Li-Ion Li-Ion Jännite V

230 V Akun tyyppi Li-Ion Latausaika min 30 60 (1,5 Ah:n (3,0 Ah:n akkupakkaukset) akkupakkaukset) Paino kg 0,49 Sulakkeet Eurooppa 230 voltin työkalut 10 ampeerin sulake Määritelmät: Turvallisuusohjeet Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin. VAARA: Ilmaisee, että on olemassa hengen- tai vakavan henkilövahingon vaara.SUOMI

VAROITUS: Ilmoittaa, että on olemassa hengen- tai vakavan vaaran mahdollisuus. HUOMIO: Tarkoittaa mahdollista vaaratilannetta. Ellei tilannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen. HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon. Sähköiskun vaara! Tulipalon vaara. EU-yhdenmukaisuusilmoitus KONEDIREKTIIVI DCD720, DCD740 DEWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset: 2006/42/EU, EN 60745-1, EN 60745-2-1, EN 60745-2-2. Nämä tuotteet täyttävät myös direktiivin 2004/108/EU vaatimukset. Saat lisätietoja ottamalla yhteyden DEWALTiin. Osoitteet näkyvät käyttöohjeen takasivulla. Allekirjoittaja vastaa Teknisistä tiedoista ja antaa tämän vakuutuksen DEWALTin puolesta. Horst Grossmann Vice President Engineering and Product Development DEWALT, Richard-Klinger-Strasse 11, D-65510, Idstein, Germany

VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämä käyttöohje. Sähkötyökalun yleiset turvallisuusvaroitukset VAROITUS! Lue kaikki turvallisuusvaroitukset ja ohjeet Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

Näissä varoituksissa käytettävä sähkötyökalu- ilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseen työkaluun.

1) TYÖSKENTELYALUEEN TURVALLISUUS

a) Pidä työskentelyalue siistinä ja kirkkaasti valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä. b) Älä käytä sähkötyökaluja, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut. c) Pidä lapset ja sivulliset kaukana käyttäessäsi sähkötyökalua. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

2) SÄHKÖTURVALLISUUS

a) Pistokkeen ja pistorasian on vastattava toisiaan. Älä koskaan tee pistokkeeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin. b) Älä kosketa maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada sähköiskun, jos kehosi on maadoitettu. c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa. d) Älä vaurioita sähköjohtoa. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa. e) Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun vaaraa.SUOMI

f) Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojaa. Tämä vähentää sähköiskun vaaraa.

a) Käyttäessäsi sähkötyökalua pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavan henkilövahingon. b) Käytä henkilösuojausvarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulosuojaimen käyttäminen vähentää henkilövahinkojen vaaraa. c) Estä tahaton käynnistäminen. Varmista, että virtakytkin on OFF-asennossa, ennen kuin kytket sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat työkalun käteesi tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisää onnettomuusvaaraa. d) Poista kaikki säätöavaimet tai vääntimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivään osaan jäänyt säätöavain tai väännin voi aiheuttaa henkilövahingon. e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa. f) Pukeudu oikein. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin. g) Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamia vaaroja.

4) SÄHKÖTYÖKALUISTA HUOLEHTIMINEN

a) Älä kohdista sähkötyökaluun liikaa voimaa. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuun käyttötarkoitukseen. b) Älä käytä työkalua, jos virtakytkin ei toimi. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava. c) Katkaise sähkötyökalusta virta ja irrota sen pistoke pistorasiasta tai irrota akku siitä ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingon vaaraa. d) Varastoi sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai näihin ohjeisiin perehtymättömien henkiöiden käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä. e) Pidä sähkötyökalut kunnossa. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavat onnettomuuksia. f) Pidä leikkaavat pinnat terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompi hallita. g) Käytä sähkötyökalua ja sen tarvikkeita, kuten poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyä vaaratilanne.

5) AKKUKÄYTTÖISTEN TYÖKALUJEN KÄYTTÄMINEN JA

NIISTÄ HUOLEHTIMINEN a) Käytä ainoastaan valmistajan suosittelemaa latauslaitetta. Tietyntyyppiselle akulle soveltuva latauslaite voi aiheuttaa tulipalon vaaran käytettynä yhdessä toisen akun kanssa. b) Käytä sähkötyökalussa vain siihen tarkoitettuja akkuja. Muiden akkujen käyttäminen voi aiheuttaa tulipalon tai onnettomuuden vaaran. c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden läheltä, kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten esineiden läheltä. Ne voivat oikosulkea akun navat. Akun napojen oikosulkeminen voi aiheuttaa palovamman tai tulipalon. d) Oikosulku voi aiheuttaa nesteen vuotamisen akusta. Vältä koskemasta tähän nesteeseen. Jos nestettä pääsee vahingossa iholle, huuhtele vedellä. Jos tätä nestettä pääsee silmään, ota yhteys lääkäriin. Akkuneste voi ärsyttää tai aiheuttaa palovamman.

a) Korjauta työkalu valtuutetulla asentajalla. Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Tämä varmistaa sähkötyökalun turvallisuuden.SUOMI

Lisäturvasääntöjä porille

• Käytä kuulonsuojaimia, kun käytät poraa. Melulle altistuminen voi aiheuttaa kuulon menetyksen.

• Käytä lisäkahvoja, jos ne on toimitettu työkalun mukana. Hallinnan menetys voi aiheuttaa henkilövahingon.

• Tartu kiinni koneen eristetyistä tartuntapinnoista, jos leikkausvälinettä käyttäessä on vaara osua piilossa oleviin johtoihin. Terän osuminen jännitteiseen johtoon tekee sen paljaista metalliosista jännitteisiä, joten käyttäjä voi saada sähköiskun.

• Käytä puristimia tai muuta käytännöllistä tapaa kiinnittää ja tukea työkappale tukevalle alustalle. Työn pitäminen käsin tai vartaloa vasten on epävakaata ja saattaa johtaa kontrollin menetykseen.

• Pidä työkalua tiukasti. Pidä työkalua aina kiinni molemmilla käsillä. Työkalun käyttö yhdellä kädellä aiheuttaa hallinnan menetyksen. Kovien materiaalien läpi tunkeutuminen tai osuminen voi myös olla vaarallista.

• Käytä suojalaseja tai muita silmäsuojia. Iskuporaus ja poraaminen voivat aiheuttaa lastujen lentämisen. Lentävät kappaleet voivat aiheuttaa pysyvän silmävaurion.

• Lisävarusteet ja työkalu voivat kuumentua käytön aikana. Käytä suojakäsineitä niiden käsittelyn aikana, jos käytät työkalua lämpöä tuottaviin toimintoihin, kuten metallien iskuporaukseen ja poraukseen.

• Ilmanvaihtoaukkoja ei saa peittää. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin. Vaarat Seuraavat vaarat ovat olemassa käytettäessä porakonetta: – Pyöriviin tai kuumiin osiin koskemisen aiheuttamat vammat. Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Niitä ovat – kuulon heikkeneminen. – sormien puristumisen vaara lisävarustetta vaihdettaessa. – pölyn hengittämisen aiheuttamat terveysvaarat työstettäessä betonia ja/tai tiiltä. – lentävien kappaleiden aiheuttamat henkilövahingot. – pitkäaikaisen käyttämisen aiheuttamat henkilövahingot. Työkalun merkinnät Seuraavat kuvakkeet näkyvät työkalussa: Lue käyttöohjeet ennen käyttämistä.

PÄIVÄMÄÄRÄKOODIN SIJAINTI

Päivämääräkoodi on merkitty kotelon pintaan laitteen ja akun väliin. Se sisältää myös valmistusvuoden. Esimerkki: 2011 XX XX Valmistusvuosi Tärkeitä turvallisuusohjeita latauslaitetta käytettäessä

SÄILYTÄ NÄMÄ OHJEET: Tässä ohjeessa on tärkeitä turvallisuus- ja käyttöohjeita DCB105- akkulaturille.

• Lue kaikki laturin, akkuyksikön ja akkuyksikköä käyttävän tuotteen ohjeet ja varoitusmerkinnät ennen laturin käyttöä. VAROITUS: Sähköiskun vaara. Älä päästä nestettä laturin sisään. Se voi aiheuttaa sähköiskun. HUOMIO: Palovamman vaara. Loukkaantumisriskin vähentämiseksi lataa vain ladattavia DEWALT akkuja. Muut akkutyypit voivat ylikuumentua ja puhjeta ja aiheuttaa henkilö- ja omaisuusvahinkoja. Älä lataa akkuja, joita ei voi ladata uudelleen. HUOMIO: Lapsia tulee valvoa ja varmistaa, että he eivät leiki laitteella. HUOMAUTUS: Tietyissä olosuhteissa kun laturi on liitetty tehosyöttöön, vieras materiaali voi aiheuttaa laturin oikosulun. Johtavat materiaalit kuten, mutta ei näihin rajoittuen, hiomapöly, metallihiukkaset, teräsvilla, alumiinifolio tai muu metallipartikkeleiden kasaantuma, tulee pitää poissa laturin aukoista. Irrota laturi aina tehonsyötöstä, kun laturissa ei ole akkuyksikköä. Irrota laturi tehonsyötöstä ennen kuin yrität puhdistaa sitä.

• ÄLÄ YRITÄ ladata akkuyksikköä millään muulla laturilla kuin tässä käyttöohjeessa mainituilla. Laturi ja akkuyksikkö on suunniteltu erityisesti toimimaan yhdessä.SUOMI

• Näitä latureita ei ole tarkoitettu käytettäväksi mihinkään muuhun tarkoitukseen kuin ladattavien DEWALT-akkujen lataamiseen. Muu voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.

• Älä jätä laturia sateeseen tai lumeen.

• Vedä pistokkeesta äläkä johdosta, kun irrotat laturia verkkovirrasta. Tämä vähentää pistokkeen ja sähköjohdon vahingoittumisen riskiä.

• Varmista, että johto sijaitsee niin, että sen päälle ei astuta, siihen ei kompastu tai että siihen ei muuten kohdistu vaurioita tai rasitusta.

• Älä käytä jatkojohtoa ellei se ole ehdottoman välttämätöntä. Jatkojohdon virheellinen käyttö voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.

• Kun laturia käytetään ulkotilassa, aseta se aina kuivaan paikkaan ja käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun vaaraa.

• Älä tuki laturin tuuletusaikkoja. Tuuletusaukot sijaitsevat laturin yläosassa ja sivuilla. Sijoita laturi pois lämpölähteiden läheltä.

• Älä käytä laturia, jos johto tai pistoke on vahingoittunut– vaihdata ne välittömästi.

• Älä käytä laturia, jos siihen on kohdistunut terävä isku, se on pudotettu tai muuten vahingoittunut millään tavalla. Vie se valtuutettuun huoltoon.

• Älä pura laturia. Vie se valtuutettuun huoltoon, jossa se huolletaan tai korjataan. Virheellinen kokoaminen voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.

• Jos virtajohto on vahingoittunut, valmistajan, huollon tai vastaavan pätevän henkilön täytyy vaihtaa se välittömästi.

• Irrota laturi pistorasiasta ennen kuin yrität puhdistaa sitä. Tämä vähentää sähköiskun vaaraa. Akkuyksikön poistaminen ei vähennä riskiä.

• ÄLÄ KOSKAANyritä yhdistää kahta laturia yhteen.

• Laturi on suunniteltu toimimaan tavallisella 230 V:n kotitalouden sähkövirralla. Älä yritä käyttää mitään muuta kuin määritettyä jännitettä. Tämä ei koske autolaturia.

Latauslaitteet DCB105-laturilla voidaan ladata 10,8 V, 14,4 V ja 18 V -litiumioniakkuja (DCB121, DCB140, DCB141, DCB180 ja DCB181). Tämä laturi ei vaadi säätöä ja sen käyttö on suunniteltu mahdollisimman helpoksi. Lataaminen (kuva [fi g.] 2)

1. Yhdistä laturi sopivaa 230 V pistorasiaan ennen

kuin laitat siihen akun.

2. Aseta akku (i) laturiin ja varmista, että se on

hyvin paikoillaan laturissa. Punainen (latauksen) merkkivalo vilkkuu jatkuvasti ilmoittaen, että latausprosessi on alkanut.

3. Kun akku on ladattu täyteen, punainen

latausvalo palaa jatkuvasti. Akku on nyt ladattu, ja se voidaan ottaa käyttöön tai jättää latauslaitteeseen. HUOMAUTUS: Jotta varmistat Li-Ion-akkujen parhaimman mahdollisen suorituskyvyn ja pitkän käyttöiän, akku tulee ladata täyteen ennen ensimmäistä käyttöä. Lataaminen Alla näkyvässä taulukossa on lisätietoja akun latautumisesta. Lataustila lataaminen –– –– –– –– täyteen ladattu ––––––––––––––––– liian kuumaa tai kylmää akkua ei ladata –– • –– • –– • –– •

ongelma akussa tai laturissa • • • • • • • • • • • • ongelma virransyötössä •• •• •• •• •• •• Tämä laturi ei lataa viallista akkua. Jos akku on viallinen, merkkivalo ei syty tai laturi ilmoittaa viallisesta akusta tai sen merkkivalo vilkkuu. HUOMAUTUS: Tämä voi tarkoittaa myös laturivikaa. Jos laturi ilmoittaa ongelmasta, vie laturi ja akku testattavaksi valtuutettuun huoltopalveluun. Liian kuumaa tai kylmää akkua ei ladata Jos latauslaite tunnistaa, että akku on liian kuuma tai kylmä, latautuminen aloitetaan vasta akun saavutettua oikean lämpötilan. Kun oikea lämpötila on saavutettu, latautuminen alkaa automaattisesti. Tämä ominaisuus pidentää akun ikää.SUOMI

XR Li-Ion -laitteissa on elektroninen suojausjärjestelmä, joka suojaa akkua ylikuormitukselta, ylikuumenemiselta tai suurelta purkautumiselta. Jos elektroninen suojausjärjestelmä tulee käyttöön, työkalu poistaa sen käytöstä automaattisesti. Jos näin käy, lataa Li-Ion-akkua latauslaitteessa, kunnes se on ladattu täyteen. Kylmä akku latautuu puolet hitaammin lämpimään akkuun verrattuna. Akku latautuu hitaammin koko latausjakson ajan, sen latautumisnopeus ei palaudu nopeaksi, vaikka akku lämpenesi. Tärkeitä turvallisuusohjeita kaikkia akkuja käytettäessä Kun tilaat uutta akkua, ilmoita tuotenumero ja jännite. Pakkauksen akkua ei ole ladattu täyteen. Ennen akun ja akkulaturin käyttämistä tulee alla olevat turvallisuusohjeet lukea ja annettuja latausohjeita noudattaa.

• Älä lataa tai käytä akkua räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Akun laittaminen laturiin tai poistaminen laturista voi sytyttää pölyn tai höyryt.

• Älä koskaan pakota akkua laturiin. Älä muokkaa akkuyksikköä millään tavalla saadaksesi sen sopimaan yhteensopimattomaan laturiin, sillä akkuyksikkö saattaa murtua ja aiheuttaa vakavan henkilökohtaisen vaurion.

• Lataa akkuyksiköt vain määritetyillä DEWALT latureilla.

• ÄLÄ roiskuta vettä tai upota veteen tai muihin nesteisiin.

• Älä säilytä tai käytä työkalua ja akkuyksikköä paikassa, jossa lämpötila voi saavuttaa tai ylittää 40 ˚C (kuten kesällä ulkokatoksissa tai metallirakennuksissa).

• Parhaiden tuloksien saavuttamiseksi on varmistettava, että akku on ladattu täyteen ennen käyttöä. VAROITUS: Älä koskaan yritä avata akkuyksikköä mistään syystä. Jos akkuyksikön kotelo on murtunut tai vahingoittunut, älä laita sitä laturiin. Älä riko, pudota tai vahingoita akkuyksikköä. Älä käytä akkuyksikköä tai laturia, johon on osunut terävä isku, joka on pudotettu tai vahingoittunut millään tavalla (esim. lävistetty naulalla, isketty vasaralla, astuttu päälle). Se voi aiheuttaa jopa kuolettavan sähköiskun. Vahingoittuneet akkuyksiköt tulee palauttaa huoltoon kierrätystä varten. HUOMIO: Kun työkalua ei käytetä, aseta se vakaalle alustalle kyljelleen, jotta se ei aiheuta putoamis- tai kompastumisvaaraa. Kookkaalla akulla varustetut työkalut voidaan jättää pystyasentoon, mutta ne kaatuvat helposti. LITIUM-IONIAKKUJEN (Li-Ion) ERITYISET TURVAOHJEET

• Älä hävitä akkua polttamalla, vaikka se olisi vaurioitunut pahasti tai tullut elinkaarensa päähän. Akku voi räjähtää poltettaessa. Litium- ioniakkuja poltettaessa syntyy myrkyllisiä kaasuja ja aineita.

• Jos akun sisältöä pääsee iholle, huuhtele heti miedolla saippualla ja vedellä. Jos akkunestettä pääsee silmään, huuhtele avointa silmää vedellä 15 minuutin ajan kunnes ärsytys lakkaa. Jos on hakeuduttava lääkärin hoitoon, ilmoita, että akun elektrolyytti on nestemäisten orgaanisten karbonaattien ja litiumsuolojen seosta.

• Avatun akkukennon sisältö voi ärsyttää hengitysteitä. Hakeudu raittiiseen ilmaan. Jos oireet jatkuvat, ota yhteys lääkäriin. VAROITUS: Palovamman vaara. Akkuneste voi syttyä altistuessaan kipinälle tai liekille. Akkuyksikkö AKKUTYYPPI DCD720 toimii 14,4 voltin akulla. DCD740 toimii 18 voltin akulla. DCB140, DCB141, DCB180 tai DCB181 -akkuja voidaan käyttää. Katso lisätietoa kohdasta Tekniset tiedot. Säilytyssuositukset

1. On suositeltavaa säilyttää akku viileässä

ja kuivassa paikassa poissa suorasta auringonpaisteesta sekä liiallisesta kylmyydestä tai kuumuudesta. Akku toimii mahdollisimman tehokkaasti ja pitkään, kun sitä säilytetään huoneenlämpötilassa, kun se ei ole käytössä.

2. Pitkän säilytyksen aikana täyteen ladattu akku

on suositeltavaa säilyttää viileässä ja kuivassa paikassa irti laturista. HUOMAUTUS: Akkuja ei saa asettaa säilöön täysin tyhjinä. Akku on ladattava ennen käyttöä.SUOMI

Latauslaitteen ja akun tarrat Tässä käyttöohjeessa käytettävien kuvakkeiden lisäksi latauslaitteessa ja akussa käytetään seuraavia kuvakkeita: Lue käyttöohjeet ennen käyttämistä. Akkua ladataan. Akku on ladattu. Liian kuumaa tai kylmää akkua ei ladata.

Ongelma akussa tai laturissa. Ongelma virransyötössä. Älä työnnä sähköä johtavia esineitä laitteen sisään. Älä lataa vaurioitunutta akkua. Käytä vain DEWALT-akkuja. Muut akut voivat räjähtää sekä aiheuttaa henkilö- ja omaisuusvahinkoja. Älä altista vedelle. Vaihdata vialliset akut heti. Lataa vain lämpötilassa 4–40 °C. Toimita akku kierrätykseen ympäristöystävällisellä tavalla. Älä hävitä akkuyksikköä polttamalla. Lataa Litium-ioniakkuja. Latausajan tiedot ovat Teknisissä tiedoissa. Käytettäväksi vain ulkona. Pakkauksen sisältö Pakkauksen sisältö: 1 Pora 1 laturi 1 Akku 1 laukku 1 Käyttöohje HUOMAUTUS: Akut, laturit ja pakkaukset eivät kuulu N-malliin.

• Tarkista, onko työkalussa, osissa tai tarvikkeissa kuljetusvaurioita.

• Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä. Kuvaus (kuva 1) VAROITUS: Älä tee työkaluun tai sen osiin mitään muutoksia. Tällöin voi aiheutua omaisuus- tai henkilövahinkoja. a. Ohjainkytkin b. Suunnanvaihtopainike c. Vaihde d. Syvä kuusiokolokotelo e. Työvalo f. Vyökoukku g. Asennusruuvi h. Terän pidike

j. Akun vapautuspainike k. Istukka syvällä kuusiokolokotelolla

Nämä porat on tarkoitettu poraukseen ja ruuvaukseen ammattikäytössä. ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja. Nämä porat ovat ammattimaisia sähkötyökaluja. ÄLÄ ANNA lasten koskea tähän työkaluun. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

• Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteen kanssa.SUOMI

Sähköturvallisuus Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että akun jännite vastaa laitteen tyyppikilpeen merkittyä jännitettä. Tarkista myös, että latauslaitteen jännite vastaa sähköverkon jännitettä. Tämä DEWALT-latauslaite on kaksoiseristetty EN 60335 -säädösten mukaisesti, joten maadoitusjohtoa ei tarvita. Jos virtajohto vaurioituu, se on korvattava uudella johdolla, jonka voi hankkia D EWALTin huolto- organisaation kautta. Jatkojohdon käyttäminen Jatkojohtoa saa käyttää vain, jos se on ehdottoman välttämätöntä. Käytä latauslaitteen vaatimukset täyttävää hyväksyttyä jatkojohtoa. Lisätietoja on Teknisissä tiedoissa. Johdinten pienin koko on 1 mm

ja suurin pituus 30 m. Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

KOKOAMINEN JA SÄÄTÄMINEN

VAROITUS: Irrota akku aina ennen laitteen kokoamista ja säätämistä. Katkaise laitteesta virta aina ennen akun irrottamista tai asettamista paikoilleen. VAROITUS: Käytä vain DEWALT-akkuja ja -latauslaitteita. Akun asentaminen ja poistaminen työkalusta (kuva 2) HUOMAUTUS: Parhaiden tuloksien saavuttamiseksi on varmistettava, että akku on ladattu täyteen. Valo sammuu, kun akku on täysin purkautunut. Varoitusta ei ole.

AKUN ASENTAMINEN TYÖKALUN KAHVAAN

1. Kohdista akku (i) kahvan sisällä oleviin kiskoihin

2. Liu’uta se kahvaan, kunnes akku on hyvin

paikoillaan laitteessa ja varmista, ettei se irtoa.

AKUN POISTAMINEN TYÖKALUSTA

1. Paina akun vapautuspainiketta (j) ja vedä akku

ulos työkalun kahvasta.

2. Laita akku laturiin, kuten käyttöohjeen

laturiosassa kuvataan. Säädettävän nopeuden ohjainkytkin (kuva 1) Käynnistä työkalu painamalla ohjainkytkintä (a). Sammuta työkalu vapauttamalla ohjainkytkin. Työkalussa on jarru. Istukka pysähtyy heti, kun ohjainkytkin vapautetaan kokonaan. Säädettävän nopeuden liipaisukytkimen avulla voit valita parhaan nopeuden kuhunkin sovelluksen. Mitä enemmän puristat ohjainkytkintä, sitä nopeammin työkalu toimii. Käytä alhaisempia nopeuksia aloittaaksesi reiät ilman keskiöintiä, metalleja tai muoveja poratessa, keraamiikkaa ruuvatessa ja poratessa. Korkeammat nopeudet sopivat paremmin puuhun tai puumateriaaleihin poraamiseen ja hiomis- ja kiillotusvälineiden käyttöön. Jotta työkalun käyttöikä olisi mahdollisimman pitkä, käytä säädettävää nopeutta vain keskiöintiin tai kiinnikkeille. HUOMAUTUS: Säädettävän nopeuden jatkuvaa käyttöä ei suositella. Se saattaa vahingoittaa kytkintä ja sitä tulee välttää. Suunnanvaihtopainike (kuva 1) Suunnanvaihtopainike (b) määrittää työkalun suunnan ja toimii myös lukituspainikkeena. Kiinniruuvausta varten vapauta ohjainkytkin ja paina alas suunnanvaihtopainike työkalun oikealla puolella. Kiinniruuvausta varten paina alas suunnanvaihtopainike työkalun oikealla puolella. Suunnanvaihtopainikkeen keskiasento lukitsee työkalun off-asentoon. HUOMAUTUS: Kun työkalua ei käytetä tai sitä kuljetetaan, pidä painike lukittuna keskiasennossa. Kun muutat suunnanvaihtopainikkeen asentoa, varmista, että ohjainkytkin on vapautettu. HUOMAUTUS: Kun työkalua käytetään ensimmäisen kerran suunnanvaihdon jälkeen, saatat kuulla käynnistettäessä kilahduksen. Tämä on normaalia, eikä ole osoitus ongelmasta. Nopeuskytkin (kuva 1) Poran nopeuskytkimen avulla voit vaihtaa vaihteista monipuolisesti.

1. Kun haluat valita nopeusasetuksen 1 (korkea

vääntö), sammuta työkalu ja anna sen pysähtyä. Liu’uta nopeuskytkintä (c) eteenpäin (istukkaa kohti).

2. Kun haluat valita nopeusasetuksen 2 (alhainen

vääntö), sammuta työkalu ja anna sen pysähtyä. Liu’uta nopeuskytkintä taaksepäin (poispäin istukasta). HUOMAUTUS: Älä vaihda vaihdetta, kun työkalu on käynnissä. Anna poran pysähtyä aina kokonaan ennen varusteiden vaihtamista. Jos vaihteiden vaihtamisessa on ongelmia, varmista, että nopeuskytkin on työnnetty joko kokonaan eteenpäin tai kokonaan taaksepäin.SUOMI

Työvalo (kuva 1) Työvalo (e) sijaitsee istukan ja ohjainkytkimen (a) välissä. Työvalo syttyy, kun liipaisukytkintä painetaan ja se sammuu automaattisesti 20 sekunnin jälkeen liipaisukytkimen vapauttamisesta. Jos liipaisukytkintä pidetään alhaalla, työvalo jää päälle. HUOMAUTUS: Työvalot on tarkoitettu välittömän työpinnan valaisuun eikä niitä ole tarkoitettu käytettäväksi taskulamppuna. Pikaistukka (kuva 1) VAROITUS: Älä yritä kiristää poranteriä (tai muita lisävarusteita) tarttumalla istukkaan ja käynnistämällä työkalun. Se voi vahingoittaa istukkaa ja aiheuttaa henkilövahingon. Lukitse aina ohjainkytkin, kun vaihdat lisävarusteita. VAROITUS: Varmista aina, että terä on hyvin kiinni ennen työkalun käynnistämistä. Löysä terä voi irrota työkalusta ja aiheuttaa henkilövammoja. Työkalussasi on 3/8" pikaistukka helpompaa käyttöä varten. Vaihda poranterä tai muu lisävaruste alla annettujen ohjeiden mukaan.

1. Lukitse ohjainkytkin off-asentoon, kuten kuvattu

osiossa Suunnanvaihtopainike.

2. Tartu istukkaan (k) yhdellä kädellä ja kierrä sitä

vastapäivään. Kierrä riittävästi, jotta istukka avautuu riittävästi valittua lisävarustetta varten.

3. Aseta terä tai muu lisävaruste noin 19 mm (3/4")

istukkaan ja kiristä se tiukasti pitämällä istukasta ja kiertämällä sitä myötäpäivään. Kun haluat irrottaa lisävarusteen, toista vaihe 2 yllä. SYVÄ KUUSIOKOLOKOTELO (KUVA 1) Työkalussa on syvä kuusiokolokotelo (d), joka menee läpi ja sijaitsee istukan (k) takana. Tämä mahdollistaa 51mm (2") tai pitemmän 1/4" kuusiokolokaran asettamisen pitemmälle laitteeseen läheltä tapahtuvaa käyttöä varten. Kun istukan leuat ovat kokonaan auki (kuten kuvattu kohdassa Pikaistukka), aseta 1/4" kuusiokolokaran terä kokonaan istukan läpi. Istukka voidaan kiristää kuten kuvattu osiossa Pikaistukka. Vyökoukku ja terän pidike (kuva 1) VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. VAROITUS: Jotta vähennetään vakavan henkilöloukkaantumisen riskiä, ÄLÄ ripusta työkalua pään yläpuolelle tai älä ripusta esineitä vyökoukusta. VAIN työkalun vyökoukku saadaan ripustaa vyöhön. VAROITUS: Jotta vähennät vakavan henkilövahingon riskiä, varmista, että vyökoukkua kiinnittävät ruuvi on kiinni varmasti. TÄRKEÄÄ: Kun kiinnität tai vaihdat vyökoukkua tai terän pidikettä, käytä vain mukana toimitettua ruuvia (g). Kiristä ruuvi huolellisesti. Vyökoukku (f) ja terän pidike (h) voidaan kiinnittää työkalun molemmille puolille käyttämällä vain mukana toimitettua ruuvia (g), mikä mahdollistaa sekä oikea- että vasenkätisten käyttäjien käytön. Jos koukkua tai terän pidikettä ei haluta lainkaan, sen voi irrottaa työkalusta. Irrota vyökoukku tai terän pidike poistamalla ruuvi (g), joka pitää sen paikallaan ja kokoa sitten uudelleen vastakkaiselle puolelle. Kiristä ruuvi huolellisesti. TOIMINTA Käyttöohjeet VAROITUS: Noudata aina turvaohjeita ja määräyksiä. VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Käsien oikea asento (kuva 3) VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa pitämällä kädet AINA oikeassa asennossa. VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa pitelemällä työkalua AINA tiukassa otteessa. Kädet ovat oikeassa asennossa, kun tartut koneen yläosaan (l) yhdellä kädellä kuvassa näkyvällä tavalla ja toisella kädellä pääkahvaan (m). Poran toiminta VAROITUS: Vähennä vakavaa henkilövaurion riskiä kytkemällä työkalu pois päältä ja irrottamalla se virtalähteestä ennen säätöjen tekemistä tai lisävarusteiden ja apuvälineiden irrottamista tai asentamista.SUOMI

VAROITUS: Henkilövahinkojen riskin pienentämiseksi tarkista AINA, että työkalu on kunnolla kiinnitetty ja sen osat kiristetty paikoilleen. Jos poraat ohutta materiaalia, käytä puista suojaosaa materiaalin vaurioitumisen välttämiseksi.

1. Asenna ja kiristä haluttu poranterä istukkaan.

Valitse suunniteltuun käyttöön sopiva nopeus/ vääntö kaksiasentoisen nopeuskytkimen avulla.

2. Käytä vain teräviä poranteriä.

3. Kohdista paine aina suoraan laitteen kärjen

suuntaisesti. Käytä riittävää voimaa porausta varten, mutta älä paina niin, että laitteen moottori jumiutuu tai sen kärki vääntyy.

4. Pitele työkalua tukevasti molemmin käsin

estääksesi poran kiertymisen. Mikäli käyttämässäsi mallissa ei ole sivukahvaa, ota kiinni toisella kädellä poran kahvasta ja toisella kädellä akkuosasta. VAROITUS: Pora saattaa pysähtyä ylikuormituksen johdosta, jolloin laite tekee äkillisen kiertoliikkeen. Varaudu aina laitteen sammumiseen. Estä kiertoliike ja vammat pitämällä poraa tukevalla otteella.

5. JOS PORA SAKKAA, se johtuu tavallisesti

ylikuormituksesta tai väärästä käytöstä. VAPAUTA ohjainkytkin VÄLITTÖMÄSTI, poista poranterä työkappaleesta, ja määritä sakkauksen syy. ÄLÄ paina ohjainkytkintä PÄÄLLE JA POIS PÄÄLTÄ KIINNI

6. Minimoi laitteen jumiutumisen tai materiaalin

läpi työntymisen vaaraa vähentämällä poraan kohdistuvaa painetta ja hellittämällä kärjen otetta reiän viimeisen osan läpi.

7. Pidä laite käynnissä, kun vedät kärjen ulos

poratusta reiästä. Tämä auttaa välttämään laitteen kiinnijuuttumista.

8. Säädettävän nopeuden porissa ei ole tarvetta

merkitä porattavaa reikää naskalilla. Aloita reikä hitaalla nopeudella ja kiihdytä puristamalla ohjainkytkintä kovempaa, kun reikä on tarpeeksi syvä, ilman että terä hyppää ulos. Ruuvaimen toiminta (kuva 1)

1. Valitse haluamasi nopeus-/vääntöväli

kaksiasentoisella vaihteella (c) suunnitellun käytön nopeuden ja väännön mukaan.

2. Kiinnitä käyttämäsi kiinnitinosa istukkaan samalla

tavalla kuin kaikki muut poran osat. KUNNOSSAPITO DEWALT-sähkötyökalu on suunniteltu siten, että se toimii pitkään hyvin vähäisellä huollolla. Jatkuva ja asianmukainen toiminta riippuu laitteeseen tehdyistä huolloista ja säännöllisestä puhdistuksesta. VAROITUS: Vähennä vakavaa henkilövaurion riskiä kytkemällä työkalu pois päältä ja irrottamalla akkupakkaus ennen säätöjen tekemistä tai lisävarusteiden ja apuvälineiden irrottamista tai asentamista. Vahingossa tapahtuva käynnistyminen voi aiheuttaa vamman. Laturia tai akkua ei voida huoltaa. Sisällä ei ole mitään huollettavia osia. Voitelu Moottoroitu työkalu ei vaadi ylimääräistä voitelua. Puhdistus VAROITUS: Puhalla lika ja pöly ulos pääkotelosta kuivalla ilmalla aina, kun havaitset lian kertyvän tuuletusaukkojen sisälle ja ympärille. Käytä asianmukaisia silmäsuojaimia ja hyväksyttyä pölysuojainta tämän toimenpiteen aikana. VAROITUS: Työkalun metallittomien osien puhdistamiseen ei saa käyttää liuottimia tai muita vahvoja kemikaaleja. Nämä kemikaalit voivat heikentää näiden osien valmistuksessa käytettyjä materiaaleja. Käytä ainoastaan mietoon saippuaveteen kostutettua kangasta. Älä koskaan päästä mitään nestettä työkalun sisälle äläkä koskaan upota työkalun mitään osaa nesteeseen. LATURIN PUHDISTUSOHJEET VAROITUS: Sähköiskun vaara. Irrota laturin virtapistoke pistorasiasta ennen puhdistusta. Voit puhdistaa laturin ulkopinnalla olevan lian ja rasvan liinalla tai pehmeällä harjalla (ei metallisella). Älä käytä vettä tai puhdistusliuoksia.SUOMI

Lisävarusteet VAROITUS: Koska tämän tuotteen kanssa ei ole testattu muita kuin DEWALTin tarjoamia lisävarusteita, niiden käyttö tämän työkalun kanssa voi olla vaarallista. Tämän tuotteen kanssa tulee käyttää ainoastaan

EWALTin suosittelemia lisävarusteita. Näin toimimalla vähennetään myös vahingoittumisriskiä. Kysy jälleenmyyjältäsi lisätietoja työkaluusi soveltuvista lisävarusteista. Ympäristön suojeleminen Lajittele osat. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen seassa. Jos huomaat DEWALT-tuotteesi vaativan vaihtoa tai jos et tarvitse sitä enää, älä hävitä sitä kotitalousjätteen mukana. Vie tuote lajiteltavaksi. Kun käytetyn tuotteen ja pakkauksen osat erotetaan toisistaan, materiaali voidaan kierrättää ja käyttää uudelleen. Kierrätetyn materiaalin uudelleen käyttö auttaa estämään ympäristön saastumista ja vähentää raaka-aineen tarvetta. Paikallisten säädösten mukaan sähkötuotteiden osat saatetaan erottaa kotitalousjätteestä kunnallisissa jätteenkäsittelypaikoissa, tai jälleenmyyjä tekee sen, kun ostat uuden tuotteen. DEWALT tarjoaa mahdollisuuden DEWALT- tuotteiden keräykseen ja kierrätykseen, kun niiden elinkaari on lopussa. Voit käyttää tämän palvelun hyväksesi palauttamalla tuotteesi valtuutettuun korjauspaikkaan, jossa jätteen keräys tehdään puolestasi. Saat lähimmän valtuutetun korjauspaikan osoitteen ottamalla yhteyden paikalliseen DEWALT- toimipisteeseen tässä ohjekirjassa mainittuun osoitteeseen. Valtuutetut DEWALT-korjauspaikat ja täydelliset tiedot myynnin jälkeisestä huoltopalvelusta ja yhteyshenkilöistä ovat saatavilla myös Internetissä osoitteessa: www.2helpU.com. Uudelleenladattava akku Tämä pitkään kestävä akku on ladattava uudelleen, jos se ei enää tuota riittävää tehoa töissä, joihin teho on aikaisemmin riittänyt hyvin. Kun laitteen toiminta-aika on lopussa, se tulee hävittää ympäristöystävällisellä tavalla:

• Anna akun tyhjentyä kokonaan ja irrota se sitten laitteesta.

• Li-Ion-akut ovat kierrätettäviä. Vie ne jälleenmyyjälle tai paikalliseen kierrätyspisteeseen. Kerätyt akkuyksiköt kierrätetään tai hävitetään oikein.SUOMI

TAKUU DEWALT luottaa tuotteidensa laatuun ja antaa erinomaisen takuun tämän tuotteen ammattikäyttäjille. Tämä takuu laajentaa käyttäjän oikeuksia heikentämättä ammattikäyttäjän sopimuspohjaisia oikeuksia eikä yksityisen muun kuin ammattikäyttäjän lainsäädäntöön perustuvia oikeuksia. Tämä takuu on voimassa kaikissa EU- ja ETA-maissa.

• 30 PÄIVÄN TYYTYVÄISYYSTAKUU ILMAN RISKEJÄ • Jos et ole täysin tyytyväinen D EWALT- työkalun toimintaan, palauta se ostopaikkaan 30 päivän kuluessa kaikkine osineen. Saat rahat takaisin. Tuote saa olla kulunut vain kohtalaisesti, ja ostotodistus on esitettävä.

• VUODEN HUOLTOSOPIMUS MAKSUTTA • Jos DEWALT-työkalusi tarvitsee huoltoa 12 kuukauden kuluessa ostosta, olet oikeutettu yhteen maksuttomaan huoltoon. Huollon suorittaa maksutta valtuutettu DEWALT- korjaamo. Ostotodistus on esitettävä. Takuu kattaa myös työn. Takuu ei kata tarvikkeita eikä varaosia, ellei niissä ole vikaa.

• YHDEN VUODEN TÄYSI TAKUU • Jos DEWALT-tuotteeseesi tulee vika 12 kuukauden aikana ostopäivästä materiaali tai valmistustyövirheen vuoksi, DEWALT vaihtaa kaikki vialliset osat maksutta tai harkintansa mukaan vaihtaa laitteen maksutta edellyttäen, että:

• laitetta ei ole väärinkäytetty,

• laite on kulunut vain normaalisti,

• valtuuttamattomat henkilöt eivät ole yrittäneet korjata laitetta,

• ostotodistus esitetään,

• laite palautetaan kaikkine alkuperäisine osineen. Voit pyytää takuuhuoltoa ottamalla yhteyden laitteen jälleenmyyjään tai lähimpään valtuutettuun DEWALT huoltokorjaamoon. Saat yhteystiedot DEWALT -kuvastosta tai ottamalla yhteyden tässä käyttöohjeessa näkyvään DEWALTin toimipaikkaan. Luettelo valtuutetuista DEWALT-huoltokorjaamoista ja myynnin jälkeisestä palvelusta on Internet-sivustossa: www.2helpU.com.SVENSKA
