BRUKSANVISNING DCD720 DEWALT

7. Hold motoren gående mens du drar boret ut av

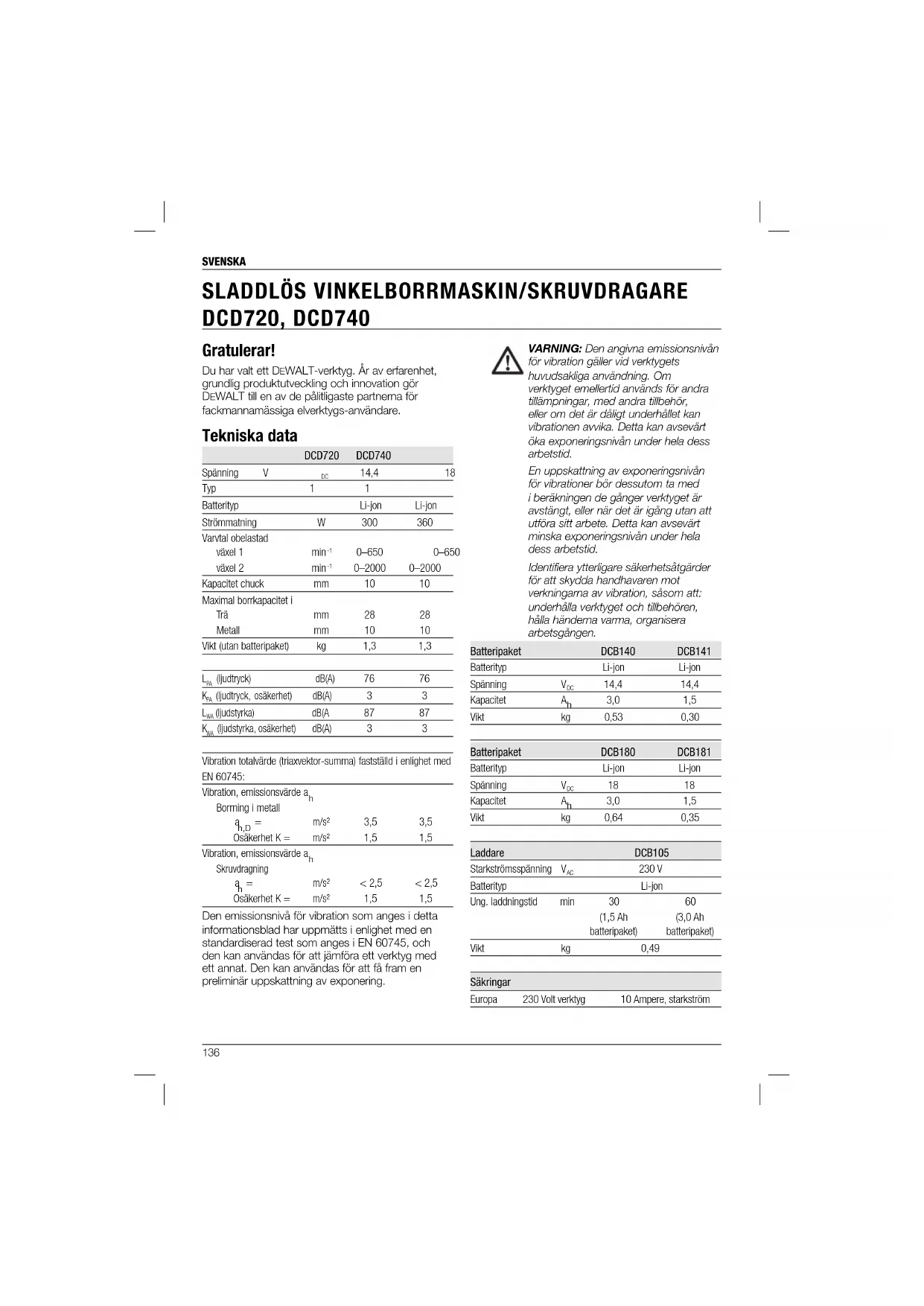

DCD720, DCD740 Gratulerar! Du har valt ett DEWALT-verktyg. År av erfarenhet, grundlig produktutveckling och innovation gör DEWALT till en av de pålitligaste partnerna för fackmannamässiga elverktygs-användare. Tekniska data DCD720 DCD740 Spänning V

0–650 0–650 växel 2 min

(ljudtryck, osäkerhet) dB(A)

(ljudstyrka, osäkerhet) dB(A)

Vibration totalvärde (triaxvektor-summa) fastställd i enlighet med EN 60745: Vibration, emissionsvärde a

m/s² < 2,5 < 2,5 Osäkerhet K = m/s² 1,5 1,5 Den emissionsnivå för vibration som anges i detta informationsblad har uppmätts i enlighet med en standardiserad test som anges i EN 60745, och den kan användas för att jämföra ett verktyg med ett annat. Den kan användas för att få fram en preliminär uppskattning av exponering. VARNING: Den angivna emissionsnivån för vibration gäller vid verktygets huvudsakliga användning. Om verktyget emellertid används för andra tillämpningar, med andra tillbehör, eller om det är dåligt underhållet kan vibrationen avvika. Detta kan avsevärt öka exponeringsnivån under hela dess arbetstid. En uppskattning av exponeringsnivån för vibrationer bör dessutom ta med i beräkningen de gånger verktyget är avstängt, eller när det är igång utan att utföra sitt arbete. Detta kan avsevärt minska exponeringsnivån under hela dess arbetstid. Identifiera ytterligare säkerhetsåtgärder för att skydda handhavaren mot verkningarna av vibration, såsom att: underhålla verktyget och tillbehören, hålla händerna varma, organisera arbetsgången. Batteripaket DCB140 DCB141 Batterityp Li-jon Li-jon Spänning V

Defi nitioner: Säkerhetsriktlinjer Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler. FARA: Indikerar en omedelbart riskfylld situation som, om den inte undviks, kommer att resultera i dödsfall eller allvarlig personskada. VARNING: Indikerar en potentiellt riskfylld situation som, om den inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada. SE UPP! Indikerar en potentiellt riskfylld situation som, om den inte undviks, kan resultera i mindre eller medelmåttig personskada. OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada. Anger risk för elektrisk stöt. Anger risk för eldsvåda. EC-Följsamhetsdeklaration MASKINDIREKTIV DCD720, DCD740 DEWALT deklarerar att dessa produkter, beskrivna under Tekniska data uppfyller: 2006/42/EC, EN 60745-1, EN 60745-2-1, EN 60745-2-2. Dessa produkter uppfyller dessutom direktiv 2004/108/EC. För mer information, var god kontakta DEWALT på följande adress, eller se handbokens baksida. Undertecknad är ansvarig för sammanställning av den tekniska filen och gör denna förklaring å DEWALTs vägnar. Horst Grossmann Vicepresident, Konstruktion och Produktutveckling DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Tyskland

VARNING: För att minska risken för personskada, läs instruktionshandboken. Säkerhetsvarningar, Allmänt Elverktyg VARNING! Läs alla säkerhetsvarningar och alla instruktioner. Underlåtenhet att följa varningarna och instruktionerna kan resultera i elektrisk stöt, eldsvåda och/ eller allvarlig personskada.

Termen “elverktyg” i varningarna syftar på ditt starkströmsdrivna (sladdanslutna) elverktyg eller batteridrivna (sladdlösa) elverktyg.

1) SÄKERHET PÅ ARBETSOMRÅDET

a) Håll arbetsområdet rent och ordentligt upplyst. Belamrade eller mörka områden inbjuder till olyckor. b) Använd inte elektriska verktyg i explosiva atmosfärer, såsom i närvaron av lättantändliga vätskor, gaser eller damm. Elektriska verktyg ge upphov till gnistor som kan antända dammet eller ångorna. c) Håll barn och åskådare borta meda du arbetar med ett elverktyg. Distraktioner kan göra att du förlorar kontrollen.

2) ELEKTRISK SÄKERHET

a) Kontakterna till elverktyget måste matcha uttaget. Modifiera aldrig kontakten på något sätt. Använd inte några adapterpluggar med jordanslutna (jordade) elektriska verktyg. Omodifierade kontakter och matchande uttag minskar risken för elektrisk stöt. b) Undvik kroppskontakt med jordanslutna eller jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk chock om din kropp är jordansluten eller jordad. c) Utsätt inte elektriska verktyg för regn eller våta förhållanden. Vatten som kommer in i ett elverktyg ökar risken för elektrisk stöt. d) Missbruka inte sladden. Använd aldrig sladden till att bära, dra eller koppla bort elverktyget från strömmen. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt. e) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar för utomhusanvändning. Användning av en sladd som passar förSVENSKA

utomhusanvändning minskar risken för elektrisk stöt. f) Om arbete med ett elverktyg i en fuktig lokal är oundvikligt, använd ett uttag som är skyddat med jordfelsbrytare (RCD). Användning av en RCD minskar risken för elektrisk stöt.

3) PERSONLIG SÄKERHET

a) Var vaksam, ha koll på vad du gör och använd sunt förnuft när du arbetar med ett elverktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan resultera i allvarlig personskada. b) Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning såsom dammfilterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador. c) Förebygg oavsiktlig igångsättning. Se till att strömbrytaren är i frånläge innan du ansluter till strömkällan och/eller batteripaketet, plockar upp eller bär verktyget. Att bära elektriska verktyg med ditt finger på strömbrytaren eller att strömsätta elektriska verktyg som har strömbrytaren på är att invitera olyckor. d) Avlägsna eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera i personskada. e) Böj dig inte för långt. Bibehåll alltid ordentligt fotfäste och balans. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer. f) Klä dig ändamålsenligt. Bär inte lösa kläder eller smycken. Håll hår, beklädnad och handskar borta från delar i rörelse. Lösa kläder, smycken eller långt hår kan fastna i delar i rörelse. g) Om det finns anordningar för anslutning av apparater för dammutrensning och insamling, se till att dessa är anslutna och används på ett korrekt sätt. Användning av dammuppsamling kan minska damm- relaterade faror.

4) ANVÄNDNING OCH SKÖTSEL AV ELVERKTYG

a) Tvinga inte elverktyget. Använd det korrekta elverktyget för din tillämpning. Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastighet för vilket det konstruerades. b) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras. c) Ta ur kontakten från strömkällan och/eller batteripaketet från elverktyget innan du gör några justeringar, byter tillbehör eller lägger elverktygen i förvaring. Sådana förebyggande säkerhetsåtgärder minskar risken att oavsiktligt starta elverktyget. d) Förvara elektriska verktyg som inte används utom räckhåll för barn, och låt inte personer som är obekanta med elverktyget eller med dessa instruktioner använda elverktyget. Elektriska verktyg är farliga i händerna på outbildade användare. e) Underhåll elektriska verktyg. Kontrollera för feljustering eller om rörliga delar har fastnat, bristning hos delar och andra eventuella förhållanden som kan komma att påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg. f) Håll kapningsverktyg vassa och rena. Ordentligt underhållna kapningsverktyg med vassa sågkanter är mindre sannolika att fastna och är lättare att kontrollera. g) Använd elverktyget, tillbehören och verktygssatserna, etc. i enlighet med dessa instruktioner, och ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Användningen av elverktyget för andra verksamheter än de som det är avsett för skulle kunna resultera i en farlig situation.

5) ANVÄNDNING OCH SKÖTSEL AV BATTERIDRIVNA

VERKTYG a) Ladda endast med den laddare som är specificerad av tillverkaren. En laddare som passar till en typ av batteripaket kan ge upphov till brandfara när den används tillsammans med ett annat batteripaket. b) Använd elverktygen enbart med därtill avsedda batteripaket. Användning av andra batteripaket kan ge upphov till skaderisk och eldsvåda. c) När batteripaketet inte används, håll det borta från andra metallföremål, såsom gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa en förbindelse från ena polen till den andra. Kortslutning av batteripolerna kan ge upphov till brännskador eller eldsvåda.SVENSKA

d) Under missbruksförhållanden kan vätska komma ut från batteriet, undvik kontakt med denna. Om kontakt oavsiktligt inträffar, spola med vatten. Om vätska kommer i kontakt med ögonen, uppsök medicinsk hjälp. Vätska som kommer ut från batteriet kan ge upphov till irritation eller brännskador.

a) Se till att ditt elverktyg får service av en kvalificerad reparatör, som endast använder identiska ersättningsdelar. Detta säkerställer att elverktygets säkerhet bibehålles. Ytterligare specifika säkerhetsregler för borrmaskiner

• Använd hörselskydd vid borrning. Att utsättas för buller kan leda till hörselskador.

• Använd hjälphandtag om de medföljer verktyget. Tappad kontroll kan orsaka personskador.

• Håll elverktyget i isolerade greppytor under arbete där sågtillbehöret kan komma i kontakt med dolda strömförande ledningar. Kaptillbehör som kommer i kontakt med en strömförande ledning kan göra att exponerade metalldelar hos elverktyget blir strömförande och kan ge användaren en elektrisk stöt.

• Använd klämmor eller något annat praktiskt sätt att säkra och stödja arbetsstycket vid ett stabilt underlag. Att hålla arbetet för hand eller mot kroppen är instabilt och kan göra att du förlorar kontrollen.

• Ha ett fast grepp om verktyget hela tiden. Försök inte att arbeta med verktyget utan att hålla det med båda händerna. Arbete med detta verktyg med en hand kommer att resultera i att kontrollen förloras. Bryta igenom eller att stöta på hårt material kan också vara riskabelt.

• Använd skyddsglasögon eller annat ögonskydd. Slagborrning och borrningsarbeten kan göra att flisor flyger omkring. Flygande partiklar kan orsaka permanenta ögonskador.

• Tillbehör och verktyg kan bli heta under arbetet. Använd handskar vid hantering om arbete görs som producerar hetta såsom slagborrning eller borrning i metall.

• Luftventiler täcker ofta rörliga delar och bör undvikas. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar. Inneboende risker Följande risker är naturligt förekommande vid användningen av borrar: – Personskador orsakade av att vidröra verktygets roterande eller heta delar. Trots applicering av de relevanta säkerhetsbestämmelserna och implementeringen av säkerhetsapparater kan vissa återstående risker inte undvikas. Dessa är: – Hörselnedsättning. – Risk för att klämma fingrar vid byte av tillbehör. – Hälsorisker orsakade av inandning av damm som uppstår vid arbete med trä. – Risk för personskada på grund av flygande partiklar. – Risk för personskada på grund av långvarig användning. Märkningar på verktyg Följande bildikoner visas på verktyget: Läs instruktionshandbok före användning. DATUMKODPLACERING Datumkoden, som också inkluderar tillverkningsåret, finns tryckt på ytan på den kåpa som bildar monteringsskarven mellan verktyget och batteriet. Exempel: 2011 XX XX Tillverkningsår Viktiga Säkerhetsinstruktioner för alla Batteriladdare SPARA DESSA INSTRUKTIONER: Denna manual innehåller viktiga säkerhets- och driftsinstruktioner för DCB105 batteriladdare.

• Innan laddaren används läs igenom alla instruktioner och varningar om laddaren, batteripaket och produkten för användning av batteripaketet. VARNING: Risk för stötar. Låt ingen vätska komma in i laddaren. Det kan resultera i elektriska stötar. VARNING: Risk för brännskador. För att minska risken för skador ladda endast DEWALT laddningsbara batteripaket. Andra typer av batterier kan överhettas och brista vilket kan resultera i personskador och egendomsskador. Ladda inte icke-laddningsbara batterier.SVENSKA

SE UPP: Barn bör övervakas för att garantera att de inte leker med apparaten. OBSERVERA: Under vissa förhållanden när laddaren är inkopplad i eluttaget kan den kortslutas av främmande föremål. Främmande föremål som är ledande såsom, men inte begränsat till, slipdamm, metallspån, stålull, aluminiumfolie eller ansamling av metarpartiklar bör hållas borta från laddningshålrummet. Koppla alltid ifrån laddaren från eluttaget när det inte finns något batteripaket i hålrummet. Koppla ifrån laddaren vid rengöring.

• Försk INTE att ladda batteripaketet med någon annan laddare än den som tas upp i denna manual. Laddaren och batteripaketet är speciellt konstruerade att fungera tillsammans.

• Dessa laddaren är inte avsedda att användas för annat än laddning av D EWALT laddningsbara batterier. All annan användning kan resultera i barndrisk, elektriska stötar eller död med elektrisk ström.

• Utsätt inte laddaren för regn eller snö.

• Dra i själva kontakten och inte i sladden när laddaren kopplas ur. Detta kommer att minska risken för skador på den elektriska kontakten och sladden.

• Se till att sladden placeras så att ingen går på den, snubblar på den eller att det på annat sätt riskerar att skadas eller påfrestas.

• Använd inte förlängningssladd såvida inte det är absolut nödvändigt. Användning av en olämplig förlängningssladd kan resultera i risk för brand. elektriska stötar eller död av elektrisk ström.

• När en laddare hanteras utomhus, gör detta alltid på en torr plats och använd en förlängningssladd som är avsedd för utomhusbruk. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt.

• Blockera inte ventilationsöppningarna på laddaren. Ventilationsöppningarna är placerade ovanpå och på sidorna av laddaren. Placera laddaren undan från alla heta källor.

• Använd inte laddaren med skadad sladd eller kontakt — byt ut dem omedelbart.

• Använd inte laddaren om den utsatts för skarpa stötar, tappats eller skadats på annat sätt. Ta den till ett auktoriserat servicecenter.

• Demontera inte laddaren, ta den till ett auktoriserat servicecenter när service eller reparation behövs. Felaktig montering kan resultera i risker för elektriska stötar, dödsfall via elektricitet eller brand.

• Om strömsladden skadas måste den bytas omedelbart at tillverkaren, dess serviceombud eller liknande kvalificerad person för att förhindra alla faror.

• Koppla ifrån laddaren från uttaget innan den regörs. Detta kommer att minska risken för elektriska stötar. Borttagning av batteripaketet kommer inte att minska risken.

• Försök ALDRIG att ansluta två laddare tillsammans.

• Laddaren är konstruerad för att arbeta med standard 230V hushållsström. Försök inte att använda någon annan spänning. Detta gäller inte för billaddaren.

SPARA DESSA INSTRUKTIONER

Laddare DCB105 laddaren accepterar 10,8 V, 14,4 V och 18V Li-jon (DCB121, DCB140, DCB141, DCB180 och DCB181) batteripaket. Dessa laddare kräver inga inställningar och är skapade för att vara så enkla som möjligt att hantera. Laddningsprocedur (bild [fi g.] 2)

1. Koppla in laddaren i lämpligt 230 V uttag innan

batteripaketet sätts i.

2. Sätt i batteripaketet (i) i laddaren, se till att

paketet är helt isatt i laddaren. Den röda (laddar) lampan börjar blinka kontinuerligt för att indikera att laddningsprocessen har startat.

3. Fullföljandet av laddningen kommer att

indikeras genom att den röda lampan förblir PÅ kontinuerligt. Paketet är fulladdat, och kan användas vid detta tillfälle eller lämnas i laddaren. OBSERVERA: För att garantera maximal prestanda och livslängd för Li-jon batterier bör batteripaketet laddas fullt innan första användning. Laddningsprocedur Se tabellen här nedan för status på laddningen av batteripaketet.SVENSKA

problem paket eller laddare • • • • • • • • • • • • • • problem strömledning •• •• •• •• •• •• •• Denna laddare kommer inte att ladda ett felaktigt batteripaket. Laddaren kommer att indikera ett felaktigt batteri genom att vägra att tända eller genom att visa blinkmönster för problempaket eller laddare. OBSERVERA: Detta kan också betyda att det är problem med en laddare. Om laddaren indikerar ett problem, låt testa laddaren och batteripaketet hos ett auktoriserat servicecenter. Het/kall paketfördröjning När laddaren upptäcker ett batteri som är för varmt eller för kallt, startar den automatiskt en het/ kall paketfördröjning, vilket skjuter upp laddningen tills batteriet har nått en lämplig temperatur. Därefter växlar laddaren automatiskt till paketets laddningsläge. Denna funktion garanterar maximal livslängd för batteriet. XR Li-jon verktyg är konstruerade med ett elektroniskt skyddsystem som kommer att skydda batteriet mot överladdning, överhettning eller kraftig urladdning. Verktyget kommer automatiskt att koppla från det om det elektroniska skyddssystemet aktiveras. Om detta inträffar, låt Li-jon-batteriet sitta i laddaren till dess det är full-laddat. Ett kallt batteripaket kommer att ladda med ungefär halva hastigheten mot ett varmt batteri. Batteripaketet kommer att laddas med en lägre hastighet genom hela laddningscykeln och kommer inte att återgå till maximal laddningshastighet även om batteriet blir varmt. Viktiga Säkerhetsinstruktioner för alla Batteripaket Vid beställning av utbytes-batteripaket, se till att inkludera katalognummer och spänning. Batteripaketet är inte fulladdat direkt från kartongen. Innan batteripaketet och laddaren används, läs igenom säkerhetsinstruktionena nedan och följ laddningsproceduren som anges.

LÄS ALLA INSTRUKTIONER

• Ladda inte eller använd batteripaketet i explosiv atmosfär, såsom i närheten av brännbara vätskor, gaser eller damm. Isättning och borttagning av batteripaketet från laddaren kan antända dammet eller ångorna.

• Tvinga aldrig in batteripaketet in i laddaren. Modifiera inte batteripaketet på något sätt så att det passar i en icke-kompatibel laddare då batteripaketet kan brista och orsaka allvarliga personskador.

• Ladda endast batteripaketet i därför avsedd

• Skvätt INTE eller sänk ned i vatten eller annan vätska.

• Förvara inte eller använd verktyget och batteripaketet på platser där temperaturen kan nå upptill eller överstiga 40˚ C (såsom utomhusskjul eller metallbyggnader under sommaren).

• För bästa resultat se till att batteripaketet är fulladdat innan det används. VARNING: Försök aldrig att öppna batteripaketet av någon anledning. Om batteripaketets hölja spricker eller är skadat sätt inte in det i laddaren. Krossa inte, tappa eller skada batteripaketet. Använd inte ett batteripaket som fått en kraftig stöt, tappats, körts över eller skadats på något annat sätt (t.ex. genomborrad av en spik, träffad av en hammare, klivits på). Det kan resultera i elektriska stötar eller dödsfall av elektisk ström. Skadade batteripaket skall returneras till servicecenter för återvinning. SE UPP! När det inte används, placera verktyget på sin sida, på en stadig yta, där det inte kommer att orsaka fara för snavande eller fallande. Vissa verktyg med stora batteripaket kommer att stå upprätt på batteripaketet, men kan lätt slås omkull.

• Bränn inte batteripaketet, även om det är svårt skadat och helt utslitet. Batteripaketet kan explodera i elden. Giftiga ångor och ämnen skapas när batteripaket med litium-jon bränns.

• Om batteriets innehåll kommer i kontakt med huden, tvätta omedelbart området med mild tvål och vatten. Om batterivätskan kommer in i ögat, skölj med vatten överSVENSKA

det öppna ögat under 15 minuter eller tills irritationen upphör. Om medicinsk omsorg behövs består batteri-elektrolyten av en blandning av flytande organiska karbonater och litiumsalter.

• Innehållet i öppnade battericeller kan ge upphov till andningsirritation. Tillhandahåll frisk luft. Om symtom kvarstår, sök medicinsk vård. VARNING: Fara för brännskada. Batterivätskan kan vara lättantändlig om den som utsätts för gnista eller eld. Batteripaket BATTERITYP DCD720 arbetar med 14,4 volts batteripaket. DCD740 arbetar med 18 volts batteripaket. DCB140, DCB141, DCB180 eller DCB181 batteripaket kan användas. Se Tekniska data för ytterligare information. Förvaringsrekommendationer

1. Den bästa förvaringsplatsen är en som är

sval och torr, långt bort från direkt solljus och för mycket värme eller kyla. För optimal batterifunktionalitet och livslängd, förvara batteripaket vid rumstemperatur när de inte används.

2. För långvarig förvaring rekommenderas att

förvara ett fulladdata batteripaket på en kall och torr plats utan laddare för optimalt resultat. OBSERVERA: Batteripaket bör inte förvaras helt urladdade. Batteripaketet behöver laddas innan det används igen. Etiketter på laddare och batteripaket Som tillägg till de piktografier som används i denna handbok visar etiketterna på laddaren och batteripaketet följande piktografier: Läs instruktionshandbok före användning. Batteriladdning. Batteriet laddat. Het/kall paketfördröjning.

Problem med paket eller laddare. Problem med strömledning. Stick inte in ledande föremål. Ladda inte skadade batteripaket. Använd endast med DEWALTs batteripaket, andra kan spricka och orsaka personskada och skador. Utsätt inte för vatten. Se till att undermåliga sladdar omedelbart byts ut. Ladda endast mellan 4 °C och 40 °C. Kassera batteripaketet med vederbörlig hänsyn till miljön. Bränn inte batteripaketet. Laddar batteripaket med Li-jon. Se Tekniska data angående laddningstid. Endast för användning inomhus. Förpackningsinnehåll Förpackningen innehåller: 1 Borr 1 Laddare 1 Batteri 1 Låda 1 Instruktionshandbok OBSERVERA: Batteripaket, laddare och förvaringslåda medföljer inte med N-modeller.

• Kontrollera med avseende på skada på verktyget, på delar eller tillbehör som kan tänkas ha uppstått under transporten.

• Ta dig tid att grundligt läsa och förstå denna handbok före användning.SVENSKA

Beskrivning (bild 1) VARNING: Modifiera aldrig elverktyget eller någon del av det. Skada eller personskada skulle kunna uppstå. a. Vippbrytare b. Kontrollknapp framåt/bakåt c. Växlare d. Djup sexkantsöppning e. Arbetsbelysning f. Bälteskrok g. Monteringsskruv h. Bitshållare

j. Batterilåsknapp k. Chuck med djup sexkantsöppning

Dessa borrmaskiner är designade för professionell borrning och skruvdragning. ANVÄND INTE under våta förhållanden eller i närheten av lättantändliga vätskor eller gaser. Dessa borrmaskiner är professionella elverktyg. LÅT INTE barn komma i kontakt med verktyget. Överinseende krävs när oerfarna handhavare använder detta verktyg.

• Denna produkt är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt av en person som är ansvarig för deras säkerhet. Barn skall aldrig lämnas ensamma med denna produkt. Elektrisk Säkerhet Den elektriska motorn har konstruerats för endast en spänning. Kontrollera alltid att batteripaketets spänning motsvarar spänningen på klassificeringsplattan. Se också till att spänningen hos din laddare motsvarar den hos din starkströmsförsörjning. Din DEWALT-laddare är dubbel-isolerad i enlighet med EN 60335; därför behövs ingen jordningstråd. Om starkströmssladden är skadad måste den bytas ut mot en speciellt preparerad sladd som finns att få genom DEWALTs serviceorganisation. Användning av Förlängningssladd En förlängningssladd bör inte användas, såvida den inte är absolut nödvändig. Använd en godkänd förlängningssladd, lämplig för din laddares strömmatning (se Tekniska data). Minsta ledningsstorlek är 1 mm

; maximala längden är 30m. Vid användning av en sladdvinda, dra alltid ut sladden helt och hållet.

HOPMONTERING OCH JUSTERING

VARNING: Före hopmontering och justering, ta alltid ur batteripaketet. Stäng alltid av verktyget innan du sätter in eller tar bort batteripaketet. VARNING: Använd endast DEWALTs batteripaket och laddare. Montering och borttagning av batteriet från verktyget (bild 2) OBSERVERA: För bästa resultat se till att batteripaketet är fulladdat. Lampan stängs av utan varning när batteriet är helt urladdat. INSTALLATION AV BATTERIET I VERKTYGSHANDTAGET.

1. Rikta in batteripaketet (i) mot listerna inuti

verktyget handtag (bild 2).

2. Skjut in det i handtaget tills batteripaketet sitter

fast i verktyget och se till att det inte lossnar.

1. Tryck på batterilåsknappen (j) och dra med

en fast rörelse batteripaketet bort från verktygshandtaget.

2. Sätt i batteriet i laddaren såsom beskrivs i

laddningsavsnittet i denna manual. Variabel hastighetskontroll vippbrytare (bild 1) För att slå på verktyget, tryck på vippbrytaren (a). För att stänga av verktyget, släpp vippbrytaren. Ditt verktyg är utrustad med en broms. Chucken kommer att stanna så snart som vippbrytaren släpps helt och hållet. Den variabla hastighetskontrollen gör att du kan välja den lämpligaste hastigheten för ett visst arbete. Ju mer du trycker på vippbrytaren desto snabbare kommer verktyget att arbeta. Använd låg hastighet för att börja borra hål utan körnare, borrning i metall eller plast, skruva i skruvar och borra i keramik. Högre hastigheter passar bättre för att borra i trä, träkompositioner och för att användning av slipande och polerande tillbehör. För att maximera verktygets livslängd använd endast den variabla hastigheten för att börja borrning av hål eller dra i fästanordningar.SVENSKA

OBSERVERA: Kontinuerlig användning inom det variabla hastighetsområdet rekommenderas inte. Det kan skada strömbrytaren och bör undvikas. Väljarknapp framåt/bakåt (bild 1) En väljarknapp framåt/bakåt (b) avgör riktningen hos verktyget och fungerar även som en startspärr. För rotation höger (skruva in) lossa vippbrytaren och tryck på väljaren höger-/vänstergång på höger sida av verktyget. För rotation vänster tryck på väljaren höger-/ vänstergång på vänster sida av verktyget. Den mittersta positionen låser verktyget i avstängt läge. OBSERVERA: När verktyget inte används eller transporteras håll knappen i mellersta låspositionen. Vid byte av position av kontrollknappen se till att vippbrytaren är släppt. OBSERVERA: Första gången som verktyget körs efter ett byta av rotationsriktning kan du höra ett klick vid start. Detta är normalt och indikerar inte något problem. Hastighetsväljare med två lägen (bild 1) Den här borrmaskinen har två olika hastighetslägen, vilket gör den mer flexibel.

1. För att välja hastighet 1 (högt vridmoment) stäng

av verktyget och vänta tills det har stannat. Skjut hastighetsväljaren (c) framåt (mot chucken).

2. För att välja hastighet 2 (lågt vridmoment) stäng

av verktyget och vänta tills det har stannat. Skjut tillbaka hastighetsväljaren (bort från chucken). OBSERVERA: Flytta inte hastighetsväljaren när verktyget är påslaget. Låt borrmaskinen stanna helt och hållet innan du byter hastighet. Om du har problem med att växla, se till att hastighetsväljaren är tryckt antingen helt framåt eller helt bakåt. Arbetsbelysning (bild 1) Det fi nns en arbetslampa (e) placerad mellan chucken och vippbrytaren (a). Arbetslampan aktiveras när man trycker på avtryckarknappen och kommer att stängas av automatiskt 20 sekunder efter att avtryckarknappen släpps. Om avtryckarknappen förblir intryckt kommer arbetslampan förbli påslagen. OBSERVERA: Arbetsbelysningen är till för belysning av den direkta arbetsytan och är inte avsedd att användas som ficklampa. Nyckellös chuck (bild 1) VARNING: Försök inte att dra fast borrbitsar (eller något annat tillbehör) genom att greppa chuckens framdel och sätta igång verktyget. Skada på chucken och personskada kan uppstå. Släpp alltid vippbrytaren när du byter tillbehör. VARNING: Se alltid till att bitsen sitter fast innan verktyget startas. En lös bits kan kastas ut från verktyget och orsaka personskador. Ditt verktyg har en 3/8 tums nyckellös chuck större bekvämlighet. För att sätta in en borrbits eller annat tillbehör, följ dessa steg.

1. Lås vippbrytaren i position av såsom beskrivs i

Kontrollknapp framåt/bakåt.

2. Greppa chucken (k) med ena handen och vrid

moturs. Vrid tillräckligt långt så att chucken öppnas tillräckligt mycket så att tillbehöret får plats.

3. Sätt i bitsen eller annat tillbehör omkring 19 mm

(3/4 tum) in i chucken och dra åt genom att hålla i chucken och vrida medurs. Frigör tillbehöret genom att upprepa steg 2 ovan. DJUP SEXKANTSÖPPNING (BILD 1) Ditt verktyg har en djup sexkantsöppning (d) vilken är igenom och bakom chucken (k). Den är till för en 51mm (2 tums) eller längre 1/4 tum sexkantigt bitsskaft som kan sättas in längre i enheten för närmare användning. Med chuckens spännanordning helt öppen (såsom beskrivs i Nyckellös chuck) sätt i en 1/4 tums sexkants bitsskaft helt in i och genom chucken. Chucken kan sedan dras åt såsom förklaras under Nyckellös chuck. Bälteskrok och bitsklämma (bild 1) VARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. VARNING: För att minska risken för allvarliga personskador SKALL INTE verktyget hängas högt eller föremål hängas i bälteskroken. Häng ENDAST verktygets bälteskrok i ett arbetsbälte. VARNING: För att minska risken för allvarliga personskador se till att skruven som håller bälteskroken sitter fast.SVENSKA

VIKTIGT: Vid montering eller byte av bälteskroken eller bitshållaren använd endast den skruv (g) som medföljer. Se till att skruven dras åt ordentligt. Bälteskroken (f) och bitshållaren (h) kan monteras på båda sidorna av verktyget med endast den medföljande skruven (g) för att anpassas för höger- eller vänsterhänta personer. Om kroken eller bitshållaren inte önskas kan den tas bort från verktyget. För att ta bort bälteskroken eller bitshållaren, ta bort skruven (g) som håller den på plats och montera den sedan på motsatt sida. Se till att skruven dras åt ordentligt. ANVÄNDNING Bruksanvisning VARNING: Laktta alltid säkerhetsinstruktionerna och tillämpbara bestämmelser. VARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. Korrekt Handplacering (bild 3) VARNING: För att minska risken för allvarlig personskada, använd ALLTID korrekt handställning, så som visas. VARNING: För att minska risken för allvarlig personskada, håll ALLTID verktyget säkert, för att förekomma en plötslig reaktion. Korrekt handplacering innebär en hand ovanpå borren (l) så som visas, och den andra handen på huvudhandtaget (m). Borrning VARNING: För att minska risken för allvarlig personskada skall verktyget stängas av och kopplas ur före alla inställningar eller avlägsning/montering av tillsatser och tillbehör sker. VARNING: För att minska risken för personskada, skall du ALLTID se till att arbetsstycket sitter väl förankrat eller fastklämt. Om du borrar i tunt material, skall du använda ett ”bakstycke” av trä, för att hindra att materialet skadas.

1. Installera och dra åt önskad borrbits i

chucken. Välj det önskade intervallet för hastighet/ vridmoment genom att använda den dubbla växelbytaren, så att det matchar hastigheten och vridmomentet för det planerade arbetsmomentet.

2. Använd endast vassa bitsar.

3. Pressa alltid in rakt i linje med borrspetsen.

Pressa tillräckligt hårt för att hålla borren greppande, men inte så hårt att motorn tjuvstannar eller borrspetsen böjer sig.

4. Håll stadigt i verktyget med båda händerna för

att kontrollera borrens vridrörelse. Om modellen du använder inte har ett sidohandtag, skall du greppa borren med ena handen på handtaget och den andra på batteripaketet VARNING: Borren kan tjuvstanna om den överbelastas, vilket kan förorsaka en plötslig vridrörelse. Var alltid beredd på tjuvstopp. Håll stadigt i borrmaskinen, för att kontrollera vridrörelsen och undvika personskada.

5. OM BORREN FASTNAR, beror det vanligtvis

på att den överbelastats eller används felaktigt. SLÄPP vippbrytaren OMEDELBART, ta bort bitsen från arbetsstycket och kontrollera orsaken till stoppet. Klicka INTE PÅ OCH AV på vippbrytaren I ETT FÖRSÖK ATT

6. För att minska risken för tjuvstopp eller att

borren bryter igenom materialet, skall du utöva mindre tryck på borrmaskinen och försiktigt föra borrspetsen genom den sista biten av hålet.

7. Håll motorn på medan du drar ut borrspetsen

ur det borrade hålet. Det kommer att förhindra att den fastnar.

8. Med borrmaskiner med variabel hastighet finns

det inget behov av att stansa mittpunkten där borrning skall ske. Använd en långsam hastighet för att börja borrningen och öka hastigheten genom att trycka på vippbrytaren när hålet är tillräckligt djupt för att inte bitsen skall hoppa ut. Skruvdragning (bild 1)

1. Välj det önskade intervallet för hastighet/

vridmoment genom att använda dubbla växelbytaren (c) överst på verktyget, så att det matchar hastigheten och vridmomentet för det planerade arbetsmomentet.

2. Sätt i önskat skruvdragartillbehör i chucken, på

samma sätt som en borrspets. UNDERHÅLL Ditt DEWALT elverktyg har utformats för att fungera under lång tid med ett minimalt underhåll. FortsattSVENSKA

tillfredsställande drift beror på rätt verktygsvård och regelbunden rengöring. VARNING: För att minska risken för allvarlig personskada, stäng av verktyget och dra ur batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. Oavsiktlig påslaging av verktyget kan orsaka personskador. Laddaren och batteripaketet är inte servicebara. Det finns inga servicebara delar på insidan. Smörjning Ditt elverktyg behöver ingen extra smörjning. Rengöring VARNING! Blås ut smuts och damm ur verktygshuset med torr luft när man kan se smuts samlas i och runt luftventilerna. Bär godkända skyddsglasögon och godkänd andningsmask när du utför denna procedur. VARNING! Använd aldrig lösningsmedel eller andra starka kemikalier för rengöring av de delar som inte är av metall. Kemikalierna kan försvaga materialet i de här delarna. Använd en trasa enbart fuktad med vatten och mild tvållösning. Låt aldrig vätska komma in i verktyget och sänk aldrig någon del av verktyget i vätska.

RENGÖRINGSINSTRUKTION FÖR LADDARE

VARNING! Fara för elektrisk stöt. Dra ut laddaren ur eluttaget före rengöring. Smuts och flott kan avlägsnas från laddarens utsida med hjälp av trasa eller mjuk borste som inte är av metall. Använd inte vatten eller rengöringsmedel. Valfria tillbehör VARNING! Då andra tillbehör än de som erbjuds av DEWALT inte har testats med den här produkten, kan användande av sådana tillbehör vara farligt. För att minska olycksrisken bör enbart tillbehör rekommenderade av DEWALT användas med den här produkten. Rådgör med din handlare för information om lämpliga tillbehör. Miljöskydd Separat avfallshantering. Den här produkten skall inte kastas bort tillsammans med normalt hushållsavfall. Kasta inte bort din D EWALT produkt tillsammans med hushållsavfall, om du en dag finner att den behöver bytas ut, eller du inte längre har användning för den. Lämna den här produkten till separat avfallsinsamling. Separat insamling av använda produkter och paketeringsmaterial, gör det möjligt att återvinna materialet. Återvinning av material hjälper till att förhindra miljöförorening och minskar efterfrågan på råmaterial. Lokala bestämmelser kan föreskriva separat insamling av elprodukter från hushåll vid allmänna avfallsterminaler eller hos handlaren när du köper en ny produkt. DEWALT tillhandahåller en terminal för insamling och återvinning av DEWALT produkter då de uppnått slutet av sin fungerande livslängd. För att utnyttja den här servicen, vänligen återlämna din produkt till en auktoriserad reparatör som kommer att lämna in den å dina vägnar. Du kan ta reda på var din närmaste auktoriserade reparatör finns genom att kontakta ditt lokala DEWALT kontor på adressen som finns i den här bruksanvisningen. Det finns också en lista med auktoriserade DEWALT reparatörer, samt fullständiga upplysningar om vår service efter försäljning och kontakter på Internet på: www.2helpU.com. Laddningsbart Batteripaket Det här långlivade batteripaketet måste laddas när det inte längre producerar tillräcklig energi för arbeten som tidigare lätt utförts. Det bör omhändertas med lämpliga miljöhänsyn vid slutet av dess fungerande livslängd:

• Ladda ur batteripaketet fullständigt och ta sedan ut det ur produkten.

• Li-jon celler är återvinningsbara. Lämna dem hos din återförsäljare eller på en återvinningsstation. De insamlade batteripaketen kommer att återvinnas eller avyttras korrekt.SVENSKA

GARANTI DEWALT har förtroende för kvaliteten på sina produkter, och erbjuder en enastående garanti för professionella användare av produkten. Denna garanti-deklaration kommer som tillägg till och inskränker inte dina kontraktsmässiga rättigheter i egenskap av professionell användare, eller dina lagstadgade rättigheter i egenskap av enskild icke-professionell användare. Garantin är giltig i de territorier som tillhör medlemsstaterna i Europeiska unionen och det europeiska frihandelsområdet.

• 30 DAGARS RISKFRI TILLFREDSSTÄLLELSE-GARANTI • Om du inte är helt nöjd med funktionaliteten hos ditt verktyg från DEWALT kan du helt enkelt återlämna det inom 30 dagar, i komplett skick, med alla ursprungliga delar så som det köpts, till inköpsstället, för full återbetalning eller byte. Produkten måste ha blivit utsatt för rimligt slitage och nötning, och bevis på inköpet måste visas upp.

• KONTRAKT PÅ ETT ÅRS FRI SERVICE • Om du behöver underhåll eller service för ditt D EWALT verktyg inom 12 månade från inköp har du rätt till en service utan kostnad. Den kommer att utföras utan kostnad hos ett auktoriserat DEWALT reparationsombud. Bevis på köpet måste visas upp. Detta inkluderar arbete. Det innefattar inte tillbehör och reservdelar, såvida dessa inte fallerar inom ramen för garantin.

• ETT ÅRS FULLSTÄNDIG GARANTI • Om din produkt från DEWALT produkt fallerar på grund av bristfälligt material eller tillverkning inom 12 månader efter inköpsdatum, garanterar DEWALT att vi kostnadsfritt byter ut alla felaktiga delar eller – efter vårt gottfinnande – kostnadsfritt byter ut enheten, förutsatt att:

• Produkten inte har använts felaktigt;

• Produkten bara har utsatts för rimligt slitage och nötning;

• Reparationer inte har försökt göras av obehöriga personer;

• Bevis på köpet visas upp;

• Produkten återlämnas i fullständigt skick, med alla sina ursprungliga beståndsdelar. Om du vill göra ett yrkande, kontakta din återförsäljare eller leta efter din närmaste auktoriserade D EWALT reparationsombud i DEWALT katalogen eller kontakta ditt DEWALT kontor på den adress som anges i denna manual. En förteckning över behöriga reparationsombud för DEWALT och komplett information om vår service efter försäljning finns tillgängligt på Internet på: www.2helpU.com.TÜRKÇE
