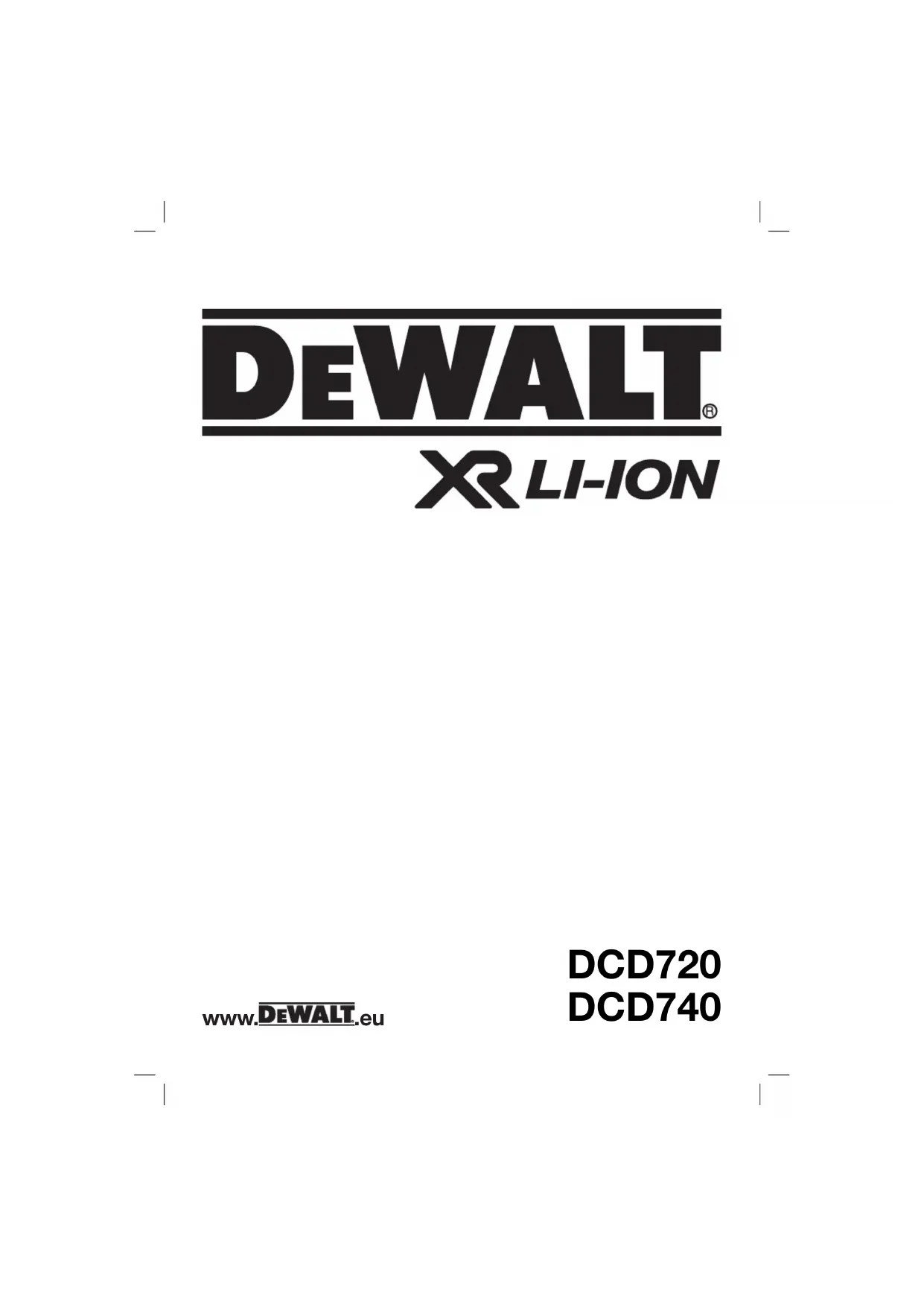

MODE D'EMPLOI DCD720 DEWALT

DCD720, DCD740 Félicitations! Vous avez choisi un outil DEWALT. Des années d’expertise dans le développement et l’innovation de ses produits ont fait de DEWALT, le partenaire privilégié des utilisateurs professionnels d’outils électriques. Fiche technique DCD720 DCD740 Tension V

14,4 18 Type 1 1 Type de batterie Li-Ion Li-Ion Puissance utile W 300 360 Régime à vide

0–2000 0–2000 Capacité du mandrin mm 10 10 Capacité de perçage max, Bois mm 28 28 Métal mm 10 10 Poids (sans batterie) kg 1,3 1,3

(pression acoustique) dB(A) 76 76

(incertitude de pression acoustique) dB(A) 3 3

(puissance acoustique) dB(A) 87 87

(incertitude de puissance coustique) dB(A) 3 3 Valeurs totales de la vibration (mesure triaxiale) déterminées d’après la norme EN60745: Valeur de l’émission vibratoire a

Perçage dans le métal

m/s² 3,5 3,5 Incertitude K = m/s² 1,5 1,5 Valeur d’émission de vibration a

m/s² < 2,5 < 2,5 Incertitude K = m/s² 1,5 1,5 Le taux d’émission de vibrations indiqué dans ce feuillet informatif a été mesuré conformément à une méthode d’essai normalisé établie par EN 60745, et peut être utilisé pour comparer un outil à un autre. Il peut également être utilisé pour effectuer une évaluation préliminaire de l’exposition.

AVERTISSEMENT: le taux d’émission

de vibrations déclaré correspond aux applications principales de l’outil. Néanmoins, si l’outil est utilisé pour différentes applications ou est mal entretenu, ce taux d’émission de vibrations pourra varier. Ces éléments peuvent augmenter considérablement le niveau d’exposition sur la durée totale de travail. Toute estimation du degré d’exposition à des vibrations doit également prendre en compte les heures où l’outil est mis hors tension ou lorsqu’il tourne sans effectuer aucune tâche. Ces éléments peuvent réduire sensiblement le degré d’exposition sur la durée totale de travail. Identifier des mesures de sécurité supplémentaires pour protéger l’opérateur contre les effets nocifs des vibrations telles que: maintenance de l’outil et des accessoires, maintenir la température des mains élevée, organisation du travail. Batterie DCB140 DCB141 Type de batterie Li-Ion Li-Ion Tension V

14,4 14,4 Capacité A

3,0 1,5 Poids kg 0,53 0,30 Batterie DCB180 DCB181 Type de batterie Li-Ion Li-Ion Tension V

3,0 1,5 Poids kg 0,64 0,35 Chargeur DCB105 Tension secteur V

230 V Type de batterie Li-Ion Durée de charge approx, min 30 60 (batteries (batteries 1,5 Ah) 3,0 Ah) Poids kg 0,49 Fusibles Europe Outils 230V 10 ampères, secteurFRANÇAIS

Défi nitions: consignes de sécurité Les définitions ci-après décrivent le degré de risques associé à chaque balise. Lire soigneusement la notice d’instructions et respecter ces symboles.

DANGER: indique une situation

de danger imminent qui, si rien n’est fait pour l’éviter, aura comme conséquences la mort ou des dommages corporels graves.

AVERTISSEMENT: indique une

situation de danger potentiel qui, si rien n’est fait pour l’éviter, pourra avoir comme conséquences la mort ou des dommages corporels graves. ATTENTION: indique une situation de danger potentiel qui, si rien n’est fait pour l’éviter, pourrait avoir comme conséquences des dommages corporels mineurs ou moindres. AVIS: indique une pratique ne posant aucun risque de dommages corporels, mais qui par contre, si rien n’est fait pour l’éviter, pourrait poser des risques de dommages matériels. Indique des risques de décharges électriques. Indique des risques d’incendie. Certifi cat de conformité CE DIRECTIVES MACHINES DCD720, DCD740 DEWALT certifie que les produits décrits dans le paragraphe Fiche technique sont conformes aux normes: 2006/42/CE, EN 60745-1, EN 60745-2-1, EN 60745-2-2. Ces produits sont également conformes aux normes 2004/108/CE. Pour plus d’informations, veuillez contacter DEWALT à l’adresse suivante ou vous reporter au dos de cette notice d’instructions. Le soussigné est responsable de la compilation du fichier technique et fait cette déclaration au nom de DEWALT. Horst Grossmann Vice Président de l’Ingénierie et du développement produit DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Allemagne

AVERTISSEMENT: pour réduire tout

risque de dommages corporels, lire la notice d’instructions Consignes de sécurité générales propres aux outils électriques AVERTISSEMENT! Lire toutes les directives et consignes de sécurité. Tout manquement aux directives et consignes ci-incluses comporte des risques de décharges électriques, d’incendie et/ou de dommages corporels graves.

Le terme «outil électrique» mentionné dans les avertissements ci-après se rapporte aux outils alimentés sur secteur (avec fil) ou par piles (sans fil).

1) SÉCURITÉ - AIRE DE TRAVAIL

a) Maintenir l’aire de travail propre et bien éclairée. Les lieux sombres ou encombrés sont propices aux accidents. b) Ne pas utiliser un outil électrique dans un milieu déflagrant, comme en présence de liquides, gaz ou poussières inflammables. Les outils électriques peuvent produire des étincelles qui pourraient enflammer toute émanation ou poussière ambiante. c) Maintenir à l’écart les enfants, ou toute autre personne, lors de l’utilisation d’un outil électrique. Toute distraction pourrait faire perdre la maîtrise de l’appareil.

2) SÉCURITÉ – ÉLECTRICITÉ

a) La fiche électrique de l’outil doit correspondre à la prise murale. Ne modifier la fiche en aucune façon. Ne pas utiliser de fiche d’adaptation avec un outil électrique mis à la terre (masse). L’utilisation de fiches d’origine et de prises appropriées réduira tout risque de décharges électriques. b) Éviter tout contact corporel avec des éléments mis à la terre comme: tuyaux, radiateurs, cuisinières ou réfrigérateurs. Les risques de décharges électriques augmentent lorsque le corps est mis à la terre.FRANÇAIS

c) Ne pas exposer les outils électriques à la pluie ou à l’humidité. Tout contact d’un outil électrique avec un liquide augmente les risques de décharges électriques. d) Ne pas utiliser le cordon de façon abusive. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Protéger le cordon de toute source de chaleur, de l’huile, et de tout bord tranchant ou pièce mobile. Les cordons endommagés ou emmêlés augmentent les risques de décharges électriques. e) En cas d’utilisation d’un outil électrique à l’extérieur, utiliser systématiquement une rallonge conçue à cet effet. Cela diminuera tout risque de décharges électriques. f) Si on ne peut éviter d’utiliser un outil électrique en milieu humide, utiliser un circuit protégé par un dispositif de courant résiduel (RCD). Cela réduira tout risque de décharges électriques.

3) SÉCURITÉ INDIVIDUELLE

a) Rester systématiquement vigilant et faire preuve de jugement lorsqu’on utilise un outil électrique. Ne pas utiliser d’outil électrique en cas de fatigue ou sous l’influence de drogues, d’alcool ou de médicaments. Tout moment d’inattention pendant l’utilisation d’un outil électrique comporte des risques de dommages corporels graves. b) Porter un équipement de protection individuel. Porter systématiquement un dispositif de protection oculaire. Le fait de porter un masque anti-poussières, des chaussures antidérapantes, un casque de sécurité ou un dispositif de protection auditive, lorsque la situation le requiert, réduira les risques de dommages corporels. c) Prévenir tout démarrage accidentel. S’assurer que l’interrupteur est en position d’arrêt avant de brancher l’outil sur le secteur et/ou à la batterie, ou de le ramasser ou le transporter. Transporter un outil le doigt sur l’interrupteur ou brancher un outil électrique alors que l’interrupteur est en position de marche invite les accidents. d) Retirer toute clé de réglage avant de démarrer l’outil. Une clé laissée sur une pièce rotative d’un outil électrique comporte des risques de dommages corporels. e) Adopter une position stable. Maintenir les pieds bien ancrés au sol et conserver son équilibre en permanence. Cela permettra de mieux maîtriser l’outil électrique en cas de situations imprévues. f) Porter des vêtements appropriés. Ne porter aucun vêtement ample ou bijou. Maintenir cheveux, vêtements et gants à l’écart des pièces mobiles, car ils pourraient s’y faire prendre. g) Lorsqu’un dispositif de connexion à un système de dépoussiérage ou d’élimination est fourni, s’assurer qu’il est branché et utilisé correctement. L’utilisation de ces dispositifs peut réduire les risques engendrés par les poussières.

4) UTILISATION ET ENTRETIEN DES OUTILS ÉLECTRIQUES

a) Ne pas forcer un outil électrique. Utiliser l’outil approprié au travail en cours. L’outil approprié effectuera un meilleur travail, de façon plus sûre et à la vitesse pour laquelle il a été conçu. b) Ne pas utiliser un outil électrique dont l’interrupteur est défectueux. Tout appareil dont l’interrupteur est défectueux est dangereux et doit être réparé. c) Débrancher la fiche du secteur et/ou la batterie de l’outil électrique avant d’effectuer tout réglage, de changer tout accessoire, ou avant de le ranger. Ces mesures préventives réduiront tout risque de démarrage accidentel de l’appareil. d) Après utilisation, ranger les outils électriques hors de portée des enfants et ne permettre à aucune personne non familière avec son fonctionnement (ou sa notice d’instructions) de l’utiliser. Les outils peuvent être dangereux entre des mains inexpérimentées. e) Entretenir les outils électriques. Vérifier les pièces mobiles pour s’assurer qu’elles sont bien alignées et tournent librement, qu’elles sont en bon état et ne sont affectées d’aucune condition susceptible de nuire au bon fonctionnement de l’outil. En cas de dommage, faire réparer l’outil électrique avant toute nouvelle utilisation. De nombreux accidents sont causés par des outils mal entretenus. f) Maintenir tout organe de coupe propre et bien affûté. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles à contrôler. g) Utiliser un outil électrique, ses accessoires, mèches, etc., conformément aux présentes directives et suivant la manière prévue pour ce type particulier d’outil électrique, en tenant compte des conditions de travail et de la tâche à effectuer. L’utilisation d’un outil électrique à des fins autres que celles prévues est potentiellement dangereuse.FRANÇAIS

a) Recharger la batterie uniquement avec le chargeur spécifié par le fabricant. Un chargeur propre à un certain type de batterie peut créer des risques d’incendie lorsqu’utilisé avec d’autres batteries. b) Utiliser les outils électriques uniquement avec leur batterie spécifique. L’utilisation d’autres batteries comporte des risques de dommages corporels ou d’incendie. c) Après utilisation, ranger la batterie à l’écart d’objets métalliques, tels que trombones, pièces de monnaie, clés, clous, vis ou autres petits objets métalliques susceptibles de conduire l’électricité entre les bornes, car cela pose des risques de brûlures ou d’incendie. d) Si utilisée de façon abusive, la batterie pourra perdre du liquide. Éviter alors tout contact. En cas de contact accidentel, rincer abondamment à l’eau claire. En cas de contact oculaire, rincer puis consulter immédiatement un médecin. Le liquide de la batterie peut engendrer irritation ou brûlures.

a) Faire entretenir les outils électriques par un réparateur qualifié en n’utilisant que des pièces de rechange identiques. Cela permettra de préserver l’intégrité de l’outil électrique et la sécurité de l’utilisateur. Directives de sécurité additionnelles pour les perceuses

• Porter une protection pour l’ouïe lors du perçage. L’exposition au bruit peut causer des pertes de l’ouïe.

• Utiliser les poignées auxiliaires, si fournies avec l’outil. La perte de contrôle peut causer des blessures.

• Tenir l’outil par les surfaces isolées prévues à cet effet pendant toute utilisation où l’accessoire de coupe pourrait entrer en contact avec des fils électriques cachés. Tout contact de l’organe de coupe avec un fil sous tension peut mettre les parties métalliques exposées de l’outil sous tension et électrocuter l’utilisateur.

• Utilisez les pinces ou un autre moyen pratique pour fixer et soutenir l’ouvrage sur une plateforme stable. Tenir l’ouvrage dans vos mains ou contre le corps le rend instable et peut conduire à une perte de contrôle.

• Maintenez fermement l’outil à tout moment. Ne tentez pas d’utiliser cet outil sans le tenir des deux mains. L’utilisation de cet outil avec une seule main entraîne une perte de contrôle. La perforation ou la rencontre de matériaux durs peuvent également être dangereuses.

• Portez des lunettes de sécurité ou d’autres protection pour les yeux. Les opérations de perçage et de perçage à percussion peuvent projeter des éclats. Les particules volantes peuvent provoquer des dégâts permanents aux yeux.

• Les accessoires et l’outil peuvent devenir chauds pendant l’utilisation. Porter des gants pour les manipuler en cas de travail générant de la chaleur, comme le perçage et le perçage à percussion des métaux.

• Les évents d’aération recouvrent souvent les pièces mobiles et doivent être évités. Les vêtements lâches, les bijoux ou les cheveux longs peuvent être happés par les parties mobiles. Risques résiduels Les risques suivants sont inhérents à l’utilisation des perceuses: – Dommages corporels par contact avec les pièces rotatives ou des parties brûlantes de l’outil. En dépit de l’application des normes de sécurité en vigueur et de l’installation de dispositifs de sécurité, certains risques résiduels sont inévitables. Ce sont: – Diminution de l’acuité auditive. – Risques de se pincer les doigts lors du changement d’accessoires. – Risques pour la santé causés par la respiration de poussières dégagées lors du travail du bois. – Risques de dommages corporels dus à des projections de particules. – Risques de dommages corporels dus à un usage prolongé. Étiquettes sur l’appareil On trouve les diagrammes suivants sur l’outil: Lire la notice d’instructions avant toute utilisation. EMPLACEMENT DE LA DATE CODÉE DE FABRICATION La date codée de fabrication, qui comprend aussi l’année de fabrication, est imprimée sur la surface interne du boîtier formant charnière entre l’outil et la batterie.FRANÇAIS

Exemple: 2011 XX XX Année de fabrication Consignes de sécurité importantes propres à tous les chargeurs de batteries CONSERVEZ CES INSTRUCTIONS: ce manuel contient des instructions importantes concernant la sécurité et l’utilisation du chargeur de batterie DCB105.

• Avant d’utiliser le chargeur, lire toutes les instructions et les marquages d’avertissement sur le chargeur, le bloc batterie et le produit utilisant le bloc batterie.

AVERTISSEMENT: risque de choc.

Ne pas laisser les liquides pénétrer dans le chargeur. Risque de choc électrique. ATTENTION: risque de brûlure. Pour réduire le risque de blessures, ne charger que des blocs batteries rechargeables DEWALT. Tout autre type de batterie peut surchauffer et exploser, entraînant des blessures et des dégâts matériels. Ne pas recharger les batteries non rechargeables. ATTENTION: les enfants doivent être surveiller pour s’assurer qu’ils ne jouent pas avec l’appareil. AVIS: dans certaines conditions, avec le chargeur branché dans la prise, le chargeur peut être court-circuité par un matériel étranger. Les matériaux étrangers de nature conductrice comme, sans limitation, la limaille, les copeaux métalliques, la laine d’acier, les feuilles d’aluminium ou les accumulation de particules métalliques doivent être tenus à distance des cavités du chargeur. Toujours débrancher le chargeur de la prise lorsqu’il n’y a pas de bloc batterie dans la cavité. Débrancher le chargeur avant de le nettoyer.

• NE PAS tenter de charger le bloc batterie avec un chargeur différent de ceux indiqués dans ce manuel. Le chargeur et le bloc batterie sont spécifiquement conçus pour fonctionner ensemble.

• Ces chargeurs ne sont pas prévus pour d’autres utilisation que la charge des batteries rechargeables D EWALT. Toute autre utilisation peut causer un risque d’incendie, de choc électrique ou d’électrocution.

• Ne pas exposer le chargeur à la pluie ou à la neige.

• Pour débrancher le chargeur, tirer sur la fiche et non sur le cordon. Cela réduira le risque de dégât à la fiche et au cordon.

• S’assurer que le cordon est placé de sorte qu’on ne puisse pas marcher dessus, trébucher ou l’endommager d’une autre manière.

• Ne pas utiliser de rallonge sauf si cela est absolument nécessaire. Toute utilisation impropre d’une rallonge peut causer un risque d’incendie, de choc électrique ou d’électrocution.

• Lors de l’utilisation d’un chargeur à l’extérieur, toujours prévoir un lieu sec et utiliser une rallonge appropriée pour l’utilisation à l’extérieur. Cela diminuera tout risque de décharges électriques.

• Ne pas obstruer les fentes de ventilation sur le chargeur. Les fentes de ventilation sont situées au-dessus et sur les côtés du chargeur. Placer le chargeur dans une position éloignée de toute source de chaleur.

• Ne pas utiliser un chargeur ayant un cordon ou une fiche endommagés — les faires remplacer immédiatement.

• Ne pas utiliser le chargeur s’il a reçu un choc violent, s’il est tombé ou s’il a été autrement endommagé de quelque manière que ce soit. Apporter le chargeur à un centre de réparation agréé.

• Ne pas démonter le chargeur; l’apporter à un centre de réparation agréé lorsqu’un entretien ou une réparation est nécessaire Un chargeur mal réassemblé peut entraîner un risque de choc électrique, d’électrocution ou d’incendie.

• Si le cordon d’alimentation est endommagé, il doit être remplacé immédiatement par le fabricant, un agent de réparation ou une personne qualifiée similaire pour éviter tout risque.

• Débrancher le chargeur de la prise secteur avant de procéder à son nettoyage. Cette précaution réduira le risque de choc électrique. Le retrait du bloc batterie ne réduira pas les risques.

• Le chargeur est conçu pour être alimenté en courant électrique domestique standard 230V. Ne pas essayer de l’utiliser avec n’importe quelle autre tension Cette directive ne concerne pas le chargeur pour véhicule.

CONSERVEZ CES INSTRUCTIONS

Chargeurs Le chargeur DCB105 est compatible avec les blocs batterie Li-Ion de 10,8V, 14,4V et 18V (DCB121, DCB140, DCB141, DCB180 et DCB181). Ce chargeur ne nécessite aucun réglage et il est conçu pour une utilisation la plus simple possible. Procédure de charge (fi g. 2)

1. Branchez le chargeur dans une prise 230V

appropriée avant d’insérer le bloc batterie.

2. Insérez le bloc batterie (i) dans le chargeur en

prenant soin que le bloc sont complètement inséré dans le chargeur. Le témoin rouge (charge) clignote en continu pour indiquer que le processus de charge a commencé.

3. Lorsque le voyant rouge RESTE ALLUMÉ en

continu, il indique que la charge est terminée. La batterie est alors complètement chargée et peut être immédiatement utilisée ou laissée dans son chargeur. REMARQUE: pour garantir les meilleures performances et une durée de vie plus longue des batteries Li-Ion, chargez complètement le bloc batterie avant la première utilisation. Processus de charge Se reporter au tableau suivant pour déterminer l’état de charge de la batterie. État de charge charge en cours –– –– –– –– pleinement chargée ––––––––––––––––– suspension de charge –– • –– • –– • –– •

problème du bloc ou du chargeur • • • • • • • • • • • problème de ligne d’alimentation •• •• •• •• •• •• Ce chargeur ne peut charger un bloc batterie défectueux. Le chargeur indique la batterie défectueuse en refusant de s’allumer ou en affichant le message problème bloc ou le motif clignotant du chargeur. REMARQUE: cela peut également signifier un problème avec un chargeur. Si le chargeur indique un problème, porter le chargeur et le bloc batterie pour un essai dans un centre de service agréé. Suspension de charge contre le chaud/froid Lorsque le chargeur détecte qu’une batterie est trop chaude ou trop froide, il démarre automatiquement la fonction de suspension de charge, arrêtant ainsi le chargement de la batterie jusqu’à ce qu’elle reprenne sa température adéquate. Le chargeur se met alors automatiquement en mode de charge. Cette caractéristique assure aux batteries une durée maximale de vie. Les outils XR Li-Ion sont conçus avec un système de protection électronique qui protège la batterie contre la surcharge, la surchauffe ou la décharge complète. L’outil s’arrêtera automatiquement lorsque le système électronique de protection sera activé. Dans cette éventualité, placer la batterie Li-Ion sur le chargeur pour la recharger pleinement. Un bloc batterie froid se chargera à environ la moitié d’un bloc batterie chaud. Le bloc batterie se chargera plus lentement durant tout le cycle de charge et n’atteindra pas la charge maximale même si la batterie chauffe. Consignes de sécurité importantes propres à toutes les batteries Pour commander une batterie de rechange, s’assurer d’inclure son numéro de catalogue et sa tension. Le bloc batterie n’est pas complètement chargé lors du déballage. Avant d’utiliser le bloc batterie et le chargeur, lisez les consignes de sécurité ci-dessous, puis suivez les procédures de charge indiquées.

LIRE TOUTES CES CONSIGNES

• Ne pas charger ou utiliser un bloc batterie dans un milieu déflagrant, comme en présence de liquides, gaz ou poussières inflammables. Insérer ou retirer le bloc batterie du chargeur peut enflammer la poussière ou des émanations.

• Ne jamais forcer le bloc batterie dans le chargeur. Ne modifier le bloc batterie d’aucune manière que ce soit pour le faire entrer sur un chargeur incompatible, car le bloc batterie peut se casser et causer de graves blessures.

• Charger le bloc batterie uniquement dans les chargeurs DEWALT prévus.FRANÇAIS

• NE PAS l’éclabousser ou l’immerger dans l’eau ou d’autres liquides.

• Ne pas ranger ou utiliser l’outil et le bloc- piles dans des endroits où la température peut atteindre ou excéder 40°C (105°F) (comme dans les remises extérieures ou les bâtiments métalliques l’été).

• Pour un résultat optimal, assurez-vous que le bloc batterie est complètement chargé avant l’utilisation.

AVERTISSEMENT: ne jamais tenter

d’ouvrir le bloc batterie pour quelque raison que ce soit. Si le boîtier du bloc batterie est fi ssuré ou endommagé, ne pas l’insérer dans un chargeur Ne pas écraser, laisser tomber, ou endommager le bloc batterie. Ne pas utiliser un bloc batterie ou un chargeur ayant reçu un choc violent, étant tombé, ayant été écrasé ou endommagé de quelque façon que ce soit (par ex. percé par un clou, frappé d’un coup de marteau, piétiné). Risque de choc électrique ou d’électrocution. Les blocs batterie endommagés doivent être renvoyés à un centre de réparation pour y être recyclés. ATTENTION: après utilisation, ranger l’outil, à plat, sur une surface stable là où il ne pourra ni faire tomber ni faire trébucher personne. Certains outils équipés d’une large batterie peuvent tenir à la verticale sur celle-ci, mais manquent alors de stabilité. CONSIGNES DE SÉCURITÉ SPÉCIFIQUES PROPRES AUX BATTERIES AU LITHIUM ION (Li-Ion)

• Ne pas incinérer la batterie même si elle est sévèrement endommagée ou complètement usagée, car elle pourrait exploser au contact des flammes. Au cours de l’incinération des batteries au lithium-ion, des vapeurs et matières toxiques sont dégagées.

• En cas de contact du liquide de la batterie avec la peau, la rincer immédiatement au savon doux et à l’eau claire. En cas de contact oculaire, rincer l’œil ouvert à l’eau claire une quinzaine de minutes, ou jusqu’à ce que l’irritation cesse. Si des soins médicaux sont nécessaires, noter que l’électrolyte de la batterie est composé d’un mélange de carbonates organiques liquides et de sels de lithium.

• Le contenu des cellules d’une batterie ouverte pourrait causer une irritation des voies respiratoires. Dans cette éventualité, exposer l’individu à l’air libre. Si les symptômes persistent, consulter un médecin.

AVERTISSEMENT: risques de

brûlures. Le liquide de la batterie pourrait s’enflammer s’il est exposé à des étincelles ou à une flamme. Batterie

Le modèle DCD720 fonctionne avec un bloc batterie de 14,4 volts. Le modèle DCD740 fonctionne avec un bloc batterie de 18 volts. Les blocs batterie DCB140, DCB141, DCB180 ou DCB181 peuvent être utilisés. Consultez les Fiche technique pour plus d’informations. Recommandations de stockage

1. Le lieu idéal de rangement est un lieu frais et

sec, à l’abri de toute lumière solaire directe et de tout excès de température. Pour des performances et une durée de vie optimales, entreposer les batteries à température ambiante après utilisation.

2. Pour un stockage prolongé, il est recommandé

de conserver la batterie complètement chargée dans un lieu frais et sec, hors du chargeur pour de meilleurs résultats. REMARQUE: les blocs batterie ne doivent pas être stockés complètement déchargés. Le bloc batterie devra être rechargé avant l’utilisation. Étiquettes sur le chargeur et la batterie En plus des diagrammes utilisés dans ce manuel, les étiquettes sur le chargeur et la batterie comportent les diagrammes suivants: Lire la notice d’instructions avant toute utilisation. Charge en cours. Batterie chargée. Suspension de charge.FRANÇAIS

Problème du bloc ou du chargeur. Problème de ligne d’alimentation. Ne pas mettre en contact avec des objets conducteurs. Ne pas recharger une batterie endommagée. Utiliser le chargeur exclusivement avec des batteries DEWALT. Tout autre type de batteries pourrait exploser et causer des dommages corporels et matériels. Ne pas exposer à l’eau. Remplacer systématiquement tout cordon endommagé. Recharger seulement entre 4°C and 40°C. Mettre la batterie au rebut conformément à la réglementation en matière d’environnement. Ne jetez pas le bloc batterie au feu. Charge les batteries Li-Ion. Consulter la Caractéristiques techniques pour les temps de charge. Utiliser uniquement à l’intérieur. Contenu de l’emballage Ce carton comprend: 1 Perceuse 1 Chargeur 1 Batterie 1 Coffret de transport 1 Notice d’instructions REMARQUE: blocs batterie, chargeurs et coffrets de transport non inclus avec les modèles N.

• Vérifier que l’appareil et ses pièces ou accessoires n’ont pas été endommagés lors du transport.

• Prendre le temps de lire attentivement et comprendre cette notice d’instructions avant toute utilisation de l’appareil. Description (fi g. 1)

AVERTISSEMENT: ne jamais

modifier l’outil électrique ni aucun de ses composants. Il y a risques de dommages corporels ou matériels. a. Interrupteur à gâchette b. Bouton de contrôle droite/gauche c. Sélecteur de vitesse d. Logement hexagonal profond e. Éclairage f. Crochet pour courroie g. Vis de montage h. Attache pour embout

j. Bouton de libération de la batterie k. Mandrin avec logement hexagonal profond

Ces perceuses sont conçues pour les applications professionnelles de perçage et de vissage. NE PAS les utiliser en milieu humide ou en présence de gaz ou de liquides inflammables. Ces perceuses sont des outils électriques professionnels. NE PAS les laisser à la portée des enfants. Une supervision est nécessaire auprès de tout utilisateur non expérimenté.

• Ce produit n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacité physiques, sensorielles ou mentales sont réduites ou qui manquent d’expérience ou d’aptitudes, sauf si ces personnes sont surveillées par une autre personne responsable de leur sécurité. Ne jamais laisser les enfants seuls avec ce produit. Sécurité électrique Le moteur électrique a été conçu pour fonctionner sur une tension unique. Vérifier systématiquement que la tension de la batterie correspond bien à la tension indiquée sur la plaque signalétique. Vérifier également que la tension du chargeur correspond bien à la tension du secteur. Votre chargeur DEWALT à double isolation est conforme à la norme EN60335; un branchement à la terre n’est donc pas nécessaire.FRANÇAIS

Si le cordon fourni est endommagé, le remplacer par un cordon spécialement conçu à cet effet, et disponible auprès du service après-vente DEWALT.

Toujours utiliser la fiche prescrite lors du remplacement du câble d’alimentation. Type 11 pour la classe II (Isolation double) -outils Type 12 pour la classe I (Conducteur de terre) - outils

En cas d’utilisation à l’extérieur, connecter les outils portatifs à un disjoncteur FI. Utilisation d’une rallonge N’utiliser une rallonge qu’en cas de nécessité absolue. Utiliser une rallonge homologuée compatible avec la tension nominale du chargeur (consulter la Fiche technique). La section minimale du conducteur est de 1mm

pour une longueur maximale de 30m. En cas d’utilisation d’un dévidoir, dérouler systématiquement le câble sur toute sa longueur.

systématiquement la batterie avant tout montage ou réglage. Arrêter systématiquement l’outil avant d’insérer ou de retirer la batterie.

AVERTISSEMENT: utiliser

exclusivement des batteries et chargeurs DEWALT. Insertion et retrait du bloc batterie de l’outil (fi g. 2) REMARQUE: pour un résultat optimal, assurez- vous que le bloc batterie est complètement chargé. La lumière s’éteindra sans prévenir lorsque la batterie sera complètement déchargée. POUR INSTALLER LE BLOC BATTERIE DANS LA POIGNÉE

1. Alignez le bloc batterie (i) avec le rail à l’intérieur

de la poignée de l’outil (fig. 2).

2. Faites-le coulisser dans la poignée jusqu’à ce

qu’il soit correctement logé dans l’outil et vérifiez qu’il ne se libère pas. POUR DÉMONTER LE BLOC BATTERIE DE L’OUTIL

1. Appuyer sur le bouton de libération de la

batterie (j) et tirer fermement le bloc batterie hors de la poignée de l’outil.

2. Insérer le bloc batterie dans le chargeur comme

décrit dans la section du chargeur de ce manuel. Interrupteur à variateur de vitesse (fi g. 1) Appuyez sur l’interrupteur à gâchette (a) pour mettre l’outil en marche. Relâcher l’interrupteur à gâchette pour arrêter l’outil. Votre outil est équipé d’un frein. Le mandrin s’arrêtera dès que l’interrupteur à gâchette sera complètement relâché. L’interrupteur à variateur de vitesse vous permet de sélectionner la meilleure vitesse pour une application particulière. Plus vous appuyez sur l’interrupteur à gâchette, plus l’outil tourne rapidement. Utilisez les vitesses inférieures pour démarrer les trous sans poiçon de centrage, le perçage dans les métaux ou les plastiques, le vissage et le perçage de la céramique. Les vitesses supérieures sont plus adaptées au perçage du bois, des compositions en bois et pour l’utilisation des accessoires abrasifs et de polissage. Pour augmenter la durée de vie de l’outil, n’utiliser le variateur de vitesse que pour le début du perçage ou pour les éléments de fi xation. REMARQUE: une utilisation continue avec une gamme de vitesse variable n’est pas recommandée. Cela peut endommager l’interrupteur et doit être évité. Bouton de contrôle droite/gauche (fi g. 1) Un bouton de contrôle droite/gauche (b) détermine la direction de l’outil et sert également de bouton de déblocage. Pour sélectionner la rotation à droite, relâcher l’interrupteur à gâchette et enfoncer le bouton de contrôle droite/gauche sur le côté droit de l’outil. Pour sélectionner l’autre direction, appuyer le bouton de contrôle droite/gauche sur le côté gauche de l’outil. La position centrale du bouton de contrôle verrouille l’outil en position d’arrêt. REMARQUE: lorsque l’outil n’est pas utilisé ou lorsqu’il est transporté, conserver le bouton en position médiane verrouillée. Lors du changement de position du bouton de contrôle, s’assurer que l’interrupteur à gâchette est bien relâchée. REMARQUE: la première fois que l’outil est utilisé après le changement de direction de rotation, il est possible d’entendre un déclic au démarrage. Ceci est normal et n’indique pas un problème.FRANÇAIS

Double gamme de vitesses (fi g. 1) La fonctionnalité de double gamme de votre perceuse vous permet de sélectionner les vitesses pour une plus grande polyvalence.

1. Pour sélectionner la vitesse 1 (couple élevé),

arrêter l’outil et le laisser s’immobiliser. Faire coulisser le sélecteur de vitesse (c) vers l’avant (vers le mandrin).

2. Pour sélectionner la vitesse 2 (couple faible),

arrêter l’outil et le laisser s’immobiliser. Faire coulisser le sélecteur de vitesse vers l’arrière (l’éloigner du mandrin). REMARQUE: ne pas changer de vitesse lorsque l’outil fonctionne. Toujours laisser la perceuse s’immobiliser complètement avant de changer de vitesse. En cas de problème pour changer les vitesses, s’assurer que le sélecteur de double gamme est complètement vers l’avant ou vers l’arrière. Éclairage (fi g. 1) Un éclairage (e) se situe entre le mandrin et l’interrupteur à gâchette (a). L’éclairage est activé lorsque la gâchette est enfoncée et s’éteint automatiquement 20 secondes après avoir relâché la gâchette. Si la gâchette reste enfoncée, l’éclairage reste allumé. REMARQUE: l’éclairage sert à illuminer la surface de travail à proximité et ne doit pas être utilisé comme lampe torche. Mandrin sans clé (fi g. 1)

AVERTISSEMENT: ne pas tenter

de serrer des mèches (ou tout autre accessoire) en saisissant le mandrin et en mettant l’outil en marche. Risque de blessures et de dommages pour le mandrin. Toujours verrouiller l’interrupteur à gâchette lors du changement d’accessoire.

AVERTISSEMENT: toujours

s’assurer que l’embout est bien fixé avant de démarrer l’outil. Un embout desserré peut être éjecté de l’outil et provoquer des blessures. Votre outil comprend un mandrin sans clé 3/8» pour une plus grande facilité d’utilisation. Pour insérer une mèche ou un autre accessoire, suivre les étapes ci-dessous.

1. Verrouillez l’interrupteur à gâchette en position

arrêt comme décrit à la section Bouton de contrôler droite/gauche.

2. Saisissez le mandrin (k) d’une main et tournez

dans le sens inverse des aiguilles d’une montre. Pivotez suffisamment pour que le mandrin s’ouvre assez pour recevoir l’accessoire désiré.

3. Introduisez la mèche ou un autre accessoire

d’environ 19mm (3/4») dans le mandrin et serrez fermement en tenant le mandrin et en le faisant tourner dans le sens des aiguilles d’une montre. Pour libérer l’accessoire, répéter l’étape 2 ci-dessus. LOGEMENT HEXAGONAL PROFOND (FIG. 1) Votre outil comprend un logement hexagonal profond (d) à travers les derrière le mandrin (k). Il permet l’introduction des mèches à tige hexagonale 1/4» de 51mm (2») ou plus dans l’appareil pour les applications rapprochées. Avec les mâchoires du mandrin complètement ouvertes (comme décrit à la section Mandrin sans clé), introduire une mèche à tige hexagonale 1/4» à fond dans et à travers le mandrin. Le mandrin peut ensuite être serré comme indiqué à la section Mandrin sans clé. Crochet pour ceinture et attache pour embout (fi g. 1)

AVERTISSEMENT: pour réduire

tout risque de dommages corporels graves, arrêter et débrancher l’outil du bloc batterie avant tout réglage ou avant de retirer ou d’installer toute pièce ou tout accessoire.

AVERTISSEMENT: pour réduire le

risque de blessures graves, NE PAS suspendre l’outil au-dessus de la tête ni suspendre d’autres objets au crochet de ceinture. Accrochez UNIQUEMENT le crochet de ceinture de l’outil à une ceinture de travail.

AVERTISSEMENT: pour réduire le

risque de blessures graves, assurez- vous que la vis qui retient le crochet de ceinture est bien fixée. IMPORTANT: lors de la fixation ou du remplacement du crochet de ceinture ou de l’attache pour embout, n’utilisez que la vis (g) prévue à cet effet. Assurez-vous de bien serrer la vis. Le crochet de ceinture (f) et l’attache pour embout (h) peut être attaché d’un côté ou de l’autre de l’outil en utilisant seulement la vis (g) prévue, pour convenir aux utilisateurs droitiers ou gauchers. Si le crochet ou l’attache pour embout ne sont pas nécessaires, ils peuvent être retirés de l’outil.FRANÇAIS

Pour déplacer le crochet de ceinture ou l’attache pour embout, retirez la vis (g) qui les retient en place, puis remontez-les du côté opposé. Assurez-vous de bien serrer la vis. FONCTIONNEMENT Consignes d’utilisation

AVERTISSEMENT: respecter

systématiquement les consignes de sécurité et les normes en vigueur.

AVERTISSEMENT: pour réduire

tout risque de dommages corporels graves, arrêter et débrancher l’outil avant tout réglage ou avant de retirer ou installer toute pièce ou tout accessoire. Position correcte des mains (fi g. 3)

AVERTISSEMENT: pour réduire tout

risque de dommages corporels graves, adopter SYSTÉMATIQUEMENT la position des mains illustrée.

AVERTISSEMENT: pour réduire

tout risque de dommages corporels graves, maintenir fermement et SYSTÉMATIQUEMENT l’outil pour anticiper toute réaction soudaine de sa part. La position correcte des mains requiert une main sur le dessus de la perceuse (l), comme illustré, et l’autre sur la poignée principale (m). Fonctionnement en mode perceuse

AVERTISSEMENT: pour diminuer

le risque de graves blessures corporelles, mettez l’outil hors tension et débranchez-le de sa source d’alimentation avant de procéder à des réglages ou de retirer/d’installer des accessoires ou des pièces de fixation.

AVERTISSEMENT: afin de diminuer

les risques de blessures corporelles, veillez TOUJOURS à ce que la pièce à travailler soit retenue ou fixée solidement. Si le matériau à percer est mince, appuyez-le sur un bloc de bois pour éviter d’endommager le matériau.

1. Installez et serrez la mèche désirée dans le

mandrin. Sélectionner la gamme de vitesse/ couple désirée en utilisant le sélecteur de vitesse à deux plages pour adapter la vitesse et le couple à l’opération prévue.

2. N’utilisez que des mèches bien aiguisées.

3. Exercez toujours une pression rectiligne par

rapport à la mèche. Exercez suffisamment de pression pour faire mordre la mèche, mais n’appuyez pas à l’excès pour éviter de bloquer le moteur ou de faire dévier la mèche.

4. Tenez l’outil fermement à deux mains pour

contrôler le mouvement de torsion de la perceuse. Si le modèle ne comporte pas de poignée latérale, saisissez la poignée de la perceuse d’une main et placez l’autre main sur le bloc-piles.

AVERTISSEMENT: la perceuse peut

caler en cas de surcharge provoquant une torsion brusque. Attendez-vous toujours à un calage. Tenez fermement la perceuse pour maîtriser la force de torsion et éviter les blessures.

5. SI LA PERCEUSE CALE, c’est généralement

parce qu’elle est surchargée ou mal utilisée. RELÂCHER IMMÉDIATEMENT l’interrupteur à gâchette, retirer la mèche de l’outil et déterminer la cause du calage. NE PAS jouer sur l’interrupteur à gâchette POUR

6. Pour diminuer les risques de calage ou éviter

que l’outil traverse le matériau, réduisez la pression exercée sur la perceuse afin que la mèche perce lentement la dernière partie du trou.

7. Faites tourner la perceuse pour retirer la mèche

du trou percé. Cela contribuera à empêcher la mèche de se coincer.

8. Pour les perceuses à vitesse variable, il n’est

pas nécessaire de marquer au pointeau le centre du trou à percer. Démarrer à basse vitesse pour amorcer le trou, puis accélérer en enfonçant davantage l’interrupteur à gâchette lorsque le trou est suffisamment profond pour percer sans que la mèche ne sorte. Fonctionnement en mode visseuse (fi g. 1)

1. Sélectionner la gamme de vitesse/couple

désirée en utilisant le sélecteur de vitesse à deux plages (c) pour adapter la vitesse et le couple à l’opération prévue.

2. Insérez la vis ou le boulon de votre choix dans le

mandrin, comme pour une mèche quelconque.FRANÇAIS

MAINTENANCE Votre outil électrique DEWALT a été conçu pour fonctionner longtemps avec un minimum de maintenance. Le fonctionnement continu et satisfaisant de l’outil dépendra d’une maintenance adéquate et d’un nettoyage régulier.

AVERTISSEMENT: pour réduire

tout risque de dommages corporels graves, arrêter et déconnecter la batterie avant tout réglage ou avant de retirer ou installer toute pièce ou tout accessoire. Tout démarrage accidentel pourrait causer des dommages corporels. Le chargeur et le bloc batterie ne peuvent pas être réparés. L’appareil ne comprend aucune pièce destinée à être entretenue par l’utilisateur. Lubrifi cation Votre outil électrique ne requiert aucune lubrification additionnelle. Entretien

AVERTISSEMENT: éliminer poussière

et saleté du boîtier principal à l’aide d’air comprimé chaque fois que les orifices d’aération semblent s’encrasser. Porter systématiquement des lunettes de protection et un masque anti-poussières homologués au cours de cette procédure.

AVERTISSEMENT: ne jamais utiliser

de solvants ou tout autre produit chimique décapant pour nettoyer les parties non métalliques de l’outil. Ces produits chimiques pourraient en attaquer les matériaux utilisés. Utiliser un chiffon humidifié avec de l’eau et un savon doux. Protéger l’outil de tout liquide et n’immerger aucune de ses pièces dans aucun liquide.

décharges électriques. Débrancher le chargeur de la prise de courant alternatif avant tout entretien. Éliminer toute saleté ou graisse de la surface externe du chargeur à l’aide d’un chiffon ou d’une brosse non métallique douce. Ne pas utiliser d’eau ou tout autre nettoyant liquide. Accessoires en option

AVERTISSEMENT: comme les

accessoires autres que ceux offerts par DEWALT n’ont pas été testés avec ce produit, leur utilisation avec cet appareil pourrait être dangereuse. Pour réduire tout risque de dommages corporels, seuls des accessoires DEWALT recommandés doivent être utilisés avec cet appareil. Veuillez consulter votre revendeur pour plus d’informations sur les accessoires appropriés. Protection de l’environnement Collecte sélective. Ne pas jeter ce produit avec les ordures ménagères. En fin de durée de vie ou d’utilité de votre produit DEWALT, ne pas le jeter avec les ordures ménagères, mais dans les conteneurs de collecte sélective. La collecte sélective des produits et emballages usagés permet de recycler et réutiliser leurs matériaux. La réutilisation de matériaux recyclés aide à protéger l’environnement contre la pollution et à réduire la demande en matière première. Selon les réglementations locales, il peut être offert: service de collecte sélective individuel des produits électriques, ou déchetterie municipale ou collecte sur les lieux d’achat des produits neufs. DEWALT dispose d’installations pour la collecte et le recyclage des produits DEWALT en fin de vie. Pour profiter de ce service, veuillez rapporter votre produit auprès d’un centre de réparation agréé qui le recyclera en notre nom. Pour connaître l’adresse d’un centre de réparation agréé près de chez vous, veuillez contacter votre distributeur DEWALT local à l’adresse indiquée dans cette notice d’instructions, ou consulter la liste des centres de réparation agréés DEWALT, l’éventail de notre SAV et tout renseignement complémentaire sur Internet à l’adresse: www.2helpU.com.FRANÇAIS

Batterie rechargeable Recharger cette batterie longue durée lorsqu’elle ne produira plus assez de puissance pour effectuer un travail qu’elle faisait facilement auparavant. En fin de vie utile, mettre la batterie au rebut conformément à la réglementation en matière d’environnement:

• Décharger complètement la batterie, puis la retirer de l’outil.

• Les cellules Li-Ion sont recyclables. Les apporter au revendeur ou dans un centre de recyclage local. Les blocs batterie collectés seront recyclés ou mis au rebut correctement.FRANÇAIS

Si vous souhaitez effectuer une réclamation, contactez votre revendeur ou consultez l’emplacement du centre de réparation agréé DEWALT le plus proche dans le catalogue D EWALT ou contactez le service clientèle D EWALT à l’adresse indiquée dans ce manuel. Une liste des centres de réparation agréés DEWALT et tout détail complémentaire concernant notre service après-vente, sont à votre disposition sur notre site Internet: www.2helpU.com. GARANTIE DEWALT est si sûr de la qualité de ses produits qu’il propose à tous les professionnels qui les utilisent, une garantie exceptionnelle. Cette promesse de garantie s’ajoute à vos droits contractuels en tant qu’utilisateur professionnel ou vos droits légaux en tant qu’utilisateur privé, non professionnel, et elle ne peut en aucun cas leur porter préjudices. Cette garantie est valable au sein des territoires des États membres de l’Union Européenne et au sein de la Zone européenne de libre-échange.

• GARANTIE DE SATISFACTION DE 30 JOURS • Si les performances de votre outil D EWALT ne vous apportaient pas totale satisfaction, retournez simplement, au point de vente, l’outil accompagné de tous ses composants originaux, dans un délai de 30 jours à compter de sa date d’achat pour son échange ou son remboursement intégral. Le produit devra avoir été soumis à une usure normale. Une preuve d’achat sera exigée.

• CONTRAT D’ENTRETIEN GRATUIT D’UN AN • Si votre outil DEWALT doit subir un entretien ou une révision dans les 12 mois suivant l’achat, vous avez droit à une intervention gratuite. Cette dernière sera effectuée gratuitement par un centre de réparation agréé DEWALT. Une preuve d’achat sera exigée. Cela comprend la main-d’œuvre. Les accessoires et les pièces détachées sont exclus, à moins d’un défaut de fabrication sous garantie.

• GARANTIE COMPLÈTE D’UN AN • Si votre produit DEWALT présentait un vice de matériau ou de fabrication dans les 12 mois à compter de sa date d’achat, DEWALT garantit le remplacement gratuit de toute pièce défectueuse ou, à notre entière discrétion, le remplacement gratuit de l’appareil, à condition que:

• Le produit ait été utilisé correctement;

• Le produit ait été soumis à une usure normale;

• Aucune réparation n’ait été effectuée par du personnel non autorisé;

• Une preuve d’achat soit fournie;

• Le produit soit retourné complet, avec l’ensemble de ses composants originaux.ITALIANO
