GEBRUIKSAANWIJZING DC722 DEWALT

Gefeliciteerd! U hebt gereedschap van DEWALT gekocht. Door haar jarenlange ervaring, grondige productontwikkeling en innovatie heeft DEWALT zich tot één van de meest betrouwbare partners voor gebruikers van professioneel elektrisch gereedschap ontwikkeld. Technische gegevens DC720 DC721 DC722 DC725 DC727 DC730 DC731 Spanning V

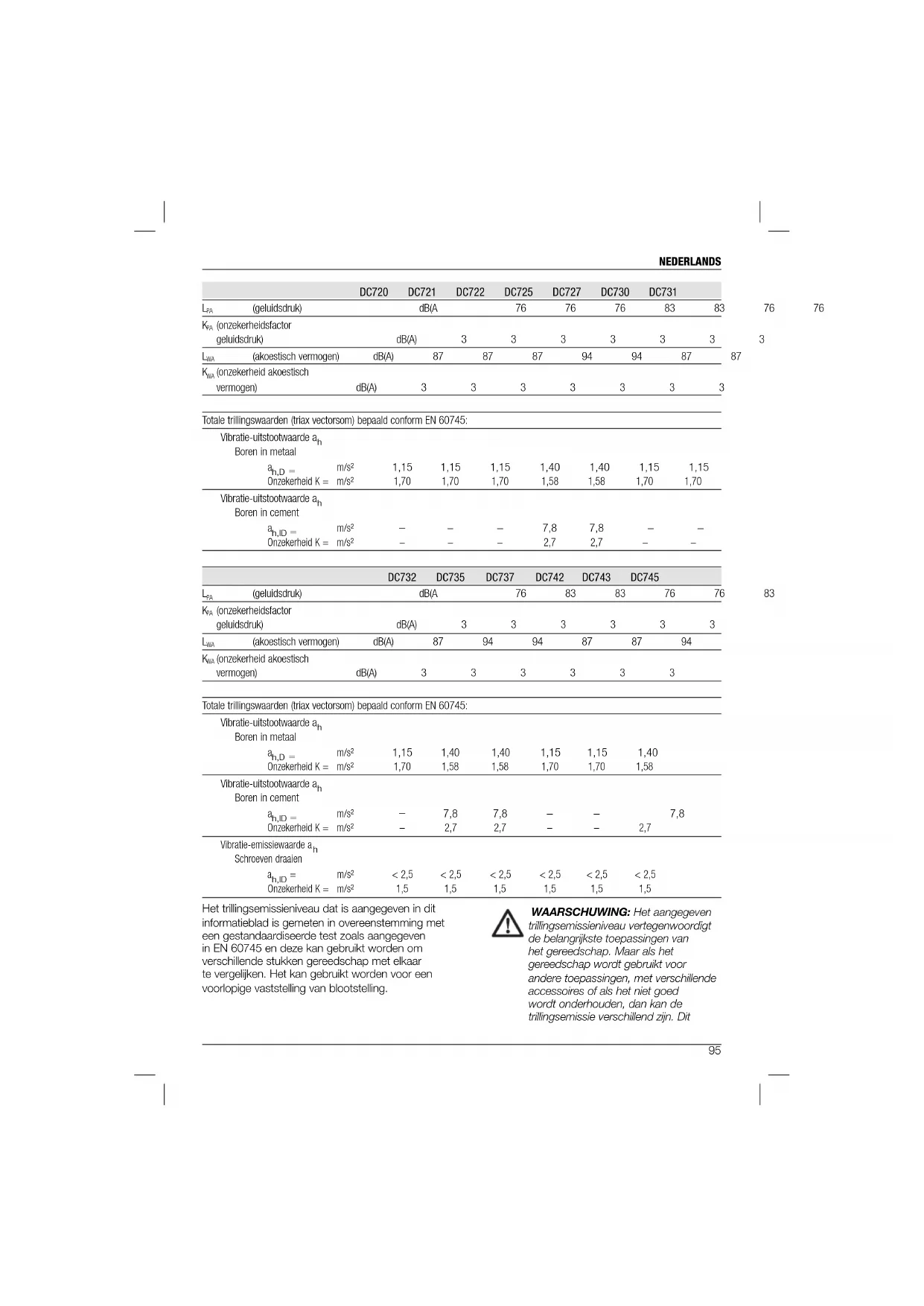

(onzekerheid akoestisch vermogen) dB(A) 3 3 3 3 3 3 3 Totale trillingswaarden (triax vectorsom) bepaald conform EN 60745: Vibratie-uitstootwaarde a

(onzekerheid akoestisch vermogen) dB(A) 3 3 3 3 3 3 Totale trillingswaarden (triax vectorsom) bepaald conform EN 60745: Vibratie-uitstootwaarde a

m/s² 1,15 1,40 1,40 1,15 1,15 1,40 Onzekerheid K = m/s² 1,70 1,58 1,58 1,70 1,70 1,58 Vibratie-uitstootwaarde a

h,ID = m/s² < 2,5 < 2,5 < 2,5 < 2,5 < 2,5 < 2,5 Onzekerheid K = m/s² 1,5 1,5 1,5 1,5 1,5 1,5 Het trillingsemissieniveau dat is aangegeven in dit informatieblad is gemeten in overeenstemming met een gestandaardiseerde test zoals aangegeven in EN 60745 en deze kan gebruikt worden om verschillende stukken gereedschap met elkaar te vergelijken. Het kan gebruikt worden voor een voorlopige vaststelling van blootstelling. WAARSCHUWING: Het aangegeven trillingsemissieniveau vertegenwoordigt de belangrijkste toepassingen van het gereedschap. Maar als het gereedschap wordt gebruikt voor andere toepassingen, met verschillende accessoires of als het niet goed wordt onderhouden, dan kan de trillingsemissie verschillend zijn. DitNEDERLANDS

kan het blootstellingsniveau aanzienlijk verhogen over de hele werkperiode. Een schatting van het blootstellingsniveau voor trilling moet ook rekening houden met hoe vaak het gereedschap uitgeschakeld is of wanneer het gereedschap wel aan staat maar niet daadwerkelijk gebruikt wordt. Dit kan het blootstellingsniveau Defi nities: Veiligheidsrichtlijnen De definities hieronder beschrijven de ernstgraad voor elk signaalwoord. Gelieve de handleiding te lezen en op deze symbolen te letten. GEVAAR: Wijst op een dreigende gevaarlijke situatie die, indien niet vermeden, zal leiden tot de dood of ernstige verwondingen. WAARSCHUWING: Wijst op een mogelijk gevaarlijke situatie die, indien niet vermeden, zou kunnen leiden tot de dood of ernstige letsels. VOORZICHTIG: Wijst op een mogelijk gevaarlijke situatie die, indien niet vermeden, kan leiden tot kleine of matige letsels. OPMERKING: Geeft een handeling aan waarbij geen persoonlijk letsel optreedt die, indien niet voorkomen, schade aan goederen kan veroorzaken. Wijst op risico van een elektrische schok. Wijst op brandgevaar. aanzienlijk verlagen over de hele werkperiode. Bepaal extra veiligheidsmaatregelen om de gebruiker te beschermen tegen trillingseffecten zoals: onderhoud het gereedschap en de accessoires, houd de handen warm, organisatie van werkpatronen. Accuset DE9180 DE9181 DE9503 DE9095 DE9098 DE9140 DE9141 Accutype Li-Ion Li-Ion NiMH NiCd NiCd Li-Ion Li-Ion Spanning V

EG-conformiteitsverklaring

EWALT verklaart dat deze producten zoals beschreven onder “technische gegevens” in overeenstemming zijn met: 2006/42/EG; EN 60745-1; EN 60745-2-1; EN 60745-2-2. Deze producten voldoen ook aan Richtlijn 2004/108/ EG. Neem voor meer informatie contact op met DEWALT via het volgende adres of kijk op de achterzijde van de gebruiksaanwijzing. De ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens DEWALT. Horst Grossmann Vice President Engineering and Product Development DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Duitsland

WAARSCHUWING: Lees de instructiehandleiding om het risico op letsel te verminderen. Algemene veiligheidswaarschuwingen elektrisch gereedschap WAARSCHUWING! Lees alle veiligheidswaarschuwingen en instructies Indien geen gevolg aan deze aanwijzingen wordt gegeven, kan dit leiden tot elektrische schok, brand of ernstig letsel.

De term ‘elektrisch gereedschap’ in alle onderstaande waarschuwingen verwijst naar uw elektrisch gereedschap met netvoeding (met snoer) of accugedreven (draadloos) elektrisch gereedschap.

1) VEILIGHEID VAN HET WERKGEBIED

a) Houd het werkgebied schoon en zorg voor goede verlichting. Rommelige of donkere plekken vragen om ongevallen. b) Gebruik geen elektrisch gereedschap in een explosief-gevoelige omgeving, zoals in de buurt van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap creëert vonken waardoor stof of dampen vlam kunnen vatten. c) Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Verstrooidheid kan leiden tot verlies van controle over het gereedschap.

2) ELEKTRISCHE VEILIGHEID

a) Stekkers van elektrische werktuigen mogen alleen worden gebruikt in een geschikt stopcontact. Pas de stekker op geen enkele manier aan. Gebruik geen adapterstekkers met een geaard elektrisch werktuig. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico van elektrische schokken. b) Vermijd lichaamscontact met geaarde oppervlakten zoals leidingen, radiatoren, fornuizen en koelkasten. Er bestaat een verhoogd risico voor elektrische schokken als uw lichaam geaard is. c) Stel elektrische werktuigen niet bloot aan regen of water. Als er water in elektrische werktuigen terechtkomt, neemt het risico van een elektrische schok toe. d) Gebruik het snoer niet verkeerd. Gebruik het snoer nooit om een elektrisch werktuig te verplaatsen, te slepen of de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe kanten of bewegende delen. Beschadigde of verwarde snoeren verhogen het risico van een elektrische schok. e) Als u een elektrisch werktuig buiten bedient, gebruik dan een verlengsnoer dat geschikt is voor gebruik in de open lucht. Het gebruik van een snoer dat geschikt is voor gebruik in de open lucht, vermindert het risico van een elektrische schok. f) Indien het bedienen van een elektrisch gereedschap in een vochtige plaats niet kan worden vermeden, gebruik dan een voeding beschermd door een RCD (residustroomapparaat). Het gebruik van een RCD verlaagt het risico van elektrische schokken.NEDERLANDS

a) Blijf alert, kijk naar wat u doet en gebruik uw gezond verstand als u elektrische werktuigen gebruikt. Gebruik geen elektrische werktuigen als u moe of onder de invloed van drugs, alcohol of medicijnen bent. Een moment van onoplettendheid tijdens het gebruik van een elektrisch werktuig kan leiden tot ernstig letsel. b) Gebruik een beschermende uitrusting. Draag altijd oogbescherming. Het gebruik van veiligheidsuitrustingen zoals een stofmasker, antislip-veiligheidsschoenen, een helm of gehoorbescherming, vermindert de kans op letsels. c) Vermijd dat het werktuig onopzettelijk start. Zorg ervoor dat de schakelaar in de stand ‘uit’ is voordat u aansluit op de stroombron en/of accu bij het opnemen of verdragen van het gereedschap. Als u elektrische werktuigen met uw vinger op de schakelaar verplaatst, of een elektrisch werktuig aansluit met de schakelaar al aan, kan dit ongevallen tot gevolg hebben. d) Verwijder alle afstelsleutels of moersleutels voordat u het elektrische werktuig aanzet. Een moersleutel of afstelsleutel die nog vastzit aan een draaiend onderdeel van het elektrische werktuig, kan tot letsels leiden. e) Reik niet te ver. Sta stevig op de grond en behoud voortdurend uw evenwicht. Hierdoor hebt u in onverwachte omstandigheden een betere controle over het elektrische werktuig. f) Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vastraken in bewegende onderdelen. g) Als er hulpmiddelen zijn geleverd voor de verbinding van voorzieningen voor stofafvoer en stofverzameling, zorg dan ervoor dat ze aangesloten zijn en op de juiste manier worden gebruikt. Stofverzameling kan aan stof gerelateerde gevaren beperken.

4) HET GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE

WERKTUIGEN a) Forceer het elektrische werktuig niet. Gebruik het juiste elektrische werktuig voor uw toepassing. Het gereedschap zal zijn werk beter en veiliger doen tegen de snelheid waarvoor het is bedoeld. b) Gebruik het elektrische werktuig niet als de schakelaar het niet in- en uitschakelt. Elk werktuig dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd. c) Koppel de stekker los van de stroombron en/of accu van het elektrische gereedschap voordat u aanpassingen aanbrengt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische werktuig toevallig wordt geactiveerd. d) Bewaar elektrische werktuigen die niet worden gebruikt buiten het bereik van kinderen en laat mensen die niet vertrouwd zijn met het elektrische werktuig of met deze instructies het elektrische werktuig niet gebruiken. Elektrische werktuigen zijn gevaarlijk in de handen van onervaren gebruikers. e) Onderhoud elektrische werktuigen. Controleer op foutieve uitlijning of vastlopen van beweegbare delen, gebroken onderdelen of een andere omstandigheid die de werking van het elektrische werktuig kan beïnvloeden. Als het elektrische werktuig beschadigd is, laat dit dan repareren voordat u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrische werktuigen. f) Houd zaagwerktuigen scherp en schoon. Goed onderhouden zaagwerktuigen met scherpe zaagkanten zullen minder snel vastlopen en zijn makkelijker te gebruiken. g) Gebruik het elektrische werktuig, hulpstukken e.d. overeenkomstig deze instructies en houd daarbij rekening met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrische werktuig voor handelingen die afwijken van die waarvoor het werktuig bedoeld is, zou een gevaarlijke situatie tot gevolg kunnen hebben.

5) GEBRUIK EN ONDERHOUD VAN WERKTUIGEN OP ACCU

a) Herlaad alleen met de lader die wordt vermeld door de fabrikant. Een lader die geschikt is voor een bepaalde soort accuset kan leiden tot een brandrisico als deze lader wordt gebruikt met een andere accuset. b) Gebruik elektrische werktuigen alleen met speciaal daarvoor bestemde accusets. Gebruik van een andere accuset kan een risico op verwondingen en brand tot gevolg hebben.NEDERLANDS

c) Wanneer de accu niet wordt gebruikt, houd die dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding kunnen maken van de ene pool naar de andere.Het kortsluiten van de polen van de batterij kan leiden tot brandwonden of brand. d) Wanneer de accu onjuist wordt gebruikt, kan vloeistof uit de accu weglekken. Vermijd contact met deze vloeistof. Als er per ongeluk contact ontstaat, spoel dan af met water. Raadpleeg een arts wanneer de vloeistof in contact komt met de ogen. Vloeistof die uit de accu lekt, kan irritatie of brandwonden veroorzaken.

a) Laat uw elektrische werktuig onderhouden door een erkende onderhoudsmonteur die alleen identieke vervangingsonderdelen gebruikt. Hiermee wordt de veiligheid van het elektrische werktuig gewaarborgd. Aanvullende specifi eke veiligheidsrichtlijnen voor boren/ drilboren/klopboren

• Draag oorbescherming bij impactboren. Blootstelling aan lawaai kan leiden tot gehoorverlies.

• Houd het gereedschap vast bij de geïsoleerde grijpvlakken wanneer u een karwei uitvoert waarbij het zaaggereedschap in aanraking kan komen met verborgen snoeren of zijn eigen snoer. Wanneer een hulpstuk een stroomdraad raakt, kunnen de metalen delen van het elektrische gereedschap onder stroom komen te staan en kan de gebruiker een schok krijgen.

• Gebruik de zijhandgrepen die bij dit gereedschap worden geleverd. Als u de controle over het apparaat verliest, kunt u verwondingen oplopen.

• Gebruik klemmen of een andere praktische methode om het werkstuk stevig vast te klemmen op een stabiel werkblad. Het te bewerken object in uw hand of tegen uw lichaam houden, is niet stabiel en kan leiden tot verlies van controle.

• Draag oorbescherming wanneer u de hamerboor langdurig gebruikt. Langdurige blootstelling aan lawaai kan gehoorbeschadiging veroorzaken. Tijdelijk gehoorverlies of ernstige schade aan het trommelvlies kan het gevolg zijn van hoge, door hamerboren gegenereerde geluidsniveaus.

• Draag een veiligheidsbril of andere oogbescherming. Hamer- en boorhandelingen leiden ertoe dat er stukjes wegvliegen. Rondvliegende deeltjes kunnen leiden tot blijvende oogschade.

• Hamerboortjes en het gereedschap worden warm tijdens het gebruik. Draag handschoenen als u ze aanraakt. Overige risico’s De volgende risico’s zijn inherent aan het gebruik van boren: – Letsel als gevolg van het aanraken van ronddraaiende onderdelen of hete onderdelen van het gereedschap. Ondanks het toepassen van de relevante veiligheidsvoorschriften en het toepassen van veiligheidsapparaten, kunnen sommige overige risico’s niet worden vermeden. Dit zijn: – Gehoorbeschadiging. – Het risico om uw vingers te beknellen als u accessoires verwisselt. – Gezondheidsrisico’s veroorzaakt door het inademen van stof dat vrijkomt als u met hout werkt. – Risico op persoonlijk letsel door rondvliegende deeltjes. – Risico op persoonlijk letsel als gevolg van langdurig gebruik. Labels op het gereedschap De volgende pictogrammen worden afgebeeld op het gereedschap: Lees voor gebruik de gebruiksaanwijzing. POSITIE DATUMCODE De datumcode, die ook het jaar van fabricage bevat, staat afgedrukt in de behuizing die het verbindingsstuk tussen het gereedschap en de accu vormt. Voorbeeld: 2010 XX XX Jaar van fabricageNEDERLANDS

Belangrijke veiligheidsinstructies voor alle acculaders BEWAAR DEZE INSTRUCTIES: Deze handleiding bevat belangrijke veiligheids- en bedieningsinstructies voor de acculaders DE9130, DE9135 en DE9116.

• Lees voor gebruik van de accu en lader eerst alle instructies en waarschuwingen op de lader, de accuset en op het product waarin de accuset wordt gebruikt. GEVAAR: Elektrocutiegevaar. 230 volt is aanwezig op de laadterminals. Niet sonderen met geleidende voorwerpen. Dit kan leiden tot elektrische schokken of elektrocutie. WAARSCHUWING: Elektrocutiegevaar. Zorg dat er geen vloeistof in de werklamp/lader binnendringt. Dit kan leiden tot elektrische schokken. VOORZICHTIG: Risico op brandwonden. Laad, om het risico op letsel te beperken, uitsluitend oplaadbare batterijen van DEWALT op. Andere typen accu’s kunnen barsten. Dit kan leiden tot lichamelijk letsel en schade. VOORZICHTIG: Als de lader is aangesloten op de voedingsbron, kunnen de blootliggende contactpunten in de lader onder bepaalde omstandigheden kortsluiten onder invloed van vreemd materiaal. Vreemde geleidende materialen, waaronder, maar niet beperkt tot, staalwol, aluminiumfolie of een opeenhoping van metaalhoudende deeltjes, moeten uit de buurt van openingen in de lader worden gehouden. Koppel de lader altijd los van de voedingsbron als er geen accuset in zit. Ontkoppel de lader voordat u deze reinigt.

• Probeer de accuset NIET op te laden met andere laders dan de laders in deze handleiding. De lader en de accuset zijn specifiek op elkaar afgestemd.

• Deze laders zijn niet bedoeld voor ander gebruik dan het opladen van DEWALT herlaadbare accu’s. Bij andere toepassingen bestaat risico op brand, elektrische schokken of elektrocutie.

• Stel de lader niet bloot aan regen of sneeuw.

• Trek de stekker niet los aan het snoer wanneer u de lader ontkoppelt. Zo beperkt u het risico op beschadiging aan stekker en snoer.

• Plaats het snoer zo dat niemand erop kan stappen of erover kan struikelen, of het snoer op een andere andere manier kan beschadigen.

• Gebruik geen verlengsnoer, tenzij dit echt noodzakelijk is. Gebruik van een verkeerd verlengsnoer kan leiden tot risico op brand, elektrische schokken of elektrocutie.

• Een verlengsnoer dient een aangepaste kabeldikte te hebben (AWG of American Wire Gauge) voor de veiligheid. Hoe kleiner de draaddikte, hoe groter de capaciteit van de kabel, m.a.w. dikte 16 heeft meer capaciteit dan dikte 18. Wanneer u meer dan 1 verlengsnoer gebruikt om de totale lengte te krijgen, zorg er dan voor dan elke verlenging apart minstens de minimale draadmaat bedraagt.

• Plaats geen voorwerpen op de lader en plaats de lader niet op een zacht oppervlak. Hierdoor kunnen de ventilatieopeningen geblokkeerd raken, wat kan leiden tot extreem hoge interne temperaturen. Houd de lader verwijderd van warmtebronnen. De lader wordt geventileerd via groeven aan de boven- en onderkant van de behuizing.

• Gebruik de lader niet als het snoer of de stekker beschadigd is – vervang deze in dat geval direct.

• Gebruik de lader niet als er hard tegenaan is gestoten, als hij is gevallen of op enigerlei wijze is beschadigd. Ga ermee naar een erkend reparatiepunt.

• Haal de lader niet uit elkaar; ga ermee naar een erkend reparatiepunt wanneer onderhoud of reparatie nodig is. Als de lader verkeerd in elkaar wordt gezet, kan dit leiden tot risico op brand, elektrische schokken of elektrocutie.

• Haal de stekker van de lader uit het stopcontact voordat u deze reinigt. Zo beperkt u het risico op elektrische schokken. U vermindert dit risico niet door de accuset te verwijderen.

• NOOIT proberen twee laders samen te verbinden.

• De lader is ontworpen om te functioneren met de standaard 230V huishoudelijke stroomvoorziening. Probeer het toestel niet te gebruiken met een andere spanning. Dit geldt niet voor de lader van het apparaat.NEDERLANDS

Laders De laders DE9130 en DE9116 werken in combinatie met NiCd- en NiMH-batterijen van 7,2 – 18 V. De DE9135-lader werkt met NiCd, NiMH- of Li-Ion- batterijen van 7,2 – 18 V. Deze laders vereisen geen aanpassing en zijn ontworpen om er zo eenvoudig mogelijk mee te werken. Laadprocedure (fi g. 2) GEVAAR: Elektrocutiegevaar. Er is 230 volt aanwezig op laadstations. Niet sonderen met geleidende voorwerpen.Risico op elektrische schok of elektrocutie.

1. Sluit de lader (j) aan op een geschikt

stopcontact voordat u de accuset erin plaatst.

2. Plaats de accuset (g) in de lader. Het rode

(oplaad-)lampje zal doorlopend knipperen om aan te geven dat het oplaadproces begonnen is.

3. Als het rode AAN-lampje continu blijft branden,

is het opladen voltooid. De set is volledig opgeladen en mag onmiddellijk worden gebruikt of in de lader blijven. OPMERKING: Om maximale prestaties en levensduur van de NiCd, NiMH en Li-Ion accu’s te garanderen laadt u de accu tenminste 10 uur voor het eerste gebruik op. Oplaadproces In onderstaande tabel staat aangegeven hoe u uit de oplaadindicatoren kunt afleiden in welk stadium van het opladen de accu zich bevindt. Stadium van opladen bezig met opladen – – – – – – volledig opgeladen ––––––––––– hete/koude accuvertraging ––– – ––– – accuset vervangen ••••••••••• probleem •• •• •• •• Automatische verversing De automatische verversingsmodus zal de individuele cellen in de accuset gelijkschakelen of balanceren op het piekvermogen van de accu. De accuset dient wekelijks bijgeladen te worden, of wanneer de accu niet langer de gebruikelijke capaciteit levert. Om de accuset bij te laden, plaatst u de accu op de gebruikelijke manier in de lader. Laat de accuset ten minste 10 uur in de lader. Hete/koude accuvertraging Als de lader een accu detecteert die te heet of te koud is, begint de lader automatisch een hete/koude accuvertraging, waarbij het opladen vertraagd wordt totdat de accu een geschikte temperatuur heeft bereikt. De lader schakelt dan automatisch over op de acculaadmodus. Hiermee wordt een maximale levensduur van de accu gegarandeerd.

UITSLUITEND LI-ION ACCU’S

Li-Ion accu’s zijn ontworpen met een elektronisch beschermingssysteem dat de accu beschermt tegen te lang opladen, oververhitting en bijna volledige ontlading. Het gereedschap schakelt automatisch uit als het elektronische beschermingssysteem in werking treedt. Als dit gebeurt, plaatst u de Li-Ion accu in de lader totdat deze volledig is opgeladen. Belangrijke veiligheidsinstructies voor alle accusets. Wanneer u vervangingsaccusets besteld, zorg er dan voor dat u het catalogusnummer en de spanning vermeldt. Kijk onderaan de tabel voor de compatibiliteit van acculaders en accu’s.. De accuset is niet volledig opgeladen wanneer die uit de verpakking komt. Vooraleer u de accuset en de lader gebruikt, dient u de volgende veiligheidsinstructies te lezen. Volg daarna de beschreven oplaadprocedure.

LEES ALLE INSTRUCTIES

• Gebruik geen elektrisch werktuig in een explosieve omgeving, zoals in de buurt van brandbare vloeistoffen, gassen of stof. Door de batterij in de lader te plaatsen of eruit te halen kunnen stof of dampen ontvlammen.

• Laad de accusets enkel in DEWALT laders.

• GELIEVE NIET met water of andere vloeistoffen te besprenkelen of hierin onder te dompelen.

• Het werktuig en de accuset niet opbergen of gebruiken in ruimtes waar de temperatuur 40˚ C (105° F) kan bereiken of overschrijden (zoals buitenloodsen of metalen gebouwen in de zomer). GEVAAR: Probeer nooit de accu te openen om welke reden dan ook. Plaats de accu niet in de oplader wanneer deze gebroken of beschadigd is oefen geen kracht op de accu uit, laat dezeNEDERLANDS

niet vallen en beschadig ze niet. Gebruik een accu of oplader niet wanneer deze een zware klap heeft gekregen, is laten vallen, er overheen is gereden of op enigerlei wijze is beschadigd (d.w.z. doorboord met een spijker, geslagen met een hamer, erop getrapt is). Dit kan leiden tot een elektrische schok of elektrocutie. Beschadigde accu‘s dienen naar het servicecentrum te worden gebracht voor recycling. VOORZICHTIG: Plaats het gereedschap als het niet in gebruik is op de zijkant op een stabiele ondergrond waar er niet overheen kan worden gestruikeld of het zelf kan vallen. Sommige gereedschappen met grote accu‘s staan rechtop op de accu maar kunnen gemakkelijk worden omgestoten.

• Verbrand de accuset niet, ook al is deze ernstig beschadigd of totaal versleten. De accuset kan ontploffen in vuur.

• Er kan een klein vloeistoflek optreden uit de accuset bij extreem gebruik of extreme temperaturen. Dit wijst niet op een probleem. Als de buitenste zegel echter gebroken is: a. en de batterijvloeistof raakt uw huid, was deze dan onmiddellijk met zeep en water gedurende verschillende minuten. b. en de batterijvloeistof komt in uw ogen terecht, spoel deze dan met schoon water gedurende minimaal 10 minuten uit en zoek onmiddellijk medische hulp. (Medische opmerking: de vloeistof is 25-35% oplossing van kaliumhydroxide.)

• Verbrand de accuset niet, ook als deze ernstig beschadigd is of volledig versleten. De accuset kan ontploffen in vuur. Er ontstaan giftige dampen en materialen wanneer lithium- ion accusets verbrand worden.

• Als de batterij-inhoud in contact komt met de huid, was deze onmiddellijk met milde zeep en water. Als de batterij-inhoud in de ogen terecht komt, spoel water over het open oog gedurende 15 minuten of totdat de irritatie stopt. Indien medische hulp noodzakelijk is: de elektrolyt is samengesteld uit een mengeling van vloeibare organische carbonaten en lithiumzouten.

• De inhoud van geopende batterijcellen kan irritatie bij ademhaling veroorzaken. Zorg voor frisse lucht. Als de symptomen blijven aanhouden, schakelt u het beste medische hulp in. WAARSCHUWING: Risico op brandwonden. Batterijvloeistof kan ontvlambaar zijn als deze blootgesteld wordt aan vonken of vlammen. Accudop (fi g. 3) Een beschermende accudop wordt meegeleverd om de aansluitpunten van een losgekoppelde accu te bedekken. Zonder de beschermdop zouden losse metalen voorwerpen de aansluitpunten kunnen kortsluiten, wat leidt tot een brandrisico en schade aan de accu veroorzaakt.

1. Verwijder de beschermende accudop voordat

u de accuset in de lader of het apparaat plaatst (fig. 3A).

2. Plaats de beschermdop onmiddellijk op de

aansluitpunten nadat u de accu uit de lader of het werktuig hebt verwijderd (fig. 3B). WAARSCHUWING: Zorg dat de beschermende accudop op zijn plaats zit voordat u een losgekoppelde accu oppakt of opbergt. Accu ACCUTYPE De DC720, DC721, DC722, DC725 en DC727 werken op accusets van 18 volt. De DC730, DC731, DC732, DC735 en DC737 werken op accusets van 14,4 volt. De DC742, DC743 en DC745 werken op accusets van 12volt. Aanbevelingen voor opslag

1. De beste plaats om het apparaat op te bergen

is koel en droog, uit direct zonlicht en niet in overmatige hitte of koude. Voor optimale accuprestaties en levensduur bergt u accu’s op bij kamertemperatuur als deze niet in gebruik zijn. LET OP: Li-Ion accu’s dienen volledig te zijn opgeladen als ze worden opgeborgen.

2. Langdurige opslag zal de accu of de

acculader niet beschadigen. Onder de juiste omstandigheden kunnen ze tot maximaal 5 jaar worden opgeslagen.NEDERLANDS

Labels op de oplader en accu In aanvulling op de pictogrammen in deze handleiding laten de labels op de oplader en de accu de volgende pictogrammen zien: Lees voor gebruik de gebruiksaanwijzing. Accu opladen. Accu opgeladen. Accu beschadigd. Hete/koude accuvertraging. Niet sonderen met geleidende voorwerpen. Beschadigde accusets niet opladen. Uitsluitend gebruiken in combinatie met accusets van DEWALT, andere kunnen openbarsten en tot lichamelijk letsel en schade lijden. Niet blootstellen aan water. Zorg dat beschadigde snoeren meteen vervangen worden. Alleen opladen tussen 4 °C en 40 °C. Denk aan het milieu wanneer u de accuset weggooit. Verbrand de NiMH, NiCd+ en Li-Ion accusets niet. Laadt NiMH en NiCd accu’s op. Laadt Li-Ion accusets op. Raadpleeg de technische informatie voor de oplaadtijd. Inhoud van het pakket Het pakket bevat: 1 Boor/Hamerboor 2 Accusets 1 Lader 1 Kitdoos (alleen K-modellen) 1 Gebruiksaanwijzing 1 Vergrote tekening OPMERKING: accusets en laders zijn niet bij N-modellen inbegrepen.

• Controleer het gereedschap, onderdelen of hulpstukken op schade die tijdens het vervoer veroorzaakt kan zijn.

• Neem de tijd om vóór het gebruik deze gebruiksaanwijzing aandachtig te lezen. Beschrijving (fi g. 1) WAARSCHUWING: Verander nooit het elektrische gereedschap of enig onderdeel daarvan. Dit kan schade of lichamelijk letsel tot gevolg hebben. a. Drukschakelaar b. Knop links/rechts c. Moment-sleutelaanpassingskraag d. Tandwielkiezer e. Werklicht f. Sleutelloze klauw g. Accuset h. Accu-ontkoppelknoppen

BEOOGD GEBRUIK Deze boren/drillen/klopboren zijn ontworpen voor toepassingen van professioneel boren, klopboren, en schroeven draaien. NIET gebruiken in vochtige omstandigheden of bij aanwezigheid van ontvlambare vloeistoffen of gassen. Deze klop- en hamerboren zijn professionele elektrische gereedschappen. HOUD het gereedschap uit de buurt van kinderen. Toezicht is vereist wanneer dit gereedschap wordt gebruikt door onervaren personen. Elektrische veiligheid De elektrische motor is ontworpen voor slechts één spanning. Controleer altijd of de spanning van de accuset overeenstemt met de spanning op deNEDERLANDS

kenplaat. Zorg ook dat de spanning van uw lader overeenkomt met die van uw netspanning. Uw DEWALT-lader is dubbel geïsoleerd in overeenstemming met EN 60335; er is daarom geen aardingsdraad nodig. Indien het voedingssnoer beschadigd is, moet het worden vervangen door een speciaal vervaardigd snoer dat verkrijgbaar is via de onderhoudsafdeling van D EWALT. Een verlengsnoer gebruiken Gebruik geen verlengsnoer, tenzij absoluut noodzakelijk. Gebruik een goedgekeurd verlengsnoer dat geschikt is voor de stroomtoevoer van uw lader (zie technische gegevens). De minimumafmeting van de geleider is 1 mm

; de maximumlengte is 30 m. Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

MONTAGE EN AANPASSINGEN

WAARSCHUWING: Vóór montage en aanpassing moet u altijd de accuset verwijderen. Schakel het gereedschap altijd uit voordat u de accu plaatst of verwijdert WAARSCHUWING: Gebruik alleen de accusets en laders van DEWALT. De accuset in het gereedschap plaatsen en eruit verwijderen (fi g. 2) WAARSCHUWING: Om het risico op ernstig letsel te verkleinen, dient u het gereedschap uit te schakelen en de accuset te verwijderen voordat u aanpassingen maakt, of hulpstukken of accessoires verwijdert of plaatst. Een toevallige activering kan verwondingen veroorzaken. LET OP: Zorg ervoor dat uw accu volledig is opgeladen. DE ACCUSET IN DE HANDGREEP VAN HET GEREEDSCHAP PLAATSEN

1. Plaats de onderkant van het gereedschap

gelijk aan de inkeping in de handgreep van het gereedschap (fig. 2)

2. Schuif de accuset stevig in de handgreep totdat

u het slot op zijn plaats hoort klikken.

DE ACCUSET UIT HET GEREEDSCHAP VERWIJDEREN

1. Druk op de ontkoppelknoppen van de accu (h)

en trek de accuset stevig uit de handgreep van het gereedschap.

2. Plaats de accuset in de lader zoals beschreven

in de laadsectie van deze handleiding. BEDIENING Gebruiksaanwijzing WAARSCHUWING: Neem altijd de veiligheidsinstructies en van toepassing zijnde voorschriften in acht. WAARSCHUWING: Om het gevaar op ernstig persoonlijk letsel te verminderen, zet u het gereedschap uit en ontkoppelt u het van de stroomvoorziening, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/installeert. Juiste positie van de handen (fi g. 7) WAARSCHUWING: Om het risico op ernstig persoonlijk letsel te verminderen, dient u ALTIJD de handen in de juiste positie te hebben, zoals afgebeeld. WAARSCHUWING: Om het risico op ernstig persoonlijk letsel te verminderen, houdt u het ALTIJD stevig vast, anticiperend op een plotseling reactie. De juiste positie van de handen is wanneer de ene hand zich bovenaan de boor bevindt (k) zoals afgebeeld, terwijl de andere hand de hoofdgreep (i) vast houdt. Variabele snelheidsschakelaar (fi g. 1) Zet het toestel aan door de drukschakelaar (a) in te drukken. Zet het toestel uit door de drukschakelaar los te laten. Uw gereedschap is uitgerust met een remfunctie. De boorhouder zal stoppen zodra de drukschakelaar volledig is losgelaten. N.B.: Onafgebroken gebruik in de variabele snelheidsstand wordt niet aanbevolen. Dit kan leiden tot schade aan de schakelaar en dient vermeden te worden. Controleknop links/rechts (fi g. 1) De controleschakelaar links/rechts (b) bepaalt de draairichting van het gereedschap en fungeert tevens als een blokkeerknop.NEDERLANDS

Om een voorwaartse rotatie te selecteren, laat u de boorschakelaar los en drukt u de controleschakelaar links/rechts uit aan de rechterzijde van het gereedschap. Om draairichting te wijzigen, drukt u de controleschakelaar links/rechts uit aan de linkerzijde van het gereedschap. De centrale positie van de bedieningsfunctie zet het gereedschap in de uitstand. Zorg ervoor dat u de boorschakelaar niet ingedrukt houdt wanneer u van draairichting verandert. N.B.: De eerste maal dat u het gereedschap gebruikt nadat de draairichting is veranderd, kunt u bij het beginnen een klikgeluid horen. Dit is volkomen normaal en wijst niet op een probleem. Moment-sleutelaanpassingskraag (fi g. 1) Uw gereedschap beschikt over een aanpasbaar momentwaarde-schroevendraaiermechanisme met een brede keuze in bevestigingsvormen en -maten om te kunnen schroeven en verwijderen; en, in sommige modellen, een hamermechanisme om in metselwerk te kunnen boren. Rond de kraag (c) bevinden zich nummers, een symbool van een boortje, en in sommige modellen, een hamersymbool. Deze nummers worden gebruikt om de koppeling in te stellen ten einde een momentwaardebereik af te leveren. Hoe hoger het nummer op de kraag, hoe hoger de momentwaarde en hoe groter de bevestiging die kan worden aangedreven. Om één van de nummers te kunnen selecteren, draait u eraan totdat het gewenste nummer tegenover de pijl is. Versnelling met duaal bereik (fi g. 1) D.m.v. het duale bereikkenmerk van uw klopboor kunt u in versnellingen schakelen voor meer veelzijdigheid. Om de lage snelheid, hoge momentwaarde-instelling te selecteren, zet u het gereedschap uit en laat u het tot stilstand komen. Schuif de versnellingskiezer (d) naar voren (naar de boorhouder) zoals in fig.1 weergegeven. Om de hoge snelheid, lage momentwaarde-instelling te selecteren, zet u het gereedschap uit en laat u het tot stilstand komen. Schuif de versnellingskiezer terug (weg van boorhouder). N.B.: Verander geen versnellingen als het gereedschap draait. Als u problemen hebt om van versnelling te veranderen, controleer dan of de duale bereikversnellingskiezer ofwel geheel naar voren is geschoven of geheel is teruggeschoven. Werklicht (fi g. 1) Er is een werklicht bevestigd (e) net boven de drukschakelaar (a). Het werklicht zal worden geactiveerd wanneer de drukschakelaar ingedrukt wordt. N.B.: het werklicht dient om het rechtstreekse werkoppervlak te belichten en dient niet als zaklamp. Sleutelloze enkele mofboorhouder (fi g. 1) Uw gereedschap beschikt over een sleutelloze boorhouder (f) met een roterende mof om de boorhouder met één hand te kunnen bedienen. Om een boortje of ander accessoire te plaatsen, volgt u deze stappen.

1. Vergrendel de drukschakelaar in de UIT-positie

zoals eerder beschreven.

2. Pak de zwarte mof van de boorhouder met één

hand vast en gebruik de andere hand om het gereedschap vast te houden. Draai de mof ver genoeg naar links om het gewenste accessoire te accepteren.

3. Plaats het accessoire ongeveer 19 mm in de

boorhouder en zet het goed vast door de boorhoudermof met één hand naar rechts te draaien terwijl u het gereedschap met de andere hand vastzet. Uw gereedschap is uitgerust met een automatisch aandrijfasvergrendelmechanisme. Hiermee kunt u de boorhouder met één hand openen en sluiten. Om het accessoire los te maken, herhaalt u stap 2 hierboven WAARSCHUWING: Probeer de boortjes (of een ander accessoire) niet vast te zetten door de voorkant van de boorhouder vast te pakken en het gereedschap om te draaien. Dit kan leiden tot schade aan de boorhouder en persoonlijke verwondingen. Vergrendel altijd de drukschakelaar als u van accessoires wisselt. Zorg dat u de boorhouder met één hand op de boorhoudermof vastzet en dat u met de andere hand het gereedschap vasthoudt voor maximale vastheid. Boorbediening (fi g. 4) WAARSCHUWING: Om het risico op ernstig letsel te verkleinen, dient u het gereedschap uit te schakelen en van het stopcontact te ontkoppelen voordat uNEDERLANDS

hulpstukken of accessoires verwijdert of plaatst. WAARSCHUWING: Om het risico op letsel te verkleinen, dient u ALTIJD ervoor te zorgen dat het werkstuk verankerd is of goed is vastgezet. Als u door dun materiaal boort, gebruikt u een houten “reserveblokkering” om schade aan het materiaal te voorkomen.

1. Gebruik alleen scherpe boortjes. Voor

HOUT gebruikt u de lage snelheidinstelling en spiraalboren, houtboren, elektrische grondboren, of gatenzagen. Voor METAAL gebruikt u de lage snelheidinstelling en stalen spiraalboortjes of gatenzagen. Voor METSELWERK zoals steen, cement, B-2- blokken, enz., gebruikt u hardmetalen boren voor slaghamerboren. Gebruik een lage snelheid voor boortjes groter dan 10 mm.

2. Pas altijd druk toe in een rechte lijn met het

boortje. Gebruik genoeg druk om te blijven boren, maar druk niet zo hard dat de motor vastloopt of het boortje eruitvliegt.

3. Houd het gereedschap stevig met beide

handen vast om tegengewicht te bieden aan de draaiende beweging van de boor. Als het model niet is uitgerust met een zijhandvat, pak dan de boor met één hand op het handvat en één hand op de accuset. VOORZICHTIG: Boor kan vastlopen als deze te zwaar belast is zodat hij plotseling uit uw handen kan draaien. Verwacht altijd dat de motor kan vastlopen. Pak de boor stevig vast om tegengewicht te bieden aan de draaiende beweging en om letsel te voorkomen.

4. ALS DE BOOR IS VASTGELOPEN, wordt

dit meestal veroorzaakt doordat hij te zwaar belast is of door onjuist gebruik. LAAT DE DRUKSCHAKELAAR ONMIDDELLIJK LOS, verwijder het boortje uit het werkstuk en stel de reden van het vastlopen vast. KLIK DE

5. Om het vastlopen te minimaliseren of om niet

door het materiaal heen te breken, vermindert u de druk op de boor en haalt u het boortje door het laatst aangeboorde deel van het gat terug.

6. Laat de motor lopen terwijl u het boortje uit een

boorgat haalt. Hierdoor loopt het niet vast.

7. Met variabele snelheidsboren is het niet nodig

om een gat te maken waar er moet worden geboord. Gebruik een lage snelheid om het gat aan te boren en versnel dit door harder op de drukschakelaar te drukken als het gat diep genoeg is om te boren zonder dat het boortje eruit glipt. Hamerboorbediening (fi g. 5)

1. Zet de kraag (c) op het hamerboorsymbool.

2. Selecteer de hoge snelheidinstelling door

de kiezer terug te schuiven (weg van de boorhouder). BELANGRIJK: Gebruik hardmetalen boortjes of alleen metselwerkboortjes.

3. Boor met net genoeg kracht op de hamer zodat

deze niet te veel speling heeft of “hoger” dan het boortje komt. Door te veel kracht worden er lagere boorsnelheden bereikt, wordt er teveel hitte ontwikkeld en een lagere boorsnelheid.

4. Boor recht en houd het boortje hierbij in een

rechte hoek ten opzichte van het werk. Oefen niet teveel druk op het boortje uit als u aan het boren bent omdat hierdoor de uitsparingen van het boortje vol met puin of zaagsel kunnen raken en dat resulteert in een lagere boorsnelheid.

5. Als de hamersnelheid tijdens het boren van

diepe gaten langzamer wordt, trekt u het boortje gedeeltelijk uit het gat terwijl u het gereedschap laat draaien om zo vuil uit het gat te verwijderen. N.B: een soepele, gelijkmatige uitstroom van stof uit het gat geeft de juiste boorsnelheid aan. Schroevendraaierbediening (fi g. 6)

1. Selecteer het gewenste snelheid/

momentwaardebereik met de duale bereikversnellingskiezer om overeen te komen met de snelheid en momentwaarde van de geplande toepassing.

2. Zet de aanpassingskraag van de

momentwaarde in de gewenste positie. Lagere nummers geven lagere momentwaarde- instellingen aan; hogere nummers geven hogere momentwaarde-instellingen aan.

3. Plaats het gewenste bevestigingsaccessoire in

de boorhouder zoals u met ieder boortje zou doen.NEDERLANDS

4. Voer enkele testruns op een proefstukje uit of

in gebieden die niet zichtbaar zijn om de juiste positie van de koppelingskraag vast te stellen.

5. Begin altijd met een lagere momentwaarde-

instelling, ga vervolgens naar een hogere momentwaarde-instelling om schade aan het werkstuk of de bevestiging te voorkomen. ONDERHOUD Uw elektrisch werktuig van DEWALT is ontworpen om gedurende een lange periode te werken met een minimum aan onderhoud. Een permanente goede werking is afhankelijk van goed onderhoud en een regelmatige reiniging van het gereedschap. WAARSCHUWING: Om het risico op ernstig letsel te verkleinen, dient u het werktuig uit te schakelen en de accuset te verwijderen voordat u hulpstukken of accessoires aan- of afkoppelt. Een toevallige activering kan verwondingen veroorzaken. Smering Uw elektrisch gereedschap behoeft geen extra smering. Reinigen WAARSCHUWING: Blaas vuil en stof met droge lucht uit de behuizing als vuil zich zichtbaar opstapelt in en rond de ventilatieopeningen. Draag goedgekeurde oogbescherming en goedgekeurd stofmasker bij het uitvoeren van deze procedure. WAARSCHUWING: Gebruik nooit oplosmiddelen of andere ruwe chemicaliën voor het reinigen van de niet-metalen onderdelen van het werktuig. Deze chemicaliën kunnen de materialen die in deze onderdelen gebruikt worden, verzwakken. Gebruik een doek enkel bevochtigd met water en zachte zeep. Laat nooit vloeistof in het gereedschap lopen en dompel nooit enig deel van het gereedschap onder in vloeistof.

SCHOONMAAKINSTRUCTIES VOOR DE LADER

WAARSCHUWING: Schokgevaar. Haal de stekker van de lader uit het stopcontact voordat u het apparaat reinigt. Verwijder vuil en vet met een doek of zachte, niet-metalen borstel van de buitenkant van de werklamp/lader. Gebruik geen water of schoonmaakmiddel. Optionele hulpstukken WAARSCHUWING: Omdat hulpstukken, behalve die van DEWALT, niet zijn getest in combinatie met dit product, kan het gebruik van dergelijke hulpstukken gevaarlijk zijn. Om het risico van letsel te beperken, mogen bij dit product uitsluitend accessoires worden gebruikt die zijn aanbevolen door DEWALT. Raadpleeg uw dealer voor nadere informatie over de geschikte hulpstukken en accessoires. Milieubescherming Aparte inzameling. Dit product mag niet bij het normale huishoudafval worden gegooid. Als u op een dag merkt dat uw D EWALT product vervangen moet worden of dat u het verder niet kunt gebruiken, gooi het dan niet bij het huishoudafval. Dit product moet afzonderlijk ingezameld worden. Aparte inzameling van gebruikte producten en verpakkingen maakt recycling en hergebruik van materialen mogelijk. Hergebruik van gerecycleerde materialen helpt milieuvervuiling te voorkomen en vermindert de vraag naar grondstoffen. Plaatselijke voorschriften bepalen mogelijk een aparte inzameling voor elektrische producten, in containerparken of bij de verkoper wanneer u een nieuw product koopt. DEWALT beschikt over een gebouw voor de verzameling en recyclage van DEWALT producten die het einde van hun levensduur hebben bereikt. Om van deze dienst gebruik te maken, kunt u uw product terugbrengen naar elke erkende reparateur die hem voor ons zal inzamelen.NEDERLANDS

U kunt de dichtstbijzijnde erkende reparateur vinden door contact op te nemen met uw plaatselijke DEWALT kantoor op het adres dat in deze handleiding staat. Of u kunt een lijst met erkende DEWALT reparateurs en alle gegevens over onze herstellingsdienst en contactinformatie vinden op www.2helpU.com. Herlaadbare accu Deze duurzame accu moet herladen worden als hij niet krachtig genoeg blijkt tijdens het uitvoeren van klussen die daarvoor vlot verliepen. Aan het einde van zijn technische levensduur dient u dit werktuig weg te gooien met respect voor het milieu:

• Gebruik de accu helemaal op en verwijder deze vervolgens uit het werktuig.

• Li-Ion, NiCd en NiMH cellen zijn recycleerbaar. Breng ze naar uw dealer of een plaatselijk recyclagecentrum. De ingezamelde accu’s worden gerecycleerd of op de correcte manier weggegooid.NEDERLANDS

GARANTIE DEWALT vertrouwt op de kwaliteit van zijn producten en biedt professionele gebruikers van het product een uitstekende garantie. Deze garantieverklaring is een aanvulling op uw contractuele rechten als een professionele gebruiker of uw wettelijke rechten als een particuliere, niet-professionele gebruiker, en is op geen enkele wijze van invloed op deze rechten. De garantie is geldig binnen het grondgebied van de Lidstaten van de Europese Unie en de Europese Vrijhandelszone.

Als u niet geheel tevreden bent over de prestaties van uw D EWALT-gereedschap, kunt u dit compleet met de originele onderdelen, zoals u het hebt aangekocht. binnen 30 dagen, gewoon terugbrengen bij het verkooppunt en omruilen voor een ander stuk gereedschap of tegen restitutie van het aankoopbedrag. Het product mag niet in onredelijke mate zijn versleten en u dient een aankoopbewijs te overleggen.

• EEN JAAR GRATIS ONDERHOUDSCONTRACT • Als onderhouds- of servicewerkzaamheden nodig zijn voor uw DEWALT-gereedschap, in de 12 maanden na uw aankoop, hebt u recht op één jaar gratis service. Deze zal kosteloos worden uitgevoerd in een DEWALT-servicecentrum. U dient een aankoopbewijs te overleggen. Inclusief arbeidskosten. Exclusief accessoires en reserveonderdelen, tenzij deze defect raakten en onder de garantie vielen.

• EEN JAAR VOLLEDIGE GARANTIE • Als uw DEWALT-product defect raakt als gevolg van het gebruik van verkeerde materialen of onjuiste constructie binnen 12 maanden na de datum van aankoop, garandeert DEWALT alle defecte onderdelen gratis te vervangen of – naar onze beoordeling – het apparaat gratis te vervangen, op voorwaarde dat:

• Het product niet verkeerd gebruikt is;

• Het product in redelijke mate is versleten;

• Er geen reparaties zijn ondernomen door niet-geautoriseerde personen;

• U een aankoopbewijs kunt overleggen.

• Het product compleet met alle originele onderdelen wordt geretourneerd Als u aanspraak wilt maken op de garantie, neem dan contact op met uw leverancier of zoek het officiële D EWALT-servicecentrum bij u in de buurt in de DEWALT-catalogus of neem contact op met het DEWALT-kantoor op het adres dat wordt vermeld in deze handleiding. Een lijst van officiële DEWALT- servicecentra en volledige details over onze after-sales-service zijn ook te vinden op internet via: www.2helpU.comNORSK
