BEDIENUNGSANLEITUNG DC722 DEWALT

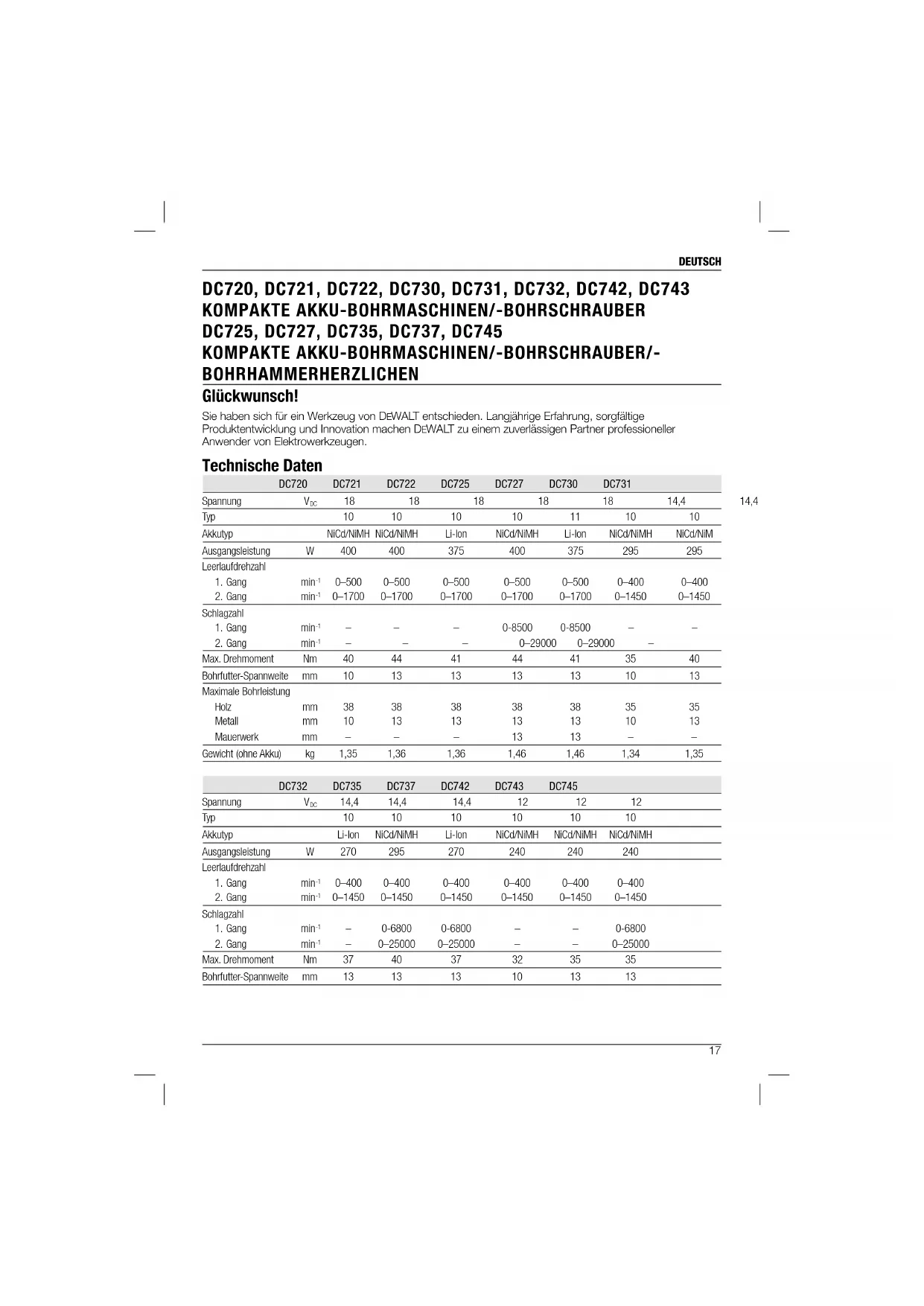

BOHRHAMMERHERZLICHEN Glückwunsch! Sie haben sich für ein Werkzeug von DEWALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen DEWALT zu einem zuverlässigen Partner professioneller Anwender von Elektrowerkzeugen. Technische Daten DC720 DC721 DC722 DC725 DC727 DC730 DC731 Spannung V

18 18 18 18 18 14,4 14,4 Typ 10 10 10 10 11 10 10 Akkutyp NiCd/NiMH NiCd/NiMH Li-Ion NiCd/NiMH Li-Ion NiCd/NiMH NiCd/NiM Ausgangsleistung W 400 400 375 400 375 295 295 Leerlaufdrehzahl

0–1700 0–1700 0–1700 0–1700 0–1700 0–1450 0–1450 Schlagzahl

14,4 14,4 14,4 12 12 12 Typ 10 10 10 10 10 10 Akkutyp Li-Ion NiCd/NiMH Li-Ion NiCd/NiMH NiCd/NiMH NiCd/NiMH Ausgangsleistung W 270 295 270 240 240 240 Leerlaufdrehzahl

0–1450 0–1450 0–1450 0–1450 0–1450 0–1450 Schlagzahl

(Schalldruckpegel- Messungenauigkeit) dB(A) 3 3 3 3 3 3 3

(Schallleistung) dB(A) 87 87 87 94 94 87 87

(Schallleistung- Messungenauigkeit) dB(A) 3 3 3 3 3 3 3 Ermittlung der Gesamtschwingungswerte (Vektorsumme der triaxialen Beschleunigung) gemäß EN 60745: Schwingungsemissionswert a

(Schalldruckpegel- Messungenauigkeit) dB(A) 3 3 3 3 3 3

(Schallleistung) dB(A) 87 94 94 87 87 94

(Schallleistung- Messungenauigkeit) dB(A) 3 3 3 3 3 3 Ermittlung der Gesamtschwingungswerte (Vektorsumme der triaxialen Beschleunigung) gemäß EN 60745: Schwingungsemissionswert a

m/s² 1,15 1,40 1,40 1,15 1,15 1,40 Unbestimmtheit K = m/s² 1,70 1,58 1,58 1,70 1,70 1,58 Schwingungsemissionswert a

7,8 7,8 – – 7,8 Unbestimmtheit K = m/s² – 2,7 2,7 – – 2,7 Schwingungsemissionswert a

18 18 18 18 18 14,4 14,4 Kapazität A

14,4 14,4 12 12 12 Kapazität A

1,3 2,0 1,3 2,6 2,0 Gewicht kg 0,60 0,70 0,55 0,69 0,65 Ladegerät DE9130 DE9135 DE9116 Netzspannung V

Akkutyp NiCd/NiMH NiCd/NiMH/Li-Ion NiCd/NiMH Ungefähre min 30 40 60 Ladezeit (2,0 Ah Akkus) (2,0 Ah Akkus) (2,0 Ah Akkus) Gewicht kg 0,5 0,52 0,4 FI-Schalter: Europa 230 V Werkzeuge 10 A Stromversorgung Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. WARNUNG: Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe. Defi nitionen: Sicherheitsrichtlinien Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie das Handbuch und achten Sie auf diese Symbole. GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt. WARNUNG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann.DEUTSCH

VORSICHT: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, u. U. zu leichten oder mittelschweren Verletzungen führen kann HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führen kann. Weist auf ein Stromschlagrisiko hin. Weist auf eine Brandgefahr hin. EG-Konformitätserklärung MASCHINENRICHTLINIE DC720, DC721, DC722, DC725, DC727, DC730, DC731, DC732, DC735, DC737, DC742, DC743, DC745 DEWALT erklärt hiermit, dass diese unter „Technische Daten“ beschriebenen Produkte die folgenden Vorschriften erfüllen: 2006/42/EG, EN 60745-1, EN 60745-2-1, EN 60745-2-2. Diese Produkte erfüllen auch die Richtlinie 2004/108/EG. Für weitere Informationen wenden Sie sich bitte an DEWALT unter der folgenden Adresse oder schauen Sie auf der Rückseite dieser Betriebsanleitung nach. Der Unterzeichnete ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von DEWALT ab. Horst Großmann Vizepräsident für Konstruktion und Produktentwicklung DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Germany

WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitung lesen. Allgemeine Warnhinweise für Elektrowerkzeuge WARNUNG! Alle Sicherheits-/ Warnhinweise und alle Anweisungen lesen. Die Nichteinhaltung der nachstehend aufgeführten Anweisungen kann elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

ALLE WARNHINWEISE UND ANWEISUNGEN

ZUM SPÄTEREN NACHSCHLAGEN AUFBEWAHREN. Der nachfolgend verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Werkzeuge (mit Netzkabel) und auf akkubetriebene Werkzeuge (ohne Netzkabel).

1) SICHERHEIT IM ARBEITSBEREICH

a) Halten Sie Ihren Arbeitsbereich sauber und gut ausgeleuchtet. Unordentliche oder dunkle Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit Elektrowerkzeugen nicht in explosionsgefährdeten Umgebungen, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Ablenkungen können dazu führen, dass Sie die Kontrolle verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie mit geerdeten Elektrowerkzeugen keine Adapterstecker. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines Stromschlags. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohre, Heizungen, Herde und Kühlschränke. Es besteht ein erhöhtes Stromschlagrisiko, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Werkzeug erhöht das Stromschlagrisiko. d) Zweckentfremden Sie das Kabel nicht. Verwenden Sie es niemals, um das Elektrowerkzeug zu tragen oder zu ziehen bzw. um den Stecker aus der SteckdoseDEUTSCH

zu ziehen. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Stromschlagrisiko. e) Wenn Sie ein Elektrowerkzeug im Freien benutzen, verwenden Sie nur Verlängerungskabel, die für Außenbereiche geeignet sind. Die Verwendung eines für Außenbereiche geeigneten Verlängerungskabels verringert das Stromschlagrisiko. f) Beim Betrieb eines Elektrowerkzeugs an einem feuchten Ort muss eine Stromversorgung mit einer Fehlerstrom- Schutzeinrichtung verwendet werden. Die Verwendung einer Fehlerstrom- Schutzeinrichtung verringert das Stromschlagrisiko.

3) PERSÖNLICHE SICHERHEIT

a) Bleiben Sie stets aufmerksam, achten Sie darauf, was Sie tun und lassen Sie beim Umgang mit Elektrowerkzeugen gesunden Menschenverstand walten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch von Elektrowerkzeugen kann zu ernsthaften Verletzungen führen. b) Tragen Sie eine persönliche Schutzausrüstung. Tragen Sie stets einen Augenschutz. Schutzausrüstungen (wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz) für die entsprechenden Einsatzbedingungen mindern das Verletzungsrisiko. c) Verhindern Sie unbeabsichtigtes Starten. Stellen Sie sicher, dass das Werkzeug ausgeschaltet ist, bevor Sie es an die Stromquelle und/oder den Akku anschließen, es hochheben oder tragen. Das Tragen des Elektrowerkzeugs mit dem Finger am Schalter oder der Anschluss eingeschalteter Werkzeuge führen unnötig Unfälle herbei. d) Nehmen Sie vor dem Einschalten des Elektrowerkzeugs Einstellwerkzeuge oder Schraubenschlüssel ab. Ein Schraubenschlüssel oder Einstellwerkzeug, der/das sich in einem drehenden Teil befindet, kann zu Verletzungen führen. e) Nicht zu weit vorlehnen! Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Werkzeug in unerwarteten Situationen besser unter Kontrolle halten. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Haare, Kleidung und Handschuhe von sich bewegenden Teilen fern. Lose sitzende Kleidung, Schmuck oder lange Haare können sich in den beweglichen Teilen verfangen. g) Falls Vorrichtungen zur Staubabsaugung bzw. zum Staubfang vorhanden sind, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Durch die Verwendung eines Staubfangs können die mit Staub verbundenen Gefahren reduziert werden.

4) GEBRAUCH UND WARTUNG VON ELEKTROWERKZEUGEN

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie das für Ihren Anwendungsbereich geeignete Elektrowerkzeug. Mit dem richtigen zweckbestimmten Elektrowerkzeug kann die Arbeit besser und sicherer ausgeführt werden. b) Benutzen Sie das Elektrowerkzeug nicht, wenn sich der Ein-Aus-Schalter nicht verstellen lässt. Ein Elektrowerkzeug mit defektem Schalter ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker der Stromquelle und/oder dem Akku vom Elektrowerkzeug, bevor Sie Einstellungen vornehmen, Zubehör wechseln oder Elektrowerkzeuge aufbewahren. Diese Vorsichtsmaßnahmen verhindern ein unbeabsichtigtes Einschalten des Elektrowerkzeugs. d) Bewahren Sie ungenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Elektrowerkzeuge nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind in den Händen unerfahrener Personen gefährlich. e) Halten Sie Elektrowerkzeuge stets in einem einwandfreien Zustand. Überprüfen Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile Bruchstellen aufweisen oder so beschädigt sind, dass sie die Funktion des Elektrowerkzeugs beeinträchtigen. Lassen Sie beschädigte Werkzeuge vor dem Gebrauch reparieren. Viele Unfälle sind auf schlecht gewartete Elektrowerkzeuge zurückzuführen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfenDEUTSCH

Schneidkanten verklemmen sich weniger und sind leichter zu kontrollieren. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und in der für diesen speziellen Elektrowerkzeugtyp vorgeschriebenen Art und Weise. Der Gebrauch von Werkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) GEBRAUCH UND WARTUNG VON AKKUBETRIEBENEN

WERKZEUGEN a) Laden Sie die Akkus nur in vom Hersteller angegebenen Ladegeräten auf. Ein Ladegerät, das nur für eine bestimmte Akkuart geeignet ist, kann zu einer Brandgefahr führen, wenn es mit anderen Akkus verwendet wird. b) Verwenden Sie für die Elektrowerkzeuge nur die dafür speziell vorgesehenen Akkus. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. c) Halten Sie den nicht benutzten Akku von Metallgegenständen, wie z.B. Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen fern, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder einen Brand hervorrufen. d) Bei unsachgemäßer Verwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei unbeabsichtigtem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen gelangt, diese ausspülen und einen Arzt aufsuchen. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Originalersatzteilen reparieren. Damit kann gewährleistet werden, dass der Betrieb des Elektrowerkzeugs sicher ist Zusätzliche spezifi sche Sicherheitsvorschriften für Bohrer / Schrauber / Schlagbohrer

• Tragen Sie bei der Verwendung von Schlagbohrern stets einen Gehörschutz. Bei Lärmeinwirkung besteht die Gefahr von Gehörschäden.

• Halten Sie das Werkzeug an den isolierten Oberflächen, wenn Sie in Bereichen arbeiten, in denen es mit verborgenen elektrischen Installationen oder seinem eigenen Netzkabel in Kontakt kommen könnte. Bei einem Auftreffen des Schneidzubehörs auf ein stromführendes Kabel werden die freiliegenden Metallflächen des Elektrowerkzeugs stromführend und der Bediener ist Stromschlaggefahr ausgesetzt.

• Verwenden Sie die mit diesem Werkzeug gelieferten Zusatzgriffe. Bei einem Verlust der Kontrolle sind Verletzungen möglich.

• Das Werkstück muss stets mit Klemmen oder anderen geeigneten Methoden auf einer stabilen Oberfläche befestigt werden. Das Werkstück sollte nicht von Hand oder an den Körper gehalten werden, da dieser instabile Halt zum Verlust der Kontrolle führen kann.

• Tragen Sie einen Gehörschutz, wenn Sie über längere Zeitabschnitte mit dem Bohrhammer arbeiten. Bei langer Aussetzung an intensiven Lärm besteht die Gefahr von Gehörschäden. Durch Bohrhammerarbeiten verursachte hohe Lautstärkepegel können zu einem zeitweiligen Hörverlust oder ernsthaften Trommelfellschäden führen.

• Tragen Sie eine Schutzbrille oder anderen Augenschutz. Bei Hammer- und Bohrarbeiten können Splitter wegfliegen. Fliegende Partikel können permanente Augenschäden verursachen.

• Bohreinsätze und Werkzeuge werden beim Betrieb heiß. Ziehen Sie vor Berühren dieser Teile Schutzhandschuhe an. Restrisiken Folgende Risiken sind mit der Verwendung von Bohrmaschinen untrennbar verbunden: – Verletzungen beim Berühren rotierender oder heißer Teile des Gerätes. Trotz Beachtung der geltenden Sicherheitsvorschriften und des Einsatzes von Schutzvorrichtungen können bestimmte Risiken nicht vermieden werden. Diese sind: – Schwerhörigkeit. – Gefahr des Fingerquetschens beim Wechsel von Zubehör. – Gesundheitsgefährdung durch Einatmen von Staub bei Arbeiten mit Holz. – Verletzungsgefahr durch umherfliegende Teilchen.DEUTSCH

– Verletzungsgefahr durch andauernden Gebrauch. Bezeichnungen am Werkzeug Am Werkzeug sind folgende Piktogramme angebracht: Vor der Verwendung die Bedienung sanleitung lesen.

LAGE DES DATUMSCODES

Der Datumscode, welcher auch das Baujahr enthält, ist in die Gehäuseoberfläche an der Verbindungsstelle zwischen Werkzeug und Akku aufgedruckt. Beispiel: 2010 XX XX Baujahr Wichtige Sicherheitsanweisungen für alle Ladegeräte BEWAHREN SIE DIESE ANWEISUNGEN AUF: Dieses Handbuch enthält wichtige Sicherheits- und Betriebsanweisungen für die DE9130, DE9135 und DE9116 Ladegeräte.

• Lesen Sie vor Inbetriebnahme des Ladegeräts alle Anweisungen und Warnhinweise, die am Ladegerät, Akku und Akkuwerkzeug angebracht sind. GEFAHR: Tödlicher Stromunfall. Die Ladestationen weisen 230 Volt auf. Nicht mit elektrisch leitenden Gegenständen berühren. Dies kann einen elektrischen Schlag oder tödlichen Stromunfall zur Folge haben. WARNUNG: Stromschlaggefahr. Keine Flüssigkeiten in das Ladegerät gelangen lassen. Dies kann einen elektrischen Schlag zur Folge haben. VORSICHT: Verbrennungsgefahr. Zur Reduzierung der Verletzungsgefahr sollten nur Akkus von DEWALT verwendet werden. Andere Akkutypen können bersten und Verletzungen und Sachschäden verursachen. VORSICHT: Unter bestimmten Umständen können bei an die Stromquelle angeschlossenem Ladegerät die Kontakte im Ladegerät durch Fremdmaterial kurzgeschlossen werden. Leitende Fremdmaterialien, wie z. B. Stahlwolle, Aluminiumfolie oder die Ansammlung von Metallpartikeln von den Hohlräumen des Ladegerätes fernhalten. Ziehen Sie den Netzstecker des Ladegerätes immer aus der Steckdose, wenn kein Akku in der Vertiefung steckt. Ziehen Sie den Netzstecker des Ladegerätes vor dem Reinigen aus der Steckdose.

• Der Akku darf NIEMALS mit einem anderen Ladegerät als dem in dieser Betriebsanleitung beschriebenen geladen werden. Das Ladegerät und der Akku sind speziell zur gemeinsamen Verwendung konstruiert.

• Diese Ladegeräte sind ausschließlich zum Laden von DEWALT-Akkus bestimmt. Eine anderweitige Verwendung kann zu Brandgefahr, elektrischem Schlag oder tödlichem Stromschlag führen.

• Setzen Sie das Ladegerät weder Regen noch Schnee aus.

• Ziehen Sie immer am Stecker statt am Kabel, um das Ladegerät von der Stromversorgung zu trennen. Dadurch wird das Risiko einer Beschädigung von Stecker und Kabel reduziert.

• Verlegen Sie das Kabel so, dass niemand darauf treten oder darüber stolpern kann oder dass es auf andere Weise Beschädigungen oder Belastungen ausgesetzt wird.

• Verwenden Sie ein Verlängerungskabel nur, wenn es absolut notwendig ist. Die Verwendung ungeeigneter Verlängerungskabel kann zu Brandgefahr, elektrischem Schlag oder tödlichem Stromschlag führen.

• Stellen Sie keine Gegenstände auf das Ladegerät und stellen Sie das Ladegerät nicht auf eine weiche Fläche. Dadurch können die Lüftungsschlitze blockiert und das Gerät überhitzt werden. Stellen Sie das Ladegerät nicht in die Nähe von Wärmequellen. Das Ladegerät wird durch Schlitze an der oberen Seite und am Boden des Gehäuses belüftet.

• Verwenden Sie das Ladegerät nicht mit beschädigtem Netzkabel oder Netzstecker. Beschädigte Teile sind unverzüglich auszuwechseln.

• Benutzen Sie das Ladegerät nicht, wenn es einen harten Schlag erlitten hat, heruntergefallen ist oder auf andere Weise beschädigt wurde. Bringen Sie es zu einerDEUTSCH

autorisierten Kundendienststelle.

• Zerlegen Sie das Ladegerät nicht. Bringen Sie es zu einer autorisierten Kundendienststelle, wenn es gewartet oder repariert werden muss. Ein unsachgemäßer Zusammenbau kann zur Gefahr eines elektrischen Schlages, eines tödlichen Stromschlags oder zu Brandgefahr führen.

• Trennen Sie das Ladegerät von der Stromversorgung, bevor Sie es reinigen. Dadurch wird die Gefahr eines elektrischen Schlages reduziert. Durch die Entfernung des Akkus wird dieses Risiko nicht gemindert.

• Versuchen Sie NIEMALS, 2 Ladegeräte miteinander zu verbinden.

• Das Ladegerät ist zum Betrieb mit Standard-230-V-Haushaltsstrom konstruiert. Versuchen Sie nicht, es mit einer anderen Spannung zu betreiben. Dies betrifft nicht das Fahrzeug-Ladegerät.en. Dies gilt nicht für das Fahrzeugladegerät.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

LADEGERÄTE AKKUTYP Die Ladegeräte DE9130 und DE9116 nehmen nur NiCd- und NiMH-Akkus von 7,2-18 V auf. Das Ladegerät DE9135 nimmt nur NiCd-, NiMH- oder Lithiumionen-Akkus von 7,2-18 V auf. Diese Ladegeräte müssen nicht eingestellt werden und sind für eine möglichst einfache Bedienung konzipiert. Ladevorgang [Abb. (fi g.) 2] GEFAHR: Tödlicher Stromunfall. An den Polen des Ladegerätes liegen 230 Volt an. Nicht mit elektrisch leitenden Gegenständen berühren. Gefährliche oder tödliche Verletzungen durch Elektroschock möglich.

1. Stecken Sie den Netzstecker des Ladegeräts

(j) in eine geeignete Steckdose, bevor Sie den Akku einsetzen.

2. Setzen Sie dann den Akku (g) in das Ladegerät

ein. Die rote Kontrollleuchte (lädt) blinkt ununterbrochen und zeigt damit an, dass der Ladevorgang begonnen hat.

3. Nachdem die Ladung abgeschlossen ist,

leuchtet die rote Kontrollleuchte kontinuierlich. Der Akku ist nun vollständig aufgeladen und kann jederzeit verwendet oder im Ladegerät gelassen werden. HINWEIS: Om maximale prestaties en levensduur van de NiCd, NiMH en Li-Ion accu’s te garanderen laadt u de accu tenminste 10 uur voor het eerste gebruik op. Ladevorgang Die Ladezustände des Akkus sind in der Tabelle unten aufgeführt. Ladezustand Lädt – – – – – – Vollständig geladen ––––––––––– Temperaturverzögerung ––– – ––– – Akku ersetzen ••••••••••• Problem •• •• •• •• Automatischer Feinausgleich Beim automatischen Feinausgleich werden die einzelnen Zellen im Akku für ihre Spitzenkapazität optimiert. Die Akkus sollten wöchentlich oder immer wenn der Akku nicht mehr die gewohnte Leistung liefert, ausgeglichen werden. Zum Ausgleichen wird der Akku wie gewöhnlich in das Ladegerät gesteckt. Lassen Sie den Akku dann mindestens 10 Stunden im Ladegerät. Temperaturverzögerung Wenn das Ladegerät feststellt, dass der Akku zu heiß oder zu kalt ist, wird automatisch die Temperaturverzögerung ausgelöst, d.h. der Ladevorgang wird so lange ausgesetzt, bis der Akku eine normale Temperatur erreicht hat. Das Ladegerät schaltet dann automatisch auf Ladebetrieb. Dieses Funktionsmerkmal gewährt die maximale Lebensdauer des Akkus. NUR LI-ION-AKKUS Li-Ion-Akkus sind mit einem elektronischen Schutz konstruiert, der den Akku gegen Überladung, Überhitzung oder Tiefentladung schützt. Das Gerät schaltet sich automatisch aus, wenn der elektronische Schutz anschlägt. Wenn dies geschieht, setzen Sie den Li-Ion-Akku in das Ladegerät, bis er vollständig geladen ist. Wichtige Sicherheitsanweisungen für alle Akkus Achten Sie beim Bestellen von Ersatzakkus darauf, dass Sie die Katalognummer und die Spannung angeben. Sehen Sie in der Tabelle unten nach der Ladegerät- und Akkukompatibilität. Der Akku ist beim Entnehmen aus dem Karton nicht vollständig geladen. Lesen Sie die unten aufgeführten Sicherheitsanweisungen, bevor Sie denDEUTSCH

Akku und das Ladegerät verwenden. Befolgen Sie anschließend den beschriebenen Ladevorgang. LESEN SIE SÄMTLICHE ANWEISUNGEN.

• Akkus niemals in explosionsgefährdeten Umgebungen, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden, laden oder verwenden. Beim Einsetzen und Herausnehmen des Akkus aus dem Ladegerät können sich Staub oder Dämpfe entzünden.

• Laden Sie die Akkus nur in Ladegeräten von

• Das Ladegerät KEINEN Spritzern aussetzen und NICHT in Wasser oder andere Flüssigkeiten eintauchen.

• Das Werkzeug und den Akku niemals in Bereichen lagern oder verwenden, in denen die Temperatur 40ºC überschreiten könnte (z.B. Scheunen oder Metallgebäude im Sommer). GEFAHR: Versuchen Sie niemals und unter keinen Umständen, den Akku zu öffnen. Wenn das Akkugehäuse Risse oder Beschädigungen aufweist, darf der Akku nicht in das Ladegerät gelegt werden. Den Akku nicht quetschen, fallen lassen oder beschädigen. Verwenden Sie niemals einen Akku oder ein Ladegerät, wenn diese einen harten Schlag erlitten haben, fallen gelassen, überfahren oder sonst wie beschädigt wurden (z. B. wenn sie mit einem Nagel durchlöchert wurden, mit einem Hammer darauf geschlagen oder getreten wurde). Ein elektrischer Schlag oder ein tödlicher Stromschlag kann entstehen. Beschädigte Akkus sollten zum Recycling zur Kundendienststelle gebracht werden. VORSICHT: Wenn das Werkzeug nicht gebraucht wird, muss es seitlich auf eine stabile Fläche gelegt werden, wo es kein Stolperrisiko darstellt und nicht herunterfallen kann. Manche Werkzeuge mit großen Akkus können aufrecht auf dem Akku stehen, aber leicht umgestoßen werden.

SPEZIFISCHE SICHERHEITSANWEISUNGEN FÜR

NICKELCADMIUM (NiCd) ODER NICKELMETALLHYDRID (NiMH)

• Den Akku nicht verbrennen, auch nicht wenn er stark beschädigt oder vollkommen verschlissen ist. Der Akku kann im Feuer explodieren.

• Unter extremen Betriebs- oder Temperaturbedingungen kann etwas Flüssigkeit aus dem Akku austreten. Das deutet nicht auf einen Fehler hin. Wenn jedoch die Außendichtung beschädigt ist: a. und die Batterieflüssigkeit mit der Haut in Kontakt kommt, spülen Sie die Haut sofort mehrere Minuten lang mit Wasser und Seife ab. b. und die Batterieflüssigkeit in die Augen gelangt, spülen Sie diese mindestens 10 Minuten lang mit klarem Wasser aus und suchen Sie sofort einen Arzt auf. (Hinweis für den Arzt: Bei der Flüssigkeit handelt es sich um eine 25-35%ige Lösung aus Kaliumhydroxid.)

SPEZIFISCHE SICHERHEITSANWEISUNGEN FÜR

LITHIUMIONEN (Li-Ion)

• Den Akku nicht verbrennen, auch nicht wenn er stark beschädigt oder vollkommen verschlissen ist. Der Akku kann im Feuer explodieren. Beim Verbrennen eines Lithiumionen-Akkus werden toxische Dämpfe und Stoffe freigesetzt.

• Wenn die Batterieflüssigkeit mit der Haut in Kontakt kommt, waschen Sie den betroffenen Bereich sofort mit Wasser und einer milden Seife. Falls die Batterieflüssigkeit mit den Augen in Berührung kommt, spülen Sie das offen gehaltene Auge 15 Minuten lang oder bis die Reizung nachlässt mit Wasser aus. Falls ein Arzt hinzugezogen werden muss, geben Sie folgende Informationen an: der Batterieelektrolyt besteht aus einer Mischung aus flüssigen organischen Karbonaten und Lithiumsalzen.

• Der Inhalt einer geöffneten Batteriezelle kann Atemwegreizungen verursachen. Die betroffene Person an die frische Luft bringen. Wenn die Symptome anhalten, einen Arzt aufsuchen. WARNUNG: Brandgefahr. Die Batterieflüssigkeit kann bei einer Aussetzung an Funken oder Flammen brennbar sein. Akkuschutzkappe (Abb. 3) Zum Abdecken der Kontakte eines abgenommenen Akkus liegt eine Schutzkappe bei. Ohne Schutzkappe können lose Metallteile die Kontakte kurzschließen, was zu einem Brand sowie einer Beschädigung des Akkus führen kann.

1. Nehmen Sie die Schutzkappe ab, bevor Sie den

Akku in das Ladegerät oder in das Werkzeug stecken (Abb. 3A).DEUTSCH

2. Stecken Sie die Schutzkappe unmittelbar nach

Entnahme des Akkus aus dem Ladegerät bzw. Werkzeug wieder auf die Kontakte (Abb. 3B). WARNUNG: Vergewissern Sie sich, dass die Schutzkappe richtig aufsitzt, bevor Sie einen abgenommenen Akku lagern oder transportieren. Akku AKKUTYP Die Modelle DC720, DC721, DC722, DC725 und DC727 werden mit einem 18-V-Akku betrieben. Die Modelle DC730, DC731, DC732, DC735 und DC737 werden mit einem 14,4-V-Akku betrieben. Die Modelle DC742, DC743 und DC745 werden mit einem 12-V-Akku betrieben. Empfehlungen für die Aufbewahrung

1. Ein idealer Lagerplatz ist kühl und trocken und

nicht direktem Sonnenlicht sowie übermäßiger Hitze oder Kälte ausgesetzt. Für optimale Akkuleistung und Lebensdauer bewahren Sie nicht benutzte Akkus bei Raumtemperatur auf. HINWEIS: Li-Ion Akkus sollten vollständig geladen sein, wenn sie aufbewahrt werden.

2. Eine langfristige Lagerung schadet dem Akku

oder Ladegerät nicht. Unter den richtigen Bedingungen können sie 5 Jahre oder länger gelagert werden. Schilder am Ladegerät und am Akku Die Piktogramme in diesem Handbuch und die Schilder am Ladegerät und am Akku zeigen folgende Symbole: Vor der Verwendung die Bedienungsanleitung lesen. Akku wird geladen. Akku ist geladen. Akku ist defekt. Temperaturverzögerung. Nicht mit elektrisch leitenden Gegenständen berühren. Beschädigte Akkus nicht aufladen. Nur DEWALT-Akkus verwenden; andere Akkus könnten bersten und Sach- und Personenschäden verursachen. Das Gerät keiner Nässe aussetzen. Beschädigte Kabel sofort ersetzen lassen. Nur bei einer Umgebungstemperatur zwischen 4°C und 40°C aufladen. Akku umweltgerecht entsorgen. NiMH-, NiCd+- und Lithiumionen-Akkus nicht verbrennen. Lädt NiMH- und NiCd-Akkus. Lädt Lithiumionen-Akkus. Die Ladezeit ist den technischen Daten zu entnehmen Lieferumfang Die Packung enthält: 1 Bohrmaschine/Bohrhammer 2 Akkus 1 Ladegerät 1 Transportkoffer (nur für K-Modelle) 1 Bedienungsanleitung 1 Explosionszeichnung HINWEIS: Bei den Modellen der N-Serie sind keine Akkus und Ladegeräte enthalten.

• Vergewissern Sie sich, dass das Werkzeug, die Teile oder Zubehörteile beim Transport nicht beschädigt wurden.

• Nehmen Sie sich Zeit, die Bedienungsanleitung vor Inbetriebnahme gründlich durchzulesen. Gerätebeschreibung (Abb. 1) WARNUNG: Nehmen Sie niemals Änderungen an dem Elektrowerkzeug oder seinen Teilen vor. Dies könnte zu Sach- und Personenschäden führen. a. Auslöser b. Vorwärts-/Rückwärtsknopf c. Einstellring für Drehmoment d. GangumschalterDEUTSCH

e. Arbeitslampe f. Schnellspannbohrfutter g. Akku h. Akku-Entriegelungsknöpfe

VERWENDUNGSZWECK Diese Bohrer / Schrauber / Schlagbohrer wurden für professionellen Einsatz bei Bohr-, Schlagbohr- und Schraubarbeiten konstruiert. Verwenden Sie das Werkzeug NICHT in einer nassen Umgebung oder in der Nähe von brennbaren Flüssigkeiten oder Gasen. Diese Bohrmaschinen/Bohrschrauber/Bohrhämmer sind professionelle Elektrowerkzeuge. Lassen Sie Kinder NICHT in Kontakt mit dem Werkzeug kommen. Unerfahrene Personen dürfen das Werkzeug nur unter Beaufsichtigung benutzen. Elektrische Sicherheit Der Elektromotor ist nur für eine Netzspannung ausgelegt. Überprüfen Sie daher, ob die Netzspannung der auf dem Typenschild des Ladegerätes angegebenen Spannung entspricht. Vergewissern Sie sich außerdem, dass die Netzspannung ihres Ladegerätes mit der ihres Stromnetzes übereinstimmt. DIESES DEWALT-Ladegerät ist gemäß EN 60335 doppelt isoliert und erfordert deshalb keinen Erdleiter. Wenn das Netzkabel beschädigt ist, muss es durch ein spezialgefertigtes Kabel ersetzt werden, das über die DEWALT-Serviceorganisation erhältlich ist.

Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers. Typ 11 für Klasse II (Doppelisolierung) - Geräte Typ 12 für Klasse I (Schutzleiter) - Geräte

Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden. Verlängerungskabel Ein Verlängerungskabel sollte nur dann verwendet werden, wenn es absolut notwendig ist. Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme des Ladegerätes ausreichend ist (siehe Technische Daten). Der Mindestquerschnitt beträgt 1mm

und die maximale Länge beträgt 30m. Rollen Sie das Kabel bei Verwendung einer Kabelrolle immer völlig aus. Montage und Einstellungen WARNUNG: Nehmen Sie vor dem Zusammenbauen und Einstellen immer den Akku heraus. Schalten Sie das Werkzeug immer aus, bevor Sie den Akku einsetzen oder herausnehmen. WARNUNG: Verwenden Sie nur Akkus und Ladegeräte von DEWALT. Einsetzen und Entfernen des Akkus im Werkzeug (Abb. 2) WARNUNG: Um die Gefahr ernsthafter Verletzungen zu reduzieren, muss vor jeder Einstellung und jedem Abnehmen/ Installieren von Zubehör das Werkzeug ausgeschaltet und der Akku entfernt werden. Ein unbeabsichtigtes Einschalten des Geräts kann zu Verletzungen führen. HINWEIS: Überprüfen Sie, dass Ihr Akku vollständig geladen ist.

EINLEGEN DES AKKUS IN DEN WERKZEUGGRIFF

1. Richten Sie den Sockel des Werkzeugs auf die

Einkerbung im Werkzeuggriff aus (abb. 2).

2. Schieben Sie dann den Akku fest in den Griff,

bis er hörbar einrastet.

HERAUSNEHMEN DES AKKUS AUS DEM WERKZEUG

1. Drücken Sie die Akkufreigabeknöpfe (h) und

ziehen Sie den Akku aus dem Werkzeuggriff heraus.

2. Anschließend den Akku, wie im Abschnitt

„Ladegerät“ dieses Handbuchs beschrieben, in das Lagegerät einstecken. BETRIEB Bedienungsanleitung WARNUNG: Beachten Sie stets die Sicherheitshinweise und anwendbaren Vorschriften. WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen.DEUTSCH

Richtige Haltung der Hände (Abb. 7) WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, beachten Sie IMMER die richtige Haltung der Hände, wie dargestellt. WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, halten Sie das Gerät IMMER sicher fest und seien Sie auf eine plötzliche Reaktion gefasst. Die richtige Haltung der Hände bedeutet, dass eine Hand wie abgebildet oben auf dem Bohrer (k) liegt, während die andere Hand den Hauptgriff (i) hält. Variabler Drehzahlregelungs- Schalter (Abb. 1) Zum Einschalten des Werkzeugs drücken Sie den Auslöser (a). Zum Ausschalten des Werkzeugs geben Sie den Auslöser frei. Dieses Werkzeug ist mit einer Bremse ausgestattet. Das Bohrfutter hält an, sobald der Auslöseschalter vollständig freigegeben wird. HINWEIS: Fortgesetzter Einsatz im variablen Drehzahlbereich wird nicht empfohlen. Das kann den Schalter beschädigen und sollte vermieden werden. Vorwärts-/Rückwärts-Kontrollknopf (Abb. 1) Der Vorwärts-/Rückwärts-Kontrollknopf (b) bestimmt die Drehrichtung des Werkzeugs und dient ebenso als Verriegelungsknopf. Zur Auswahl des Vorwärtslaufs geben Sie den Auslöseschalter frei und drücken den Vorwärts-/ Rückwärts-Kontrollknopf zur rechten Seite des Werkzeugs. Zur Auswahl des Rückwärtslaufs drücken Sie den Vorwärts-/Rückwärts-Kontrollknopf zur linken Seite des Werkzeugs. Die Mittelposition des Kontrollknopfs verriegelt das Werkzeug in der AUS-Position. Stellen Sie bei Veränderung der Position des Kontrollknopfs sicher, dass der Auslöseschalter freigegeben ist. HINWEIS: Wenn das Werkzeug zum ersten Mal nach erfolgter Änderung der Drehrichtung anläuft, kann es sein, dass Sie zu Beginn ein Klicken hören. Das ist normal und deutet nicht auf ein mögliches Problem hin. Einstellring für Drehmoment (Abb. 1) Dieses Werkzeug hat eine einstellbare Drehmomentvorrichtung für Schraubarbeiten zum Einschrauben und Herausdrehen einer großen Anzahl von Befestigungsformen und -größen, und, bei manchen Modellen, eine Bohrhammervorrichtung für das Bohren in Mauerwerk. Der Ring (c) wird von Zahlen, einem Bohrersymbol und, bei manchen Modellen, einem Hammersymbol umrundet. Diese Zahlen werden dazu benutzt, die Kupplung einzustellen, um ein Drehmoment vorzugeben. Je höher die Zahl auf dem Ring, desto höher ist das Drehmoment und desto größer die Befestigung, die eingeschraubt werden kann. Um eine der Zahlen auszuwählen, drehen Sie solange, bis die gewünschte Zahl mit dem Pfeil in einer Linie ist. Zweigangschaltung (Abb. 1) Die Ausstattung Ihres Bohrschraubers/Ihrer Bohrmaschine mit zwei Gängen gestattet Ihnen, die Gänge zwecks größerer Vielseitigkeit umzuschalten. Um die Einstellung niedrige Geschwindigkeit, hohes Drehmoment zu wählen, schalten Sie das Werkzeug aus und warten, bis es anhält. Schieben Sie den Gangauswahlschalter (d) nach vorn (in Richtung Bohrfutter), wie in Abbildung 1 gezeigt. Um die Einstellung hohe Geschwindigkeit, niedriges Drehmoment zu wählen, schalten Sie das Werkzeug aus und warten, bis es anhält. Schieben Sie den Gangauswahlschalter nach hinten (vom Bohrfutter weg). HINWEIS: Wechseln Sie nicht die Gänge, während das Werkzeug läuft. Falls Sie Schwierigkeiten haben, die Gänge zu wechseln, vergewissern Sie sich, dass der Gangauswahlschalter entweder vollständig nach vorn oder vollständig nach hinten geschoben ist. Arbeitslampe (Abb. 1) Über dem Auslöseschalter (a) befindet sich eine Arbeitslampe (e). Die Arbeitslampe wird durch Drücken des Auslöseschalters aktiviert. HINWEIS: Die Arbeitslampe dient nur zur Beleuchtung der unmittelbaren Arbeitsfläche und sollte nicht als Taschenlampe verwendet werden. Schnellspannbohrfutter mit ungeteiltem Mantel (Abb. 1) Dieses Werkzeug ist mit einem Schnellspannbohrfutter (f) mit einem drehbaren Mantel zum Einhandbetrieb des Bohrfutters ausgestattet. Um einen Bohrer oder anderes Zubehör einzusetzen, befolgen Sie bitte diese Schritte.

1. Verriegeln Sie den Auslöseknopf in der

AUS-Position (OFF), wie vorher beschrieben.DEUTSCH

2. Umfassen Sie den schwarzen Mantel des

Bohrfutters mit einer Hand und benutzen die andere Hand zur Stabilisierung des Werkzeugs. Drehen Sie den Mantel weit genug gegen den Uhrzeigersinn, um das gewünschte Zubehör aufzunehmen.

3. Setzen Sie das Zubehör etwa 19mm in

das Bohrfutter ein und ziehen es sicher an, indem Sie den Bohrfuttermantel mit einer Hand im Uhrzeigersinn drehen, während Sie mit der anderen Hand das Werkzeug halten. Dieses Werkzeug ist mit einem automatischen Bohrspindelarretierungs-Mechanismus ausgestattet. Dies gestattet Ihnen, das Bohrfutter mit einer Hand zu öffnen und zu schließen. Um das Zubehör herauszunehmen, wiederholen Sie den obigen Schritt 2. WARNUNG: Versuchen Sie nicht, Bohrer (oder irgendein anderes Zubehör) festzuziehen, indem Sie den vorderen Teil des Bohrfutters ergreifen und das Werkzeug anlaufen lassen. Dies könnte eine Beschädigung des Bohrfutters und Verletzungen zur Folge haben. Verriegeln Sie beim Auswechseln von Zubehör stets den Auslöseschalter. Für eine maximale Anzugskraft des Bohrfutters vergewissern Sie sich, dass Sie eine Hand auf dem Mantel des Bohrfutters und eine Hand auf dem Werkzeug haben. Bohrarbeiten (Abb. 4) WARNUNG: Zur Reduzierung des Risikos schwerer Verletzungen muss vor jeder Einstellung und jedem Abnehmen/ Installieren von Zubehör das Werkzeug ausgeschaltet und der Netzstecker gezogen werden. WARNUNG: Zur Reduzierung des Risikos von Verletzungen IMMER gewährleisten, dass das Werkstück fest verankert oder mit Klemmen gesichert ist. Falls Sie dünnes Material bohren, benutzen Sie einen „Unterleg-” Block, um Schäden am Material zu verhindern.

1. Benutzen Sie nur scharfe Bohrer. Für

HOLZ verwenden Sie die niedrige Geschwindigkeitseinstellung und Spiralbohrer, Flachfräsbohrer, Schneckenbohrer oder Lochsägen. Für METALL, verwenden Sie die niedrige Geschwindigkeitseinstellung und Stahlspiralbohrer oder Lochsägen. Für MAUERWERK, wie etwa Backsteine, Zement, Betonschalsteine usw., verwenden Sie hartmetallbestückte Bohrer, die zum Schlagbohren geeignet sind. Benutzen Sie die niedrige Geschwindigkeit für Bohrer, die größer als 10mm sind.

2. Üben Sie Druck stets in einer geraden Linie zum

Bohrer aus. Verwenden Sie genügend Druck, um die Bohrmaschine voranzutreiben, aber drücken Sie nicht so fest, dass Sie den Motor abwürgen oder den Bohrer abbiegen.

3. Halten Sie das Werkzeug mit beiden Händen

fest, um die Drehbewegung der Bohrmaschine zu kontrollieren. Falls das Modell nicht mit einem Zusatzgriff ausgestattet ist, fassen Sie die Bohrmaschine mit einer Hand am Griff und mit der anderen Hand um den Akku. VORSICHT: Der Bohrer kann blockieren, was zu einer plötzlichen Drehbewegung der Bohrmaschine führt. Seien Sie stets darauf gefasst, dass der Bohrer blockieren kann. Halten Sie die Bohrmaschine in einem festen Griff, um die Drehbewegung zu kontrollieren und eine Verletzung zu vermeiden.

4. FALLS DER BOHRER BLOCKIERT, ist das

gewöhnlich darauf zurückzuführen, dass die Maschine überlastet oder unsachgemäß eingesetzt wurde. LASSEN SIE SOFORT DEN AUSLÖSER LOS, ziehen den Bohrer aus dem Werkstück und ermitteln die Ursache der Blockierung. SCHALTEN SIE DEN AUSLÖSER

NICHT EIN UND AUS, UM EINEN

5. Um ein Blockieren oder Abbrechen des

Materials zu minimieren, vermindern Sie den Druck auf die Bohrmaschine und geben Sie den Bohrer beim letzten Bruchstück des Lochs leicht nach.

6. Lassen Sie den Motor laufen, wenn Sie

den Bohrer aus einem gebohrten Loch zurückziehen. Das verhindert ein Einklemmen.

7. Bei Bohrmaschinen mit variabler

Geschwindigkeit ist es nicht notwendig, den zu bohrenden Punkt vorher anzukörnen. Wählen Sie eine niedrige Geschwindigkeit, um das Loch anzubohren und beschleunigen Sie, indem Sie den Auslöser fester drücken, wenn das Loch tief genug zum Bohren ist, ohne dass der Bohrer herausspringt.DEUTSCH

Bohrhammerbetrieb (Abb. 5)

1. Drehen Sie den Ring (c) auf das

2. Wählen Sie eine schnellere Geschwindigkeit,

indem Sie den Wahlschalter zurückschieben (weg vom Bohrfutter). WICHTIG: Verwenden Sie ausschließlich hartmetallbestückte Bohrer oder Mauerwerkbohrer.

3. Bohren Sie mit gerade ausreichender Kraft auf

dem Hammer, damit es zu keiner übermäßigen Hüpfbewegung oder einem „Steigen” weg vom Bohrer kommt. Zu viel Krafteinsatz verursacht geringere Bohrgeschwindigkeiten, Überhitzung und eine geringere Bohrfrequenz.

4. Bohren Sie geradlinig, halten Sie den Bohrer

in einem rechten Winkel zur jeweiligen Arbeit. Üben Sie beim Bohren keinen seitlichen Druck auf den Bohrer aus, da diese Art von Bohren ein Verstopfen der Bohrrillen und eine geringere Bohrgeschwindigkeit verursacht.

5. Falls beim Bohren von tiefen Löchern die

Bohrhammergeschwindigkeit abfällt, ziehen Sie den Bohrer bei laufendem Werkzeug teilweise aus dem Loch, um die Ablagerungen beseitigen zu helfen. HINWEIS: Ein leichtgängiger, gleichmäßiger Abfluss von Staub aus dem Loch zeigt die ordnungsgemäße Bohrgeschwindigkeit an. SCHRAUBBETRIEB (Abb. 6)

1. Wählen Sie den gewünschten

Geschwindigkeits-/Drehmomentsbereich unter Einsatz der Zweigangschaltung, um die Geschwindigkeit und das Drehmoment des vorgesehenen Einsatzes abzugleichen.

2. Stellen Sie den Einstellring für das Drehmoment

auf die gewünschte Position. Niedrige Zahlen zeigen niedrigere Drehmomenteinstellungen an; höhere Zahlen zeigen höhere Drehmomenteinstellungen an.

3. Setzen Sie das gewünschte

Befestigungszubehör ins Bohrfutter ein, so wie sie das mit jedem Bohrer tun würden.

4. Nehmen Sie einige Übungsläufe mit

Abfallstücken oder in nicht einsehbaren Bereichen vor, um die richtige Position des Einstellrings zu bestimmen.

5. Beginnen Sie immer mit niedrigen

Drehmomenteinstellungen und gehen Sie dann zu höheren Drehmomenteinstellungen über, um Schäden beim Werkstück oder dem Befestigungswerkzeug zu vermeiden. WARTUNG Ihr DEWALT-Elektrowerkzeug wurde für eine lange Lebensdauer bei möglichst geringem Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt sachgemäße Wartung und regelmäßige Reinigung des Werkzeugs voraus. WARNUNG: Um die Gefahr ernsthafter Verletzungen zu reduzieren, muss vor jeder Einstellung und jedem Abnehmen/ Installieren von Zubehör das Werkzeug ausgeschaltet und der Akku entfernt werden. Ein unbeabsichtigtes Einschalten des Geräts kann zu Verletzungen führen. Schmierung Für dieses Elektrowerkzeug ist keine zusätzliche Schmierung notwendig. Reinigung WARNUNG: Immer wenn im Bereich der Lüftungsschlitze Schmutzansammlungen zu sehen sind, blasen Sie Schmutz und Staub mit trockener Druckluft aus dem Gehäuse. Tragen Sie zugelassenen Augenschutz und eine zugelassene Staubmaske, wenn Sie diesen Vorgang durchführen. WARNUNG: Verwenden Sie keine Lösungsmittel oder scharfen Chemikalien zum Reinigen der nicht- metallischen Teile des Werkzeugs. Durch diese Chemikalien kann der in diesen Teilen verwendete Werkstoff geschwächt werden. Verwenden Sie ein mit Wasser und einer milden Seife befeuchtetes Tuch. Achten Sie darauf, dass keine Flüssigkeit in das Werkzeug eindringt. Kein Teil des Werkzeuges darf in Flüssigkeit eingetaucht werden.DEUTSCH

REINIGUNGSANWEISUNGEN FÜR DAS LADEGERÄT

WARNUNG: Stromschlaggefahr. Stecken Sie das Ladegerät vor dem Reinigen immer aus. Schmutz und Fett an den Außenseiten des Ladegeräts können mit einem Tuch oder einer weichen Bürste (keine Metallbürste) entfernt werden. Verwenden Sie kein Wasser und keine Reinigungslösung. Sonderzubehör WARNUNG: Da anderes Zubehör von Drittanbietern von DEWALT nicht mit diesem Produkt geprüft wurde, könnte die Verwendung von solchem Zubehör gefährlich sein. Zur Vermeidung einer Verletzungsgefahr sollten nur die von DEWALT empfohlenen Zubehörteile mit diesem Produkt verwendet werden. Nähere Informationen über passendes Zubehör erhalten Sie von Ihrem Fachhändler. Umweltschutz Getrennte Sammlung Dieses Produkt darf nicht zusammen mit normalem Hausmüll entsorgt werden. Wenn Sie Ihr DEWALT Produkt ersetzen möchten oder es ausgedient hat, entsorgen Sie es nicht mit dem normalen Hausmüll. Geben Sie dieses Produkt an Sammelstellen zur getrennten Erfassung ab oder stellen Sie es zur Abholung bereit. Durch getrennte Sammlung von gebrauchten Produkten und Verpackungen kann sichergestellt werden, dass sie dem Recycling zugeführt und wiederverwertet werden. Die Wiederverwendung von recyceltem Material trägt zur Verhinderung von Umweltverschmutzung und zur Reduzierung des Rohstoffsbedarfs bei. Nach Maßgabe örtlicher Vorschriften ist die getrennte Sammlung von elektrischen Geräten u. U. über Abholung, Sammelstellen oder den Fachhändler möglich, wo das Produkt ursprünglich bezogen wurde. DEWALT betreibt eine Einrichtung zur Sammlung und zum Recycling von ausgedienten D EWALT- Produkten. Wenn Sie von diesem Service Gebrauch machen möchten, bringen Sie Ihr Produkt zur Kundendienstwerkstatt zurück, die es für Sie dem Recycling zuführen wird. Für die Adresse einer Kundendienstwerkstatt in Ihrer Nähe setzen Sie sich bitte mit der örtlichen

EWALT-Niederlassung unter der in dieser Anleitung angegebenen Anschrift in Verbindung. Eine Übersicht der DEWALT-Kundendienstwerkstätten und weitere Informationen zu Servicerichtlinien und Kontaktadressen finden Sie auch im Internet: www.2helpU.com. Akku Dieser langlebige Akku muss aufgeladen werden, wenn die Leistung nicht mehr für Arbeiten ausreicht, die bei voller Ladung leicht durchgeführt werden konnten. Am Ende des technischen Lebens ist der Akku umweltgerecht zu entsorgen:

• Entladen Sie den Akku vollständig und nehmen Sie ihn aus dem Werkzeug.

• Lithiumionen-, NiCd- und NiMH-Zellen sind recycelbar. Geben Sie die gebrauchten Akkus bei Ihrem Händler oder bei einer kommunalen Recycling-Sammelstelle ab. Auf keinen Fall dürfen Akkus im Hausmüll entsorgt werden.DEUTSCH

GARANTIE DEWALT vertraut auf die Qualität seiner Produkte und bietet daher den professionellen Anwendern des Produktes eine herausragende Garantie. Diese Garantieerklärung gilt als Ergänzung und unbeschadet Ihrer Rechte aus dem Vertrag als professioneller Anwender oder Ihrer gesetzlichen Ansprüche als privater, nichtprofessioneller Anwender. Diese Garantie gilt innerhalb der Staatsgebiete der Mitgliedsstaaten der Europäischen Union und der Europäischen Freihandelszone.

• 30 TAGE ZUFRIEDENHEITSGARANTIE OHNE RISIKO • Wenn Sie mit der Leistung Ihres D E-Gerätes nicht vollständig zufrieden sind, geben Sie es einfach innerhalb von 30 Tagen komplett im Originallieferumfang, so wie gekauft, an den Händler zurück, um eine vollständige Erstattung oder ein Austauschgerät zu erhalten. Das Produkt darf normalem Verschleiß ausgesetzt sein. Der Kaufbeleg ist vorzulegen.

• EIN JAHR KOSTENLOSE INSPEKTION • Innerhalb der ersten 12 Monate nach dem Kauf, wird einmalig eine Wartungsinspektion für Ihre D EWALT-Maschine ausgeführt. Diese Arbeiten werden kostenlos von einem autorisierten D EWALT-Service-Partner ausgeführt. Der Kaufbeleg muss vorgelegt werden. Gilt einschließlich Arbeitskosten. Gilt nicht für Zubehör und Ersatzteile, sofern es sich nicht um einen Garantiefall handelt.

• EIN JAHR VOLLSTÄNDIGE GARANTIE • Wenn Ihr DEWALT-Produkt wegen Material- oder Produktionsmängeln innerhalb von 12 Monaten ab Kauf einen Fehler aufweist, garantiert DEWALT den kostenlosen Austausch aller fehlerhaften Teile oder, nach unserer Wahl, die kostenlose Wandlung des Gerätes unter den folgenden Bedingungen:

• Das Produkt wurde nicht unsachgemäß behandelt;

• Das Produkt war normalem Verschleiß ausgesetzt;

• Es wurden keine Reparaturversuche durch nicht autorisierte Personen vorgenommen;

• Der Kaufbeleg wird vorgelegt;

• Das Produkt wird vollständig im Originallieferumfang zurückgegeben. Um einen Garantieanspruch anmelden zu können, wenden Sie sich an einen DEWALT- Service-Partner in Ihrer Nähe, dessen Adresse Sie im D EWALT-Katalog finden, oder Sie wenden sich an die D EWALT- Niederlassung, die in dieser Anleitung angegeben ist. Eine Liste der autorisierten

EWALT-Kundendienstwerkstätten und vollständige Informationen über unseren Kundendienst finden Sie im Internet unter: www.2helpU.com.ENGLISH
