MANUAL DE UTILIZADOR DC722 DEWALT

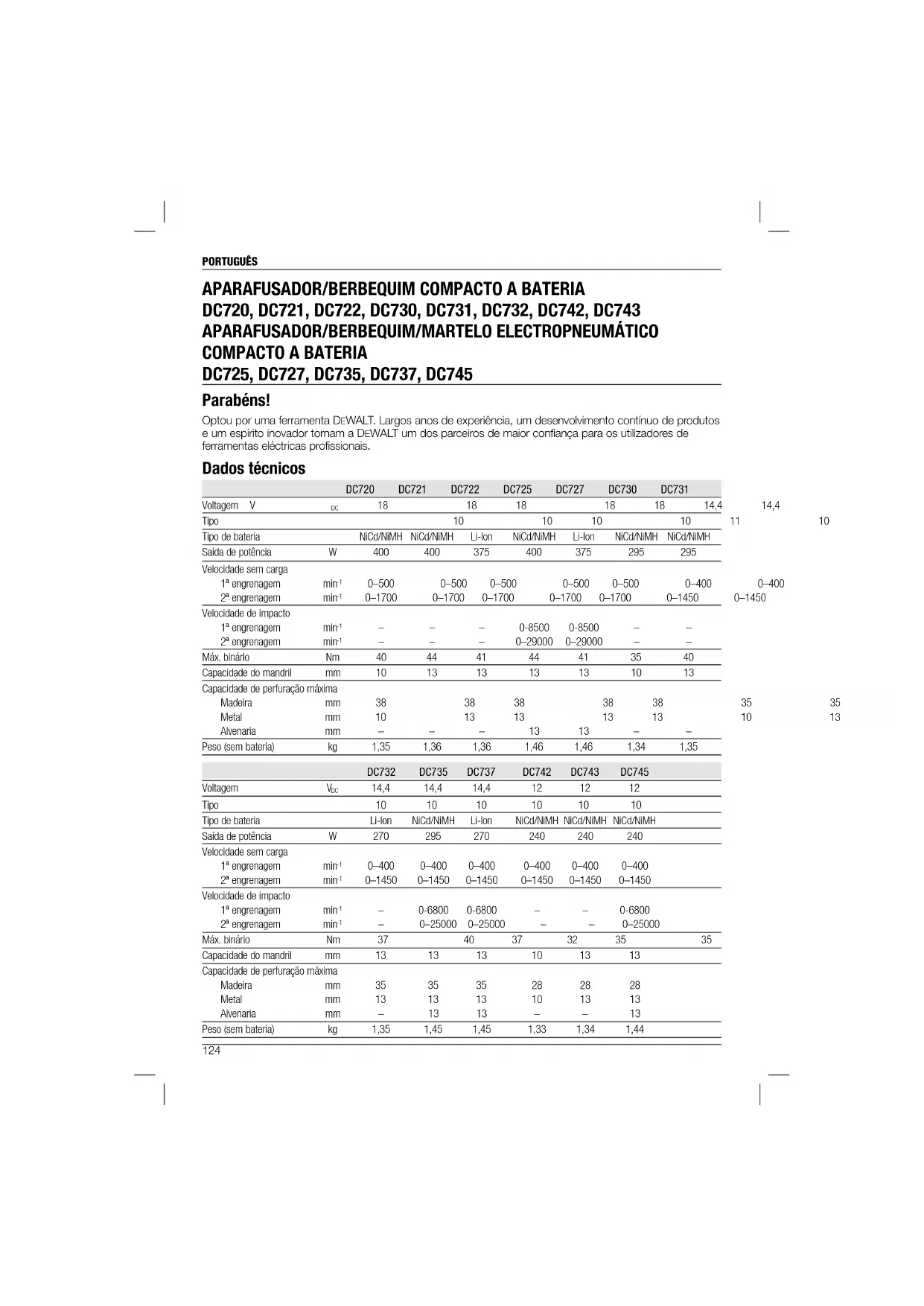

DC725, DC727, DC735, DC737, DC745 Parabéns! Optou por uma ferramenta DEWALT. Largos anos de experiência, um desenvolvimento contínuo de produtos e um espírito inovador tornam a DEWALT um dos parceiros de maior confiança para os utilizadores de ferramentas eléctricas profissionais. Dados técnicos DC720 DC721 DC722 DC725 DC727 DC730 DC731 Voltagem V

0–500 0–500 0–500 0–500 0–500 0–400 0–400 2ª engrenagem min

0–400 0–400 0–400 0–400 0–400 0–400 2ª engrenagem min

– 0-6800 0-6800 – – 0-6800 2ª engrenagem min

(pressão sonora ) dB(A 76 76 76 83 83 76 76

variabilidade da pressão sonora ) dB(A) 3 3 3 3 3 3 3

(potência sonora ) dB(A) 87 87 87 94 94 87 87

variabilidade da potência sonora ) dB(A) 3 3 3 3 3 3 3 Valores totais de vibração (soma triaxial de vectores) determinados segundo a norma EN 60745: Valor das emissões de vibração a

(pressão sonora) dB(A 76 83 83 76 76 83

(variabilidade da pressão sonora) dB(A) 3 3 3 3 3 3

(potência sonora) dB(A) 87 94 94 87 87 94

(variabilidade da potência sonora) dB(A) 3 3 3 3 3 3 Valores totais de vibração (soma triaxial de vectores) determinados segundo a norma EN 60745: Valor das emissões de vibração a

m/s² 1,15 1,40 1,40 1,15 1,15 1,40 Instabilidade K = m/s² 1,70 1,58 1,58 1,70 1,70 1,58 Valor das emissões de vibração a

7,8 7,8 – – 7,8 Instabilidade K = m/s² – 2,7 2,7 – – 2,7 Valor de emissão de vibrações a

h,ID = m/s² < 2,5 < 2,5 < 2,5 < 2,5 < 2,5 < 2,5 K de variabilidade =m/s² 1,5 1,5 1,5 1,5 1,5 1,5 O nível de emissão de vibrações apresentado neste folheto informativo foi medido de acordo com um teste-padrão apresentado em EN 60745 e poderá ser utilizado na comparação das diversas ferramentas entre si. Pode ser utilizado para uma avaliação preliminar do nível de exposição. ATENÇÃO: o nível de emissão de vibrações declarado refere-se às principais aplicações da ferramenta. Se, no entanto, a ferramenta for utilizada para diferentes aplicações, envolvendo diferentes acessórios ou mantida de forma ineficiente, a emissão de vibrações poderá divergir. Este factor poderá aumentar significativamente o nível de exposição no decorrer do período total de trabalho. Uma estimativa do nível de exposição à vibração deverá ainda tomar em consideração o número de vezesPORTUGUÊS

em que a ferramenta é desligada ou quando se encontra em funcionamento, mas sem realizar nenhuma função. Isto poderá reduzir significativamente o nível de exposição no decorrer do período total de trabalho. Defi nições: Directrizes de Segurança As definições abaixo apresentadas descrevem o grau de gravidade correspondente a cada palavra de advertência. Leia cuidadosamente o manual e preste atenção a estes símbolos. PERIGO: indica uma situação iminentemente perigosa que, se não for evitada, irá resultar em morte ou lesões graves. ATENÇÃO: indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em morte ou lesões graves. CUIDADO: indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em lesões ligeiras ou moderadas. AVISO: indica uma prática (não relacionada com ferimentos) que, se não for evitada, poderá resultar em danos materiais. ndica risco de choque eléctrico. Indica risco de incêndio. Declaração de conformidade da CE

DIRECTIVA “MÁQUINAS”

DC720, DC721, DC722, DC725, DC727, DC730, DC731, DC732, DC735, DC737, DC742, DC743, DC745 A DEWALT declara que os produtos descritos em “dados técnicos” se encontram em conformidade com as seguintes normas e directivas: 2006/42/CE, EN 60745-1, EN 60745-2-1 e EN 60745-2-2. Além disso, estes produtos também se encontram em conformidade com a Directiva 2004/108/CE. Identifique medidas de segurança adicionais que possam proteger o operador dos efeitos da vibração, tais como: manutenção da ferramenta e acessórios, conservar as mãos quentes, organização dos padrões de trabalho. Bateria DE9180 DE9181 DE9503 DE9095 DE9098 DE9140 DE9141 Tipo de bateria Li-Ion Li-Ion NiMH NiCd NiCd Li-Ion Li-Ion Voltagem V

Para obter mais informações, contacte a DEWALT através da morada indicada em seguida ou consulte o verso do manual. O abaixo assinado é responsável pela compilação do ficheiro técnico e faz esta declaração em nome da DEWALT. Horst Grossmann Vice-presidente da Divisão de Engenharia e Desenvolvimento de Produtos DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Alemanha

ATENÇÃO: Para reduzir o risco de ferimentos, leia o manual de instruções. Avisos de Segurança Gerais relativos às Ferramentas Eléctricas ATENÇÃO!: Leia todos os avisos e instruções de segurança. O não seguimento dos avisos e instruções pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. GUARDE TODOS OS AVISOS E INSTRUÇÕES PARA FUTURA REFERÊNCIA. Em todos os avisos que se seguem, o termo “ferramenta eléctrica” refere-se à sua ferramenta accionada por alimentação da rede eléctrica (com fio) ou por bateria (sem fio).

1) SEGURANÇA DA ÁREA DE TRABALHO

a) Mantenha a área de trabalho limpa e bem iluminada. As áreas desorganizadas ou escuras são propensas a acidentes. b) Não utilize as ferramentas eléctricas em ambientes explosivos, nomeadamente na presença de líquidos, gases ou poeiras inflamáveis. As ferramentas eléctricas criam faíscas que poderão inflamar as poeiras ou os fumos. c) Mantenha as crianças e outras pessoas à distância quando utilizar a ferramenta eléctrica. As distracções podem levar à perda de controlo.

2) SEGURANÇA ELÉCTRICA

a) As fichas das ferramentas eléctricas têm de ser compatíveis com a tomada. Nunca modifique a ficha de forma alguma. Não utilize fichas adaptadoras com ferramentas eléctricas ligadas à terra. Fichas não modificadas e tomadas compatíveis reduzem o risco de choque eléctrico. b) Evite o contacto corporal com superfícies ligadas à terra, como tubos, radiadores, fogões e frigoríficos. Se o seu corpo estiver ligado à terra, o risco de choque eléctrico é maior. c) Não exponha as ferramentas eléctricas à chuva ou a condições de humidade. A entrada de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. d) Não utilize indevidamente o cabo. Nunca o utilize para carregar, arrastar ou desligar a ferramenta eléctrica. Mantenha o cabo afastado de calor, óleo, pontas afiadas ou peças em movimento. Cabos danificados ou emaranhados aumentam o risco de choque eléctrico. e) Ao operar a ferramenta eléctrica fora de casa, utilize uma extensão adequada para a utilização ao ar livre. A utilização de um cabo adequado para o ar livre reduz o risco de choque eléctrico. f) Se não for possível evitar trabalhar com uma ferramenta eléctrica num local húmido, utilize uma alimentação protegida por um dispositivo de corrente residual (DCR). A utilização de um DCR reduz o risco de choque eléctrico.

3) SEGURANÇA PESSOAL

a) Mantenha-se atento, preste atenção ao que está a fazer e faça uso de bom senso ao operar uma ferramenta eléctrica. Não utilize uma ferramenta eléctrica quando estiver cansado ou sob o efeito de drogas, álcool ou medicamentos. Um momento de desatenção durante a utilização de ferramentas eléctricas poderá resultar em ferimentos graves. b) Use equipamento de protecção pessoal. Use sempre protecção ocular. O equipamento de protecção, como máscara anti-poeira, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, usado nas condições apropriadas, reduz o risco de lesões. c) Evite um accionamento acidental. Certifique-se de que o interruptor esteja na posição de desligado antes de ligar a fonte de alimentação eléctrica e/ ou bateria ou antes de levantar ou transportar a ferramenta. Se mantiver o dedo sobre o interruptor ao transportar a ferramenta eléctrica ou se ligar aparelhosPORTUGUÊS

que estejam com o interruptor ligado, poderá originar acidentes. d) Retire qualquer chave de ajuste ou chave de porcas antes de ligar a ferramenta eléctrica. Uma chave de porcas ou chave de ajuste colocada numa parte móvel do aparelho poderá resultar em lesões. e) Não se estique demasiado. Mantenha-se sempre em posição firme e equilibrada. Desta forma, será mais fácil controlar o aparelho em situações inesperadas. f) Use roupa apropriada. Não use roupa larga nem jóias. Mantenha o cabelo, roupa e luvas afastados de partes em movimento. Roupas largas, jóias ou cabelos compridos podem ficar presos nas peças em movimento. g) Se for prevista a montagem de dispositivos de aspiração de pó e de dispositivos de recolha, assegure-se de que estejam ligados e sejam utilizados correctamente. A utilização de dispositivos de recolha do pó pode reduzir os riscos provocados por poeiras.

4) UTILIZAÇÃO E MANUTENÇÃO DE FERRAMENTAS

ELÉCTRICAS a) Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica correcta para o seu trabalho. A ferramenta eléctrica adequada fará um trabalho melhor e mais seguro ao ritmo para que foi concebida. b) Não utilize a ferramenta eléctrica se o interruptor não puder ser ligado nem desligado. Qualquer ferramenta eléctrica que não possa ser controlada através do interruptor de ligar e desligar é um perigo e tem de ser reparada. c) Retire a ficha da tomada e/ou a bateria da ferramenta eléctrica antes de efectuar quaisquer ajustes no aparelho, substituir acessórios ou armazenar a ferramenta eléctrica. Estas medidas de segurança evitam que a ferramenta eléctrica seja ligada acidentalmente. d) Guarde as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance de crianças e não permita que o aparelho seja utilizado por pessoas não familiarizadas com o mesmo ou com estas instruções. As ferramentas eléctricas são perigosas nas mãos de pessoas sem formação. e) Faça a manutenção das ferramentas eléctricas. Verifique se as partes móveis do aparelho estão alinhadas e não emperram, se existem peças partidas ou danificadas e qualquer outra situação que possa interferir com o funcionamento do aparelho. Caso existam peças danificadas, devem ser reparadas antes da utilização do aparelho. Muitos acidentes têm como causa a manutenção insuficiente das ferramentas eléctricas. f) Mantenha as ferramentas de corte sempre afiadas e limpas. Ferramentas de corte devidamente tratadas, com arestas de corte afiadas, emperram com menos frequência e controlam-se com maior facilidade. g) Utilize a ferramenta eléctrica, os acessórios e as peças, etc., de acordo com estas instruções, tendo em conta as condições de trabalho e a tarefa a ser efectuada. A utilização da ferramenta eléctrica para fins diferentes dos previstos poderá resultar em situações perigosas.

5) UTILIZAÇÃO E MANUTENÇÃO DE APARELHOS COM

BATERIA a) Utilize apenas o carregador especificado pelo fabricante. Um carregador apropriado para um tipo de bateria pode causar um incêndio se for utilizado para carregar outras baterias. b) Utilize as ferramentas eléctricas apenas com as baterias previstas.A utilização de outras baterias pode criar o risco de lesão e incêndio. c) Quando a bateria não estiver a ser utilizada, mantenha-a afastada de outros objectos de metal, como por exemplo clipes, moedas, chaves, pregos, parafusos ou outros pequenos objectos metálicos que possam estabelecer ligação entre os contactos.Um curto- circuito entre os contactos da bateria pode causar queimaduras ou incêndio. d) Aplicações inadequadas podem provocar fugas do líquido da bateria; evite o contacto com este líquido. No caso de um contacto acidental, lave imediatamente com água. Se o líquido entrar em contacto com os olhos, procure também auxílio médico. O líquido que escapa da bateria pode provocar irritações ou queimaduras da pele.

a) A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser utilizadas peças sobressalentes originais. Desta forma, é assegurada a segurança da ferramenta eléctrica.PORTUGUÊS

• Use protectores para os ouvidos com os berbequins de impacto. A exposição ao ruído pode provocar surdez.

• Quando realizar uma operação em que a ferramenta de corte possa entrar em contacto com fios escondidos ou com o seu próprio cabo, segure a ferramenta com as superfícies do punho isoladas. O contacto do acessório de corte com um fio condutor em carga pode colocar em carga as partes metálicas expostas da ferramenta e provocar um choque no operador.

• Utilize as pegas auxiliares fornecidas com a ferramenta. A perda de controlo pode causar lesões pessoais.

• Utilize grampos ou outro método rápido para fixar e apoiar a peça de trabalho numa plataforma estável. Segurar a ferramenta com as mãos ou contra o corpo é instável e pode resultar na perda de controlo.

• Utilize protectores auditivos durante as operações de percussão por longos períodos de tempo. A exposição prolongada a um ruído de elevada intensidade pode causar perda de audição. O martelo electropneumático gera níveis sonoros elevados e pode provocar perda temporária de audição, bem como podem resultar danos graves no tímpano.

• Use óculos de segurança ou outro tipo de protecção ocular. As operações de percussão e perfuração podem fazer voar estilhaços. As partículas projectadas podem causar danos oculares permanentes.

• As brocas, buchas e ferramentas do martelo podem ficar quentes durante a operação. Use luvas para lhes tocar. Riscos residuais Os seguintes riscos são inerentes à utilização de berbequins: – Ferimentos causados ao tocar nas peças rotativas ou em peças quentes da ferramenta. Apesar da aplicação dos regulamentos de segurança relevantes e da implementação de dispositivos de segurança, alguns riscos residuais não podem ser evitados. Estes riscos são os seguintes: – Danos auditivos. – Risco de trilhar os dedos ao substituir um acessório. – Riscos de saúde causados pela inalação de partículas produzidas ao trabalhar em madeira. – Risco de ferimentos causados por partículas voadoras. – Risco de ferimentos devido a uma utilização prolongada. Etiquetas na ferramenta Os seguintes pictogramas são mostrados na ferramenta. Ler o manual de instruções antes de utilizar. POSIÇÃO DO CÓDIGO DE DATA O código de data, que também inclui o ano de fabrico, está impresso na superfície do invólucro que forma a junta de montagem entre a ferramenta e a bateria. Exemplo: 2010 XX XX Ano de fabrico Instruções de segurança importantes para todos os carregadores de bateria GUARDE ESTAS INSTRUÇÕES: Este manual contém instruções de segurança e funcionamento importantes para os carregadores de bateria DE9130, DE9135 e DE9116.

• Antes de utilizar o carregador, leia todas as instruções e marcações de advertência no carregador, na bateria e nos produtos que funcionam com bateria. PERIGO: Perigo de electrocussão. Os terminais de carga apresentam uma voltagem de 230 volts. Não testar com objectos condutores. Existe o risco de choque eléctrico ou electrocussão. ATENÇÃO: Perigo de choque. Não permita a entrada de líquidos para o interior do carregador. Existe o risco de choque eléctrico. CUIDADO: Perigo de queimadura. Para reduzir o risco de lesão, carregue apenas baterias recarregáveis DEWALT. Outros tipos de baterias podem explodir, causando lesões e danos.PORTUGUÊS

CUIDADO: Sob determinadas condições, com o carregador ligado à alimentação eléctrica, os contactos de carga expostos na parte interior do carregador podem sofrer um curto-circuito, provocado por material estranho. Materiais condutores estranhos como, entre outros, palha de aço, folha de alumínio ou qualquer acumulação de partículas metálicas devem ser mantidos afastados das cavidades do carregador. Retirar sempre o carregador da tomada eléctrica quando não estiver nenhuma bateria no respectivo compartimento. Antes de iniciar tarefas de limpeza, retirar o carregador da tomada eléctrica.

• NÃO tente carregar a bateria com quaisquer carregadores diferentes daqueles especificados neste manual. O carregador e a bateria foram especialmente concebidos para funcionarem em conjunto.

• Estes carregadores não se destinam a outra utilização que não seja a carga das baterias recarregáveis D EWALT. Qualquer outra utilização pode causar risco de incêndio, choque eléctrico ou electrocussão.

• Não exponha o carregador à chuva ou à neve.

• Ao desligar o carregador puxe pela ficha, e não pelo cabo. Desta forma reduz-se o risco de danificar a ficha e o cabo eléctrico.

• Certifique-se de que o cabo esteja disposto de forma que não permita ser pisado, provocar tropeções ou sujeito a qualquer tipo de danos ou tensão.

• Não deverá ser utilizado um cabo de extensão excepto em caso de absoluta necessidade. A utilização de um cabo de extensão inadequado pode causar risco de incêndio, choque eléctrico ou electrocussão.

• Um cabo de extensão deve possuir um tamanho de condutor adequado (AWG ou Calibre Americano para Condutores) para segurança. Quanto mais pequeno for o número de calibre do condutor, maior é a capacidade do cabo, ou seja, o calibre 16 tem mais capacidade do que o calibre 18. Ao usar mais de uma extensão para perfazer o comprimento total, certifique-se de que cada extensão individual contém, no mínimo, o tamanho do condutor.

• Não coloque quaisquer objectos sobre o carregador e não coloque o mesmo sobre uma superfície maleável que possa bloquear as ranhuras de ventilação e resultar num calor interno excessivo. Coloque o carregador em locais distantes de quaisquer fontes de calor. O carregador é ventilado pelas ranhuras na parte superior e na parte inferior do invólucro.

• Não utilize o carregador se existirem danos no cabo ou na ficha — proceda de imediato à sua substituição.

• Não utilize o carregador se tiver sofrido um golpe intenso, uma queda ou se tiver sofrido qualquer outro dano. Leve o equipamento a um centro de assistência autorizado.

• Não desmonte o carregador, leve-o a um centro de assistência autorizado quando for necessária assistência ou reparação. Uma montagem incorrecta pode causar risco de choque eléctrico, electrocussão ou incêndio.

• Retire o carregador da tomada, antes de iniciar quaisquer tarefas de limpeza. Desta forma reduz-se o risco de choque eléctrico. Retirar a bateria não reduz o risco.

• Não tente NUNCA ligar 2 carregadores ao mesmo tempo.

• O carregador foi concebido para funcionar com alimentação eléctrica doméstica de 230V standard. Não tente usá-lo com qualquer outra voltagem. Isto não se aplica ao carregador para veículos.

GUARDE ESTAS INSTRUÇÕES

Carregadores O carregador DE9130 e DE9116 é compatível com baterias NiCd e NiMH de 7,2 – 18 V. O carregador DE9135 aceita baterias NiCd, NiMH ou Li-Ion de 7,2 – 18 V. Estes carregadores não necessitam de ajustes e foram concebidos para serem operados de forma tão simples quanto possível. Procedimento de carga (fi g. 2) PERIGO: Perigo de electrocussão. Os terminais de carregamento apresentam uma voltagem de 230 volts. Não testar com objectos condutores. Perigo de choque eléctrico ou electrocussão

1. Ligue o carregador (j) a uma tomada adequada

antes de inserir a bateria.

2. Insira a bateria (g) no carregador. A luz vermelha

irá piscar continuamente indicando que o ciclo de carga foi iniciado.PORTUGUÊS

3. A carga da bateria é indicada pela luz vermelha

LIGADA continuamente. A bateria está totalmente carregada e pode ser utilizada agora ou deixada no carregador. NOTA: para assegurar o máximo desempenho e a maior vida útil possíveis das baterias de NiCd (Níquel-Cádmio), NiMH (Níquel-Hidreto de metal) e Li-Ion (Iões de lítio), carregue-as durante, no mínimo, 10 horas antes da primeira utilização. Processo de carga Consulte a tabela seguinte para mais informações sobre o estado da carga da bateria. Estado da carga a carregar – – – – – – totalmente carregada ––––––––––– retardamento de bateria quente/fria ––– – ––– – substituir a bateria ••••••••••• problema •• •• •• •• Recarga automática O modo de recarga automática irá nivelar ou equilibrar as células individuais da bateria no pico da sua capacidade. As baterias devem ser recarregadas semanalmente ou sempre que já não apresentem a capacidade habitual. Para recarregar a bateria, coloque-a no carregador como habitualmente. Deixe a bateria a carregar por, pelo menos, 10 horas. Retardamento de bateria quente/fria Quando o carregador detectar que a bateria está demasiado quente ou fria, inicia automaticamente um retardamento de bateria quente/fria, suspendendo a carga até a bateria ter alcançado uma temperatura correcta. Em seguida, o carregador comuta automaticamente para o modo de carga. Esta função assegura uma vida útil prolongada da bateria.

As baterias de Li-Ion foram concebidas com um Sistema de Protecção Electrónico que as protege contra sobrecargas, qualquer aquecimento excessivo e descargas profundas. A ferramenta irá desligar-se automaticamente assim que o Sistema de Protecção Electrónico for activado. Se isto ocorrer, coloque a bateria de Li-Ion no carregador até esta ficar totalmente carregada. Instruções de segurança importantes para todas as baterias Ao encomendar baterias de substituição, certifique- se de que inclui o número do catálogo e a voltagem. Consulte o diagrama no fim deste manual para ver a compatibilidade entre carregadores e baterias. A bateria não se encontra completamente carregada quando é retirada da caixa de cartão. Antes de usar a bateria e o carregador, leia as instruções de segurança abaixo. Depois siga os procedimentos de carga descritos sucintamente.

LEIA TODAS AS INSTRUÇÕES

• Não carregue ou utilize a bateria em ambientes explosivos ou na presença de líquidos, gases ou poeiras inflamáveis. A inserção da bateria no carregador ou a sua remoção do mesmo pode provocar a ignição das poeiras ou vapores.

• Carregue as baterias somente nos carregadores DEWALT.

• NÃO salpique nem mergulhe em água ou outros líquidos.

• Não guarde ou use a bateria em locais em que a temperatura possa atingir ou exceder 40˚ C (105° F) (tais como armazéns exteriores ou edifícios de metal no verão). PERIGO: nunca abra a bateria, seja por que razão for. Se a caixa da bateria estiver rachada ou danificada, não a insira no carregador. Não esmague, não deixe cair nem danifique a bateria. Não utilize uma bateria ou um carregador que tenham caído ou sido esmagados, sujeitos a uma pancada forte ou danificados, seja de que forma for (por exemplo, furados com um prego, atingidos com um martelo ou pisados). Tal poderá resultar em choque eléctrico ou electrocussão. As baterias danificadas deverão ser enviadas para um centro de assistência para serem recicladas. CUIDADO: quando a ferramenta não estiver a ser utilizada, coloque-a deitada de lado numa superfície estável onde não possa originar qualquer risco de tropeçamento ou queda. Algumas ferramentas com baterias grandes poderão ser pousadas na vertical, mas, desta forma, serão facilmente derrubadas.PORTUGUÊS

• Não incinere a bateria, mesmo que esteja gravemente danificada ou completamente esgotada. A bateria pode explodir com fogo.

• Uma pequena fuga de líquido das células da bateria pode ocorrer em condições extremas de utilização ou temperatura. Isso não indicia uma deficiência. Todavia, se a vedação exterior estiver rompida: a. e o líquido da bateria penetrar na sua pele, lave imediatamente com sabão e água durante vários minutos b. e o líquido da bateria penetrar nos seus olhos, enxagúe-os com água limpa durante 10 minutos, no mínimo, e procure imediatamente assistência médica. (Nota médica: O líquido é uma solução de hidróxido de potássio a 25-35%). INSTRUÇÕES DE SEGURANÇA ESPECÍFICAS PARA BATERIAS DE IÕES DE LÍTIO (Li-Ion)

• Não incinere a bateria, mesmo que esteja gravemente danificada ou completamente esgotada. A bateria pode explodir com fogo. Quando as baterias de iões de lítio são queimadas, podem produzir-se vapores e materiais tóxicos.

• Se o conteúdo da bateria entrar em contacto com a pele, lave imediatamente a área com um sabão suave e água. Se o líquido da bateria penetrar nos olhos, enxagúe com água sobre os olhos abertos, durante 15 minutos ou até a irritação cessar. Se for necessária assistência médica, o electrólito da bateria é composto por uma mistura de carbonatos orgânicos líquidos e sais de lítio.

• O conteúdo das células de bateria abertas pode causar irritação respiratória. Forneça ar fresco. Se os sintomas persistirem, procure assistência médica. ATENÇÃO: Perigo de queimadura. O líquido da bateria pode ser inflamável se exposto a faíscas ou chamas. Tampa da bateria (fi g. 3) É fornecida uma tampa de protecção da bateria para proteger os contactos da bateria quando esta não estiver a ser utilizada. Sem esta tampa de protecção, objectos metálicos soltos podem provocar o curto-circuito dos contactos, podendo causar perigo de incêndio e danificar a bateria.

1. Retire a tampa de protecção da bateria antes

de colocar a bateria no carregador ou na ferramenta (Fig. 3A).

2. Coloque imediatamente a tampa de protecção

sobre os contactos após retirar a bateria do carregador ou da ferramenta (Fig. 3B). ATENÇÃO: Certifique-se de que a tampa de protecção esteja colocada antes de guardar ou transportar uma bateria quando não estiver a ser utilizada. Bateria

As aparafusadoras DC720, DC721, DC722, DC725 e DC727 funcionam com baterias de 18 volts. As aparafusadoras DC730, DC731, DC732, DC735 e DC737 funcionam com baterias de 14,4 volts. As aparafusadoras DC742, DC743 e DC745 funcionam com baterias de 12 Volts. Recomendações de armazenamento

1. O melhor local de armazenamento será um

local fresco e seco, afastado da luz directa do sol e sem calor ou frio excessivo. Para obter o melhor desempenho e a maior vida útil possíveis das baterias, guarde-as à temperatura ambiente quando não estiverem a ser utilizadas. NOTA: as baterias de Li-Ion devem estar totalmente carregadas quando forem guardadas.

2. Um armazenamento de longa duração não

irá danificar as baterias nem o carregador. Nas condições adequadas, estes podem ser guardados durante até 5 anos. Etiquetas no carregador e bateria Para além dos pictogramas utilizados neste manual, as etiquetas no carregador e na bateria apresentam os seguintes pictogramas: Ler o manual de instruções antes de utilizar. Bateria a carregar. Bateria carregada. Bateria com defeito.PORTUGUÊS

Atraso de bateria quente/fria. Não testar com objectos condutores. Não carregar baterias danificadas. Utilizar a ferramenta apenas com as baterias DEWALT, outras poderão explodir, causando lesões e danos. Não expor a ferramenta ao contacto com água. Substituir imediatamente os cabos danificados. A carga deverá ser feita a uma temperatura entre 4 °C e 40 °C. Eliminar a bateria com o devido respeito pelo meio ambiente. Não incinerar as baterias NiMH, NiCd+ e Li-Ion. Carrega baterias NiMH e NiCd. Carrega baterias Li-Ion. Consultar os dados técnicos quanto aos tempos de carga. Conteúdo da embalagem A embalagem contém: 1 Berbequim/Martelo electropneumático 2 Baterias 1 Carregador 1 Caixa de transporte (apenas a versão K) 1 Manual de instruções 1 Desenho dos componentes destacados NOTA: As baterias e os carregadores não estão incluídos nos modelos N.

• Verifique se a ferramenta, as peças ou os acessórios apresentam sinais de danos que possam ter ocorrido durante o transporte.

• Leia atentamente e compreenda na íntegra este manual antes de utilizar a ferramenta. Descrição (fi g. 1) ATENÇÃO: Nunca modifique a ferramenta eléctrica ou qualquer uma das suas peças. Podem ocorrer danos ou lesões. a. Interruptor do gatilho b. Botão de avanço/recuo c. Anel de ajuste de binário d. Selector de engrenagens e. Luz de trabalho f. Mandril sem chave g. Bateria h. Botões de libertação da bateria

FINALIDADE Estes(as) berbequins/aparafusadoras/martelos perfuradores foram concebidos(as) para trabalhos profissionais de perfuração, perfuração com percussão e aparafusamento. NÃO utilize a ferramenta em condições de humidade, nem na presença de líquidos ou gases inflamáveis. Estes aparafusadores/berbequins/martelos electropneumáticos são ferramentas eléctricas profissionais. NÃO permita que crianças mexam na ferramenta. É necessária supervisão quando operadores sem experiência utilizarem esta ferramenta. Segurança eléctrica O motor eléctrico foi concebido apenas para uma única voltagem. Verifique sempre se a voltagem da bateria corresponde à voltagem na placa sinalética. Certifique-se também de que a voltagem do seu carregador corresponde à voltagem da sua rede. O carregador DEWALT tem isolamento duplo em conformidade com a norma EN 60335; como tal, não é necessário um fio de terra. Se o cabo de alimentação estiver danificado, tem de ser substituído por um cabo da especialidade devidamente preparado, disponível através do serviço de assistência da DEWALT. Utilização de um cabo de extensão Não deverá ser utilizado um cabo de extensão excepto em caso de absoluta necessidade. UtilizePORTUGUÊS

um cabo de extensão aprovado e adequado à entrada de energia do seu carregador (consulte os dados técnicos). O tamanho mínimo do condutor é de 1 mm

; o comprimento máximo é de 30 m. No caso de se usar uma bobina, desenrole o cabo todo.

ATENÇÃO: antes da montagem e do ajuste, retire sempre a bateria. Desligue sempre a ferramenta antes de inserir ou retirar a bateria. ATENÇÃO: utilize apenas baterias e carregadores DEWALT. Inserir e remover a bateria da ferramenta (fi g. 2) ATENÇÃO: Para reduzir o risco de lesões graves, desligue a ferramenta e desligue a bateria antes de proceder a quaisquer ajustes ou de remover/instalar instrumentos ou acessórios. Um arranque acidental pode causar lesões. NOTA: certifique-se de que a sua bateria está totalmente carregada. PARA INSTALAR A BATERIA NO PUNHO DA FERRAMENTA

1. Alinhe a base da ferramenta com a ranhura no

interior do punho da ferramenta (fig. 2).

2. Deslize a bateria firmemente no punho até ouvir

o estalido do fecho na posição.

PARA REMOVER A BATERIA DA FERRAMENTA

1. Prima os botões de desengate da bateria (h) e

puxe firmemente a bateria para fora do punho da ferramenta.

2. Insira a bateria no carregador tal como se

descreve na secção do carregador deste manual. FUNCIONAMENTO Instruções de utilização ATENÇÃO: Respeite sempre as instruções de segurança e os regulamentos aplicáveis. ATENÇÃO: para reduzir o risco de ferimentos graves, desligue a ferramenta e, em seguida, desligue-a da fonte de alimentação antes de efectuar quaisquer ajustes ou de retirar/instalar dispositivos complementares ou acessórios. Posição correcta das mãos (fi g. 7) ATENÇÃO: para reduzir o risco de ferimentos graves, utilize SEMPRE a ferramenta com as suas mãos na posição correcta (exemplificada na figura). ATENÇÃO: para reduzir o risco de ferimentos graves, segure SEMPRE a ferramenta com segurança, antecipando uma reacção súbita por parte da mesma. A posição adequada das mãos consiste em segurar o topo do berbequim (k) com uma mão e o punho principal (i) com a outra, tal como exemplificado na figura. Interruptor de velocidade variável (fi g. 1) Para ligar a ferramenta, aperte o interruptor do gatilho (a). Para desligar a ferramenta, solte o interruptor do gatilho. A sua ferramenta vem equipada com um travão. O mandril pára logo que o interruptor de gatilho esteja totalmente solto. NOTA: O uso contínuo na faixa da velocidade variável não é recomendado. Pode danificar o interruptor e deve ser evitado. Botão de controlo de avanço/recuo (fi g. 1) Um botão de controlo de avanço/recuo (b) determina a direcção da ferramenta e também serve como botão de desbloqueio. Para seleccionar a rotação de avanço (para a frente), solte o interruptor do gatilho, e aperte o botão de controlo de avanço/recuo no lado direito da ferramenta. Para seleccionar a rotação de recuo, aperte o botão de controlo de avanço/recuo no lado esquerdo da ferramenta. A posição central do botão de controlo bloqueia a ferramenta na posição de desligado. Ao alterar a posição do botão de controlo, certifique-se de que o gatilho está solto. NOTA: A primeira vez que a ferramenta funcionar depois de alterar a direcção de rotação, pode ouvir-se um clique ao arrancar. Isto é normal e não representa qualquer problema. Anel de ajuste de binário (fi g. 1) A ferramenta tem um mecanismo de chave-de- parafusos de binário ajustável para aparafusarPORTUGUÊS

e remover uma grande variedade de formas e tamanhos de aperto e, em alguns modelos, um mecanismo de percussão para perfurar alvenaria. Em volta do anel (c) existem números, um símbolo de uma broca e, em alguns modelos, o símbolo de um martelo. Estes números são utilizados para definir a garra de modo a fornecer uma gama de binário. Quanto maior for o número no anel, mais elevado é o binário e maior é a fixação que pode ser utilizada. Para seleccionar qualquer um dos números, rode até o número pretendido ficar alinhado com a seta. Engrenagens de duplo alcance (fi g. 1) A funcionalidade de duplo alcance do aparafusador/ berbequim permite-lhe mudar de engrenagens para maior versatilidade. Para seleccionar a baixa velocidade, definição de binário elevado, desligue a ferramenta e deixe-a parar. Faça deslizar o selector de engrenagens (d) para a frente (em direcção ao mandril) como indicado na figura 1. Para seleccionar a alta velocidade, definição de binário baixo, desligue a ferramenta e deixe-a parar. Faça deslizar o selector de engrenagens para trás (afastando do mandril). NOTA: Não mude as engrenagens quando a ferramenta está em funcionamento. Se estiver com problemas ao mudar de engrenagens, certifique- se de que o selector das engrenagens de duplo alcance está totalmente empurrado para a frente ou totalmente empurrado para trás. Luz de trabalho (fi g. 1) Existe uma luz de trabalho (e) colocada mesmo por cima do interruptor de gatilho (a). A luz de trabalho é activada quando o interruptor de gatilho é comprimido. NOTA: A luz de trabalho serve para iluminar a superfície de trabalho imediata e não se destina a ser usada como luz de flash. Mandril de manga simples sem chave (fi g. 1) A sua ferramenta está equipada com um mandril sem chave (f) com uma manga rotativa para o funcionamento do mandril apenas com uma mão. Para inserir uma broca ou outro acessório, siga estes passos.

1. Bloqueie o accionador na posição OFF

(desligada), como descrito anteriormente.

2. Agarre na manga preta do mandril com uma

mão e utilize a outra mão para prender a ferramenta. Rode a manga no sentido contrário ao dos ponteiros do relógio de modo a instalar o acessório pretendido.

3. Insira o acessório cerca de 19 mm dentro do

mandril e aperte em segurança rodando a manga do mandril no sentido dos ponteiros do relógio com uma mão enquanto segura a ferramenta com a outra. A ferramenta está equipada com um mecanismo de bloqueio automático do veio. Isto permite-lhe abrir e fechar o mandril com uma mão. Para libertar o acessório, repita o passo 2 indicado acima. ATENÇÃO: Não tente apertar as brocas (nem qualquer outro acessório) agarrando na parte da frente do mesmo e ligando a ferramenta. Podem ocorrer danos no mandril e lesões pessoais. Bloqueie sempre o interruptor do gatilho quando mudar os acessórios. Certifique-se de que aperta o mandril colocando uma mão na manga do mandril ao mesmo tempo que, com a outra mão, segura muitíssimo bem a ferramenta. Funcionamento do berbequim (Fig. 4) ATENÇÃO: para reduzir o risco de lesões graves, desligue a ferramenta e retire a ficha da alimentação de energia antes de proceder a quaisquer ajustes ou de remover/instalar dispositivos auxiliares ou acessórios. ATENÇÃO: para reduzir o risco de ferimentos pessoais, certifique-se SEMPRE que a peça de trabalho está firmemente ancorada ou presa por grampos. Se for perfurar material fino, utilize um bloco de “apoio” em madeira para evitar danos no material.

1. Utilize apenas brocas afiadas. Para MADEIRA,

utilize a definição de baixa velocidade e as brocas helicoidais, as brocas em espada, as puas eléctricas ou as serras de orifícios. Para METAL, utilize a definição de baixa velocidade e as brocas helicoidais de aço ou as serras de orifícios. Para ALVENARIA, tal como tijolo, cimento, blocos de cinza, etc., utilize brocas de ponta de carboneto específicas para perfuração com percussão. Utilize baixa velocidade para brocas superiores a 10 mm.PORTUGUÊS

2. Aplique sempre pressão numa linha recta

com a broca. Utilize pressão suficiente para continuar a furar, mas não empurre com demasiada força, pois pode fazer o motor parar ou empenar a broca.

3. Segure a ferramenta com firmeza com as duas

mãos para controlar a acção de rotação da broca. Se o modelo não estiver equipado com pega lateral, segure a ferramenta colocando uma mão na pega e outra na bateria. CUIDADO: A broca pode parar de estiver sobrecarregada provocando um movimento súbito de torção. Esteja sempre à espera de uma paragem. Agarre a ferramenta com firmeza para controlar a acção de torção e para evitar ferimentos.

4. SE A BROCA PARAR, provavelmente está

em sobrecarga ou está a ser utilizada de modo inadequado. SOLTE IMEDIATAMENTE O GATILHO, remova a broca do trabalho e determine a causa da paragem. NÃO VOLTE A CLICAR NO GATILHO DE LIGAR

5. Para minimizar a paragem ou travagem no

material, reduza a pressão na broca e dê alguma folga à broca na última parte fraccional do orifício.

6. Mantenha o motor a trabalhar quando puxar

a broca para a retirar de um orifício perfurado. Isto irá ajudar a evitar encravamentos.

7. Com brocas de velocidade variável não é

necessário fazer um punção central no ponto a perfurar. Utilize uma velocidade baixa para iniciar o orifício e acelere apertando mais o gatilho quando o orifício estiver suficientemente fundo de modo a furar sem que a ponta da broca saia. Funcionamento do martelo electropneumático (fi g. 5)

1. Rode o anel (c) para o símbolo do martelo

2. Seleccione a definição de alta velocidade

deslizando o selector para trás (afastado do mandril). IMPORTANTE: utilize apenas brocas de ponta de carboneto ou brocas para alvenaria.

3. Perfure fazendo apenas a força suficiente no

martelo para evitar que ressalte excessivamente ou que “levante” a bronca. Se utilizar demasiada força vai diminuir as velocidades de perfuração, sobreaquecendo e diminuindo a velocidade de perfuração.

4. Perfure a direito, mantendo a broca num ângulo

recto relativamente ao trabalho. Não exerça qualquer pressão lateral na broca quando perfurar pois pode provocar o entupimento das estrias da broca e uma velocidade mais baixa de perfuração.

5. Quando fizer orifícios mais fundos, se a

velocidade do martelo começar a baixar, puxe parcialmente a broca para fora do orifício com a ferramenta ainda a trabalhar para ajudar a limpar os resíduos do orifício. NOTA: se observar um fluxo suave e regular de pó proveniente do orifício, isto significa que está a utilizar uma velocidade de perfuração adequada. Funcionamento da chave de fendas (fi g. 6)

1. Seleccione a velocidade/binário pretendido

utilizando o selector das engrenagens de duplo alcance para fazer corresponder a velocidade e o binário da operação planeada.

2. Rode o anel de ajuste de binário para a posição

desejada. Os números mais baixos indicam definições de binários mais baixas; os números mais elevados indicam definições de binário mais elevadas.

3. Insira o acessório de fixação pretendido no

mandril tal como faria com qualquer broca.

4. Execute alguns ensaios num pedaço velho de

madeira ou em áreas ocultas para determinar a posição adequada do anel da garra.

5. Comece sempre com definições de binário

mais baixas, avançando posteriormente para definições de binário mais elevadas para evitar danificar a peça de trabalho ou a fixação. MANUTENÇÃO Esta ferramenta eléctrica DEWALT foi concebida para o servir durante muito tempo com um mínimo de manutenção. Um funcionamento satisfatório e longo depende de cuidados adequados e de uma limpeza regular. ATENÇÃO: Para reduzir o risco de lesões graves, desligue a ferramenta e desligue a bateria antes de proceder a quaisquer ajustes ou de remover/instalar instrumentos ou acessórios. Um arranque acidental pode causar lesões.PORTUGUÊS

Lubrifi cação Esta ferramenta eléctrica não requer lubrificação adicional. Limpeza ATENÇÃO: Injecte ar seco para retirar a sujidade e o pó do alojamento principal, sempre que notar uma acumulação de sujidade nos respiradores ou em torno dos mesmos. Utilize uma protecção adequada para os olhos e uma máscara para o pó quando realizar esta operação. ATENÇÃO: Nunca utilize solventes ou outros químicos agressivos para limpar as partes não metálicas da ferramenta. Estes químicos podem enfraquecer os materiais utilizados nestas partes. Utilize um pano humedecido apenas com água e detergente suave. Nunca permita que entre nenhum líquido na ferramenta; nunca mergulhe qualquer parte da ferramenta em líquido. INSTRUÇÕES DE LIMPEZA PARA O CARREGADOR ATENÇÃO: Perigo de choque. Desligue o carregador da tomada de CA, antes de proceder à limpeza. A sujidade e massa lubrificante podem ser removidas da parte exterior do carregador com um pano ou uma escova macia, não metálica. Não utilize água ou soluções de limpeza. Acessórios opcionais ATENÇÃO: Uma vez que os acessórios que não sejam os disponibilizados pela DEWALT não foram testados com este produto, a utilização de tais acessórios nesta ferramenta poderá ser perigosa. Para reduzir o risco de lesão, deverão utilizar-se apenas os acessórios recomendados pela DEWALT com este produto. Consulte o seu revendedor para mais informações acerca dos acessórios adequados. Proteger o meio ambiente Recolha de lixo selectiva. Este produto não deve ser eliminado com o lixo doméstico normal. Se, um dia, o produto D EWALT tiver de ser substituído ou já não tiver utilidade, não o elimine com o lixo doméstico. Disponibilize este produto para recolha selectiva. A recolha selectiva de produtos usados e embalagens permite que os materiais sejam reciclados e novamente utilizados. A reutilização de materiais reciclados ajuda a prevenir a poluição ambiental e reduz a procura de matérias-primas. Os regulamentos locais poderão permitir a recolha selectiva de produtos eléctricos, em centros municipais de resíduos ou através do revendedor do novo produto. A DEWALT disponibiliza um serviço de recolha e reciclagem de produtos DEWALT quando estes tiverem atingido o fim da sua vida útil. Para tirar partido deste serviço, devolva o produto a qualquer Centro de Assistência Técnica autorizado que proceda à respectiva recolha em nome da DEWALT. Poderá verificar a localização do Centro de Assistência mais próximo contactando a delegação DEWALT na morada indicada neste manual. Em alternativa, encontrará uma lista dos Centros de Assistência Técnica DEWALT e todas as informações sobre o nosso serviço pós-venda disponíveis na Internet em: www.2helpU.com. Bateria recarregável Esta bateria de longa duração tem de ser recarregada quando deixar de produzir energia suficiente nas tarefas que anteriormente eram realizadas com facilidade. No fim da sua vida útil, elimine-a com o devido respeito pelo meio ambiente:

• descarregue completamente a bateria e em seguida retire-a da ferramenta.

• As baterias de Li-Ion, NiCd e NiMH são recicláveis. Leve-as ao seu revendedor ou ao centro de reciclagem local. As baterias serão recicladas ou eliminadas adequadamente.PORTUGUÊS

GARANTIA A DEWALT confia na qualidade dos seus produtos e, como tal, oferece uma garantia excepcional aos utilizadores profissionais deste equipamento. Esta declaração de garantia complementa os seus direitos contratuais enquanto utilizador profissional ou os seus direitos legais enquanto utilizador privado não profissional, não os prejudicando, seja de que forma for. A garantia é válida nos Estados-membros da União Europeia e nos países-membros da Zona Europeia de Comércio Livre.

• GARANTIA DE SATISFAÇÃO DE 30 DIAS • Se não estiver completamente satisfeito com o desempenho da sua ferramenta da

EWALT, basta devolvê-la ao revendedor no prazo de 30 dias, juntamente com a respectiva embalagem e todos os componentes originais, para obter um reembolso total ou trocá-la por outra ferramenta. O produto apenas poderá ter sido sujeito a um desgaste normal, sendo necessário apresentar uma prova de compra.

Se necessitar de manutenção ou assistência para a sua ferramenta DEWALT, num período de 12 meses após a respectiva data de compra, terá direito a um visita de assistência gratuita. Esta visita será efectuada gratuitamente num agente de reparação autorizado da DEWALT. Será necessário apresentar uma prova de compra. Inclui mão-de-obra. O serviço inclui a mãode- obra, mas exclui quaisquer acessórios e peças sobresselentes, a não ser que estes se tenham avariado ao abrigo da garantia.

• GARANTIA TOTAL DE UM ANO • Se o seu produto da DEWALT apresentar um funcionamento anómalo resultante de materiais ou mão-de-obra defeituosos num período de 12 meses após a respectiva data de compra, a DEWALT garante a substituição gratuita de todas as peças defeituosas ou, de acordo com o nosso critério, a substituição gratuita da unidade, desde que:

• O produto não tenha sido utilizado incorrectamente ou de forma abusiva;

• O produto apenas tenha sido sujeito a um desgaste normal;

• Não tenham sido realizadas reparações por pessoas não autorizadas;

• Seja apresentada uma prova de compra.

• O produto seja devolvido juntamente com a respectiva embalagem e todos os componentes originais Se quiser apresentar uma reclamação, contacte o seu revendedor ou verifique a localização do seu agente de reparação

EWALT mais próximo, indicado no catálogo D EWALT ou contacte um escritório da DEWALT na morada indicada neste manual. Poderá encontrar na Internet uma lista dos agentes de reparação autorizados da DEWALT, bem como os dados de contacto completos do nosso serviço pós-venda no site: www.2helpU.comSUOMI
