HD 8184 M Plus - Høytrykkspyler Kärcher - Gratis bruksanvisning og manual

Produkttype	Høytrykkspyler
Merke	Kärcher
Modell	HD 8/18-4 M (HD 8184 M Plus)
Arbeidstrykk	18 MPa (180 bar)
Vannmengde	12,5 l/min
Tilkoblet effekt	4,6 kW
Nettspenning	400 V / 3 faser / 50 Hz
Hovedsikring	16 A (treg)
Beskyttelsestype	IPX5
Driftsvekt	41 kg
Mål (L × B × H)	455 × 400 × 700 mm (lavt styre)
Høyde med høy styre	970 mm
Maks. tilførselstemperatur	60 °C
Maks. tilførselstrykk	1 MPa
Min. tilførselsmengde	12 l/min
Maks. sugehøyde	0,5 m
Pumpens oljetype	15W40
Oljemengde	0,35 l
Lydtrykknivå	75 dB(A)
Garantert lydeffektnivå	91 dB(A)
Hånd-arm vibrasjoner	2,3 m/s² (usikkerhet K=0,7)
Tilkoblingssystem	EASY!Lock
Hovedfunksjoner	Høytrykk, rengjøringsmiddel, rotadys inkludert (modell Plus), trykk/mengderegulering, trykkbryter
Vedlikehold	Ukentlig rengjøring av vannfilter, oljeskift hver 500 timer eller 1 år
Sikkerhet	Retursikringsventil, sikkerhetsventil, avtrekkerlås, sikkerhetskrok
Vanntilførsel	Nettilkobling eller suging fra tank (med sett)

Ofte stilte spørsmål - HD 8184 M Plus Kärcher

Hvorfor starter ikke apparatet mitt?

Kontroller først at strømkabelen ikke er skadet og at nettspenningen stemmer (400V/3 faser). Hvis apparatet har overopphetet, sett bryteren på 0 og la det avkjøles i 15 minutter før du starter på nytt. Ved vedvarende elektrisk feil, kontakt kundeservice.

Hvordan lufte apparatet før bruk?

Skru av dysen på lansen, åpne vanntilførselen og aktiver pistolen til det ikke kommer flere luftbobler. Om nødvendig, la det renne i 10 sekunder, slå av og gjenta. Skru deretter på dysen.

Hva gjør jeg hvis trykket er for lavt?

Kontroller dysestørrelsen (diameter 042 for denne modellen), rengjør filteret i vanntilkoblingen, sørg for tilstrekkelig vanntilførsel (min. 12 l/min) og luft apparatet. Hvis problemet vedvarer, kontakt kundeservice.

Hvordan tilsette rengjøringsmiddel riktig?

Bruk en skumlanse (tilvalg) med tanken. Velg riktig dyse (3 = høy mengde, 2 = middels, 1 = lav). Fyll tanken med Kärcher rengjøringsmiddel, skru den fast og sett lansen på pistolen. Spray på tørr overflate og la virke uten å tørke.

Hvorfor kommer det ikke nok rengjøringsmiddel?

Fyll tanken på skumlansen. Hvis mengden er lav, monter en større dyse. Rengjør sugeslangen og skumdysen for rengjøringsmiddelrester med lunkent vann.

Hvordan beskytte apparatet mot frost?

Oppbevar apparatet på et frostfritt sted. Hvis det ikke er mulig, tøm vannet og pump deretter et bilglykolbasert frostvæske inn i apparatet ved å la det gå i maksimalt 1 minutt til pumpen og slangene er tomme.

Hvordan tappe olje fra pumpen?

Slå av strømmen. Fjern dekselet (4 skruer), vipp oljeavløpsslangen ned, fjern pluggen og la oljen renne ut i en beholder. Sett tilbake pluggen, vipp slangen opp igjen, fyll på med 0,35 l 15W40 olje, sett tilbake lokket og dekselet.

Hva er anbefalt vedlikeholdsintervall?

Før hver bruk: kontroller kabel og høytrykksslange (ingen skader) og tetthet (maks. 3 dråper/min). Ukentlig: rengjør vanninntaksfilteret. Hver 500 driftstimer eller minst 1 gang per år: få utført service hos kundeservice (inkludert oljeskift).

Kan jeg bruke resirkulert vann?

Ja, men resirkulert vann må overholde grenseverdier: pH 6,5-9,5, ledningsevne maks. 2000 µS/cm, ingen slipende stoffer, hydrokarboner <20 mg/l, klorider <300 mg/l, osv. Skittent vann skader apparatet.

Hvordan oppbevare apparatet etter bruk?

Steng vanntilførselen, åpne pistolen for å avlaste trykket, lås sikkerhetskroken. Rull opp høytrykkslangen på opprulleren (modell MX) eller heng den på holderen med strikken (modell M). Rull opp strømkabelen rundt kabelholderen. Senk styret og oppbevar apparatet innendørs.

BRUKSANVISNING HD 8184 M Plus Kärcher

Pleje og vedligeholdelse 59

Hjaelp ved fejl 59

Tilbehør ogreservedele 60

Garanti 60

Tekniske data 60

EF-overensstemmelseserklaering 61

1. Sæt netstikket i stikkontakten.

Vandtilsutting

Vær sparsom med rengøringsmidlet for at beskytte miljøet.

Fare for beskadigelse

Pleje og vedligeholdelse

△FARE

Apparatkommenikkeoppa tryk

Tilbehør og reservedele

Forskraftsmessig bruk 6 2

Miljøvern 62

Stell og vedlikehold 65

Utbedring av feil 66

Tilbehør ogreservedeler 66

Garanti 66

Tekniske spesifikasjoner. 66

EU-samsvarserklaering. 68

Generelle merknader

Lesdenneoversettelsenavdenorigina- ledriftsveiledningenforapparatettasbrukforeste gang,ogfalgdevedlagte

sikkerhetsanvisiningene. Følg disse anvisingene.

Oppbevar begde deler til senere bruk ellr for annen eier.

Forskriftsmessig bruk

Denne høytrykksvaskeren skal kun brukes til følgende arbeid:

Rengjør maskiner, kjoretøy, byggverk, verktøy og lignende objekter med høytrykssstrålen.

• Les sikkerhetshenvisningene 5.951-949.0 før apparatet tas i bruk forste gang.
  Følg nasjonale forskritter for væskestrålere.
• Følg nasjonale forskrifter om forebyggelse av ulykker. Væskestrålere ma regelmessig testes. Testresultatet ma dokumenteres skriftlig.
• Ikke foreta noen forandringer på apparatet og tilbehøret.

Symboler pa apparatuset

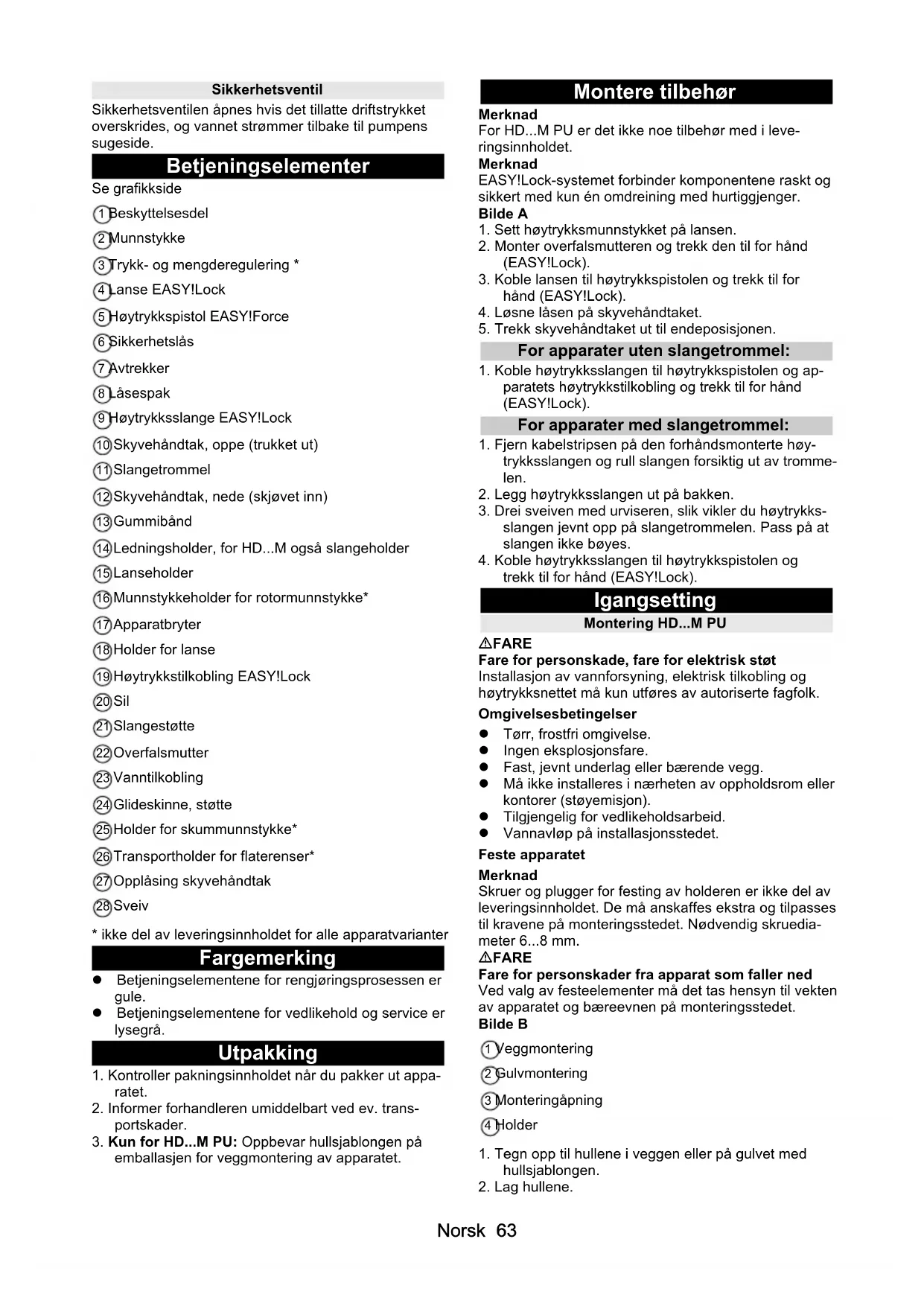

Sikkerhetsinnretninger

Sikkerhetsinnretningene skal beskytte brukeren og måkke overstyres eller forbikobles.

Overløpsventil, trykkbryter og sikkerhetsventil er stilt inn og plombert fra fabrikken. De mA kun stilles inn av kundeservice.

Overløpsventil med trykkbryter

När vannmengden reduseres med trykk-/mengdereguleringen, apnes overløpsventilen og en del av vannet flyter tilbake til pumpens sugside.

När du slipper avtrekkeren på høytrykkspistolen, slär trykkbryteren av høytrykkspumpen og høytrykkstrålen stopper.

Hvis avtrekkeren trykkes, kobles pumpen inn igjen.

Sikkerhetsventil

Sikkerhetsventilen apnes hvis det tillatte driftstrykket overskrides, og vannet strammer til pumpens sugside.

Betjeningesegmenter

Se grafikkside

14Ledningsholder, for HD...M ogsa slangeholder

1 Beskyttelsesdel
② Munnystykke
③ Trykk- og mengderegulering *
(4)Lanse EASY!Lock
5Hoytrykkspistol EASY!Force
6 Sikkerhetslas
⑦ Avtrekker
(8) Lasespak
9Hoytrykksslange EASY!Lock
10 Skyvehhandtak, oppe (trukket ut)
①Slangetrommel
② Skyvehandtak, nede (skjovet inn)
Gummiband
15Lanseholder
16Munnstykholder for rotormunnstykke*
⑰ Apparatabryter
18Holder for Ianse
19Hoytrykkstilkobling EASY!Lock
② Sil
21Slangestotte
2Overfalsmutter
23 Vantilkobling
24Glideskinne, stotte
⑤ Holder for skummunnstykke*
26 Transportholder for flaterenser*
(27)Opplasing skyvehandtak
Sveiv

• jegdel av leveringsinnholdet for alle apparatvarianter

Fargemerking

• Betjeningselementene for rengjøringsprossessen er gule.
• Betjeningselementene for vedlikehold og service er lysegrå.

Utpakking

1. Kontroller pakningsinnholdet nár du pakker ut apparatet.
2. Informer forhandleren umidelberg ved ev. transportskader.
3. Kun for HD...M PU: Oppbevar hullsjablongen pa emballasjen for veggmontering av apparatet.

Montere tilbehør

Merknad

For HD...M PU er det ikke noe tilbehør med i leveringsinnholdet.

Merknad

EASY!Lock-systemet forbinder componentene raskt og sikkert med kun en omdreining med hurtiggjenger.

Bilde A

1. Sett høytrykksmunnstykker pa lansen.
2. Monter overfalls mutteren og trekk den til for hand (EASY!Lock).
3. Koble lansen til høytrykkspistolen og trekk til for hand (EASY!Lock).
4. Løsne læsen på skyvehandtaket.
5. Trekk skyvehandtaket ut til endepositionjonen.

For apparater uten slangetrommel:

1. Koble høytrykksslangen til høytrykkspistolen og apparatets høytrykkstilkobling og trekk til for hand (EASY!Lock).

1. Fjern kabelstripsen pa den forhandsmonterte hoytrykksslangen og rull slangen forsiktig ut av trommelen.
2. Legg hoytryksslangen ut pa bakken.
3. Drei sveiven med urviseren, sik vikler du høytryksslangen jevnt opp pa slangetrommelen. Pass pa at slangen ikke boyes.
4. Koble høytrykksslangen til høytrykkspistolen og trekk til for hand (EASY!Lock).

Igangsetting

Montering HD...M PU

△FARE

Fare for personskade, fare for elektrisk støt

Installasjon av vannforsyning, elektrisk tilkobling og hoytrykksnettet ma kun utfores av autoriserte fagfolk.

Omgivelsesbetingelser

Torr, frostfri omgivelse.
- Ingen eksplosjonsfare.
- Fast,jevnt underlag ell er baerende vegg.
- Ma ikke installeres i naerheten av oppholdsrom uller kontorter (stoyemisjon).
- Tilgengelig for vedlikeholdsarbeid.
Vannavlp pa installasjonsstedet.

Feste apparatet

Merknad

Skruer og plugger for festing av holderen er/DDel av leveringsinnholdet.De ma anskaffes ekstra og tilpasses til kravene pa monteringsstedet.Nodvendig skruediameter 6...8 mm.

△FARE

Fare for personskader fra apparat som faller ned

Ved valg av festeelementer ma det tas hensyn til vekten av apparatet og bareaevnen pa monteringsstedet.

Bilde B

①eggmontering
②Gulvmontering
3Monteringapning
④ Holder

1. Tegt opp til hullene i veggen aller pa gulvet med hullsjablongen.

2. Lag hullene.

3. Monter holderen, trekk skruene lett til.

4. Still inn avstanden til holderen ved Å justere med en fastnøkkel.
5. Trekk til skruene.
6. Monter apparatet.

Elektrisk tilkobling

△FARE

Fare for personskader fra elektrisk støt

Koble apparatet til strømnettet med støpselet. Ikke-brytbar forbindelse til strømnettet er forbudt. Støpselet erment for frakobling fra nettet.

HD...M PU: Strömforsyningen som er nødvendig for drift av apparatet ma vare designet for permanent drift.

HD...M PU: Strømførende deler, ledninger og apparater i arbeidsområdet på vår beskyttet mot strålevann.

1. Sett strømstøpselet i en stikkontakt.

Vanntilkobling

Tilkobling til en vannledning

ADVARSEL

Helsefare fra retur av skittent vann til drikkevannsnettet.

Ta hensyn til forskriftene fra vannverket.

I henhold til gyldige forskrifter ma apparatet aldri brukes pa drikkevannsnettet uten systemskille. Bruk en sys temskiller fra KARCHER aller alternativ en systemskiler i henhold til NS-EN 12729 type BA. Vann som har gatt gjennom en systemskiller, er ikke longer klassifisert som drikkevann. Koble alltid systemskileren til vannforsyningen, aldri direkte til apparatets vanntilkobling.

1. Kontroller vannforsyningen for tilforselstrykk, tilforselstemperatur og tilforselsmengde. For kravene, se avsnittet "Tekniske spesifikasjoner".
2. Koble systemskilleren og apparatets vanntilkobling til en slange (min. lenghte 7,5 m, min. diameter 1"). Tilforselsslangen er ikke del av leveringsinnholdet.
3. Apne vanntilforselen.

Suge vann fra beholder

1. Skru sugeslangen (ordrenummer 4.440-207.0) og filteret (ordrenummer 4.730-012.0) pa vanntilkoblin-gen.
2. Luft ut apparatet.

Lufte ut apparatet

1. Skru munnstykket fra lansen.
2. La apparatet gá til vannetkommen ut uten bobler.
3. Ved lufteproblemer ma apparatet kjores i 10 sekunder, deretter slas av. Gjenta prosessen flere ganger.
4. Slá av apparatet.
5. Skru pà munnstykket igjen.

Kun HD...M PU: Høytrykksinstallasjon

For installationsj mona det tas hensyn til de gyldige nasjonale forskriftene for fast installerte hoytrykksvaske-systemer.

1. Koble apparatet med en høytrykks-slangeledning til det fast installerte rønsettet.
2. Legg det fast installerte rørnettet slick at det trengs få retningsendringer.
3. Monter rornettet for a kompensere for trykk- og varmeutvidelse med dempede Iose og faste klemmer.
4. Min. ledningstversnitt: a Rorledninger: Nominell bredde DN 15 (1/2"). b Slangeledninger: Nominell bredde DN 6.

Betjening

△FARE

Fare for personskader fra høytrykks-vannstrålen

Fest aldri avtrekkeren og sikkerhetsspaken i inntrykket posisjon.

Ikke bruk høytrykkspistolen hvis sikkerhetsspaken er skadet.

Skyv sikkerhetslåsen til høytrykkspistolen fremover før alt arbeid på apparatet.

Apne/lukke hoytrykkspistolen

1. Apne hwytrykkspistol: Trykk inn sikkerhetsspaken og avtrekkeren.
2. Lukke hoytrykkspistol: Slipp sikkerhetsspaken og avtrekkeren.

Drift med høytrykk

Apparatet kan brukes stäende aller liggende.

Merknad

Apparatet er utstyrt med en trykkbryter. Motoren starter kun hvis hoytrykkspistolen er apnet.

1. Apparat med slangetrommel: Rull hoytrykksslangen helt ut fra slangetrommelen.
2. Sett apparatbryteren pa "I".
3. Lås opp høytrykkspistolen ved á skyve sikkerhetslæsen til høytrykkspistolen bakover.
4. Apne hoytrykkspistolen.
5. For apparat med trykk- og mengdereguling: Still inn arbeidstrykket ved a skru pa trykk- og mengderegulingen.

Drift med rengjoringsmiddel

Merknad

Det trengs en skumlanse (ekstrautstyr) til drift med ren-gjøringsmiddel.

ADVARSEL

Helsefare ved feil omgang med rengjøringsmidler

Ta hensyn til sikkerhetshenvisningene på rengjørings-middelet.

OBS

Uegnede rengjoringsmidler kan skade apparatet og objektet som skal rengjores.

Bruk kun rengjøringsmidler som er godkjent av KÄRCHER.

Ta hensyn til doseringsanbefalingene og henvisiningene som følger med rengjøringsmiddelet.

Vær sparsommelig i bruken av rengjøringsmidler for Å skåne miljøet.

KÄRCHER rengjöringsmidler garanter at arbeidet skjer uten problemer. Innent räd aller be om à fã til-sendt var katalog eller vare informasjonsblader om ren-gjöringsmidlene.

Bilde C

① Skummunnstykke
2 Beholder
3 Blendesett Innblanding av rengjoringsmiddel: 3=hoy, 2=mid-dels, 1=lav
4 Sugeslange
5Lanse

1. Skru av beholderen.
2. Sett onsket blende inn i sugeslangen.
3. Fyll rengjøringsmiddel i beholderen.
4. Skru beholderen på skummunnystykket.

5. Fjern munnystykket pa lansen.

6. Monter skummunnstykket på høytrykkspistolen og trekk det til for帽子.

7. Ta høtrykkevaskeren i bruk.

Anbefalt rengjøringsmetode

1. Spray rengjøringsmiddelet sparsommelig på den tøre overflaten og la det virke litt (ikke tørke).
2. Spyl det Iosnede smusset av med hoytrykksstralen.

Spyle skumlansen

Skumlansen mä spyles etter bruk for à unngå avleiringer av rengjøringsmiddel.

1. Skru av beholderen.
2. Hell rester av rengjøringsmiddelet tilbake i leveringsemballasjen.
3. Fyll beholderen med rent vann.
4. Skru beholderen på skummunnstykket.
5. Spyl gjennom skummunnstykket i ca. 1 minut for a spyle ut restene av rengjoringsmiddelet.
6. Tøm beholderen.

Avbrytdriften

1. Lukk hoytrykkspistol, apparatet slas av.
2. Sikre høytrykkspistolen ved á skyve sikkerhetslåsen fremover.

Merknad

Nár apparatet slás av, reduseres vanntrykket med ca.
70%. Dermened reduseres kraften til hoytrykkspistolen, og apparatets levetid øker.

Fortsettdriften

1. Lás opp hóytrykkspistolen ved á skyve sikkerhetslăsen bakover.
2. Apne hoytrykkspistolen, apparatet slas pa igjen.

Avslutte driften

1. Steng vanntilforselen.
2. Apne hoytrykkspistolen.
3. Skru apparatbryteren til "I" og la apparatet gä i 5 til 10 sekunder.
4. Lukk høytrykkspistolen.
5. Skru apparatbryteren til "0/OFF".
6. Trekk stopselet ut av stikkontakten med tøre hender.
7. Fjern vanntilforselen.
8. Apne hoytrykkspistolen til apparatet er trykklost.
9. Sikre høytrykkspistolen ved á skyve sikkerhetslåsen fremover.

Kun HD...M, HD...MX: Oppbevare apparatet

1. Plasser lansen med høytrykkspistolen i lanseholderen og la den klikke pa plass i lanseholderen.
2. Vikle strömledningen rundt ledningsholderen.
3. HD...M: Vikle opp høytrykksslangen, heng den over slangeholderen og sikre den med gummibandet. HD...MX: Vikle høytrykksslangen opp på slange-trommelen og fold handtaket rundt sveiven.
4. Trykk på lASN for skyvehandtaket og skyv inn skyvehandtaket.

Frostbeskyttelese

OBS

Hvis frostfri oppbevaring icke er mulig:

1. Tapp ut vannet.

2. Pump vanlig frostbeskyttelsesmiddel gjennom apparatet.

3. Kjør apparatet i maks. 1 minutt til pumpen og lednningene er tomme.

Merknad

Bruk vanlig frostbeskyttelsesemiddel basert på glykol for biler. Ta hensyn til handteringsforskriftene fra produsenten av frostbeskyttelsesemiddel.

Transport

△FORSIKTIG

Fare for personskader, fare for materielle skader

Ta hensyn til apparatets vekt under transport.

OBS

Fare for materielle skader

Beskytt avtrekkeren på høytrykkspistolen mot skader.

1. Sikre apparatet sá det ikke kan skli eller velte iht. degyldige retningslinjene ved transport i kjoretøy.
2. For transport over lengre strekninger trekker du apparatet bak deg etter skyvehandtaket (ikke for HD...M PU).
3. Trekk apparatet opp trinn for trinn for a gä opp trapping. Glideskinnene beskytter apparathuset mot skader (ikke for HD...M PU).

Ta hensyn til apparatets vekt ved lagring.

1. Oppbevar apparatet kun innendørs.

Stell og vedlikehold

△FARE

Fare for personskade ved à la maskinen gà uten til-syn og ved elektrisk støt.

Slä apparatet av För alt arbeid og trekk ut stöpselet.

Sikkerhetsinspeksjon/vedlikeholdskontrakt

Du kan avtale regelmessig sikkerhetsinspeksjon med forhandleren din, uller innga en vedlikeholdskontrakt. Snakk med dem for rad.

Før haver bruk

1. Kontroller strømledningen for skader, skadet ledding ma skiftes ut av en autorisert kundeservice eler et elektrofirma.
2. Kontroller høytrykksslangen for skader, skadde høytrykksledninger ma skiftes ut.
3. Kontroller om apparatet er tett. 3 draper vann per minutt er tillatt. Hvis det lekker mer enn det, ma du kontakte kundeservice.

Ukentlig

1. Rengjør silen i vanntilkoblingen.

Rengjore silen i vanntilkoblingen

1. Skru av overfalsmutteren.
2. Trekk ut slangestussen med sil.
3. Rengjør silen på utsiden og skyll av den.

Merk: Orienter sekskanten til slangestussen med apparatets tilkobling.

1. Sett inn slangestussen med sil.
2. Trekk til overfalsmutteren.

Hver 500. driftstime, minst árlig

1. La kundeservice utfrole vedlikehold pa apparatet.
2. Skift olje.

Skiffe olje

Merknad

For oljemengde og -typer, se avsnittet "Tekniske speifikasjoner"

1. Skru ut 4 skruer.
2. Ta av apparatdekselet.

Bilde D

1. Sving oljetappeslangen nedover og hold den over en oppsmilingsbeholder.
2. Trekk proppen ut av oljetappeslangen.
3. Ta av lokket.
4. Ta skumstoffet ut av oljetanken.
5. Vent til oljen har rent helt ut.

Bilde E

1. Sett proppen inn i oljetappeslangen.
2. Sving oljetappeslangen opp og sett den på plass.
3. Fyll på med oppmål't oljemengde.
4. Sett skumstoffet inn i oljetanken.
5. Sett på lokket og trykk det på plass.

Bilde F

Utbedring av feil

△FARE

Fare for personskade ved à la maskinen gà uten til-syn og ved elektrisk støt.

Slå apparatet av før alt arbeid og trekk ut støpselet. La autorisert kundeservice kontrollere de elektriske komponentene og reparere dem.

Oppsök en autorisert kundeservice ved feil som ikke er oppført i dette kapittelet, i tvilstilfeller og;nár det uttryk-kelig oppfordres til det.

• Kontroller strømledningen for skader.
• Kontroller nettspenningen.
  Hvis apparatet er overopphetet: a Sett apparatbryteren pa "0" b La apparatet avkjoles i minst 15 minutter. c Sett apparatbryteren pa "1"
• Oppsøk kundeservice ved elektrisk feil.

Apparatet bygger ikke opp trykk

• Kontroller størrelsen på munnstykket, nödvendige størrelser finner du i kapittelet "Tekniske spesifikasjoner".
• Luft ut apparatet, se kapittelet "Lufte ut apparatet".
  Rengjør silen i vanntilkoblingen.
• Kontroller vanntillopsmengden, for ndvendig mange, se kapittelet "Tekniske spesifikasjoner".
  Rengjormunnystykket.
• Oppsak kundeservice ved behov.

Pumpen er/DDKE tett

Opp til 3 draper vannlekkasje per minut er tillatt.
- Ved større lekkasje må apparatet kontrolleres av kundeservice.

Pumpen banker

• Kontroller at vannledningen er tett.
• Luft ut apparatet, se kapittelet "Lufte ut apparatet".
• Oppsøk kundeservice ved behov.

For lav innblanding av rengjoringsmiddel

• Etterflyl beholderen til skummunnystykket.
• Sett en støre blende på sugeslangen.
• Kontroller sugeslangen og skummunnstykket for avleiringer av rengjøringsmiddel. Fjern avleiringer med lunkent vann.

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservationder; de garanterer for en sikker og problemfri drift av apparatet. Informasjon om tilbehør og reservationder finner du pa www.kaercher.com.

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i garantitiden dersomppe kan fores tilbake til material-ller produksjonsceil.Ved behov for garantireparasjoner, vennligst henvend deg med kjopskvitteringen til din forhandler eller nærmeste autoriserte kundeservice. (Se adresspe baksiden)

Tekniske spesifikasjoner

HD 6/15		M	HD 6/15MX	HD 6/15 M PU	HD 7/17 M	HD 7/17 MX	HD 7/17 M PU	HD 7/14-4 M
Elektrisk tilkobling
Nettspenning V 230 230 230 400 400 400 230
Fase	~	1	1	1	3	3	3	1
Nettfrekvens	Hz	50	50	50	50	50	50	50
Tilkoblingskapasitet	kW	3,1	3,1	3,1	4,2	4,2	4,2	3,4
Kapslingsgrad		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Nettsikring (treg)	A	16	16	16	16	16	16	16
Skjøteledning 30 m	mm2	2,5	2,5	2,5	2,5	2,5	2,5	2,5
Vanntilkobling
Tilførselstrykk (maks.)	MPa	1	1		1	1	1	1
Tilførselstemperatur (maks.)	°C	60	60	60	60	60	60	60
Tilførselsmengde (min.)	l/min	12	12	12	12	12	12	12
Innsugingshøyde (maks.)	m	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Effektspesifikasjoner apparat
Munnstykkestørrelse på standard-munnstykket	-- 033 033 033 038 038 038 043
Driftstrykk	MPa	15	15	15	17	17	17	14
		HD 6/15 M	HD 6/15 MX	HD 6/15 M PU	HD 7/17 M	HD 7/17 MX	HD 7/17 M PU	HD 7/14-4 M
Driftsovertykk (maks.) MPa 22,5 22,5 22,5 25,5 25,5 25,21
Transportmengde, vann l/min 9,3 9,3 9,3 11,5 11,6 11,6 11,5
Reykylkraften til høytrykkspistolen N 21,3 21,3 21,3 21,3 21,3 21,3
Mål og vekt
Gjennomsnittlig driftsvekt kg 30 33 25 32 35 27 39
Lengde	mm	455	455	290	455	455	290	455
Bredde	mm	400	400	300	400	400	300	400
Høyde, skyvehändtak nede, (oppe)	mm 700	(970)	890 (970)	565	700 (970)	890 (970)	565	700 (970)
Oljemengde	I	0,25 0,25	0,25 0,20	0,20 0,20	0,20 0,35
Oljetyper	Type	15W40	15W40	15W40	15W40	15W40	15W40	0W40
Registrente verdier iht. NEK EN 60335/-2-xx
Händ-arm-vibrasjonsverdi	\( m/s^2 \)	2,4 2,8	2,4 3,0	2,9 3,0 2,7
Usikkerhet K	\( m/s^2 \)	0,7 0,8	0,7 0,8	0,8 0,8
Lydtrykknivå	dB(A)	74	74	76	79	78	79	68
Usikkerhet \( K_{pA} \)	dB(A)	3	3	3	3	3	3	3
Lydeffektnivå \( L_{WA} + usikkerhet K_{WA} \)	dB(A)	90	90	92	95	94	95	84
		HD 7/14-4 MX	HD 7/16-4 M	HD 7/16-4 MX	HD 8/18-4 M	HD 8/18-4 MX	HD 8/18-4 M PU
Elektrisk tilkobling
Nettspenning	V	230	400	400	400	400	400
Fase	~	1	3	3	3	3	3
Nettfrekvens	Hz	50	50	50	50	50	50
Tilkoblingskapasitet	kW	3,4	4,2	4,2	4,6	4,6	4,6
Kapslingsgrad		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Nettsikring (treg)	A	16	16	16	16	16	16
Skjøteledning 30 m	\( mm^2 \)	2,5	2,5	2,5	2,5	2,5	2,5
Vanntilkobling
Tilførselstrykk (maks.)	MPa	1	1	1	1	1	1
Tilførselstemperatur (maks.)	°C	60	60	60	60	60	60
Tilførselsmengde (min.)	l/min	12	12	12	12	12	12
Innsugingshøyde (maks.)	m	0,5	0,5	0,5	0,5	0,5	0,5
Effektspesifikasjoner apparat
Munnstykkestørrelse på standard-munnstykker	--	043	042 042		042 042 042
Driftstrykk	MPa	14	16	16	18	18	18
Driftsovertykk (maks.)	MPa	21	24	24	27	27	27
Transportmengde, vann	l/min	11,5	11,6	11,6	12,5	12,5	12,5
Reykylkraften til høytrykkspistolen	N	21,3	21,3	21,3	21,3	21,3	21,3
Mål og vekt
Gjennomsnittlig driftsvekt	kg	42	40	43	41	44	36
Lengde	mm 455		455 455		455 455 290
Bredde	mm 400		400 400 400		400 300
Høyde, skyvehändtak nede, (oppe)	mm	890 (970)	700 (970)	890 (970)	700 (970)	890 (970)	565
Oljemengde	I	0,35	0,35	0,35	0,35	0,35	0,35
Oljetyper	Type	0W40	15W40	15W40	15W40	15W40	15W40
Registrente verdier iht. NEK EN 60335/-2-xx
Händ-arm-vibrasjonsverdi	\( m/s^2 \)	2,7	2,4	2,5	2,3	2,3	2,3

HD 7/14-4				MX	HD 7/16-4 M	HD 7/16-4 MX	HD 8/18-4 M	HD 8/18-4 MX	HD 8/18-4 M PU
Usikkerhet K m/s20,80,70,70,70,7
L y d t r				y	k	k	n	i	v Å
Usikkerhet KpA				B	(	A	)	3	3 3
Lydeffektnivå LWA + usikkerhet KWA d				B	(	A	)	8	5 8

Med forbehold om tekniske endringer.

EU-samsvarserklæring

Vi erklær herved at maskinen beskrevet nedenfor pa grunn av design og konstruksjon, somi versjonen som vi har markedsfort, oppfyller de relevante grunnleggende helse- og sikkerhetskravene i EF-direktivene.

Endringer pa maskinen uten avtale med oss, gjor at\ denne erklaringen blir ugylidig.

Produkt: Høytrykksspyler

Type: 1.150-xxx

Gjeldende EU-direktiver

2000/14/EF

Undertegnede handler på vegne av og med fullmakt fra ledelsen.

Dokumentasjonsfullmektig: S. Reiser
