BRUKSANVISNING GL687 BLACK & DECKER

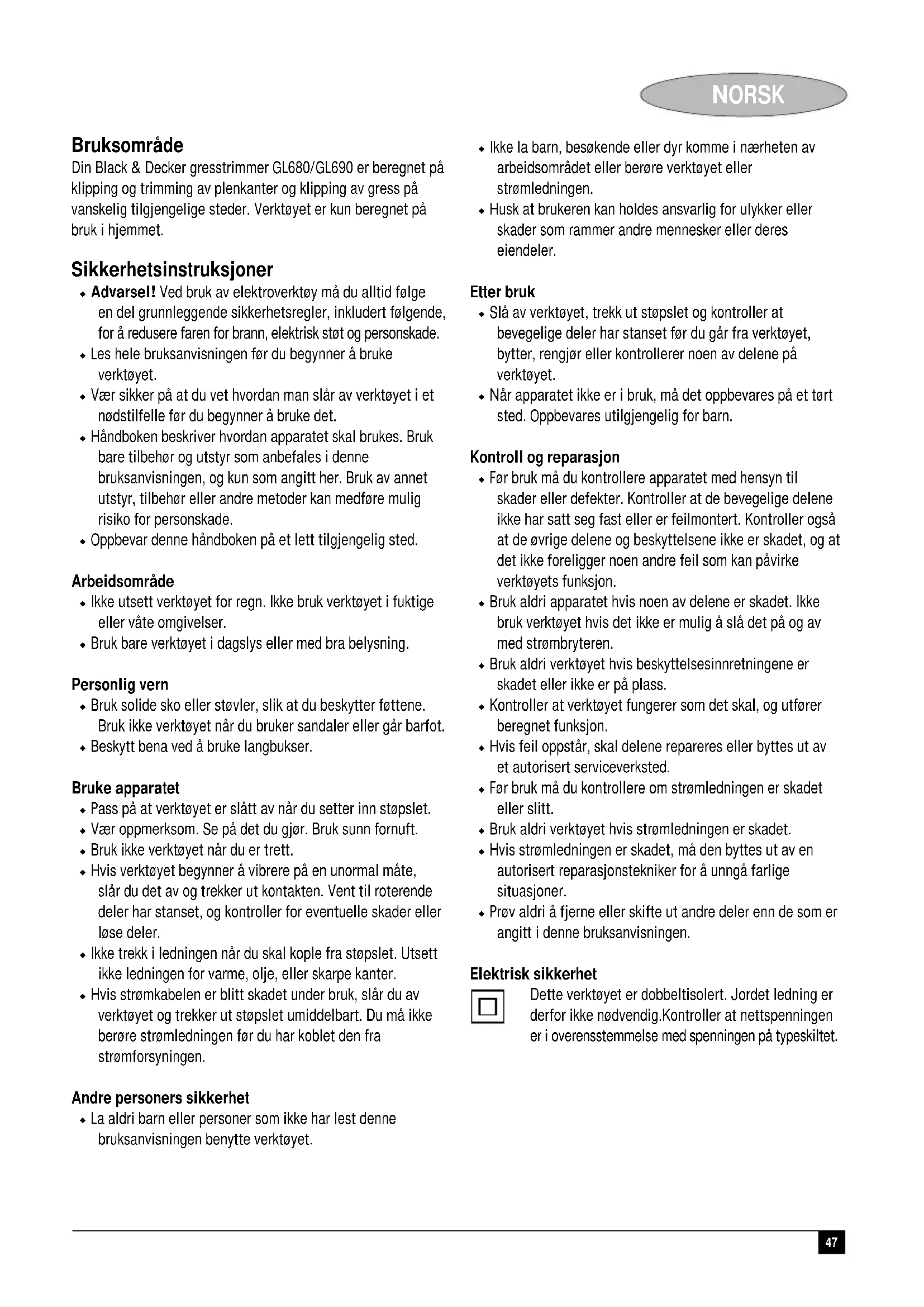

Ikke tillat at barn og dyr oppholder seg nærmere arbeidsområdet enn 6 meter. Ikke utsett verktøyet for regn eller miljøer med høy fuktighet. Ikke bruk kraftige tråder ved kantklipping. ◆ Før du bruker verktøyet, må du sjekke at arbeidsområdet er fritt for kvister, steiner, ståltråder og andre gjenstander. ◆ Bruk bare verktøyet i riktig stilling, med trimmertråden mot bakken, som vist i illustrasjonene. Verktøyet må aldri slås på i andre stillinger. ◆ Når du slår på verktøyet, må du holde hender og føtter langt vekk fra trimmertråden. ◆ Unngå at trimmertråden kommer i kontakt med kroppsdeler mens verktøyet er i gang. ◆ Ikke arbeid i bratte skråninger. Pass på at du har godt fotfeste. Husk at nyklipt gress er fuktig og glatt. ◆ Vær forsiktig når du trimmer gress i nærheten av kanter, grusganger eller veier, fordi trimmertråden kan slenge opp jord og grus. ◆ Legg ikke verktøyet fra deg før trimmertråden har stoppet fullstendig. ◆ Pass på at du bruker riktig type trimmertråd fra Black & Decker. Du må aldri bruke trimmertråder av metall eller fiskesnøre. ◆ Når du har strukket en ny trimmertråd, må verktøyet alltid settes tilbake i vanlig bruksposisjon før du slår det på. ◆ Pass på at ledningen holdes i god avstand fra trimmertråden. Pass på at du alltid vet hvor ledningen er. Funksjoner Dette verktøyet har noen av eller alle følgende funksjoner:

16. Lagringsposisjon for spole

Montering Advarsel! Før monteringen må du passe på at verktøyet er slått av, og at kontakten er trukket ut. Montere beskyttelsen (fig. A) ◆ Fjern skruen (17) fra beskyttelsen (10). ◆ Sett beskyttelsen på maskinen som vist. ◆ Trykk beskyttelsen ned til den klikker på plass. ◆ Fest beskyttelsen med skruen. Advarsel! Ikke bruk verktøyet med mindre beskyttelsen er satt riktig på. Sette på ekstrahåndtaket (fig. B) ◆ Plasser håndtaket (5) på maskinen som vist. ◆ Juster håndtaket til en komfortabel stilling. Bruk markeringene som veiledning. ◆ Før skruen (6) gjennom ekstrahåndtaket og hovedhåndtaket. ◆ Skru skruen inn på yttersiden av ekstrahåndtaket. Ikke stram skruen for mye. Oppbevaring av spolen når den ikke er i bruk (fig. C) Verktøyet har to kuttesystemer: ◆ Refleks pluss: Dobbel automatisk trådmating til lett klipping og kantklipping. ◆ HDL (kraftig tråd): Bruk av kraftig tråd til mer tilvokste områder. Kuttesystemet som ikke er i bruk, kan oppbevares som vist (16). ◆ Juster tappene på kuttehodet etter sporene (28) på undersiden av håndtaket. ◆ Skyv kuttehodet inn i håndtaket til det klikker på plass. Oppbevare kraftig tråd-system (fig. C) ◆ Klipperen leveres med flere kraftige trimmertråder. ◆ De ekstra delene kan lagres i sporet i håndtaket (14). Utløse trimmertråden Ved forsendelse er trimmertråden tapet til spolehuset. ◆ Fjern tapen som fester trimmertråden (13) til spolehuset (12).49 NORSK Sette på den kraftige trimmertråden (fig. G & L) Gresstrimmeren din leveres med Refleks pluss-spolen montert. Gjør slik for å sette på det kraftige trådsystemet: ◆ Trekk ut støpslet. ◆ Hold tappene (18) nede, og fjern spolebeskyttelsen (19) fra spolehuset (12) (fig. G). ◆ Pass på at en del av den kraftige trimmertråden er riktig montert på kuttehodet, som forklart under ”Vedlikehold - Sette på den kraftige trimmertråden” (se fig. L). ◆ Sett tappene på kuttehodet på linje med sporene (22) i huset. ◆ Trykk det kraftige kuttehodet inn på huset til det klikker på plass. Kople verktøyet til strømtilførsel ◆ Koble hunnpluggen på en egnet skjøteledning til strøminntaket (4). ◆ Før kabelen i en sløyfe gjennom kabelholderen (3). ◆ Sett støpslet inn i et strømuttak. Advarsel! Skjøteledningen må være egnet for utendørs bruk. Bruk Advarsel! La verktøyet jobbe med sin egen hastighet. Ikke overbelast. Stille inn verktøyet for trimming eller kantklipping (fig. D, E & F) Verktøyet kan brukes i trimmermodus, som vist i fig. D, eller i kantklippermodus for klipping av overhengende gress langs plenkanter og blomsterbed, som vist i fig. E. Advarsel! Ikke bruk det kraftige kuttesystemet til kantklipping. Trimmermodus (fig. D & F) Ved trimming skal trimmerhodet være i posisjonen vist i fig. D. Hvis ikke: ◆ Trykk inn justeringsknappen (7). ◆ Roter hodet (9) mens du utløser knappen. ◆ Når hodet er i riktig posisjon, kan knappen låses på plass. Merk: Hodet roterer kun i én retning. Trimmermodus (fig. E & F) Ved kantklipping skal trimmerhodet være i posisjonen vist i fig. E. Hvis ikke: ◆ Trykk inn justeringsknappen (7). ◆ Roter hodet (9) mens du utløser knappen. ◆ Når hodet er i riktig posisjon, kan knappen låses på plass. Merk: Hodet roterer kun i én retning. Advarsel! Ikke bruk det kraftige kuttesystemet til kantklipping. Justere klippehøyden (fig. F). Dette verktøyet har en teleskopmekanisme, slik at du kan stille det til en komfortabel høyde. Det finnes tre høydeinnstillinger. Høydeinnstillingen kan justeres som følger: ◆ Trykk inn justeringsknappen (7). ◆ Trekk røret (15) forsiktig inn eller ut av motorhuset (9) til ønsket høyde, samtidig som du slipper knappen. ◆ Når røret er i riktig posisjon, kan knappen låses på plass. Slå på og av ◆ For å slå verktøyet på trykker du inn strømbryteren (1). ◆ Slipp strømbryteren for å slå av verktøyet. Advarsel! Prøv aldri å låse strømbryteren i startstilling. Råd for optimalt resultat Generelt ◆ Du oppnår optimale klipperesultater hvis du bare klipper tørt gress. Trimming ◆ Hold verktøyet som vist i fig. D. ◆ Sving trimmeren forsiktig fra side til side. ◆ Arbeid i flere omganger fra toppen av gresset hvis dette er langt. Klipp lite om gangen. ◆ Hold verktøyet i god avstand fra harde gjenstander og følsomme vekster. ◆ Hvis verktøyet begynner å gå sakte, reduserer du belastningen. Kantklipping Optimale klipperesultater oppnås ved kanter som er dypere enn 50 mm. ◆ Ikke bruk verktøyet til å lage nye kanter. Bruk en kantspade når du skal lage nye kanter. ◆ Hold verktøyet som vist i fig. E. ◆ Vil du klippe tettere, vipper du litt på verktøyet. Vedlikehold Ditt verktøy har blitt utformet for å være i drift over en lang periode med et minimum av vedlikehold. Med riktig vedlikehold og regelmessig rengjøring beholder verktøyet ytelsen. Advarsel! Før alt vedlikehold må verktøyet slås av og kontakten trekkes ut. ◆ Rengjør luftinntaket på verktøyet regelmessig med en myk børste eller en tørr klut. ◆ Rengjør trimmertråden og spolen regelmessig ved hjelp av en myk børste eller tørr klut. ◆ Bruk en butt skrape til å fjerne gress og smuss med jevne mellomrom fra undersiden av beskyttelsen.50 NORSK Sette på en ny spole med trimmertråd (fig. G & H) Du får spoler med trimmertråd fra din Black & Decker-forhandler (kat. nr. A6441). Komplette kassetter med en spole trimmertråd er også tilgjengelig (kat. nr. 6488). ◆ Trekk ut støpslet. ◆ Hold tappene (18) nede, og fjern spolebeskyttelsen (19) fra spolehuset (12) (fig. G). ◆ Ta den tomme spolen (20) ut av spoledekslet. ◆ Fjern smuss og gress fra spoledekslet og -huset. ◆ Skyv den nye spolen inn på bøssingen i spoledekslet. Drei forsiktig på spolen til den sitter på plass. ◆ Hekte av den ene enden av trimmertråden og træ den inn i en av åpningene (21) (fig. H). Tråden skal stikke omtrent 11 cm ut av spoledekslet. ◆ Løsne enden av den andre trimmertråden og træ den inn i den andre åpningen. Tråden skal stikke omtrent 11 cm ut av spoledekslet. ◆ Sett tappene (18) på spoledekslet på linje med sporene (22) i huset (fig. G). ◆ Trykk dekslet på huset til det klikker på plass. Advarsel! Hvis trimmertrådene stikker ut forbi skjærekniven (11), må de kuttes, slik at de så vidt når frem til bladet. Surre den nye tråden opp på en tom spole (fig. I, J & K) Du kan vikle ny trimmertråd på en tom spole. Du får pakker med trimmertråd fra din Black & Decker forhandler (kat. nr. A6440). ◆ Ta den tomme spolen ut av verktøyet som forklart over. ◆ Fjern eventuell resterende trimmertråd fra spolen. ◆ Vikle først opp den nye tråden på den øverste delen av spolen: - Mat 2 cm trimmertråd inn i ett av hullene i øvre del av spolen, som vist. - Surr trimmertråden opp på spolen i pilens retning. Forsikre deg om at du vikler tråden jevnt og lagvis. Ikke gå på kryss og tvers. - Når den oppsurrede tråden når frem til innsparingene (24), kutter du den. - Fest tråden midlertidig i sporene (23) på siden av spolen, som vist. ◆ Gjenta fremgangsmåten ovenfor for den andre trimmertråden på nedre del av spolen. Fest tråden i de ubrukte sporene (23). ◆ Sett spolen på plass i verktøyet som forklart over. Ikke glem å løsne trimmertråden fra sporene (23) der du festet den midlertidig. Advarsel! Pass på at du bruker riktig type trimmertråd fra Black & Decker. Forsikre deg om at det er skjæretråd i begge seksjoner av spolen (fig. K). Sette på ny kraftig trimmertråd (fig. G & L) Nye, kraftige trimmertråder er tilgjengelig fra din Black & Decker forhandler (kat. nr. A6487). Gjør som følger for å sette på en ny trimmertråd: ◆ Trekk ut støpslet. ◆ Hold tappene (18) nede, og fjern kuttehodet (25) fra huset (12) (fig. G). ◆ Ta av den brukte tråden fra kuttehodet. ◆ Træ en ny tråd (26) gjennom hullene i hodet. ◆ Sett midtbøssingen (27) i angitt posisjon. ◆ Sett tappene på kuttehodet på linje med sporene (22) i huset (fig. G). ◆ Trykk det kraftige kuttehodet inn på huset til det klikker på plass. Problemløsing Hvis verktøyet ikke ser ut til å fungere som det skal, følger du instruksjonene nedenfor. Hvis dette ikke løser problemet, kontakter du et autorisert Black & Decker serviceverksted. Advarsel! Før du går videre, slår du av maskinen og trekker ut støpslet. Verktøyet går sakte ◆ Sjekk at spolehuset kan rotere fritt. Rengjør det nøye, om nødvendig. ◆ Sjekk at skjæretråden ikke stikker mer enn 11 cm ut av spolehuset. Hvis den gjør det, kutt den av slik at den akkurat når frem til skjærekniven. Automatisk trådmating fungerer ikke ◆ Hold tappene inne, og fjern spolelokket fra huset. ◆ Trekk ut trimmertråden til den stikker 11 cm ut av huset. Hvis det ikke er nok trimmertråd igjen på spolen, installer en ny spole med trimmertråd som forklart ovenfor. ◆ Sett tappene på spoledekslet på linje med sporene i huset. ◆ Trykk dekslet på huset til det klikker på plass. ◆ Hvis trimmertråden stikker lengre ut enn til skjærekniven, kutt den av slik at den akkurat når frem til kniven. Hvis den automatiske trådmatingen ikke fungerer, eller spolen har satt seg fast, kan du prøve disse løsningene: ◆ Rengjør spoledeksel og -hus nøye. ◆ Ta ut spolen, og sjekk om hendelen kan beveges fritt. ◆ Ta ut spolen, og vikle av trimmertråden. Vikle den så jevnt på igjen som forklart ovenfor. Sett spolen på plass som angitt.51 NORSK Miljø Når verktøyet ditt er utslitt, beskytt naturen ved ikke å kaste det sammen med vanlig avfall. Lever det til en oppsamlingsplass som finnes i din kommune eller der hvor du kjøpte verktøyet. Tekniske data GL680 GL690 Inn-effekt W 500 630 Hastighet ubelastet min

(garantert) 96 dB(A) Den veide geometriske middelverdien av vibrasjonsfrekvensen i følge EN 786: < 2.5 m/s
