BRUGSANVISNING GL687 BLACK & DECKER

11. Trådtrimmerblad (se fig. F)

Kevin Hewitt Director of Consumer Engineering Spennymoor, County Durham DL16 6JG, United Kingdom Reservdeler / reparasjoner Reservdeler kan kjøpes hos autoriserte Black & Decker serviceverksteder, som også gir kostnadsoverslag og reparerer våre produkter. Oversikt over våre autoriserte serviceverksteder finnes på Internet, vår hjemmeside www.blackdecker.no samt www.2helpU.com. Garanti Black & Decker garanterer at produktet ikke har material- og/ eller fabrikasjonsfeil ved levering til kunde. Garantien er i tillegg til kundens lovlige rettigheter og påvirker ikke disse. Garantien gjelder innen medlemsstatene i den Europeiske Unionen og i det Europeiske Frihandelsområdet. Hvis et Black & Decker produkt går i stykker på grunn av material- og/eller fabrikasjonsfeil eller har mangler i forhold til spesifikasjonene, innen 24 måneder fra kjøpet, påtar Black & Decker seg å reparere eller bytte ut produktet med minst mulig vanskelighet for kunden. Garantien gjelder ikke for feil som kommer av: ◆ normal slittasje ◆ feilaktig bruk eller vedlikehold (mislighold) ◆ at produktet har blitt skadet av fremmede gjenstander, emner eller ved et uhell Det gjøres oppmerksom på at produktet ikke er beregnet på industriell/profesjonell/yrkesmessig bruk, men til hus- og hjemmebruk. Garantien gjelder ikke om reparasjoner har blitt utført av noen andre enn et autorisert Black & Decker serviceverksted. For å ta garantien i bruk skal produktet og kjøpekvittering leveres til forhandleren eller til et autorisert serviceverksted senest 2 måneder etter at feilen har blitt oppdaget. For informasjon om nærmeste autoriserte serviceverksted; kontakt det lokale Black & Decker kontoret på den adressen som er angitt i bruksanvisningen. En oversikt over alle autoriserte serviceverksteder samt servicevilkår finnes også tilgjengelig på Internet, adresse: www.2helpU.com.52 DANSK Anvendelsesområde Denne Black & Decker græstrimmer GL680/GL690 er designet til trimning og færdiggørelse af græskanter og til slåning af græs på begrænsede arealer. Dette værktøj er kun beregnet til privat brug. Sikkerhedsinstruktioner ◆ Advarsel! Ved brug af eldrevet værktøj skal de grundlæggende sikkerhedsforanstaltninger, altid følges, således at risikoen for brand, elektrisk stød og personskader begrænses. ◆ Læs denne brugsanvisning omhyggeligt igennem, inden apparatet tages i brug. ◆ Inden du tager apparatet i brug, skal du sikre dig, at du ved, hvordan apparatet slukkes i et nødstilfælde. ◆ Værktøjet skal bruges som angivet i denne brugsanvisning. Anvendelsen af andet tilbehør eller udførelse af andre opgaver med denne maskine end de her anbefalede kan medføre risiko for personskader. ◆ Opbevar brugsanvisningen til fremtidig brug. Arbejdsområde ◆ Udsæt ikke maskinen for regn. Anvend ikke maskinen under fugtige eller våde forhold. ◆ Brug kun maskinen i dagslys eller med god kunstig belysning. Personlig beskyttelse ◆ Bær kraftige sko eller støvler til bekyttelse af fødderne. Man må ikke arbejde med apparatet, når man har åbne sandaler på eller er barfodet. ◆ Bær lange bukser til beskyttelse af benene. Brugen af apparatet ◆ Sørg for, at maskinen er slukket, når ledningen tilsluttes strømmen. ◆ Vær opmærksom. Se på det, du gør. Brug din sunde fornuft. ◆ Brug ikke maskinen, når du er træt. ◆ Hvis maskinen begynder at vibrere unormalt, skal det afbrydes, og stikket skal trækkes ud af stikkontakten. Lad de roterende dele standse helt, og undersøg maskinen for eventuelle skader og løse dele. ◆ Træk aldrig i ledningen for at tage stikket ud af kontakten. Ledningen skal holdes på afstand fra varme, olie og skarpe kanter. ◆ Hvis elledningen er blevet beskadiget under brug, skal maskinen slukkes, og stikket trækkes øjeblikkeligt ud af stikkontakten. Rør ikke ved elledningen, før den er trukket ud af stikkontakten. Andre personers sikkerhed ◆ Tillad ikke, at børn eller personer, der ikke har læst denne brugsanvisning, bruger maskinen. ◆ Børn, besøgende eller dyr må ikke nærme sig arbejdsområdet eller røre ved maskinen eller netkablet. ◆ Husk, at brugeren kan gøres ansvarlig for ulykker eller skader, der påføres andre personer eller deres ejendom. Efter brug ◆ Sluk maskinen, træk stikket ud af stikkontakten, og forvis dig om, at de bevægelige dele er holdt op med at rotere, før apparatet efterlades uden tilsyn, samt før en eller flere dele ændres, renses eller undersøges. ◆ Når apparatet ikke er i brug, skal det opbevares et tørt sted. Børn må ikke have adgang til det opbevarede apparat. Undersøgelse og reparation ◆ Før brug skal apparatet kontrolleres for skader eller defekte dele. Check de bevægelige dele for skæv indstilling og sammenbrændinger, kontrollér for brud på dele, skader på skærme og kontakter samt alt andet, der kan påvirke apparatets funktion. ◆ Apparatet må ikke benyttes, hvis en af delene er beskadiget eller defekt. Brug ikke maskinen, hvis den ikke kan tændes og slukkes ved hjælp af afbryderen. ◆ Brug aldrig maskinen, hvis en af sikkerhedsskærmene eller afskærmningerne er beskadiget eller fjernet. ◆ Kontrollér, at maskinen fungerer rigtigt og kan udføre det arbejde, det er beregnet til. ◆ Skadede eller defekte dele skal repareres eller udskiftes af en autoriseret tekniker. ◆ Før brug skal ledningen kontrolleres for tegn på skader, ældning og slid. ◆ Brug ikke maskinen, hvis ledningen er beskadiget eller defekt. ◆ Hvis ledningen er skadet, skal den udskiftes af en autoriseret reparatør for at undgå faresituationer. ◆ Forsøg aldrig at fjerne eller udskifte andre dele end dem, der er specificeret i denne brugsanvisning. Elektrisk sikkerhed Værktøjet er dobbelt isoleret; derfor er jordledning ikke nødvendig. Kontrollér altid, at strømforsyningen svarer til spændingen på typeskiltet.53 DANSK Ekstra sikkerhedsvejledning til græstrimmere Følgende advarselssymboler findes på apparatet: Læs brugsanvisningen igennem, inden værktøjet tages i brug. Man skal bære sikkerhedsbriller, når man arbejder med dette værktøj. 360˚

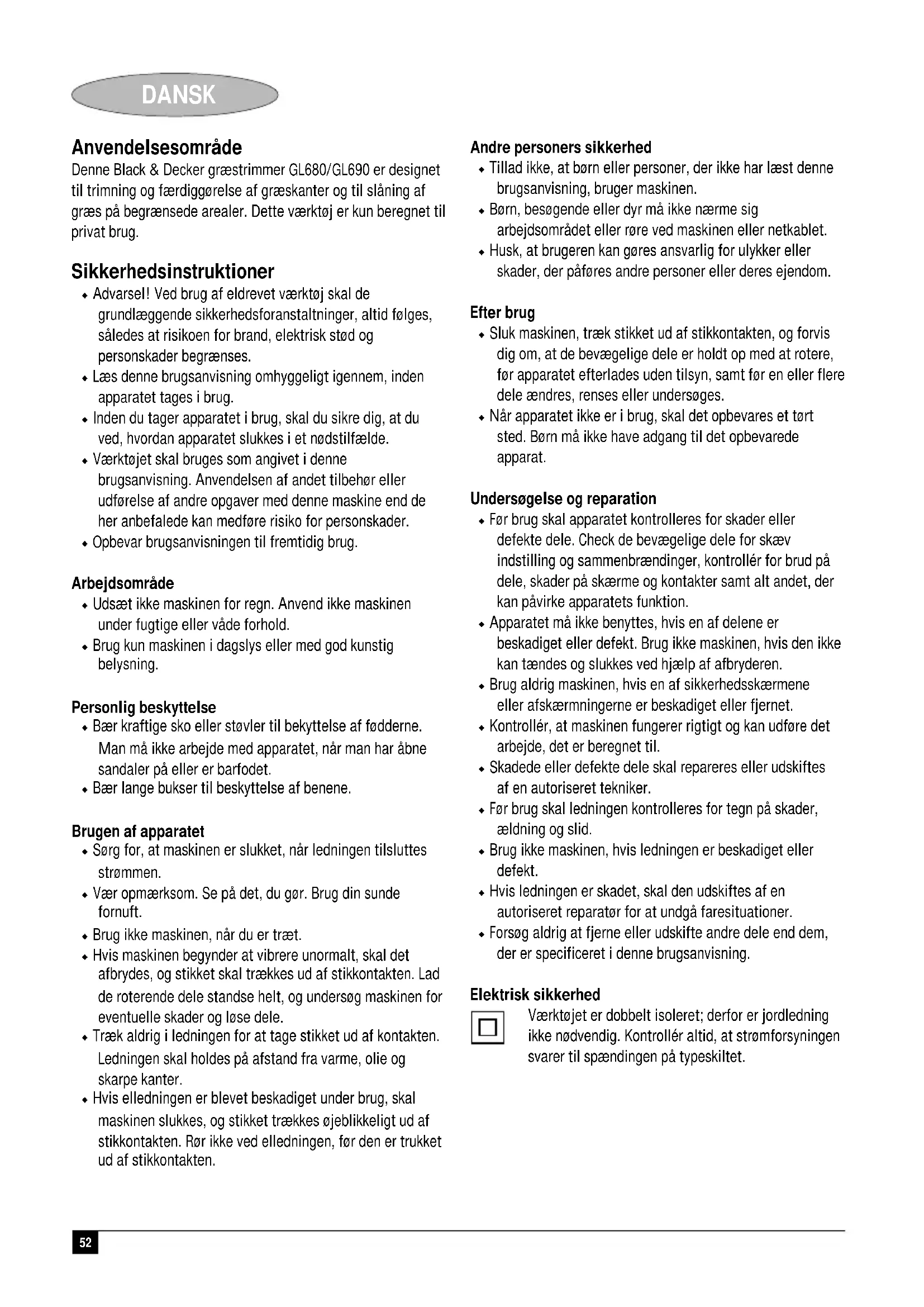

Hold mennesker og dyr mindst 6 meter fra slåområdet. Udsæt ikke maskinen for regn eller høj fugtighed. Der må ikke benyttes kraftig tråd i kantklipningsindstilling. ◆ Før du benytter maskinen, skal du kontrollere, at græsslåningsområdet er fri for pinde, sten, tråd eller andre genstande. ◆ Brug kun værktøjet, mens du står oprejst med trimmertråden nede ved jorden som vist på illustrationerne. Tænd aldrig for maskinen, når det er i en anden position. ◆ Tænd kun for værktøjet, når hænder og fødder er i sikker afstand fra trimmertråden. ◆ Undgå kropskontakt med trimmertråden, mens værktøjet er i gang. ◆ Arbejd ikke på meget stejle skråninger. Sørg for, at du har et sikkert fodfæste. Vær opmærksom på, at frisk afskåret græs er fugtigt og fedtet. ◆ Pas på ved trimning i nærheden af kanter og grusstier eller veje, idet sten og jord kan sættes i bevægelse af trimmertråden. ◆ Sæt ikke værktøjet fra dig, før trimmertråden er fuldstændigt stoppet. ◆ Brug kun den rigtige type trimmertråd fra Black & Decker. Brug aldrig trimmertråd af metal eller fiskesnøre. ◆ Efter at have trukket ny trimmertråd frem skal man altid sætte værktøjet tilbage til normal arbejdsposition, før man tænder for det igen. ◆ Vær omhyggelig med at holde strømkablet væk fra trimmertråden. Vær altid opmærksom på, hvor ledningen er. Funktioner Dette værktøj har nogle af følgende funktioner eller dem alle:

1. Udløserarm (strømafbryder)

10. Beskyttelsesskærm

11. Skæreblad til trimmertråd (se fig. F)

14. Hylster til opbevaring af tråden

Montering Advarsel! Før montering skal man sikre sig, at værktøjet er slukket og taget ud af stikkontakten. Påsætning af beskyttelsesskærmen (fig. A) ◆ Fjern skruen (17) fra beskyttelsesskærmen (10). ◆ Placér beskyttelsesskærmen på værktøjet som vist. ◆ Tryk på beskyttelsesskærmen, indtil den klikker på plads. ◆ Fastgør beskyttelsesskærmen med skruen. Advarsel! Brug aldrig værktøjet, hvis beskyttelsesskærmen ikke sidder ordentligt fast. Montering af støttehåndtaget (fig. B) ◆ Placér håndtaget (5) på værktøjet som vist. ◆ Sæt håndtaget i den mest behagelige stilling. Brug markeringerne som retningslinjer. ◆ Stik bolten (6) gennem støttehåndtaget og hovedhåndtaget. ◆ Skru bolten i den fjerne side af støttehåndtaget. Stram ikke bolten for meget. Opbevaring af spolen, når den ikke er i brug (fig. C) Værktøjet har to trimningssystemer: ◆ Reflex plus: Dobbelt trådføder til let trimning og kantklipning. ◆ HDL: Trimningssystem med kraftig tråd til mere overgroede områder. Trimningssystemet kan opbevares i den angivne stilling (16), når det ikke er i brug. ◆ Justér tapperne på trimspolen efter hullerne (28) ved undersiden af håndtaget. ◆ Skub trimspolen på plads i håndtaget, indtil det klikker sikkert på plads. Opbevaring af den kraftige trimmertråd (fig. C) ◆ Enheden leveres med flere stykker kraftig reservetrimmertråd. ◆ De ekstra stykker kraftig trimmertråd kan opbevares sikkert i rummet i håndtaget (14).54 DANSK Løsning af trimmertråden Nårmaskinen pakkes ud af emballagen er trimmer tråden tapet fast til spolehuset. ◆ Fjern den tape, der fæster trimmertråden (13) til spolehuset (12). Montering af den kraftige trimmertråd (fig. G og L) Din trimmer leveres med Reflex Plus-spolen monteret. Montér HDL trimningssystemet med kraftig tråd ved at gøre følgende: ◆ Maskinen skal være slukket. ◆ Tryk tapperne (18) ind og hold dem, og fjern spoledækslet (19) fra huset (12) (fig. G). ◆ Sørg for, at et stykke af den kraftige trimmertråd er korrekt monteret på trimspolen met grov trimmertråd, som beskrevet i afsnittet ”Vedligeholdelse - Isætning af et nyt stykke kraftig trimmertråd” (se fig. L). ◆ Justér tapperne på trimspolen med kraftig trimmertråd efter hullerne (22) i spolehuset (fig. G). ◆ Skub trimspolen med grov trimmertråd på plads i spolehuset, indtil det klikker sikkert på plads. Tilslutning af værktøjet til elnettet ◆ Sæt hunstikket på en passende forlængerledning i elstikket (4). ◆ Før ledningen gennem holderen (3). ◆ Indsæt stikket i stikkontakten. Advarsel! Forlængerledningen skal være velegnet til udendørs brug. Brug Advarsel! Lad værktøjet arbejde i dets eget tempo. Det må ikke overbelastes. Indstilling af værktøjet til trimnings- eller kantklipningsindstilling (fig. D, E og F) Værktøjet kan bruges i trimningsindstilling som vist på fig. D eller i kantklipningsindstilling for at trimme udhængende græs langs med græsplænekanten og blomsterbedene som vist på fig. E. Advarsel! Trimningssystemet med kraftig tråd må ikke benyttes til kantklipning. Trimningsindstilling (fig. D og F) Til trimning skal trimmerens hoved være i den position, der er vist på fig. D. Hvis den ikke er det, skal du gøre følgende: ◆ Tryk på justeringsknappen (7). ◆ Drej hovedet (9), mens knappen slippes. ◆ Når hovedet er i position, låser knappen på plads. Bemærk: Hovedet vil kun dreje i den ene retning. Kantklipningsindstilling (fig. E og F) Til kantklipning skal trimmerens hoved være i den position, der er vist på fig. E. Hvis den ikke er det, skal du gøre følgende: ◆ Tryk på justeringsknappen (7). ◆ Drej hovedet (9), mens knappen slippes. ◆ Når hovedet er i position, låser knappen på plads. Bemærk: Hovedet vil kun dreje i den ene retning. Advarsel! Trimningssystemet med kraftig tråd må ikke benyttes til kantklipning. Justering af værktøjets højde (fig. F) Dette værktøj har en teleskopisk mekanisme, så du kan indstille det til den mest behagelige højde. Der er tre højdeindstillinger. Gør følgende for at justere højdeindstillingen: ◆ Tryk på justeringsknappen (7). ◆ Træk forsigtigt skaftet (15) ind eller ud af motorhuset (9) til den ønskede højde, mens knappen slippes. ◆ Når skaftet er i position, låser knappen på plads. Tænding og slukning ◆ Tænd for værktøjet ved at trykke på startknappen (1). ◆ Sluk for værktøjet ved at slukke på knappen. Advarsel! Forsøg aldrig at fastlåse startknappen i tændt position. Gode råd til optimalt brug Generelt ◆ Hvis du vil opnå optimale klipperesultater, skal du kun klippe, når græsset er tørt. Trimning ◆ Hold værktøjet som vist på fig. D. ◆ Sving trimmeren blødt fra side til side. ◆ Hvis du arbejder i højt græs, skal du slå det i flere omgange fra toppen. Tag små afskæringer ad gangen. ◆ Hold værktøjet væk fra hårde objekter og sarte planter. ◆ Hvis værktøjet begynder at køre langsomt, skal du reducere belastningen. Kantklipning Du opnår de mest optimale klipningsresultater på kanter, der er dybere end 50 mm. ◆ Brug ikke værktøjet til at lave kanter med. Brug i stedet en kantspade. ◆ Før værktøjet som vist på fig. E. ◆ Stil værktøjet skråt, hvis du vil lave en tættere klipning.55 DANSK Vedligeholdelse Værktøjet er beregnet til at være i drift gennem en længere periode med minimal vedligeholdelse. Fortsat tilfredsstillende drift afhænger af korrekt behandling af værktøjet samt regelmæssig rengøring. Advarsel! Før udførelse af vedligeholdelsesarbejde skal værktøjet slukkes og tages ud af stikkontakten. ◆ Man skal regelmæssigt rengøre værktøjets ventilationshuller med en blød børste eller en tør klud. ◆ Rens regelmæssigt trimmertråden og spolen med en blød børste eller en tør klud. ◆ Brug jævnligt en stump skraber til at fjerne græs og snavs fra undersiden af beskyttelsesskærmen. Montering af en ny trimmertråd-spole (fig. G og H) Nye spoler med trimmertråd kan fås hos din Black & Decker- forhandler (art. no. A6441). Desuden kan man få en hel kassette med en spole med trimmertråd (art. no. 6488). ◆ Afbryd værktøjet. ◆ Tryk tapperne (18) ind og hold dem, og fjern spoledækslet (19) fra huset (12) (fig. G). ◆ Fjern den tomme spole (20) fra spoledækslet. ◆ Fjern al snavs og græs fra spoledækslet og -huset. ◆ Tag den nye spole, og skub den på navet i spoledækslet. Drej spolen let, til den sidder fast. ◆ Klip enden af en af trimmertrådene, og stik den ind gennem et af øjerne (21) (fig. H). Tråden skal stikke ca. 11 cm ud fra spoledækslet. ◆ Klip enden af den anden trimmertråd, og før den ind gennem det andet øje. Tråden skal stikke ca. 11 cm ud fra spoledækslet. ◆ Tilpas tapperne (18) på spoledækslet til hullerne (22) i huset (fig. G). ◆ Skub dækslet på spolehuset, indtil det klikker sikkert på plads. Advarsel! Hvis trimmertrådene stikker ud på den anden side af skærebladet på trimmeren (11), skal de skæres af, så de netop når skærebladet. Sådan snos en ny tråd på en tom spole (fig. I, J og K) Du kan sno en ny trimmertråd på en tom spole. Nye pakker med trimmertråd kan fås hos din Black & Decker-forhandler (cat. no. A6440). ◆ Fjern den tomme spole fra værktøjet som beskrevet ovenfor. ◆ Fjern al resterende trimmertråd fra spolen. ◆ Vind den nye tråd på den yderste del af spolen først: - Stik 2 cm af trimmertråden ind i en af rillerne i den øverste del af spolen som vist. - Sno trimmertråden på spolen i pilens retning. Sørg for at sno tråden pænt og i lag. Lav ikke vindinger på kryds og tværs. - Når den vundne trimmertråd er nået til markeringerne (24), skæres tråden af. - Sæt tråden midlertidigt ind i rillerne (23) på den ene side af spolen som vist. ◆ Gentag ovenstående procedure for den anden trimmertråd på den nederste del af spolen. Parkér tråden i de ubenyttede riller (23). ◆ Fortsæt som beskrevet ovenfor med at sætte spolen på værktøjet. Glem ikke at løsne trimmertråden fra de riller, hvor den er placeret (23). Advarsel! Brug kun den rigtige type trimmertråd fra Black & Decker. Sørg for, at der er trimmertråd i begge dele af spolen (fig. K). Montering af et nyt stykke kraftig trimmertråd (fig. G og L) Nye pakker med trimmertråd kan fås hos din Black & Decker- forhandler (art. no. A6487). Montér et nyt stykke trimmertråd ved at gøre følgende: ◆ Afbryd værktøjet. ◆ Tryk tapperne (18) ind og hold dem, og fjern trimspolenmed grov trimmertråd (25) fra spolehuset (12) (fig. G). ◆ Fjern den brugte tråd fra trimspolen. ◆ Stik et nyt stykke tråd (26) gennem hullerne i trimspolen. ◆ Sæt klemmen (27) i den angivne stilling. ◆ Justér tapperne på trimspolen efter hullerne (22) i huset (fig. G). ◆ Skub trimspolen fast på spolehuset, indtil det klikker sikkert på plads. Fejlfinding Hvis værktøjet ikke virker korrekt, skal du gøre følgende. Hvis det ikke løser problemet, kontaktes et Black & Decker servicecenter. Advarsel! Afbryd værktøjet, og tag stikket ud af stikkontakten, før du fortsætter. Værktøjet kører langsomt ◆ Kontrollér, at spolehuset kan rotere frit. Rens det eventuelt. ◆ Kontrollér, at trimmertråden ikke stikker mere end 11 cm ud fra spolehuset. Hvis det er tilfældet, skal den skæres af, så den netop når skærebladet til trimmertråden. Den automatiske trådføder virker ikke ◆ Hold tapperne inde, og fjern spoledækslet fra huset.56 DANSK ◆ Træk i trimmertråden, til den stikker 11 cm ud fra huset. Hvis der ikke er tilstrækkelig meget tråd på spolen, skal du indsætte en ny spole trimmertråd som beskrevet ovenfor. ◆ Tilpas tapperne på spoledækslet til hullerne i huset. ◆ Skub dækslet på spolehuset, indtil det klikker sikkert på plads. ◆ Hvis trimmertråden stikker ud på den anden side af skærebladet på trimmeren, skal den skæres af, så den netop når skærebladet. Hvis den automatiske trådføder stadig ikke virker, eller hvis spolen er blokeret, kan du prøve følgende: ◆ Rens omhyggeligt spoledækslet og -huset. ◆ Fjern spolen, og kontrollér, at armen kan bevæge sig frit. ◆ Fjern spolen, og sno trimmertråden af. Vind den derefter pænt på spolen igen som beskrevet ovenfor. Sæt spolen på plads igen som beskrevet. Miljø Når dit værktøj er udtjent, beskyt da naturen ved ikke at smide det ud sammen med det almindelige affald. Aflevér det på den genbrugsstation, der findes i din kommune eller der hvor du købte værktøjet. Tekniske data GL680 GL690 Indgangseffekt W 500 630 Ubelastet hastighed min

(garanteret) 96 dB(A) Den vægtede geometriske middelværdi af accelerationsfrekvensen, målt i henhold til EN 786: < 2.5 m/s

Er verktøjet en gave?

Er dette dit første B&D verktøj?

Venligst sæt kryds i ruden såfremt De ikke måtte ønske at modtage information.
