MANUALE UTENTE GL687 BLACK & DECKER

Kevin Hewitt Directeur Ingénierie Client Spennymoor, County Durham DL16 6JG, Royaume Uni 01-10-200220 FRANÇAIS Garantie Black & Decker est confiant dans la qualité de ses produits et vous offre une garantie très étendue. Ce certificat de garantie est un document supplémentaire et ne peut en aucun cas se substituer à vos droits légaux. La garantie est valable sur tout le territoire des Etats Membres de l’Union Européenne et de la Zone de Libre Echange Européenne. Si un produit Black & Decker s’avère défectueux en raison de matériaux en mauvaises conditions, d’une erreur humaine, ou d’un manque de conformité dans les 24 mois suivant la date d’achat, Black & Decker garantit le remplacement des pièces défectueuses, la réparation des produits usés ou cassés ou remplace ces produits à la convenance du client, sauf dans les circonstances suivantes : ◆ Le produit a été utilisé dans un but commercial, professionnel, ou a été loué. ◆ Le produit a été mal utilisé ou avec négligence. ◆ Le produit a subi des dommages à cause d’objets étrangers, de substances ou à cause d’accidents. ◆ Des réparations ont été tentées par des techniciens ne faisant pas partie du service technique de Black & Decker. Pour avoir recours à la garantie, il est nécessaire de fournir une preuve d’achat au vendeur ou à un réparateur agréé. Pour connaître l’adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l’adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste des réparateurs agréés de Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l’adresse suivante : www.2helpU.com.21 ITALIANO Uso previsto Il tosaerba Black & Decker GL680 / GL690 è stato progettato per tosare e rifinire i bordi dei prati e per tagliare l’erba in spazi ristretti. Questo utensile é stato progettato esclusivamente per il mercato di consumo. Precauzioni di sicurezza ◆ Attenzione! Quando si impiegano apparecchi alimentati elettricamente, per ridurre il rischio di incendio, di scosse elettriche e infortuni occorre seguire sempre delle precauzioni di sicurezza di base, fra cui le seguenti: ◆ Prima di adoperare la macchina, leggere attentamente le istruzioni di questo manuale; ◆ Prima di mettere in funzione la macchina, apprendere le procedure di spegnimento in caso di emergenza; ◆ L’utilizzo previsto è quello descritto in questo manuale. L’uso di accessori o attrezzature diversi o l’impiego della presente macchina per scopi diversi da quelli indicati nel presente manuale d’uso comportano il rischio di infortuni; ◆ Conservare questo manuale di istruzioni per successive consultazioni. Area di lavoro ◆ Non esporre la macchina all’azione della pioggia. Non usare la macchina in presenza di umidità. ◆ Usare la macchina solo alla luce naturale oppure con una buona illuminazione artificiale. Protezione personale ◆ Indossare scarpe robuste o scarponi per proteggere i piedi. Non azionare la macchina se si indossano sandali aperti o a piedi scalzi. ◆ Indossare pantaloni a gamba lunga per proteggere le gambe. Uso dell’apparecchio ◆ Prima di collegare la macchina alla presa, verificare che sia spenta. ◆ Essere sempre vigili. Prestare attenzione a quanto si sta facendo e fare uso di buon senso. ◆ Non utilizzare la macchina quando si è stanchi. ◆ Se la macchina inizia a vibrare in modo anomalo, spegnerla ed estrarre la spina dalla presa. Attendere che le parti rotanti si fermino e ispezionarla per rilevare eventuali danni o parti allentate. ◆ Non tirare mai il cavo per estrarlo dalla presa. Mantenere il cavo lontano da fonti di calore, olio e spigoli taglienti. ◆ Se il cavo di alimentazione è stato danneggiato durante l’uso, spegnere la macchina ed estrarre immediatamente la spina dalla rete di alimentazione. Non toccare il cavo di alimentazione prima di scollegarlo dall’alimentatore. Sicurezza altrui ◆ Vietare l’uso della macchina ai bambini e agli adulti che non hanno letto il presente manuale d’istruzioni. ◆ Non permettere a bambini, altre persone o animali di avvicinarsi alla zona di lavoro, toccare la macchina o il cavo di alimentazione. ◆ Ricordare che l’operatore è responsabile dell’esposizione di altre persone o della loro proprietà a eventuali pericoli o incidenti. Dopo l’uso ◆ Spegnere la macchina, estrarre la spina dalla presa e verificare che le parti mobili si siano bloccate prima di lasciare la macchina incustodita e prima di sostituirne, pulirne o ispezionarne qualsiasi componente. ◆ Quando non è in funzione, l’apparecchio deve essere conservato in un luogo asciutto e non accessibile ai bambini. Ispezione e riparazioni ◆ Prima dell’uso, verificare che non vi siano componenti danneggiati o difettosi. Controllare se ci sono parti non allineate o parti mobili con gioco, componenti rotti, danni alle protezioni o agli interruttori e qualsiasi altra condizione che possa incidere sul funzionamento della macchina. ◆ Non usare l’apparecchio se presenta elementi danneggiati o difettosi. e se non è possibile accenderla e spegnerla mediante l’interruttore. ◆ Non usare mai la macchina se una protezione o una copertura sono danneggiate o mancano. ◆ Accertare che la macchina funzioni come previsto e che venga impiegata per lo scopo per cui è stato progettata. ◆ Eventuali elementi difettosi o danneggiati devono essere sostituiti o riparati da un tecnico autorizzato. ◆ Prima dell’uso, controllare il cavo di alimentazione per rilevare eventuali segni di danni, invecchiamento e usura. ◆ Non usare la macchina se il cavo di alimentazione è danneggiato o difettoso. ◆ Se il cavo di alimentazione è danneggiato, per evitare situazioni pericolose è necessario affidarne la sostituzione a un tecnico autorizzato. ◆ Non tentare mai di smontare o sostituire componenti diversi da quelli indicati nel presente manuale. Sicurezza elettrica Il doppio isolamento di cui è provvisto l’utensile rende superfluo il filo di terra. Controllare sempre che la tensione di alimentazione corrisponda a quella indicata sulla targhetta.22 ITALIANO Istruzioni supplementari di sicurezza per il tosaerba Sulla macchina sono visibili i seguenti simboli di avvertenza: Prima dell’uso leggere il presente manuale. Indossate sempre occhiali di protezione quando fate funzionare questo utensile. 360˚

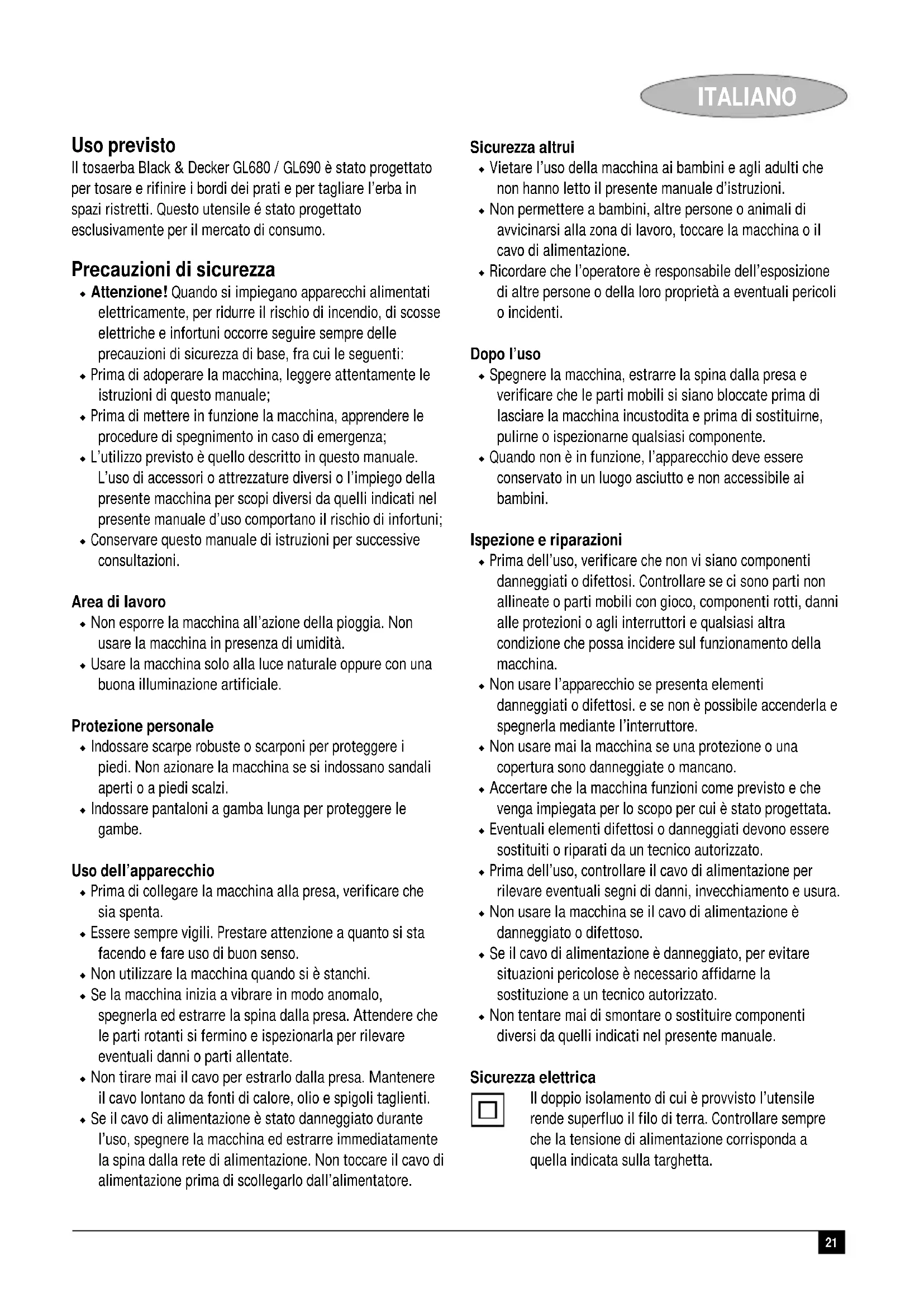

Non consentire a persone o animali di avvicinarsi a meno di 6 m dall’area di taglio. Non esporre la macchina alla pioggia o a condizioni di alta umidità. Non adoperare il filo per uso gravoso per tosare o rifinire i bordi. ◆ Prima di usare la macchina, verificare che il percorso da falciare non sia ingombro di rametti, pietre, fili e qualsiasi altro ostacolo. ◆ Adoperare l’utensile soltanto nella posizione corretta, con il filo di taglio vicino al suolo, come mostrano le illustrazioni. Non accendere mai la macchina in un’altra posizione. ◆ Accendere l’utensile solo quando mani e piedi sono lontani dal filo di taglio. ◆ Non toccare mai il filo di taglio mentre l’utensile è in funzione. ◆ Non lavorare su pendenze ripide. Fare attenzione ai piedi. Ricordare sempre che l’erba appena tagliata è umida e scivolosa. ◆ Fare attenzione quando si taglia l’erba in prossimità di bordi e strade o percorsi di ghiaietto in quanto il filo di taglio può sollevare pietre e terra. ◆ Non poggiare l’utensile a terra fino a che il filo di taglio non si è arrestato del tutto. ◆ Impiegare unicamente filo di tipo corretto, della Black & Decker. Non utilizzare fili di taglio metallici o fili da pesca. ◆ Dopo avere esteso il nuovo filo di taglio, riportare sempre l’utensile nella posizione operativa normale prima di accenderlo. ◆ Attenzione a tenere il cavo dell’alimentazione lontano dal filo di taglio. Tenere sempre sotto controllo la posizione del cavo. Funzioni Sull’utensile sono presenti tutte le seguenti funzioni, o alcune di esse.

1. Interruttore di accensione (on /off) a grilletto

4. Ingresso alimentazione

7. Pulsante di regolazione

8. Ganci per riporre il cavo

9. Alloggiamento del motore

14. Vano per riporre il filo

16. Alloggiamento per riporre la bobina

Montaggio Attenzione! Prima del montaggio verificare che l’utensile sia spento e che la spina sia disinserita dalla presa. Installazione del riparo (fig. A) ◆ Estrarre la vite (17) dalla protezione (10). ◆ Mettere il riparo sull’utensile, come illustrato. ◆ Premere con decisione la protezione fino a farla scattare in posizione. ◆ Bloccare la protezione con la vite. Attenzione! Non usare mai l’utensile se la protezione non è inserita correttamente. Installazione dell’impugnatura secondaria (fig. B) ◆ Collocare l’impugnatura (5) sull’utensile, come illustrato. ◆ Regolare l’impugnatura nella posizione che risulta più comoda. Utilizzare i contrassegni come guida. ◆ Inserire il bullone (6) attraverso l’impugnatura secondaria e quella principale. ◆ Avvitare il bullone nel lato più lontano dell’impugnatura secondaria. Non stringere eccessivamente il bullone. Conservazione della bobina non utilizzata (fig. C) L’attrezzo è dotato di due sistemi di taglio: ◆ Reflex plus: alimentazione automatica a doppio filo per operazioni leggere di tosatura e rifinitura dei bordi; ◆ HDL: sistema di taglio per aree con vegetazione più folta. Il sistema di taglio che non viene utilizzato può essere riposto nell’alloggiamento apposito (16). ◆ Allineare le linguette della testa di taglio con le fessure (28) sul lato inferiore dell’impugnatura. ◆ Spingere la testa di taglio nell’impugnatura finché non si blocca saldamente in posizione. Conservazione del filo di taglio per servizio gravoso (fig. C) ◆ L’unità è munita di diversi componenti di ricambio per il filo di taglio per servizio gravoso.23 ITALIANO ◆ I componenti extra del filo di taglio per servizio gravoso possono essere riposti nella cavità dell’impugnatura (14). Sblocco del filo di taglio Durante il trasporto, il filo di taglio è fissato all’alloggiamento della bobina. ◆ Rimuovere il nastro che ferma il filo di taglio (13) all’alloggiamento della bobina (12). Installazione sistema HDL (fig. G e L) Il tagliasiepi viene fornito con installata la bobina Reflex plus. Per installare il sistema di taglio HDL, procedere come segue: ◆ Estrarre la spina dalla presa di corrente. ◆ Tenere premute le linguette (18) e sollevare il coperchio della bobina (19) dall’alloggiamento (12) (fig. G). ◆ Verificare che il filo per il taglio gravoso sia installato correttamente nella testa di taglio per servizio gravoso, come descritto nel capitolo sulla manutenzione, al paragrafo “Montaggio di un nuovo filo di taglio” (v. fig. L). ◆ Allineare le linguette della testa di taglio con le fessure (22) sull’alloggiamento (fig. G). ◆ Spingere nell’alloggiamento la testa di taglio fino a bloccarla saldamente in posizione. Collegamento dell’utensile alla presa di corrente ◆ Connettere all’ingresso dell’alimentazione (4) la femmina di un cavo di lunghezza adatta. ◆ Infilare il cavo nell’occhiello (3). ◆ Inserire la spina dell’alimentazione principale in una presa di alimentazione di rete. Attenzione! La prolunga deve essere idonea per uso esterno. Uso Attenzione! Lasciare che l’utensile lavori al suo ritmo, senza sovraccaricarlo. Regolazione dell’utensile sulla funzione di tosatura o rifinitura dei bordi (fig. D, E & F) L’utensile può essere impiegato per tosare l’erba, come mostra la fig. D, oppure per pareggiare l’erba che fuoriesce dai bordi di prati e fioriere, come mostra la fig. E. Attenzione! Non adoperare il sistema HDL per rifinire i bordi. Funzione di tosatura (fig. D & F) Per tosare l’erba, la testa tosatrice deve trovarsi sulla posizione indicata nella fig. D. In caso contrario: ◆ Premere il pulsante di regolazione (7). ◆ Far ruotare la testa (9) mentre si rilascia il pulsante. ◆ Quando la testa è in posizione, il pulsante si blocca. Nota: la testa ruota in un’unica direzione. Funzione di rifinitura bordi (fig. E & F) Per la rifinitura dei bordi, la testa tosatrice deve trovarsi nella posizione mostrata nella fig. E. In caso contrario: ◆ Premere il pulsante di regolazione (7). ◆ Far ruotare la testa (9) mentre si rilascia il pulsante. ◆ Quando la testa è in posizione, il pulsante si blocca. Nota: la testa ruota in un’unica direzione. Attenzione! Non adoperare la linea per uso gravoso per rifinire i bordi. Regolazione dell’altezza dell’attrezzo (fig. F) Questo attrezzo è munito di meccanismo telescopico che consente di regolarne l’altezza in tre posizioni diverse. Per regolare l’altezza, procedere come segue: ◆ Premere il pulsante di regolazione (7). ◆ Con delicatezza, spingere o tirare il tubo (15) per inserirlo / estrarlo dall’alloggiamento del motore (9) fino a regolarlo sull’altezza desiderata e rilasciare il pulsante. ◆ Quando il tubo è in posizione, il pulsante si blocca. Accensione e spegnimento ◆ Per accendere l’utensile, premere l’interruttore a grilletto (1). ◆ Per spegnere l’utensile, rilasciare l’interruttore a grilletto. Attenzione! Non tentare mai di bloccare l’interruttore a grilletto in posizione di accensione. Consigli d’uso Norme generali ◆ Per ottenere un taglio ottimale, tosare soltanto l’erba secca. Tosatura ◆ Sostenere l’utensile come mostrato nella fig. D. ◆ Fare oscillare con delicatezza la tosatrice, da un lato all’altro. ◆ Quando si tosa erba alta, procedere per gradi, partendo dalla cima. Fare piccoli tagli. ◆ Tenere l’utensile lontano da oggetti duri e piante delicate. ◆ Se la velocità dell’utensile diminuisce, ridurre il carico. Rifinitura dei bordi Risultati di taglio ottimali vengono raggiunti su bordi con profondità superiore a 50 mm. ◆ Non adoperare l’utensile per creare dei bordi. Per creare i bordi è opportuno adoperare l’apposita pala. ◆ Guidare l’utensile come illustrato nella fig. E. ◆ Per eseguire un taglio più accurato, inclinare lievemente l’utensile.24 ITALIANO Manutenzione Questo utensile é stato progettato per funzionare a lungo con un minimo di manutenzione. La continuità e l’alto livello delle prestazioni dipendono dall’adeguata cura dell’utensile e dalla pulizia sistematica. Attenzione! Prima di eseguire qualsiasi manutenzione, spegnere l’utensile e disinserne la spina dalla presa. ◆ Le prese di ventilazione dell’utensile vanno pulite regolarmente con un pennello morbido o un panno asciutto. ◆ Pulire regolarmente il filo di taglio e la bobina con una spazzola soffice o con un panno asciutto. ◆ Usare regolarmente un raschietto senza punta per togliere l’erba e la sporcizia dalla superficie inferiore della protezione. Inserimento di una nuova bobina di filo di taglio (fig. G e H) I ricambi delle bobine per il filo di taglio sono disponibili presso il concessionario Black & Decker (n. cat. A6481). Sono disponibili anche delle cassette complete con una bobina di filo di taglio (n. cat. 6488). ◆ Estrarre la spina dalla presa di corrente. ◆ Tenere premute le linguette (18) e sollevare il coperchio della bobina (19) dall’alloggiamento (12) (fig. G). ◆ Estrarre la bobina vuota (20) dal relativo coperchio. ◆ Rimuovere ogni traccia di sporcizia ed erba dal coperchio della bobina e dall’alloggiamento. ◆ Inserire la nuova bobina nella protuberanza del coperchio della bobina. Ruotare leggermente la bobina, sino ad alloggiarla. ◆ Sganciare l’estremità di uno dei fili di taglio e guidare il filo in uno degli occhielli (21) (fig. H). Il filo deve sporgere di circa 11 cm dal coperchio della bobina. ◆ Sganciare l’estremità dell’altro filo di taglio e guidare il filo nell’altro occhiello. Il filo deve sporgere di circa 11 cm dal coperchio della bobina. ◆ Allineare le linguette (18) del coperchio della bobina con le fessure (22) dell’alloggiamento (fig. G). ◆ Spingere il coperchio nell’alloggiamento fino a bloccarlo in posizione. Attenzione! Se i fili di taglio fuoriescono al di là della lama di tosatura (11), tagliarli in modo che raggiungano solo la lama. Avvolgimento di filo nuovo su una bobina vuota fig. I, J e K) È possibile avvolgere del filo di taglio nuovo su una bobina vuota. Le confezioni di ricambio del filo di taglio sono disponibili presso il concessionario Black & Decker (n. cat. A6440). ◆ Rimuovere la bobina vuota dall’utensile, come descritto in precedenza. ◆ Rimuovere dalla bobina eventuali residui di filo di taglio. ◆ Prima avvolgere il nuovo filo nella parte più alta della bobina. - Passare 2 cm di filo di taglio in uno dei fori della sezione superiore della bobina, come mostrato. - Avvolgere il filo di taglio sulla bobina, nel verso della freccia. Assicurarsi che il filo si avvolga ordinatamente e a strati successivi. Non far compiere al filo percorsi trasversali. - Il filo di taglio che si sta avvolgendo deve essere tagliato quando raggiunge le tacche (24). - Bloccare temporaneamente il filo nelle fessure (23) su un lato della bobina, come mostrato. ◆ Ripetere la procedura precedente per il secondo filo di taglio sulla sezione inferiore della bobina. Bloccare il filo nelle fessure inutilizzate (23). ◆ Per inserire la bobina nell’attrezzo, procedere come descritto sopra. Non dimenticare di liberare il filo di taglio dalle aperture (23) in cui è stato temporaneamente fermato. Attenzione! Usare esclusivamente il filo adeguato della Black & Decker. Verificare che il filo di taglio sia presente in entrambe le sezioni della bobina (fig. K). Installazione di un nuovo filo di taglio HDL (fig. G e L) I ricambi delle bobine per il filo di taglio HDL sono disponibili presso il concessionario Black & Decker (n. cat. A6487). Per installare il nuovo filo di taglio, procedere come segue: ◆ Estrarre la spina dalla presa di corrente. ◆ Tenere premute le linguette (18) e asportare la testa di taglio (25) dall’alloggiamento (12) (fig. G). ◆ Smontare il componente usato del filo dalla testa di taglio. ◆ Inserire un nuovo filo (26) attraverso i fori della testa di taglio. ◆ Mettere il puntale centrale (27) nella posizione indicata. ◆ Allineare le linguette della testa di taglio le fessure (22) sull’alloggiamento (fig. G). ◆ Spingere nell’alloggiamento la testa di taglio per servizio gravoso fino a bloccarla saldamente in posizione. Individuazione guasti Se l’utensile non sembra funzionare correttamente, procedere come segue. Se il problema persiste, contattare il servizio di assistenza tecnica della Black & Decker. Attenzione! Prima di procedere, spegnere l’attrezzo ed estrarre la spina dalla presa di alimentazione. L’utensile funziona lentamente ◆ Controllare che l’alloggiamento della bobina ruoti liberamente. Se necessario pulirlo accuratamente. ◆ Controllare che il filo di taglio non fuoriesca per più di 11 cm dall’alloggiamento della bobina. In caso contrario, tagliare il filo in modo che raggiunga solo la lama di tosatura. L’alimentazione automatica del filo non funziona ◆ Tenere premute le linguette e togliere il coperchio della bobina dall’alloggiamento.25 ITALIANO ◆ Spingere il filo di taglio sino a che fuoriesce dall’alloggiamento di 11 cm. Se non c’è sufficiente filo nella bobina, montare una nuova bobina di filo di taglio, come descritto in precedenza. ◆ Allineare le linguette del coperchio della bobina con le fessure dell’alloggiamento. ◆ Spingere il coperchio nell’alloggiamento fino a bloccarlo in posizione. ◆ Se il filo di taglio fuoriesce oltre la lama di tosatura, tagliarlo in modo che raggiunga solo la lama. Se l’alimentazione automatica del filo continua a non funzionare, o se la bobina è inceppata, procedere come indicato di seguito: ◆ Pulire accuratamente l’alloggiamento e il coperchio della bobina. ◆ Estrarre la bobina e controllare se la leva può muoversi senza ostacoli. ◆ Togliere la bobina e srotolare il filo di taglio, poi avvolgere nuovamente il filo, come descritto in precedenza. Sostituire la bobina come indicato. Protezione dell’ambiente Black & Decker offre ai suoi clienti la possibilità di riciclare i prodotti Black & Decker che hanno esaurito la loro vita di servizio. Il servizio viene offerto gratuitamente. Per utilizzarlo, è sufficiente restituire il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell’azienda. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com. Dati tecnici GL680 GL690 Potenza assorbita W 500 630 Velocità senza carico min-1 8500/10000 8700/10300 Peso kg 2.6 2.9 Dichiarazione europea di conformità del macchinario GL680/GL690 Black & Decker dichiara che i presenti prodotti sono conformi a: 98/37/EC, 89/336/EEC, 73/23/EEC, EN 60335, EN 55014, EN 61000, 2000/14/EC, Tosaerba, L < 50 cm Annex VIII, No. 0086 B.S.I., HP2 4SQ, Regno Unito Livello di rumorosità, dati ricavati in base alla norma 2000/14/EC:

(garantito) 96 dB(A) Il valore medio quadratico ponderato dell’accelerazione secondo EN 786: < 2.5 m/s
