BRUKSANVISNING WS1560 ALECTO

WS-1560 kan vise temperatur og luftfuktighet i private omgivelser. WS-1560 er ikke beregnet på profesjonell eller kommersiell bruk.

Værmeldingen baseres på temperaturen, luftfuktigheten og lufttrykket som værstasjonen måler i dine private omgivelser. Prognosene har omtrent 75 % presisjon, med forbehold om at værstasjonen har vært påslått kontinuerlig i minst 12 timer, og den baserer seg på et område med omtrent 30 til 50 kilometers radius rundt værstasjonens plassering.

Samsvarserklæring

Hesdo erklærer herved at radioutstyrstypen Alecto WS-1560 er i samsvar med direktiv 2014/53/EU.

Den fullstendige teksten i EU-erklæringen er tilgjengelig på følgende internettadresse:

http://DOC.hesdo.com/ WS-1560-DOC.pdf

Om denne brukerhåndboken

Dette symbolet er en advarsel. Følg alltid instruksjonene i denne dokumentasjonen for å sikre trygg bruk.

Dette symbolet følges av et tips til brukeren.

Sjekk alltid nettstedet til Alecto for å få den nyeste versjonen av denne brukerhåndboken. Se versjonsnummeret på baksiden av denne brukerhåndboken.

Generelle tips til installasjon og plassering

Plasser ikke innendørsenheten i direkte sollys eller ved siden av en lampe, ovn eller andre ting som avgir varme. Innendørsenheten bør heller ikke plasseres på en hylle over en varmeovn eller ved siden av en dør som blir åpnet og lukket jevnlig.

Du kan velge å plassere utendørsenheten på en flat overflate eller henge den opp på veggen. Plasser aldri utendørsenheten i direkte sollys, og sørg for at den er skjermet mot regn og vind.

Utendørsenhetens rekkevidde er 50 til 100 meter. Vi anbefaler at du først sjekker hvordan enheten fungerer på stedet før du monterer den permanent.

Sikkerhetsinstruksjoner

• WS-1560 er ikke en leke. Hold innendørsenheten, utendørsenheten og adapteren utenfor rekkevidden til barn under 8 år.
• Strømadapteren og innendørsenheten er ikke vanntette, og er kun egnet for innendørs bruk. Utendørsenheten er sprutsikker og kun egnet for utendørs bruk hvis den er beskyttet under et tak eller lignende.
• Bruk kun den medfølgende strømadapteren (modellnummer XY06J-0500150Q-EW).

1. INNHOLDSFORTEGNELSE

1. OVERSIKT......40
   2.1 Innendørsenhet....40
   2.2 Utendørsenhet 40
2. INSTALLASJON....41
   3.1 Strømforsyning....41
   3.2 Pare innendørs- og utendørsenheten: 41
   3.3 Oppsett 42
3. VÆRSTASJONENS FUNKSJONER 43
   4.1 Temperatur og luftfuktighet: 43
   4.2 Månefase og lufttrykk....43
   4.3 Værmelding....43
   4.4 Utendørstemperatur og frostvarsel 44
4. ANDRE FUNKSJONER 44
   5.1 Vekkerklokke....44
   5.2 Skjermbelysning....45
5. SPESIFIKASJONER 45
6. RENGJ∅RING OG VEDLIKEHOLD 46
7. MILJ∅ 46
8. SYSTEMFEIL 46
9. GARANTI....46

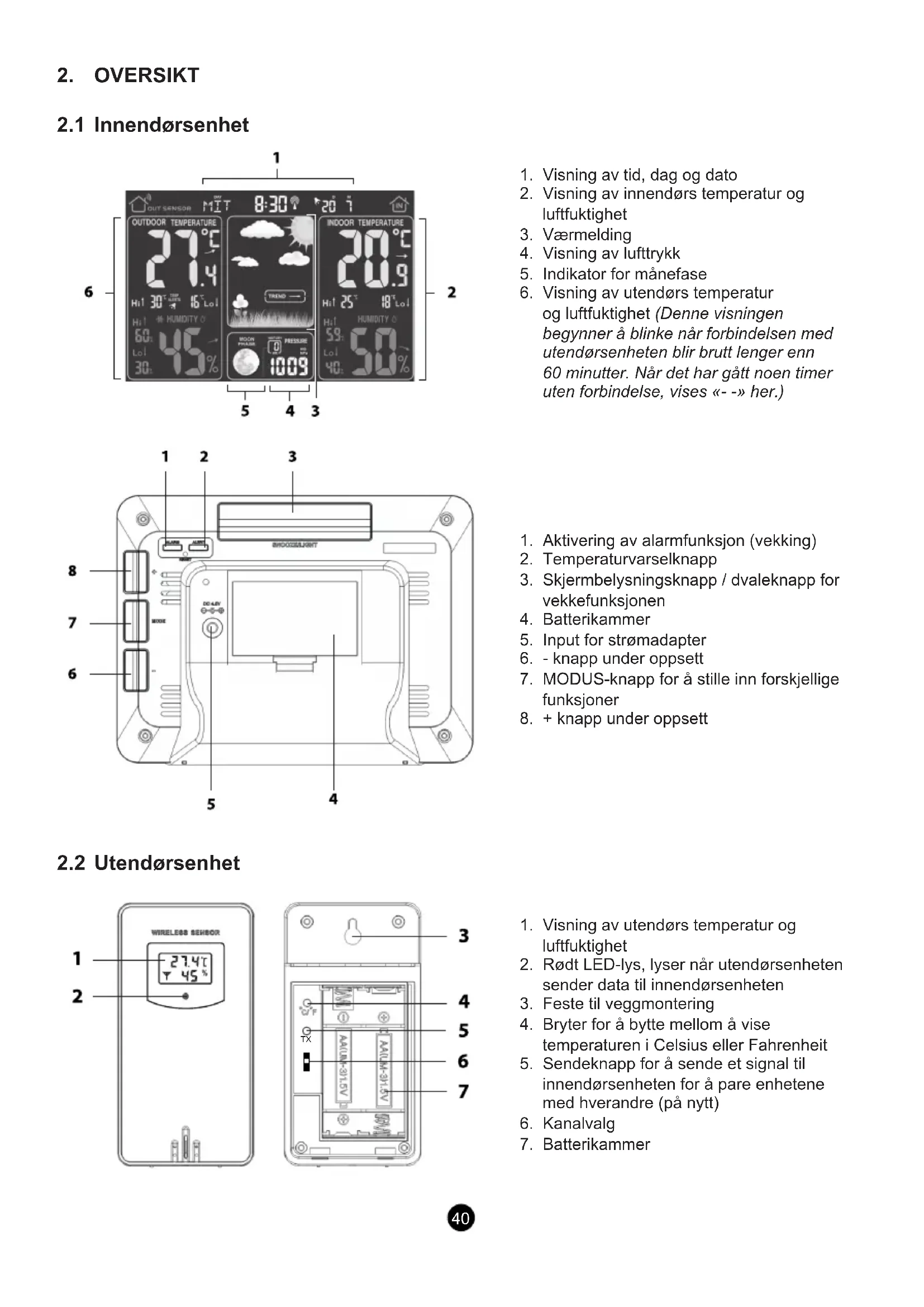

2. OVERSIKT

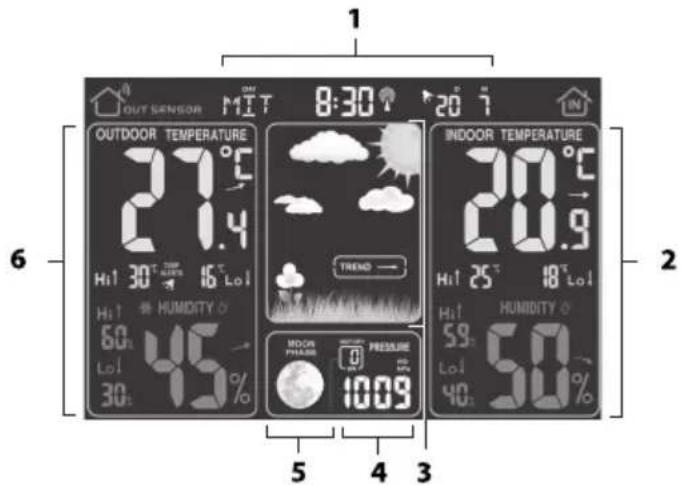

2.1 Innendørsenhet

OUT SENSOR MIT 8:30' 20 °C INDOOR TEMPERATURE 27.0°C 21.4 TREND — INDOOR TEMPERATURE 20.9°C 20.9 Hi 25° 18° Lo1 Hi 25° HUMIDITY Hi 59° HUMIDITY Lo1 45% 30° 1009 Pressure 40° 50%

1 2 3 BROCCOLIGHT 8 7 6 5 4

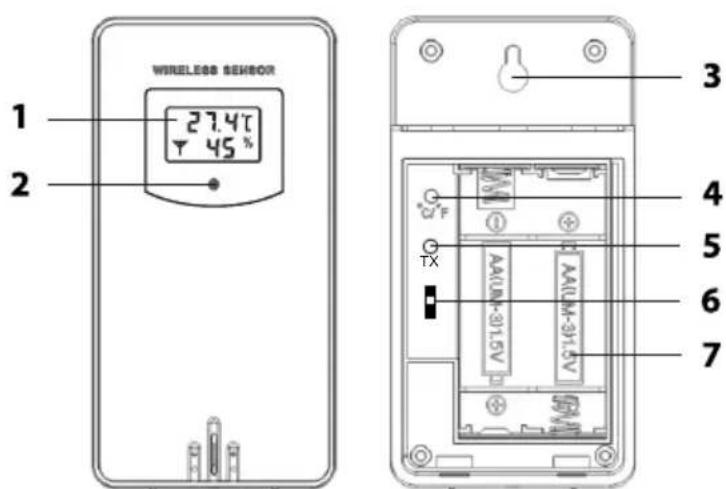

2.2 Utendørsenhet

WIRELESS SENSOR 1 27.4T 45% 3 4 5 6 7 AAUM-31.5V AAUM-31.5V

1. Visning av tid, dag og dato
2. Visning av innendørs temperatur og luftfuktighet
3. Værmelding
4. Visning av lufttrykk
5. Indikator for månefase

6. Visning av utendørs temperatur og luftfuktighet (Denne visningen begynner å blinke når forbindelsen med utendørsenheten blir brutt lenger enn 60 minutter. Når det har gått noen timer uten forbindelse, vises «-» her.)

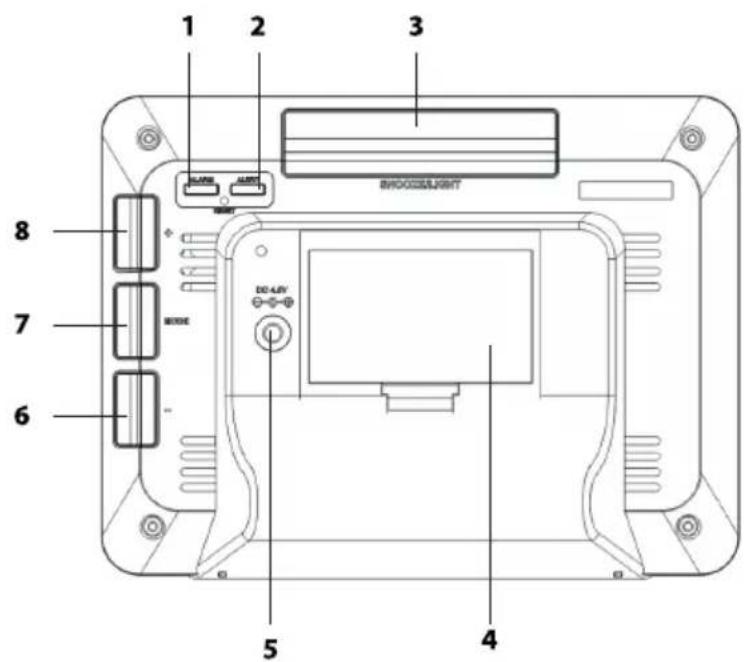

7. Aktivering av alarmfunksjon (vekking)

8. Temperaturvarselknapp
9. Skjermbelysningsknapp / dvaleknapp for vekkefunksjonen
10. Batterikammer
11. Input for strømadapter
12. • knapp under oppsett
13. MODUS-knapp for å stille inn forskjellige funksjoner
14. • knapp under oppsett

15. Visning av utendørs temperatur og luftfuktighet

16. Rødt LED-lys, lyser när utendørsenheten sender data til innendørsenheten
17. Feste til veggmontering
18. Bryter for å bytte mellom å vise temperaturen i Celsius eller Fahrenheit
19. Sendeknapp for å sende et signal til innendørsenheten for å pare enhetene med hverandre (på nytt)
20. Kanalvalg
21. Batterikammer

3. INSTALLASJON

Merk: Innendørsenheten drives av strømadapteren som følger med. Du kan også sette inn 2 stykk AA 1,5 V alkaliske batterier som reserve. (selges separat).

3.1 Strømforsyning

Innendørsenhet:

Innendørsenheten drives av strømadapteren som følger med (modellnummer XY06J- 0500150Q-EW). Koble denne strømadapteren til baksiden av innendørsenheten (se 6), og sett så adapteren inn i en 230 V stikkontakt.

Åpne dekselet på baksiden av innendørsenheten og sett inn 2 stykk AA 1,5 V batterier i henhold til merkingen inne i batterikammeret. Sett batteridekselet tilbake på innendørsenheten.

Utendørsenhet:

Åpne batteridekselet til innendørsenheten ved å skyve det litt ned og ta det av. Sett inn 2 stykk AA 1,5 V batterier i henhold til merkingen inne i batterikammeret. Sett dekselet tilbake på innendørsenheten og skyv det litt opp.

Batterier følger ikke med.

Råd om batteriene til utendørsenheten:

Siden vanlige alkaliske batterier ikke fungerer eller fungerer dårlig ved temperaturer på rundt 0 °C eller lavere, anbefales det ikke å bruke alkaliske batterier i utendørsenheten. For utendørsenheten anbefaler vi å bruke litiumbatterier som er beregnet på bruk ved -20 °C til 60 °C. Disse batteriene er tilgjengelige via serviceavdelingen til Alecto på internett, på www.alecto.info

Litiumbatterier med 2900 mAh kapasitet har levetid på godt over ett år.

3.2 Pare innendørs- og utendørsenheten:

Automatisk:

Så snart batteriene blir satt inn i innendørsenheten, begynner innendørsenheten å søke etter signalet til utendørsenheten. Dette varer i 2 minutter. Hvis du setter inn batteriene i utendørsenheten i løpet av disse minuttene, og enhetene finner hverandre, kobler de seg automatisk sammen, og skjermen til innendørsenheten viser temperatur, luftfuktighet, regnmengde, vindhastighet og vindretning når utendørsenheten sender disse dataene.

Manuelt:

Hvis enhetene ikke klarer å finne hverandre, eller hvis du har byttet batterier i innendørsenheten, kan du tilknytte utendørsenheten til innendørsenheten på følgende måte:

1. Sørg for at alle utendørsenhetene er stilt til forskjellige kanaler.
2. Hold inne knappen « - » på baksiden av innendørsenheten i 2 sekunder. Indikatorene for utendørs temperatur og luftfuktighet viser nå « - - ». Innendørsenheten venter nå på signalet til utendørsenheten i opptil 2 minutter.
3. Trykk på TX -knappen på utendørsenheten i løpet av disse 2 minuttene (se batteriluken til utendørsenheten).
4. Det røde senderlyset på utendørsenheten tennes en liten stund, og utendørsenheten sender et signal til innendørsenheten. Deretter pares de to enhetene automatisk med hverandre.

Hvis paringen mellom utendørsenheten og innendørsenheten ikke lykkes, kan det skyldes at

avstanden mellom innendørsenheten og utendørsenheten er for stor. Hvis dette er tilfellet, kan du redusere avstanden og prøve å pare på nytt. Interferens fra andre trådløse enheter og store metallstrukturer som vegger eller armert betong kan også føre til at paringen mislykkes. Hvis dette er tilfellet, kan du prøve å plassere innendørs- eller utendørsenheten et annet sted.

3.3 Oppsett

DCF-funksjon

WS-1560 har DCF-funksjonalitet. Dette lar tiden automatisk spores og oppdateres fra signalene til den nærmeste DCF-senderen. Når strømforsyningen kobles til, kontakter WS-1560 først utendørsenheten. Når innendørsenheten og utendørsenheten er synkronisert, søker WS-1560 automatisk etter et DCF-signal. Det å starte DCF-sekvensen skjer helt automatisk, det er ikke nødvendig å foreta seg noe. Bakbelysningen på baseenheten slås av mens den søker etter DCF-signaler. Gi WS-1560 10 til 20 minutter til å finne DCF-signalet før du evt. stiller inn tiden manuelt. WS-1560 finner DCF-signalet raskere hvis enheten er plassert i nærheten av et vindu. Hvis WS-1560 ikke finner DCF-signalet, kan du flytte den til en ny plassering og prøve igjen.

Manuell installasjon

Du kan stille inn tid, dato og andre funksjoner på følgende måte:

1. Hold inne MODE-knappen i 2 sekunder, så blinker det enten «12Hr» (12-timers) eller «24Hr» (24-timers) på skjermen.

2. Bruk + og - for å justere innstillingen, og trykk på MODE-knappen for å fortsette til neste innstilling.

3. Still følgende funksjoner i rekkefølge:

- Tiden kan vises i 12-timers og 24-timers format

For eksempel kvart over tre på ettermiddagen: På 12-timers format: 3:15 pm, og på 24-timers format: 15:15h

• Temperaturen kan vises i Celsius eller Fahrenheit
• Visning av lufttrykk i mmHg (mm kvikksølvtrykk), inHg (tommer kvikksølvtrykk) eller mb / hPa (millibar / hektopascal)

I Benelux brukes måleverdien hektopascal. Før i tiden ble lufttrykk også angitt i bar: 1 mbar tilsvarer 1 hPA.

• Tidssone (velg «00» for bruk i Benelux)
- Språket for visning av dagen

DUT = nederlandsk, ITA = italiensk, SPA = spansk, FRE = fransk, GER = tysk, ENG = engelsk, DAN = dansk

• Timene
• Minuttene
• Dagens plassering (dag/måned eller måned/dag)
• Året
• Måneden

• Datoen

• Når du trykker på MODE-knappen en siste gang, blir innstillingene lagret og innstillingsmodusen avsluttes.

Sommertid: Når vintertid går over til sommertid, stiller klokken seg automatisk, og forkortelsen «DST» (sommertid) vises bak tidsvisningen. Forkortelsen står for Daylight Savings Time (sommertid)

Hvis det vises DST når sommertiden går over til vintertid, forsvinner «DST» fra skjermen, og klokken stiller seg automatisk på nytt.

Men hvis du stiller klokken manuelt i løpet av sommertiden, forsvinner ikke «DST», og klokken bytter IKKE automatisk til vintertid. Du blir nødt til å stille den manuelt.

4. VÆRSTASJONENS FUNKSJONER

Husk at når du har installert og konfigurert enhetene, trenger sensorene omtrent 12 timer til å justere seg. Først da begynner de å vise pålitelige målinger på skjermen.

4.1 Temperatur og luftfuktighet:

Venstre del av skjermen viser temperatur og luftfuktighet utendørs. Innendørsenhet mottar informasjon fra utendørsenheten.

Høyre del av skjermen viser temperatur og luftfuktighet innendørs. Innendørsenheten bruker innebygde sensorer for å måle disse verdiene.

Etter temperaturen og luftfuktigheten vises en indikator hvorvidt disse verdiene synker ( ), forblir uendret ( ), her øker ( )

I tillegg vises maksverdiene og minimumsverdiene som har blitt målt. De målte maksverdiene for temperatur og luftfuktighet indikeres med «Hi» (høy), og minimumsverdiene indikeres av «Lo» (lav).

4.2 Månefase og lufttrykk

Midt på den nedre delen av skjermen vises månefasen og lufttrykket. Månefasen er tilknyttet den datoen du har valgt.

Lufttrykket måles av en av de innebygde sensorene i innendørsenheten.

Trykk flere ganger på knappen + på baksiden av innendørsenheten før å vise lufttrykket for de siste 12 timene.

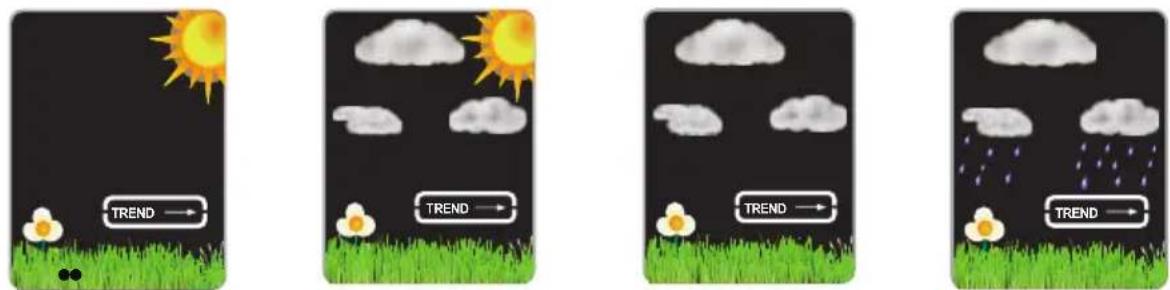

4.3 Værmelding

På midten av skjermen vises værmeldingen med diverse animasjoner:

sol delvis skyet overskyet regn

I kombinasjon med utendørsenheten og hvor raskt lufttrykket forandrer seg, kan følgende værmeldinger vises:

I tillegg viser enheten hvorvidt lufttrykket synker (TREND), forblir det samme (TREND) eller øker (TREND).

4.4 Utendørstemperatur og frostvarsel

Når varsel for utendørstemperatur er aktivert, avgis det en alarm når utendørstemperaturen overskrider en viss verdi du har stilt inn.

Slik stiller du verdiene for MAX og MIN for varselet for utendørstemperatur

1. Hold inne ALERT-knappen i 2 sekunder. Ordene «TEMP ALERTS» vises rett under utendørstemperaturen på skjermen, og den gjeldende innstillingen for MAX begynner å blinke.
2. Bruk + og - for å stille ønsket verdi for MAX, og trykk så raskt på ALERT-knappen
3. Bruk + og - for å stille ønsket verdi for MINIMUM, og trykk så raskt på ALERT-knappen
4. Verdiene for MIN og MAX er nå innstilt

Slik aktiverer/deaktiverer du varslingsfunksjonene:

Trykk gjentatte ganger raskt på ALERT-knappen for å aktivere eller deaktivere disse varslene:

• Hvis kun ordene «TEMP ALERTS» er opplyst sammen med varselikonet, er kun varselet for utendørstemperatur aktivert
• Disse varselfunksjonene er deaktiverte när disse indikatorene ikke vises

Bruk av varsel for utendørstemperatur:

• Så snart MIN- eller MAX er overskredet, begynner visningen for utendørstemperatur å blinke, og det avgis lange pipelyder i 5 sekunder
• Visningen for utendørstemperatur fortsetter å blinke og pipelydene gjentas hvert minutt helt til temperaturen er tilbake innenfor grensene du har angitt

5. ANDRE FUNKSJONER

5.1 Vekkerklokke

Under konfigureringen vises alarmtiden på øvre høyre del av skjermen. Her vises også alarmikonet när alarmen er aktivert.

Slik stiller du alarmtiden:

1. Hold inne ALARM-knappen i 2 sekunder, så begynner timeverdien for vekking å blinke
2. Bruk + og - for å stille timen for alarmen, og trykk så raskt på ALERT-knappen
3. Bruk + og - for å stille minuttene for alarmen, og trykk så raskt på ALERT-knappen
4. Alarmtiden er nå innstilt

Slik aktiverer/deaktiverer du alarmfunksjonene:

• Trykk raskt på ALARM-knappen for å få alarmikonet til å vises og aktivere alarmfunksjonen
• Trykk raskt på ALARM-knappen igjen for å deaktivere alarmfunksjonen. Alarmikonet forsvinner

Slik sjekker du alarmtiden:

1. Hold inne ALARM-knappen i 2 sekunder, så vises alarmtiden for vekking på skjermen og timeverdien blinker
2. Trykk 2 ganger på ALARM-knappen for å skjule alarmtiden

Bruke alarmen:

• Alarmen går på det innstilte tidspunktet og fortsetter i opptil 120 sekunder:
• De første 10 sekundene avgis det 1 pip per sekund
• De neste 10 sekundene avgis det 2 pip per sekund
• De neste 100 sekundene avgis det 4 pip per sekund
  Trykk på en tilfeldig knapp på baksiden av klokken for å stoppe alarmsignalet, eller trykk på
  SNOOZE/LIGHT på baksiden av værstasjonen for å utsette alarmen. Teksten «Zz» vises på øvre del av skjermen, og alarmen går igjen om 5 minutter
• Alarmen gjentas daglig helt til du trykker raskt på ALARM-knappen og alarmikonet forsvinner

5.2 Skjermbelysning

Med adapterstrøm:

• Trykk gjentatte ganger på SNOOZE/LIGHT-knappen på baksiden av værstasjonen for å velge mellom full styrke, halv styrke og av for skjermbelysningen.
• Den valgte innstillingen forblir i minnet helt til du trykker på SNOOZE/LIGHT-knappen på nytt

Med kun batteristrøm:

• Trykk raskt på SNOOZE/LIGHT-knappen på baksiden av værstasjonen for å slå på skjermbelysningen med full styrke.
• Skjermbelysningen slår seg av etter 10 sekunder for å spare batteriet.

6. SPESIFIKASJONER

Innendørs temperatur

område: 0 °C til 50 °C / 14 °F til 122 °F

presisjon: 0 °C til 40 °C: ±1 °C

40 °C til 50 °C: ±2 °C

Utendørs temperatur

område: -20 °C til 70 °C (-4 °F til 149 °F)

presisjon: 0 °C til 40 °C: ±1 °C

-20 °C til 0 °C og 40 °C til 70 °C: ±2 °C

Innendørs luftfuktighet

område: 20 % RF til 95 % RF

presisjon: 40–80 %: ±5 %

30–40 % og 80–90 %: ±8 %

20–30 % og 90–95%: måles ikke

Utendørs luftfuktighet

område: 20 % RF til 95 % RF

presisjon: 40–80 %: ±5 %

30–40 % og 80–90 %: ±8 %

20–30 % og 90–95%: måles ikke

Lufttrykk

område:600 hPa/mb til 1100 hPa/mb / 17,72 inHg til 32,48 inHg

presisjon:±5 hPa

Informasjon om strømadapteren:

Produsentens navn og adresse: Xing Yuan Electronics Co., Ltd, No.227 of Xiasha road, Shipai Town, 523350 Dongguan City

Modellreferanse: XY06J-0501000Q-EW

Inngangsspenning: 100–240 V AC

Inngang AC frekvens: 50/60 Hz

Ta alltid adapteren ut av stikkontakten før du rengjør innendørsenheten. Hvis du setter inn 2 batterier på baksiden av enheten, trenger du ikke å bekymre deg for å miste data.

Rengjør innendørsenheten med en fuktig klut. Bruk aldri sterke eller slipende rengjøringsmidler.

Utendørsenheten kan også tørkes av med en fuktig klut.

Værstasjonen trenger ikke vedlikehold. Men vi anbefaler at du bytter batteri minst én gang i året.

8. MILJ∅

Emballasjen:

Emballasjen til værstasjonen kan resirkuleres som papir.

Værstasjoner/batterier:

Produktet må ikke kastes i restavfallet. Produktet skal leveres inn på en miljøstasjon, slik at de elektriske og elektroniske komponentene kan resirkuleres.

Hvis det er mistanke om en systemfeil, skal du ta ut batteriene fra både innendørsenheten og utendørsenheten og ta ut adapteren fra stikkontakten. Vent i flere minutter, og sett så inn batteriene igjen og sett adapteren inn i stikkontakten. Hvis ikke dette løser problemet, kan du kontakte Alectos kundeservice på internett: www.alecto.nl

10. GARANTI

Alecto WS-1560 har garanti i 24 måneder fra kjøpsdatoen. Innenfor denne perioden garanterer vi kostnadsfri reparasjon av defekter som skyldes material- eller produksjonsfeil.

Dette skjer i henhold til importørens skjønn.

SLIK GJ∅R DU:

Hvis du oppdager en feil, skal du først lese brukerhåndboken eller besøke nettstedet til Alecto. Hvis du ikke finner noe tydelig svar i håndboken, skal du kontakte forhandleren som solgte værstasjonen.

Hvis det oppstår en feil, kan du returnere værstasjonen med en grundig og tydelig beskrivelse av problemet og en kvittering med dato til forhandleren, som enten sørger for rask reparasjon eller sender produktet tilbake til importøren.

GARANTIEN BLIR UGYLDIG I F∅LGENDE TILFELLER:

Ved feilaktig bruk, feil tilkoblinger, lekke og/eller feil installerte batterier. Ved uautoriserte endringer og/eller reparasjoner utført av tredjeparter. Hvis enheten har blitt transportert uten tilstrekkelige emballasje, og hvis enheten ikke har følge av dette garantikortet og kvitteringen.

Alt annet ansvar, spesielt i forbindelse med følgeskader, er ekskludert.
