BRUKSANVISNING D25323K DEWALT

4. Juster boredybden som vist.

6. Stop boring og fjern midterboret. Anbring

Flishugning og mejsling (fig. 1)

D25313, D25223, D25323, D25324 Gratulerer! Du har valgt et DEWALT-verktøy. Års erfaring gjennom produktutvikling og innovasjon gjør DEWALT til en av de mest pålitelige partene for profesjonelle brukere av elektrisk verktøy. Tekniske data D25313 D25223 D25323 D25324 Spenning V 230 230 230 230 Type 3 2 2 2 Inngangseffekt W 800 800 800 800 Ubelastet hastighet min

(støytrykknivå) dB(A) 85,4 88 85,4 85,4

1,5 1,5 3,5 3,5 Skruing uten slag Verdi vibrasjonsutslipp a

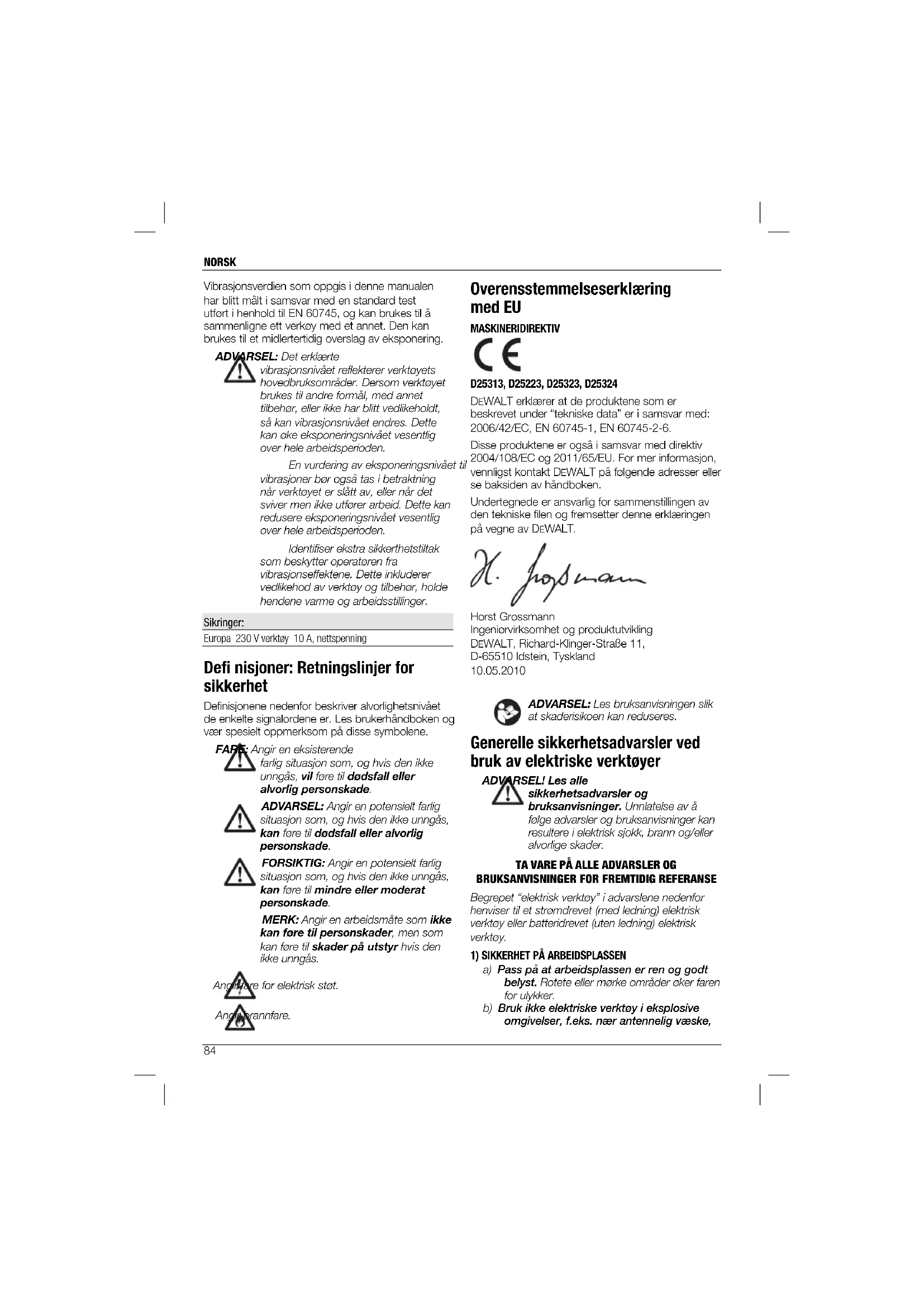

Vibrasjonsverdien som oppgis i denne manualen har blitt målt i samsvar med en standard test utført i henhold til EN 60745, og kan brukes til å sammenligne ett verkøy med et annet. Den kan brukes til et midlertertidig overslag av eksponering. ADVARSEL: Det erklærte vibrasjonsnivået reflekterer verktøyets hovedbruksområder. Dersom verktøyet brukes til andre formål, med annet tilbehør, eller ikke har blitt vedlikeholdt, så kan vibrasjonsnivået endres. Dette kan øke eksponeringsnivået vesentlig over hele arbeidsperioden. En vurdering av eksponeringsnivået til vibrasjoner bør også tas i betraktning når verktøyet er slått av, eller når det sviver men ikke utfører arbeid. Dette kan redusere eksponeringsnivået vesentlig over hele arbeidsperioden. Identifiser ekstra sikkerthetstiltak som beskytter operatøren fra vibrasjonseffektene. Dette inkluderer vedlikehod av verktøy og tilbehør, holde hendene varme og arbeidsstillinger. Sikringer: Europa 230 V verktøy 10 A, nettspenning Defi nisjoner: Retningslinjer for sikkerhet Definisjonene nedenfor beskriver alvorlighetsnivået de enkelte signalordene er. Les brukerhåndboken og vær spesielt oppmerksom på disse symbolene. FARE: Angir en eksisterende farlig situasjon som, og hvis den ikke unngås, vil føre til dødsfall eller alvorlig personskade. ADVARSEL: Angir en potensielt farlig situasjon som, og hvis den ikke unngås, kan føre til dødsfall eller alvorlig personskade. FORSIKTIG: Angir en potensielt farlig situasjon som, og hvis den ikke unngås, kan føre til mindre eller moderat personskade. MERK: Angir en arbeidsmåte som ikke kan føre til personskader, men som kan føre til skader på utstyr hvis den ikke unngås. Angir fare for elektrisk støt. Angir brannfare. Overensstemmelseserklæring med EU MASKINERIDIREKTIV D25313, D25223, D25323, D25324 DEWALT erklærer at de produktene som er beskrevet under “tekniske data” er i samsvar med: 2006/42/EC, EN 60745-1, EN 60745-2-6. Disse produktene er også i samsvar med direktiv 2004/108/EC og 2011/65/EU. For mer informasjon, vennligst kontakt DEWALT på følgende adresser eller se baksiden av håndboken. Undertegnede er ansvarlig for sammenstillingen av den tekniske filen og fremsetter denne erklæringen på vegne av DEWALT. Horst Grossmann Ingeniørvirksomhet og produktutvikling DEWALT, Richard-Klinger-Straße 11, D-65510 Idstein, Tyskland

ADVARSEL: Les bruksanvisningen slik at skaderisikoen kan reduseres. Generelle sikkerhetsadvarsler ved bruk av elektriske verktøyer ADVARSEL! Les alle sikkerhetsadvarsler og bruksanvisninger. Unnlatelse av å følge advarsler og bruksanvisninger kan resultere i elektrisk sjokk, brann og/eller alvorlige skader.

gass eller støv. Elektriske verktøyer produserer gnister som kan antenne støv eller gass. c) Barn og tilskuere skal holdes på god avstand ved bruk av elektriske verktøyer. Forstyrrelser kan forårsake at en mister oversikten.

2) SIKKERHET VED BRUK AV ELEKTRISITET

a) Støpslene på elektriske verktøy må passe i stikkontaktene. Endre aldri et støpsel. Bruk ikke tilpasningsstøpsler på jordede elektriske verktøy. Uendrede støpsler og stikkontakter som passer kravene, reduserer risikoen for elektrisk støt. b) Unngå å berøre jordede flater som rør, radiatorer, komfyrer og kjøleskap. Hvis kroppen er jordet, øker faren for elektrisk støt. c) Utsett ikke elektriske verktøy for regn eller fuktighet. Hvis vann kommer inn i et elektrisk verktøy, øker faren for elektrisk støt. d) Vær ikke hardhendt med ledningen. Bruk ikke ledningen til å bære, dra eller frakople det elektriske verktøyet. Hold ledningen på god avstand fra varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenviklede ledninger øker faren for elektrisk støt. e) Ved utendørs bruk av det elektriske verktøyet skal du bruke en skjøteledning som er beregnet på utendørs bruk. Bruk av ledning som er beregnet på utendørs bruk reduserer faren for elektrisk støt. f) Hvis du må bruke et elektrisk verktøy i fuktige omgivelser, bruk en strømkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter reduserer faren for elektrisk støt.

a) Vær oppmerksom, følg med på det du gjør, og bruk sunn fornuft når du bruker et elektrisk verktøy. Bruk ikke elektriske verktøy hvis du er trøtt eller sliten eller har brukt narkotika, alkohol eller legemidler. Et øyeblikks uoppmerksomhet er nok til å forårsake alvorlig personskade. b) Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk av verneutstyr som støvmasker, glidesikre sko, hjelm og hørselsvern der det trengs, reduserer faren for personskade. c) Unngå utilsiktet oppstarting. Påse at bryteren er i AV-posisjon før du kopler til strømmen og/eller batteripakken, samt tar opp eller bærer verktøyet. Hvis du bærer elektriske verktøy med fingeren på bryteren eller setter støpselet i stikkontakten mens bryteren er på, øker du faren for ulykker. d) Fjern eventuelle justeringsnøkler før du slår på det elektriske verktøyet. En skrunøkkel som er festet til en roterende del i det elektriske verktøyet, kan forårsake personskade. e) Strekk deg ikke for langt. Behold fotfestet og god balanse til enhver tid. Dette gir bedre kontroll over det elektriske verktøyet hvis det skulle oppstå en uventet situasjon. f) Kle deg skikkelig. Bruk ikke løstsittende klær eller smykker. Hold hår, klær og hansker på god avstand fra bevegelige deler. Løstsittende klær, smykker og langt hår kan sette seg fast i bevegelige deler. g) Hvis verktøyet har tilkopling for støvoppsamler eller støvavsug, skal du påse at disse er tilkoplet og brukes på riktig måte. Bruk av støvoppsamler kan redusere farer som er forbundet med støv.

4) BRUK OG BEHANDLING AV ELEKTRISKE VERKTØY

a) Forsér ikke det elektriske verktøyet. Bruk riktig elektrisk verktøy til jobben. Det riktige verktøyet gjør jobben bedre og tryggere og med den hastigheten som er det konstruert for. b) Bruk ikke det elektriske verktøyet hvis det ikke går an å slå bryteren av og på. Verktøy som ikke kan styres med bryteren, er farlig og må repareres. c) Ta støpselet ut av kontakten og/eller ta batteripakken ut av det elektriske verktøyet, før du foretar justeringer, bytter tilbehør eller legger det bort til oppbevaring. Slike forebyggende sikkerhetstiltak reduserer faren for at det elektriske verktøyet startes utilsiktet. d) Oppbevar elektriske verktøy utilgjengelig for barn, og la ikke personer som ikke er kjent med verktøyet eller disse anvisningene, bruke verktøyet. Elektriske verktøy er farlige i hendene på ukyndige brukere. e) Vedlikehold av elektriske verktøy. Se etter feiljusteringer eller binding i bevegelige deler, skadde deler eller andre ting som kan påvirke det elektriske verktøyets funksjonalitet. Hvis det elektriske verktøyet er skadet, skal det repareres før bruk. Mange ulykker forårsakes av dårlig vedlikeholdte elektriske verktøy. f) Sørg for at skjæreverktøy alltid er skarpe og rene. Med riktig vedlikeholdte skjæreverktøy med skarpe skjærekanter oppstår det sjeldnere bindinger. Slike verktøy er dessuten lettere å håndtere. g) Bruk det elektriske verktøyet, tilbehør, bits osv. i samsvar med disse anvisningene.NORSK

Ta også hensyn til arbeidsforholdene og jobben som skal utføres. Det kan være farlig å bruke det elektriske verktøyet til andre oppgaver enn det som er tiltenkt.

a) Service på det elektriske verktøyet skal utføres av en kvalifisert servicetekniker som utelukkende bruker originale reservedeler. Slik sørger du for å ivareta det elektriske verktøyets sikkerhet. Ekstra spesifi kke sikkerhetsregler for roterende borhammere

• Bruk hørselsvern. Eksponering mot støy kan føre til tap av hørsel.

• Bruk hjelpehåndtakene som følger med maskinen. Tap av kontroll kan føre til personskade.

• Hold det elektriske verktøyet i isolerte gripeoverflater når du utfører operasjoner hvor kutteverktøyet kan komme i kontakt med skjulte ledninger eller egen ledning. Kontakt med en strømførende ledning vil føre til at eksponerte metalldeler til verktøyet også blir strømførende, og kan gi operatøren støt.

• Bruk klemmer eller en annen praktisk metode for å feste og støtte arbeidsstykket til en stabil plattform. Det er ikke stabilt nok å holde arbeidsstykket med hånden eller mot kroppen din. Dette kan føre til at du mister styringen.

• Bruk vernebriller eller annen øyebeskyttelse. Hamring fører til at spon kan fly av gårde. Flygende spon kan føre til permanent øyeskade. Bruk støvmaske eller åndedrettsvern under bruk som genererer støv. Hørselvern er nødvendig for de fleste bruksområder.

• Ha hele tiden et godt grep på verktøyet. Ikke forsøk å bruke dette verktøyet uten å holde det med begge hender. Vi anbefaler å bruke sidehåndtaket hele tiden. Dersom dette verktøyet brukes med bare én hånd, vil det føre til at du mister kontrollen. Det kan også være farlig å bryte gjennom eller støte på harde materialer, som f.eks. armeringsjern. Fest sidehåndtaket godt før bruk.

• Ikke bruk dette verktøyet over lengre tid. Vibrasjoner forårsaket av hammeren kan være skadelig for hender og armer. Bruk hansker for å få ekstra demping, og begrens eksponeringen ved å ta jevnlige hvilepauser.

• Ikke overhal bits selv. Reparasjon av meisler må utføres av en autorisert spesialist. En feil reparert meisel kan føre til personskader.

• Bruk hansker når du bruker verktøyet eller bytter bits. De eksponerte metalldelene på verktøyet og tilbehøret kan bli ekstremt varme under drift. Små materialbiter som faller av kan skade ubeskyttede hender.

• Ikke legg verktøyet ned før bitsen har stanset helt. Bits i bevegelse kan føre til personskader.

• Ikke slå bits som har kjørt seg fast med en hammer for å løsne den. Metallbiter eller materialspon kan løsne og føre til personskader.

• Lett slitt meisel kan slipes opp.

• Hold strømkabelen bort fra den roterende bitsen. Ikke vikle kabelen rundt kroppsdeler. En elektrisk kabel viklet rundt en roterende bits kan føre til personskader og tap av kontroll. Øvrige farer Følgende farer er uløselig knyttet til bruken av roterende hammere: – Skader som skyldes berøring av de roterende delene eller varme deler på verktøyet. Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan unngås. Disse er: – Hørselsskader. – Fare for å klemme fingrene når man bytter tilbehøret. – Helsefarer som skyldes innånding av støv som oppstår ved arbeid i betong og/eller murverk. Merking på verktøyet Følgende piktogrammer vises på verktøyet: Les instruksjonshåndboken før bruk. Bruk hørselsvern. Bruk vernebriller. DATOKODE PLASSERING (FIG. 1) Datokoden (n), som også inkluderer produksjonsåret, er trykket på huset. Eksempel: 2012 XX XX ProduksjonsårNORSK

• Kontroller skader på verktøyet, deler eller tilbehør som kan ha oppstått under transport.

• Ta deg tid til å lese grundig gjennom og forstå denne håndboken før bruk. Beskrivelse (fi g. 1) ADVARSEL: Aldri modifiser elektroverktøyet eller noen del av det. Dette kan føre til materiell- eller personskader. a. Bryter for variabel hastighet b. Aktiv vibrasjonskontroll (kun D25223, D25323 og D25324) c. Glidebryter forover / revers d. Modusvelger e. Sikkerhetslås f. Verktøyholder / låsekrage g. Støvdeksel h. Dybdejusteringsstang

• Dette apparatet er ikke ment for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap, med mindre de får tilsyn av en person ansvarlig for deres sikkerhet. Barn skal aldri forlates alene med dette produktet. AKTIV VIBRASJONSKONTROLL (FIG. 1) (KUN D25223, D25323 OG D25324) Den aktive vibrasjonskontrollen nøytraliserer returvibrasjon fra hammermekanismen. Reduksjon av hånd- og armvibrasjon gjør det mer behagelig å bruke verktøyet over lengre tid, og forlenger verktøyets brukstid. For best vibrasjonskontroll holdes verktøyet med én hånd på hovedhåndtaket (m) og den andre hånden på sidehåndtaket (i). Bruk akkurat så hardt press at hammeren er omtrent i mellomslaget. Hammeren trenger bare akkurat nok press for å aktivere den aktive vibrasjonskontrollen. Dersom det brukes for stort press, vil ikke verktøyet bore eller meisle noe raskere, og den aktive vibrasjonskontrollen aktiveres ikke. MOMENTKLØTSJ Alle roterende borhammere er utstyrt med en momentkløtsj som reduserer den maksimale momentreaksjonen som overføres til operatøren i tilfelle en et bor kjøres fast. Denne funksjonen forhindrer også at giringen og den elektriske motoren stanser. Momentgrensekløtsjen er fabrikkinnstilt og kan ikke justeres. Sikkerhet ved bruk av elektrisitet Den elektriske motoren er blitt konstruert for kun én spenning. Kontroller alltid at strømforsyningen samsvarer med spenningen på merkeskiltet. Denne DEWALT-laderen er dobbeltisolert i samsvar med EN 60745. Det er derfor ikke påkrevd å bruke jordledning. Hvis ledningen er skadet må den skiftes ut med en spesialledning som kun er tilgjengelig gjennom DEWALTS serviceorganisasjon. Bruk av skjøteledning Hvis man trenger en skjøteledning, bruk en godkjent 3-leder skjøteledning egnet for verktøyets strømforbruk (se tekniske data). Minimum størrelse på lederen er 1,5 mm

ADVARSEL: For å redusere faren for personskader, slå av enheten og koble maskinen fra strømforsyningen før du installerer eller tar av utstyr, før justering eller skifte av oppsett, eller når du foretar reparasjoner. Forsikre deg om at utløserbryteren er stillingen AV. En utilsiktet oppstart kan føre til personskader. Velge driftsmodus (fi g. 2) D25313, D25323, D25324 Verktøyet kan brukes i følgende driftsmodus: Rotasjonsboring: For skrutrekkingsanvendelser og for boring i stål, tre og plast. Hammerboring: For boring i betong- og murverk. Kun hamring: For lett oppflising, meisling og rivearbeider. I denne modusen kan verktøyet også brukes som en brekkstang for å frigjøre et fastkjørt bor. Bitrotasjon: Ikke-virksom posisjon som kun brukes for å rotere en flat meisel i ønsket posisjon. D25223 Verktøyet kan brukes i følgende driftsmodus: Rotasjonsboring: For skrutrekkingsanvendelser og for boring i stål, tre og plast. Hammerboring: For boring i betong- og murverk. Bitrotasjon: Ikke-virksom posisjon som kun brukes for å rotere en flat meisel i ønsket posisjon. Kun hamring: For lett oppflising, meisling og rivearbeider. I denne modusen kan verktøyet også brukes som en brekkstang for å frigjøre et fastkjørt bor.

2. Frigjør sikkerhetslåsen og kontroller at

modusvelgerbryteren er låst på plass. ADVARSEL: Velg ikke driftsmodus når verktøyet er i gang. Stille inn meislingsposisjon (fi g. 2) Meiselen kan stilles inn og låses i 51/52 ulike posisjoner.

1. Roter modusvelgerbryteren (d) til den peker på

bitrotasjon-symbolet.

Innsetting og fjerning av SDS Plus

-tilbehør (fi g. 3) Dette verktøyet bruker SDS Plus

-bitkjeft). Vi anbefaler å kun bruke profesjonelt tilbehør.

1. Rengjør og smør bitkjeften.

2. Før bitkjeften inn i verktøyholderen/låsekragen

4. Trekk i bitsen for å kontrollere at den er helt låst.

Hamre-funksjonen krever at bitsen kan bevege seg aksialt flere centimetre når den er låst i verktøyholderen.

5. For å fjerne bitsen, trekker du tilbake chuck-

låsekragen (f) og trekker ut bitsen. ADVARSEL: Bruk alltid hansker når du skifter tilbehør. De eksponerte metalldelene på verktøyet og tilbehøret kan bli ekstremt varmt under drift. Feste sidehåndtaket (fi g. 4) Sidehåndtaket (i) kan festes både for venstre- og høyrehendte brukere. ADVARSEL: Ikke bruk verktøyet uten at sidehåndtaket er skikkelig montert.

1. Løsne sidehåndtaket.

2. For høyrehendte brukere: Skyv

sidehåndtaksklemmen over kragen bak verktøyholderen, med håndtaket mot venstre. For venstrehendte brukere: Skyv sidehåndtaksklemmen over kragen bak verktøyholderen, med håndtaket mot høyre.

3. Roter sidehåndtaket til ønsket posisjon, og

stram håndtaket. Stille boredybde (fi g. 5)

1. Sett inn ønsket bor som beskrevet over.NORSK

2. Press inn dybdestoppklemmen (j) og hold den

3. Før dybdejusteringsstangen (h) gjennom hullet i

4. Juster boredybden som vist.

5. Frigjør dybdestoppklemmen.

2. Skyv glidebryteren forover/revers (c) til høyre for

revers (venstrehendte) rotasjon. ADVARSEL: Vent alltid til motoren har stoppet helt før du skifter rotasjonsretning. Innsetting av chuckadapter og chuck (selges separat)

-bits. ADVARSEL: Bruk aldri standardchucker i hammerboringsmodus. Konsulter din forhandler for ytterligere informasjon om egnet ekstrautstyr. Bytte verktøyholderen med chucken (fi g. 1) D25324

1. Drei låsekragen (k) i opplåsingsposisjonen og

trekk av verktøyholderen/låsekragen (f).

3. For å skifte ut chucken med verktøyholderen,

må du først fjerne chucken på samme måte som verktøyholderen ble fjernet. Sett på verktøyholderen på samme måte som chucken ble plassert. ADVARSEL: Bruk aldri standardchucker i hammerboringsmodus. Skifte støvdeksel (fi g. 3) Støvdekselet (g) forhindrer at det trenger støv inn i mekanismen. Dersom støvdekselet er slitt, må det skiftes umiddelbart.

1. Trekk tilbake låsekragen til verktøyholderen (f) og

trekk av støvdekselet (g).

2. Monter det nye støvdekselet.

3. Frigjør låsekragen til verktøyholderen.

BRUK Bruksanvisning ADVARSEL:

• Ta alltid hensyn til sikkerhetsinstruksjonene og gjeldende reguleringer.

• Vær oppmerksom på plassering av røropplegg og ledningsnett.

• Bruk bare lett trykk på verktøyet (ca. 5 kg). Overdreven makt gjør ikke boringen raskere, men reduserer ytelsen til verktøyet, og kan føre til at det får kortere levetid.

• Ikke bor eller kjør for dypt, ellers kan støvdekselet skades.

• Hold alltid verktøyet godt fast med begge hender og sikre en sikker slagstilling (fig. 7). Bruk alltid verktøyet med sidehåndtaket skikkelig montert. Korrekt plassering av hendene (fi g. 1, 7) ADVARSEL: For å redusere faren for personskade, skal man ALLTID ha hendene i korrekt posisjon, som vist. ADVARSEL: For å redusere faren for personskade, skal man ALLTID holde godt fast, for å være forberedt på en plutselig reaksjon. Korrekt plassering av hendene krever én hånd på sidehåndtaket (i), med den andre hånden på hovedhåndtaket (m). Overbelastningsklutsj Hvis drillen kjører seg fast, brytes drevet til borspindelen av overbelastningsklutsjen. På grunn av de kreftene som oppstår, må maskinen alltid holdes godt fast med begge hender, og sørg for at du står støtt. Slå på og av (fi g. 1)

1. For å bruke verktøyet, trykk bryteren for variabel

hastighet (a). Trykket som utøves på bryteren for variabel hastighet avgjør hastigheten til verktøyet.

2. For å stoppe verktøyet, slipp bryteren.NORSK

3. For å låse verktøyet i av-posisjon, må du skyve

hammerboringsposisjonen.

2. Sett inn det egnede boret.

MERK: For beste resultat, må du bruke høykvalitetsbits med karbid-tupp.

3. Juster sidehåndtaket (i) etter behov.

hammerboringsposisjonen.

2. Juster sidehåndtaket (i) etter behov.

3. Sett inn det egnede kjerneboret.

4. Monter senterdrillen i kjerneboret.

5. Plasser senterdrillen på korrekt sted og trykk

bryteren for variabel hastighet (a). Bor til kjernen trenger gjennom betongen ca. 1 cm.

6. Stopp boringen og fjern senterdrillen. Sett

kjerneboret tilbake i hullet og fortsett boringen.

7. Når du borer gjennom en struktur som er

tykkere enn dybden til kjerneboret, må du regelmessig rive løs den runde sylinderen med betong eller kjernen inne i boret. For å unngå uønsket løsriving av betong rundt hullet, må du først bore et hull med diameteren til senterdrillen helt gjennom strukturen. Bor deretter kjernehullet halvveis fra hver side.

8. Slå alltid av verktøyet når du er ferdig med

arbeidet og før du trekker ut strømmen. Rotasjonsboring (fi g. 1)

3. Fortsett som beskrevet for hammerboring.

2. Velg rotasjonsretning.

3. Før inn den spesielle SDS Plus

kjører skruer med spor, må du alltid bruke bits med en føringskrage.

5. Trykk forsiktig på bryteren for variabel hastighet

(a) for å forhindre skade på skruehodet. I revers (venstrehendte) rotasjon, reduseres automatisk hastigheten på verktøyet for enkel fjerning av skruer.

6. Når skruen er plan med arbeidsstykket, må

du frigjøre bryteren for variabel hastighet for å unngå at skruehodet penetrerer arbeidsstykket. Oppfl ising og meisling (fi g. 1)

2. Sett inn egnet meisel og roter det for hånd for å

låse det i én av de 51/52 posisjonene.

3. Juster sidehåndtaket (i) etter behov.

4. Slå på verktøyet og begynn arbeidet.

5. Slå alltid av verktøyet når du er ferdig med

arbeidet og før du trekker ut strømmen. ADVARSEL:

• Ikke bruk dette verktøyet til å blande eller pumpe lettantennelige eller eksplosive væsker (lettbensin, alkohol etc.).

• Ikke bland eller rør brennbare væsker merket tilsvarende. VEDLIKEHOLD Ditt DEWALT elektriske verktøy er designet for å virke over en lang tidsperiode med et minimum av vedlikehold. Kontinuerlig tilfredsstillende drift avhenger av tilfredsstillende stell av verktøyet og regelmessig renhold. ADVARSEL: For å redusere faren for personskader, slå av enheten og koble maskinen fra strømforsyningen før du installerer eller tar av utstyr, før justering eller skifte av oppsett, eller når du foretar reparasjoner. Forsikre deg om at utløserbryteren er stillingen AV. En utilsiktet oppstart kan føre til personskader.NORSK

• Brukeren kan ikke utføre service på denne maskinen. Bring verktøyet til en autorisert DEWALT-reparatør etter ca. 40 timers bruk. Hvis det oppstår problemer før dette, ta kontakt med en autorisert DEWALT-reparatør.

• Verktøyet vil automatisk slå seg av når karbonbørstene er slitt. Motorbørster DEWALT bruker et avansert børstesystem som stanser drillen automatisk når børstene er utslitt. Dette forhindrer alvorlig skade på motoren. Nye børster er tilgjengelig hos godkjente D EWALT servicesentre. Bruk alltid identiske reservedeler. Smøring Ditt elektriske verktøy trenger ikke ekstra smøring. Tilbehør og tilleggsutstyr må regelmessig smøres rundt SDS Plus

-utstyret. Rengjøring ADVARSEL: Blås skitt og støv ut av hovedhuset med tørr luft når skitt samles inne i og rundt luftåpningene. Bruk godkjent øyebeskyttelse og godkjent støvmaske når du utfører denne prosedyren. ADVARSEL: Aldri bruk løsemidler eller sterke kjemikalier for å rengjøre ikke- metalliske deler av verktøyet. Disse kjemikaliene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild såpe. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske. Tilleggsutstyr ADVARSEL: Bruk av annet tilleggsutstyr enn det som tilbys av kan være farlig, ettersom dette ikke er testet sammen med dette verktøyet. For å redusere faren for skader, bør kun tilleggsutstyr som er anbefalt av DEWALT brukes til dette produktet. Ulike typer SDS Plus

-bor og meisler leveres som tilleggsutstyr. Konsulter din forhandler for ytterligere informasjon om egnet ekstrautstyr. Miljøvern Separat innsamling. Dette produktet skal ikke kastes sammen med vanlig husholdningsavfall. Hvis du en dag finner ut at D EWALT-produktet må skiftes eller du ikke lenger har bruk for det, skal du ikke kaste det sammen med det vanlige husholdningsavfallet. Sørg for at produktet innsamles separat. Separat innsamling av brukte produkter og pakkematerialer gjør det mulig å gjenvinne materialer og bruke dem på nytt. Gjenbruk av gjenvunne materialer reduserer forurensning og etterspørselen etter råvarer. Lokale forskrifter kan inneholde bestemmelser om separat innsamling av elektriske produkter fra hjemmet, ved søppelfyllinger eller hos forhandleren når du kjøper et nytt produkt. DEWALT har et anlegg for innsamling og gjenvinning av DEWALT-produkter som ikke kan brukes lenger. Send produktet til et autorisert servicesenter som kan samle inn produkter på dine vegne og anvende denne tjenesten. Finn nærmeste autoriserte servicesenter ved å ta kontakt med nærmeste D EWALT-kontor på adressen som er oppført i denne brukerhåndboken. Du finner også en liste over autoriserte servicesentre for DEWALT og utførlig informasjon om service og kontaktpersoner på Internett på www.2helpU.com.NORSK

GARANTI DEWALT er overbevist om kvaliteten på produktene sine og tilbyr en enestående garanti for profesjonelle brukere av produktet. Denne garantierklæringen kommer i tillegg til, og har på ingen måte negativ innvirkning på, dine kontraktsmessige rettigheter som profesjonell bruker eller på dine lovfestede rettigheter som privat, ikke-profesjonell bruker. Garantien er gyldig innen områdene tilhørende medlemslandene i den Europeiske Union (EU) og det Europeiske Frihandelsområdet (EFTA).

• 30-DAGERS RISIKOFRI TILFREDSHETSGARANTI • Dersom du ikke er helt tilfreds med ytelsen til ditt D EWALT-verktøy, kan du ganske enkelt returnere det innen 30 dager, komplett med alle de originale komponentene slik du kjøpte det, til innkjøpsstedet for å få full refusjon. Produktet må ha blitt utsatt for rimelig slitasje og kvittering må fremvises.

• ET ÅRS GRATIS SERVICEKONTRAKT • Dersom du har behov for vedlikehold eller service på ditt DEWALT-verktøy i de første 12 månedene etter kjøpet, får du 1 service gratis. Den vil gjennomføres gratis hos en autorisert DEWALT reparatør. Kvittering må fremvises. Inkluderer arbeid. Ekskluderer tilbehør og reservedeler såfremt disse ikke sviktet under garantien.

• ET ÅRS FULL GARANTI • Dersom ditt D EWALT-produkt blir defekt på grunn av material- eller produksjonsfeil innen 12 måneder fra kjøpsdato, garanterer

EWALT å bytte ut alle defekte deler vederlagsfritt eller – etter vårt skjønn – å erstatte enheten vederlagsfritt, forutsatt at:

• Produktet ikke har blitt feilaktig anvendt;

• Produktet har blitt utsatt for rimelig slitasje;

• Reparasjoner ikke er blitt forsøkt av uautoriserte personer;
