BRUGSANVISNING D25323K DEWALT

Dansk (oversat fra original brugsvejledning) 4

Du har valgt et DEWALT-værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT én af de mest pålidelige partnere for professionelle brugere af elværktøj.

Tekniske data

	D25313	D25223	D25323	D25324
Spænding	V		230		230
Type		3	2	2	2
Effektforbrug	W	800	800	800	800
Tomgangshastighed	min^-1	0–1.150	0–1.150	0–1.150	0–1.150
Omdrejningstal under belastning	min^-1	0–830	0–830	0–830	0–830
Slødenergi
Hammerboring	J	0–3,1	3,1	0–3,1	0–3,1
Mejsling	J	0–3,4	3,4	0–3,4	0–3,4
Maksimal borekapacitet i stål/træ/beton	mm	13/30/26	13/30/26	13/30/26	13/30/26
Mejslingspositioner		51	52	51	51
Kerneboringskapacitet i blød mursten	mm	65	65	65	65
Værktøjsholder		SDS Plus ^96	SDS Plus ^96	SDS Plus ^96	SDS Plus ^96
Kravediameter	mm	54	54	54	54
Vægt	kg	3,0	3,3	3,4	3,5
L_hydtryk (lydtryk)	dB(A)	85,4	88	85,4	85,4
K_hydtryk usikkerhed	dB(A)	3,3	3,9	3,3	3,3
L_hydeffekt (lydeffekt)	dB(A)	99,4	99	99,4	99,4
K_hydtryk usikkerhed lydeffekt	dB(A)	3,3	3,9	3,3	3,3

Samlet vibrationsværdi (triaxvektorsum) bestemt i henhold til EN 60745:

Boring i metal
Vibrationsemissionsværdi a_h,D =	m/s^2	3,0	< 2,5	< 2,5	< 2,5
Usikkerhed K =	m/s^2	1,6	1,5	1,5	1,5
Boring i beton
Vibrationsemissionsværdi a_h,HD =	m/s^2	18,0	9,6	10,5	10,5
Usikkerhed K =	m/s^2	1,7	1,5	1,5	1,5
Mejsling
Vibrationsemissionsværdi a_h,Cheq =	m/s^2	18,0	6,4	10,5	10,5
Usikkerhed K =	m/s^2	1,5	1,5	3,5	3,5
Skruning uden slag
Vibrationsemissionsværdi a_h =	m/s^2	< 2,5	< 2,5	< 2,5	< 2,5
Usikkerhed K =	m/s^2	1,5	1,5	1,5	1,5

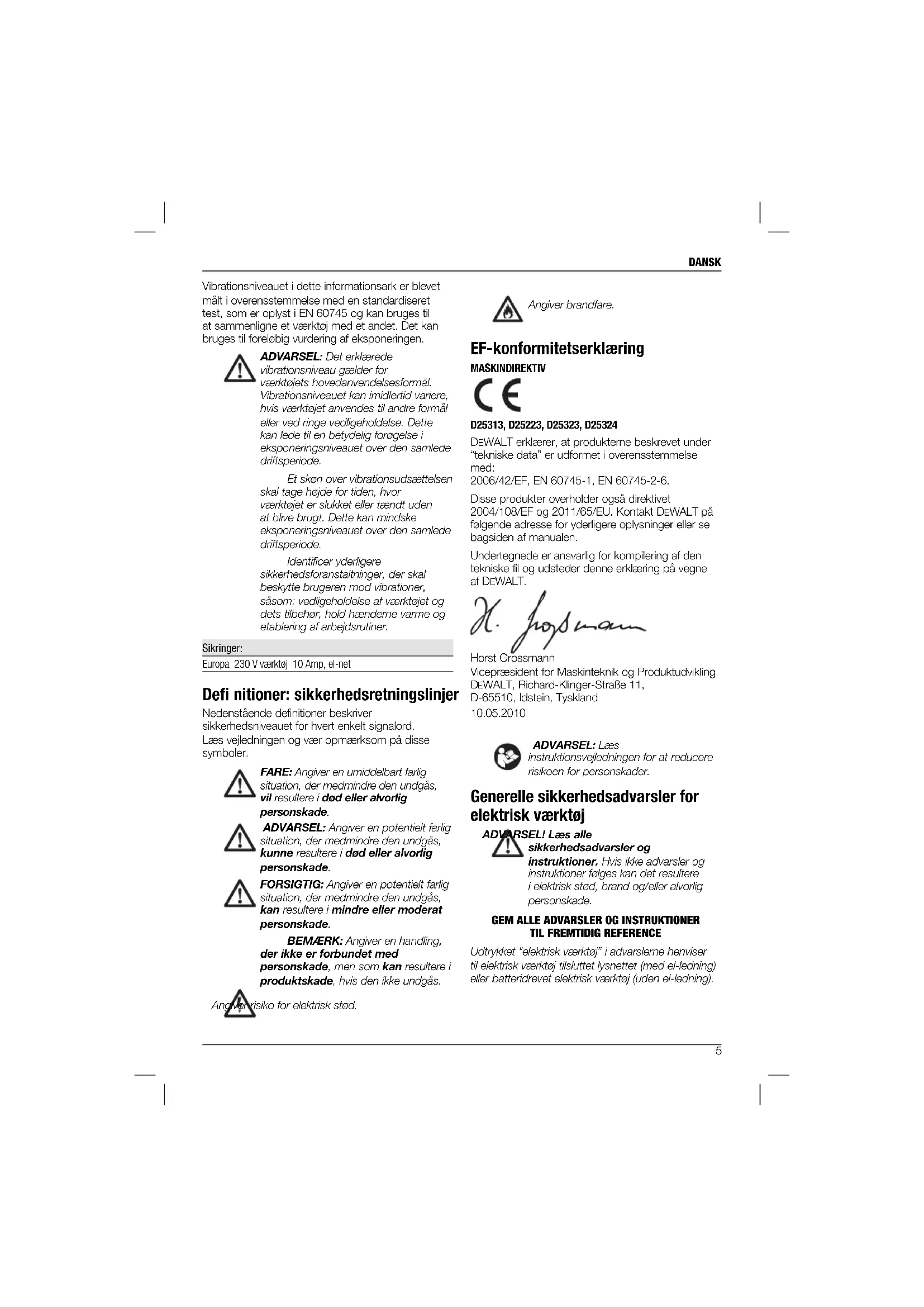

Vibrationsniveauet i dette informationsark er blevet målt i overensstemmelse med en standardiseret test, som er oplyst i EN 60745 og kan bruges til at sammenligne et værktoj med et andet. Det kan bruges til forelobig vurdering af eksponeringen.

ADVARSEL: Det erklærede

vibrationsniveau gælder for

værktøjets hovedanvendelsesformål.

Vibrationsniveauet kan imidlertid variere, hvis værktøjet anvendes til andre formål eller ved ringe vedligeholdelse. Dette kan lede til en betydelig forøgelse i eksponeringsniveauet over den samlede driftsperiode.

Et skøn over vibrationsudsættelsen skal tage højde for tiden, hvor værktojet er slukket eller tændt uden at blive brugt. Dette kan mindske eksponeringsniveauet over den samlede driftsperiode.

Identifier yderligere sikkerhedsforanstaltninger, der skal beskytte brugeren mod vibrationer, såsom: vedligeholdelse af værktojet og dets tilbehør, hold hænderne varme og etablering af arbejdsrutiner.

Sikringer:

Europa 230 V værktøj 10 Amp, el-net

Defi nitioner: sikkerhedsretningslinjer

Læs vejledningen og vær opmærksom på disse symboler.

FARE: Angiver en umiddelbart farlig situation, der medmindre den undgås, vil resultere i død eller alvorlig personskade.

ADVARSEL: Angiver en potentielt farlig situation, der medmindre den undgås, kunne resultere i død eller alvorlig personskade.

FORSIGTIG: Angiver en potentielt farlig situation, der medmindre den undgås, kan resultere i mindre eller moderat personskade.

BEMÆRK: Angiver en handling, der ikke er forbundet med personskade, men som kan resultere i produktskade, hvis den ikke undgås.

Anqiven risiko for elektrisk stød.

Angiver brandfare.

EF-konformitetserklæring

MASKINDIREKTIV

D25313, D25223, D25323, D25324

DEWALT erklærer, at produkterne beskrevet under "tekniske data" er udformet i overensstemmelse med: 2006/42/EF, EN 60745-1, EN 60745-2-6.

Disse produkter overholder også direktivet 2004/108/EF og 2011/65/EU. Kontakt DEWALT på følgende adresse for yderligere oplysninger eller se bagsiden af manualen.

Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af DEWALT.

Horst Grossmann

Vicepræsident for Maskinteknik og Produktudvikling DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Tyskland

10.05.2010

ADVARSEL: Laes

instruktionsvejledningen for at reducere risikoen for personskader.

Generelle sikkerhedsadvarsler for elektrisk værktøj

ADVARSEL! Læs alle

instruktioner. Hvis ikke advarsler og instruktioner følges kan det resultere i elektrisk stød, brand og/eller alvorlig personskade.

GEM ALLE ADVARSLER OG INSTRUKTIONER TIL FREMTIDIG REFERENCE

Udtrykket "elektrisk værktoj" i advarsleme henviser til elektrisk værktoj tilsluttet lysnettet (med el-ledning) eller batteridrevet elektrisk værktoj (uden el-ledning).

DANSK

1) SIKKERHED I ARBEJDSOMRÅDET

a) Sørg for, at arbejdsområdet er rent og vel oplyst. Rodede eller mørke områder giver anledning til ulykker.
b) Undlad at benytte elektrisk værktoj i en eksplosionsfarlig atmosfære, f.eks. ved tilstedeværelse af brændbare væsker, gasser eller støv. Elektrisk værktoj skaber gnister, der kan antænde støvet eller dampene.
c) Hold børn og omkringstående på afstand når der anvendes elektrisk værktøj. Distraktioner kan medføre, at du mister kontrollen.

2) ELEKTRISK SIKKERHED

a) Stik på elektrisk værktoj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktoj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stød.
b) Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stod, hvis din krop er jordforbundet.
c) Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj oges risikoen for elektrisk stod.
d) Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger oger risikoen for elektrisk stod.
e) Når elektrisk værktøj benyttes udendørs skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning der er egnet til udendørs brug reducerer risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød.

3) PERSONLIG SIKKERHED

a) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, når du benytter et elektrisk værktoj. Brug ikke elektrisk værktoj, når du er træt eller påvirket af narkotika, alkohol eller medicin. En ojebliks uopmærksomhed

under anvendelse af et elektrisk værktoj kan forårsage alvorlig personskade.

b) Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller hørevæm, brugt når omstændighederne foreskriver det, reducerer omfanget af personskader.

c) Undgå utilsigtet opstart. Sørg for at der er slukket for kontakten inden værktøjet tilsluttes stromkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes når kontakten er tændt, giver det anledning til ulykker.

d) Fjern eventuelle justerings- eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning til personskade.

e) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktoj når uventede situationer opstår.

i) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Lostsiddende toj, smykker eller langt hår kan blive fanget i bevægelige dele.

g) Hvis der anvendes støvudsugnings- eller -opsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af stovopsamlingsudstyr kan begrænse farer forårsaget af støv.

4) ANVENDELSE OG VEDLIGEHOLDELSE AF ELEKTRISK VÄERKT∅J

a) Undlad at bruge magt over for det elektriske værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnet til.
b) Undlad at benytte elektrisk værktoj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktoj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres.
c) Træk stikket ud af stikkontakten og/ eller batterienheden fra det elektriske værktoj, før det elektriske værktoj justeres, dets tilbehør udskiftes eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for at værktojet startes utilisigtet.
d) Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer som ikke er bekendt med dette

DANSK

elektriske værktøj eller disse instruktioner at betjene værktojet. Elektrisk værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf.

e) Vedligeholdelse af elektrisk værktøj. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdt værktøj.

f) Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre.

g) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.

5) SERVICE

a) Elektrisk værktoj skal serviceres af en kvalificeret servicetekniker som udelukende benytter identiske reservedele. Derved sikres at værktojets driftssikkerhed opretholdes.

Yderligere specifi kke sikkerhedsregler for roterende hamre

- Brug hørebeskyttelse. Støjeksponering kan forårsage høreskader.

- Brug de ekstra håndtag, der følger med værktøjet. Manglende kontrol kan medføre personskade.

- Hold elværktøjet på de isolerede håndtagsflader, når der skal saves i emner, hvor skæreværktøjet kan berøre skjulte ledninger eller sit eget kabel. Kontakt med en strømforende ledning vil gøre blotlagte metaldele på værktøjet strømforende og give stod til brugeren.

- Brug klemmer eller andre praktiske metoder til at fastgøre og støtte arbejdsemnet til et stabilt underlag. Det er ustabilt at holde arbejdsemnet i hånden eller mod kroppen og kan medføre manglende kontrol.

- Anvend sikkerhedsbriller eller anden øjenbeskyttelse. Under betjening af hammeren kan der hvirvle savsmuld rundt. Flyvende

partikler kan forårsage permanent øjenskade. Brug en støvmaske eller et åndedrætsvæm til støvfrembringende handlinger. ∅rebeskyttelse vil være nødvendigt under de fleste betjeninger.

- Hold godt fast på værktøjet hele tiden. Forsøg ikke at betjene værktøjet uden at holde det med begge hænder. Det anbefales altid at anvende sidehåndtaget. Betjening af værktøjet med én hånd kan medføre manglende kontrol. Det kan også udgøre en fare at bryde igennem eller støde på hårde materialer, såsom en armeringsstang. Fastgør sidehåndtaget godt før brug.

- Betjen ikke værktøjet i længere tid ad gangen. Vibration som folge af hammerens bevægelse kan medføre skade på dine hænder og arne. Anvend handsker som en ekstra pude og begræns udsættelsen ved at tage mange pauser.

- Forsøg ikke selv at reparere dele. Mejselreparation bør udføres af en autoriseret specialist. Ukorrekt reparerede mejsler kan forårsage personskade.

- Anvend handsker, når du betjener værktøjet eller skifter delene. Blotlagte metaldele på værktøjet og delene kan blive ekstremt varme under betjening. Små dele af odelagt materiale kan skade bare hænder.

- Læg aldrig værktøjet fra dig, før delene er helt stoppet. Det kan forårsage personskade at fjerne delene.

- Mejsler, der er en smule slidte, kan hvæsses ved hjælp af slibning.

- Hold strømledningen borte fra den roterende del. Vikl ikke ledningen om kroppen. En elektrisk ledning, der er bundet om en roterende del, kan forårsage personskade og manglende kontrol.

Restrisici

Følgende risici er forbundet med brugen af en roterende hammer:

- Skader forårsaget af berøring af de roterende dele eller varme dele på værktojet.

På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:

- Hørenedsættelse.

DANSK

• Risiko for at få fingrene i klemme ved udskiftning af tilbehøret.
• Sundhedsfarer forårsaget ved indånding af støv, der dannes, när der arbejdes i beton og/eller murværk.

Mærkning på værktøjet

Følgende piktogrammer er vist på værktojet:

Læs vejledningen for brug.

Bær hørevæm.

Brug ojevaern.

DATOKODEPOSITION (FIG. 1)

Datokoden (n), der også inkluderer produktionsåret, er tryk på huset.

Eksempel:

2012 XX XX

Produktionsår

Pakkens indhold

Pakken indeholder:

1 Kraftigt roterende hammerbor
1 Sidehändtag
1 Dybdejusteringsstang
1 Kasse
1 Nøglelos patron (kun D25324)
1 Brugsvejledning
1 Eksplosionstegning

• Kontrollér for eventuelle skader på værktøjet, dele og tilbehør, der kan være opstået under transport.

- Tag dig tid til at læse denne vejledning grundigt og forstå den før betjening.

ADVARSEL: Modificér aldrig elektrisk værktøj eller nogle dele heraf. Det kan medføre materiel- eller personskade.

b. Aktiv vibrationskontrol (kun D25223, D25323 og D25324)

c. Forlæns / baglæns-skyder

d. Funktionsvælger

e. Sikkerhedslås
f. Værktøjsholder / låsemuffe
g. Støvdæksel
h. Dybdejusteringsstift
i. Sidehändtag
j. Dybdestopklemme
k. Låsekrave (kun D25324)
I. Patron (kun D25324)
m. Hovedhåndtag

TILSIGTET BRUG

Disse kraftige koterende hamre er blevet fremstillet til professionel boring og hammerboring, skruning og let mejsling.

MÅ IKKE anvendes under våde forhold eller i nærheden af brændbare væsker eller gasser.

Hammerboret er professionelt værktøj.

LAD IKKE børn komme i kontakt med værktojet. Overvågning er påkrævet, när uerfarne brugere anvender dette værktoj.

- Dette produkt er ikke beregnet til anvendelse af personer (inklusive bøm) med nedsatte fysiske, sensoriske eller mentale handicaps; mangel på erfaringer, viden eller færdigheder, medmindre de er under overvågning af en person, der er ansvarlig for deres sikkerhed. Bøm må aldrig efterlades alene med dette produkt.

AKTIV VIBRATIONSKONTROL (FIG. 1) (KUN D25223, D25323 OG D25324)

Den aktive vibrationskontrol neutraliserer tilbagesprungen vibration fra hammermekanismen. Ved at sænke hånd- og armvibration gives der mulighed for mere bekvem brug i længere perioder af gangen og forlænger apparatets levetid.

For bedste vibrationskontrol skal du holde i værktojet med en hånd på hovedhåndtaget (m) og den anden på sidehåndtaget (i). Påfor en smule tryk på hammeren, så den er i mellemslag.

Hammeren behøver kun tilpas meget tryk for at aktivere den aktive vibrationskontrol. Mere tryk end nødvendigt vil ikke få værktojet til at bore eller mejsle hurtigere, og den aktive vibrationskontrol aktiveres ikke.

MOMENTBEGRÄNSNINGSKOBLING

Alle roterende hammerbor er udstyret med en momentbegraensende kobling, der reducerer den maksimale momentreaktion, der overføres til operatøren i tilfælde af et fastklemt bor. Denne funktion forhindrer også gearet og den elektriske motor i at standse på grund af overbelastning.

Momentbegrænsningskoblingen er fabriksindstillet og kan ikke justeres.

Elektrisk sikkerhed

Elmotoren er kun designet til èn spænding. Kontroller altid, at strømforsyningen svarer til spændingen på mærkepladen.

Din DEWALT-oplader er dobbeltisoleret i overensstemmelse med EN 60745. Derfor kræves der ingen jordledning.

Hvis stromledningen er beskadiget, skal den erstattes af en specialfremstillet ledning, der fås gennem DEWALTS serviceorganisation.

Brug af forlængerledning

Hvis en forlængerledning er påkrævet, skal du anvende en gockendt 3-koret forlængerledning, der passer til dette værktojs effektforbrug (se tekniske data). Den minimale lederstørrelse er 1,5 mm²; den maksimale længde er 30 m.

Ved brug af en kabeltromle skal kablet altid rulles helt ud.

SAMLING OG JUSTERING

SEL: For at reducere risikoen for kvæstelser skal enheden slukkes, og strømforsyningen til maskinen afbrydes før montering og afmontering af tilbehør, før justering eller ændring af konfiguration eller ved udførelse af reparationer. Sørg for, at udløserkontakten er i OFF-position. Utilsigtet start kan medfore kvæstelser.

Valg af funktionstilstand (fig. 2)

D25313, D25323, D25324

Værktøjet kan anvendes i følgende funktionstilstande:

1

Roterende boring: til iskruning og boring stål, træ og plastik.

Hammerboring: til boring i beton og murværk.

T

Kun hamring: til let fishugning, mejsling og nedrivningsarbejde. I denne funktion kan værktøjet også anvendes som løftestang til at løsne et fastklemt bor.

Borrotation: inaktiv position anvendes kun til at dreje en flad mejsel i den ønskede position.

D25223

Værktøjet kan anvendes i følgende funktionstilstande:

Roterende boring: til iskruning og boring i stål, træ og plastik.

Hammerboring: til boring i beton og murværk. Borrotation: inaktiv position anvendes kun til at dreje en flad mejsel i den ønskede position.

Kun hamring: til let flishugning, mejsling og nedrivningsarbejde. I denne funktion kan værktojet også anvendes som løftestang til at løsne et fastklemt bor.

1. For at vælge funktionstilstand skal du trykke på sikkerhedslåsen (e) og dreje funktionsvælgeren (d), indtil den peger på symbolet for den ønskede funktion.
2. Slip sikkerhedslåsen og kontrollér, at funktionsvælgeren er låst i positionen.

ADVARSEL: Vælg ikke funktionstilstand, när værktøjet kører.

Indstilling af mejselpositionen (fi g. 2)

Mejslen kan indstillet og låses i 51/52 forskellige positioner.

1. Drej funktionsvælgeren (d), indtil den peger på "borrotations"-symbolet.
2. Drej mejslen i den ønskede position.
3. Indstil funktionsvælgeren (d) til positionen kun hamring.
4. Drej mejslen, indtil den låses i position.

Isætning og udtagning af SDS Plus®-tilbehør (fig. 3)

Dette værktoj anvender SDS Plus ^3 -tilbehør (se indtast i figur 3 for et udsnit af SDS Plus ^3 -borskaft). Vi anbefaler, at du kun anvender professionelt værktoj.

1. Rengør og smør borskaftet.
2. Indsæt borskaftet i værktojsholderen/låsemuffen (f).
3. Skub boret ned og drej det en smule, indtil det passer i åbningerne.
4. Træk i boret for at kontrollere, at det er ordentligt låst. Hammerfunktionen kræver, at boret kan bevæges aksialt adskillige centimeter, når det er låst fast i værktøjsholderen.

DANSK

1. For at fjerne et bor skal du trække værktøjsholderens låsemuffe (f) tilbage og trække boret ud.

ADVERSEL: Anvend altid handsker, när du skifter tilbehør. Det blotlagte metaldele på værktojet og tilbehoret kan blive ekstremt varme under betjening.

Påsætning af sidehåndtaget (fig. 4)

Sidehåndtaget (i) kan tilpasses både højre- og venstrehåndsbrugere.

ADVARSEL: Anvend ikke værktojet, hvis sidehändtaget ikke er korrekt monteret.

1. Løsn sidehåndtaget.
2. For højrehåndsbrugere: skub sidehåndtagsklemmen over kraven bag værktøjsholderen, håndtag til venstre.

For venstrehåndsbrugere: skub sidehåndtagsklemmen over kraven bag værktøjsholderen, håndtag til højre.

1. Drej sidehåndtaget til den ønskede position og fastspænd håndtaget.

Indstilling af boredybde (fig. 5)

1. Indsæt det ønskede bor som beskrevet ovenfor.
2. Tryk på dybdestopklemmen (j) og hold den nedtrykket.
3. For dybdejusteringsstiften (h) gennem hullet i dybdestopklemmen.
4. Juster boredybden som vist.
5. Slip dybdestopklemmen.

Fremad-/tilbageskyder (fig. 6)

1. Skub fremad-/tilbageskyderen (c) til venstre fremadrotation (højre). Se pilene på værktøjet.
2. Skub fremad-/tilbageskyderen (c) til højre siden for tilbagerotation (venstre).

ADVARSEL: Vent altid, indtil motoren er stoppet helt, for du ændrer rotationsretningen.

Montering af patronadapter og patron (sælges separat)

1. Skru en patron på den gevindskårne ende af patronadapteren.

2. Indsæt den forbundne patron og adapter i værktøjet som var det et standard SDS Plus®-bor.

3. For at fjerne patronen skal du gøre, som drejede det sig om udtagning af et standard SDS Plus®-bor.

ADVARSEL: Anvend aldrig standardpatroner i hammerboringstilstanden.

Kontakt forhandleren for yderligere oplysninger om korrekt tilbehør.

Udskiftning af værktøjsholderen med patronen (fig. 1)

D25324

1. Drej låsekraven (k) i oplåst position og træk værktojsholderen/låsemuffen (f) af.
2. Tryk patronen (I) på spindlen og drej låsekraven i låsepositionen.
3. For at udskifte patronen med værktojsholderen skal du først fjerne patronen på samme måde, som værktojsholderen blev fjemet. Derefter skal du anbringe værktojsholderen på samme måde, som patronen blev anbragt.

SEL: Anvend aldrig standardpatroner i hammerboringstilstanden.

Udskiftning af støvdæksel (fig. 3)

Støvdækslet (g) forhindrer, at der trænger støv ind i mekanismen. Udskift et slidt støvdæksel med det samme.

1. Træk værktøjsholderens låsemuffe (f) tilbage og træk stovdækslet (g) af.
2. Påsæt det nye støvdæksel.
3. Slip værktojsholderens läsemuffe.

BETJENING

Brugsvejledning

• Overhold altid sikkerhedsvejledningen og de gældende regler.

• Vær opmærksom på placeringen af rør og ledninger.

• Benyt kun et let tryk på værktojet (ca. 5 kg). For meget styrke øger ikke borehastigheden, men reducerer værktøjets ydelse og kan forkorte værktøjets levetid.

• Kør ikke boret for langt ind for at undgå skade på støvdækslet.

• Hold altid godt fast på værktøjet med begge hænder og og med en god holdning (fig. 7). Betjen altid værktøjet med sidehåndtaget korrekt monteret.

Korrekt håndposition (fi g. 1, 7)

ADVARSEL: For at reducere risikoen for alvorlig personskade skal du ALTID holde godt fast i tilfælde af en pludselig reaktion.

Korrekt håndposition kræver én hånd på sidehåndtaget (i) og den anden hånd på hovedhåndtaget (m).

Overbelastningskobling

Hvis boret sidder fast, afbryder overbelastningskoblingen drevet til borspindlen. På grund af den resulterende kraft skal du altid holde godt fast på maskinen med begge hænder og med en god holdning.

Tænde og slukke (fig. 1)

1. Tryk på den variable hastighedskontakt (a) for at starte værktøjet. Trykket på den variable hastighedskontakt bestemmer værktøjets hastighed.
2. Slip kontakten for at stoppe værktøjet.
3. Flyt forlaens/baglaens-skyderen (c) til midterpositionen for at låse værktøjet i slukket tilstand.

Hammerboring (fig. 1)

BORING MED ET SOLIDT BOR

1. Indstil funktionsvælgeren (d) til hammerboringspositionen.
2. Isæt det ønskede bor.
   BEMÆRK: For det bedste resultater bør du anvende højkvalitetsbor med hårdmetalplade.
3. Justér sidehåndtaget (i) som ønsket.
4. Indstil boredybden, hvis det er nødvendigt.
5. Marker stedet, hvor hullet skal bores.
6. Placér boret på stedet og tænd for værktøjet.
7. Sluk altid for værktøjet, når du er færdig med arbejdet, og før du tager stikket ud.

Boring med et kernebor (fig. 1)

1. Indstil funktionsvælgeren (d) til hammerboringspositionen.
2. Justér sidehåndtaget (i) som ønsket.
3. Isæt det ønskede kemebor.
4. Påsæt midterboret i kerneboret.
5. Anbring midterboret på stedet, og tryk på den variable hastighedskontakt (a). Bor, indtil kernen trænger ca. 1 cm ind i betonen.
6. Stop boring og fjern midterboret. Anbring kerneboret i hullet og fortsæt med at bore.
7. Når der bores i en struktur, der er tykkere end keneborets dybde, skal du regelmæssigt fjerne den runde cylinder af beton eller kerne inde i boret. For at undgå et uønsket brud på betonen omkring hullet skal du først bore et hul helt gennem strukturen på en diameter af midterboret. Derefter skal du bore det udkernede hul halvvejs fra hver side.
8. Sluk altid for værktojet, når du er færdig med arbejdet, og før du tager stikket ud.

Roterende boring (fig. 1)

1. Indstil funktionsvælgeren (d) til den roterende boringsposition.
2. Påsæt patronadapteren/patronsamlingen.
3. Fortsæt som beskrevet for hammerboring.

SEL: Anvend aldrig standardpatroner i hammerboringstilstanden.

Skrueboring (fig. 1)

1. Indstil funktionsvælgeren (d) til den roterende boringsposition.
2. Vælg rotationsretning.
3. Indsæt den specielle SDS Plus®-iskruningsadapter til brug med sekskantede skruetrækkerbor.
4. Isæt det ønskede skruetrækkerbor. Når der iskrues kærvskruer, skal der altid anvendes bor med en glideføler.
5. Tryk forsigtigt på den variable hastighedskontakt (a) for at forhindre skade på skruehovedet. I omvendt rotation (venstre) reduceres værktojets hastighed automatisk for nem skrueudtagning.
6. Når skruen flugter med arbejdsemnet, udløses den variable hastighedskontakt for at forhindre skruehovedet i at trænge ind i arbejdsemnet.

DANSK

1. Indstil funktionsvælgeren (d) til positionen kun hamring.
2. Indsæt den rette mejsel og drej den med hånden for at låse den i én af de 51/52 positioner.
3. Justér sidehåndtaget (i) som ønsket.
4. Tænd for værktøjet og begynd med at arbejde.
5. Sluk altid for værktojet, når du er færdig med arbejdet, og før du tager stikket ud.

ADVARSEL:

- Anvend ikke dette værktøj til at blande eller pumpe letantændelige eller eksplosive væsker (benzin, alkohol osv.).

• Bland eller rør ikke brandbare væsker, der er mærket således.

VEDLIGEHOLDELSE

Dit DEWALT-elværktøj er designet til at fungere i lang tid med minimal vedligeholdelse. Kontinuerlig tilfredsstillende funktion afhænger af korrekt pleje af værktøjet og regelmæssig rengøring.

SEL: For at reducere risikoen for kvæstelser skal enheden slukkes, og strømforsyningen til maskinen skal afbrydes før montering og afmontering af tilbehør, før justering eller ændring af konfiguration eller ved udforelse af reparationer. Sorg for, at udløserkontakten er i OFF-position. Utilsigtet start kan medfore kvæstelser.

• Denne maskine kan ikke serviceres af brugeren. Tag værktojet til en autoriseret DEWALT-reparator efter ca. 40 timers brug. Hvis der opstår problemer før da, skal du kontakte en autoriseret DEWALT-reparator.
• Der slukkes automatisk for værktøjet, när kulbørsterne er slidt.

Motorbørster

DEWALT anvender et avanceret borstesystem, der automatisk standser boret, når børsterne er opbrugt. Dette forhindrer alvorlig skade på motoren. Nye borstesamlinger er tilgængelige hos autoriserede DEWALT-servicecentre. Anvend altid identiske reservedele.

Smøring

Dit eldrevne værktoj kræver ikke yderligere smøring. Tilbehør og vedhæftelser skal smøres regelmæssigt omkring SDS Plus ^3 -tilbehør.

Rengøring

ADVARSEL: Blæs stov og snavs ud af hovedkabinettet med tor luft, så snart der observeres ophobninger af snavs i og omkring lufthullerne. Bær godkendte beskyttelsesbriler og en godkendt stovmaske ved udførelse af denne procedure.

SEL: Brug aldrig oplosningsmidler eller skrappe kemikalier til rengoring af værktojets ikke-metalliske dele. Disse kemikalier an svække de anvendte materialer i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktojet, og nedssænk aldrig nogen del af værktojet i væske.

Valgfrit tilbehør

ADVARSEL: Da tilbehør, der ikke kan tilbydes af DEWALT, ikke er testet med dette produkt, kan brug af sådant tilbehør sammen med dette værktøj være forbundet med fare. For at reducere risikoen for skader bør der kun anvendes tilbehør, der er anbefalet af DEWALT, sammen med dette produkt.

Forskellige typer SDS Plus®-bor og -mejsler er tilgængelige som ekstraudstyr.

Kontakt forhandleren for yderligere oplysninger om korrekt tilbehør.

Miljøbeskyttelse

Særskilt bortskaffelse. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald.

Hvis du på noget tidspunkt finder det nødvendigt at udskifte dit DEWALT produkt, eller hvis det ikke længere tjener det tiltænkte formål, må det ikke bortskaffes med almindeligt husholdningsaffald. Sørg for, at dette produkt bortskaffes særskilt.

Særskilt bortskaffelse af brugte produkter og emballage gør det muligt at genbruge materialer og anvende dem på ny. Genanvendelse af genbrugsmaterialer bidrager til at forhindre forurening af miljoet og reducerer behovet for råmaterialer.

Lokale forskrifter muliggør i nogen tilfælde særskilt bortskaffelse af elektriske produkter fra husholdningen, ved kommunale affaldsdepoter eller hos forhandleren i forbindelse med køb af et nyt produkt.

DEWALT har stillet faciliteter til rådighed til indsamling og genbrug af udslidte DEWALT produkter.

For at benytte sig af denne service kan man returnere produktet til et hvilket som autoriseret serviceværksted, der modtager det på vore vegne.

Du kan finde ud af, hvor det nærmeste autoriserede serviceværksted befinder sig ved at kontakte dit lokale DEWALT-kontor på den adresse, der er angivet i denne vejledning. Alternativt findes der en liste over autoriserede DEWALT serviceværksteder og detaljerede oplysninger om vores eftersalgsservice og kontakter på følgende internetadresse: www.2helpU.com.

GARANTI

DEWALT er sikker på produkternes kvalitet og tilbyder en enestående garanti til professionelle brugere af dette værktoj. Denne garantierklæring er en tilfojelse til dine kontraktmæssige rettigheder som professionel bruger eller dine lovbefalede rettigheder som privat ikke-professionel bruger og påvirker dem på ingen måde. Garantien er gyldig inden for medlemsstaterne af Den Europæiske Union og Det Europæiske Frihandelsområde.

• 30 DAGES RISIKOFRI TILFREDSHEDSGARANTI •

Hvis du ikke er fuldt tilfreds med dit DEWALT værktoj, kan du returnere det inden for 30 dage, komplet som købt, til den forhandler, hvor værktøjet blev købt og få alle pengene refunderet eller bytte det. Produktet skal have været underlagt almindelig brug og slid, og der skal fremvises gyldig kvittering.

• ET ÅRS GRATIS SERVICEKONTRAKT •

Hvis du har brug for vedligeholdelse eller service af dit DEWALT værktoj, inden for 12 måneder efter købet, er du berettiget til en gratis serviceydelse. Den vil blive foretaget gratis af et autoriseret DEWALT serviceværksted. Købsbeviset skal fremvises. Inkluderer arbejdskraft. Ekskluderer tilbehør og reservedele, medmindre de var fejlbehæftede under garantiperioden.

• ET ÅRS FULD GARANTI •

Hvis dit DEWALT produkt bliver defekt på grund af fejlbehæftede materialer eller produktionsfejl inden for 12 måneder fra købsdatoen, garanterer DEWALT gratis udskiftning af alle defekte dele eller gratis udskiftning af enheden efter vores valg under forudsætning af, at:

• Produktet ikke er blevet misbrugt;
• Produktet har været underlagt almindelig brug og slid;
• Der ikke er forsøgt reparationer af uautoriserede personer;
  • Købsbeviset fremvises;
• Produktet returneres komplet med alle originale komponenter;

Hvis du ønsker at reklamere, kontakt din forhandler eller find adressen på

dit nærmeste autoriserede DEWALT serviceværksted i DEWALT kataloget eller kontakt dit DEWALT kontor på den adresse, der er opgivet i denne manual. Der findes en liste over autoriserede DEWALT serviceværksteder og detaljerede oplysninger om vores eftersalgsservice på folgende internetadresse: www.2helpU.com.

HOCHLEISTUNGS-BOHRHAMMER D25313, D25223, D25323, D25324

ADVARSEL: Det erklæerte

Overensstemmelseserklæring med EU

MASKINERIDIREKTIV

D25313, D25223, D25323, D25324

b) Bruk ikke elektriske verktøy i eksplosive omgivelser, f.eks. nær antennelig væske,

NORSK

d) Vær ikke hardhendt med ledningen. Bruk ikke ledningen til å bære, dra eller frakople det elektriske verktøyet. Hold ledningen på god avstand fra varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenviklede ledninger oker faren for elektrisk støt.

ADVARSEL: Velg ikke driftsmodus när verktöyet er i gang.

Overbelastningsklutsj

- Ikke bland eller rør brennbare væsker merket tilsvarende.

VEDLIKEHOLD

Hvis du en dag finner ut at DEWALT-produktet må skiftes eller du ikke lenger har bruk for det, skal du ikke kaste det sammen med det vanlige husholdningsavfallet. Sørg for at produktet innsamles separat.
