GEBRUIKSAANWIJZING D25323K DEWALT

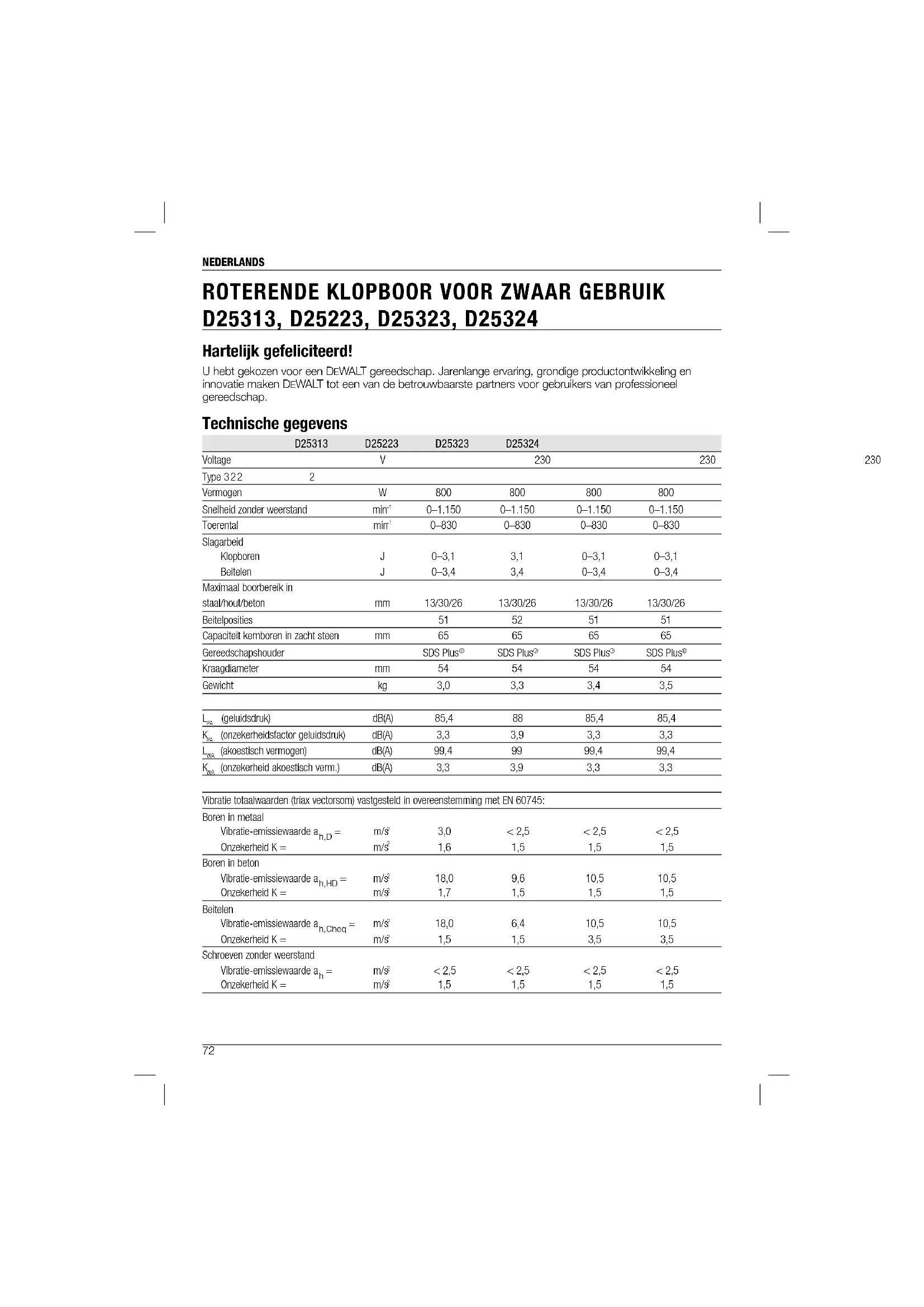

D25313, D25223, D25323, D25324 Hartelijk gefeliciteerd! U hebt gekozen voor een DEWALT gereedschap. Jarenlange ervaring, grondige productontwikkeling en innovatie maken DEWALT tot een van de betrouwbaarste partners voor gebruikers van professioneel gereedschap. Technische gegevens D25313 D25223 D25323 D25324 Voltage V 230 230 230 230 Type 3 2 2 2 Vermogen W 800 800 800 800 Snelheid zonder weerstand min

(geluidsdruk) dB(A) 85,4 88 85,4 85,4

(onzekerheid akoestisch verm.) dB(A) 3,3 3,9 3,3 3,3 Vibratie totaalwaarden (triax vectorsom) vastgesteld in overeenstemming met EN60745: Boren in metaal Vibratie-emissiewaarde a h,D = m/s

1,5 1,5 3,5 3,5 Schroeven zonder weerstand Vibratie-emissiewaarde a

Het in dit informatieblad gegeven trillingsuitstootniveau werd gemeten in overeenstemming met een in EN 60745 gegeven gestandaardiseerde test en kan worden gebruikt om een stuk gereedschap met een ander te vergelijken. Het kan worden gebruikt voor een voorlopige beoordeling van blootstelling. WAARSCHUWING: Het aangegeven trillingsemissieniveau vertegenwoordigt de belangrijkste toepassingen van het gereedschap. Maar als het gereedschap wordt gebruikt voor andere toepassingen, met verschillende accessoires of als het niet goed wordt onderhouden, dan kan de trillingsemissie verschillend zijn. Dit kan het blootstellingsniveau aanzienlijk verhogen over de hele werkperiode. Een schatting van het blootstellingsniveau voor trilling moet ook rekening houden met hoe vaak het gereedschap uitgeschakeld is of wanneer het gereedschap wel aan staat maar niet daadwerkelijk gebruikt wordt. Dit kan het blootstellingsniveau aanzienlijk verlagen over de hele werkperiode. Bepaal extra veiligheidsmaatregelen om de gebruiker te beschermen tegen trillingseffecten zoals: onderhoud het gereedschap en de accessoires, houd de handen warm, organisatie van werkpatronen. Zekeringen: Europa 230 V-gereedschap 10 ampère, stroomnet Defi nities: Veiligheidsrichtlijnen De definities hieronder beschrijven de ernstgraad voor elk signaalwoord. Gelieve de handleiding te lezen en op deze symbolen te letten. GEVAAR: Wijst op een dreigende gevaarlijke situatie die, indien niet vermeden, zal leiden tot de dood of ernstige verwondingen. WAARSCHUWING: Wijst op een mogelijk gevaarlijke situatie die, indien niet vermeden, zou kunnen leiden tot de dood of ernstige letsels. VOORZICHTIG: Wijst op een mogelijk gevaarlijke situatie die, indien niet vermeden, kan leiden tot kleine of matige letsels. OPMERKING: Geeft een handeling aan waarbij geen persoonlijk letsel optreedt die, indien niet voorkomen, schade aan goederen kan veroorzaken. Wijst op risico van een elektrische schok. Wijst op brandgevaar. EG-conformiteitsverklaring

RICHTLIJN VOOR MACHINES

D25313, D25223, D25323, D25324 DEWALT verklaart dat deze producten zoals beschreven onder “technische gegevens” in overeenstemming zijn met: 2006/42/EG, EN 60745-1, EN 60745-2-6. Deze producten voldoen ook aan Richtlijn 2004/108/EG en 2011/65/EU. Neem voor meer informatie contact op met DEWALT via het volgende adres of kijk op de achterzijde van de gebruiksaanwijzing. De ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens DEWALT. Horst Grossmann Vice-president Techniek en productontwikkeling DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Duitsland

WAARSCHUWING: Lees de instructiehandleiding om het risico op letsel te verminderen. Algemene veiligheidswaarschuwingen elektrisch gereedschap WAARSCHUWING! Lees alle veiligheidswaarschuwingen en instructies. Indien geen gevolg aan deze aanwijzingen wordt gegeven, kan dit leiden tot elektrische schok, brand of ernstig letsel.NEDERLANDS

De term ‘elektrisch gereedschap’ in alle onderstaande waarschuwingen verwijst naar uw elektrisch gereedschap met netvoeding (met snoer) of accugedreven (draadloos) elektrisch gereedschap.

1) VEILIGHEID VAN HET WERKGEBIED

a) Houd het werkgebied schoon en zorg voor goede verlichting. Rommelige of donkere plekken vragen om ongevallen. b) Gebruik geen elektrisch gereedschap in een explosief-gevoelige omgeving, zoals in de buurt van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap creëert vonken waardoor stof of dampen vlam kunnen vatten. c) Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Verstrooidheid kan leiden tot verlies van controle over het gereedschap.

2) ELEKTRISCHE VEILIGHEID

a) Stekkers van elektrische werktuigen mogen alleen worden gebruikt in een geschikt stopcontact. Pas de stekker op geen enkele manier aan. Gebruik geen adapterstekkers met een geaard elektrisch werktuig. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico van elektrische schokken. b) Vermijd lichaamscontact met geaarde oppervlakten zoals leidingen, radiatoren, fornuizen en koelkasten. Er bestaat een verhoogd risico voor elektrische schokken als uw lichaam geaard is. c) Stel elektrische werktuigen niet bloot aan regen of water. Als er water in elektrische werktuigen terechtkomt, neemt het risico van een elektrische schok toe. d) Gebruik het snoer niet verkeerd. Gebruik het snoer nooit om een elektrisch werktuig te verplaatsen, te slepen of de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe kanten of bewegende delen. Beschadigde of verwarde snoeren verhogen het risico van een elektrische schok. e) Als u een elektrisch werktuig buiten bedient, gebruik dan een verlengsnoer dat geschikt is voor gebruik in de open lucht. Het gebruik van een snoer dat geschikt is voor gebruik in de open lucht, vermindert het risico van een elektrische schok. f) Indien het bedienen van een elektrisch gereedschap in een vochtige plaats niet kan worden vermeden, gebruik dan een voeding beschermd door een RCD (residustroomapparaat). Het gebruik van een RCD verlaagt het risico van elektrische schokken.

3) PERSOONLIJKE VEILIGHEID

a) Blijf alert, kijk naar wat u doet en gebruik uw gezond verstand als u elektrische werktuigen gebruikt. Gebruik geen elektrische werktuigen als u moe of onder de invloed van drugs, alcohol of medicijnen bent. Een moment van onoplettendheid tijdens het gebruik van een elektrisch werktuig kan leiden tot ernstig letsel. b) Gebruik een beschermende uitrusting. Draag altijd oogbescherming. Het gebruik van veiligheidsuitrustingen zoals een stofmasker, antislip-veiligheidsschoenen, een helm of gehoorbescherming, vermindert de kans op letsels. c) Vermijd dat het werktuig onopzettelijk start. Zorg ervoor dat de schakelaar in de stand ‘uit’ is voordat u aansluit op de stroombron en/of accu bij het opnemen of verdragen van het gereedschap. Als u elektrische werktuigen met uw vinger op de schakelaar verplaatst, of een elektrisch werktuig aansluit met de schakelaar al aan, kan dit ongevallen tot gevolg hebben. d) Verwijder alle afstelsleutels of moersleutels voordat u het elektrische werktuig aanzet. Een moersleutel of afstelsleutel die nog vastzit aan een draaiend onderdeel van het elektrische werktuig, kan tot letsels leiden. e) Reik niet te ver. Sta stevig op de grond en behoud voortdurend uw evenwicht. Hierdoor hebt u in onverwachte omstandigheden een betere controle over het elektrische werktuig. f) Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vastraken in bewegende onderdelen. g) Als er hulpmiddelen zijn geleverd voor de verbinding van voorzieningen voor stofafvoer en stofverzameling, zorg dan ervoor dat ze aangesloten zijn en op de juiste manier worden gebruikt. Stofverzameling kan aan stof gerelateerde gevaren beperken.

4) HET GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE

WERKTUIGEN a) Forceer het elektrische werktuig niet. Gebruik het juiste elektrische werktuigNEDERLANDS

voor uw toepassing. Het gereedschap zal zijn werk beter en veiliger doen tegen de snelheid waarvoor het is bedoeld. b) Gebruik het elektrische werktuig niet als de schakelaar het niet in- en uitschakelt. Elk werktuig dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd. c) Koppel de stekker los van de stroombron en/of accu van het elektrische gereedschap voordat u aanpassingen aanbrengt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische werktuig toevallig wordt geactiveerd. d) Bewaar elektrische werktuigen die niet worden gebruikt buiten het bereik van kinderen en laat mensen die niet vertrouwd zijn met het elektrische werktuig of met deze instructies het elektrische werktuig niet gebruiken. Elektrische werktuigen zijn gevaarlijk in de handen van onervaren gebruikers. e) Onderhoud elektrische werktuigen. Controleer op foutieve uitlijning of vastlopen van beweegbare delen, gebroken onderdelen of een andere omstandigheid die de werking van het elektrische werktuig kan beïnvloeden. Als het elektrische werktuig beschadigd is, laat dit dan repareren voordat u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrische werktuigen. f) Houd zaagwerktuigen scherp en schoon. Goed onderhouden zaagwerktuigen met scherpe zaagkanten zullen minder snel vastlopen en zijn makkelijker te gebruiken. g) Gebruik het elektrische werktuig, hulpstukken e.d. overeenkomstig deze instructies en houd daarbij rekening met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrische werktuig voor handelingen die afwijken van die waarvoor het werktuig bedoeld is, zou een gevaarlijke situatie tot gevolg kunnen hebben.

a) Laat uw elektrische werktuig onderhouden door een erkende onderhoudsmonteur die alleen identieke vervangingsonderdelen gebruikt. Hiermee wordt de veiligheid van het elektrische werktuig gewaarborgd. Aanvullende specifi eke veiligheidsrichtlijnen voor roterende klopboren

• Draag gehoorbescherming. Blootstelling aan geluid kan leiden tot gehoorverlies.

• Gebruik aanvullende handgrepen die bij het gereedschap zijn meegeleverd. Als u de controle over het apparaat verliest, kan dit tot persoonlijk letsel leiden.

• Houd gereedschap vast aan geïsoleerde handgrepen als u een handeling uitvoert waarbij het gereedschap in contact kan komen met verborgen bedrading of het eigen stroomsnoer. Contact met bedrading die onder stroom staat, kan metalen onderdelen van het gereedschap onder stroom zetten en de operator een elektrische schok geven.

• Gebruik klemmen of een andere praktische oplossing om het werkstuk vast te zetten en het op een stabiele plaats te ondersteunen. Als u het werkstuk tegen uw lichaam houdt, is dat onstabiel en kan het leiden tot het verlies van de controle.

• Draag een veiligheidsbril of een andere oogbescherming. Boorhandelingen zorgen ervoor dat splinters rondvliegen. Rondvliegende deeltjes kunnen leiden tot permanente beschadiging van uw ogen. Draag een stofmasker of gasmasker bij toepassingen waarbij stof wordt gegenereerd. Gehoorbescherming kan noodzakelijk zijn bij de meeste toepassingen.

• Houd het gereedschap te allen tijde stevig vast. Probeer dit gereedschap niet te gebruiken zonder dat u het met beide handen vasthoudt. Het wordt aanbevolen dat u de zijgreep te alleen tijde gebruikt. Als u dit gereedschap met één hand vasthoudt, verliest u er de controle over. Het breken door of tegenkomen van harde materialen zoals gewapend beton kan ook gevaarlijk zijn. Maak de zijhandgreep voor gebruik stevig vast.

• Gebruik dit gereedschap niet gedurende lange tijd. De trilling die door de hamerbeweging wordt veroorzaakt kan schadelijk voor uw handen en armen zijn. Gebruik handschoenen voor extra bescherming en beperk blootstelling door regelmatig pauzes in te lassen.

• Herstel zelf geen boorstukken. Het herstellen van een beitel dient door een erkend vakman te worden gedaan. Onjuist herstelde beitels kunnen tot letsel leiden.NEDERLANDS

• Draag handschoenen als u het gereedschap bedient of boorstukken verwisselt. De metalen delen waartoe u toegang hebt op het gereedschap en de boorstukken kunnen tijdens de bediening extreem heet worden. Kleine delen gebroken materiaal kunnen blote handen beschadigen.

• Leg het gereedschap nooit neer voordat het boorstuk volledig tot stilstand is gekomen. Bewegende boorstukken kunnen letsel veroorzaken.

• Sla niet op vast zittende boorstukken met een hamer om ze los te krijgen. Metaalfragmenten of materiaalsplinters kunnen loskomen en letsel veroorzaken.

• Licht versleten beitels kunnen worden scherpgeslepen.

• Houd het stroomsnoer uit de buurt van het ronddraaiende boorstuk. Wikkel het snoer niet om enig lichaamsdeel. Een elektrisch stroomsnoer dat rond een draaiend boorstuk is gewikkeld kan persoonlijk letsel en het verlies van controle veroorzaken. Overige risico’s De volgende risico’s zijn inherent aan het gebruik van roterende hamers: – Letsel als gevolg van het aanraken van ronddraaiende onderdelen of hete onderdelen van het gereedschap. Ondanks het toepassen van de relevante veiligheidsvoorschriften en het toepassen van veiligheidsapparaten, kunnen sommige overige risico’s niet worden vermeden. Dit zijn: – Gehoorbeschadiging. – Het risico om uw vingers te beknellen als u accessoires verwisselt. – Gezondheidsrisico’s veroorzaakt door het inademen van stof die ontstaat als u in beton en/of metselwerk werkt. Markering op het gereedschap De volgende pictogrammen staan op het gereedschap vermeld: Lees gebruiksaanwijzing voor gebruik. Draag gehoorbescherming. Draag oogbescherming. POSITIE DATUMCODE (FIG. 1) De datumcode (n), die ook het jaar van fabricage bevat, is binnen in de behuizing geprint. Voorbeeld: 2012 XX XX Jaar van fabricage Inhoud van de verpakking De verpakking bevat: 1 Roterende klopboor voor zwaar gebruik 1 zijhandgreep 1 Staafje voor diepteaanpassing 1 Gereedschapskit 1 Sleutelloze boorhouder (uitsluitend D25324) 1 Gebruiksaanwijzing 1 Uitvergrote tekening

• Controleer of het gereedschap, de onderdelen of accessoires mogelijk zijn beschadigd tijdens het transport.

• Neem de tijd om deze handleiding grondig door te lezen en te begrijpen voordat u de apparatuur gebruikt. Beschrijving (fi g. 1) WAARSCHUWING: Pas het gereedschap of een onderdeel ervan nooit aan. Dit kan schade of persoonlijk letsel tot gevolg hebben. a. Variabele snelheidsschakelaar b. Actieve trillingscontrole (uitsluitend D25223, D25323 en D25324) c. Schuif vooruit / achteruit d. Moduskeuze e. Veiligheidsvergrendeling f. Gereedschapshouder / vergrendelinghuls g. Stofkap h. Staafje voor diepteaanpassing

j. Stopklem voor diepte k. Vergrendelingkraag (uitsluitend D25324) l. Boorhouder (uitsluitend D25324) m. Hoofdhandgreep GEBRUIKSDOEL Deze roterende klopboren voor zwaar gebruik zijn ontworpen voor professioneel boren en klopboren, schroeven draaien, en lichte bikwerkzaamheden.NEDERLANDS

GEBRUIK ZE NIET bij natte omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen of gassen. Deze klopboren zijn professionele gereedschapsmachines. LAAT GEEN kinderen in contact met het gereedschap komen. Toezicht is vereist als onervaren operators dit gereedschap bedienen.

• Dit product is niet bedoeld voor gebruik door personen (waaronder kinderen) die verminderde fysieke, sensorische of psychische vermogens hebben of die het ontbreekt aan ervaring en/ of kennis of bekwaamheden, als dat niet gebeurt onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen mogen nooit alleen worden gelaten met dit product zodat ze ermee zouden kunnen spelen. ACTIEVE TRILLINGSCONTROLE (FIG. 1) (UITSLUITEND D25223, D25323 EN D25324) De actieve trillingscontrole neutraliseert terugslagtrillingen van het klopboormechanisme. Het verlagen van de hand- en armtrilling zorgt voor een comfortabeler gebruik tijdens lange arbeidsperiodes en verlengt de levensduur van het apparaat. Voor de beste trillingscontrole houdt u het gereedschap met één hand vast aan de hoofdhandgreep (m) en met de andere hand aan de zijhandgreep (i). Oefen voldoende druk uit zodat de klopboor ongeveer op gemiddelde kracht draait. De klopboor heeft slechts voldoende druk nodig om de actieve trillingscontrole aan te schakelen. Als u teveel druk uitoefent gaat het gereedschap niet sneller boren of hakken en schakelt de trillingscontrole niet aan. KOPPELBEGRENZENDE KOPPELING Alle roterende klopboren zijn voorzien van een koppelbegrenzende koppeling die de maximale torsiereactie die door de gebruiker wordt uitgeoefend vermindert wanneer een boorstuk vastloopt. Deze functie voorkomt ook dat de transmissie en elektrische motor vastlopen. De koppelbegrenzende koppeling is in de fabriek ingesteld en kan niet worden aangepast. Elektrische veiligheid De elektrische motor is slechts voor één voltage ontworpen. Controleer altijd of de stroomvoorziening overeenkomt met de voltage op het typeplaatje. Uw DEWALT-lader is dubbel geïsoleerd in overeenstemming met EN 60745; er is daarom geen aardingsdraad nodig. Indien het voedingssnoer beschadigd is, moet het worden vervangen door een speciaal vervaardigd snoer dat verkrijgbaar is via de onderhoudsafdeling van D EWALT. Een verlengsnoer gebruiken Gebruik, als een verlengsnoer nodig is, een goedgekeurd 3-aderig verlengsnoer dat geschikt is voor de stroomvoorziening van dit gereedschap (zie technische gegevens). De minimale geleidergrootte is 1,5 mm

; de maximale lengte is 30 m. Als u een haspel gebruikt, dient u het snoer altijd volledig af te rollen.

ASSEMBLAGE EN AANPASSINGEN

WAARSCHUWING: Om het gevaar op letsel te verminderen schakelt u het apparaat uit en sluit u de stroombron van de machine af voordat u accessoires installeert of verwijdert, voordat u instellingen aanpast of wijzigt, of als u reparaties uitvoert. Zorg ervoor dat de hoofdschakelaar in de OFF (UIT) positie staat. Het onbedoeld opstarten kan letsel veroorzaken. De bedieningsmodus kiezen (fi g. 2) D25313, D25323, D25324 Het gereedschap kan in de volgende bedieningsmodi worden gebruikt: Roterend boren: voor het schroeven en boren in staal, hout, en plastic. Klopboren: voor boorhandelingen in beton en metselwerk. Uitsluitend klopboren: voor lichte bik-, beitel- en sloopwerkzaamheden. In de deze modus kan het gereedschap ook worden gebruikt als een koevoet om een vastgelopen boorstuk vrij te laten komen. Boorstuk rotatie: niet-werkende positie die uitsluitend gebruikt wordt om een platte beitel in de gewenste positie te draaien. D25223 Het gereedschap kan in de volgende bedieningsmodi worden gebruikt: Roterend boren: voor het schroeven en boren in staal, hout, en plastic. Klopboren: voor boorhandelingen in beton en metselwerk. Boorstuk rotatie: niet-werkende positieNEDERLANDS

die uitsluitend gebruikt wordt om een platte beitel in de gewenste positie te draaien. Uitsluitend klopboren: voor lichte bik-, beitel- en sloopwerkzaamheden. In de deze modus kan het gereedschap ook worden gebruikt als een koevoet om een vastgelopen boorstuk vrij te laten komen.

1. Om de bedieningsmodus te kiezen, drukt u op

de veiligheidsvergrendeling (e) en draait u de moduskeuzeschakelaar (d) totdat deze wijst naar het symbool van de gewenste modus.

2. Laat de veiligheidsschakelaar vrijkomen en

controleer of de modekeuzeschakelaar vast in positie staat. WAARSCHUWING: Kies de bedieningsmodus niet als het gereedschap aan staat. De beitelpositie indexeren (fi g. 2) De beitel kan in 51/52 verschillende posities worden geïndexeerd en vergrendeld.

1. Draai de moduskeuzeschakelaar (d) totdat deze

wijst naar de rotatiepositie van het boorstuk.

2. Draai de beitel naar de gewenste positie.

3. Stel de moduskeuzeschakelaar (d) in op de

positie “uitsluitend klopboren”.

4. Draai de beitel totdat deze op zijn positie vastzit.

accessoires insteken en verwijderen (fi g. 3) Dit gereedschap maakt gebruik van SDS Plus

accessoires (zie de inzet in figuur 3 voor een dwarsdoorsnede van een SDS Plus

boorschacht). Wij raden aan om uitsluitend professionele accessoires te gebruiken.

1. Maak de boorschacht schoon en vet deze in.

3. Druk het boorstuk omlaag en draai het licht

totdat het in de gleuven past.

4. Trek aan het boorstuk om te controleren of het

stevig is vergrendeld. Bij de klopboorfunctie dient het boorstuk meerdere centimeters om de as te kunnen draaien als het in de gereedschapshouder is vergrendeld.

5. Om een boorstuk te verwijderen trekt u de

gereedschapshouder/vergrendelinghuls (f) terug en trekt u het boorstuk eruit. WAARSCHUWING: Draag altijd handschoenen als u accessoires verwisselt. De blootgestelde metalen onderdelen van het gereedschap en de accessoire kunnen extreem heet worden tijdens het gebruik. De zijhandgreep bevestigen (fi g. 4) De zijhandgreep (i) kan worden bevestigd om zowel voor rechtshandige als linkshandige gebruikers te dienen. WAARSCHUWING: Gebruik het gereedschap niet zonder dat de zijhandgreep correct is bevestigd.

1. Maak de zijhandgreep los.

2. Voor rechtshandige gebruikers: schuif de

klem van de zijhandgreep over de kraag achter de gereedschapshouder, handgreep aan de linkerkant. Voor linkshandige gebruikers: schuif de klem van de zijhandgreep over de kraag achter de gereedschapshouder, handgreep aan de rechterkant.

3. Draai de zijhandgreep in de gewenste positie en

maak de handgreep vast. De boordiepte instellen (fi g. 5)

1. Steek het gewenste boorstuk in zoals hierboven

2. Druk op de stopklem voor diepte (j) en houd

3. Breng het staafje voor diepteaanpassing (h) aan

in het gat van de stopklem voor diepte.

4. Pas de boordiepte aan zoals afgebeeld.

5. Laat de stopklem voor diepte los.

Schuif vooruit/achteruit (fi g. 6)

1. Duw de schuif vooruit/achteruit (c) naar de

linkerkant voor vooruit (rechtshandig) draaien. Zie pijlen op het gereedschap.

2. Duw de schuif vooruit/achteruit (c) naar de

rechterkant voor vooruit (linkshandig) draaien. WAARSCHUWING: Wacht altijd totdat de motor volledig tot stilstand is gekomen voordat u de draairichting wijzigt. De boorhouder adapter en boorhouder bevestigen (wordt apart verkocht)

1. Schroef een boorhouder op het uiteinde met

schroefdraad van de boorhouder adapter.NEDERLANDS

2. Steek de aangesloten boorhouder en adapter in

het gereedschap alsof het een standaard SDS Plus

3. Om de boorhouder te verwijderen gaat u

te werk zoals bij het verwijderen van een standaard SDS Plus

boorstuk. WAARSCHUWING: Gebruik nooit standaard boorhouders in de klopboormodus. Neem contact op met uw leverancier voor verdere informatie over de geschikte accessoires. De gereedschapshouder met de boorhouder vervangen (fi g. 1) D25324

2. Duw de boorhouder (l) op de as en draai de

vergrendelingkraag in de vergrendelingpositie.

3. Om de boorhouder met de

gereedschapshouder te vervangen, verwijdert u eerst de boorhouder op dezelfde wijze als de gereedschapshouder werd verwijderd. Plaats vervolgens de gereedschapshouder weer op dezelfde wijze als de boorhouder is geplaatst. WAARSCHUWING: Gebruik nooit standaard boorhouders in de klopboormodus. De stofkap vervangen (fi g. 3) De stopkap (g) voorkomt dat stof in het apparaat terecht komt. Vervang een versleten stofkap onmiddellijk.

1. Trek de vergrendelinghuls van de

gereedschapshouder (f) naar achteren en trek de stofkap (g) eraf.

2. Breng de nieuwe stofkap aan.

3. Laat de vergrendelinghuls van de

gereedschapshouder los. BEDIENING Instructies voor gebruik WAARSCHUWING:

• Houd u altijd aan de veiligheidsinstructies en toepassingregels.

• Let op de locatie van pijpleidingen en bedrading.

• Oefen uitsluitend zachte druk op het gereedschap uit (ong. 5 kg). Overmatige druk maakt het boren niet sneller maar vermindert de prestaties van het gereedschap en kan de levensduur van het gereedschap bekorten.

• Boor of duw niet te diep om schade aan de stofkap te voorkomen.

• Houd het gereedschap altijd stevig met beide handen vast om voor een veilige houding te zorgen (fig. 7). Bedien het gereedschap altijd terwijl de zijhandgreep correct is gemonteerd. Juiste positie van de handen (fi g. 1, 7) WAARSCHUWING: Om het risico op ernstig persoonlijk letsel te verminderen, dient u ALTIJD de handen in de juiste positie te hebben, zoals afgebeeld. WAARSCHUWING: Om het risico op ernstig persoonlijk letsel te verminderen, houdt u het ALTIJD stevig vast, anticiperend op een plotseling reactie. De juiste positie van de handen betekent één hand aan de zijgreep (i), terwijl u met de andere hand de hoofdgreep (m) vasthoudt. Koppelbegrenzer Als het boorstuk vastloopt of vastzit, wordt de aandrijving naar de booras onderbroken door de koppelbegrenzer. Vanwege de krachten die daarbij vrijkomen, dient u de machine altijd stevig met beide handen vast te houden terwijl u stevig staat. Aan- en uitschakelen (fi g. 1)

1. Om het gereedschap te bedienen drukt u

de variabele snelheidsschakelaar (a) in. De druk die wordt uitgeoefend op de variabele snelheidsschakelaar bepaalt de snelheid van het gereedschap.

2. Om het gereedschap te stoppen, laat u de

3. Om het gereedschap in de positie “uit” te

vergrendelen, schuift u de vooruit/achteruit schuif (c) naar het midden. Klopboren (fi g. 1)

2. Plaats het geschikte boorstuk.NEDERLANDS

OPMERKING: Gebruik voor de beste resultaten boorstukken met metalen punt van hoge kwaliteit.

3. Pas de zijhandgreep (i) naar wens aan.

4. Stel indien nodig de boordiepte in.

5. Markeer het punt waar het gat dient te worden

6. Plaats het boorstuk op de plaats en zet het

7. Zet het gereedschap altijd uit als het werk

beëindigd is en voordat u het stroomsnoer uit de contactdoos haalt. Boren met een kernboor (fi g. 1)

2. Pas de zijhandgreep (i) naar wens aan.

3. Plaats de geschikte kernboor.

4. Monteer de middenboor in de kernboor.

5. Plaats de middenboor op de plaats en druk op

de variabele snelheidsschakelaar (a). Boor totdat de kern ong. 1 cm in het beton doordringt.

6. Stop met boren en verwijder de middenboor.

Plaats de kernboor terug in het gat en ga verder met boren.

7. Als u boort in een structuur die dikker is

dan de diepte van de kernboor, verwijdert u regelmatig de ronde cilinder van beton of kern in het boorstuk. Om het ongewenst afbreken van beton rondom het gat te voorkomen, boort u eerst een gat met de diameter van de middenboor volledig door de structuur heen. Vervolgens boort u halverwege in het binnengat vanaf beide kanten.

8. Zet het gereedschap altijd uit als het werk

beëindigd is en voordat u het stroomsnoer uit de contactdoos haalt. Roterend boren (fi g. 1)

3. Ga verder zoals beschreven bij klopboren.

WAARSCHUWING: Gebruik nooit standaard boorhouders in de klopboormodus. Schroeven draaien (fi g. 1)

2. Kies de draairichting.

adapter voor schroevendraaien er in voor het gebruik met hexagonale schroevendraaier boorstukken.

4. Steek het geschikte schroevendraaier boorstuk

er in. Als u schroeven met sleufkoppen schroeft, gebruikt u altijd boorstukken met een hulstaster.

5. Druk de variabele snelheidsschakelaar (a) zacht

in om schade aan de schroefkop te voorkomen. In de achteruit (linkshandige) draairichting, wordt de gereedschapsnelheid automatisch verminderd voor het gemakkelijk verwijderen van een schroef.

6. Als de schroef gelijk met het werkstuk is, laat

u de variabele snelheidsschakelaar los om te voorkomen dat de schroefkop in het werkstuk dringt. Bikken en beitelen (fi g. 1)

1. Stel de moduskeuzeschakelaar (d) in op de

positie “uitsluitend klopboren”.

2. Plaats de geschikte beitel en draai deze met de

hand om deze in één van de 51/52 posities te vergrendelen.

3. Pas de zijhandgreep (i) naar wens aan.

4. Zet het gereedschap aan en begin met werken.

5. Zet het gereedschap altijd uit als het werk

beëindigd is en voordat u het stroomsnoer uit de contactdoos haalt. WAARSCHUWING:

• Gebruik dit gereedschap niet om gemakkelijk ontvlambare of explosieve vloeistoffen te mengen of te pompen (benzine, alcohol, enz.).

• Meng of roer geen ontvlambare stoffen die als zodanig worden aangemerkt. ONDERHOUD Uw DEWALT gereedschap op stroom is ontworpen om gedurende een lange tijdsperiode te functioneren met een minimum aan onderhoud. Het continu naar bevrediging functioneren hangt af van de juiste zorg voor het gereedschap en regelmatig schoonmaken. WAARSCHUWING: Om het gevaar op letsel te verminderen schakelt u het apparaat uit en sluit u de stroombron van de machine af voordat u accessoires installeert ofNEDERLANDS

verwijdert, voordat u instellingen aanpast of wijzigt, of als u reparaties uitvoert. Zorg ervoor dat de hoofdschakelaar in de OFF (UIT) positie staat. Het onbedoeld opstarten kan letsel veroorzaken.

• Er kan geen onderhoud door de gebruiker aan dit product worden uitgevoerd. Breng het gereedschap bij een erkende D EWALT reparateur na ongeveer 40 gebruiksuren. Als zich voor die tijd problemen voordoen, neem dan contact op met een erkende DEWALT reparateur.

• Het gereedschap gaat automatisch uit als de koolstofborstels zijn versleten. Motorborstels DEWALT maakt gebruik van een geavanceerd borstelsysteem dat de boor automatisch stopt als de borstels zijn versleten. Dit voorkomt ernstige schade aan de motor. Nieuwe borstels zijn leverbaar bij de erkende DEWALT servicecentra. Gebruik altijd identieke vervangende onderdelen. Smering Uw gereedschap op stroom heeft geen aanvullende smering nodig. Accessoires en aanvullende onderdelen moeten regelmatig worden gesmeerd rondom de SDS Plus

bevestiging. Reiniging WAARSCHUWING: Blaas vuil en stof uit de hoofdbehuizing met droge lucht, zo vaak u ziet dat vuil zich in en rond de luchtopeningen ophoopt. Draag goedgekeurde oogbescherming en een goedgekeurd stofmasker als u deze procedure uitvoert. WAARSCHUWING: Gebruik nooit oplosmiddelen of andere bijtende chemicaliën voor het reinigen van niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen het materiaal dat in deze onderdelen is gebruikt verzwakken. Gebruik een doek die uitsluitend met water en milde zeep is bevochtigd. Zorg dat er nooit enige vloeistof in het gereedschap komt; dompel nooit enig onderdeel van het gereedschap in een vloeistof. Optionele accessoires WAARSCHUWING: Aangezien accessoires die niet door DEWALT worden aangeboden niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen dient u uitsluitend door D EWALT aanbevolen accessoires met dit product te gebruiken. Optioneel zijn diverse types SDS Plus

boorstukken en beitels leverbaar. Neem contact op met uw leverancier voor verdere informatie over de geschikte accessoires. Milieubescherming Aparte inzameling. Dit product mag niet bij het normale huishoudafval worden gegooid. Als u op een dag merkt dat uw DEWALT product vervangen moet worden of dat u het verder niet kunt gebruiken, gooi het dan niet bij het huishoudafval. Dit product moet afzonderlijk ingezameld worden. Aparte inzameling van gebruikte producten en verpakkingen maakt recycling en hergebruik van materialen mogelijk. Hergebruik van gerecycleerde materialen helpt milieuvervuiling te voorkomen en vermindert de vraag naar grondstoffen. Plaatselijke voorschriften bepalen mogelijk een aparte inzameling voor elektrische producten, in containerparken of bij de verkoper wanneer u een nieuw product koopt. DEWALT beschikt over een gebouw voor de verzameling en recyclage van DEWALT producten die het einde van hun levensduur hebben bereikt. Om van deze dienst gebruik te maken, kunt u uw product terugbrengen naar elke erkende reparateur die hem voor ons zal inzamelen. U kunt de dichtstbijzijnde erkende reparateur vinden door contact op te nemen met uw plaatselijke DEWALT kantoor op het adres dat in deze handleiding staat. Of u kunt een lijst met erkende DEWALT reparateurs en alle gegevens over onze herstellingsdienst en contactinformatie vinden op www.2helpU.com.NEDERLANDS

GARANTIE DEWALT vertrouwt op de kwaliteit van zijn producten en biedt professionele gebruikers van het product een uitstekende garantie. Deze garantieverklaring is een aanvulling op uw contractuele rechten als een professionele gebruiker of uw wettelijke rechten als een particuliere, niet-professionele gebruiker, en is op geen enkele wijze van invloed op deze rechten. De garantie is geldig binnen het grondgebied van de Lidstaten van de Europese Unie en de Europese Vrijhandelszone.

• 30 DAGEN NIET GOED GELD TERUG GARANTIE • Als u niet geheel tevreden bent over de prestaties van uw D EWALT-gereedschap, kunt u dit compleet met de originele onderdelen, zoals u het hebt aangekocht. binnen 30 dagen, gewoon terugbrengen bij het verkooppunt en omruilen voor een ander stuk gereedschap of tegen restitutie van het aankoopbedrag. Het product mag niet in onredelijke mate zijn versleten en u dient een aankoopbewijs te overleggen.

• EEN JAAR GRATIS ONDERHOUDSCONTRACT • Als onderhouds- of servicewerkzaamheden nodig zijn voor uw DEWALT-gereedschap, in de 12 maanden na uw aankoop, hebt u recht op één jaar gratis service. Deze zal kosteloos worden uitgevoerd in een DEWALT-servicecentrum. U dient een aankoopbewijs te overleggen. Inclusief arbeidskosten. Exclusief accessoires en reserveonderdelen, tenzij deze defect raakten en onder de garantie vielen.

• EEN JAAR VOLLEDIGE GARANTIE • Als uw DEWALT-product defect raakt als gevolg van het gebruik van verkeerde materialen of onjuiste constructie binnen 12 maanden na de datum van aankoop, garandeert DEWALT alle defecte onderdelen gratis te vervangen of – naar onze beoordeling – het apparaat gratis te vervangen, op voorwaarde dat:

• Het product niet verkeerd gebruikt is;

• Het product in redelijke mate is versleten;

• Er geen reparaties zijn ondernomen door niet-geautoriseerde personen;

• U een aankoopbewijs kunt overleggen;

• Het product compleet met alle originele onderdelen wordt geretourneerd. Als u aanspraak wilt maken op de garantie, neem dan contact op met uw leverancier of zoek het officiële D EWALT-servicecentrum bij u in de buurt in de DEWALT-catalogus of neem contact op met het D EWALT-kantoor op het adres dat wordt vermeld in deze handleiding. Een lijst van officiële D EWALT- servicecentra en volledige details over onze after-sales-service zijn ook te vinden op internet via: www.2helpU.com.NORSK
