BRUKSANVISNING DSSW 24401 METABO

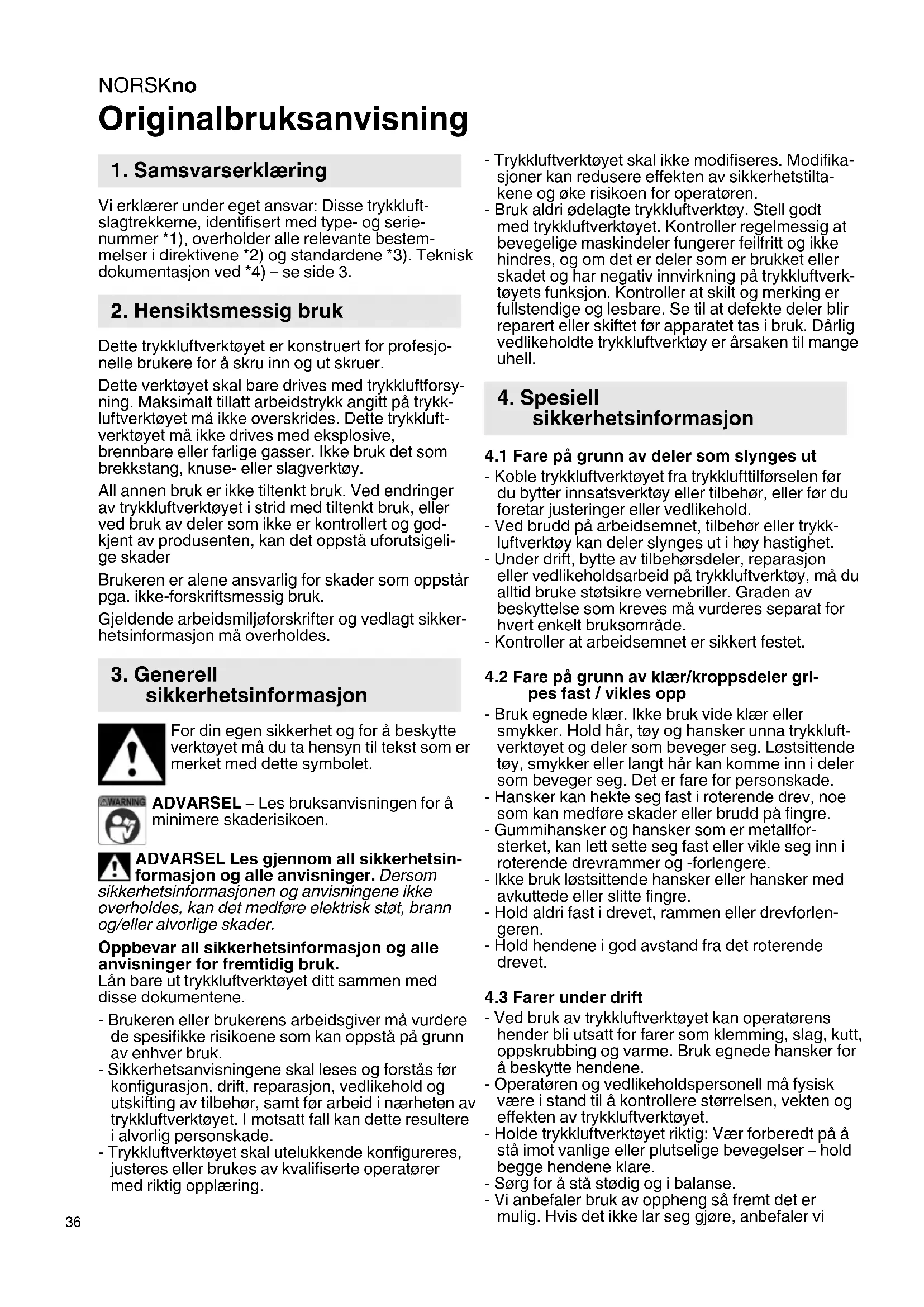

Vi erklærer under eget ansvar: Disse trykkuft-slagtrekkerne, identifisert med type- og seri-emummer *1), overholder alle relevante bestemmelser i direktivene *2) og standardene *3). Teknisk dokumentasjon ved *4)- se side 3.

2. Hensiktsmessig bruk

Dette trykkuftverktoyet er konstruert for profesjonelle brukere for a skru inn og ut skruer.

Dette verktøyet skal bare drives med trykkuftforsy- ning. Maksimalt tillatt arbeidstrykk angitt pa trykkluftverktøyet ma ikke overskrides. Dette trykkuftverktøyet ma ikke drives med eksplosive, brennbare eller farlige gasser. Ikke bruk det som brekkstang, knuse-ller slagverktøy.

All annen bruk er/DD ke tiltenkt bruk. Ved endringer av trykkuftverktoyet i strid med tiltenkt bruk, ell er ved bruk av deler som/DD er kontrollert og godkjent av produsenten, kan det oppsta uforutsigige skader

Brukeren er alene ansvarlig for skader som oppstan pga. ikke-forskriftsmessig bruk.

Gjeldende arbeidsmiljøforskrifter og vedlagt sikkerhetsinformasjon mA overholds.

3. Generell sikkerhetsinformasjon

For din egen sikkerhet og for a beskytte verktoyet ma du ta hensyn til tekst som er merket med dette symbolet.

ADVARSEL - Les bruksanvisingen for a minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsin-formason og alle anvisninger. Dersom

sikkerhetsinformasonen og anvisingene ikke overholds, kan det medfrole elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Lan bare ut trykkuftverktoyet ditt sammen med disse dokumentene.

• Brukeren eller brukerens arbeidsgiver på vurdere de spesifikke risikoene som kan oppsta på grunn av enchverbruk.
• Sikkerhetsanvisingene skal leses og forstas før konfigurasjon, drift, reparasjon, vedlikehold og utskifting av tilbehør, somt for arbeid i nærhen av trykkuftverktøyet. I motsatt fall kan dette resultere i alvorlig persorskade.

• Trykkuftverktoyet skal utelukkende konfigureres, justeres aller brukes av kvalifiserte operatorer med riktig opplaering.

• Trykkuftverktøyet skal ikke modifereres. Modifikasjoner kan redusere effekten av sikkerhetstilatakene og øke risikoen for operatoren.

• Bruk aldri odelagte trykkluftverktoy. Stell godt med trykkluftverktoyet. Kontroller regelmessig at bevegelige maskindeler fungerer feilfritt og ikke hindres, og om det er deler som er brukket eller skadet og har negativ innvirkning på trykkluftverktoyets funksjon. Kontroller at skilt og merking er fullstendige og lesbare. Se til at defekte deler blir reparert uller skifte tfor apparatet tas iBruk. Darylig vedlikeholdte trykkluftverktoy er arsaken til mange uhell.

4. Spesiell sikkerhetsinformasjon

4.1 Fare på grunn av deler som slynges ut

• Koble trykkuftverktoyet fra trykkufttilforselen for du bytter innsatsverktoy erler tilbehør, ellr for du foretar justeringer erller vedlikehold.
• Ved brudd på arbeidsemnet, tilbehør eller trykkluftverktøy kan deler slyngses ut i høy hastighet.
• Under drift, bye tve av tilbehorsdeler, reparasjon eller vedlikeholdsarbeid paa trykkuftverktoy, ma du alltid bruke stotsikre vernebriller. Graden av beskyttelse som kreves mavurderes separat for hvert enkeltBruksomrade.
• Kontroller at arbeitssemnet er sikkert festet.

4.2 Fare på grunn av klær/kroppsdeler gripe fast / vikles opp

• Bruk egnede klær. Ikke bru k vide klær eller smykker. Hold här, toy og hansker unna trykkluftverktøyet og deler som beveger seg. Løstsittende toy, smykker ellr langt hr kan komme inn i deler som beveger seg. Det er fare for personskade.
  Hansker kan hekte seg fast i roterende drev, noe som kan medfore skader aller brudd pa fingre.
• Gummihansker og hansker som er metallfor-sterket, kanlett sette seg fast uller vikle seg inn i roterende drevrammer og -forlengere.
• Ikke bruk lolesttende hansker eller hansker med avkuttede eller slitte fingre.
• Hold aldri fast i drevet, rammen aller dewforlen-geren.
• Hold hendene i god avstand fra det roterende drevet.

• Ved bruk av trykkuftverktoyet kan operatorens hender bli utsatt for farer som klemming, slag, kutt, oppskrubbing og varme. Bruk egnede hansker for a beskytte hendene.
• Operatoren og vedlikeholdspersonell ma fysisk vare i stand til a kontrollere storrelsen, vekten og effekten av trykkuftverktoyet.
• Holde trykkuftverktøyet riktig: Vær forberedt på Å stå imot vanlige eller plutselige bevegelser - hold begge hendene klare.
• Sørg for á stá stødig og i balanse.
  Vi anbefaler bruk av oppheng sa fremt det er mulig. Hvis det ikke lar seg gjore, anbefaler vi

sidehandtak til lufttrykkverktoy med rett handtak og trykkuftverktoy med pistolgrep. Uansett anbefaler vi alltid bruk av hjelpemidler ved opptak av reaksjonsmomentet.

• Ikke ta på roterende deler.
• Unngå utilsiktet bruk. Ved brudd i lufttilførselen, slå trykkluftverktøyet av med pa/av-bryteren.
• Bruk bare smoremidler som er anbefalt av produsenten.
• Ikke bruk verktøyet i trange rom. Pass på at hendene dine ikke blir klemt mellom trykkuftverktøyet og emnet, spesielt nr noe skal skrus lost.
• Bruk personlig verneutstyr og husk alltid a bruke vernebriller. Bruk av personlig verneutstyr som hansker, verneklaer, stovmaske, sklisikre vernesko, hjelm eller horselsvern - avhengig av type og bru k av apparatet - reduserer risikoen for skader og anbefales.

4.4 Fare ved gjentatte bevegelter

• När du arbeider med trykkuftverktøy, kan det forekomme ubehag i hendene, armene, skuldrene, nakken eller andre kroppsdeler.
• Innta en komfortabel posisjon for arbeid med trykkluftverktoy, sorg for a ha et sikkert grep og unngugunstige stillinger erler stillinger som gjor detvanskelig a holde balansen. Operatoren bør endre arbeidsstilling ved langvarig arbeid, noe som kan bidra til a unnga ubehag og tretthet.
• Hvis operatoren opplever symptomer som vedvarende kvalme, smerter, bankende, smerte, prikking, nummenhet, svie aller stivhet, bør disse varslene ikke ignoreres. Operatoren må si fra om dette til sin arbeidsgiver og kontakte en kualifisert lege.

4.5 Fare på grunn av tilbehörsdeler

Koble trykkuftverktoyet fra trykkufttiforselen for du bytter ellfer innsatsverktoy eller tilbehor.
- Ikke ta på rammer eller tilbehorsdeler under arbeidet, da dette kan øke faren for kutt og forbrenning samt skader som skyldes vibrasjoner.
- Bruk kun tilbehør som er beregnet for dette apparatet og som oppfyller kravene og spesifikasjönene som er nevnt i/DDne bruksanvisningen.
- Bruk bare innsatsverktoy som er i god stand. Ved Bruk av mangelfulle tilbehorsdeler kan det forekomme at disse gär i stykker under bruK og blir slynget ut.

4.6 Farer på arbeidsplassen

• Skliing, snubling og fall er hovedårsakene til skader på arbeidsplassen. Vær forsiktig med overflater som kan ha blitt glatte på grunn av bruk av trykkuftverktøy, og med luftslangen som kan utgjøre snublefare.
• Gå forsiktig inn i ukjente omgivelser. Det kan finnes skjulte farer i form av stromkabler erler andre forsyningsledninger.
• Trykkuftverktoyet er/DDke beregnet for bruk i eksplosjonsfarlige atmosfærer og er/DDke isolert mot kontakt med elektriske strømkilder.
• Kontroller at det/DDke finnes strom-, vann- eller gassledninger pa stedet der du skal arbeide (for eksempel ved hjelp av en metalldetektor).

4.7 Farer på grunn av støv og damp

• Stov og røyk som resulterer fra bruk av trykkuftverktøyet, kan fore til helseproblemer (for eksempel kreft, fodselsdefekter, astma og/eller dermatit). Det er viktig Å foreta en risikovurdering med hensyn til disse farene og iverksette egnede kontrollmekanismer.
• I risikovurderingen ma det tas i betraktning stov som oppstar ved bruk av trykkuftverktoyet og eventuelt ochsiderende stov som virvles opp.
• Utblåsingsluften skal fores sik at oppvirvling av stov i et stovfylt miljo minimaliseres.
• Hvis det oppstår støv eller gasser, på den viktigste oppgaven vaere Å kontrollereppe der de oppstår.
• Alle monterings- ell terlbehorsdeler til trykkuftverktoyet som brukes til oppsamling, avsug ell dermping av flyvestov erer roryk skal brukes i henhold til produsentens instruksjoner og vedlikeholds riktig.
• Bruk egnet pustemaske i henhold til instruksene fra din arbeidsgiver uller kravene i HMS-forskiftene.

4.8 Fare på grunn av stoy

• Pävirkning av hove støynivær kan ved manglende hørsvern fore til permanent hørselsskade, hørselstap og andre problemer som tinnitus (oresus, susing, piping eller brumming iaret).
• Det er viktig Å foreta en risikovurdering med hensyn til disse farene og iverksette egnede kontrollmekanismer.
• Kontrollmekanismer som er egnet som risikoredu-serende tiltak, inkluderer bruk av isolerende materialer for a unnga ringestoy fra arbeidsemnet.
• Bruk egnet horselsvern i henhold til instruksene fra din arbeidsgiver og kravene i HMS-forskiftene.
• Trykkuftverktoyet skal drives og vedlikeholdes i samsvar med anbefalingene iijke bruksanvisinningen for a unnga unodvendig okning av styni-vaet.
• Forbruksmateriell og innsatsverktøy skal velges ut, vedlikeholds og byttes i samsvar med anbefalingene iijke veiledningen for a unnga unodvendig hoyning av stynivæt.
• Den integrerte lyddemperen må ikke fjernes og må vår i god stand.

4.9 Fare på grunn av vibrasjoner

• Virkningene av vibrasjon kan.fore til skade pa nerver og forstyrelser i blodsirkulasjonen i hender og armer.
• Hold hendene i god avstand fra rammene til muttermtrekkerne.
• Bruk varme klær nár du arbeider i kalde omgivelser og hold hendene varme og tørre.
• Hvis du oppdager atHUDENa fingre erler hendene er nummen, kribler, verkerller blir misfaret hvit, ma du avbryte arbeidet med trykkluftverktoyet, varsole arbeidsgiver umiddelbart og opposke iege.
• Trykkuftverktoyet skal drives og vedlikeholds i samsvar med anbefalingene i/DDne bruksanvis- ningen for a unnga unodvendig forsterkning av vibrasjoner.

NORSKno

• Ikke bruk rammer og forlengere som er slitte eller som passer)darylig, da dette med stor sannsynlighem medforer betydelig mer vibrasjon.
• Forbruksmateriell og innsatsverktøy skal velges ut, vedlikeholds og byttes i samsvar med anbefalingene iijke veiledningen for a unnga unodvendig økning av vibrasjoner.
• Bruk mufferordeler sa fremt det er mulig.
• Bruk stativ, fastspenningsanordning eller utbalanseringsanordning hvis mulig for a holde oppe vekten av trykkluftverktøyet.
• Hold trykkluftverktøyet med et ikke allfor fast, men sikkert grep samtidig som du opprettholder不同程度d handreaksjonskraft, for vibrasjonsrisikoin blir generelt større med økende grepskraft.

4.10 Ekstra sikkerhetsanvisninger

• Trykkuft kan forarsake alvorlige personskader.
• Nár trykkluftverktøyet ikke er i'bruk, För du skifter tilbehör eller nár du utfører reparasjoner, ma lufttilførselen alltid slås av, luftslangen gjores trykkløs og trykkluftverktøyet kobles fra trykklufttilførselen.
• Rett aldri luftströmmen mot deg selv eller andre mennesker.
• Slanger som fyker omkring, kan forårsake alvorlige skader. Derfor ma du alltid kontrollere at slangene og festene er intakte og ikke har løsnet.
• Kald luft skal fores bort fra hendene.
• Ikke bruk hurtiglukkkekoblinger i verktoyapningen. Til slangekoblinger med gjenger skal du bare bruke koblinger av herdet stal (eller et materiale med tilsvarende stotsikkerhet).
• Hvis det benyttes universal-rotasjonskoblinger (klokoblinger), ma det brukes lasetapper, og bruk Whipcheck-slangesikringer som beskyttelse i tilfelle svikt i forbindelsen mellom slangen og trykkuftverktoyet aller mellom slangene.
• Sørg for at det angitte maksimaltrykket for trykkluftverktøyet ikke overskrides.
• Bær aldri trykkuftverktøy etter slangen.
• Hvis trykkluftverktoyet brukes i en holder: trykkluftverktoyet ma festes forsvarlig. Tap av kontroll kan.fore til skader.

• Følg eventuelt HMS-forskrifter eller ulykkesforebyggende forskrifter for bruk av kompressorer og trykkluftverktøy.
• Sørg for at maksimalt arbeidstryk angitt i de tekniske spesifikasjonene ikke overskrides.
• Verktøyet må ikke overbelastes - bruk verktøyet kun i det ytelsesområdet som er oppgitt i de tekniske data.
• Bruk bare trygge smoremidler. Sorg for at det er tilstrekkelig ventilasjon på arbeidsplassen. Ved økt utstrømming: Kontroller trykkuftverktøyet og reparer ved behov.
• Ikke bruk dette verktoyet nár du er ukonsentrt.
  Vær oppmerksom, pass på hva du gjør og gå fornuftig frem nár du arbeider med et trykkuftverktoy. Ikke bruk verktoyet nár du er trett eller er pavirket av narkotika, alkohol eller medikamenter. Et øyeblinkks uoppmerksomhet ved bruk av verktoyet kan fore til alvorlige skader.

• Hold arbeidsplassen ren og ha tilstrekkelig belysning. Rotete arbeidsomrader og arbeidsomrader uten lys kan fore til ulykker.

• Sikre trykkluftverktøj mot barn.

• Ikke oppbevar verktøyet ubeskyttet utendørs ell er i fuktige omgivelser.
• Beskytt trykkuftverktøy, spesielt trykkuftforsyningen og betjeningeselementer, mot støv og smuss.

Informasjoner i donne bruksanvisingen er merket som folger:

Fare! Adversel mot personskader aller miljøskader.

OBS! Adversel mot materielle skader.

4.12 Symboler på trykkluftverktøyet

Les bruksanvisingen for verktoyet tas i brisk.

Bruk horselsvern!

Bruk horselsvern!

Rotasjonsretning

5. Oversikt

Se side 2.

1 Firkantfeste for koppnokler
2 Ekstrahandtak
3 Handtak
4 Bryter (pà/av)
5 Luftutlop med lyddemper
6 Trykkuftilkobling med filter
7 Slangekobling
8 Bryter for a stille inn dreieretning og dreiemoment
9 2-oreklemme

6. Bruk

6.1 Før forste gangs bruk

Klargjøring til trykkuftkobling

Fare! Bruk ikke hurtigkoblinger på trykklufttikoblingen (6). Tilkoblingsstykkene

som følger med for hurtigkoblingene skal aldri skrus rett pa trykkufttilkoblingen (6) - skru alltid slangetilkoblingen (7) inn pa apparatet og fest trykkuftslangen til den. Lengden pa trykkuftslangen mellom trykkufttilkoblingen (6) og en eventuell hurtigkobling ma vare minst 20 cm. En hurtigkobling som sitter for tett intil apparatet kan svekte, og lose slanger slå rundt og forårsake alvorlige skader.

• Skru den medfalgende slangekoblingen (7) inn pa trykklufttilkoblingen (6): Bruk en fastnokkel til a sikre trykklufttilkoblingen mot a blv ridd, og skru pa slangekoblingen (7) med en annihil fastnokkel. Se side 2, fig. A.

• Skyv den medfolgende 2-oreklemmen på trykkluftslangen som skal kobles til.

• Skyv trykkuftslangen inn på slangekoblingen sö langt som mulig.

• Skyy 2-oreklemmen til slangekoblingen og klem de to orene helt til med en egnet monteringstang (se side 2, fig. B).

6.2 Bruke trykkuftverktoyet

For aoppnafull effekt med trykkuftverktoyet skal du alltid bruke entrykkuftslange med en innvendig diameter pa minst 10mm .For liter innvendig diameter kan redusere ytelsen betraktelig.

OBS! Trykkuftledningen pågressive inneholde kondens.

• Bruk smurt trykkluft uten pamontering av takesmoreapparat.
• Uten takesmoreapproxarat: Tilsett daglig olje via trykkufttikoblingen. Ca. 3-5 draper pneumatikkolje per 10 driftsminutter ved kontinuerlig bruk.

Hvis verktøyet ikke har vaert i bruk på flere dager, ma det tilsettes ca. 5 draper pneumatikkolje for hand i trykkufttilkoblingen.

OBS! Verktøyet mæ bare gå kort tid pa tomgang.

1. Sett koppnokkelen inn pa firkantfestet (1). Kontroller at tilbehoret er ordentlig festet.

2. Still inn dreieretning og dreiemoment på dreieretningsvenderen (8):

3. hoyredreining

4. Enstredreining

-1 = lavtdreiemoment
-2=middels dreiemoment
-3=hoydtreiemoment

1. Still inn arbeidstrykket (malt ved luftinngangen nár trykkluftverktøyet er i gang). Maksimalt tillatt arbeidstrykk, se kapittelet "Tekniske spesifikasjoner".

2. Koble trykkluftverktoyet til trykklufttilforselen.

3. Sla pā: Trykk pā bryteren (4).

Slá av: Slipp opp bryteren (4)

7. Vedlikehold og stell

Fare! Koble fra trykkufttikoblingen før ethvert arbeid på verktøyet.

Fare! Vedlikeholds- eller reparasjonsarbeider utover det som er beskrevet i dette kapittelet, un utfores av fagfolk.

• Sørg for at trykkuftverktøyet er sikkert ved Å foreta regelmessig vedlikehold.
• Kontroller at skruefester sitter fast, trekk til ved behov.
• Rengjør filteret i tryklufttilkoblingen minst en gang i uken.
• Det anbefales á koble en trykkreduksjønsenhet med vannutskiller og smoreapparat før trykkuftverktøyet.
• Ved økt utstrømming av olje eller luft ma trykkluftverktøyet kontrolleres og ev. utbedres. (Se kapittel 9.)
• Kontroller turtallet regelmessig og etter hver gangs bruk, og foreta en enkel kontroll av vibrasjonsnivæt.
• Unngå kontakt med farlige stoffer som kan ha samlet seg på verktøyet. Bruk egnet personlig verneutstyr og bortskaff farlige stoffer med egnede tiltak før vedlikehold.

8. Tilbehør

Bruk kun originalt Metabo-tilbehör.

Bruk kun tilbehör som er beregnet for dette trykkuftverktøyet og som oppfyller kravene og spesifikasjönene som er nevnt i/DDne bruksanvisningen.

Det komplette tilbehorsprogrammet finner du pa www.metabo.com aller i katalogen.

9. Reparasjon

Fare! Reparasjoner av trykkuftverktoy skal bare utfores av fagfolk med originale Metaboorvedeler!

Ta kontakt med din Metabo-forhandler dersom du har Metabo trykkuftverktøy som mA repareres. Adresser på www.metabo.com.

Du kan laste ned reservationslsister fra www.metabo.com.

10. Miljøvern

Følg nasjonale forskritter for miljøvennlig kassering og resirkulering av gamle trykkuftverktøy, emballasjer og tilbehør. Detmökke oppsta fare for personer og miljo.

Emballasjematerialene mä kasseres i henhold til merkingen og kommunale retningslinjer. Du finner mer informasjon på www.metabo.com i området Service.

11. Tekniske data

Forklaringer til opplysningene på side 3.

Med forbehold om endringer som ffolge av tekniske forbedringer.

V1 =luftbehov

p_max. = maksimalt tillatt arbeidstrykk

n0 =turtall

H= firkantfeste

S = maks. skruedimensionj

TmaxF= dreiemoment ved hoyredreining

Tmax, R= dreiemoment ved venstredreining

NORSKno

d_j =slangediameter (innvendig)

C = tilkoblingsgjenge

A = mål: lenghtex bredde x høyde

m = vekt

Angitte tekniske data kan variere i henhold til normene som gjelder til enhver tid.

Emisjonsverdier

Disse verdiene gjør det mulig Å beregne utslippene til verktøyet og sammenlige det med andreverktøy. Den faktiske belastningen kan variere avhengig av bruksforhold og verktoyets tilstand. Ta hensyn til arbeidspauser og perioder med minre belastning i beregningen. Sett opp vernetiltak forBrukeren i henhold til de beregnede verdiene, f.eks. organisatoriske tiltak.

Vibrasjon (vektet effektiv aktelerasjonsverdi; EN 28927):

ah =vibrasjonsemisjonsverdi

K_h =maleusikkerhet (svingning)
