Produkttype	Oscillerende multifunksjonsverktøy (Sonicrafter)
Merke	Worx
Modell	WX671.6 (og varianter WX671, WX671.1-11)
Strømforsyning	Nettstrøm, 230 V ~ 50 Hz (strømledning inkludert)
Strømforbruk	Ikke spesifisert, typisk ~250 W
Mål (L x B x H)	Omtrent 30 x 8 x 10 cm
Vekt	Omtrent 1,5 kg
Svingningsfrekvens	Variabel (lav og høy hastighet) via justeringshjul
Lydtrykknivå	85 dB(A) (K=3 dB(A))
Lydeffektnivå	96 dB(A) (K=3 dB(A))
Vibrasjon (emisjonsverdi)	ah = 5,42 m/s², K = 1,5 m/s²
Hovedfunksjoner	Saging (tre, plast, ikke-jernholdige metaller, spiker, veggfliser), sliping (tre, metall, små flater), skraping (maling, lim, teppe)
Medfølgende tilbehør	Presisjonssagblad for tre, universalblad, HSS-segmentblad, slipapir (inkludert perforert), slipefot, adaptere (Fein/Bosch), stiv skrape, filtpoleringspute, trekantfil, karbidblad, støvavsug, unbrakonøkkel
Vedlikehold og rengjøring	Rengjør med tørr klut; ikke bruk vann eller løsemidler; hold ventilasjonsåpningene rene; ingen smøring nødvendig
Sikkerhet	Bruk hørselvern, vernebriller, støvmaske; bruk skarpe blader; unngå temperaturer ≤10°C; koble fra før tilbehørsskifte
Reservedeler og reparerbarhet	Skjæretilbehør, slipemidler og adaptere tilgjengelig hos forhandler; ingen brukerreparerbare deler; strømledning kan skiftes av fagperson
Generell informasjon	I samsvar med EU-direktiver: 2006/42/EF, 2004/108/EF, 2011/65/EU; standarder EN 60745-1/-2-4; beskyttelsesklasse II; resirkuler i henhold til WEEE-forskriften

Ofte stilte spørsmål - Sonicrafter WX671.6 WORX

Hvordan bytter jeg bladet på min Worx Sonicrafter WX671.6?

Koble verktøyet fra strømmen. Bruk den medfølgende unbrakonøkkelen til å skru ut festebolten (del nr. 5). Fjern det gamle bladet eller tilbehøret. Rengjør verktøyholderen og det nye bladet. Plasser bladet på den sekskantede verktøyholderen og juster det flatt. Sett tilbake festet og stram godt med nøkkelen. For Fein- eller Bosch-tilbehør, bruk den tilsvarende adapteren (I for Fein, II for Bosch) og følg samme fremgangsmåte.

Kan jeg bruke tilbehør fra andre merker som Fein eller Bosch?

Ja, takket være de to medfølgende adapterne. Adapter I gjør det mulig å montere Fein-tilbehør, adapter II for Bosch. Sørg for at adapteren sitter godt og at tilbehøret er montert i flukt med verktøyholderen. Merk at Fein og Bosch er registrerte varemerker og ikke tilknyttet Worx.

Hvordan justerer jeg svingningshastigheten?

Variabelt hastighetsjusteringshjul (merke 2 på verktøyet) lar deg justere svingningsfrekvensen mens motoren går. Bruk høy hastighet for saging, sliping og skraping av harde materialer. Bruk lav hastighet for polering av lakk eller arbeid på delikate overflater.

Hvordan reduserer jeg vibrasjoner under bruk?

Bruk alltid skarpe blad og meisler. Vedlikehold verktøyet i henhold til håndboken og smør det om nødvendig. Hvis verktøyet brukes regelmessig, investér i antivibrasjonstilbehør. Unngå å arbeide ved temperaturer under 10°C og planlegg arbeidet for å spre bruken over flere dager.

Hvordan sliper jeg effektivt med Sonicrafter?

Bruk høy svingningshastighet. Påfør lett trykk og utfør kontinuerlige bevegelser. For høyt trykk øker ikke materialfjerningen, men sliter slipemiddelet for tidlig. For god feste av slipepapiret, trykk verktøyet mot en flat overflate og slå det på kort. Snu papiret når kornet blir slitt.

Hvordan installerer jeg støvavsugssystemet?

Monter støvavsugstilbehøret som vist i figurene C1 til D2 i håndboken. Hvis du bruker den perforerte slipefoten, må du montere støvoppsamlere for å suge. Koble til en ekstern støvsuger om nødvendig.

Hva gjør jeg hvis verktøyet blir for varmt?

Hvis verktøyet blir for varmt, spesielt etter bruk ved lav hastighet, sett hastigheten til maksimum og la det gå på tomgang i 2-3 minutter for å kjøle ned motoren. Unngå langvarig bruk ved svært lav hastighet. Sørg for at ventilasjonsåpningene ikke er tilstoppet.

Kan jeg bruke verktøyet til å skjære fliser?

Ja, verktøyet er designet for å bearbeide myke veggfliser. Bruk et egnet blad (f.eks. diamantsegmentblad). Velg høy svingningsfrekvens og bruk alltid vernebriller. For harde fliser, sjekk bladets kompatibilitet.

Hvordan vedlikeholder jeg mitt multifunksjonsverktøy?

Verktøyet krever ingen spesiell smøring. Rengjør det med tørr klut etter hver bruk. Bruk aldri vann eller kjemikalier. Hold ventilasjonsåpningene rene og fjern sagflis fra kontrollene. Oppbevar verktøyet på et tørt sted. Hvis strømledningen er skadet, få den skiftet av en fagperson.

Hva gjør jeg hvis sagbladet slites ujevnt?

Løsne bladet litt, drei det en liten vinkel, og stram det deretter. Dette gir mer jevn slitasje. Bruk alltid skarpe blad tilpasset materialet. Et dårlig festet arbeidsstykke kan også påvirke skjærekvaliteten.

BRUKSANVISNING Sonicrafter WX671.6 WORX

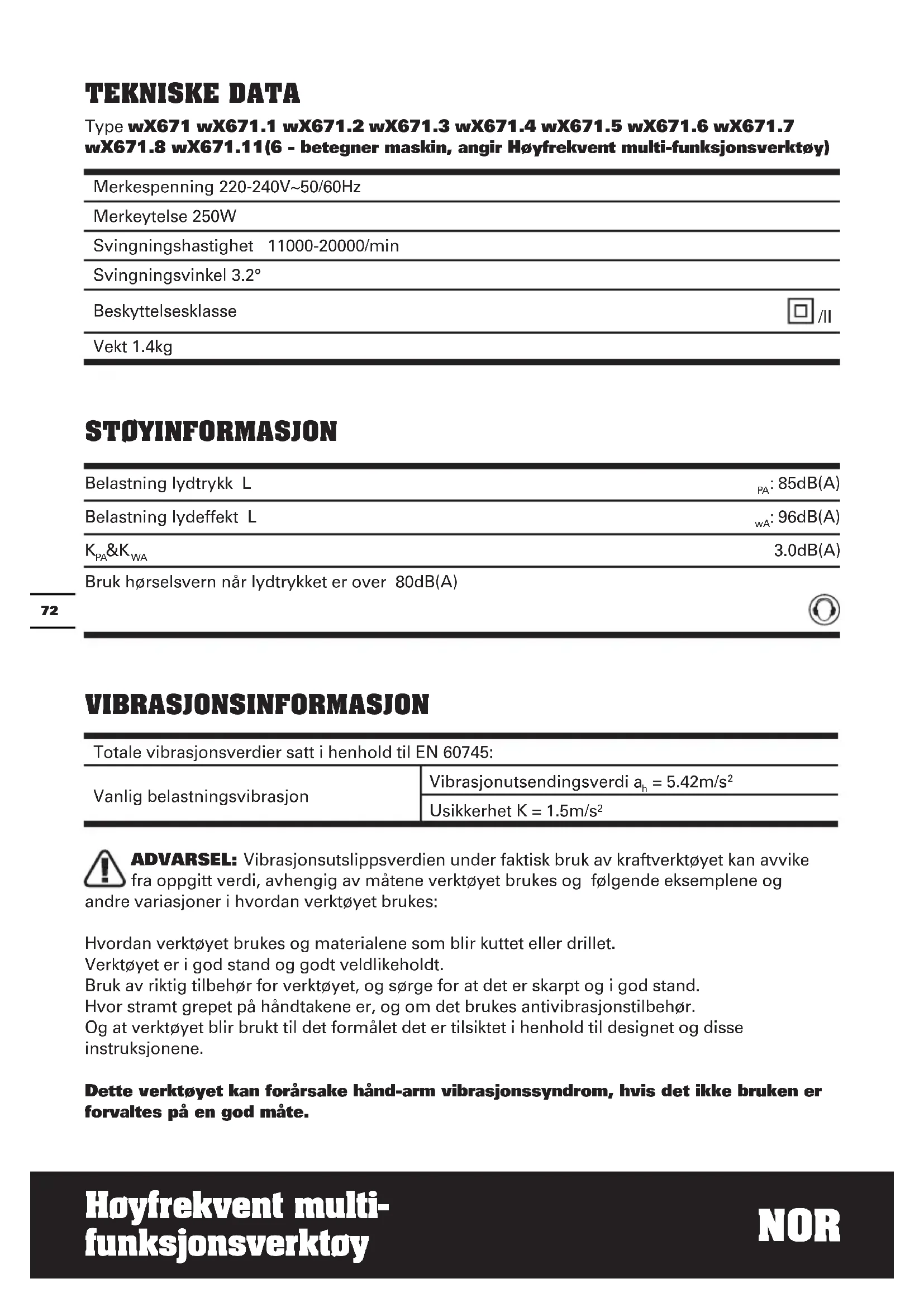

Totale vibrasjonsverdier satt i henhold til EN 60745:
Vanlig belastningsvibrasjon	Vibrasjonutsendingsverdi \( a_h = 5.42m/s^2 \)
	Usikkerhet K = 1.5m/s2

ADVARSEL: Vibrasjonsutslippsverdien under faktisk bruk av kraftverktøyet kan avvike

fra oppgitt verdi, avhengig av matene verktoyet brukes og falgende eksemplene og

andre variasjoner i hvordan verktoyet brukes:

Hvordan verktøyet brukes og materialene som blir kuttet eller drillet.

Bruk av riktig tilbehør for verktøyet, og sorge for at det er skarpt og i god stand.

Hvor stramt grepet pa handtakene er, og om det brukes antivibrasjonstilbehør.

Og at verktøyet blir brukt til det formålet det er tilsiktet i henhold til designet og disse instruksjonene.

Dette verktøyet kan forårsake hand-arm vibrasjonsyndrom, hvis det ikkeBruken er forvaltes på en god mæte.

ADVARSEL: For Å vare nøyaktig, bør ogå et overslag over eksponderingsnivå under faktiske bruksforhold ogå tas med i betraktning i alle deler av driftssyklusen, sik som erktøyet er skrudd av og;nár det går på tomgang, men ikke faktisk gjør jobben. Dette kanere eksponderingsnivået betraktelig over—hele arbeidsperioden.

For à hjelpe til à minimere risikoen for vibrasjonseksponering.

Bruk ALLTID skarpe meisler, driller og blad.

Vedlikehold verktøyet i henhold til disse instruksjonene og sørg for at det er godt smurt (der det er hensiktsmessig).

Hvis verktøyet skal brukes regelmessig, inveter i antivibrasjonstilbehør.

Unngå Å bruke verktøy i temperaturer på 10^ eller lavere.

Planlegg arbeidstimeplanen din sik at du spre bruk av hoyvibrasjonsverktoy utover flere dager.

TILLEGSUTSTYR

Vi anbefaler at du kjöper alt ekstrautstyr fra butikken der du kjöpte dette verktøyet. Anvend doit kvalitetsekstrautstyr, merket med et velkjent varemereke. Velg kvalitet i henhold til det arbeidet du akter ä gå i gang med. Henviser til tilbehörspakningen for videre detailjer. Butikkponesalet kan ögsä gi hjelp og råd.

SIKKERHETSANVISNING FOR KUTTING

1. Hold verktøyet med en isolerende gripeoverflate nár du utfører en operasjon der skjæverktøyet kankommen i kontakt med skulte ledninger erller sin egen ledning. Kontakt med en "levende" ledninger vil utsette metalldelertil verktøyet og operatoren for støt.
2. Alltid bruk en stovmaske.

SYMBOLER

For a redusere risikoen for personskade, m braukeren lese instruksjonsveiledningen

Advarsel

Beskyttesesklasse

Bruk vernebriller

Bruk hørselsvern

Bruk støvmaske

Avfall perpet elektriskeprodukter ma化进程legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersk hos de lokale myndighetene aller en detailjist for resirkuleringsrad.

FREMGANGSMÅTE FOR LADNING

MERK: Les noye gjennom instruksjonsboka fdr du bruker

verktøyet.

FORMÁLSMESSAGE BRUK

Elektroverktøyet er beregnet til saging og kapping av trematerialer, kunststoff, gips, ikkejernholdige metaller og festeelementer (f.eks. spiker, klammer) og til bearbeidelse av myke vegfliser og til tørsliping avindre flater. Det er spesielt egnet til arbeid kant i kant og i nærhen av kanter.

ADVARSEL: Før du arbeider med verktøyet ditt, mA du sorge for gen "levende" ledninger vil bli

skadet. Dra ut stopselet pa verktoyene dine for du monterer eller skifter tilbehør. Ikke rør motorkassen etter a ha arbeidet i lang tid, fordi den kan vare varm.

1. MONTERING AV VERKTØYET (Se A1,A2)

ADVARSEL: For alt arbeid eller när du endrer applikasjonsverktøy, ma

du alltid bruke vernehansker. Unngå risiko for personskade fra de skarpe kantene på applikasjonsverktøyene. Applikasjonsverktøy kan blv svært varme mens de er i bruk, som utgør en fare for brannsär!

ADVARSEL: For à redusere risikoen for persorskade, ma du

ikke la de universale endekuttebladene eller andre segmentsagblader sta imot handen tilBrukeren.

Skru ut bolten og fjern festeanordning(5).

Rengjor verktoyholderen,

applikasjonsverktøyet og bolten og festeanordning(5).

Plasser verktøyet nøyaktig oppa den hex-formede verktoyholderen. Vær oppmerksom pa at verktøyet har et nedsenet hylster.

Endre posisjonen til festeanordning(5) og stram til bolten med sekskantnokkelen som folger med.

2. BRUKE ADAPTERE (19) (Se A3)

Tilleggsutstyr fra andre merker (Fein Bosch) kan brukes på Sonicr after verktyet med adapteren.

MERK: Fein er et registrett varemerke for

C. & E. Fein GmbH. Bosch er et registrett varemere for Robert Bosch GmbH.

1) Bruk sekskantnøkkelen (21)for Å skru opp festestykke (5) og fjern det deretter fra verktøyholderen.
2) Rengjør verktøyholderen, adapteren,Bruksverktøyet og festestykket.
3) Fest adapteren på verktøyholderen, plasser deretter bruksverktøyet på adaptereren. Sorg for at verktøyholderen,adapteren ogBruksverktoyet deler et nedsenet hylster.
4) Posisjoner festestykket pa nytt pa bruksverktoyet og stram til med sekskantnokkelen.

MERK: Sørg for at adapterenSAMsvarermedbruksverktøyet.Aadapteren (I)samsvares medbruksverktøyet til Fein. Theadapter (II) is matched to the application tool of Bosch. (Se A3)

3. MONTERING/UTSKIFTING AV SLIPESKIVEN (Se B)

Still sandpapiret kant i kant med spliceplaten og trykk den pa plass for hand.

Trykk kraftverktøyet med sandpapiret bestemt mot en flat overflate og skru kraftverktøyet pa for en kort stund. Dette sørger for at sandpapiret sitter godt fast og det forbinderr for tidlig slitasje.

Hvis et punkt blir slitt, dra sandpapiret av, snu det 120^ og sett det pa igjen.

4. BETJENE AV/PÅ-BRYTETEN

Til innkobling av elektroverktøyet skyver du pa-/avbryteren (1) fremover, sik at det vises (1) pa bryteren.

Til utkobling av elektroverktoyet skyver du p -/av-bryteren (1) bakover, sik at det vises (0) pa bryteren.

Den regulerbare hastighetskontrollen (2) kan brukes til a stille inn den optimale svingningsfrekvensen i henhold til tilbehoret som brukes og den respektiveBruken.

Hoy svingfrekvens:

Sliping, saging, rasping, polering av stein og metall.

Lav svingfrekvens:

Polering av lakk.

6. MONTERING AV STØVAVSUGET (Se C, D)

Nár du skal bruke støvsugingen ma du montere suge-enheten som vist i C1-D2.

MERK: Bruk den perforerte spliceplaten. Dukan kun bruke stovsugingen etter at du har montert stovoppsamleren.

7. SLIPING

Typisk bruk: Tre, metall;indre flater, sørskilt hjørner, kanter og)darglig tilgengelige steder.

Velg hoy svingfrekvens.

Slip med jevn bevegelse og svakt trykk.

Sterkere trykking øker ikke slipemengden, men fører kun til en hurtigere slitasje av slipskiven.

8. SAGE MED SEGMENTSAGBLAD

Typisk bruk: Tre, kunststoff, metallplater.

Velg hoy svingfrekvens.

Sagbladet holder lenger, hvis det slites jevnt.

Hertil Ioses sagbladet, dreies litt videre og strammes til igjen.

9. SAGE MED UNIVERSALT

ENDESKJAEREBLAD (Se E)

Ved inndykking og saging ma du med en svak pendelbevegelse sorge for entilstrekkelig bortforing av sponet.

10. SKRAPING

Typisk bruk: Avskraping av gammad lack ellim. Fjerning av limte tepper, f. eks. pa trapper eller andreindre - middels store flater. Velg middels/hoy svingfrekvens.

TIPS FOR ARBEID MED DETTE REDSKAPET

Hvis kraftverktøyet ditt blir for varmt, spesielt\ når det brukes på lave hastigheter, sett\ på høyeste hastighet og la den kjøre uten\ belastning i 2-3 minutter for á kjøle ned\ motoren. Unngå langvarig bruk på veldig lave\ hastigheter. Hold alltid bladet skarpt.

Sorg alltid for at arbeidstykket holds fast eller fastspennes for a hindre bevegelser.

En haverbevegelseavmaterialketanpavirke kvalitetena kuttingen ogslipefinishen.

Start opp verktoyet ditt for du begyinner a jobbe, og skru det bare av etter at du er fertig a jobbe.

Ikke start slipingen uten Å ha tilpasset sandpapiret.

Ikke la sandpapiret slites vekk, dette vil skade bunnplaten. Garantien dekker ikke slitasje på bunnplaten.

Bruk grovt sandpapir til Å slide grove overflater, medium sandpapir for glatte overflater og fint sandpapir for finpussen. Om nødvendig, gjør en test på et restmaterialie.

Overdreven kraft vil redusere arbeidseffektiviteten og forarsake overbelastning av motoren. Å skifte ut tilbehoret med jevne mellomrom vil opprettholde optimal arbeidseffektivitet.

VEDLIKEHOLD

Ta ut stöpselet fra stikkontakten før du foretar justeringer, service ell er vedlikehold.

Det elektriske verktøyet trenger ikke ytterligere smøring eller vedlikehold. Det er ingen brukernyttige deler i det elektriske verktøyet.

Bruk aldri vann eller kjemiske rensemidler for a rense verktøyet. Tørk av med en tørr klut. Du ma alltid lagre verktøyet pa en tørr plass. Hold

alltid motorens ventilasjonskanaler rene. Hold alle betjeningskontrollene fri for stv. Hvis du ser gnister i ventilasjonskanalene, er dette normalt og vil ikke skade verktøyet.

Hvis den medfolgende ledningen er beskadiget ma den erstattes av produsenten, serviceagenten aller andre kvalifiserte personer for a unnga risiko.

MILJOVERNTILTAK

Høyfrekvent multi-funksjonsverktøy

ner maskin, angir Hoyfrekvent multifunksjonsverktøy)

Funksjon Saging, skraping, pussing

Standardene samsvarer med

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60745-1

EN 60745-2-4

Kvalitetssjef POSITEC
