Merke	Fein
Modell	Accu SuperCut AFSC 18 QSL
Produkttype	Trådløse multifunksjonsverktøy
Strømforsyning	Li-Ion batteri 18 V
Oscillasjonsvinkel	Ikke spesifisert (typisk vinkel ~1,5° til 3°)
Variabel hastighet	Ja, 6 posisjoner (1 til 6)
Vekt (uten batteri)	Omtrent 1,2 kg (FEIN estimat)
Driftstemperaturområde (batteri)	0 °C til 45 °C
Bruksområder	Saging (tre, plast, GRP, metallplate opptil 1 mm), sliping, skraping, rasping, fjerning av fuger
Verktøyskifte	Nøkkelfritt, med spennspak
Verktøyorientering	I trinn på 30°, optimal posisjon
Antivibrasjonsbeskyttelse	Klasse VC0 til VC5 avhengig av verktøy
LED-ladeindikator	1-4 grønne LED (ladestatus), fast rød (nesten tom), blinkende rød (temperatur utenfor område)
Automatisk sikkerhetsstopp	Ja, for å unngå dyp utladning
Anbefalt verneutstyr	Vernebriller, hørselsvern, støvmaske, hansker
Vedlikehold	Blås tørr trykkluft gjennom ventilasjonsåpningene etter intensiv bruk
Reservedeler	Tilgjengelig på www.fein.com
Garanti	I henhold til nasjonal lovgivning og FEIN-erklæring

Ofte stilte spørsmål - Accu SuperCut AFSC 18 QSL Fein

Hvordan bytter jeg arbeidsverktøyet på Fein Accu SuperCut AFSC 18 QSL ?

Åpne spennspaken på verktøyhodet. Fjern det gamle tilbehøret og sett inn det nye ved å justere tappene. Lukk spaken ved å trykke den helt inn til du hører et klikk. Bruk aldri maskinen med spaken åpen.

Hvordan vet jeg om batteriet er ladet?

Verktøyet har 4 grønne LED på huset. Trykk kort på kontrollknappen for å vise ladenivå: 4 LED = 100 %, 1 LED = 25 %. En fast rød LED indikerer at batteriet er nesten tomt; en blinkende rød LED betyr at batteriet er utenfor temperaturområdet (0-45 °C).

Hva er den ideelle oscillasjonshastigheten for sliping?

For små trekantede plater, bruk en høy frekvens (posisjon 4 til 6 på variatoren). For stor plate, begrens til posisjon 4 maksimalt. Arbeid med lett trykk og kontinuerlig bevegelse for å unngå overoppheting av slipemiddelet.

Kan jeg sage metall med dette verktøyet?

Ja, du kan sage metallplate opptil 1 mm tykkelse samt tre, plast og komposittmaterialer (GRP). Bruk et egnet sagblad og still variatoren på høy hastighet.

Hvordan orientere arbeidsverktøyet?

Verktøyet kan orienteres i trinn på 30°. For å gjøre dette, åpne spennspaken, drei tilbehøret til ønsket posisjon, og lukk spaken igjen. Denne innstillingen gjør det mulig å oppnå den mest ergonomiske arbeidsstillingen.

Stopper maskinen automatisk ved overbelastning?

Ja, beskyttelseselektronikken stopper motoren hvis batteriet er for utladet eller ved blokkering. Slipp avtrekkeren og vent noen sekunder før du starter på nytt. Unngå å presse verktøyet mot arbeidsstykket.

Hvilket verneutstyr bør jeg bruke?

Bruk alltid vernebriller, hørselsvern, støvmaske og egnede hansker. For arbeid som genererer sprut, bruk ansiktsskjerm og forklær.

Hvordan vedlikeholde verktøyet etter intensiv bruk?

Etter arbeid på metallmaterialer, blås tørr og oljefri trykkluft gjennom ventilasjonsåpningene for å fjerne ledende støv. Rengjør også batterikontaktene med en ren, tørr klut.

Hvor finner jeg reservedeler til dette verktøyet?

Listen over reservedeler er tilgjengelig på nettstedet www.fein.com. Der kan du bestille tilbehør, batterier, ladere og andre deler.

Hvordan oppbevare verktøyet når det ikke er i bruk?

Fjern arbeidsverktøyet, lukk spennspaken i låst posisjon, og trykk deretter spennelementet inn. Ta ut batteriet og oppbevar alt på et tørt sted, beskyttet mot varme og fuktighet.

BRUKSANVISNING Accu SuperCut AFSC 18 QSL Fein

Hånd-arm-vibrationer

Håntering med batteri.

Vedligeholdelse og kundeservice.

Overensstemmelseserklæring.

Miljøbeskyttelse, bortskaffelse.

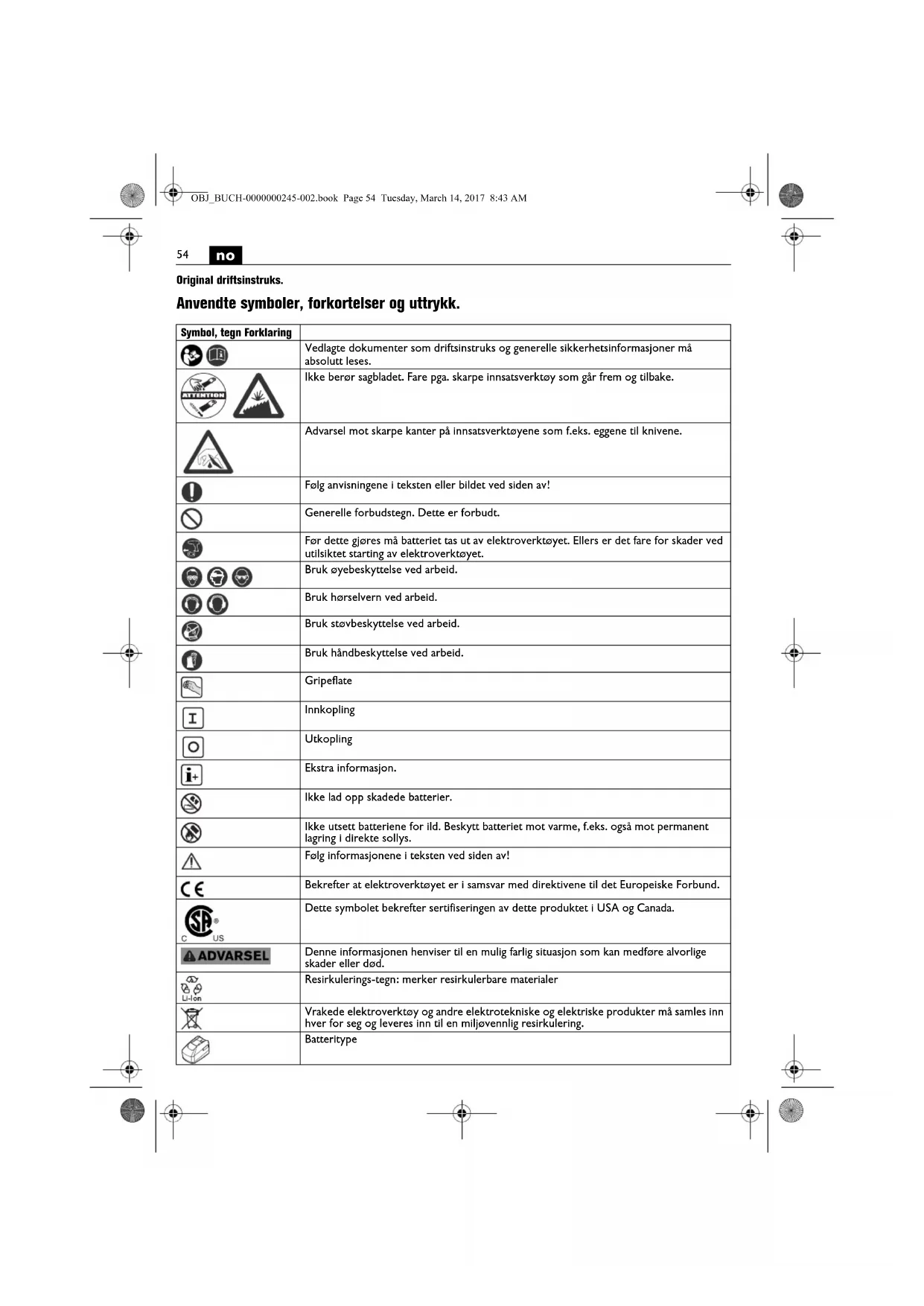

Anvendte symboler, forkortelser og uttrykk.

Symbol, tegn Forklaring
	Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner må absolutt leses.
	Ikke berør sagbladet. Fare pga. skarpe innsatsverktøy som går frem og tilbake.
	Advarsel mot skarpe kanter på innsatsverktøyene som f.eks. eggene til knivene.
[AWB4]	Følg anvisningene i teksten eller bildet ved siden av!
[Z5ZW]	Generelle forbudstegn. Dette er forbudt.
[Z0X2]	Før dette gjøres må batteriet tas ut av elektroverktøyet. Ellers er det fare for skader ved utilsiktet starting av elektroverktøyet.
	Bruk øyebeskyttelse ved arbeid.
	Bruk hørselvern ved arbeid.
	Bruk støvbeskyttelse ved arbeid.
	Bruk håndbeskyttelse ved arbeid.
	Gripeflate
	Innkopling
	Utkopling
	Ekstra informasjon.
	Ikke lad opp skadede batterier.
	Ikke utsett batteriene for ild. Beskytt batteriet mot varme, f.eks. også mot permanent lagring i direkte sollys.
	Følg informasjonene i teksten ved siden av!
[03CZ]	Bekrefter at elektroverktøyet er i samsvar med direktivene til det Europeiske Forbund.
[XAEY]	Dette symbolet bekrefter sertifiseringen av dette produktet i USA og Canada.
ADVARSEL	Denne informasjonen henviser til en mulig farlig situasjon som kan medføre alvorlige skader eller død.
	Resirkulerings-tegn: merker resirkulerbare materialer
	Vrakede elektroverktøy og andre elektrotekniske og elektriske produkter må samles inn hver for seg og leveres inn til en miljøvennlig resirkulering.
[SAGT]	Batteritype

ADVARSEL

no

55

Symbol, tegn Forklaring
	Lite svingtall
	Stort svingtall

Tegn Enhet internasjonalt Enhet nasjonalt Forklaring
UV V elektrisk likespenning		---
f/Hz Hz Frekvens
ns	/mIn, mIn^-1 , rpm, r/min /min	Målesvingtall
	°	°	Svingvinkel
	kg	kg	Vekt tilsvarende EPTA-Procedure 01
	kg	kg	Vekt av elektroverktøyet uten batteri og innsatsverktøy
	kg	kg	Vekt av batteriet
L_pA	dB	dB	Lydtrykknivå
L_wA	dB	dB	Lydeffektnivå
L_pCpeak	dB	dB	Maksimalt lydtrykknivå
K...			Usikkerhet
a	m/s^2	m/s^2	Svingningsemisjonsverdi iht. EN 60745 (vektorsum fra tre retninger)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2	Basis- og avledede enheter fra det internasjonale enhetssystemet SI.

For din egen sikkerhet.

ADVARSEL

Les gjennom alle advarslene og

holde advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Ta godt vare på alle advarslene og informasjonene.

Ikke bruk dette elektroverktøyet før du har lest og forstått denne driftsinstruksen og de vedlagte "Generelle sikkerhetsinformasjonene" (doku-

mentnummer 3 41 30 054 06 1). Oppbevar de angitte papirene til senere bruk og overrekk disse sammen med elektroverktøyet hvis det lånes bort eller selges videre. Følg også de vanlige nasjonale arbeidsmiljøbestemmelse- ne.

Elektroverktøyets formål:

håndført oscillator for bruk uten vanntilførsel i værbe- skyttede omgivelser med innsatsverktøy og tilbehør som er godkjent av FEIN.

AFSC18Q(SL):

• til saging av tre, kunststoff, glassfiberamert kunststoff (GFK) og til saging av metallplater (max. 1 mm)
• til utskjæring av flisefuger og rasping eller skraping av fliselim eller tepperester
• til sliping eller rasping på mindre flater

Spesielle sikkerhetsinformasjoner.

Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger. Kontakt med en spenningsførende ledning kan også sette elektroverktøyets metalldeler under spenning og føre til elektriske støt.

Bruk klemmer eller en annen praktisk metode for å sikre og støtte arbeidsstykket på et stabilt underlag. Hvis du kun holder arbeidsstykket med hånden eller støtter det mot kroppen din, er det ikke stabilt og kan medføre at du mister kontrollen.

Bruk kun reservedeler eller tilbehør som er levert og godkjent av produsenten. En sikker bruk kan ikke garanteres selv om annet tilbehør som passer til elektroverktøyet blir benyttet.

Ta så godt tak i elektroverktøyet at kroppen din aldri kommer i berøring med innsatsverktøyet – særlig ved arbeid med innsatsverktøy som er rettet inn i gripeområdet, slik som sagblad eller skjæreverktøy. Berøring av skarpe egger eller kanter kan føre til skader.

Bruk personlig beskyttelsesutstyr. Avhengig av typen bruk må du bruke visir, øyebeskyttelse eller vernebriller. Om nødvendig må du bruke støvmaske, hørselvern, vernehansker eller spesialforkle som holder små slipe- og materialpartikler unna kroppen din. ∅ynene bør beskyttes mot fremmedlegemer som kan slynges rundt ved

no

visse typer bruk. Støv- eller pustevernmasker må filtrere den typen støv som oppstår ved den aktuelle bruken. Hvis du er utsatt for sterk støy over lengre tid, kan det medføre skader på hørselen.

Rett ikke el-verktøyet mot deg selv, andre personer eller dyr. Det er fare for skader pga. skarpe eller varme innsatsverktøy.

Det er forbudt å skru eller nagle skilt eller tegn på elektroverktøyet. En skadet isolasjon gir ingen beskyttelse mot elektriske støt. Bruk klebeskilt.

Rengjør ventilasjonsåpningene til elektroverktøyet med ikke-metalliske verktøy med jevne mellomrom. Motorviften trekker støv inn i motorhuset. Dette kan forårsake elektrisk fare når det samles for mye metallstøv.

Bruk og behandling av batteriet (batteriblokken).

Ta hensyn til følgende informasjoner for å unngå farer som forbrenning, brann, eksplosjon, hudskader og andre skader ved bruk av batteriet:

Batterier må ikke tas fra hverandre, åpnes eller hakkes opp. Ikke utsett batteriene for mekaniske støt. Ved skader og usakkyndig bruk av batteriet kan det slippe ut skadelig damp og væske. Dampen kan irritere åndedrettsorganene. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger.

Hvis det er kommet batterivæske på gjenstander, må disse rengjøres eller eventuelt skiftes ut.

Ta batteriet først ut av originalemballasjen når det skal brukes.

Ta batteriet ut av elektroverktøyet før det utføres arbeid på elektroverktøyet. Hvis elektroverktøyet starter utilsiktet, er det fare for skader.

Hold batteriet rent og beskyttet mot fuktighet og vann. Rengjør de tilsmussede kontaktene på batteriet og elverktøyet med en tørr, ren klut.

Bruk kun intakte originale FEIN-batterier, som er beregnet for dette el-verktøyet. Ved arbeid eller opplading av uoriginale, skadede, reparerte eller modifiserte batterier, etterligninger og batterier fra andre produsenter er det fare for brann og/eller eksplosjonsfare.

Folg sikkerhetsinformasjonene i driftsinstruksen for batteri-laderen.

Håndtering av farlig støv

I arbeidsprosesser der dette verktøyet fjerner deler av materialer kan det oppstå støv som kan være farlig. Berøring eller innånding av noen typer støv som f. eks. av asbest og asbestholdige materialer, blyholdig maling, metall, noen tresorter, mineraler, silikatpartikler av steinholdige materialer, løsemidler for maling, trebeskyttelsesmidler, bunnstoff for båter kan utløse allergiske reaksjoner og/eller åndedrettssykdommer, kreft, forplantningsskader hos mennesker. Risikoen ved innånding av støv er avhengig av eksponeringen. Bruk en avsuging som passer til støvet som oppstår, bruk personlig beskyttelsesutstyr og sørg for en god ventilasjon av arbeidsplassen. Overlat bearbeidelsen av asbestholdig material kun til fagfolk.

Trestøv og lettmetallstøv, varme blandinger av slipestøv og kjemiske stoffer kan ved ugustige vilkår antenne seg selv og forårsake en eksplosjon. Unngå gnistsprut i retning av støvbeholderen og en overoppheting av el-verktøyet og slipematerialet, tøm støvbeholderen i tide, følg bearbeidelsesinstruksene til materialprodusenten og de gyldige nasjonale forskriftene for materialene som skal bearbeides.

Hånd-arm-vibrasjoner

Vibrasjonsnivået som er angitt i disse anvisningene er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg også til en foreløpig vurdering av swingningsbelastningen.

Det angitte svingningsnivået representerer de vanlige anvendelsene til elektro-verktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan øke vibrasjonsbelastningen tydelig for hele arbeidstiden.

Til en nøyaktig vurdering av vibrasjonsbelastningen bør det også tas hensyn til tidene när maskinen var utkoblet eller går, men ikke virkelig brukes. Dette kan redusere vibrasjonsbelastningen tydelig for hele arbeidstiden.

Bestem ekstra sikkerhetstiltak for å beskytte brukeren mot svingningsvirkninger som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.

Emisjonsverdier for vibrasjon

Vibrasjon	a
Inndeling av FEIN-innsatsverktøy etter vibrasjonsklasse	Bedømt akselering*
VC0	< 2,5 m/s^2
VC1	< 5 m/s^2
VC2	< 7 m/s^2
VC3	< 10 m/s^2
VC4	< 15 m/s^2
VC5	>15 m/s^2
Ka	1,5 m/s^2

* Disse verdlene baserer på en arbeidssyklus som består av drift i tomgang og ved full belastning med samme varighet. Vibrasjonsklassen som er tilordnet dette innsatsverktöyet er angltt på vedlagt ark 3 41 30 442 06 0.

Bruksinformasjon.

Verktøyskifte (se sidene 5/6).

Ikke bruk tilbehør som ikke er spesielt beregnet og anbefalt av FEIN for dette el-verktøyet. Bruk av ikke originalt FEIN tilbehør fører til overoppheting og ødeleggelse av el-verktøyet.

Bruk dekselet ved skifte av et innsatsverktøy med skarpe snittkanter 3 21 74 011 00 0 som beskyt-telse mot hånd-arm-skader.

Ikke kople inn elektroverktøyet med åpnet spennarm. Ellers er det klemfare for hånd og fingre.
Ikke grip inn i området til spennbakkene. Ellers er det klemfare for fingrene.

Ytterligere betjeningsinformasjoner.

Ikke betjen spennarmen mens maskinen er i gang. Det er ellers fare for skader.

Ikke bruk elektroverktøyet med åpnede spennbakker uten innsatsverktøy! Dette kunne forårsake skader på elektroverktøyet.

Hvis spennbakkene er åpnet før innsetting av elektroverktøyet, swing spennarmen frem og tilbake igjen. Spennbakkene er nå lukket. Innsatsverktøyet kan settes inn.

Elektroverktøyet må kun føres inn mot arbeidsstykket i innkoblet tilstand.

Innsatsverktøyet kan forskyves i 30°-skritt og kan festes i den gunstigste arbeidsposisjonen.

Egenstartsperren forhindrer at el-verktøyet starter automatisk når batteriet settes inn og bryteren er slått på.

Informasjoner om sliping.

Trykk elektroverktøyet med slipeskiven kort og kraftig på en plan flate og slå elektroverktøyet på ett øyeblikk. Dette sørger for bra heft og forebygger for tidlig slitasje. Slipeskiven kan trekkes av igjen og settes på igjen dreid 120°, hvis kun en spiss på slipeskiven er slitt.

Arbeid med hele slipeplatens flate, ikke bare med spissen. Ved sliping med små trekantede slipeplater velger du en høyere svingningsfrekvens (elektronikk trinn 4 – 6), ved bruk av den runde slipedisken og den store trekantede slipeplaten velger du en midlere svingningsfrekvens (elektronikk max. trinn 4).

Slip med kontinuerlig bevegelse og svakt trykk. Sterkere trykking øker ikke slipemengden, men fører kun til en hurtigere slitasje av slipeskiven.

Informasjoner om saging.

Velg en høy svingfrekvens. Runde sagblad kan løsnes og settes inn igjen i en ny posisjon, slik at de slites jevnt. Ved meget høyt kontakttrykk reduseres turtallet automatisk til stillstand og økes igjen ved avlastning.

Informasjoner om skraping.

Velg en middels til høy svingfrekvens.

Vedlikehold og kundeservice.

Ved ekstreme bruksvilkår kan det ved bearbeidelse av metall sette seg metallstøv inne i elektroverktøyet. Dette kan forårsake kortslutning

eller overslag. Blås ofte gjennom de innvendige delene av elektroverktøyet gjennom ventilasjonsspaltene med tørr og oljefri trykkluft.

Etter endt bruk (oppbevaring) fjerner du innsatsverktøy-et, lukker spennarmen og til slutt trykker du festebolten på plass.

Den aktuelle reservedelslisten for dette elektroverktøyet finner du på Internettet under www.feln.com.

Følgende deler kan du skifte ut selv etter behov:

Innsatsverktøy

Reklamasjonsrett og garanti.

Reklamasjonsretten for produktet gjelder jf. de lovmessige bestemmelsene i det landet produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produsentens garantierklæring.

Denne driftsinstruksen kan inneholde beskrivelser og/eller illustrasjoner av tilbehør som ikke inngår i din leveranse.

Samsvarserklæring.

Firmaet FEIN erklærer som eneansvarlig at dette produktet stemmer overens med de vanlige bestemmelsene som er oppført på siste side i denne driftsinstruksen.

Tekniske underlag hos: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd

Emballasjer, gammelt elektroverktøy og tilbehør må leveres inn til miljøvennlig resirkulering.

Batterier må kun leveres inn til korrekt deponering i utladet tilstand.

Hvis batteriene ikke er helt utladet må kontaktene Isoleres med tape, slik at det ikke oppstår en kortslutning.
