Produkttype	Vinkelsliper
Merke	PowerPlus
Modell	POWX0618
Forsyningsspenning	220-240 V
Frekvens	50 Hz
Effekt	2500 W
Turtall uten belastning	6500 min⁻¹
Maks skivediameter	230 mm
Spindelgjenger	M14
Lydtrykknivå	98 dB(A)
Lydeffektnivå	109 dB(A)
Vibrasjonsnivå	8,7 m/s² (K=1,5)
Beskyttelsesklasse	Klasse II (dobbelt isolert)
Tiltenkt bruk	Sliping, grovsliping, polering og pussing av metall og stein
Anvendte materialer	Metall, stein
Garanti	36 måneder
Inkluderte tilbehør	Ekstra håndtak, to-hulls nøkkel, beskyttelse
Vedlikehold	Regelmessig rengjøring av ventilasjonsspalter; ingen smøring nødvendig
Brytertype	Av/på-bryter med sikkerhetsknapp
Justering av hovedhåndtak	Rotasjon 90° venstre/høyre

Ofte stilte spørsmål - POWX0618 PowerPlus

Hvordan bytte skiven på vinkelsliperen POWX0618?

Koble fra apparatet. Trykk på spindellåseknappen (2) for å låse spindelen. Fjern ytre flens og dreiende flens ved hjelp av den medfølgende nøkkelen. Sett inn den nye skiven, sett tilbake flensene, stram og slipp låsen. Merk: Skiven kan være varm etter bruk.

Hva er effekten på vinkelsliperen?

Effekten er 2500 W under en spenning på 220-240 V og 50 Hz.

Kan jeg bruke denne vinkelsliperen til kapping?

Ja, med egnede kappeskiver. Overhold maksimal kappedybde og ikke bruk kappeskiver til grovsliping. Sørg for at maksimal hastighet på skiven tilsvarer 6500 min⁻¹.

Hvordan justere hovedhåndtaket?

Trykk på justeringsknappen (6) og hold den inne. Drei hovedhåndtaket (4) til venstre eller høyre i 90°. Slipp knappen for å låse den i posisjon.

Hvilken type skive skal brukes?

Bruk skiver med maksimal diameter på 230 mm med en boring som passer til M14-spindelen. Maksimal hastighet på skiven må ikke overstige 6500 min⁻¹.

Hvordan installere beskyttelsesanordningen?

Løsne låsehendelen (1) ved å trekke den ut. Drei beskyttelsen (8) slik at den avdekkede delen av skiven er borte fra hånden din. Skyv låsehendelen innover for å feste. Om nødvendig, bruk en sekskantnøkkel.

Er vinkelsliperen POWX0618 egnet for profesjonell bruk?

Nei, den er kun beregnet for hjemmebruk, som angitt i bruksanvisningen.

Hvordan rengjøre vinkelsliperen?

Koble den fra før rengjøring. Rengjør ventilasjonsspaltene med en myk klut. For gjenstridig smuss, bruk en fuktig klut med såpevann. Bruk aldri løsemidler som bensin eller alkohol.

Hva gjør jeg ved overdreven vibrasjon?

Stans vinkelsliperen umiddelbart. Kontroller tilstanden til skiven og monteringen. Hvis problemet vedvarer, kontakt PowerPlus autorisert service.

Hva er garantiperioden?

Garantien er på 36 måneder fra kjøpsdato av første bruker. Den dekker material- eller produksjonsfeil, men ikke normal slitasje, tilbehør eller skader forårsaket av feil bruk.

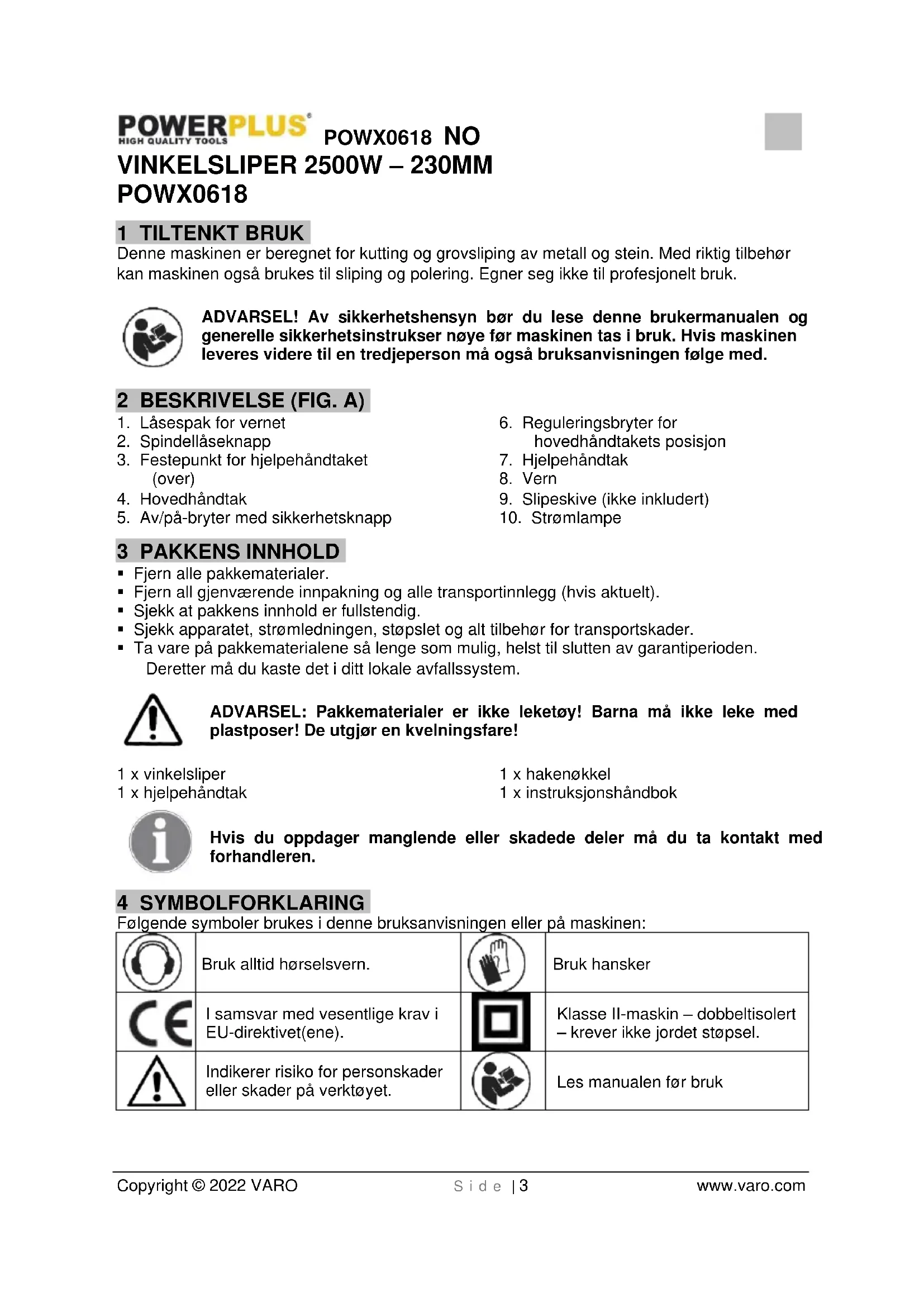

BRUKSANVISNING POWX0618 PowerPlus

Denne maskinen er beregnet for kutting og grovsliping av metall og stein. Med riktig tilbehør kan maskinen och brakes til sliping og polering. Egner seg ikke til profesjonelt bruk.

ADVARSEL! Av sikkerhetshensyn bør du lese dette brukermanualen og generelle sikkerhetsinstrukser nøye før maskinen tas iBruk. Hvis maskinen leveres videre til en tredjeperson ma øgsa bruksanvisningen ffolge med.

2 BESKRIVELSE (FIG. A)

1. Lasespak for vernet
2. Spindellaseknapp
3. Festepunkt for hjelpehandtaket (over)
4. Hovedhandtak

5. Av/pa-bryter med sikkerhetsknapp

6. Reguleringsbryter for hovedhandtakets posisjon

7. Hjelpehandtak
8. Vern
9. Slipeskive (ikke inkludert)
10. Strømlampe

3 PAKKENS INNHOLD

Fjern alle pakkematerialer.
- Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).
- Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare pa pakkematerialene sa lenge som mulig, helst til slutten av garantiperioden. Deretter ma du kaste det i ditt lokale avfallssystem.

1 x instruksjonshandbok

Hvis du oppdager manglende eller skadede deler ma du ta kontakt med forhandleren.

4 SYMBOLFORKLARING

Folgende symboler brukes i donne bruksanvisingen aller pa maskinen:

Bruk alltid hørselsvern.	Bruk hansker
I samsvar med vesentlige krav i EU-direktivet(ene).	Klasse II-maskin - dobbeltisolert - krever ikke jordet støpsel.
Indikerer risiko for personskader eller skader på verktøyet.	Les manualenforkr bruk

5 GENERELLE SIKKERHETSADVARSLER

Samtige sikkerhetsregler og advarsler ma leses. Hvis du ikke følger sikkerhetsreglene kan det före til elektrisk støt, brann og/eller alvorlige personskader. Begrepet "elektroverktøy" som er brukt i advarslene henviser til elektroverktøy som drives fra strømnettet (med kabel) eller med batteri (uten kabel).

5.1 Arbeitsplassen

• Hold arbeitsplassen ren og ryddig. Rot og darelig opplyst arbeidsomrade kan fere til ulykker.
• Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan anteenne støv eller damp.
• Hold barn og andre personer unna nár du bruker elektroverktøyet. Forstyrrelser kan före til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

Kontroller alltid at strømtilforselen stemmer med spenningen på typeskiltet.

• Stopslet på apparatet på passer i stikkontakten. Stopslet på Fälle endres. IkkeBruk overgangsplugger som ikke har samme beskyttelse som apparatet. Stopsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.
• Unngä kroppskontakt med jordee flater, som rør, varmeovner og kjoleskap. Jordingen av disse øker faren for elektrisk støt.
• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet oker faren for elektrisk stot.
• Ikke bruk kabelen til Å bære apparatet, henge det opp eller nár du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.
• Nár du bruker elektroverktý utendørs má du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.
• Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern vil du redusere faren for støt.

5.3 Personsikkerhet

• Elektroverktøy må brukes med sunn fornuft. IkkeBruk apparatet hvis du er trott erer pavirket av narkotika, alkohol ellern medikamenter. Et oyebliks uoppmerksomhet nr du Bruker apparatet kan fore til personskader.
• Bruk personlig verneutstyr ogBruk alltid vernebriller. Bruk av personlig verneutstyr som stovmaske, sklisikre vernesko, hjelm erler horselsvern, nar forholdene krever det, reduserer faren for personskader.
• Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slätt AV För du plugged inn stopslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugged inn et verktøy med bryteren PÅ, inviterer du til ulykker.
• Fjern justeringsverktøy eller skrunøkler for du slár på apparatet. Et verktøy erller nøkkel som blir sittende i elektroverktøyets bevegelige deler kan fore til personskade.
• Ikke strekk deg for langt. Pass pà at du star stott og at du alltid er i balanse. Pá denen maten kan du være i stand til á kontrollere verktøyet ogsa i uventede situasjoner.

• Bruk egnede klær. Ikkebru kvide klær eller smykker. Hold här, klær og hansker unna bevegelige deler. Lõse klær, smykker ell er langt här kan henge seg opp i bevegelige deler.

• Nár det kan monteres støvavsug- og oppsmilingsinnretninger, má du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjore jobben bedre og sikrere nár det arbeider innenfor den belastningen det er beregnet til.

• Ikke bruk elektroverktøyet hvis bryteren ikke kan SLA det på og av. Hvis det ikke lenger er mulig ø kontrollere elektroverktøyet med bryteren, er det farlig ø bruke og ma repareres.

• Trekk stopslet ut av stikkontakten for du gjør justeringer, skifter tilbehør eller setter bort verktøyet. Disse forholdsreglene forhinder at apparatet startes utilsiktet.

• Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest这部分 braupsanvisningen bruke apparatet. Elektroverktøy er farlige nár de brukes av uerfarne personer.

• Elektroverktøy på vedlikeholds. Kontroller at bevegelige deler fungerer som de skal og/DD, klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktoyets funksjon. Reparer skadete deler før du bruker verktoyet. Mange ulykker skyldes darrig verdlikeholdte elektroverktoy.

• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer minre og er lettere Å bruke.

• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med这部分 bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdende og arbeidet som skal utfores. Bruk av elektroverktøy til annet enn tiltenkt formal kan føre til farlige situjasjoner.

5.5 Service

La bare kvalifiserte fagfolk reparere elektroverktoyet, og bruk bare originale reservedeler. Pá denen maten kan du være sikker pa at verktoyet er sikkert a bruke.

6 SPESIELLE SIKKERHETSFORSKRIFTER FOR VINKELSLIPER

• Kontroller om det maksimale turtallet, som er angitt på kappskiven, stemmer overens med maskinens maksimale turtall. Maskinens turtallmökke overstige kappskivens maksimale turtall.
  Pass patakppskivens dimensjoner stemmer overens med maskinens spesifikasjoner.
  Pass pata kappskiven er montert korrekt og at den er festet skikkelig. Bruk aldri noen form for foringer eller adaptere for a fa en kappskive til a salle.
• Kappskivene ma behandles og oppbevares ifolge leverandorens egne forskritter.
• Ikke bruk maskinen til Å kappe arbeidsstykker som er tykkere enn kappeskivens maksimale slipedybde.
• Ikke bruk kappskiver til vanlige slimeoppgaver.
• Se til at det er tilstrekkelig med gjenger på spindelen nár du bruker kappskiver som festes ved Å skrus inn på spindelgjengene. Pass på at spindelen er tilstrekkelig beskyttet og ikke kankommen i kontakt med spliceflaten.
• Kontroller kappskivene for eventuelle skader før bruk. Ikke bruk kappskiver som er sprukket, opprevet eller skadet på annihilmente.

• La maskinen gå i 30 sekunder uten belastning før den tas i bruk. Slå av maskinen øyeblinkelig hvis den begynner Å vibrere unaturlig mye eller hvis det viser seg at den er defekt på en annen mæte. Kontroller maskinen og kappskiven grundig før du starter maskinen på nytt.
  Pass pà at det eventuelle gnistregnet ikke kan[vare til fare for mensesker i nærheten og at gnistregnet ikke spruter i retning avlett antennelige stoffer.
  Pass pà at arbeidsstykket er tilstrekkelig godt stottet opp ell er klemt fast. Hold hendene borte fra den flaten som skal slips.

• Bruk alltid vernebriller og hørsvern. Bruk gjerne annet verneutstyr øgså, som for eksempel verneforkle eller hjelm, og alltid nár det er et krav.
  Pass pà at montere kappskiver og hoder er festet i samsvar med produsentens instruksjoner.
  Pass p à festeskiver brukes nár slike festeskiver følger med slipseproduktene og nár det ellers kreves.

• Hvis verktøyet leveres med vernehette, på verktøyet aldri brukes uten denen vernehetten.
• For verktøy som bruker kappskiver som festes med gjenger, ma du passe pa at gjengene i skiven er sa lange at hele spindelen skrus inn.
  Pass pà at ventilasjonsåpningene ikke blokkeres nár verktøyet brukes på steder med mye stav. Hvis verktøyet må rengjores for stav, må verktøyet først kobles fra strømnettet. IkkeBruk metalliske objekter til a rengjore verktøyet, og unngå Å skade interne deler.
• Hvis strømnette er i)därlig forfatning, kan det oppsta kortvarige spenningsfall nár vinkelsliperen startes. Dette kan virke inn på annet utstyr (for eksempel kan lamper blinke). Hvis nettimpedansen er mindfulness enn 0,348 ohm, skal det vanligvis ikke oppsta slike forstyrelser. (Hør med din lokale forhandler hvis du har behov for mer informasjon).

7 BRUK

7.1 Feste hjelpehandtaket (Fig. 1)

Pase at stopslet ikke sitter i stikkontaktenningar du skal sette på erler ta av hjelpehandtaket.

Hjelpehandtaket (7) kan festes på maskinen i tre forskjellige posisjoner: venstre, overst og høyre.

7.2 Montere vernet (Fig. 2 & 3)

Hexagon wrench = Sekskantnøkkel

Hexagon nut = Sekskantmutter

Shaft = Skaft

1. Lõsne klemmen på vernet (8) ved à trekke lasespaken til vernet (1) utover.
2. Drei vernet sik at den udekkede delen av slipskiven er sa langt som mulig unnah hovedhandtaket (4).
3. Fest vernet ved Å skyve lasespaken innover (vernet skal nå-ilke kinne beveiges).

Forsiktig - en slipeskive som har vært i bruk kan være svært varm!

Outer flange = Ytre flens

Backing flange = Indre flens

Output spindle = Verktøyspindel

Nár du slipper PÁ/AV-bryteren, stanser verktøyet.
- Ikke legg fra deg maskinen før den har stanset helt opp.

Slipskiven fortsetter a rotere en stund etter at maskinen er slatt av.

7.5 Justere posisjonen til hovedhandtaket (Fig. 7)

Hovedhandtaket (4) kan dreies 90 grader til høyre eller venstre.

1. Trykk inn reguleringsbryteren for hovedhandtaket (4) og hold deninne.
2. Drei handtaket til onsket posisjon.
3. Slipp regularingsknappen for a feste hovedhandtaket.

8 ARBEIDSMODUSER

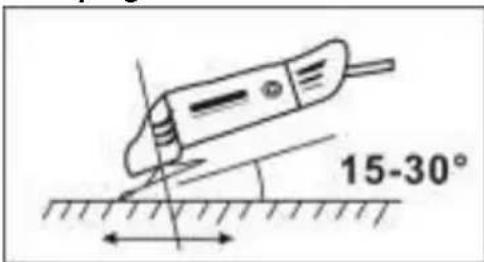

8.1 Sliping

Hold godt fast i handtaket (4) og hjelpehandtaket (7) og slå maskinen pa. Unngå Å blokkere ventilasjonsapningene med handen, da dette kan fore til at motoren overopphetes. La slipskiven na full hastighet. Legg slipskiven an mot arbeidsstykket. Du oppnär maksimal effekt ved Å holde slipskiven i 15-30 grader i forhold til arbeidsstykket. Beveg vinkelsliperen rolig over

arbeidsstykket. La slipskiven fà tid til Å arbeide. Det er sjelden nødvendig Å trykke slipskiven hardt mot flaten du sliper. Det kankommen gnister fra motoren under bruken. Dette er normalt og betyr ikke at det er en defekt på vinkelsliperen. Slå av vinkelsliperen etterbruik.

9 FLESENES ANORDNING VED BRUK AV SLIPESKIVER

9.1 Bruk av flensen med forskenet senter erler rett slipskive

1. Spennflens
2. Flensmutter

OBS! Trekk stopslet ut av stikkontakten før du utfører noe arbeid pa maskinen.

10.1 Rengjoring

• Hold ventilasjonssporene på maskinen rene forå unngå at motoren overopphetes.
• Rengjør maskinhuset regelmessig jevnlig med en myk klut, helst etter hver gangs bruk.
  Sorg for at ventilasjonssporene er fri for stov og skitt.
  Gjenstridig skitt fjernes med en myk klut som er fuktet med sapevann.

Bruk不解 semidler som bensin, alcohol, ammoniakk osv. Slike stoffer skader kunststoffdelene.

10.2 Smoring

Maskinen trenger jak ekstra smoring.

11 TEKNISKE DATA

Spenning / frekvens	220-240 V / 50 Hz
Effekt	2500 W
Turtall uten belastning	6500 min-1
Maks. skivediameter	Ø 230 mm
Spindelstørrelse	M 14

12 STØY

Stoyemisjonsverdier malt i samsvar med relevant standard. (K = 3)

Lydtrykknivá LpA 98 dB(A)

Lydeffektniva LwA 109 dB(A)

VIKTIG! Bruk hørselsvern nár lydtrykke er over 85 dB(A).

Vibrasjon

8,7 m/s²

K = 1,5m / s^2

13 SERVICEAVDELING

• Skadede brytere ma byttes ut av vart serviceverksted.
• Hvis det oppstår skade på strømkabelen (eller støpslet), på denne byttes ut med en ny spesialkabel som fås kjøpt hos.Var kundeservice. Strømkabelen må bare skiftes av var kundeservice (se siste side) eller av en kvalifisert person (elektriker).

14 OPPBEVARING

Gjør maskinen og tilbehøret grundig rent.
- Oppbevar maskinen utenfor barnas rekkevidde, i stabil og sikker stilling, pa et kjolig og tort sted. Unnga for hove erler lave temperaturer.
- Beskytt maskinen mot direkte sollys. Oppbevar den om mulig i ørke.
- Ikke oppbevar maskinen under plast, dette skaper fuktighet.

15 GARANTI

• Dette produit garanteres for en période pa 36 maneder fra datoen produits ble kjopt av fsigma bruker.
• Denne garantien dekker alle material-ller produksjonsfeit, med unntak av: batterier, ladere, vanlige slitasjefeil pa deler som lagre, børster, ledninger og plugger erler pa tilbehør som bor, borebits, sagblader osv. ellr skade ellr feil som skyldes misbruk, uhell erler endringer. Garantien dekker heller ici kostnader ved forsendelse.
• Skader og/eller defekter som skyldes ukorrekt bruk dekker heller ikke av garantien.
  Vi fraskriver oss ogsa alt ansvar for personskader som skyldes ukorrekt bruk av verktoyet.
• Reparasjoner ma utfores ved et autorisert kundeserviceenter for Powerplus verktoy.
  Du kan alltid fä flere opplysninger ved Å ringe 00 32 3 292 92 90.
• Alle transportkostnader skal alltid betales av kunden, medindre noe annet er skriftlig avtalt.
• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.
• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisinngene i handboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.
• Garantikrav som aksepteres vil aldri.fore til en forlengelse av garantiperioden. Heller icke vil en ny garantiperiode starte dersom produit erstattes.
• Produktter aller deler som erstattes under garantien, tilfaller Varo NV.
  Vi forbeholder oss retten til a avvise ethvert krav der kjopet不信 kan verifiseres,ller naret er apenbart at produitet icke har blitt correkt vedlikeholdt (rene ventilasjonsapninger, kullborster skiftet regelmessig, osv).
  Du ma ta vare pa kvitteringen som bevis pa datoen for kjopet.
• Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.

16 MILJØ

Hvis det skulle vare nadvendig Å skifte ut maskinen etter lang tids bruk, ma den ikke kastes i husholdningsavfallet. Kast den på en miljømessig forsvarlig mæte. Avfall produsert av elektriske maskiner bør ikke bli behandlet som normalt husholdningsavfall. Sørg forå resirkulere der hvor spesialanlegg eksvisterer. Be lokale myndigheter eller forhandler om råd angænde tømming og resirkulering.

17 SAMSVARSERKLÄERING

varo

VARO - Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - Belgia, erklærer at,

oppfyller de vesentlige kravene og andre relevante bestemmelse i gjeldende EU-direktiver, basert pa bruken av europeiske, harmoniserte standarder. Enhver u autorisert endring av apparatet vil annullere delle erklageringen.

Eu-Direktiver (med eventelle endringer inntil dato for underskrift):

2011/65/EU

2006/42/EC

2014/30/EU

Europeiske harmoniserte standarder (med eventelle endringer inntil dato for underskrift):

EN60745-1:2009

EN60745-2-3:2011

ENIEC55014-1:2021

ENIEC55014-2:2021

ENIEC61000-3-2:2019

EN61000-3-3:2013

Oppbevarer av tekniak dokumentasjon: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

Philippe Vankerkhove

Regulatoriske saker - Samsvarsleder

Sorg for at stikket ikke sidder i stikkontakten, Near hjelpehandtaget på-ller afmonteres.

Apparatbeskrivelse: Vinkelsliber

Varemaerke: POWERplus

Varenummer: POWX0618

5.3 Personlig sakerhet
