NAVODILA ZA UPORABO POWX0618 PowerPlus

9. Brusna ploča (nije u kompletu)

1. Stezna prirubnica

U skladu sa neophodnim zahtevima evropskih direktiva.

1. Stezna prirubnica

9.1 Nastavitev prirobnic pri uporabi brusnih kolutov s stisnjenim središčem ali

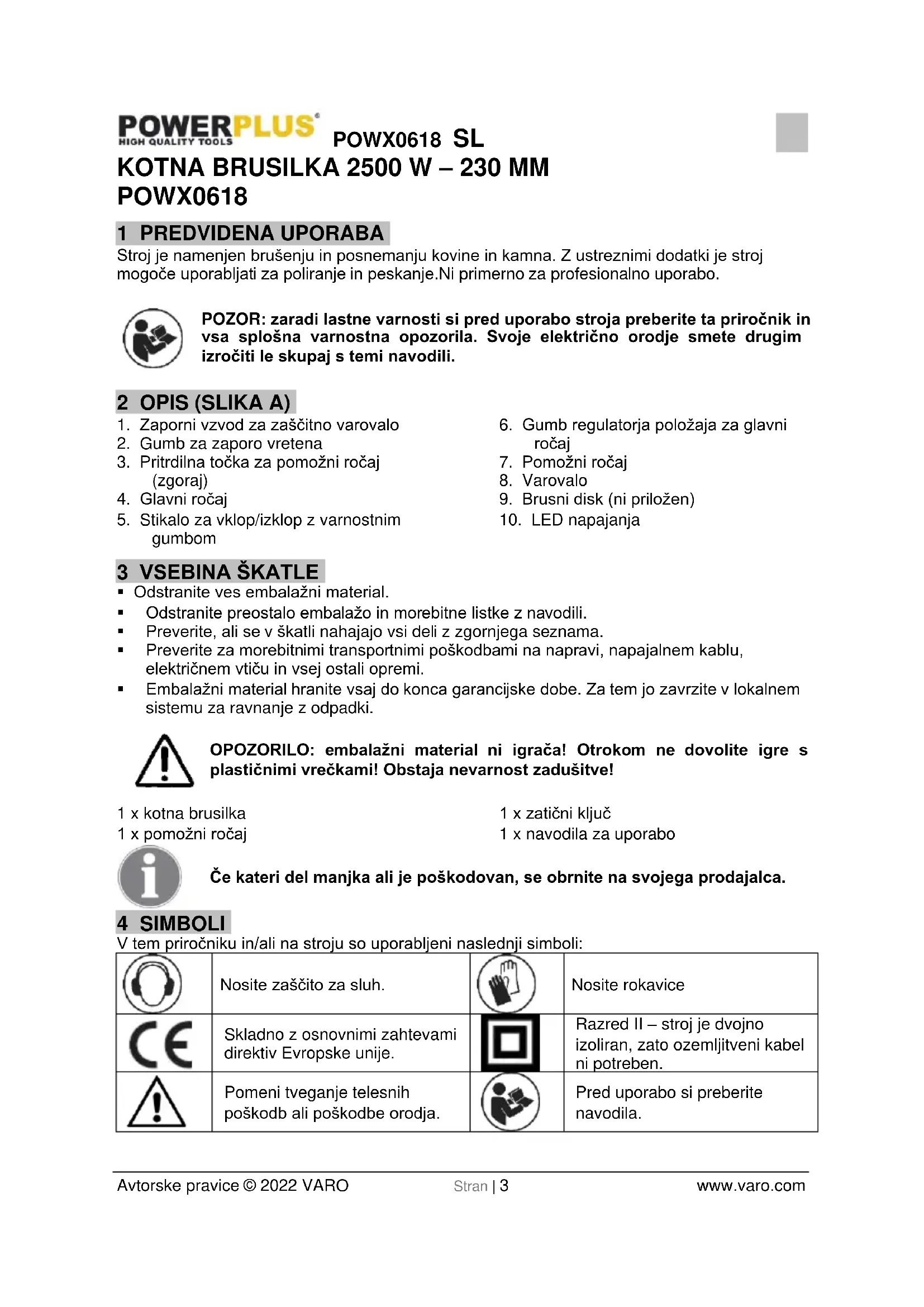

POWX0618 1 PREDVIDENA UPORABA Stroj je namenjen brušenju in posnemanju kovine in kamna. Z ustreznimi dodatki je stroj mogoče uporabljati za poliranje in peskanje.Ni primerno za profesionalno uporabo. POZOR: zaradi lastne varnosti si pred uporabo stroja preberite ta priročnik in vsa splošna varnostna opozorila. Svoje električno orodje smete drugim izročiti le skupaj s temi navodili. 2 OPIS (SLIKA A)

1. Zaporni vzvod za zaščitno varovalo

2. Gumb za zaporo vretena

3. Pritrdilna točka za pomožni ročaj

5. Stikalo za vklop/izklop z varnostnim

• Preverite, ali se v škatli nahajajo vsi deli z zgornjega seznama.

• Preverite za morebitnimi transportnimi poškodbami na napravi, napajalnem kablu, električnem vtiču in vsej ostali opremi.

• Embalažni material hranite vsaj do konca garancijske dobe. Za tem jo zavrzite v lokalnem sistemu za ravnanje z odpadki. OPOZORILO: embalažni material ni igrača! Otrokom ne dovolite igre s plastičnimi vrečkami! Obstaja nevarnost zadušitve! 1 x kotna brusilka 1 x pomožni ročaj 1 x zatični ključ 1 x navodila za uporabo Če kateri del manjka ali je poškodovan, se obrnite na svojega prodajalca. 4 SIMBOLI V tem priročniku in/ali na stroju so uporabljeni naslednji simboli:

Nosite zaščito za sluh.

Skladno z osnovnimi zahtevami direktiv Evropske unije.

Razred II – stroj je dvojno izoliran, zato ozemljitveni kabel ni potreben.

Pomeni tveganje telesnih poškodb ali poškodbe orodja.

Pred uporabo si preberite navodila.POWX0618 SL Avtorske pravice © 2022 VARO Stran | 4 www.varo.com 5 SPLOŠNA VARNOSTNA OPOZORILA ZA ELEKTRIČNO ORODJE Preberite si vsa varnostna opozorila in navodila. Zaradi neupoštevanja opozoril in navodil lahko pride do električnega udara, požara in/ali hude telesne poškodbe. Vsa opozorila in navodila shranite za vpogled v prihodnje. Izraz »električno orodje« v opozorilih zajema tako električno orodje, povezano z električnim omrežjem (s kablom), kot tudi električna orodja z baterijskim napajanjem (brez kabla).

• Delovno mesto vzdržujte čisto in dobro osvetljeno. Nepospravljena in temna področja predstavljajo tveganje za nastanek nesreč.

• Električnega orodja ne uporabljajte v potencialno eksplozivnih prostorih, na primer v bližini vnetljivih tekočin, plinov in prahu. Električno orodje lahko povzroči iskrenje, ki bi lahko zanetilo prah ali pline.

• V času uporabe električnega orodja preprečite približevanje otrokom ali gledalcem. Odvračanje pozornosti lahko povzroči izgubo nadzora nad napravo.

5.2 Električna varnost

• Pred začetkom dela zmeraj preverite, ali napajanje ustreza napetosti na ploščici s tehničnimi podatki.

• Vtič električnega orodja se mora prilagati v električno vtičnico. Vtiča nikoli nikakor ne spreminjajte. Z ozemljenim električnim orodjem ne uporabljajte adapterjev za vtiče. Če boste uporabljali nespremenjene vtiče in ustrezne vtičnice, bo nevarnost električnega udara manjša.

• Preprečite stik telesa z ozemljenimi površinami, na primer s cevmi, radiatorji, štedilniki in hladilniki. Če je telo ozemljeno, je tveganje električnega udara večja.

• Električnega orodja ne izpostavljajte dežju ali drugim vlažnim pogojem. Če v električno orodje vstopi voda, se tveganje električnega udara poveča.

• Kabla ne poškodujte. Kabla nikoli ne uporabljajte za nošenje ali vlečenje električnega orodja ter za odstranjevanje vtiča iz električne vtičnice. Kabel zaščitite pred vročino, oljem, ostrimi in premikajočimi se predmeti. Poškodovan ali zapleten kabel pomeni večje tveganje električnega udara.

• Če želite električno orodje uporabljati na prostem, uporabljajte ustrezen podaljšek za zunanjo uporabo. S tem boste zmanjšali tveganje električnega udara.

• Če morate električno orodje uporabljati na vlažnem mestu, napajanje zaščitite z napravo za zaščito pred prednapetostjo (RCD). Uporaba naprave RCD zmanjšuje tveganje električnega udara.

• Bodite pozorni in glejte kar počnete ter električno orodje uporabljajte razumno. Električnega orodja ne uporabljajte, če ste utrujeni ali pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivost med uporabo električnega orodja lahko povzroči hude telesne poškodbe.

• Uporabljajte varnostno opremo. Zmeraj nosite opremo za zaščito oči. Varnostna oprema, na primer maska s filtrom proti prahu, varnostna obutev proti drsenju, čelada in zaščitna oprema za varovanje sluha, bo zmanjšala nevarnost nastanka telesnih poškodb.

• Preprečite neželeno zaganjanje naprave. Preden napravo povežete z električnim omrežjem preverite, ali je stikalo v položaju za izklop,. Verjetnost nesreč je večja, če električno orodje nosite s prstom na stikalu ali če ga priključite na električno omrežje, ko je stikalo vključeno.

• Preden električno orodje vklopite, odstranite nastavitveni ključ oziroma ključ za odvijanje. Ključ za odvijanje ali nastavitveni ključ, ki ostane(ta) na električnem orodju, predstavlja(ta) tveganje telesnih poškodb.POWX0618 SL Avtorske pravice © 2022 VARO Stran | 5 www.varo.com

• Z rokami ne segajte predaleč. Stopala imejte zmeraj na tleh. Tako boste lahko nadzor nad električnim orodjem obdržali tudi v nepričakovanih situacijah.

• Nosite ustrezna oblačila. Nikoli ne nosite ohlapnih oblačil ali nakita. Orodju ne približujte svoj las, oblačil in rokavic. Ohlapna oblačila, nakit in dolgi lasje se lahko zapletejo v premikajoče se dele orodja.

• Če imate za zadevno orodje naprave za priključitev opreme za izločevanje in zbiranje prahu, te namestite in uporabljajte. Uporaba takšne opreme lahko zmanjša tveganja, povezana s prahom.

5.4 Uporaba in nega električnega orodja

• Električnega orodja ne preobremenjujte. Zmeraj uporabljajte delu ustrezno električno orodje. Če orodje uporabljate pri delih, katerim je namenjeno, bo delo opravljeno bolje in varneje.

• Če orodja ne morete vklopiti oziroma izklopiti s stikalom, ga ne uporabljajte. Električno orodje, ki ga ne morete nadzirati s stikalom, je nevarno in ga je treba popraviti.

• Pred prilagajanjem orodja, menjavo opreme ali shranjevanjem električnega orodja je treba električni vtič potegniti iz vtičnice. Tako boste zmanjšali tveganje neželenega zagona električnega orodja.

• Električno orodje hranite zunaj dosega otrok in ne dopustite uporabe osebam, ki s tem orodjem ali z navodili niso seznanjene. Električna orodja so v rokah neusposobljenih uporabnikov nevarna.

• Električno orodje redno vzdržujte. Preverite za neporavnanimi ali zaskočenimi premičnimi deli, polomljenimi deli ali drugimi lastnostmi, ki bi lahko vplivale na delo z električnim orodjem. Če je orodje poškodovano, ga je treba pred ponovno uporabo popraviti. Veliko nesreč nastane zaradi slabega vzdrževanja električnega orodja.

• Rezalna orodja morajo zmeraj biti ostra in čista. Pravilno vzdrževana rezalna orodja se redkeje zatikajo in jih je lažje nadzirati.

• Električno orodje, opremo in rezalna orodja uporabljajte v skladu s temi navodili in na način, predviden za zadevno vrsto električnega orodja ter pri tem upoštevajte delovne pogoje in obseg dela, ki ga želite opraviti. Uporaba električnega orodja v druge namene je lahko nevarna.

• Preverite, ali največja nazivna hitrost na brusnem disku ustreza najvišji hitrosti stroja. Hitrost stroja ne sme preseči vrednosti na brusnem disku.

• Preverite, ali mere brusnega diska ustrezajo tehničnim zahtevam stroja.

• Preverite, ali je brusni disk pravilno nameščen in zategnjen. Za namestitev brusnega diska na stroj ne uporabljajte reducirnih obročev ali prilagojeval.

• Z brusnimi diski ravnajte in jih shranjujte skladno z navodili dobavitelja.

• Stroja ne uporabljajte za brušenje obdelovancev, katerih največja debelina je večja od največje globine brušenja brusnega diska.

• Pred uporabo preglejte brusni disk za morebitnimi poškodbami. Ne uporabljajte brusnih diskov, ki so počeni, strgani ali kako drugače poškodovani.

• Prepričajte se, da je obdelovanec v zadostni meri podprt ali vpet. Rok ne približujte rezalni površini.

• Vedno nosite varnostna očala in zaščito za sluh. Če želite ali je to potrebno, nosite tudi druge vrste zaščite, na primer predpasnik ali čelado.

• Če je orodju priloženo varovalo, ga nikoli ne uporabljajte brez njega.

• Pri orodju, na katero je treba namestiti kolut z navojno odprtino preverite, ali je navoj v kolutu zadosten, da sprejme dolžino vretena.

• Pri delu v prašnih pogojih poskrbite, da bodo reže za prezračevanje čiste. Če je treba očistiti prah, najprej orodje odklopite z električne vtičnice (uporabite nekovinski predmet) in se izognite poškodbam notranjih delov.

• Če je električno omrežje v slabem stanju, lahko pride pri zagonu opreme do kratkih padcev napetosti. To lahko vpliva tudi na drugo opremo (npr. utripanje žarnice). Če je impendanca električnega napajanja Zmax < 0,348 Ohm, takšne motnje niso verjetne. (Po potrebi se za več informacij obrnite na lokalnega dobavitelja energije.) 7 UPORABA

7.1 Namestitev pomožnega ročaja (slika 1)

Pri nameščanju in odstranjevanju pomožnega ročaja se prepričajte, da je vtič odklopljen od električne vtičnice. Pomožni ročaj (7) je mogoče pritrditi na kotno brusilko v treh različnih položajih: na levo, na vrh in na desno.

7.2 Namestitev zaščitnega varovala (sliki 2 in 3)

1. Zrahljajte sponko zaščitnega varovala (8), tako da povlečete zaporni vzvod zaščitnega

varovala (1) navzven.

2. Zaščitno varovalo obrnite, tako da bo odkriti del diska čim dlje od roke na glavnem ročaju

3. Pritrdite zaščitno varovalo, tako da potisnete zaklepni vzvod navznoter (zaščitno varovalo

se ne sme več premikati). OPOMBA: Če zaščitnega varovala ni mogoče trdno pritrditi z zapornim vzvodom (1), šestrobo matico zategnite s šestrobim ključem. (Glejte priloženo sliko 3)

7.3 Menjava brusnega diska (sliki 4 in 5)

Pazite – disk, ki je bil v uporabi, je lahko zelo vroč!

• Odstranite zunanjo prirobnico (a) in povratno prirobnico (b) s priloženim ključem za dve odprtini.

1. Vstavite vtič v pravilno nameščeno električno vtičnico.

• Ko izpustite stikalo, se orodje izklopi.

• Brusilke ne izpustite iz rok, dokler se disk ne neha vrteti. Kolut se bo še naprej vrtel tudi po izklopu stroja.

7.5 Nastavljanje položaja glavnega ročaja (slika 7)

Element glavnega ročaja (4) je mogoče zasukati za 90° v desno ali v levo.

1. Pritisnite na gumb regulatorja položaja glavnega ročaja (4) in ga držite pritisnjenega.

2. Glavni ročaj zasučite v želeno smer.

3. Sprostite gumb regulatorja položaja, da zaklenete položaj glavnega ročaja.

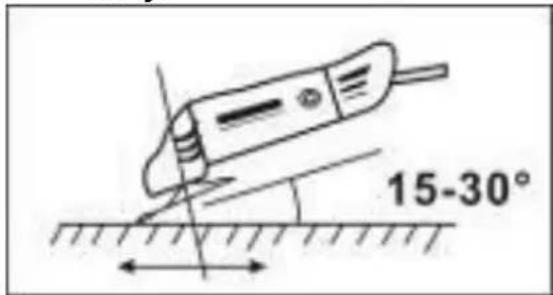

Trdno držite ročaj (4) in pomožni ročaj (7) in stroj vklopite. Pazite, da z rokami ne pokrijete prezračevalnih rež, saj bi se lahko brusilka začela pregrevati. Pustite, da disk doseže polno hitrost. Brusilko prislonite ob obdelovanca. Najboljši učinek boste dosegli, če brusilko držite pod kotom 15–30° ob obdelovanec. Brusilko mehko pomikajte ob obdelovancu. Pustite brusilki čas, da opravi svoje delo. Le redko je treba z diskom trdno pritisniti ob obdelovano površino. Med uporabo lahko v komori motorja pride do iskrenja. To je običajno in ne pomeni, da je brusilka okvarjena. Brusilko po uporabi izklopite.POWX0618 SL Avtorske pravice © 2022 VARO Stran | 8 www.varo.com

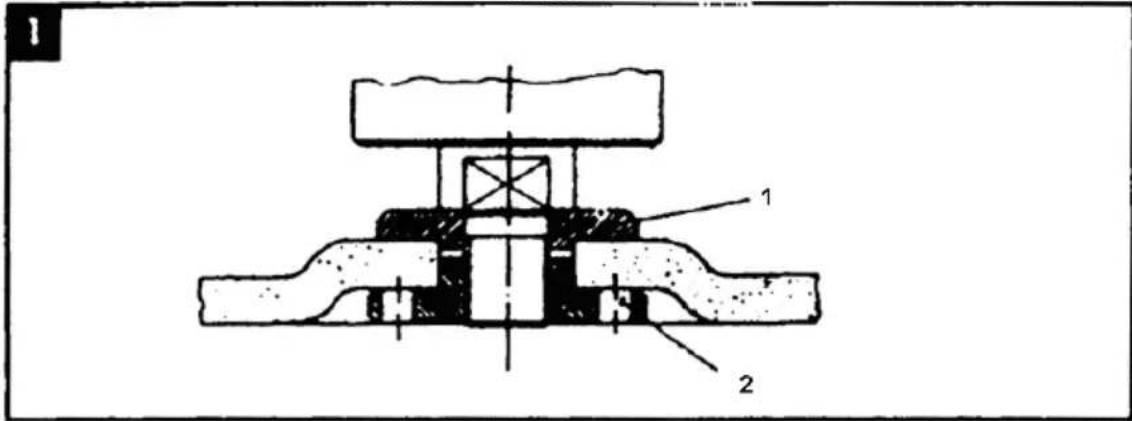

9 NASTAVITEV PRIROBNIC PRI UPORABI BRUSNIH KOLUTOV

9.1 Nastavitev prirobnic pri uporabi brusnih kolutov s stisnjenim središčem ali

• Ohranjajte prezračevalne reže naprave vedno čiste, da preprečite pregrevanje motorja.

• Redno čistite ohišje naprave z mehko krpo, po možnosti po vsaki uporabi.

• Očistite ves prah in umazanijo iz prezračevalnih rež naprave.

• Če umazanije ni mogoče odstraniti, uporabite mehko krpo, navlaženo z milnico. Nikoli ne uporabljajte topil, kot so bencin, alkohol, amoniak itd. Ta topila lahko poškodujejo plastične dele.

Napetost/frekvenca 220-240 V / 50 Hz Priključna moč 2500 W Hitrost brez obremenitve 6500 min-1 Največji premer diska Ø 230 mm Navoj pogonskega vretena:

Avtorske pravice © 2022 VARO Stran | 9 www.varo.com 12 HRUP Vrednosti emisij hrupa, izmerjene skladno z zadevnim standardom. (K=3) Stopnja akustičnega tlaka LpA 98 dB(A) Stopnja akustične moči LwA 109 dB(A) POZOR! Nosite zaščito za sluh, če akustični tlak hrupa naprave preseže 85 dB(A). aw (vibracij) 8,7 m/s² K = 1,5 m/s² 13 SERVISNI ODDELEK

• Ne izpostavljajte ga neposredni sončni svetlobi. Če je to mogoče, ga hranite v temi.

• Ne hranite ga v plastični vrečki, da ne bi prišlo do nabiranja vlage. 15 GARANCIJA

• Garancija za ta izdelek velja 36 mesecev od datuma nakupa prvega uporabnika.

• Garancija pokriva vse napake v materialu in izdelavi, razen za: baterije, polnilnike in dele, okvarjene zaradi običajne obrabe, kot so ležaji, ščetke, kabli, vtiči ter dodatke, kot so svedri, nastavki za vrtanje, žagini listi itd., škode ali okvar zaradi neprimernega ravnanja, nesreč ali prilagoditev in stroškov prevoza.

• Garancijske določbe prav tako ne vključujejo škode in/ali napak zaradi neustrezne uporabe.

• Zavračamo tudi vsakršno odgovornost za vsakršne telesne poškodbe zardi neustrezne uporabe orodja.

• Popravila sme izvesti le servis, pooblaščen za orodje Powerplus.

• Zmeraj lahko pridobite več informacij na številki 00 32 3 292 92 90.

• Stranka zmeraj krije vsakršne stroške prevoza, razen v primeru pisnega sporazuma o drugačnem dogovoru.

• Mogoči niso nobeni garancijski zahtevki, če je škoda na napravi posledica malomarnega vzdrževanja ali preobremenitve.

• Iz garancije je popolnoma izključena škoda zaradi vstopa tekočine v napravo, prekomernega vstopa prahu, namernega poškodovanja (ali poškodb zaradi velike malomarnosti), nepravilne uporabe (uporabe za namene, za katere naprava ni primerna), nestrokovne uporabe (npr. zaradi neupoštevanja navodil v priročniku), nestrokovnega sestavljanja, udara strele ali neustrezne napetosti električnega omrežja. Ta seznam ni izčrpen.

• Sprejemljivost garancijskega zahtevka nikoli ne pomeni podaljšanja garancijskega obdobja ali začetka novega garancijskega obdobja v primeru zamenjave naprave.

• Naprave ali deli, ki so zamenjani v okviru garancije, zato ostanejo last družbe Varo NV.

• Pridržujemo si pravico do zavrnitve zahtevka, če dokazilo o nakupu ni predloženo oziroma če je očitno, da izdelek ni bil pravilno vzdrževan. (Čiste prezračevalne reže, redno servisirane ogljikove ščetke itd.)POWX0618 SL Avtorske pravice © 2022 VARO Stran | 10 www.varo.com

• Dokazilo o nakupu morate shraniti kot dokaz o datumu nakupa.

• Napravo je treba prodajalcu vrniti nerazstavljeno in v sprejemljivo čistem stanju (v izvornem plastičnem kovčku, če je bil ta priložen) ter priložiti dokazilo o nakupu. 16 OKOLJE Če morate napravo po dolgotrajni uporabi zavreči, je ne zavrzite med gospodinjske odpadke, ampak na okolju prijazen način. Z odpadnih električnih izdelkov ni dovoljeno ravnati kot z običajnimi gospodinjskimi odpadki. Reciklirajte, če je na voljo reciklažni obrat. Za nasvet o recikliranju se obrnite na krajevno oblast ali trgovca.

17 IZJAVA O SKLADNOSTI

VARO – Vic. Van Rompuy N.V. – Joseph van Instraat 9 – BE 1500 Lier – Belgija izjavlja, da: Vrsta naprave: Kotna brusilka Znamka: POWERplus Številka izdelka: POWX0618 ustreza osnovnim zahtevam in drugim ustreznim določbam veljavnih evropskih direktiv na podlagi uporabe usklajenih evropskih standardov. To izjavo razveljavi vsakršno nepooblaščeno spreminjanje naprave. Evropske direktive (vključno z morebitnimi spremembami): 2011/65/EU 2006/42/EC 2014/30/EU Evropski usklajeni standardi (vključno z morebitnimi spremembami): EN60745-1 : 2009 EN60745-2-3 : 2011
