BRUKSANVISNING WD 3 Battery Premium Kärcher

Transport og opbevaring DA 10

Pleje og vedligeholdelse DA 10

Pleje og vedligeholdelse DA 12

Under anvendelsen viser displayet den resterende Iobetid.

Transport og opbevaring

△FORSIGTIG

Fare for person- og materialeskader! Hold oje med maskinens vegt ved transporten.

Pleje og vedligeholdelse

Pleje og vedligeholdelse

Forbehold for tekniske aendringer!

Innholdsfortegnelse

Generelle merknader NO 5

Sikkerhetsinnretninger NO 8

Betjeningselementer NO 8

Lading NO 9

Betjening av batteripakken NO 9

Lagring NO 10

Transport og lagring NO 10

Pleie og vedlikehold NO 10

Feilretting NO 10

Beskrivelse av apparatet NO 10

Montering NO 11

Lade opp batteripakken NO 11

Taibruk NO 11

Generelle anvisninger for betjening NO 11

Betjening NO 11

Transport NO 12

Pleie og vedlikehold NO 12

Feilretting NO 12

Tekniske data NO 13

Kjaere kunde,

Les og folog donne originale braupsanvisningen for forste gangs bruk av enheten og oppbevar den til senere bruk eller overlevering til;neste eier.

Generelle merknader

Forskriftsmessig bruk

Maskinen skal brukes iht. de beskrivelser og sikkerhetsanvisninger som er gitt i/DDne braupsanvisning for bruk som multisuger.

Dette apparatet er utviklet for privat bruk og er ikke forberedt for kravene som stilles iCOMMERSIell bruk.

• Beskytt apparatet mot regn. Det ma ikke oppbevarres utendørs.

• Aske og sot skal ikke suges opp med dette apparata-tet.

Produsenten er ikke ansvarlig for eventuelle skader for-arsaket av ikke-tiltenkt eller feil bruk.

Miljøvern

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under:

Gamle apparater inneholder verdifulle materialer som kan gjenbrukes og som bør sendest til gjenbruk. Akkumulatoreninenheholder stoffer som ikke komme ut i miljøet. Vennligst deponer gamle apparater samt batterier aller oppladbare batteri- er på en miljøvennlig mæte.

Elektriske og elektroniske apparater inneholder ofte deler som kan utgjore en potensiell fare for helse og miljo ved feil bruk ell feril avfallsbehandling. Disse delene er imidlertid ndvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i husholdningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under:

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i garantitiden dersomppe kan fores tilbake til material-ller produksjonsfeel.Ved behov for garantireparasjoner, vennligst henvend deg med kjopskvitteringen til din forhandler erller naerneste autoriserte kundeservice.

Kundetjeneste

Vare KARCHER-avdelinger hjelper deg gjerne ved feil erer om du har sporsmal.

Tilbehør og reservationder

Bruk bare originalt tilbehør og originale resedeler; de garanterer for en sikker og problemfri drift av maskinen. Informasjon om tilbehør og resedeler finner du pa www.kaercher.com.

Leveringsomfang

Ved manglende tilbehør eller ved transportskader, vennligst informer forhandleren.

Anvisning om en mulig farlig situasjon som kan.fore til store personskader aller til død.

△FORSIKTIG

Anvisning om en mulig farlig situasjon som kan.fore til mindre personskader.

OBS

Anvisning om en mulig farlig situasjon som kan.fore til materielle skader.

Sikkerhetsanvisninger for tørr-/våtsuger

Sikker handtering

△FARE

■ Maskinen måBrukes pàkorrekt mæte. Brukeren mà ta hensyn til forholdene pàdet aktuelle braksstedet, og værere oppmerksom pàandre personer som måtte befinne seg i nærheten.
■ Bruk i eksplosjonsfarlige omrader er forbudt.
Ved bruk av apparatet i risiko-omrader skal angjeldende sikkerhetsforskrifter følges.
Ikke bruk apparatet dersom det har falt ned, har synlige skader ell er utett.
Emballasjefolien holds unna barn, fare for kvelning!

ADVARSEL

Dette apparatet er/DDKE ment for bruk av personer med reduserte fysiske, sensoriske eller sjeelige evner, eller som pga. mangel pa erfaring og/ eller kunnskap icke kan benytte apparatet trygt. De skal da kun bruke apparatet under oppsyn av en sikkerhetsansvarlig person, eller fa instruksjoner av vedkommene om bruk av apparatet.
Barn skal bare bruke apparata-tet nár barnet er over 8 År og

er under oppsyn av en sikkerhetsansvarlig person,llerfar anvisninger av en person om hvordan apparatet fungerer og forstar hva slags farer det kan medfore.

Barn skal不解 leke med apparatet.
Barn skal holds under tilsyn for a sikre at de ikke leker med apparatet.
Apparatet skal kun brukes og lagres som angitt i beskrivelseller illustrasjoner!
Apparatet inneholder elektriskekomponenter - skal ikkerengjores under rennende vann.

△FORSIKTIG

■ Maskinen skal不解 brukes ved temperaturer under 0^
Sug aldri uten filter, ellers kar apparatet ta skade.
Apparatet skal beskyttes moekstreme værforhold, fuktighet og varme.

Andre farer

△FARE

Eksplosjonsfare!

Ikke sug opp ufortynnede syrer ellr laker!
Brennene aller glodende gjenstander mA ikke suges opp!

ADVARSEL

Fare for personskade!

Unngå Å suge med dyse og sugeslange i nærheten av hodsdet.

△FORSIKTIG

For a unnga uhell ell per sorskader ved transport, vær oppmerksom pa vekten av maskinen (se tekniske data).

Stabilitet

△FORSIKTIG

Før alle arbeider på maskinen, sorg for at den står støtt for a forbindre personskader aller materielle skader der-som den velter.

Nettspenningen ma stemme overens med angitt spentning på typeskiltet på ladeapparatet.
Ladeapparatet skal bare brukes til lading av godkjente batteripakker.
Batteripakken skal kun lades med vedlagte originalader ell er en annen lader godkjent av KARCHER.

OBS

Ikke baer ladeapparatet kun ved hjelp av tilkoblingskabelen.
Hold tinkoblingskablen unna varmekilder, skarpe kanter, olje og apparatdeler som beveger seg.
Strømadapteren må ikke tildekkes.
Unngå Å bruke en forlengelskaskel med flerveisstikkontakt og samtidig drift av flere apparater på en gang.
For a unngå skader, ma du不同程度 vikle tilkoblingskabelen rundt strømadapteren eller batteradapteren.

Beskytt Iadeapparatet mot fuktighet og lagredet tort. Apparatet er bare egnet for bruk innendors, mA ikke utsettes for regn.

Ladeapparatet har en innebygd sikring pa 1 ampere.

Ladeapparatet oppfyller kravene i beskyttelsesklasse II.

-Fare for personskade og materiell skade pga.at batteriet kan eksplodere! Denne batteripakken mag kun brukes i godkjente ladere.
-Fr bruk ma du kontrollere at batteripakken passer til ladeapparatet!
Lad kun uskadde batteripakker.
- Ombygging eller forandringer som ikke er godkjente av produsenten er forbudt av sikkerhetsgrunner.
- All annen bruk er forbudt. Brukeren er ansvarlig for farer som oppstar grunnet feil bruk.
For a ta apparatet i drift trengs det en batteripakke og en lader med 36 V nominell spentning. For "settvariantene" er det allerede inkludert en Li-ION-batteripakke pa 36 V og 2,5 Ah (Battery Power 36/25) samt en standardlader pa 36 V (Battery Power BC 36 V) i leveringsomfanget.
Batteripakkene Battery Power (+) 36/25, 36/50 og 36/75 mA kun brukes i egnede apparater i Karcher 36 V Battery Power-systemet.
Batterier/ ladeapparater som ikke følger med leveringen eller som trengs i tillegg, kan fãs som tilleggsutstyr og kan kjøpes i etterkant.
För du bruker batteripakken i et apparat i KÄR-CHER Battery Power-batterisystemet ma du lese bruksansvisningen til apparatet som skal brukes og ev. vedlagte sikkerhetsanvisninger.
Ytterligere informasjon om bruksanvisingen for batteripakker samt tilbehør og resedeler finner du pa www.kaercher.com.

Batteripakker 36 V Battery Power

Betegnelse	Batterype	Nettspanning	Nominal Kapasitet (int. IEC/EN 61690)	Nominal Kapasitet (int. elementproduentens opplysninger)
	4235	V	A	h
36/25 36 2
36/50 36 4	8 5,0

Transport

Lithium-ionebatteriet ma behandles i henhold til kravene i loven om farlige materialer ogBrukeren kan transportere dem i offentlig grafikk uten ytterligere palegg.
Ved transport som utfores av tredjeperson (transportfirma) ma man ta hensyn til spesielle krav til emballasje og merking.
Batteriene mä kun forsendes hvis huset er uskadd. Kleb til apne kontakter og pakk batteriet fast og sik-kert. Det skal ikke kinne beveges.
Følg nasjonale forskrifter.

Sikkerhetsinnretninger

△FORSIKTIG

Sikkerhetsinnretningen fungerer som beskyttelese forBrukeren,ogmaikkeendreselleromgas.

Beskyttelseskrets

Deninnebygde beskyttelseskretsen beskytter batteripakken for

Overoppheting
Total utladning
Overlast
Kortslutting

Betjeningselementer

Batteripakke

Bilde avhengig av maskintypen

1 Typeskilt
2 Display
3 Konnta k ter
4 HoI d e r

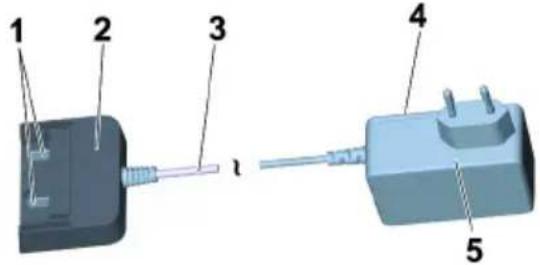

Standard-ladeapparat

1 Ladekontakter
2 Batteriadapter
3 Tilkoblingskabel
4 Typeskiilt
5 Strömadapter

Lading

△FORSIKTIG

Fare for personskade, fare for materiell skade! Vær oppmerksom på bruksanvisning og sikkerhetsanvisinngene til lad apparatet

Merknad

Nye batteripakker er kun forhändsladet og ma lades helt opp for førstegangs bruk.

Displayet aktiveres ved forstegangs lading.

For at ladenivavdisplayet skal fungere riktig ma batteripakken lades helt opp til apparatet slas av ved feste gangs bruk.

Figur F

Sett strømadapteren i en stikkontakt.
Skyy batteripakken inn i batteriadaptereren pa lade-apparatet.
Opladingen starter automatisk.

Figur 6

Gjenvaerde Ladetid vises pa batteripakkens display.
Det tar ca. 5,5 timer à lade opp en tom batteripakke (Battery Power 36/25) med en standardlader (Battery Power BC 36 V).
Dersom batteripakken er helt oppladet viser displayet 100% .
Trekk batteriadapteren ut av batteriadapteren etter ladingen.
Trekk strömadapteren ut av stikkontakten.

Merknad

Dersom displayet ikke viser noe;nar batteripakken er i laderen, er batteriet tomt eller svært lavt. Sá snart batteripakken er tilstrekkelig oppladet viser displayet gjenværende ladetid.

Dersom det/DDIke skjer noen visning pa Iengre tid, er batteripakken defekt og ma skiftes ut.

Merknad

Nye batteripakker nár full kapasitet etter ca. 5 lade eller utladningsyykler.

Batteripakker som ikke er blitt brukt på lag tid på etterlades for bruk.

Ved temperaturer under 0^ , synker batteripakkens ytelse.

Langtids lagring ved temperaturer over 20^ kan forringe batteripakkens kapasitet.

Merknad

Oppladet batteripakke kan vare i ladeapparatet helt til den skal brukes. Det er ingen fare for overlading. For a unnga unodig energiforbruk bør laderen kobles fra sa snart batteripakken er fulladet.

Betjening av batteripakken

Display

Batteripakken har en display som gir vedvarende opplysninger om batteriniva, hvor langt ladingen er kommet og gjenvaerende tid. Dessuten viser det eventuelle feilmeldinger.
Levetiden tilpasses ved effektomkobling.
Alt etter apparat dreier displayet seg nár du setter inn batteripakken.

Indikator Betydning

Lade batteri
20% Batteripakkens ladetil-stand;när det ikke er ibruk.
Bruke batteri
25min	Batteripakkens gjenvæ-rende kapasitet vedbruk.

Lade batteri

25 min

Batteripakkens gjenvæ-rende ladetid ved oppla-ding.

Batteripakketemperatur utenfor tillatt verdi aller sperret pga. kortslutning (se hjelp ved feil).

Batterpakken defekt og sperret av sikkerhetsårsaker. Batteripakken kan ikke brukes mer og mäkastet iht. forskrittene.

Drift

△FORSIKTIG

Fare for personskader og materielle skader! Ved drift ma det tas hensyn til bruksanvisning og sikkerhetsanvisninger.

Skyy skyvebøyle inn i holderen på rengjøringshodet.

△FORSIKTIG

Fare for personskader og materielle skader! Pass da pa at batteripakken gär ordentlich i las.

Merknad

Ved bruk viser displayet gjenvaerde kapasitet.

Etter arbeidet tas batteripakken ut av apparatet.
Lad opp batteripakken etter arbeidet.

Merknad

Lad ogsa opp batteripakken etter delvis utladning.

Lagring

△FORSIKTIG

Fare for personskade og materiell skade! Pass på vekten av apparatet ved transport.

OBS

Fare for skader! Batteripakken ma bare oppbevares i rom med lav luftfuktigkeit og under 20^

Dette apparatet skal kun lagres innendors.

Batteripakken viser aktuell ladetilstand på displayet ogsa uten ä vare koblet til lader.

Dersom displayet på batteripakken slukker under lag-ring, er batteriet tomt og displayet slatt av. Du ma lade opp batteripakken snarest mulig.

Transport og lagring

△FORSIKTIG

Fare for personskade og materiell skade! Pass på vekten av apparatet ved transport.

Pleie og vedlikehold

Ladekontaktene kontrolleres for smuss og skal eventuelt rengjores.
Hvis batteripakken lagres over lengre tid skal de mellomlades.

Vedlikehold

Hoytrykksvaskeren er vedlikeholdsfri.

Feilretting

Feil ved lading

Følg visningen på displayet. Batteritertemperaturen er ev./DDKE i normalt omrade.

Feil ved lading

Displayet viser temperatursymbol, batteripakken lader icke

Batteripakkens temperatur er for lav/hoy. Plasser batteripakken i ompigivelser med moderat temperatur. Ventil temperaturen i batteripakken har normalisert seg. Opladingen starter da automatisk.

Feil ved bruK

I displayet vises temperatursymbolet

Batteripakkens temperatur er for lav/hoy. Plasser batteripakken i ompigelsemer med moderat temperatur. Ventil temperaturen i batteripakken har normalisert seg.

Ved kortslutning sperres batteripakken for bruk i 30 sekunder. Dersom det oppstar oftere kortslutning, sperres batteripakken vedvarende. Lukk batteripakken for a lase opp laderen.

Displayet viser gjenvaerende kapasitet 0, apparatet slas av.

Batteripakken er tom. Du ma lade opp batteripakken snarest mulig.

Feil ved lagring

Displayet viser ingen gjenvaerde kapasitet

Batteripakken er tom. Du ma lade opp batteripakken snarest mulig.

Displayet viser gjenvarende kapasitet pa 70 % selv om batteripakken akkurat er ladet helt opp.

Batteripakken er i automatisk standby. Denne aktiveres dersom batteriet ikke er blitt brukt på over 21 dag. Denne funksjonen beskytter battericellene mot hurtig aldring og øker levetiden. Lad batteripakken opp for den brukesNSTe gang.

Generelle feil

Displayet viser temperatursymbol med strek over.

Batteripakken defekt og sperret av sikkerhetsårsaker. Batteripakken kan ikke brukes mer og mA kastet iht. forskrittene.

Beskrivelse av apparatet

Illustrasjoner se utfoldingssidene!

Denne bruksanvisingen beskriver multisugeren som beskrevet pa om-slaget.

■ Figurene viser maximal utrustning, alt etter modell vil det vare forskjeller i utrustning og medfolgende tilbehør.

Kontroller ved utpakkingen at innholdet i pakken er komplett og uskadd. Kontakt din forhandler ved eventuelle transportskader.

del av leveransen
mulig tilbehør

1 Sugeslangetilkobling
2 Batterirom
3 Hovedbryter (AV/PA)
4 Batterilaseknapp

5 Handtak
6 Blåsetilkobling
7 Beholderåsing
8 Parkeringsposisjon

18 Gulvmunnstykke (med innsats)

19 Batteripakke Battery Power 36/25

Trek beholderlase nete utover for a apne og ta av apparathodet ved baretaket.

Figur B

Ta innholdet ut av beholderen.

Figur C

Snu beholderen, sett inn styrehjulene i apningene pa bunnen av beholderen, trykk inn til de gär i las.

Figur D

Sett apparatushet pa beholderen, og lukk igjen beholderlase.

Figur E

For a suge tort smuss, kan det i tillegg brukes en filterpose ved behov.

Lade opp batteripakken

Figur F

Figur 6

Se kapitlet "Ladeprosess" og "Betjening av batteri-pakken".

Tai bruk

Montering av tilbehør

Figur H

Sett sugeslangen i tilkoblingen på maskinen, den gär i las. For à ta av, trykkLEASEn med tommelen og trekk ut sugeslangen.

Figur 1

Koble handtaket pa sugeslangen til det gär i las.
SettSAMMen begge sugerorene og koble til hand-taket.

Merk: Tilbehör som f.eks. sugebörster (ekstrautstyr) kan settes direkte på tilkoblingsstykket og kan kobles til sugeslangen.

For komfortabelt arbeid i trange rom.

For a ta av sugeslangens handtak, trykk pa spaken med tommel og pekefingeren, og trekk av händataket

Merk: Ved à ta av handtaket kan tilbehör øgså settes direkte på sugeslangen.

Figur K

Merk: For suging av gulv ved tort smuss eller vann - brukes alltid med innsats (borstestriper og gummileppe) i gulvdysen.

Sette inn batteripakken

Figur L

Skyy batteripakken inn i batteriholderen ovenfra til den gär i las.

Slà apparatet pá

Figur M

Stilling 1: Suge-eller blasefunksjon. Stilling 0: Apparatet er slatt av.

Generelle anvisninger for betjening

OBS

Metallbeholderen kan lades opp statistik ved innsuging av store finstvmengder, ogsa utlades ved beroring.

OBS

Området rundt batteriholderen må holds rent.

Arbeid alltid med pāsatt patronfilter, bāde ved tōrr og vāt suging!

Støvsuging

OBS

Før bruk, kontROLLER filteret for skader og skift ut ved behov.

Arbeide kun med tort patronfilter!

Figur E

Anbefaling: For suging av fint stov skal det settes inn filterpose.

Anvising filterpose

• Fyllingsgraden av filterposen er avhengig av hva slags smuss som suges opp.
• Ved fint stov, sand osv... mä filterposen skiftes oftere.
• Fulle filterposer kan sprekke, pass derfor pa a skite filterpose til rett tid!

OBS

Suging av kald aske kun med foravskiller.

Informasjon om tilbehør og resvedeler finner du pa www.kaercher.com.

Vatsuging

OBS

Ikke bruk filterpose!

Figur K

Merk: Nár beholderen er full, blir sugeapningen stengt av en flottør og apparatet gár med økt turtall. Slá av maskinen umiddelbart, og tøm beholderen.

Blasefunksjon

Rengjoring av vanskelig tilgengelige steder aller der det ikke er mulig med suging, f. eks. Iøv fra takrenner.

Figur N

Sett sugeslangen i blaseilmobilgen, derved aktiveres blasefunksjonen.

Opphold i arbeidet

Merknad: Hvis det blir nødvendig a ta av sugehodet under arbeidspauser, kan det hende at batteripakken blir sittende fast. Batteripakken har gatt helt i las og kan ikke falle av.

Etter bruk

→ Slá av maskinen.
Figur P
Skyy batteripakkens laseknapp forover og ta batteripakken ut av apparatet.
Ved behov kan du lade opp batteripakken pa nytt (se kapitet "Lade opp batteripakken").

Anbefaling: Ta batteripakken ut av apparatet nár du er fertig med arbeidet.

Tøm beholderen

Figur

Ta av apparathodet og tom beholderen.

Oppbevaring av apparatet

Figur R

Oppbevaring av batteripakken

Merknad: Avhengig av sugemodusen tar LC-displayet litt av batteripakkens kapasitet,日正式 batteripakken befinner seg i apparatet og nár det er utenfor apparatet.

→ Se kapitlet "Ladeprosess" og "Betjening av batteri-pakken".

Transport

△FORSIKTIG

Fare for personskade og materiell skade!

Pass på vekten av apparatet ved transport.

Transport for hand

Loft apparatet i bareahandtaket og berdet.

Transport i kjoretoy

→ Sikre maskinen mot á skli eller vippe.

Pleie og vedlikehold

Bruk et vanlig rengjøringsmiddel til kunststoff pa apparatet og tilbehørsdeler av kunststoff.
Beholder og tilbehør skylles med vann ved behov, og skal tørke før bruk.

Bilde S V

Patronfilter rengjores ved behov under rennende vann, elle skrabb erer børste. La törke fullstendig før montering.
Ladekontaktene kontrolleres for smuss og skal eventuelt rengjores.
Kontroller dryppskålen for tilsmussing, eventuelt rengjør.

Vedlikehold

Hoytrykksvaskeren er vedlikeholdsfri.

Feilretting

Apparatetgárikke

Figur L

Batteriet sitter ikke skikkelig i batteribeholderen, skyv batteriet inn i batteribeholderen og la det qå i lås.
Ladenivaret for det oppladbare batteriet (se display) er for lavt, lad det opp om ndvendig.
Batteri erller ladeapparat er iustand, erstatt batterie.
eller ladeapparatet med nytt tilbehør.

Apparatet slár seg av automatisk

Apparatet/batteriet har blitt for varmt, vent litt sik at apparatet/batteriet kan kjole ned.
Beholderen er full av vann, derfor aktiveres flottoren, təm beholderen.

Avtagende sugeeffekt

Tilbehør, sugeslange eller sugerør er tilstoppet. Fjern tilstopping forsiktig med et egnet hjelpeimiddel.

Figur E
Filterposen er full, sett inn ny filterpose.
Bilde S V
Patronfilter er tilsmusset, ta av patronfilter og ren-gjør det ved behov under rennende vann.
Bytt skadet patronfilter.

Anbefaling: Skift patronfilteret 1x per ar.

Tekniske data

Batteripakke og standardladere i leveringsomfanget med: ■ WD 3 Battery Set ■ WD 3 Battery Premium Set (Batterpakke Battery Power 36/25 / standardlader Bat- tery Power BC 36 V)
Apparat
Nominell effekt W 300
Driftstid ved fullt ladet batteri (maks)	min 15
Beskyttelsekasse III
Beskyttelsestype IPX4
Batteripakke Battery Power 36/25
Nettspanning V 36
Nominell kapasitet (iht. IEC/EN 61690)	Ah 2,4
Nominell kapasitet (iht. elementproduentens opplys- ninger)	Ah 2,5
Nominell energi (iht. UN 3480)	Wh 86,4
Tilførssstrøm maks. A 4
Batteritye Li-ion
Vekt kg 0,9
Mål (I x b x h)	mm	133x88x72
Standardlader Battery Power BC 36 V
Nominell spenning batteri	V 36
Ladestrøm maks.	A 0,5
Batteritye	Li-ion
Nettspanning V 100-240
Frekvens	Hz 50-60
Strømopptak (maks.)	A 0,3
Beskyttelsekasse II
Vekt (uten batteripakke)	g	205

Det tas forbehold om tekniske endringer!
