Home 3S - Grill Jamie Oliver - Gratis bruksanvisning og manual

Produkttype	Gassgrill
Merke	Jamie Oliver
Modell	Home 3S
Antall hovedbrennere	3
Sidebrenner	Ja
Total varmeeffekt	13.3 kW (950 g/t)
Gasskategori	I3+(28-30/37), I3B/P(30), I3B/P(50), I3B/P(37)
Gasstyper	Butan, Propan, LPG-blandinger
Gasstrykk	28-30 mbar (butan), 37 mbar (propan), 30/37/50 mbar (blandinger)
Hovedinjektor dimensjon	0.92 mm
Sideinjektor dimensjon	0.76 mm
Bruk	Kun utendørs
Tenningssystem	Piezo elektrisk + manuell tenning
Grillrist materiale	Kromstål eller lignende (ikke spesifisert)
Brennergaranti	10 år
Chassisgaranti	5 år
Ristgaranti	3 år
Tenningsgaranti	2 år
Andre delers garanti	1 år
Maks gassflaskedimensjon	Diameter 310 mm, høyde 500 mm
Anbefalt slangelengde	Maks 1.50 m
Vedlikehold	Regelmessig rengjøring av fettbrett, brennere og overflater
Årlig ettersyn	Anbefalt av fagperson

Ofte stilte spørsmål - Home 3S Jamie Oliver

Hvilken type gass skal brukes til Jamie Oliver Home 3S grillen?

Bruk butan ved 28-30 mbar, propan ved 37 mbar, eller LPG-blandinger ved 30/37/50 mbar avhengig av gasskategori i ditt land. Se etiketten på apparatet.

Hvordan tenne hovedbrennerne?

Åpne lokket, sørg for at alle knapper står på O, åpne gassen på flasken. Trykk på venstre brennerknapp og drei den helt (90°). Et klikk indikerer tenning. Hvis ingen tenning, gjenta etter 5 minutter.

Kan jeg bruke grillen innendørs?

Nei, denne grillen er kun til utendørs bruk. Bruk innendørs er farlig og forbudt.

Hvordan utføre lekkasjetest?

Bland én del oppvaskmiddel med tre deler vann for å lage en såpeløsning. Påfør den på koblinger og slange. Hvis det dannes bobler, er det en lekkasje. Ikke bruk grillen og få den reparert.

Hva gjør jeg ved tilbakeslag?

Drei umiddelbart alle kontrollknapper, gasflaskeventilen og regulatorens bryter til O. Vent 5 minutter før du tenner på nytt. Hvis problemet vedvarer, kontakt fagperson.

Hvordan rengjøre brennerne?

Vent til grillen er kald og steng gassen. Fjern rist og flammespreder. Rengjør brenneren med en myk børste eller trykkluft. Bruk en piperenser for å rense hull. Sjekk for sprekker.

Hvor skal gassflasken plasseres?

Plasser flasken på venstre bakside av grillen, så langt slangen tillater, uten å strekke den. Plasser den aldri på nederste hylle. Maks diameter 310 mm, høyde 500 mm.

Hvordan oppbevare grillen om vinteren?

Koble fra gassflasken og oppbevar den på et luftig sted, beskyttet mot sol. Oppbevar grillen tørt og støvfritt. Ved innendørs oppbevaring må flasken fjernes.

Hva er garantien på denne grillen?

Garantien varierer etter del: 10 år på brennerrør, 5 år på hovedchassis, 3 år på rist, 2 år på tenning, 1 år på andre deler. Registrer produktet innen 30 dager.

Kan jeg modifisere grillen?

Enhver uautorisert modifikasjon er forbudt og ugyldiggjør garantien. Den kan være farlig og forårsake skader eller materielle tap.

BRUKSANVISNING Home 3S Jamie Oliver

Opbevar dette dokument på et sikkert sted.

Jamie Oliver

Beskrivelse: Gassgrill

Les disse instruktionene noye og forsikre deg om at grillen din er riktig installment, satt sammen, og vedlikeholdt og har vert pa service i henhold til disse instruktionene. Dersom disse instruktionene ikke følges, kan det fere til alvorlig skade pa person og/eller eiendom. Hvis du har noen spørsmål om montering eller betjening av dette grillen, kan du rådfore deg med forhandleren, gassleverandrøren, produsenten ell er agenten, ell se etter stete på www.jameoliverbbq.com.

Merknader til brukeren:

"KUN TIL UTENDØRS BRUK".

"LES INSTRUKSJONENE FØR DU BRUKER GRILLEN".

"ADVARSEL: TILGJENGELIGE DELER KAN VARE MEGET VARME. HOLD SMABARN PÅ AVSTAND."

"IKKE FLYTT PÅ GRILLEN UNDER BRUK".

"SKRU AV GASSTILFØRSELEN PÅ GASSFLASKEN ETTER BRUK."

TEKNISKE OPPLYSINGER

MODELL NR.:	HOME 3S (3 brennere + SB)
BESKRIVELSE: GASSGRILL	MED FIRE BRENNERE SAMT SIDEBRENNER
TOTAL EFFEKT:(ALLE GASSKATEGORIER)	13.3kW (950g/t)	CE 0359-16PIN:0359CO1390
GASSKATEGORI:	☐I3+(28-30/37) ☐I		3B/P(30)	☐I3B/P(50)	☐I3B/P(37)
GASSTYPER: Butan Propan	PG-GASSBLANDINGER
GASSTRYKK: 28-30 mbar	37 mbar 30 mbar 50mbar	37 mbar
VENTILSTØRRELSEhovedbrennere:	0,92 mm		0,92 mm	0,82 mm	0,88mm
VENTILSTØRRELSEsidebrenner:	0,76 mm		0,76 mm	0,67 mm	0,72 mm
KUN TIL UTENDØRS BRUK.LES BRUKSANVISNINGEN FØR DU BRUKER GRILLEN.ADVARSEL: TILGJENGELIGE DELER KAN VARE MEGET VARME. HOLD SMABARN PÅ AVSTAND.GRILLEN MÅ HOLDES BORTE FRA BRANNFARLIGE MATERIALER UNDER BRUK. IKKE FLYTT PAGRILLEN UNDER BRUK.SKRU AV GASSTILFØRSELEN PÅ GASSFLASKEN ETTER BRUK.GRILLEN MÅ IKKE MODIFISERES.APNE OVNSKAPPEN BARE MED SILIKONMANSJETTEN. TA ALDRI PÅ METALLHÄNDTAKET TILAPPARATET UNDER MATLAGING, FOR DET ER MEGET VARMT.
Bestemmelsesland:☐I3+(28-30/37) BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, SI☐I3B/P(30)BE, CY, DK, EE, FI,FR, HU, IT, LT, NL, NO, SE, SI, SK, RO, HR, TR, BG, IS, LU, MT, CZ☐I3B/P(50)AT, CH, DE, SK, CZ☐I3B/P(37)PL

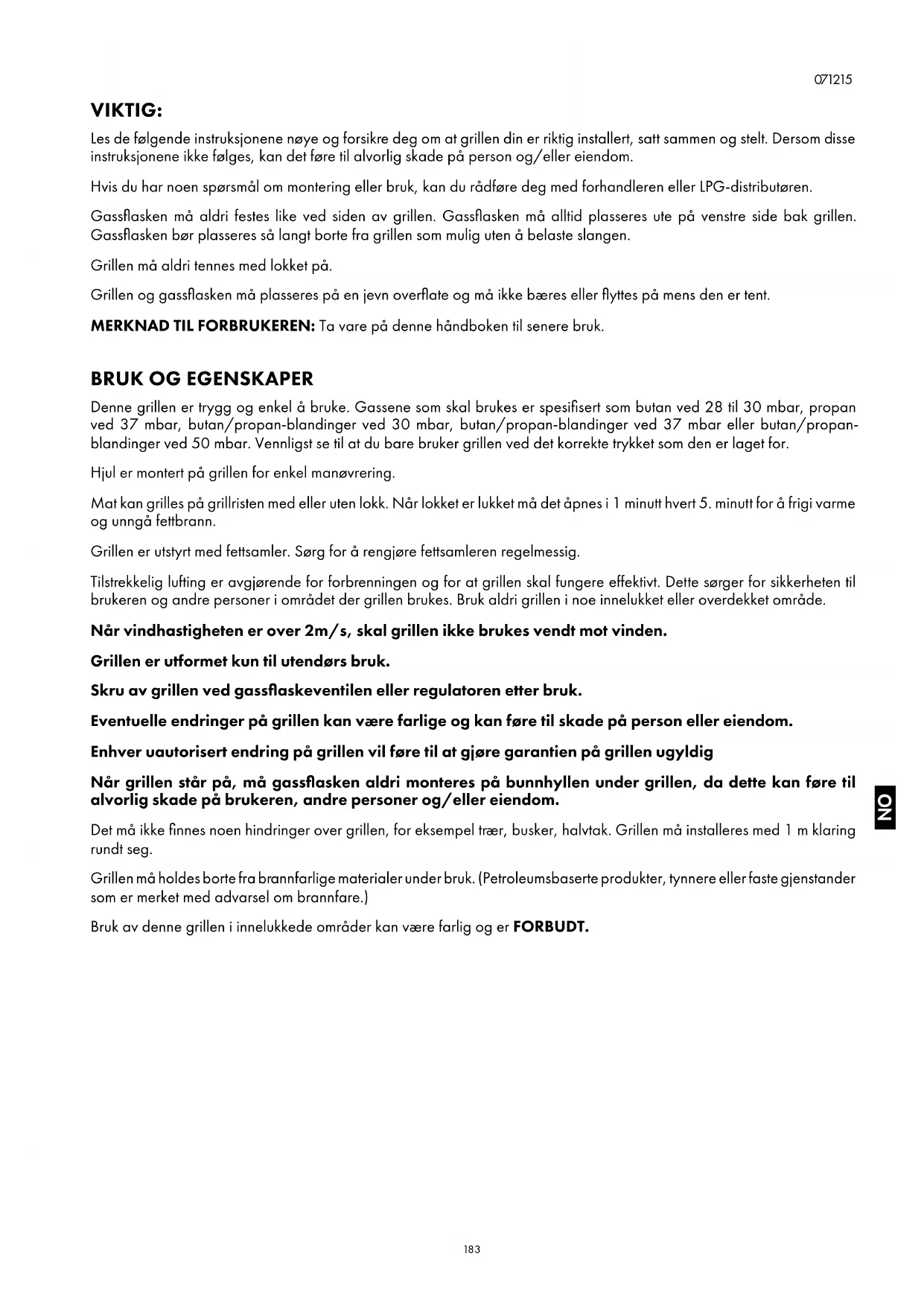

VIKTIG:

Les de falgende instruktjone nye og forsikre deg om at grillen din er riktig instaliert, satt sammen og stelt. Dersom disse instruktjone ici falgges, kan det fere til alvorlig skade pa person og/eller eiendom.

Hvis du har noen sporsmal om montering ellbruk, kan du radfrole deg med forhandleren ell LPG-distributen.

Gassflasken ma aldri festes like ved widen av grillen. Gassflasken ma alltid plasseres ute pa venstre side bak grillen. Gassflasken bør plasseres sa langt borte fra grillen som mulig uten a belaste slangen.

Grillen ma aldri tennes med lokket pa.

Denne grillen er trygg og enkel a bruke. Gassene som skal brukes er spesifisert som butan ved 28 til 30 mbar, propan ved 37 mbar, butan/propan-blandinger ved 30 mbar, butan/propan-blandinger ved 37 mbar ell er butan/propan-blandinger ved 50 mbar. Vennligst se til at du bare bruker grillen ved det korrekte trykket som den er laget for.

Hjul er montert pa grillen for enkel manovrering.

Mat kan grilles pa grillisten med ell er uten lokk. Nar lokket er lukket ma det apnes i 1 minut hvert 5. minut for a frigi varme og unnga fettbrann.

Grillen er utstyrt med fettsamler. Sorg for a rengjore fettsamleren regelmessig.

Tilstrekkelig lufting er avgjorende for forbrenningen og for at grillen skal fungere effektiv. Dette sørger for sikkerheten til brukeren og andre personer i omraret der grillen brukes. Bruk aldri grillen i noe innelukket aller overdekket omrade.

När vindhastigheten er over 2m / s , skal grillen ikke brukes vendt mot vinden.

Grillen er utformet kun til utendørs bruk.

Skru av grillen ved gassflaskeventilen aller regulatoren etter bruk.

Eventuelle endringer på grillen kan vengeance farlige og kan fere til skade på person erler eiendom.

Enhver uautorisert endring pogrillen vil fere til at gore garantien pogrillen ugyldig

Det maybe finnes noen hindringer over grillen, for eksempel traer, busker, halvtak. Grillen ma installeres med 1 m klaring rundt seg.

Grillen må holdes borte fra brannfarlige materialer under bruk. (Petroleumsbaserteprodukter, tynere eller feste gjenstander som er merket med advarel om brannfare.)

Bruk avienne grillen i innelukkede omrader kan vare farlig og er FORBUDT.

ANVISNINGER FOR BRUK

Følg disse anvisingene nøye for a unngå alvorlig skade på grillen, på deg selv eller på eiendom.

1. SettSAMmengrillenvedafolgemonteringsanvisingene nOye.
2. Koble gasslangen til grillen. Koble regulatoren til slangen.
3. Koble regulatoren til gassflaskeventilen i henhold til anvisingene som fulgte med regulatoren.
4. Skru av alle reguleringsbryterne til 'O'-stillingen for du skrur pa gasstilforselen til grillen.
5. Betjen regulatoren i henhold til anvisingene som fulgte med regulatoren.

TENNING AV GRILLEN

Tenningsanvisninger: Hovedbrennere

1. Åpne lokket För tenning.
2. Koble gassflasken til grillen i henhold til anvisingene som fulgte med regulatoren.
3. Skru alle bryterne til 'O'-stillingen.
4. Skru PÅ gasstilførselen ved gassflasken eller regulatorbryteren i henhold til anvisingene for tilkobling og bruk av regulatoren. Kontroller koblingen mellom gassflasken og regulatoren og intakskoblingen mellom slangen og grillens slangeinntak for lekkasje ved hjelp av sapevann. Eventuelle lekkasjer vil vise seg som bobler omraret rundt lekkasjen. Ikke bruk grillen hvis det blir funnet lekkasje. Radfor deg med gass-ller grill-leverandaren.
5. For a tenne den venstre brenneren, trykker du ned og vir bryteren for den venstre brenneren mot urviseren til 90^ -stillingen (full styrke). Det lyder et horbart klikk, og dette skal tenne brenneren. Kontroller at brenneren er tent. Gjenta donne prosessen hvis brenneren ikke er tent.
6. Hvis brenneren不解 er tent etter to forsok, ma du skru AV gasskranen og vente 5 minutter for du prover tenningssekven- sen pa nytt.
7. Nár brenneren er tent, kan brennerstyrken justeres ved á trykke ned og vri bryteren mot urviseren til enhver stilling mellom full og lav styrke.
8. Tenn de gjenværende brennerne i rekkefolge fra venstre mot høyre.
9. For Å skru AV grillen vir du handtaket til gassflaskeventilen aller regulatorbryteren til 'O'-stillingen i henhold til anvis-ningene for regulatoren. Vri alle bryterne til 'O'-stillingen narr brennerne er sluknet.
10. Skru AV gastilforselen ved gassflasken aller regulatorbryteren.

Advarel: Hvis noen av brennerne ici lar seg tenne, ma du vri bryteren til O'-stillingen (med urviseren) og ogsa skru av gassflaskeventilen. Vent fem minutter for du prover a tenne igjen.

Tenningsanvisninger for sidebrenner (hvis aktuelt):

1. När grillbrenneren er tent, kan sidebrenneren tennes ved a følge anvisingene under.
2. Apne lokket til sidebrenneren for du tenner sidebrenneren, og vri bryteren for sidebrenneren til 'O'-stillingen.
3. Trykk ned bryteren for sidebrenneren og hold den nedtrykket mens du vir den mot urviseren til stillingen for full styrke. Det vil lyde et horbart klikk, og dette vil tenne bredneren. Gjenta dette prosessen hvis bredneren ikke tennes.
4. Hvis brenneren不解 er tent etter to forsok, ma du skru AV gasskranen, vente 5 minutser og sa gjenta trinn 3 i tenning-sanvisingene for hovedbrenneren.
5. När brenneren er tent, kan brennerstyrken justeres ved Å trykke ned bryteren og vri den mot urviseren til enhver stilling mellom full og lav styrke.
6. For a skru av sidebrenneren skur du gassflaskeventilen ell er regulatorbryteren til 'O'-stillingen, og deretter vir du alle bryterne pa grillen med urviseren til 'O'-stillingen innti flammene slukner.

Advarsel: Hvis brenneren ikke lar seg tenne, ma du vri bryteren til 'O'-stillingen (med urviseren) og ogsa skru av gassflaskeventilen. Vent fem minutter for du prover a tenne igjen med tenningssekvensen.

MANUELL TENNING

Om ndvendig kan grillen tennes manuelt.

Hovedbrennere

1. Åpne lokket før du tenner.
2. Tenn en 9 cm fyrstikk, og hold den nær brenneren som befinner seg helt til venstre på grillen.
3. Vri den venstre brennerbryteren på full styrke. Tenneren vil bli tent av fyrstikken.
4. När den venstre brenneren er tent, kan brenneren ved sider av skrus pa.
5. Tenn de gjenværende brennerne fra venstre mot høyre.
6. När brenneren er tent, kan brennerstyrken justeres ved Å trykke ned og vri bryteren mot urviseren til enhver stilling mellom full og svak styrke.

Sidebrenneren (hvis aktuelt):

1. Apne lokket for tenning.
2. Bruk en fyrstikk til a tenne brenneren hisis tennapparatet itke slar gnist.

Steng av gastilforselen etter bruk, enten ved 日 skru AV regulatorbryteren ell erved 日 skru AV gassflaskeventilen.

I tilfelle det blusser opp stikkflammer mens grillen er i bruk, vir du alle bryterne, gassflaskeventilen og regulatorbryteren til 'O'-stillingen. Vent 5 minutter for du prover a tenne grillen igjen. Hvis problemet vedvarer etter ny tenning, ma du kontakte gassforhandleren, butikken der du kjopte grillen, ell er en kualisert gassingenior for hjelp ellre reparjon. Prov aldri a fikse problemet selv, da dette kan fore til alvorlig skade pa person ell er eiendom.

Den anbefalte grytestørlsen til bruk på sidebrenneren er rundt 180-220mm.

Rengjor grillen for overflodig fett for oppbevaring med en fuktig klut og med et mildt vaskemiddel som rengjoringsmiddel.

Oppbevar grillen pa et tort og rent sted.

Ikke oppbevar gassflasken innendors. Oppbevar den pa et godt ventiliert sted uten direkte sollys.

TILKOBLING AV GASSFLASKENT TIL GRILLEN

Denne grillen er kun tilpasset bruk med butan-ller propangass ved lavt trykk, og skal pasettes en egnet lavtrykksregulator via en boyelig slange. Slangen skal festes til regulatoren og grillen med slangeklips/-mutter. Grillen er klar til a brukes med en 28 mbar regulator med butangass, en 37 mbar regulator med propangass, en regulator med butan/propan-banding ved 37 mbar, en regulator med butan/propan-banding ved 50 mbar, aller en regulator med butan/propan-banding ved 30 mbar. Bruk en egnet regulator som er tertifisert etter BS EN 16129. Vennligst Kontakt LPG-forhandleren din for informasjon om en egnet regulator til gassflasken.

VENNLIGST SE ETTER LEKKASJER FØR BRUK

Du ma aldri se etter lekkasjer med apen flamme, men alltid bruke en sapevannsopplosning

FOR Å SE ETTER LEKKASJER

Lag en knapp desiliter Iosning til lekkasjedetektering ved a blande en del oppvaskmiddel med 3 deler vann. Se til at kontrlventilen er av.

Koble regulatoren til gassflasken og AV/PA-ventilen til brenneren, forsikre deg om at koblingene er festet og sla PAgassen.

Pensle sapeLsningen pa slangen og alle ledd. Hvis det dukker opp bobler, er det lekkasje, som ma repareres for bruk.

Test pa nytt etter reparasjonen. Skru av gassen ved gassflasken etter testing.

Bruk bare regulatorer og slange som er godkjent for LPG ved de ovenennevnte trykkene (se side 2). Den forventede levetiden til regulatoren anslas til 10 ar. Det er anbefalt a skifte ut regulatoren innen ti ar fra produksjonsdataoen.

Bruk av feil regulator erer slange er utrygt. Kontroller alltid at du har de riktige delene for du bruker grillen.

Slangen mä overholde de relevante kravene i landet hvor den brukes. Lengden pa slangen ma vare (maksimalt) 1,5 meter. En slitt ell er skadet slange mä skiftes ut. Se til at slangen icke er blokkert, har knekk ell er i beroring med noen annen del av grillen enn koblingen.

Slangen skal ici vare vridd ellr ha knekk nar den er koblet til gassflasken. Ingen del av slangen skal berre noen del av grillen. Plasser gassflasken pa venstre side og bak grillen, sa langt unna som er mulig med lengden pa slangen.

OPPBEVARING AV GRILLEN

Grillen kan bare oppbevares innendors hvis gassflasken er koblet fra og fjernet fra grillen. Nar grillen ikke skalBrukes pa en stund, skal den oppbevares pa et tort sted uten stov.

GASSFLASKE

Gassflasker ma oppbevares utendors i staende stilling og utenfor rekkevidde for born. Gassflasken ma aldri oppbevares pa et sted hvor temperaturen kan na over 50^ . Ikke oppbevar gassflasken nær ild, tennflammer erler andre kilder til antening. RØYKING FORBUDT.

A «brenne av» grillisten etter hver gangs bruk (i ca. 15 minutter) vil holde belegg av matrester minimalt.

YTTERFLATE

Bruk mildt vaskemiddel aller bakepulver (natron) lst i varmt vann. lkke-slipende skuremiddel kan brukes pa gjenstridge flekker, som deretter skyldes med vann.

Hvis det ser ut som malingen skaller av overflaten pa innsiden pa, er det oppsamlet fett blitt forkullet og flasser av. Rengjørn grundig med varmt sapevann. Skyll med vann og la tørke helt. DU MÁ ALDRI BRUKE OVNSRENS

INNSIDEN AV GRILLBUNNEN

Fjern beegg med børste, skrape og/eller skrubbesvamp, og vask deretter med sapevann. Skyll med vann og la tørke.

PLASTOVERFLATER

Vask med en myk klut og varmt sapevann. Skyll med vann. Ikke bruk slipende rengjøringsmidler, avfettingsmidler erer konsentrende grillrensemidler pa plastdelene.

GRILLRIST

Bruk mildt sapevann. Ikke-slipende skuremiddel kan brukes pa gjenstridge flekker, som deretter skylles med vann.

FETTSAMLER

Vennligst ikkeaporefettsamleren underbruik.

Skru gassen AV ved bryteren og koble fra gassflasken.

Fjern grillrist og flammetemmer nár den har kjølt seg av.

Se etter eventuell skade pa brenneren (sprekker erler hull). Hvis du oppdager skader, ma du bytte ut brenneren. Sett brenneren tilbake pa plass, og kontroller at gassventilens apninger star i riktig stiling og er trygt festet innate i brennerinntaket (venturirret).

I noen tilfeller vil grillen flamme opp pa grunn av et insetk som kryper innate i brennerens venturirr erer en edderkopp som spinner nettet sitt innate i brenneren. Dette kan fikses ved a fore en flaskeborste gjennom brennerens venturirr og skyve den giennom inn i brenneren langs hele brennerens lengde. Ta Kontakt med gassforhandleren din hvis problemet vedvarer.

SERVICE

En kompetent, registretperson bo r utfere service pa grillen din en gang i aret.

MER INFORMASJON

I tillegg til garantien fra butikken der dette produit ble kjopt, vil Jamie Oliver BBQ skaffe resedeler dersom det oppstar noen defekt på materialene eller utforelsen av produitsinnen den ditte garantiperioden fra datoen kjope det.

Dette gelder bare hvis grillen:

a. Har vaert gienstand for normal hjemmebruk.
b. Ikke har vaert gienstand for endringer ellre reparasjoner utfort av ikke-autoriserte personer.
c. Har vaert oppbevart under tøre forhold vinteren igjennom.
d. Ikke er blitt skadet.
e. Har en gyldig kvittering som kjopsbevis.
f. Er registretr til garantiformal som anvist.

Den—itte garantien for de enkelte delene av gassgrillen:

• Jamie Oliver brennerror 10 ars garanti
  Jamie Oliver ramme 5 ars garanti
  Jamie Oliver lokk 3 ars garanti
• Jamie Oliver grill 3 árs garantí
  Jamie Oliver tenning 2 ars garanti
  Alle resterende deler 1 aRs garanti

Denne garantien dekker jak:

a. Deler som er pavirket av rust, korrosjon, oksydering ell misfarging som kan skje aan grunn av fuktighet ell overoppheting.
b. Arbeid ell er arbeidsrelaterte omkostninger.
c. Normal slitasje, riper aller apning av tete ror.
d. Uaktsom bruk eller misbruk av Produktet.
e. Bruk av galt brennstoff/gass.
f. Bruk som strider med bruksanvisingene i instruksjonshandboken.
g. Regulator, slange og klips..
h. Forbruksmateriell, f.eks.: batterier (hvis aktuelt)

Denne garantien pavirker ici kundens lovfestede rettigheter na noen mate. Garantien finner anvendelse globalt.

Jamie Oliver BBQ forbahder seg retten til a modifisere dette Produktet uten varsel. Hvis modellen不信 longer er tilgengelig, vil vi diskutere en alternativ erstatning aller dekning.

Det er bare ved registrering innen 30 dager fra kjopsdato at garantien vil vare gyldig i optil ti ar for enkelte deler. For a nyte godt av GARANTIEN ma du registriere den online pa www.jmieoliverbbq.com, eller fylle ut de obligatoriske seksjonene under REGISTRER Nå pa det separate arket, og sende det til Jamie Oliver BBQ Registrering.

For a gjore reklamasjon kan du laste ned kravformularet www.jamieoliverbbq.com, ellr skrive til Jamie Oliver BBQ Helpline, Einsteinweg 5, 3752 LW Bunschoten, PO Box 214, 3750 GE Bunschoten, Nederland for a faj formularet tilsendt.

Reklamasjon krever:

a. Lesbar kopi av kjops-/salgskvitteringen (som viser kjopsdatoen, modellnavnet og butikken)
b. Navn og nummer på grillmodellen.
c. Kjøpsdato.
d. Butikkens navn og adresse / uller annet, f.eks.: pa nett.
e. Fotografier av alle de skadde delene du gjør reklamasjon for.

Vennligst oppbevar dette Dokumentet pa et trygt sted.

Jamie Oliver
