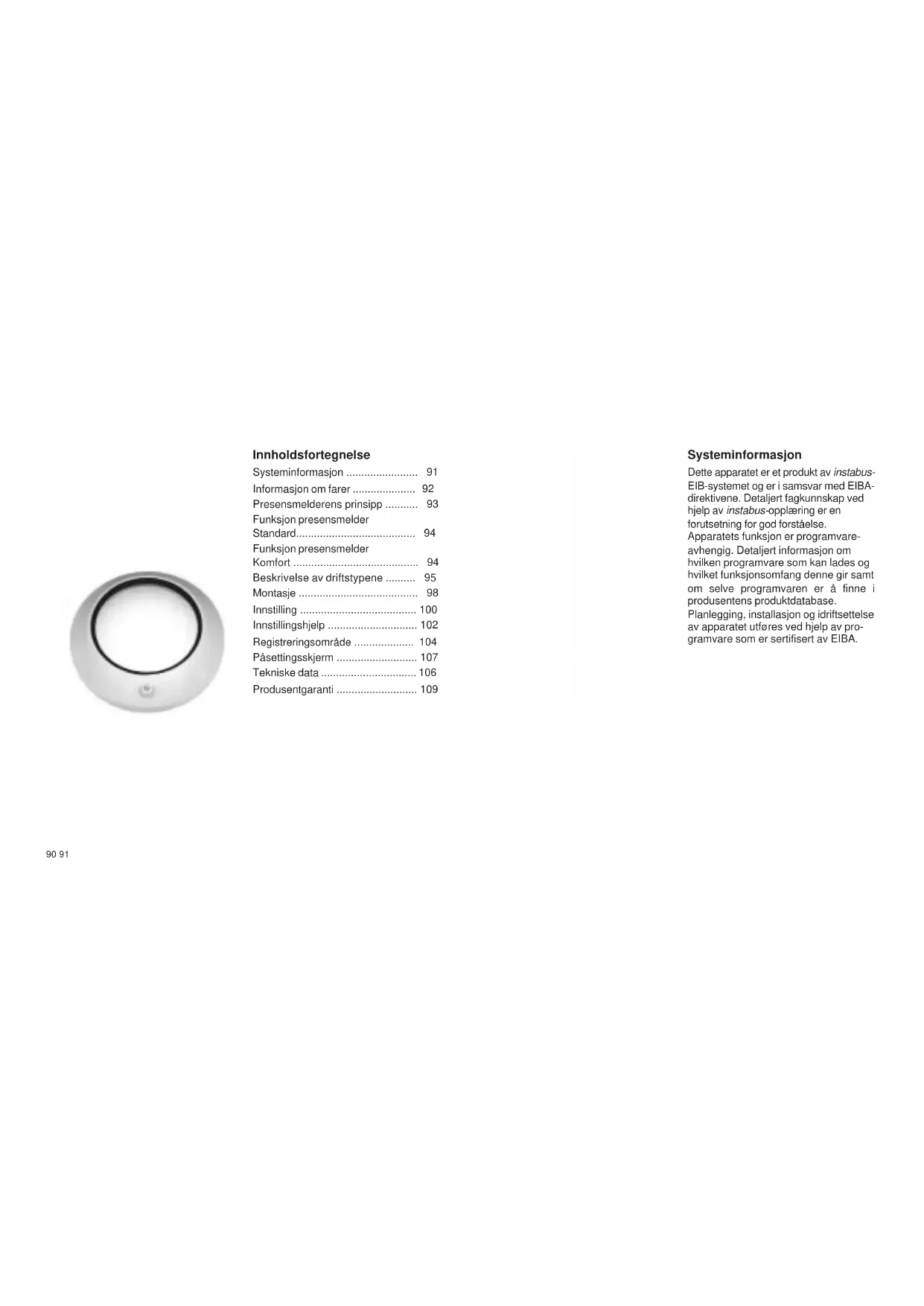

BRUKSANVISNING 75264001 BERKER

Systeminformasjon 91

Informasjon om farer 92

Presensmelderens prinsipp 93

Funksjon presensmelder

Standard.... 94

Funksjon presensmelder

Komfort 94

Beskrivelse av driftstypene 95

Montasje 98

Innstilling 100

Innstillingshjelp 102

Påsettingsskjerm 107

Tekniske data 106

Produsentgaranti 109

Systeminformasjon

Dette apparatet er et produkt av instabus-EIB-systemet og er i samsvar med EIBA-direktivene. Detaljert fagkunnskap ved hjelp av instabus-opplæring er en forutsetning for god forståelse.

Apparatets funksjon er programvare- avhengig. Detaljert informasjon om hvilken programvare som kan lades og hvilket funksjonsomfang denne gir samt om selve programvaren er å finne i produsentens produktdatabase.

Planlegging, installasjon og idriftsettelse av apparatet utføres ved hjelp av programvare som er sertifisert av EIBA.

Informasjon om farer

OBS! Innbygging og montasje av elektriske apparater må kun utføres av en elektriker.

Ved Ignorering av installasjons-veiledningen kan det oppstå skader på apparatet, brann eller andre faresituasjoner.

Presensmelderens prinsipp

I likhet med bevegelsesmeldere og meldere for alarmanlegg hører presensmelderne til gruppen av passive infrarød-meldere (PIR).

På grunn av den interne oppbygningen og signalregistreringen og –analysen har disse melderne imidlertid forskjellige bruksområder:

■En bevegelsesmelder slår ved registrering på lyset avhengig av lysstyrken og slår lyset av igjen uavhengig av lysstyrken så snart det ikke lenger registreres en bevegelse.
■En bevegelsesmelder for alarmanlegg gir en bevegelsesmelding (impuls) til en alarmsentral uavhengig av lysstyrken. Det finnes ofte innstillingsmuligheter for impulsantallet innenfor en tidsramme. Registreringsområdet er begrenset til mindre vinkler (90°, vanligvis mindre).
■En presensmelder brukes til å slå på lyset avhengig av lysstyrken når det registreres en bevegelse og av igjen når lyset ikke lenger behøves. Dette er tilfellet hvis det allerede er tilstrekkelig lyst uten kunstig belysning eller hvis ingen er til stede lenger. Det er med andre ord en persons „presens“ avhengig av en innstilt lysstyrke som registreres.

Forskjellene mellom disse PIR-melderne ligger hovedsakelig i utførelsen av fresnellinsen, tilpasningen til omgivelsesbetingelsene, montasjetypen samt bevegelses- og lysstyrkesignalets beskaffenhet.

En presensmelder skal utelukkende monteres til taket i rommet og overvåker den flaten som ligger under.

Melderen arbeider med en passiv infrarød sensor (PIR) og reagerer på varmebevegelse, som utløses av mennesker, dyr eller gjenstander.

Funksjon presensmelder Standard

Presensmelderen Standard kan brukes både til overvåking av tilstedeværelse (presensmelder, driftstype presensmelder) og til registrering av bevegelser (bevegelsesmelder, driftstype takvokter) innendørs.

I begge driftstyper står 2 utgangskanaler til disposisjon og disse kanalene kan parametreres separat.

Innstillingen for driftstypene takvokter og presensmelder utføres ved parametreringen av presensmelderen Standard via programvaren ETS.

Presensmelderen Standard kan kun brukes som enkeltstäende apparat.

Det er ikke mulig å utvide registreringsområdet ved å bruke flere presensmeldere Standard i samme rom. Dette vil føre til at apparatene vil påvirke hverandre.

Funksjon presensmelder Komfort

For instabus-presensmelderen Komfort kan tre forskjellige driftstyper innstilles:

• Takvokter
• Presensmelder
- Meldedrift

Innstillingen av driftstypene utføres ved parametreringen av apparatet via programvaren ETS.

I begge driftstyper står 2 utgangskanaler til disposisjon og disse kanalene kan parametreres separat.

Presensmelderen Komfort kan brukes som enkeltstående apparat, hoved-eller sidestasjon, avhengig av applikasjonen. Ved hoved-/sidestasjonsdrift kan registreringsområdet utvides. Presensmelderen Komfort kan også kombineres med BERKER automatiske vegginnfelte brytere i hoved- og sidestasjonsdrift. Som sidestasjon for lysstyrkeuavhengig innkopling kan det også brukes en tastesensor.

Beskrivelse av driftstypene med forhåndsinnstilte parametre

Driftstype takvokter

I driftstypen som takvokter registrerer apparatet bevegelser og sender telegrammet som ble parametrert på begynnelsen av registreringen när den målte lysstyrkeverdien ligger under det innstilte skumringstrinnet.

Apparatet arbeider nå uavhengig av lysstyrken. Hvis det ikke lenger registreres en bevegelse, sender apparatet det parametrerte telegrammet på slutten av registreringen, etter at den innstilte totale sendeforsinkelsen er utløpt.

I driftstypen som presensmelder registrerer apparatet en persons tilstedeværelse og sender telegrammet som ble parametrert på begynnelsen av registreringen når den målte lysstyrkeverdien ligger under det innstilte skumringstrinnet.

Når det ikke lenger registreres tilstedeværelse og den innstilte totale sendeforsinkelsen er utløpt eller det innstilte skumringstrinnet er overskredet med det dobbelte i minst 10 minutter, sender presensmelderen det parametrerte telegrammet på slutten av registreringen.

Funksjonsforskjellene i forhold til driftstypen som takvokter ligger i behandlingen av ...

a) bevegelsessignalet

I motsetning til vokterfunksjonen fører først flere bevegelsesimpulser etter hverandre til at tilstedeværelse (presens) registreres.

b) lysstyrkesignalet

Det innstillbare lysstyrkeområdet som skal analyseres som skumringstrinn er større enn i driftstypen som takvokter.

Først etter overskridelse av den dobbelte verdien av det innstilte skumringstrinnet (utkoplingslysstyrke) sendes, også ved tilstedeværelse, det parametrerte telegrammet på slutten av registreringen etter ca. 10 minutter.

Denne utkoplingslysstyrken kan endres via en korrigeringsfaktor i parametrene.

c) kombinasjonen ved analysen av bevegelses- og lysstyrkesignalet

Lyset slås på når en person er til stede og lysstyrkeverdien samtidig underskrider det innstilte skumringstrinnet.

Lyset slås av när det ikke er noen til stede eller hvis det er tilstrekkelig lyst uten belysning.

Meldedrift (kun Komfort-versjon)

I denne driftstypen og melde-funksjonen registrerer apparatet lysstyrkeuavhengige bevegelses-impulser og teller disse ved hjelp av en impulsteller. Hvis minimum det fastlagte antallet impulser (standardverdi: 4 impulser) telles i løpet av en fastlagt tidsperiode (standardverdi: 10 sekunder), sendes telegrammet som ble parametrert tilsvarende på begynnelse av registreringen.

Når det ikke lenger registreres bevegelsesimpulser, sender presensmelderen det parametrerte telegrammet på slutten av registreringen etter at standardsendeforsinkelsen på 10 s er utløpt.

Ved meldedrift arbeider presensmelderen Komfort alltid som enkeltstående apparat.

- Alarmfunksjon: Ved frakopling av presensmelderen kan det sendes et parametrert telegram.

- Teach-in-funksjon: Endring av innkoplingsterskelen for skumringstrinnet er mulig via et instabus EIB telegram.

En mer nøyaktig beskrivelse av funksjonene er å finne i instabus dokumentasjonen for disse produktene.

Presensmelderen monteres utelukkende i taket, sammen med en instabus busstilkopler. Informasjon om montasje og installasjon av busstilkoplere er å finne i den tekniske dokumentasjonen for dette produktet.

Sett på presensmelderen, ikke trykk på linsen. Den elektriske kontakten gis via brukergrensesnittet (AST).

Feilkilder:

Melderen må ikke monteres i nærheten av en varmekilde, f.eks. lampe (figur til venstre). Den avkjølende lampen kan oppfattes som en varmeendring av PIR-sensoren og dermed medføre en ny registrering. Presensmelderen må heller ikke monteres i nærheten av ventilatorer, varmovner eller ventilasjonssjakter. Luftbevegelser (f.eks. også grunnet et åpent vindu) kan registreres og føre til ny innkopling.

Begrens om nødvendig registreringsområdet ved hjelp av den vedlagte påsettingsskjermen (se kap. Påsettingsskjerm).

Vær oppmerksom på at registreringsområdet kan begrenses av hindringer som f.eks. møbler, søyler etc. Bevegelser i registreringsskyggen oppfattes ikke.

Lysstyrkesensoren (1) skal monteres på den siden som vender bort fra vinduet, slik at uønsket påvirkning fra spredt lys unngås.

Presensmelderen skal monteres vibrasjonsfritt, da også sensorbevegelser kan utløse en kopling.

Merknad: Unngå direkte solstråling på sensorvinduet.

Sensorene kan ødelegges av den sterke varmestrålingen.

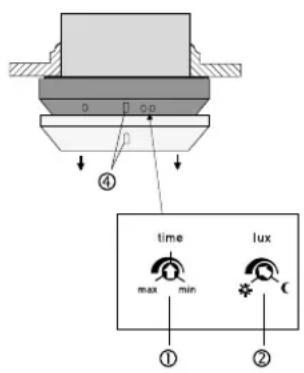

time max min lux ① ②

Innstilling

Etter montasje og programmering med ETS er det mulig å forandre de innstillinger som er gjort i programvaren innenfor et fastlagt område ved hjelp av potensiometre på apparatet, forutsatt at denne funksjonen er frigitt i programvaren.

For å stille inn lysstyrke, innkoplingstid og ømfintlighet skal først pynteringen (4) trekkes av presensmelderen. Potensio-metrene blir da tilgjengelige (figur til venstre).

(1) Innkoplingstid: time

Den programvare-innstilte „ekstra sendeforsinkelsen“ tilsvarer midtstillingen på dreieregulatoren og kan forandres med +/- 50%, f.eks. 120 s +/- 60 s.

(2) Lysstyrke: lux

Fininnstilling av det programvare-innstilte skumringstrinnet. Innstillingsområdet er avhengig av driftstypen som er valgt og omfatter hele området til et skumringstrinn, f.eks. 300 – 600 lux.

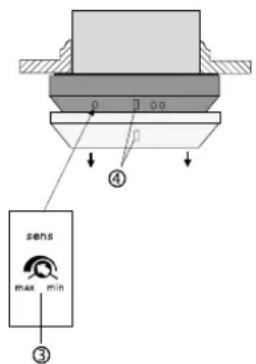

④ sens max min ③

(3) ∅mfintlighet: sens

Trinnløs reduksjon av max. rekkevidde fra 100% til ca. 20% uavhengig av programvare-innstillingen.

Sett på pynteringen (4) igjen etter at innstillingene er utført. Nesen for lysstyrkesensoren må smette inn i den tilsvarende utsparingen i pynteringen (4).

Tips:

Jo mindre bevegelser som forventes innenfor det overvåkede området, desto lenger tid skal velges for den ekstra sende-forsinkelsen. På denne måten kan en for tidlig utkopling av belysningen forhindres.

Innstillingshjelp

Hvis de innstillinger som gjøres i programvaren ikke er tilstrekkelig nøyaktige, kan verdiene justeres innenfor et begrenset område ved hjelp av dreieregulatorene lux og time, forutsatt at denne funksjonen er frigitt i programvaren. Hvis de nødvendige justeringene overskrider dette fastlagte området, må parametreringen av apparatet korrigeres. Etter dette skal apparatet programmeres på nytt.

Lasten er også slått på ved sterkt fremmedlys (f.eks. sterkt sollys).
Årsak	Avhjelping
Innstilt lysstyrkeverdi for høy	Drei regulatoren lux i retning av måne.

Lasten slås ikke på ved bevegelser, til tross for lav lysstyrke.
Årsak	Avhjelping
Innstilt lysstyrkeverdi for lav	Drei regulatoren lux i retning av sol.

Lasten slås av selv om noen er til stede og belysningen ikke er tilstrekkelig.
Årsak	Avhjelping
Innstilt tid er for kort	Forleng tiden med regulatoren time
Registreringsproblem, flaten som skal overvåkes ligger ikke innenfor registreringsområdet, møbler eller søyler står i veien	Kontroller registreringsområdet

Lasten slås på uten synlige bevegelser
Årsak	Avhjelping
Feilkilder innenfor registreringsområdet	Se kap. Montasje

Lasten slås av og på igjen etter kort tid
Årsak	Avhjelping
Etter utkopling underskrides den innstilte minimumslysstyrken, apparatet kopler inn igjen med en gang det registreres en bevegelse.	Juster regulatoren lux litt i retning av sol-symbolet

De lysstyrkeverdier som bestemmes av presensmelderen er avhengige av flere faktorer.

Blant annet spiller refleksjonen av lyset på overflaten direkte under presensmelderen en avgjørende rolle. Lyse flater, som f.eks. hvitt papir på et skrivebord, reflekterer naturlig nok vesentlig mer lys enn f.eks. et mørkt vegg-til-vegg-teppe. Dette vil ev. føre til at innstillingen av en presensmelder må forandres hvis det lyse skrivebordet under melderen flyttes til et annet sted i rommet og det i stedet er det mørke teppet som kommer frem.

Registreringsområde

PIR-sensorsystemet arbeider med 6 registreringsnivåer og 80 linser.

Rekkevidden er ca. 5 m i diameter i bordhøyde (ca. 80 cm). På gulvet er rekkeviddens diameter ca. 8 m.

Disse verdiene gjelder for montasje til taket ved en montasjehøyde på 2,5 m og tangential, dvs. sidelengs bevegelsesretning.

Merknader:

Ved direkte bevegelsesretning mot presensmelderen, må det regnes med at rekkevidden nedsettes. I dette tilfellet kan en registrering i det ytre 4m-området ikke garanteres.

Hvis en person beveger seg raskt mot presensmelderen, kan man få inntrykk av at rekkevidden er redusert.

I denne forbindelse må man også ta hensyn til den mulige innkoplingsforsinkelsen for de aktuelle lampene.

Dette forholdet er spesielt viktig ved bruk som takvokter.

Ved betydelig større montasjehøyder reduseres ømfintligheten til apparatets bevegelsesregistrering.

0 1m 2m 3m 4m 5m

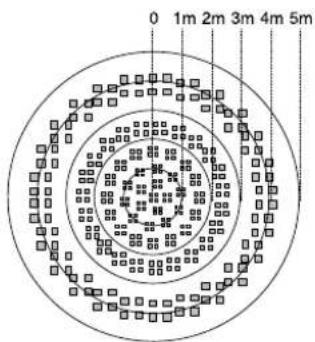

Registreringsområdet sett ovenfra: Figur til venstre

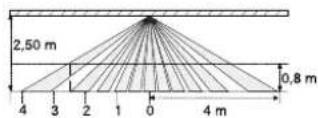

Registreringsområdet sett fra siden: Figur til venstre

Påsettingsskjerm

For å beskytte linsesystemet er den transparente påsettingsskjermen alle-rede montert ved levering.

For å oppnå det maksimale registreringsområdet skal skjermen fjernes.

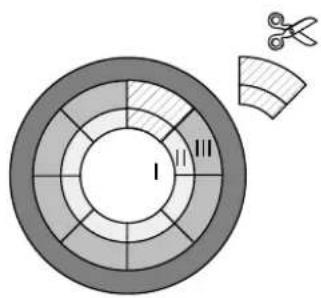

Ved hjelp av den vedlagte påsettingsskjermen kan uønskede registreringsområder eller feilkilder (se kap. Montasje, feilkilder) utelukkes ved å begrense registreringsområdet.

Finn frem til hvilke områder som ikke skal registreres.

Skjær deretter ut den demonterte skjermen langs de avmerkede linjene, slik at de områdene som ikke skal registreres dekkes av skjermen.

I II

Ved å klippe ut skjermen endres registreringsområdets diameter på gulvet som følger:

Område I til III se figur til venstre.

Komplett skjerm uten

utklipte deler, område I: ∅ ca. 2,20 m

Område II klippet ut: ∅ ca. 4,00 m

Område II+III klippet ut: ∅ ca. 6,00 m

Montasje uten skjerm: ∅ ca. 8,00 m

Verdiene gjelder for en montasjehøyde på ca. 2,50 m.

Skjermen monteres ved at den settes på linsesystemet og låses (figur til venstre).

Tekniske data

Tilkopling: Via AST (2 x 5 pols)

Registreringsvinkel: 360°

Merkerekkevidde

skrivebordhøyde: ∅ ca. 5 m

Merkerekkevidde

gulv: ∅ ca. 8 m

Montasjehøyde for

merkerekkevidde: ca. 2,5 m

Ved andre montasjehøyder varierer merkerekkevidden.

Antall linser/registreringsnivåer: 80 / 6

Rett til tekniske endringer forbeholdes

Garanti

Vi gir garanti innenfor de rammer lovens bestemmelser setter.

Vennligst send apparatet portofritt og med en feilbeskrivelse til vår sentrale kundeserviceavdeling:

Berker GmbH & Co.KG

Klagebach 38

Vennligst lever denne bruksanvisningen til sluttkunden etter at installasjonen er utført.
