BRUKSANVISNING Phoenix II DOVRE

Ventilasjon av rommet.5....

Produktbeskrivelse 5.

Montering .6.

Generelle forberedelser.6....

Tilpasse eksisterende peisinnsats.... 7

Montere dekkplate.... 7

Plassering og tilkobling.... 9

Finish 10

Bruk 11

Første gangs bruk.... 11

Brensel 11

Opptenning 11

Fyring med ved.... 12

Regulering avforbrenningsluft.... 13

Slukke bålet 13

Tømming av aske.... 13

Løse problemer.... 13

Vedlikehold 13

Skorstein 13

Rengjøring og annet regelmessig vedlikehold 14

Utskiftbare deler Phoenix I - Phoenix.II.. 15

Vedlegg 1: Tekniske data.... 16

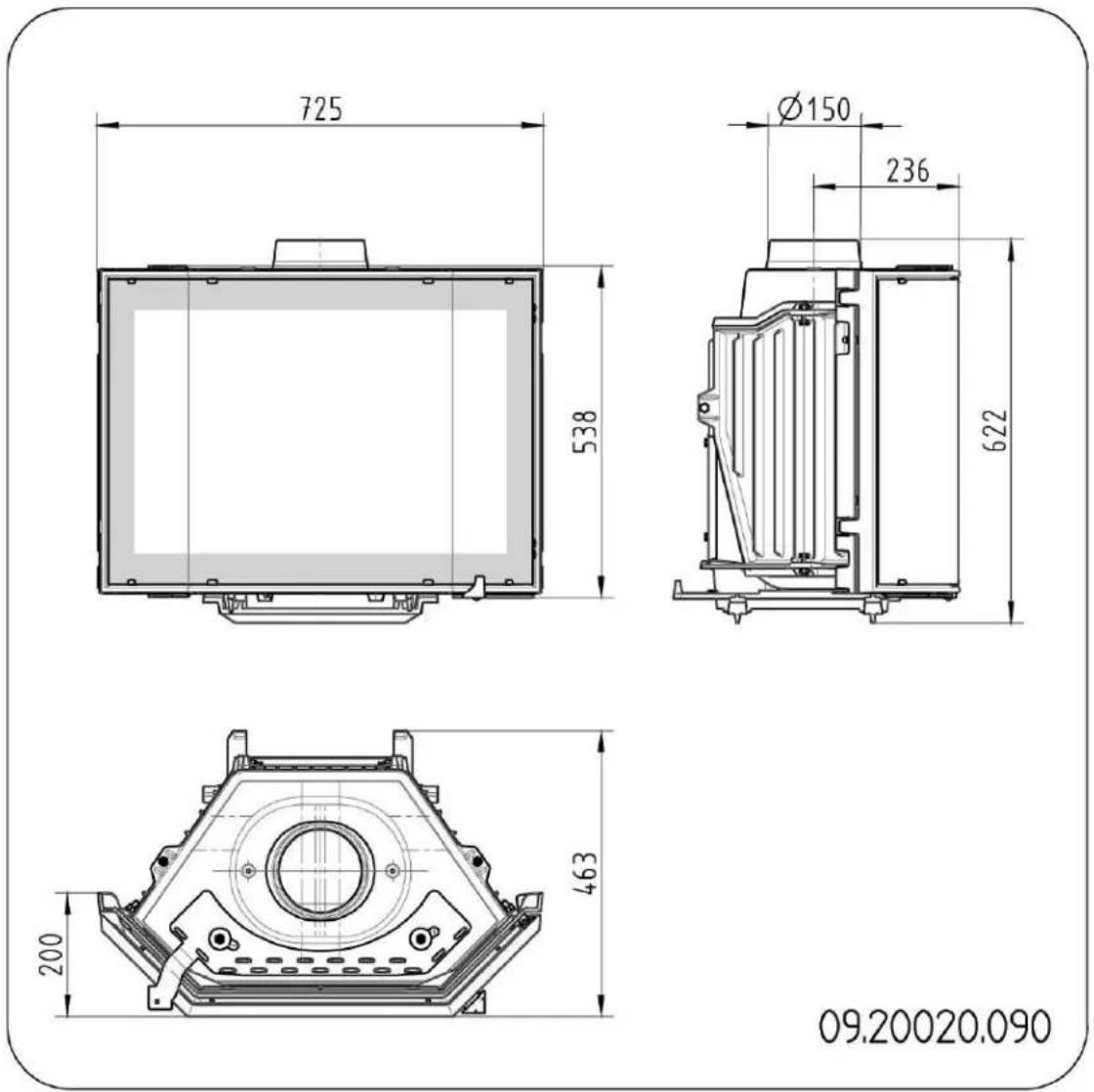

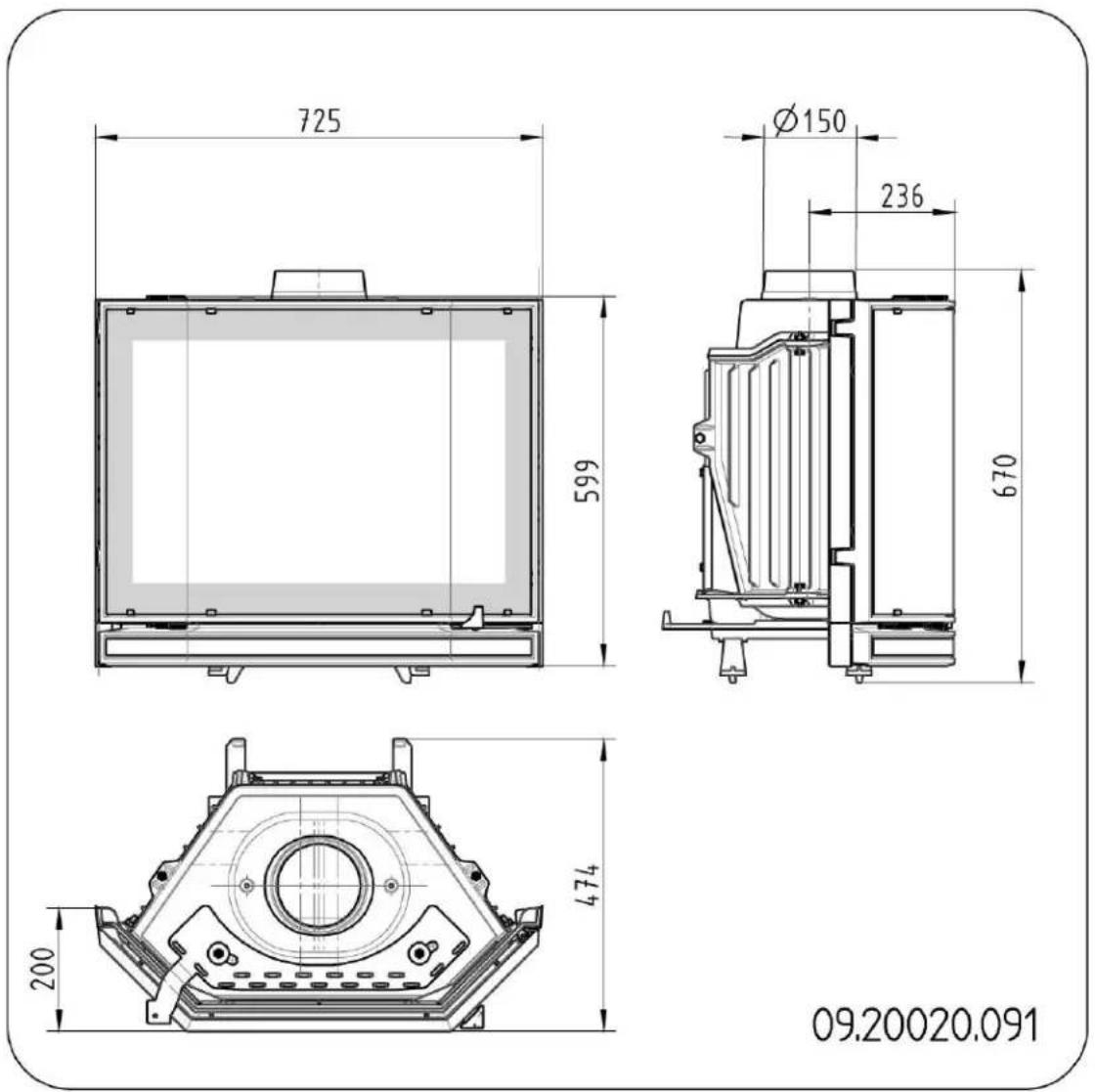

Vedlegg 2: Mål 17

Vedlegg 3: Diagnoseskjema.... 19

20

NOTATER 21

Indeks 22

Innledning

Kjære bruker,

Ved å kjøpe dette ildstedet fra DOVRE har du valgt et kvalitetsprodukt. Dette produktet inngår i en ny generasjon med energieffektive og miljøvennlige ildsteder. Disse ildstedene gjør optimal bruk av både konveksjonsvarmen og strålingsvarmen.

Samsvarserklæring

Notified body: 1625

Ditt DOVRE ildsted er produsert ved hjelp av de mest moderne produksjonsmetoder. Hvis det skulle være noe i veien med ditt ildsted, kan du alltid få hjelp av din forhandler.
Ildstedet må ikke modifiseres; bruk kun originale deler.
Ildstedet er beregnet på installasjon i et boligrom. Ildstedet må tilsluttes en godt fungerende skorstein.
Vi anbefaler at ildstedet tilsluttes av en autorisert installatør.
▶ DOVRE kan ikke holdes ansvarlig for problemer eller skade som skyldes feil montering.
Ved montering og bruk må man følge sikkerhetsforskriftene som beskrives nedenfor.

I denne anvisningen leser du hvordan du monterer, bruker og vedlikeholder ditt DOVRE ildsted. Hvis du ønsker mer informasjon eller tekniske data eller hvis det oppstår problemer under monteringen, bør du først ta kontakt med forhandleren.

Herved erklærer

at peisinnsatsene Phoenix I og Phoenix II produseres i samsvar med EN 13229.

Weelde, 19-08-2012

T. Gehem

© 2012 DOVRE NV

På grunn av fortløpende produktutvikling forbeholder vi oss retten til å endre spesifikasjonene i denne brosjyren uten forutgående kunngjøring.

DOVRE AS

Munkedamsveien 61

0270 Oslo

Norge

www.dovrepeisen.no

Sikkerhet

NB! Alle sikkerhetsregler må følges nøye.

⚠ Les nøye anvisningene om montering, bruk og vedlikehold som medleveres til ildstedet, før du tar ildstedet i bruk.

! lldstedet må monteres i samsvar med reglene som gjelder i ditt land.

⚠️ Alle lokale forskrifter og bestemmelser i nasjonale og europeiske standarder må overholdes ved montering av ildstedet.

⚠ Vi anbefaler at ildstedet monteres av en autorisert installatør. Denne kjenner til de gjeldende bestemmelsene og forskriftene.

Ildstedet er konstruert for oppvarming. Alle overflater, også glasset og tilkoblingsrøret, kan bli svært varme (over 100°C)! Bruk et kaldhåndtak eller en varmebestandig hanske.

⚠️ Sikkerhetsavstandene til brennbart materiale må nøye overholdes.

Legg ikke gardiner, klær, klesvask eller annet brennbart materiale på eller i nærheten av ildstedet.

⚠️ Bruk ikke lett antennelige eller eksplosive stoffer i nærheten av ildstedet mens det er i bruk.

Forebygg sotbrann ved å få utført regelmessig feiing av skorsteinen. Fyr aldri mens ildstedets dør er åpen.

Ved sotbrann: steng ildstedets luftregulatorer og tilkall brannvesenet.

⚠️ Hvis ildstedets glass er knust eller sprukket, må glasset skiftes før ildstedet brukes igjen.

⚠ Sørg for at det er tilstrekkelig ventilasjon i rommet hvor ildstedet står. Ved utilstrekkelig ventilasjon blir forbrenningen ufullstendig, slik at det kan komme giftige gasser inn i romm Se kapitlet "Monteringsvilkår" for mer informasjon om ventilasjon.

Monteringsvilkår

Generelt

Forhør deg med brannvesenet / feiervesen om eventuelle spesifikke krav og forskrifter.

Ildstedet kan tilknyttes tegl, element eller stålskorstein med minimum skorsteinstverrsnitt på 177 cm² som tilsvarer et røykløp på 150 mm ∅.

Tverrsnitt på skorsteinens røykløp kan ikke være mindre enn tverrsnittet på ildstedets røykuttak.

NB! Tilkobling til skorstein skal foretas etter skorsteinsprodusentens anvisning.

NB! Røykrørets godstykkelse fra peisovn til skorstein skal være av godkjent type.

NB! Høydeforskjell mellom to røykinnslag i en skorstein bør være minimum 200 mm.

Skorstein

Fjerning av røykgassene ved naturlig trekk.

Den varme luften i skorsteinen er lettere enn uteluften og vil derfor stige.

Inntak av luft som er nødvendig for forbrenningen ig av brenselet i ildstedet.

Rådfør deg med din installatør vedrørende råd om skorsteinen.

Skorsteinen må oppfylle følgende krav:

▶ Skorsteinen må være godt feid og ha tilstrekkelig trekk.

15 - 23 Pa trekk/undertrykk ved normal belastning er ideelt.

Skorsteinen må være mest mulig vertikal, fra ildstedets røykuttak. Bend og horisontale deler forstyrer utslippet av røykgasser og kan føre til opphoping av sot.
Den innvendige diameteren må ikke være for stotilknytning til friskluft, eller er slått av når du fyrer med for å unngå at røykgassene blir for mye avkjølt slidstedet. at trekken avtar.
▶ Skorsteinen bør helst ha samme diameter som røykrørstussen.
▶ Skorsteinen undersøkes for tetthet. Hull etter tidligere ildsteder, ventiler etc. mures igjen. (Hull elementskorsteiner tettes iflg. produsentens anvisning.)
Feie og sotluker kontrolleres for utettheter fordi lekkasjer betyr redusert trekk.
Tverrsnittet på skorsteinen må være konstant. Videre deler og (særlig) innsnevriinger forstyrer utslippet av røykgasser.
Ved bruk av pipehattpå skorsteinen: Pass på at pipehatten ikke innsnevrer skorsteinens utløp og at pipehatten ikke hindrer røykgassene.
Skorsteinens munning må befinne seg i en sone som ikke forstyrres av bygninger, trær eller andre hindringer i nærheten.
Den delen av skorsteinen som befinner seg utenför Brenselrist huset kan med fordel være isolert.
Skorsteinen må ha en høyde på minst 4 meter. Effektiv skorsteinshøyde beregnes fra ildstedets røykrørsinnføring til topp utvendig skorstein.
Det oppnås ekstra ventilasjon ved å montere en ventilasjonsrist i ytterveggen.
Sørg for at annet utstyr som bruker luft (f.eks. kjøkkenventilator eller baderomsvifte) har egen
tilknytning til friskluft, eller er slått av när du fyrer med sildstedet.
2. Primær luftregulator
3. Sekundærluftregulator
4. Dørlås

Ventilasjon av rommet

Ildstedet trenger luft (oksygen) for å oppnå god forbrenning. Luften tilføres fra rommet hvor ildstedet står gjennom luftregulatorer/trekkregulator.

Ved utilstrekkelig ventilasjon blir forbrennir ufullstendig, slik at det kan komme giftige gasser inn i rommet.

Ildstedet står i et godt isolert rom.
I rom med mekanisk ventilasjon, f.eks. sentralt avtrekkssystem eller avtrekksvifte i et åpent kjøkken.

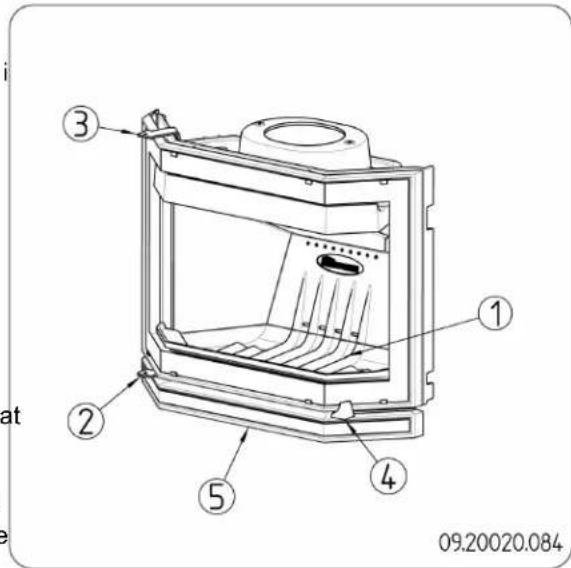

Produktbeskrivelse

① ② ③ ④ ⑤ 09.20020.084

1. Underpanel (kun til Phoenix II)

Informasjon om ildstedet

Dovre Phoenix er konstruert for montering i en eksisterende Dovre peisinnsats.

Phoenix I kan monteres i Dovre peiser i 2000-2700-2800 serien.

Phoenix II kan monteres i Dovre peiser i 2000S

Det moderne forbrenningssystemet oppfyller de strengeste miljøkravene.
Det er ikke nødvendig å forandre den eksisterende omrammingen.

Ildstedet har uttakbar kubbestopper, hvelvplate og røykleder.

Ildstedet leveres med en hanske som beskytter hånden ved betjening av ildstedet.

Montering

Generelle forberedelser

Kontroller ildstedet på (transport)skade og eventuelle mangler umiddelbart etter at det er levert. Undersiden av ildstedet (1) er montert med bolter (3) og muttere (4) til pallen (2); se neste figur.

Ildstedet skal være montert til pallen til de generelle forberedelsene er fullført.

Ved å fjerne de demonterbare delene, blir det lettere å flytte ildstedet og unngå skader.

Pass på deres opprinnelige posisjon när du fjerner demonterbare deler, slik at de kan monteres på riktig sted senere.

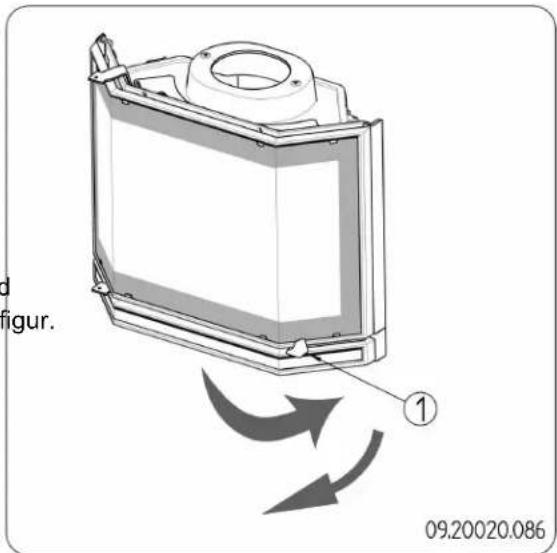

1. Åpne døren; se neste figur.

Når døren åpnes forskyves tyngdepunktet. Hvis ildstedet ikke er fastmontert kan det vippe eller velte.

figur. ① 09.20020.086

1. Fjern først kubbestopperen (1), hvelvplaten (2) og røyklederen (3); se neste figur.
2. Lukk døren.

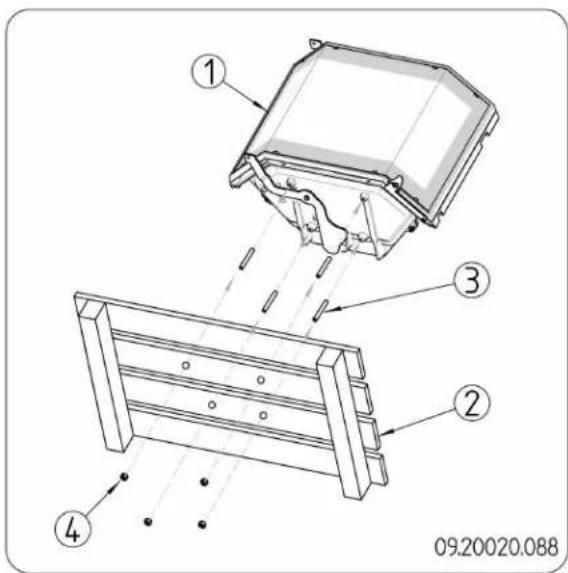

3. Skru ildstedet løst fra pallen.

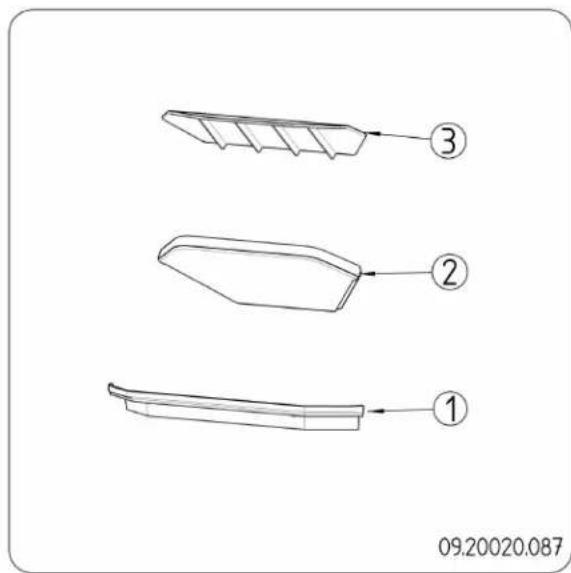

① ② ③ 09.20020.087

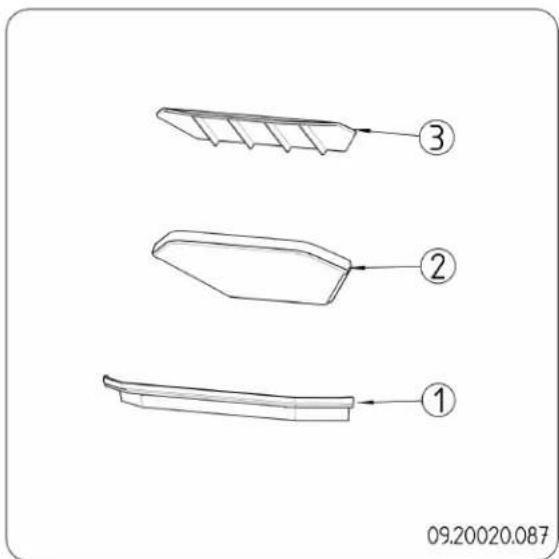

Løse innvendige deler

1 kubbestopper
2 hvelvplate
3 røykleder

Tilpasse eksisterende peisinnsats

Phoenix blir montert i en eksisterende, allerede montert peisinnsats. For å kunne montere Phoenix peisinnsats må det foretas noen modifikasjoner på den eksisterende peisinnsatsen, avhengig av modellen.

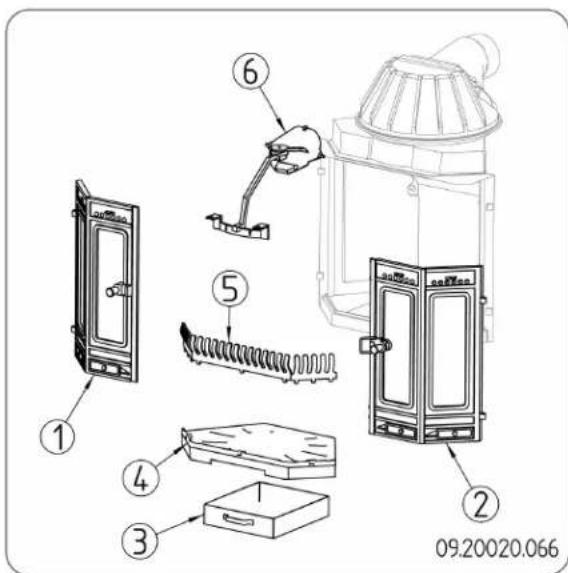

Modell i 2000-2700-2800 serien (dørhøyde 550 mm)

1. Fjern spjeldet og spjeldmekanismen (6) fra rørstussen; se neste figur.

På noen modeller er spjeldet montert med to klemmeplater på spjeldakselen. I så fall er det ikke nødvendig å fjerne spjeldakselen. På noen modeller kan spjeldet demonteres sammen med spjeldakselen.

1. Fjern reguleringsstangen og reguleringsstangholderen.

2. Fjern delene (1) til og med (5), se neste figur og den tilhørende tabellen.

3. Fjern alt sotbelegg fra peisens innside.

4. Kontroller tetningen mellom rørstuss og røykklokke. Eventuelle sprekker tettes med det medleverte ovnskittet.

La kittet herde skikkelig før ildstedet brukes, ellers ekspanderer fuktigheten i kittet slik at det oppstår en ny lekkasje.

Deler som skal fjernes

1 venstre dør
2 høyre dør
3 askeskuff
4 bunnrist
5 kubbestopper
6 spjeld og spjeldmekanisme

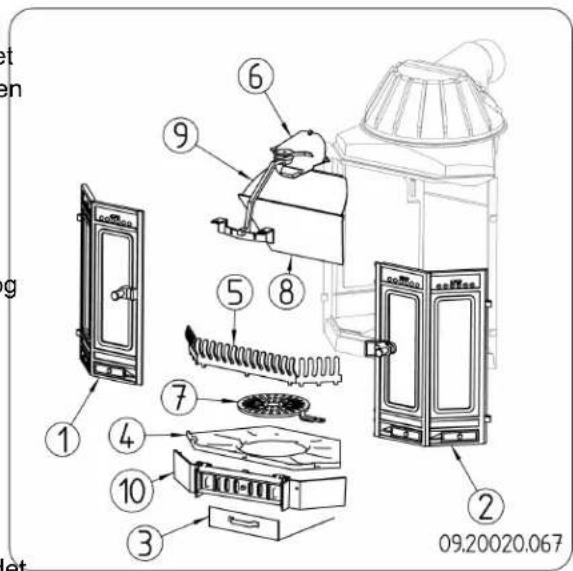

Modell i 2000S serien (dørhøyde 620 mm)

Følg anvisningene i forrige avsnitt. I forbindelse med steg 3 i anvisningene fjernes også delene (7), (8), (9) og (10); se neste figur og tilhørende tabell.

09.20020.067

Deler som skal fjernes

1 venstre dør
2 høyre dør
3 askeskuff
4 bunnrist
5 kubbestopper
6 spjeld og spjeldmekanisme
7 askerist
8 hvelvplate
9 røykleder
10 riststøtte

Montere dekkplate

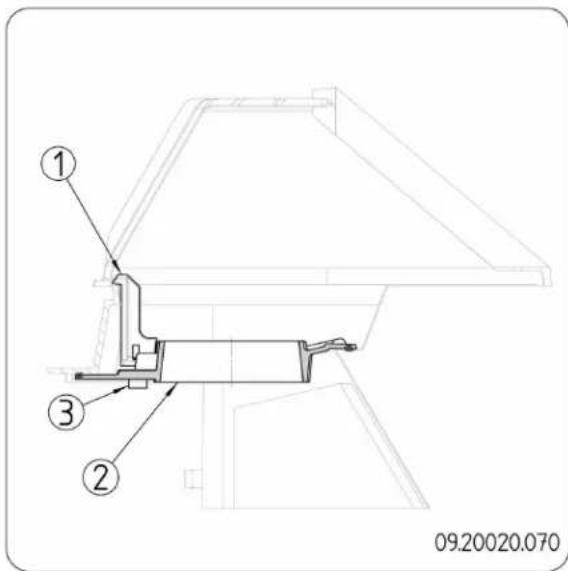

Phoenix I

Dekkplaten til denne modellen består av en enkelt del (2) som monteres til den eksisterende peisen ved hjelp av festehaken (1) og bolten (3); se neste figur.

① ③ ② 09.20020.070

1. Fjern nøye gamle kittrester fra den eksisterende peisen.

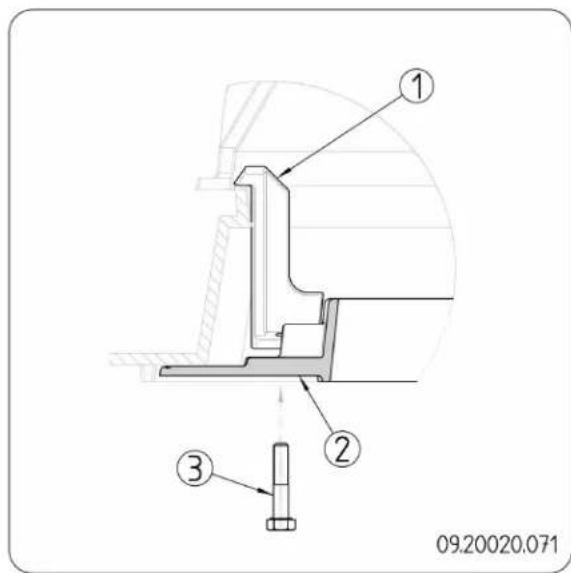

2. Monter festehaken (1) til dekkplaten (2) ved å stramme montasjebolten (3) noen omdreininger; se neste figur.

① ② ③ 09.20020.071

1. Foreta først en såkalt tørr montasje, det vil si: Kontroller om dekkplaten passer godt i den eksisterende peisen og kontroller om alle kontaktflater passer godt.

2. Ta dekkplaten ut av peisen.

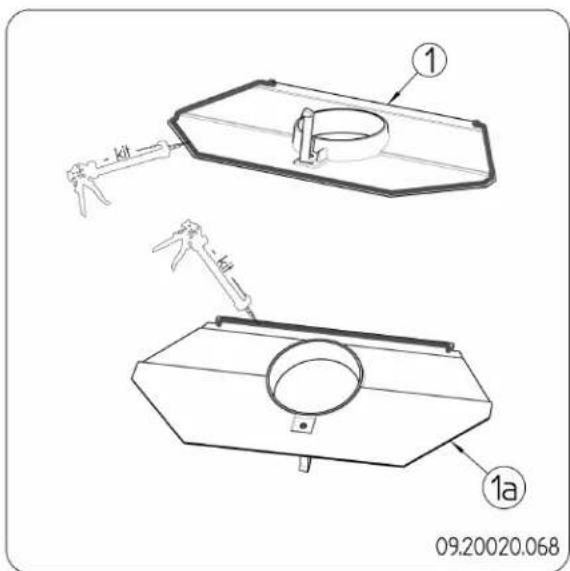

3. Påfør rikelig av det medleverte ovnskittet på dekkplatens kontaktflater. Påfør deretter kitt på

oversidens forside og kanter (1) og på undersidens bakside (1a); se neste figur

1 kit kit 1a 09.20020.068

1. Sett deretter dekkplaten (2) i riktig posisjon i den eksisterende peisen.

⚠️ Pass på at kittet som er påført holdes intakt.

1. Stikk en hånd gjennom dekkplatens tilkoblingshull og sett festehaken i riktig posisjon.

2. Skru bolten fast med den andre hånden; dekkplaten kommer nå i riktig posisjon.

Ikke stram bolten for hardt.

1. Stryk kittet glatt slik at sprekken blir helt lukket. Bruk en gummisparkel eller pekefingeren.

⚠️ Dette skal også gjøres på dekkplatens innside.

1. Fjern overflødig kitt.

2. Kontroller tetningen ved hjelp av lyset fra en lommelykt.

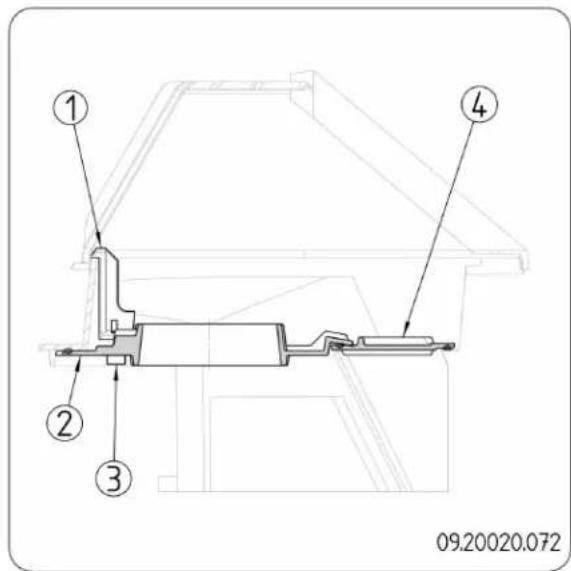

Phoenix II

Dekkplaten til denne modellen består av delene (2) og (4). Dekkplaten monteres i den eksisterende peisen ved hjelp av festekroken (1) og bolten (3); se neste figur.

① ② ③ ④ 09.20020.072

1. Følg anvisningene i steg 1 til og med 4 i forrige avsnitt.

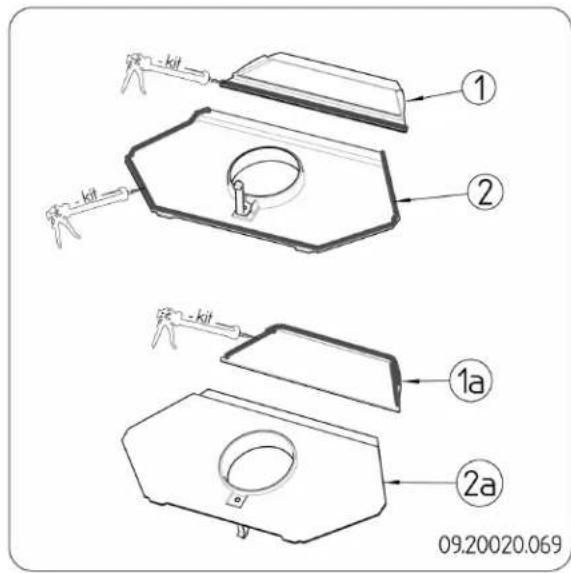

2. Påfør rikelig av det medleverte ovnskittet på dekkplatedelenes kontaktflater. Påfør kitt på oversiden og kantene ifølge (1) og (2), og kitt på undersiden av dekkplatens bakre del ifølge (1a) o sett denne delen i peisen; se neste figur. 2

kit ① ② kit ①a ②a 09.20020.069

1. Følg anvisningene i steg 6 til og med 11 i forrige avsnitt.

Plassering og tilkobling

Phoenix peisinnsats plasseres på et understell, den såkalte støtten. Denne støtten leveres umontert.

Ildstedet plasseres på den monterte støtten og tilsluttes ved hjelp av den medleverte rørstussen.

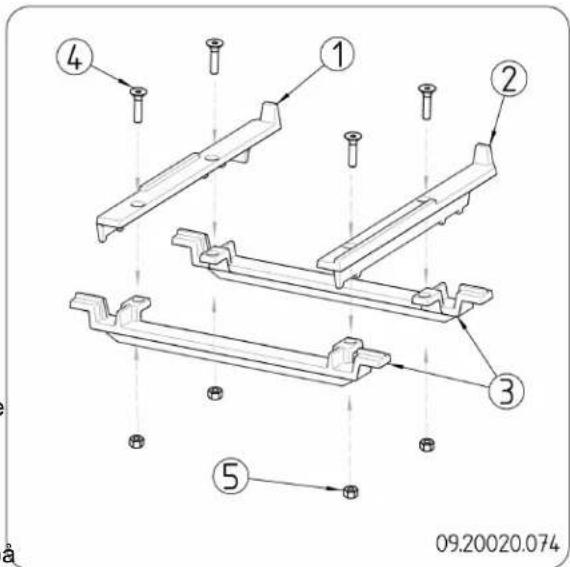

1. Monter støtten ved å feste skinnene (1) og (2) ved hjelp av boltene (4) og mutterne M6 (5) på bærestykkene (3); se neste figur.

1. Sett støtten i den eksisterende peisen og skyv den mot bakveggen til den eksisterende peisen.

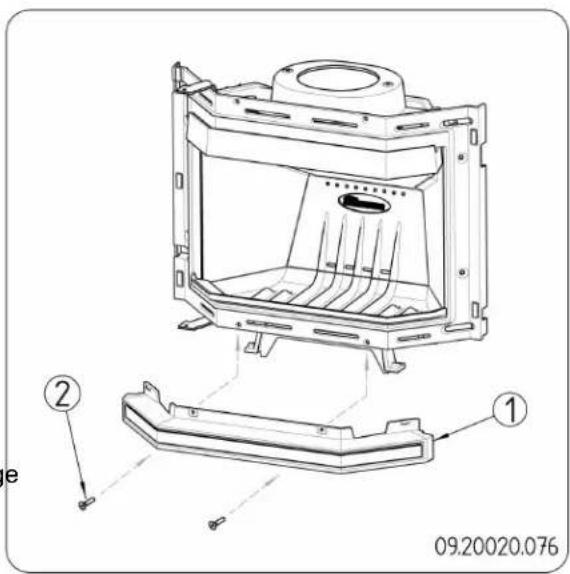

2. Kun for Phoenix II: Underpanelet (1) festes ved hjelp av de medleverte skruene (2) til Phoenix II; se neste figur.

09.20020.076 ① ②

1. Sett Phoenix (2) på støtten (1) og skyv ildstedet bakover; se neste figur. Posisjonen er riktig når

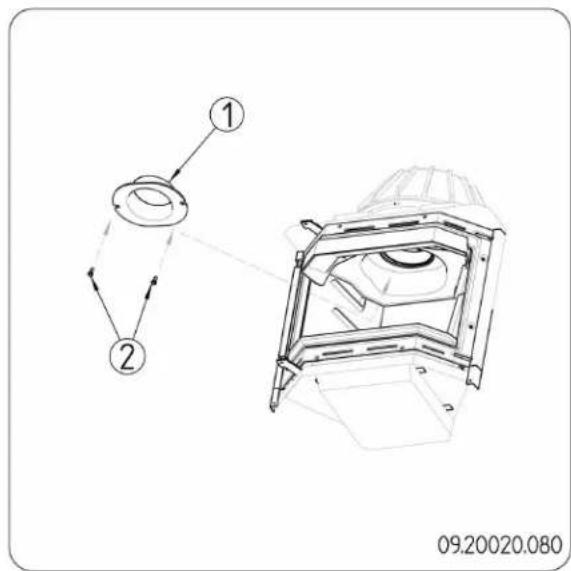

1. Foreta en «tørr» montering av rørstussen (1) for kontrollere om den passer godt. Skru først de medleverte gjengestengene M8x20 i røykklokken og fest rørstussen med de medleverte mutterne (2) og de store ringene; se neste figur.

1. La kittet herde godt.

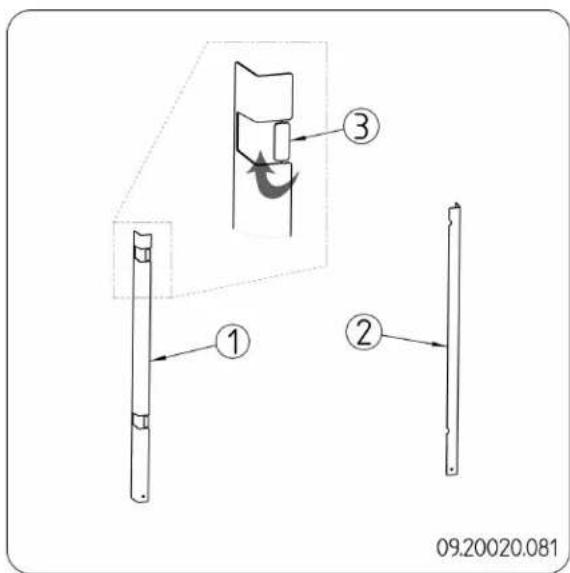

2. Fjern forsiktig platene (3) som kan brytes av dekklisten (1) for å få plass til hengslene; se neste figur.

① ② ③ 09.20020.081

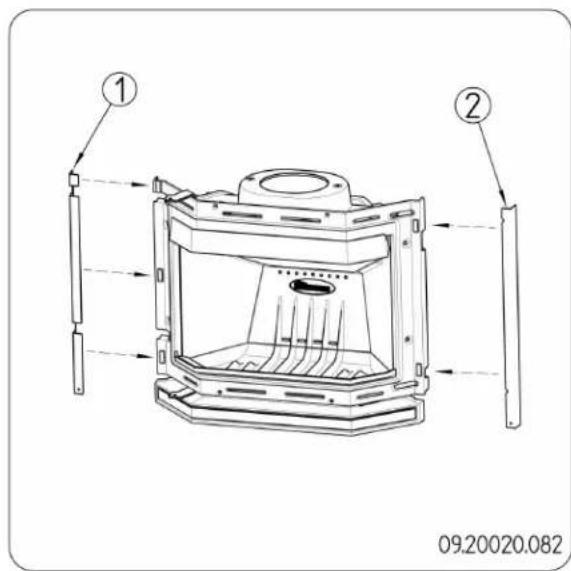

1. Sett dekklistene (1) og (2) på ildstedets sider; se neste figur.

Fronten til Phoenix er utstyrt med magneter. Disse holder dekklistene i riktig posisjon.

① ② 09.20020.082

1. Sett alle delene som er demontert tilbake på riktig sted i ildstedet.

Ildstedet må aldri brukes uten de indre brennplatene.

Ildstedet kan nå tas i bruk.

Bruk

Første gangs bruk

Fyr godt i noen timer første gang du bruker ildstedet. Det sørger for at den varmebestandige lakken herder. Det kan oppstå litt røyk og lukt under denne prosessen. Luft eventuelt rommet hvor ildstedet står ved å åpne vinduer og dører en liten stund.

Brensel

Dette ildstedet er kun egnet til fyring med naturlig ved; kappet og kløyvd og tilstrekkelig tørr.

Bruk ikke annet brensel, da det kan føre til alvorlig skade på ildstedet.

Det er ikke tillatt å bruke følgende brensel fordi det forurenser miljøet, og fordi det i høy grad forurenser ildstedet og skorsteinen slik at det kan oppstå sottbrann:

▶ Behandlet tre, f.eks. rivningsvirke, malt virke, impregnert tre, kryssfiner, rekved og sponplater.

Plastikk, papiravfall og husholdningsavfall.

Ved

Bruk helst hard løvved som eik, bøk, bjørk og frukttrær. Slik ved brenner langsomt og med rolige flammer. Bartrær har høyere innhold av sevje, brenner raskere og gir mer gnister.

Bruk tørr ved med et vanninnhold på maks. 20 %. Det betyr at veden må ha tørket i ca 2 år.

Sag veden i passende lengder og kløyv veden mens den er fersk. Fersk ved er lettere å kløyve og tørker bedre. Veden skal lagres under et tak slik at vinden får fritt spill.

Ikke bruk rå ved. Rå ved gir lite varme fordi mye av energien brukes til fordamping av vannet. Det gir mye røyk og sotbelegg på ildstedets indre overflater og i skorsteinen. Vanndampen som kondenserer i ildstedet kan lekke ut gjennom sprekker slik at det oppstår svarte flekker på gulvet. Vanndampen kan også kondensere i skorsteinen slik at det dannes kreosot. Kreosot er meget brennbart og kan føre til sotbrann.

Opptenning

Du kan kontrollere om det er tilstrekkelig trekk i skorsteinen ved å tenne på litt sammenkrøllet avispapir over hvelvplaten. Når skorsteinen er kald er det ofte for dårlig trekk i skorsteinen slik at det kommer røyk inn i rommet. Ved opptenning som beskrevet nedenfor unngår du dette problemet.

1. Legg to lag med middels stor ved i kryss over hverandre.

2. På toppen av veden legges to lag med opptenningsved i kryss over hverandre.

3. Legg en opptenningsbrikett i det underste laget opptenningsved og tenn på opptenningsbriketten iht. anvisningen på emballasjen.

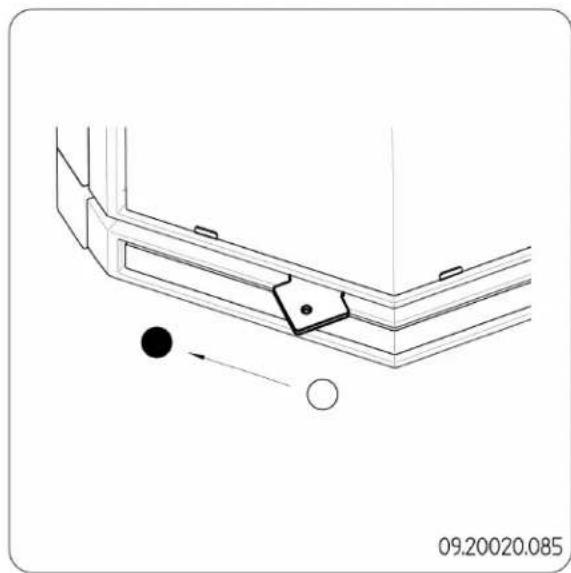

1. Lukk ildstedets dør og åpne den primære luftregulatoren og den sekundære luftregulatoren; se neste figur.
2. La opptenningsbålet brenne godt til det oppstår et glødende lag med trekull. Deretter kan du legge i neste påfylling og regulere ildstedet; se avsnittet "Fyring med ved".

◦ = Åpen, luftregulator i forreste stilling

Den primære luftregulatoren befinner seg på undersiden av ildstedet.

Sekundærluftregulatoren befinner seg på oversiden.

Fyring med ved

Etter at du har fulgt anvisningene for opptenning:

1. Åpne langsomt ildstedets dør.
2. Fordel trekullaget jevnt over brenselristen.
3. Legg noen vedskier på trekullaget.

Løst ilegg

Ved kompakt ilegg forbrenner veden saktere fordi det kommer oksygen til bare noen av treskiene. Bruk kompakt ilegg hvis du skal fyre lengre.

Regulering av forbrenningsluft

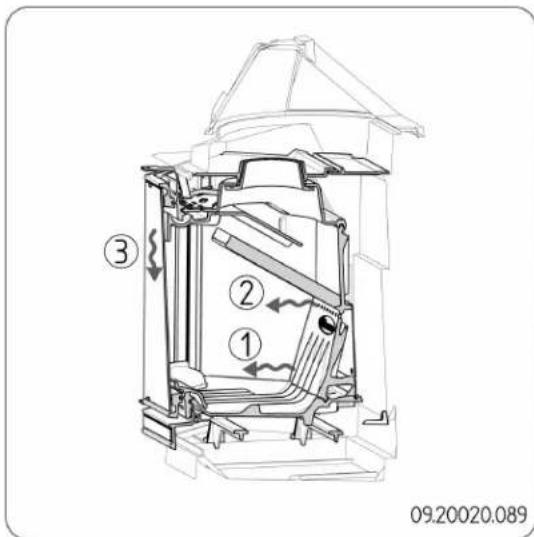

Ildstedet har flere muligheter for luftregulering; se neste figur.

③ ② ① 09.20020.089

Den primære luftregulatoren regulerer luften under brenselet (1).

Sekundærluftregulatoren regulerer luften som spyler glasset (airwash-system) (3).

Under hvelvplaten har bakveggen permanente luftåpninger (2) som sørger for etterforbrenning.

Råd

Fyr kraftigere i ildstedet med jevne mellomromSe vedlegget "Diagnoseskjema" for å løse eventuelle problemer i forbindelse med bruk av ildstedet.

dannes for mye av disse stoffene, kan det oppstå pipebrann ved en plutselig høy temperatur. Ved å fyre kraftigere med jevne mellomrom, forsvinner eventuelle belegg av tjære og kreosot.

Dessuten kan det oppstå tjærebelegg på N ildstedets glass og dør hvis man fyrer med for

lav temperatur.

Ved en høy utetemperatur er det derfor bedre å fyre godt i ildstedet et par timer enn å fyre leng med lav temperatur.

Lufttilførselen reguleres med sekundærluftregulatoren.

Sekundærluftregulatoren tilfører forbrenningsluft og sørger samtidig for spyling av glasset for å redusere sotbelegget.

- Äpne de primære lufttilførselen midlertidig hvis det er utilstrekkelig lufttilførsel gjennom den sekundære lufttilførselen eller hvis du ønsker å stimulere bålet.

Det er bedre å legge på en liten mengde ved oftere enn å legge på mye ved på en gang.

Slukke bålet

Hvis man demper flammene ved å strupe lufttilførselen, frigjøres skadelige stoffer. La derfor ilden brenne ut av seg selv. Når bålet er helt slukket kan man lukke alle luftregulatorer/trekkventiler.

Tømming av aske

Etter fyring med ved oppstår det en relativt liten mengde aske. Dette askebedet er en god isolator for brenselristen og gir bedre forbrenning. La derfor et tynt askelag på ligge brenselristen.

Lufttilførselen gjennom brenselristen må imidlertid ikke hindres og aske må ikke akkumuleres bak en indre brennplate av støpejern. Fjern derfor regelmessig overskuddet av aske.

Bruk en liten spade for å fjerne asken fra ildstedet.

Løse problemer

Vedlikehold

Følg vedlikeholdsanvisningene i dette kapitlet for å holde ildstedet i god stand.

Skorstein

Norge har behovsprøvd feiing av skorstein.

Det er derfor viktig å melde inn installasjon av nytt ildsted, til det stedlige feiervesen.

Nytt ildsted kan endre behovet for feiing.

Feiervesenet har loggført historikk på din skorstein

Rengjøring og annet regelmessig vedlikehold

Ikke rengjør ildstedet mens det fremdeles er varmt.

Rengjør ildstedet utvendig med en tørr klut som ikke loer.

Etter at fyringssesongen er avsluttet kan ildstedet rengjøres grundig innvendig:

Fjern eventuelt brennplatene først. Se kapitlet "Montering" for anvisninger om demontering og montering av brennplatene.
Rengjør eventuelt lufttilførselskanalene.
Fjern hvelvplaten øverst i ildstedet og gjør den
Når innvendige løse deler er fjernet feies brennkammeret og røykrørets indre overflater. Sotbelegget isolerer ildstedet og reduserer varmeeffekten (1 til 2 mm sotbelegg utgjør ca. 80 °C på overflatetemperaturen).

Kontroll av brennplater

Brennplatene er forbruksdeler som er utsatt for slitasje. Kontroller brennplatene med jevne mellomrom og skift dem om nødvendig.

Se kapitlet "Montering" for anvisninger om demontering og montering av brennplatene.

Det kan oppstå krakelering/sprekker i de isolerende brennplatene av vermikulitt eller skamolx, men det reduserer ikke deres virkning vedr. sikkehet.

Brennplater av støpejern holder lenge hvis du regelmessig fjerner asken som kan akkumuleres bak dem. Hvis man ikke fjerner asken som akkumuleres bak en plate av

støpejern, kan ikke platen lenger avgi så mye varme til omgivelsene og platene kan bli deformert eller sprekke.

Ildstedet må aldri brukes uten de indre brennplatene/skamolxplatene.

Glass rengjøring

Hvis glasset er grundig rengjort holder det seg lenger rent. Gå fram slik:

1. Fjern støv og løstsittende sot med en tørr klut.
2. Glassene bør tørkes av etter hver gangs bruk. Fjern sot på glasset: Fukt et avispapir eller tørkepapir med vann, dypp det våte papiret i asken og tørk av soten på glasset. Tørk deretter over med en tørr ren klut eller et papir.

Rengjør glasset en gang til med et vanlig rengjøringsmiddel for glass.

Ikke bruk slipende eller etsende produkter til rengjøring av glasset.

Bruk husholdningshansker for å beskytte hendene.

Hvis ildstedets glass er knust eller sprukket, må glasset skiftes før ildstedet brukes igjen.

Unngå at det renner rengjøringsmiddel for ovnsglass mellom glasset og døren av støpejern.

Smøring

60 till Selv om støpejern er litt selvsmørende, må de bevegelige delene smøres regelmessig.

Smør de bevegelige delene (slik som føringssystemer, hengseltapper, hendler og luftregulatorer) med varmefast fett som kan kjøpes i spesialforretninger.

Etterbehandling overflatefinish

Små lakkskader kan behandles med varmebestandig spesiallakk på sprayboks som kan leveres av din forhandler.

Kontrollere tetning

La kittet herde skikkelig før ildstedet brukes, ellers ekspanderer fuktigheten i kittet slik at det oppstår en ny lekkasje.

Utskiftbare deler Phoenix I - Phoenix II

① ② ③ 09.20020.087

Pos. Artikkelnr. Betegnelse Antall

1 03.77418.002 kubbestopper 1
2 03.77516.000 hvelvplate 1
3 03.76179.000 røykleder 1

Vedlegg 1: Tekniske data

Modell Phoenix I - Phoenix II
Nominell effekt 9,0 kW
Røykuttak (diameter) 150/200 mm
Vekt ca. 90 kg
Anbefalt brensel Ved
Kjennetegn brensel, maks. lengde 30 cm
Massestrøm av røykgasser 8,7 g/s
Temperaturstigning målt i måleseksjonen 271 °C
Temperatur målt ved ovnens uttak 330 °C
Minimum skorsteinstrekk	15-23 Pa
CO-utslipp (13 % _2 D)	0,06 %
NOx-utslipp (13 % _2 D)	93 mg/Nm ^3
CnHm-utslipp (13 % _2 D)	54 mg/Nm ^3
Partikkelutslipp	23 mg/Nm ^3
Partikkelutslipp i henhold til NS3058-NS3059	6,51 gr/kg
Virkningsgrad	79,3 %

Viktig informasjon:

Dovre peisinnsats type PHOENIX er testet, og vurdert med utstedelse av brannteknisk produktdokumentasjon av Norges branntekniske laboratorium (NBL). Dette bekrefter at produktet tilfredstiller kravene i norske forskrifter. Produktdokumentasjon SINTEF 110-0394 er gjengitt på internett: www.nbl.sintef.no

Vedlegg 2: Mål

Phoenix I

Phoenix II

Vedlegg 3: Diagnoseskjema

					Problem
●					Veden fortsetter ikke å brenne
	●				For dårlig varme
		●			Ildstedet ryker inn under påfylling
			●		Ildstedet brenner for kraftig, vanskelig å regulere
				●	Sotdannelse på glass
					mulig årsak mulig løsning
●	●	●		●	For dårlig trekk	En kald skorstein gir ofte for dårlig trekk. Følg instruksjonene for opptenning i kapitlet "Bruk"; åpne et vindu.
●	●	●		●	For fuktig ved Bruk ved med maks. 20 % fuktighet.
●	●	●		●	For stor ved	Bruk finkløyvd opptenningsved. Bruk kløyvd ved med en omkrets på maks. 30 cm.
●	●	●	●	●	Veden er lagt feil	Veden er lagt i slik at det kan strømme tilstrekkelig med luft mellom vedskiene (løst ilegg, se "Fyring med ved").
●	●	●		●	For dårlig trekk i skorsteinen	Kontroller at skorsteinen oppfyller betingelsene: Minst 4 meter høy, riktig diameter, godt isolert, glatt innvendig, ikke for mange bend, ingen hindringer i skorsteinen (fulgereir, for mye sotbelegg), luftett (uten sprekker).
●	●	●		●	Skorsteinens utløp er ikke riktig	Tilstrekkelig høyde over taket, ingen hindringer i nærheten.
●	●	●	●	●	Luftregulatorer feil innstilt Åpne luftregulatorene helt.
●	●	●		●	Ildstedets tilknytning til skorsteinen er ikke riktig	Tilknytningen må være lufttett.
●	●	●		●	Undertrykk i rommet der ildstedet står	Slå av kjøkkenvifte.
●	●	●		●	Utilstrekkelig tilførsel av forbrenningsluft	Sørg for tilstrekkelig tilførsel av frisk luft, bruk om nødvendig tilknytningen for direkte tilførsel av forbrenningsluft.
●	●	●		●	Ugunstige værforhold?-Inversjon (omvendt luftstrøm i skorsteinen pga. høy utetemperatur), ekstrem vindhastighet	Ved inversjon frarådes bruk av ildstedet. Monter eventuelt skorsteinshatt på skorsteinen.
		●			Trekk i rommet der ildstedet står	Unngå trekk i rommet; ildstedet må ikke plasseres i nærheten av en dør eller varmluftkanaler.
				●	Flammer berører glasset	Pass på at veden ikke ligger for nær glasset. Steng den primære luftregulatoren enda mer.
			●		Ildstedet lekker luft	Kontroller tetningen til ildstedets dør samt ildstedets sprekker.

GARANTI

Informasjon vedr. garantibestemmelser ligger i ildstedskatalog og på vår nettsside:

www.dovrepeisen.no

KONTROLLSKJEMA

DET ER MONTERT ET ILDSTED:

av type DOVRE PHOENIX

på eiendommen til:......

Adresse:

Postadresse:

G.nr...... Br.nr.:...... Telefon:......

Følgende ble kontrollert under installasjonen:

KONTROLLPUNKTER

Er ildstedet montert etter monteringsanvisning?

Kontrollert avstand til brannmur?

Kontrollert avstand til brennbart materiale?

Tåler gulvet vekten av ildsted?

Er ildstedet sikret tilstrekkelig tilførsel av

forbrenningsluft?

Finnes monteringsanvisningen på byggeplass?

JA NEI

Installert:

Sted Dato Eiers og evt. installators signatur

KONTROLL-ERKLÆRING

Installasjonen er kontrollert ved hjelp av

Utfylt sjekkliste

Visuell kontroll

Røykpatron

Videokamera

Annet:

Installasjonen er kontrollert og funnet i orden:

Sted

Dato

Kontrollør

NBI DET ER ET MYNDIGHETSKRAV AT KONTROLLERKLÆRING FINNES OG AT EIER

SKAL MELDE FRA TIL KOMMUNEN (FEIERVESEN) NÅR DET HAR VÄRT INSTALLERT NYTT

ILDSTED ELLER FORETATT ANDRE VESENTLIGE ENDRINGER VED FYRINGSANLEGGET.

S∅RG FOR AT DETTE SKJEMA BLIR UTFYLT, OGTA GODT VARE PÅ DET SAMMEN MED

MONTERINGS- OG BRUKSANVISNINGEN. DETTE ER ET VERDIPAPIR FOR BOLIGEN.

Kopi av denne siden sendes til feiervesenet i din kommune for registrering.

NOTATER

Indeks

A

Advarsel

brennbart materiale 4
forskrifter .4....
indre brennplater 11
knust eller sprukket glass..4..14.....
pipebrann 4, 13
rengjøringsmiddel for ovnsglass..14.....
sotbrann 11
varm overflate 4
ventilasjon 4-5

A

Åpne

dør 6.

B

Bål

slukke 13

Bålet slukker.... 13

Bartre 11

Brennplater

vedlikehold 14

Brensel

egnet 11

nødvendig mengde 13

påfylling 13

uegnet .11....

ved 11

D

Dekklist

finish 11

Dekkplate

tetning 8-9

Deler, demonterbare

Demonterbare deler 6

Dør

åpne 6

pakning 14

Dørpakning

E

Egnet brensel 11

eventuelle problemer 13

F

Feiing av skorsteinen 13

Fett til smøring.... 14

Fjerne

aske 13

Fjerne aske 13

Forebygging av pipebrann 13

Frisklufttilførsel 5

Fyllhøyde ildsted.... 13

Fyring 12

for dårlig varme 19

ildstedet brenner for kraftig 19

ildstedet er vanskelig å regulere 19

opptenning 11

påfylling av brensel 12-13

utilstrekkelig varme 13

G

Glass

rengjøring 14

sotdannelse .19.

Glassdør

rengjøring 14

H

Lakklag, vedlikehold 14

Luft til bålet 13

Luftlekkasje 14

Luftregulator 12

Luftregulering 13

M

Mål 17

N

Nominell effekt..13,.16....

0

Oppstilling

mål 17

Opptenning .1.1.

Opptenningsbål 11

Opptenningsved .19.

P

Påfylling av brensel..13

ildstedet ryker inn 19

Partikkelutslipp .16

Regulere lufttilførselen 13

Regulering av forbrenningsluft.... 13

Rengjøring

glass 14

ildsted 14

Rengjøringsmiddel for glass.... 14

Rørstuss 10

Røyk

ved første gangs bruk 11

Røykgass

massestrøm 16

Røykhatt 5

Røykuttak

diameter 16

Ruter

sotdannelse 19

s

Sekundær luftregulator.... 12

Skade 6

Skorstein

høyde 5

krav 4

vedlikehold 13

Skorsteinstrekk .16.

Smøring 14

Sprekker i ildstedet.... 14

Støtte 9

T

Temperatur 16

Temperaturstigning

måleseksjon 16

Tetning

dekkplate 8-9

Tilbakeslag av røyk.... 4

Tilknytning

mål .17....

Tjære .13

Tømming av aske.... 13

Tørking av ved 11

Tørr montasje.... 8

U

Uegnet brensel.... 11

Understell

støtte 9

V

Varme, for dårlig..19....

Varme, utilstrekkelig 13

Ved 11

egnet type 11

fortsetter ikke å brenne.... 19

oppbevaring 11

rå 11

tørking 11

Vedlikehold

brennplater 14

rengjøring av glass.... 14

rengjøring av ildstedet.... 14

skorstein .13....

smøring 14

tetning 14

Vekt 16

Ventilasjon 5

tommelfingerregel 5

Ventilasjonsrist 5

Virkningsgrad 16
