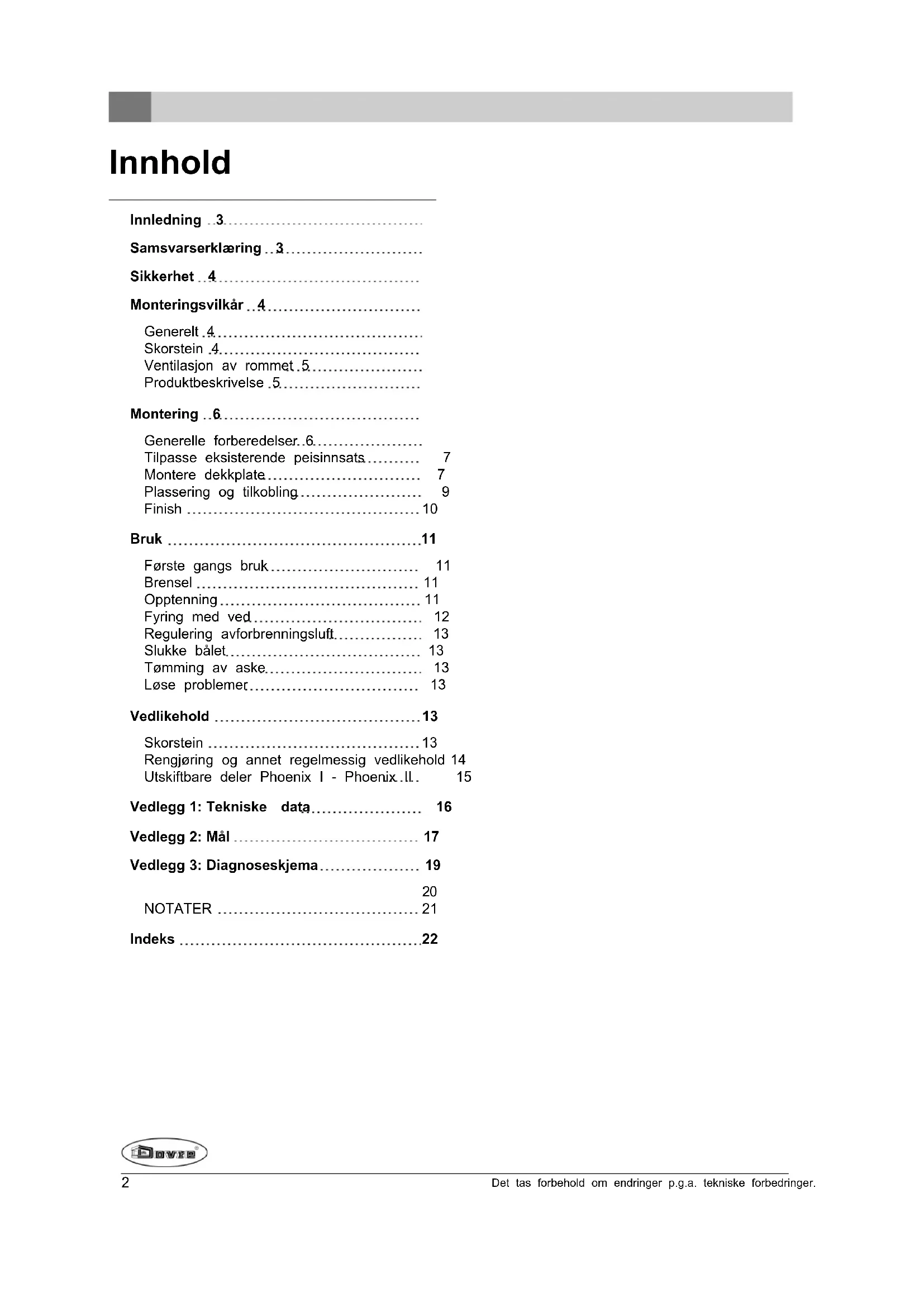

BRUKSANVISNING Phoenix I DOVRE

Ventilasjon av rommet.5

Produktbeskrivelse .5.

Montering .6.

Generelle forberedelser.6

Tilpasse eksisterende peisinnsats. 7

Montere dekkplate 7

Plasserog tlikobling. 9

Finish 10

Bruk 11

Første gangs bruk. 11

Brensel 11

Opptenning 11

Fyring med ved. 12

Regulering avforbrenningsluft 13

Slukke bale. 13

Tommings av aske. 13

Lose problemer. 13

Vedlikehold 13

Skorstein 13

Rengjoring og annet regelmessig vedlikehold 14

Utskiftbare deler Phoenix I - Phoenix.11. 15

Vedlegg 1: Tekniske data. 16

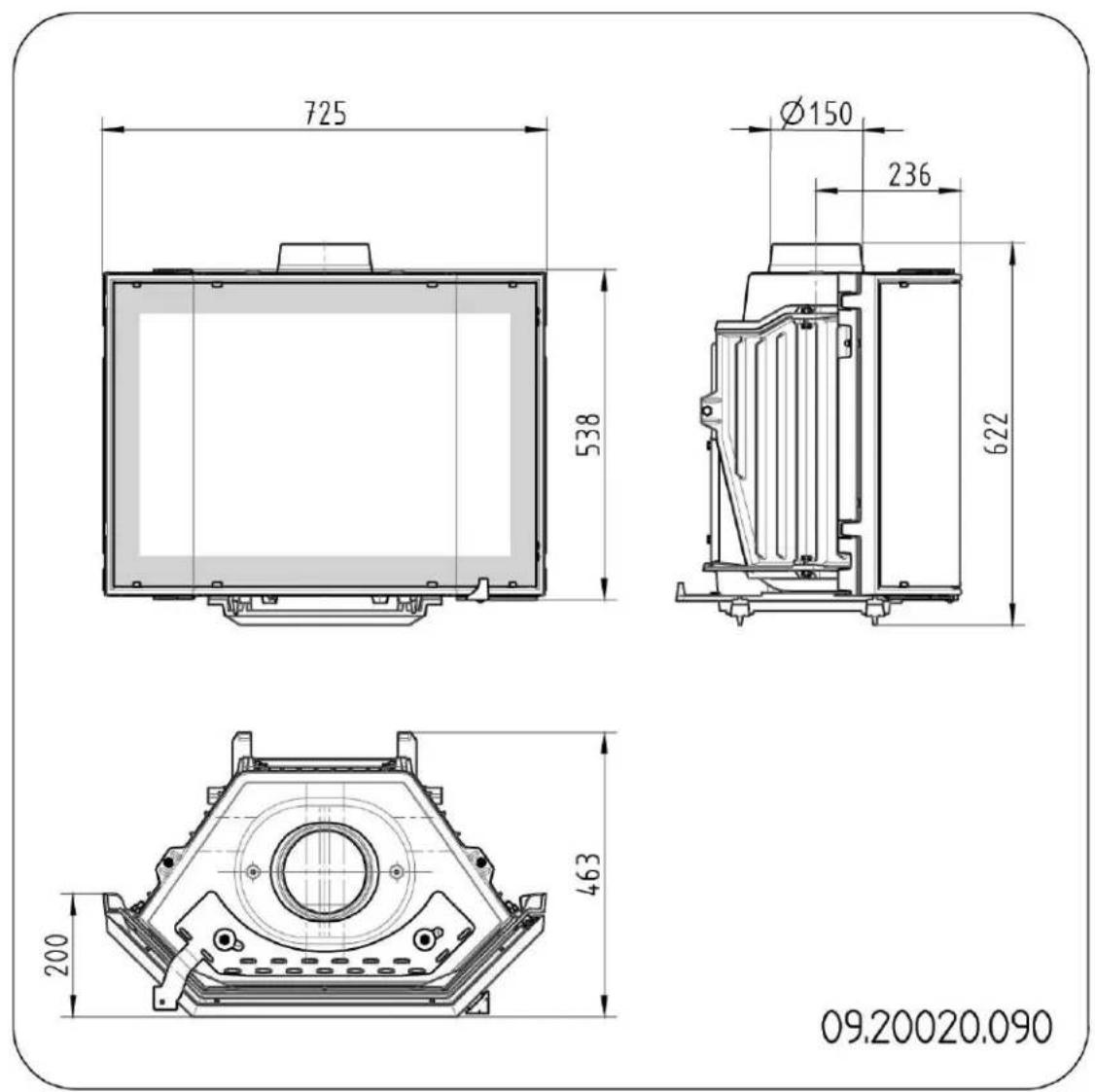

Vedlegg 2: Mål 17

Vedlegg 3: Diagnoseskjema 19

20

NOTATER 21

Indeks 22

Innledning

Kjaere bruker,

Ditt DOVRE ildsted er produsert ved hjelp av de mest moderne produksjonsmetoder. Hvis det skulle vare noe i veien med ditt ildsted, kan du alltid faj hjelp av din forhandler.
- Ildstedet må ikke modifiseres; bruk kun originale deler.
- Ildstedet er beregnet på installationsjön i et boligrom.
- Ildstedet på tilsluttes en godt fungerende skorstein.
Vi anbefaler at ildstedet tilsluttes av en autorisert installerator.
DOVRE kan ikke holdes ansvarlig for problemer eller skade som skyldes feil montering.
Ved montering og bruk ma man folge sikkerhetsforskriftene som beskrives nedenfor.

I donne anvisingen leser du hvordan du monterer, braker og vedlikeholder ditt DOVRE ildsted. Hvis du onsker mer informasjon eller tekniske data erler hvis det oppstar problemer under monteringen, bør du forst ta Kontakt med forhandleren.

Herved erklærer

Weelde, 19-08-2012

© 2012 DOVRE NV

På grunn av fortløpende produktutvikling forbeholder vi oss retten til Å endre spesifikasjonene i denen brosjyren uten forutgående kunngjöring.

DOVRE AS

Munkedamsveien 61

0270 Oslo

Norge

www.dovrepeisen.no

Sikkerhet

Les noye anvisingene om montering, bruk og vedlikehold som medleveres til ildstedet, for du tar ildstedet i bruk.

Ildstedet mà monteres i samsvar med reglene som gjelder i ditt land.

Alle lokale forskritter og bestemmelser i nasjonale og europeiske standarder ma overholds ved montering av ildstedet.

Vi anbefaler at ildstedet monteres av en autorisert installer. Denne kjenner til degjeldende bestemmelsene og forskriftene.

Ildstedet er konstruert for oppvarming. Alle overflater, ogsa glasset og tilkoblingsroret, kan bli svart varme (over 100^ ! Bruk et kaldhandtak aller en varmebestandig hanske.

Sikkerhetsavstandene til brenbart materiale ma noye overholds.

Legg ikke gardiner, klær, klesvask eller annet brennbart materiale på eller iærheten av ildstedet.

Bruk化进程
Bruk ici lett antennelige aller eksplissive stoffer i nærhen av ildstedet mens det er i Bruk.

Forebygg sotbrann ved a fā utfør regelmessig.
feiing av skorsteinen. Fyr aldri mens ildstedets.
dör er Āpen.

Ved sotbrann: steng ildstedets luftregulatorer og tilkall brannvesenet.

Hvis ildstedets glass er knust aller sprukket,
må glasset skiftes for ildstedet brakes igjen.

Sorg for at det er tilstrekkelig ventilasjon i rommet hvor ildstedet star. Ved utilstrekkelig ventilasjon blir forbrenningen ufullstendig, sik at det kan komme giftige gasser inn i romm

Se kapitlet "Monteringsvilkar" for mer informasjon om ventilasjon.

Monteringsvilkår

Generelt

Forhør deg med brannvesenet / feiervesen om eventuelle spesifikke krav og forskritter.
- Ildstedet kan tilknyttes tegl, element aller stalskorstein med minimum skorsteinstverrsnitt pa 177 cm² som tilsvarer et røyklop pa 150 mm Ø.
Tverrsnitt pa skorsteinens royklop kan不信ere mindre enn tverrsnittet pa ildstedets roykuttak.
NB! Tilkobling til skorstein skal foretas etter skorsteinsprodusentens anvisning.
NB! Røykrørets godstykkelse fra peisovn til skorstein skal vare av godkjent type.
NB! Høydeforskjell mellom to røykinnslag i en skorstein bør være minimum 200 mm.

Skorstein

Fjerning av røykgassene ved naturlig trekk.

i Den varme luften i skorsteinen er lettere enn uteluften og vil derfor stige.

Inntak av luft som er nødvendig forbrenningerig av brenslet i ildstedet.

Skorsteinen mä vare godt feid og ha tilstrekkelig trekk.

15 - 23 Pa trekk/undertrykk ved normal belastning er ideelt.

Skorsteinen ma vare mest mulig vertikal, fra Det oppnas ekstra ventilasjon ved a montere en ildstedets roykuttak. Bend og horisontale deler ventilasjonsrist i ytterveggen. forstyrrer utslippet av roykgasser og kan fore til Sorg for at annet utstyr som bruker luft (f.eks. opphoping av sot. kielkerventilator aller hadermoivf) her cener
Den innvendige diameteren ma不同程度 for stotilknytning til friskluft, ell er slatt av nar du fyrer med for a unnga at roykgassene blir for mye avkjolt sldstedet. at trekken avtar.
- Skorsteinen bør helst ha samme diameter som røykrørstussen.
- Skorsteinen undersøkes for tetthet. Hull etter tidligere ildsteder, ventiler etc. mures igjen. (Hullelementskorsteiner tettes iflg. produsentens anvisning.)
Feie og sotluker kontrolleres for utettheter fordilekkasjer betyr redusert trekk.
Tverrnittet pa skorsteinen ma vare konstant. Videre deler og (saelig) innsnevringer forstyrrer utslippet av roykgasser.
Ved bruk av pipehattpå skorsteinen: Pass pa at pipehatten ikke innsnevrer skorsteinens utløp og pipehatten ikke hinderr røykgassene.
- Skorsteinens munning ma befinne seg i en sone som/DDke forstyrres av bygninger, traer ell er andre hindringer i naerheten.
Den delen av skorsteinen som befinner seg utenfor Brenselrist huset kan med fordel vare isolert. 2. Primera:
Skorsteinen ma ha en hoyde pa minst 4 meter. Effektiv skorsteinshoyde beregnes fra ildstedets rýkrørsinnf-ring til topp utvendig skorstein.
2. Primaer luftregulator
3. Sekundaerluftregulator
4. Drlas

Ventilasjon av rommet

Ildstedet trenger luft (oksygen) for a oppna god forbrenning. Luftten tilfores fra rommet hvor ildstedet star gjennom luftregulatorer/trekkregulator.

Ved utilstrekkelig ventilasjon blir forbrennir ufullstendig, sik at det kan komme giftige gasser inn i rommet.

Tommelfingerregelen er at lufttilforselen skal vare 5,serien.

5 cm²/kW. Det kreves ekstra ventilasjon hvis:

Ildstedet star i et godt isolert rom.
I rom med mekanisk ventilasjon, f.eks. sentralt avtrekkssystem aller avtrekksvifte i et apent kjokken.

Produktbeskrivelse

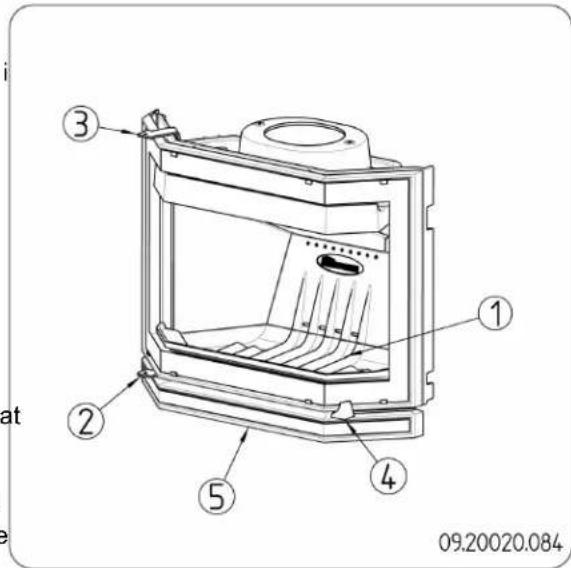

1. Underpanel (kun til Phoenix II)

Informasjon om ildstedet

Dovre Phoenix er konstruert for montering i en eksisterende Dovre peisinnsats.

Phoenix I kan monteres i Dovre peiser i 2000-2700-2800 serien.

Phoenix II kan monteres i Dovre peiser i 2000S

Det moderne forbrenningssystemet oppfyller de strengeste miljokravene.
Det er ici ndvendig a forandre den eksisterende omrammingen.

• Ildstedet har uttakbar kubbestopper, hvelvplate og røykleder.
• Ildstedet leveres med en hanske som beskytter handen ved betjening av ildstedet.

Montering

Generelle forberedelser

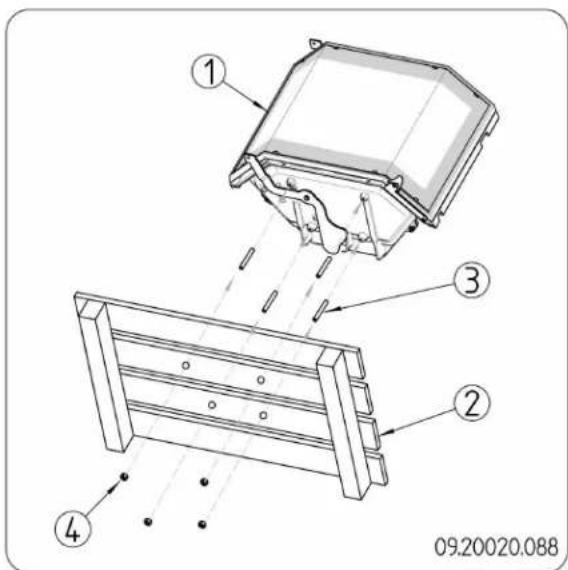

▶ Kontroller ildstedet på (transport)skade og eventuelle mangler umiddelbart etter at det er levert. Undersiden av ildstedet (1) er monter med bolter (3) og muttere (4) til pallen (2); se{neste fi

Ildstedet skal vare monter til pallen til de generelle forberedelsene er fullfort.

Hvis du konstaterer (transport)skade aller mangler, ma du ikke ta ildstedet i bruk men varsole leverandoren.

Fjern de demonterbare delene fra ildstedet for du monterer ildstedet.

Ved à fjerne de demonterbare delene, blir det lettere à flytte ildstedet og unngä skader.

Pass pà deres opprinnelige posisjon nár du fjerner demonterbare deler, sik at de kan monteres pà riktig sted senere.

1. Apne doren; se neste figur.

Lose innvendige deler

1 kubbestopper
2 hvelvplate
3 røykleder

Tilpasse eksisterende peisinnsats

Phoenix blir montert i en eksisterende, allerede montert peisinnsats. For a kunne montere Phoenix peisinnsats ma det foretas noen modifikasjoner pa den eksisterende peisinnsatsen, avhengig av modellen.

Modell i 2000-2700-2800 serien (dorhoyde 550 mm)

1. Fjern spjeldet og spjeldmekanismen (6) fra rorstussen; se;neste figur.

På noen modeller er spjeldet moniert med to klemmeplater pa spjeldakselen. I sa fall er det ikke nødvendig a fjerne spjeldakselen. På noen modeller kan spjeldet demonteres sammen med spjeldakselen.

1. Fjern reguleringsstangen og reguleringsstangsholderen.
2. Fjern delene (1) til og med (5), se;neste figur og den tilhorende tabellen.
3. Fjern alt sottelegg fra peisens inside.
4. Kontroller tetningen melfom rorstuss og rorykklokke. Eventuelle sprekker tettes med det medleverte ovnskittet.

La kittet herde skikkelig for ildstedet brukes, ellers ekspanderer fuktigheten i kittet sik at det oppstar en ny lekkasje.

Deler som skal fjernes

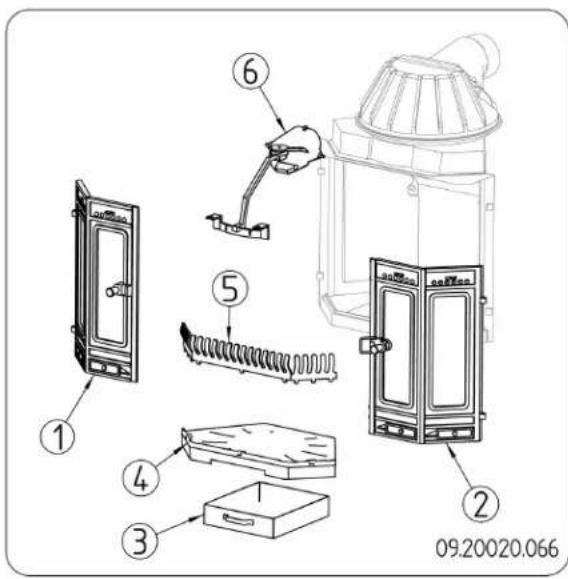

1 venstre dor
2 hoyr dor
3 askeskuff
4 bunnrist
5 kubbestopper
6 spjeld og spjeldmekanisme

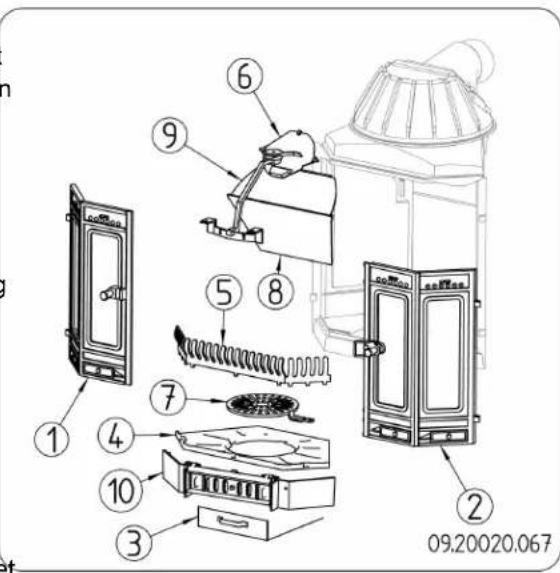

Modell i 2000S serial (dørhøyde 620 mm)

Folg anvisingene i forrige avsnitt. I forbindelse med steg 3 i anvisingene fjernes ogsa delene (7), (8), (9) og (10); se neste figur og tilhorende tabell.

Deler som skal fjernes

1 venstre dor
2 hýre dör
3 askeskuff
4 bunnrist
5 kubbestopper
6 spjeld og spjeldmekanisme
7 askerist
8 hvelyplate
9 roykleder
10 riststotte

Montere dekkplate

Phoenix I

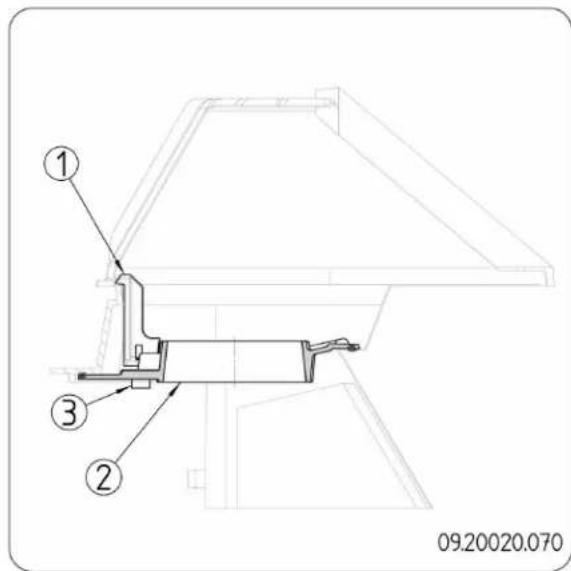

Dekkplaten til davon modellen bestar av en enkelt del (2) som monteres til den eksisterende peisen ved hjelp av festehaken (1) og bolten (3); se;neste figur.

1. Fjern noye gamle kittrester fra den eksisterende peisen.

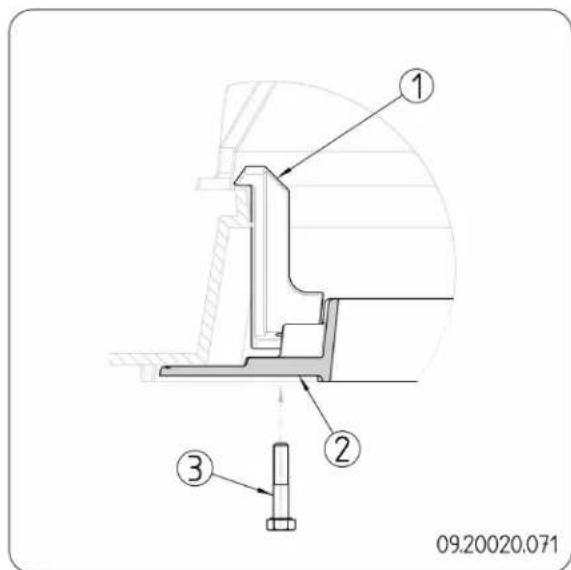

2. Monter festehaken (1) til dekkplaten (2) ved a stramme montasjebolten (3) noen omdreininger; se;neste figur.

1. Foreta forst en sakalt torr montasje, det vil si: Kontroller om dekkplaten passer godt i den eksisterende peisen og kontROLLER om alle kontaktflater passer godt.
2. Ta dekkplaten ut av peisen.

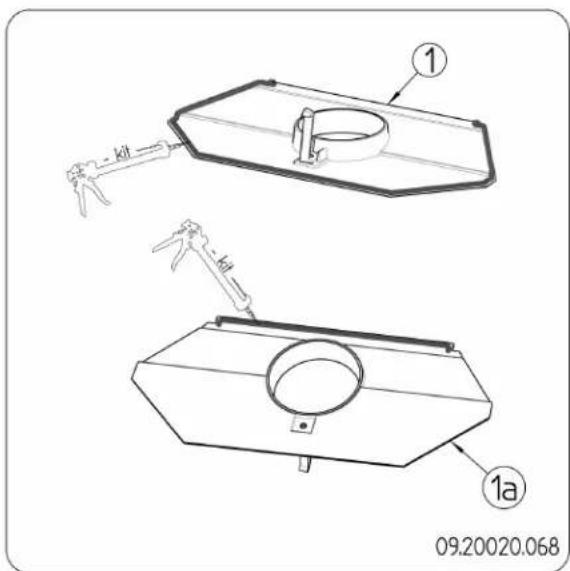

3. Pafør rikelig av det medleverte ovnskittet pa dekkplatens kontaktflater. Pafør deretter kitt pa

oversidens forside og kanter (1) og pa undersidenbakside (1a); se neste figur

1. Sett deretter dekkplaten (2) i riktig posisjon i den eksisterende peisen.
   Pass pà at kittet som er pafort holdes intakt.
2. Stikk en hand gjennom dekkplatens tilkoblingshull og sett festehaken i riktig posisjon.
3. Skru bolten fast med den andere handen; dekkplatenkommenn i riktig posisjon.

Ike stram bolten for hardt.

1. Stryk kittet glatt sik at sprekken blir helt lukket. Bruk en gummisparkel eller pekefingeren.
   Dette skal ogsa gjores pa dekkplatens innside.

2. Fjern overflodig kitt.

3. Kontroller tetningen ved hjelp av lyset fra en lommelykt.

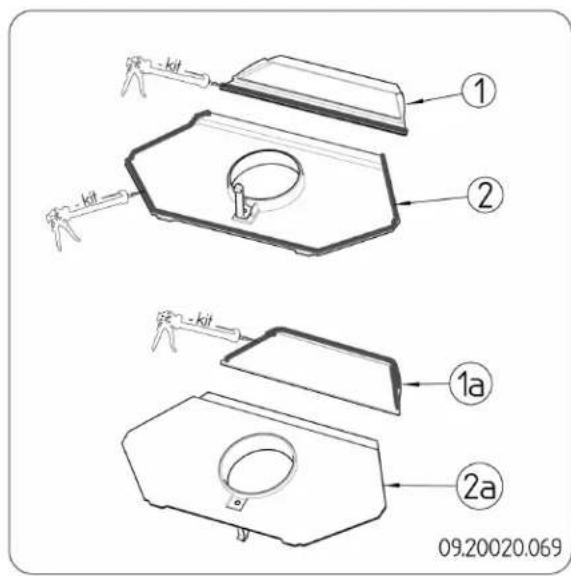

Phoenix II

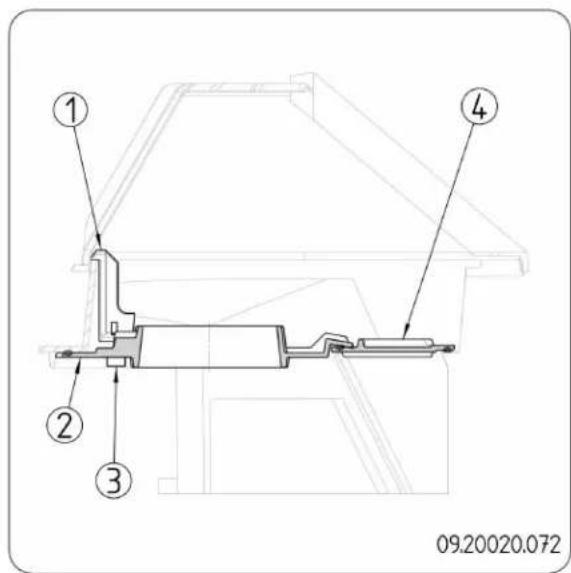

Dekkplaten til davon modellen bestar av delene (2) og (4). Dekkplaten monteres i den eksisterende peisen ved hjelp av festekroken (1) og bolten (3); se;neste figur.

1. Følg anvisingene i steg 1 til og med 4 i forrige avsnitt.
2. Pafør rikelig av det medleverte ovnskittet pa dekkplatedelenes kontaktflater. Pafør kitt pa oversiden og kantene ifolge (1) og (2), og kitt pa undersiden av dekkplatens bakre del ifolge (1a) o sett这部分 delen i peisen; seestofigur.

1. Følg anvisingene i steg 6 til og med 11 i forrige avsnitt.

Plassering og tikkobling

Phoenix peisinnsats plasseres pa et understell, den sakalte stotten. Denne stotten leveres umontert.

Ildstedet plasseres pa den montere stotten og tilsluttes ved hjelp av den medleverte rorstussen.

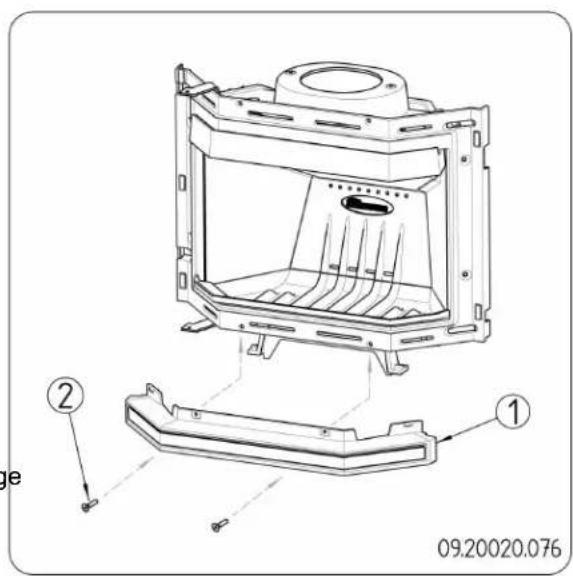

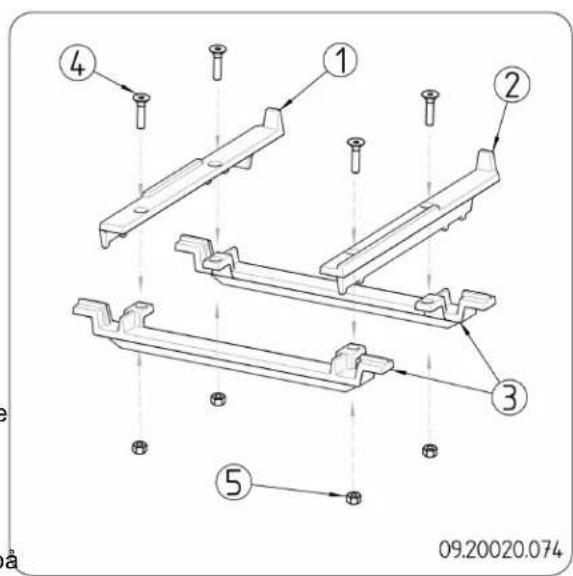

1. Monter støtten ved a feste skinnene (1) og (2) ved hjelp av boltene (4) og mutterne M6 (5) pa bærestykkene (3); se;neste figur.

og

1. Sett støtten i den eksisterende peisen og skyv den mot bakvegen til den eksisterende peisen.
2. Kun for Phoenix II: Underpanelet (1) festes ved hjelp av de medleverte skruene (2) til Phoenix II; se;neste figur.

1. Sett Phoenix (2) pa stotten (1) og skyv ildstedet bakover; se neste figur. Posisjonen er riktig nar

1. La kittet herde godt.
2. Fjern forsiktig platene (3) som kan brytes av dekklisten (1) for a fã plass til hengslene; se neste figur.

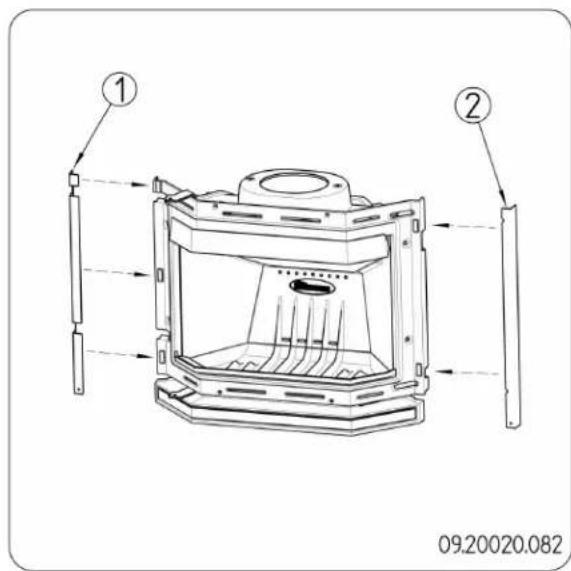

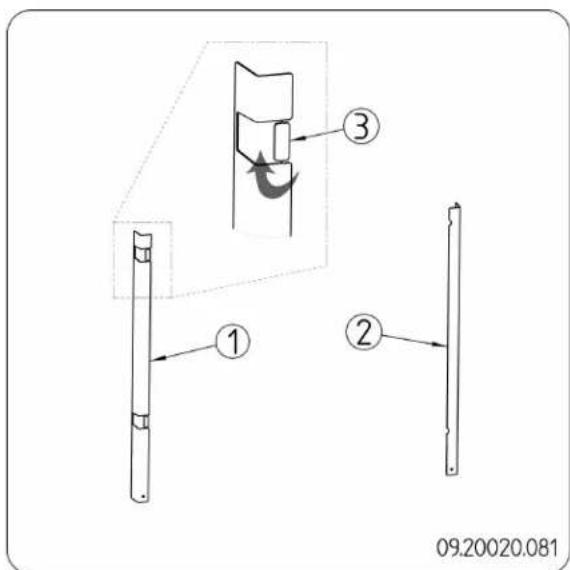

1. Sett dekklistene (1) og (2) pa ildstedets sider; se neste figur.

Fronten til Phoenix er utstyrt med magneter. Disse holder dekklistene i riktig posisjon.

1. Sett alle delene som er demontert tilbake pa riktig sted i ildstedet.

Ildstedet mä aldri brukes uten de indre brennplatene.

Ildstedet kan nata s i bruk.

Bruk

Første gangs bruk

Fyr godt i noen timer forste gang du bruker ildstedet. Det sorgger for at den varmebestandige lakken herder. Det kan oppsta litt royk og lukt under denne 2. prosessen. Luft eventuelt rommet hvor ildstedet star ved a apne vinduer og dorer en liters穩定.

Brensel

Dette ildstedet er kun egnet til fyring med naturlig ved; kappet og kløyvd og tilstrekkelig torr.

Bruk ikke annet brensel, da det kan.fore til alvorlig skade på ildstedet.

Det er ikke tillatt Å bruke følgende brensel fordi det forurenser miljøet, og fordi det i hoy grad forurenser ildstedet og skorsteinen slick at det kan oppsta sottbrann:

Behandlet tre, f.eks. rivningsvirke, malt virke, impregnert tre, kryssfiner, rekved og sponplater.
Plastikk, papiravfall og husholdningsavfall.

Ved

Bruk helst hard lcvved som eik, bok, bjork og frukttrær. Slik ved brenner langsomt og med rolige flammer. Bartraer har hoyere innhold av sevje, brenner raskere og gir mer gnister.
Bruk torr ved med et vanninnhold pa maks. 20% Det betyr at veden ma ha torket i ca 2 ar.
Sag veden i passende lengder og kloyv veden mens den er fersk. Fersk ved er lettere Å kloyve og tørker bedre. Veden skal lagres under et tak sik at vinden fär fritt spill.
- Ikke bruk rä ved. Rä ved gir lite varme fordi mye av energien brukes til fordamping av vannet. Det gir mye røyk og sottelegg pa ildstedets indre overflater og i skorsteinen. Vanndampen som kondenserer i ildstedet kan lekke ut gjennom sprekker sik at det oppstar svarte flekker pa gulvet. Vanndampen kan øgsa kondensere i skorsteinen sik at det dannes kreosot. Kreosot er meget brennbart og kan fore til sotbrann.

Opptenning

Du kan kontrollere om det er tilstrekkelig trekk i skorsteinen ved a tenne pa litt sammenkrøllet avispapir over hvelvplaten. Nar skorsteinen er kald er det ofte for dãrlig trekk i skorsteinen sik at detkommen røyk inn i rommet. Ved opptenning som beskrevet nedenfor unngar du dette problemet.

1. Legg to lag med middels stor ved i kryss over
   et: hverandre.
2. Pà toppen av veden legges to lag med opptenningsved i kryss over hverandre.
3. Legg en opptenningsbrikett i det underste laget opptenningsved og tenn pa opptenningsbriketten iht. anvisningen pa emballasjen.

1. Lukk ildstedets dør og øpne den primaere Luftregulatoren og den sekundaere Luftregulatoren; se;neste figur.
2. La opptenningsbalet brenne godt til det oppstar et glødende lag med trekull. Deretter kan du legge ieste pafylling og regulere ildstedet; se avsnittet "Fyring med ved".

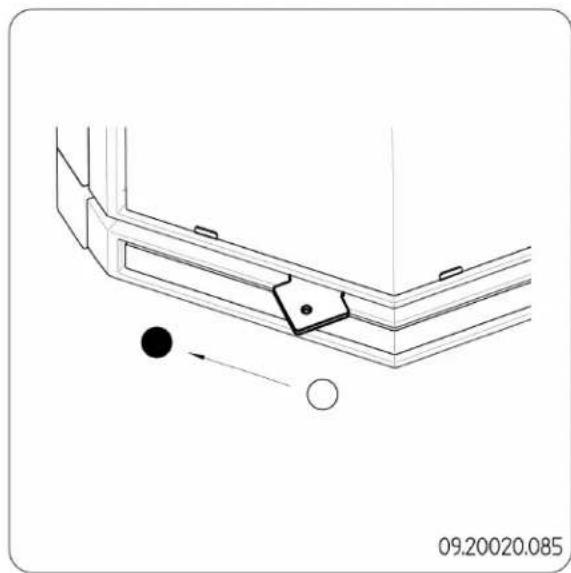

= Lukket, luftregulator i forreste stilling bakerste stilling

Den primaere Luftregulatoren befindner seg pa undersiden av ildstedet. Sekundera Luftregulatoren befindner seg pa oversiden.

Fyring med ved

Etter at du har fulgt anvisingene for opptenning:

1. Apne langsomt ildstedets dor.
2. Fordel trekullaget jevnt over brenselristen.
3. Legg noen vedskier pa trekullaget.

Lost ilegg

Ved lost ilegg forbrenner veden raskt fordi det lettere kommen oksygen til hvr treski. Bruk lost ilegg hvis du skal fyre en kort stund.

Kompakt ilegg

Ved kompakt ilegg forbrenner veden saktere fordi det kommen oksygen til bare noen av treskiene. Bruk kompakt ilegg hvis du skal fyre lenghte.

1. Lukk ildstedets dor.
2. Lukk den primaere luftregulatoren og la den sekundaere luftregulatoren vare apen.

Regulering av forbrenningsluft

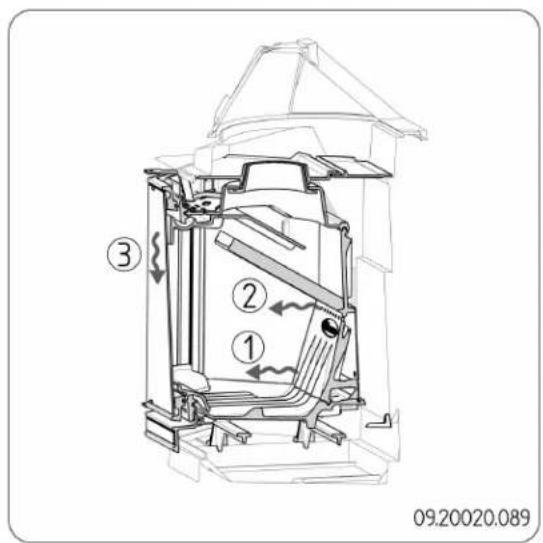

Ildstedet har flere muligheter for luftregulering; se neste figur.

Den primaere luftregulatoren regulerer luften under brenselet (1).

Sekundaerluftregulatoren regulerer luften som spyler glasset (airwash-system) (3).

Under hvelvplaten har bakveggen permanente luftapninger (2) som sørger for etterforbrenning.

Råd

Fyr kraftigere i ildstedet med jevne mellomromSe vedlegget "Diagnoseskjema" for a lose eventuelle problemer i forbindelse med bruk av ildstedet.

dannes for mye av disse stoffene, kan det oppsta pipebrann ved en plutselig hoy temperatur. Ved a fyre kraftigere med javne mellomrom, forsinner eventuelle beegg av tjare og kreosot.

Dessuten kan det oppsta tjarebelegg pa

Sekundærluftregulatoren tilforer
forbrenningsluft og sørger samtidig for spying
av glasset for á redusere sottelegget.

Apne de primaere lufttilforselen midlertidig hvis det er utilstrekkelig lufttilforsel gjennom den sekundaere lufttilforselen aller hvis du onsker a stimulere balet.
Det er bedre a legge pa en liters mengde ved oftere enn a legge pa mye ved pa en gang.

Slukke bålet

Hvis man demper flammene ved a strupe lufttilforselen, frigjores skadelige stoffer. La derfor ilden brenne ut av seg selv. Nar balet er helt slukket kan man lukke alle luftregulatorer/trekkventiler.

Tømming av aske

Etter fyring med ved oppstar det en relativ liters menge aske. Dette askebedet er en god isolator for brenselristen og gir bedre forbrenning. La derfor et tynt askelag pa ligge brenselristen.

Lufttilforselen gjennom brenselristen ma imidertid\ ikke hindres og aske ma ikke akkumuleres bak en\ indre brennplate av stopejern. Fjern derfor\ regelmessig overskuddet av aske.

Bruk en liters spade for a fjerne asken fra ildstedet.

Lose problemer

Se vedlegget "Diagnoseskjema" for a lose eventuelle problemer i forbindelse med bruk av ildstedet.

Vedlikehold

Følg vedlikeholdsanvisingene i dette kapitlet for a holde ildstedet i god stand.

Skorstein

Norge har behovsprøvd feiing av skorstein.

Det er derfor viktig Å melde inn installasjon av nytt ildsted, til det stedlige feiervesen.

Nyttdsted kan endre behovet for feiing.

Feiervesenet har loggført historikk pa din skorstein

Rengjøring og annet regelmessig vedlikehold

Ikke rengjør ildstedet mens det fremdeles er varmt.

Rengjør ildstedet utvendig med en tørr klut som/DDke loer.

Etter at fyringsssesongen er avsluttet kan ildstedet rengjores grundig innvendig:

Fjern eventuelt brennplatene forst. Se kapitlet "Montering" for anvisninger om demontering og montering av brennplatene.
Rengjor eventuelt lufttilforselskanalene.
Fjern hvelplaten overst i ildstedet og gjor den
När innvendige lõse deler er fjernet feies brennkammeret og røykrørets indre overflater.

Sotbelegget isoler er ildstedet og reduserer varmeeffekten (1 til 2mm sotbeegg utgjor ca. 80^ pa overflatetemperaturen).

Kontroll av brennplater

Brennplatene er forbruksdeler som er utsatt for slitasje. Kontroller brennplatene med javne mellomrom og skift dem om nødvendig.

Se kapitlet "Montering" for anvisninger om demontering og montering av brennplatene.

Det kan oppsta krakelering/sprekker i de isolerende brennplatene av vermikulitt ellerskamolx, men det reduserer ikke deres virkning vedr. sikkehet.

Brennplater av stopejern holder lenge hvis du regelmessig fjerner asken som kan akkumuleres bak dem. Hvis man不信 fjerner asken som akkumuleres bak en plate av

stopejern, kan/DDke platen lenger avgi sa mye varme til omgivelsene og platene kan bli deformert ellere sprekke.

Ildstedet mä aldri brukes uten de indre brennplatene/skamolxplatene.

Glass rengjoring

Hvis glasset er grundig rengjort holder det seg longer rent. Ga fram sik:

1. Fjern stov og lolesttenden sot med en torr klut.
2. Glassene bør törkes av etter hv er gangs bruk. Fjern sot pa glasset: Fukt et avispapir ellertorkepapir med vann, dpp det vate papiret i asken og tork av soeten pa glasset. Tork deretter over med en torr ren klut erer papir.

Rengjør glasset en gang til med et vanlig rengjøringsmiddel for glass.
- Ikke bruk slipende eller etsendeprodukter til rengjøring av glasset.
▶ Bruk husholdningshansker for à beskytte hendene.

Hvis ildstedets glass er knust eller sprukket,
må glasset skiftes før ildstedet brukes igjen.

Unngå at det renner rengjöringsmiddel for ovnsglass mellom glasset og doren av stopejern.

Smoring

60 til

Sylvom stopejern er litt selvsmorende, ma de bevegelinge delene smores regelmessig.

Smør de bevegelige delene (slik som foringssystemer, hengseltapper, hendler og luftregulatorer) med varmefast fett som kan kjøpes i spesialforretninger.

Etterbehanding overflatfinish

La kittet herde skikkelig for ildstedet brukes, ellers ekspanderer fuktigheten i kittet sik at det oppstar en ny lekkasje.

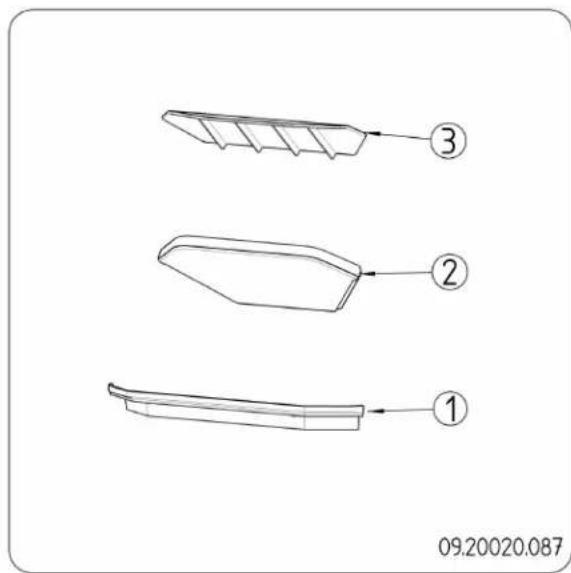

Utskiftbare deler Phoenix I - Phoenix II

Vedlegg 1: Tekniske data

Modell Phoenix I - Phoenix II
Nominell effekt 9,0 kW
Røykuttak (diameter) 150/200 mm
Vekt ca. 90 kg
Anbefalt brensel Ved
Kjennetegn brensel, maks. lenghte 30 cm
Massestrøm av røykgasser 8,7 g/s
Temperaturstigning mål't i@måleeksjonen 271 °C
Temperatur mål't ved ovnens uttak 330 °C
Minimum skorsteinstrekk	15-23 Pa
CO-utslipp (13 %2D)	0,06 %
NOx-utslipp (13 %2D)	93 mg/Nm3
CnHm-utslipp (13 %2D)	54 mg/Nm3
Partikkelutslipp	23 mg/Nm3
Partikkelutslipp i henhold til NS3058-NS3059	6,51 gr/kg
Virkningsgrad	79,3 %

Viktig informasjon:

Dovre peisinnsats type PHOENIX er testet, og vurdert med utstedelse av brannteknisk produktdokumentasjon av Norges branntekniske laboratorium (NBL). Dette bekrefter at produitet tilfredstiller kravene i norske forskritter.

Produktdokumentasjon SINTEF 110-0394 er gjengitt pa internett: www.nbl.sintef.no

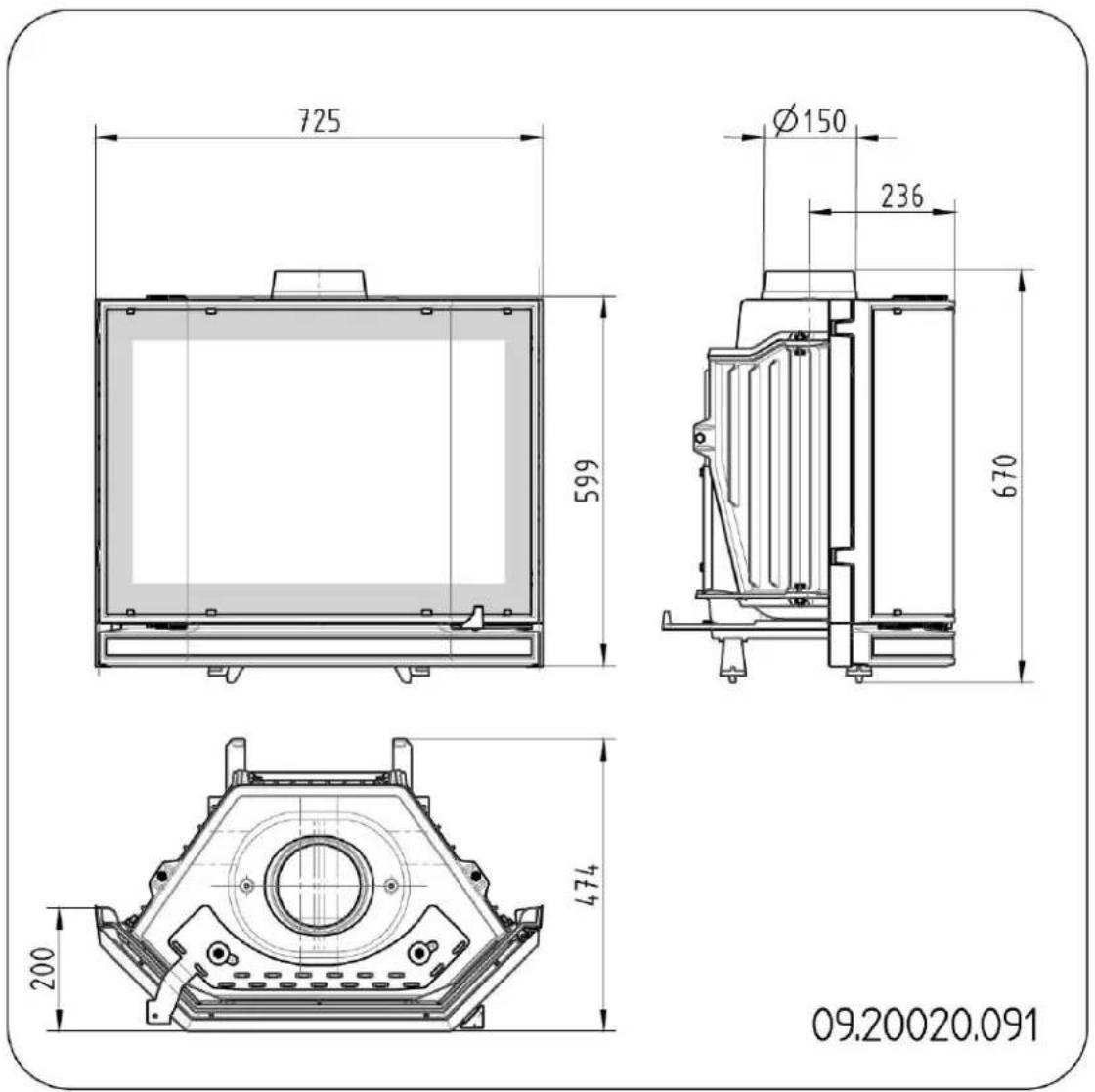

Vedlegg 2: Mål

Phoenix I

Phoenix II

Vedlegg 3: Diagnoseskjema

				Problem
●				Veden fortsetter jegå brenne
	●			For)drlig varme
		●		Ildstedet ryker inn under påfylling
			●	Ildstedet brenner for kraftig, vanskeligå regulere
				Søtdannelse på glass
				mulig ørsak mulig løsn ing
●	●	●		● For)drlig trekk	En kald skorstein gir ofte for)drlig trekk. Følg instruksjonene for opptenning i kapitlet "Bruk"; øpne et vindu.
●	●	●		● For fuktig ved Bruk ved med ma	ks. 20% fuktighet.
●	●	●		● For stor ved	Bruk finkløyvd opptenningsved. Bruk kløyvd ved med en omkrets på maks. 30 cm.
●	●	●	●	Veden er lagt feil	Veden er lagt i sikat det kan strømme tilstrekkelig med luft mellom vedskiene (løst ilegg, se "Fyring med ved").
●	●	●		● For)drlig trekk i skorsteinen	Kontroller at skorsteinen oppfyller betingelsene: Minst 4 meter høy, riktig diameter, godt isolert, glatt innvendig, ikke for mange bend, ingen hindringer i skorsteinen (fulgereir, for mye sottebegg), lufttett (uten sprekker).
●	●	●		● Skorsteinens utløp er ikke riktig	Tilstrekkelig høyde over taket, ingen hindringer i naerheten.
●	●	●	●	Luftregulatorer feil innstift Åpne luftregulatorene helt.
●	●	●		● Ildstedets tilknytning til skorsteinen er ikke riktig	Tilknytningen på vare lufttett.
●	●	●		● Undertrykk i rommet der ildstedet står	Slå av kjøkkenvifte.
●	●	●		● Utilstrekkelig tilførsel av forbrenningsluft	Sørg for tilstrekkelig tilførsel av frisk luft, bruk om nedvendig tilknytningen for direkte tilførsel av forbrenningsluft.
●	●	●		● Ugunstige værforhold?- Inversionen (omvendt luftstrøm i skorsteinen pga. høy utetemperatur), ekstrem vindhastighet	Ved inversion fraandes bruk av ildstedet. Monter eventuelt skorsteinshatt på skorsteinen.
		●		Trekk i rommet der ildstedet står	Unngå trekk i rommet; ildstedetmökke plasseres i naerheten av en dør eller varmluftkanaler.
				Flammer berører glasset	Pass på at veden ikke ligger for nær glasset. Steng den primaère luftregulatoren enda mer.
			●	Ildstedet lekker luft	Kontroller tetningen til ildstedets dør samt ildstedets sprekker.

GARANTI

Informasjon vedr. garantibestemmelser ligger i ildstedskatalog og pa var nettsside:

www.dovrepeisen.no

KONTROLLSKJEMA

DETER MONTERT ET ILDSTED:

av type DOVRE PHOENIX

pá eiendommen til.:

Adresse:

Postadresse:

G.nr.. Br.nr: Telefon:

Folgende ble kontrollert under installasjonen:

KONTROLLPUNKTER JA NEI

Erildstedet montert etter monteringsanvising?

Kontrollert avstand til brannmur?

Kontrollert avstand til brennbart materiale?

Taler gulvet vekten av ildsted?

Erdetfeiemuligheter?

Erildstedet sikret tilstrekkelig tilforsel av

forbrenningsluft?

Er roykrøret monntert i skorsteinen etter

skorsteinsprodusentens anvisninger?

Er skorsteinen egnet for tilkobling av

Finnes monteringsanvisingen på byggeplass?

JANEI

Installert:

Sted

Datum

Eiers ogevt. installators signature

KONTROLL-ERKLÄERING

Installasjonen er kontrollert ved hjelp av

Utfylt sjkcklste

Visuell kontroll

Røykpatron

Videokamera

Annet:

Installasjonen er kontrollert og funnet i orden:

Sted

Datum

Kontrolor

NBI DET ER ET MYNDIGHETSKRAV AT KONTROLLERKLARING FINNES OG AT EIER

SKAL MELDE FRA TIL KOMMUNEN (FEIERVESEN) NAR DET HAR VERT INSTALLERT NYTT

ILDSTED ELLER FORETATT ANDRE VESENTLIGE ENDRINGERVED FYRINGSANLEGGET.

SORG FOR AT DETTE SKJEMA BLIR UTFYLT,OGTA GODT VARE PDET SAMMEN MED

MONTERINGS-OG BRUKSANVISNINGEN.DETTE ER ET VERDIPAPIR FOR BOLIGEN.

Kopi av delle siden sendes til feiervesenet i din commune for registrering.

NOTATER

Indeks

A

Advarsel

brennbart materiale.4
forskrifter 4.
indre brennplater.11
knust aller sprukket glass.4...14.
pipebrann 4, 13
rengjøringsmiddel for ovnsglass..14.
sotbrann 11
warm overflate 4
ventilasjon 4-5

A

Apne

dor .6.

B

Bai

slukke 13

Balet slukker. 13

Bartre 11

Brennplater

vedlikehold 14

Brensel

egnet 11
ndvendig mengde 13
pafylling 13
uegnet .11.
ved 11

D

Dekklist

finish 11

Dekkplate

tetning 8-9

Deler, demonterbare

Demonterbare deler 6

Dor

apne 6
pakning 14

Dorpakning 14

E

Egnet brensel 11
eventuelle problemer 13

F

Feiing av skorsteinen 13

Fett til smoring 14

Fjerne

aske 13

Fjerne aske 13
Forebygging av pipebrann 13
Frisklufttilforsel 5
Fyllhoyde ildsted 13
Fyring 12

for darelig varme 19
ildstedet brenner for kraftig 19
ildstedet er vanskelig a regulere 19
opptenning 11
pafylling av brensel 12-13
utilstrekkelig vame 13

G

Glass

rengjoring 14
sotdannelse .19.

Glassdor

rengjoring 14

H

Hatt paskorsteinen 5

1

Ildstedetdet ryker inn 19

llegg av ved 12

Indre brenplater

adversel 11

K

Kreosot 13

L

Lagring av ved 11
Lakk 11
Lakklag, vedlikehold 14
Lufttilbalet 13
Luftlekkasje 14
Luftregulator 12
Luftregulering 13

M

Mäl 17

N

Nominell effekt.13, 16

0

Oppstilling

mal 17

Opptenning.11.

Opptenningsbal 11

Opptenningsved .19.

P

Pafylling av brensel.13

ildstedet ryker inn 19

Partikkelutslipp .16

Primaer Luftregulator.12

Problemløsning.19.

R

Rå ved..11.

Regulere lufttilforselen 13

Regulering av forbrenningsluft. 13

Rengjering

glass 14

Ildsted 14

Rengjoringsmiddel for glass 14

Rorstuss 10

Røyk ved forste gangs bruk 11

Ruter sotdannelse 19

S

Sekundaer luftregulator. 12

Skade 6

Skorstein hoyde 5

krav 4

vedlikehold 13

Skorsteinstrekk 16.

Smoring 14

Sprekker i ildstedet 14

Stotte 9

T

Temperatur 16.

Temperaturstigning
måleseksjon 16

Tetning dekkplate 8-9

rengjoring av glass. 14

rengjoring av ildstedet 14 skorstein .13

smoring 14

tetning 14

Vekt 16
