GEBRUIKSAANWIJZING Phoenix I DOVRE

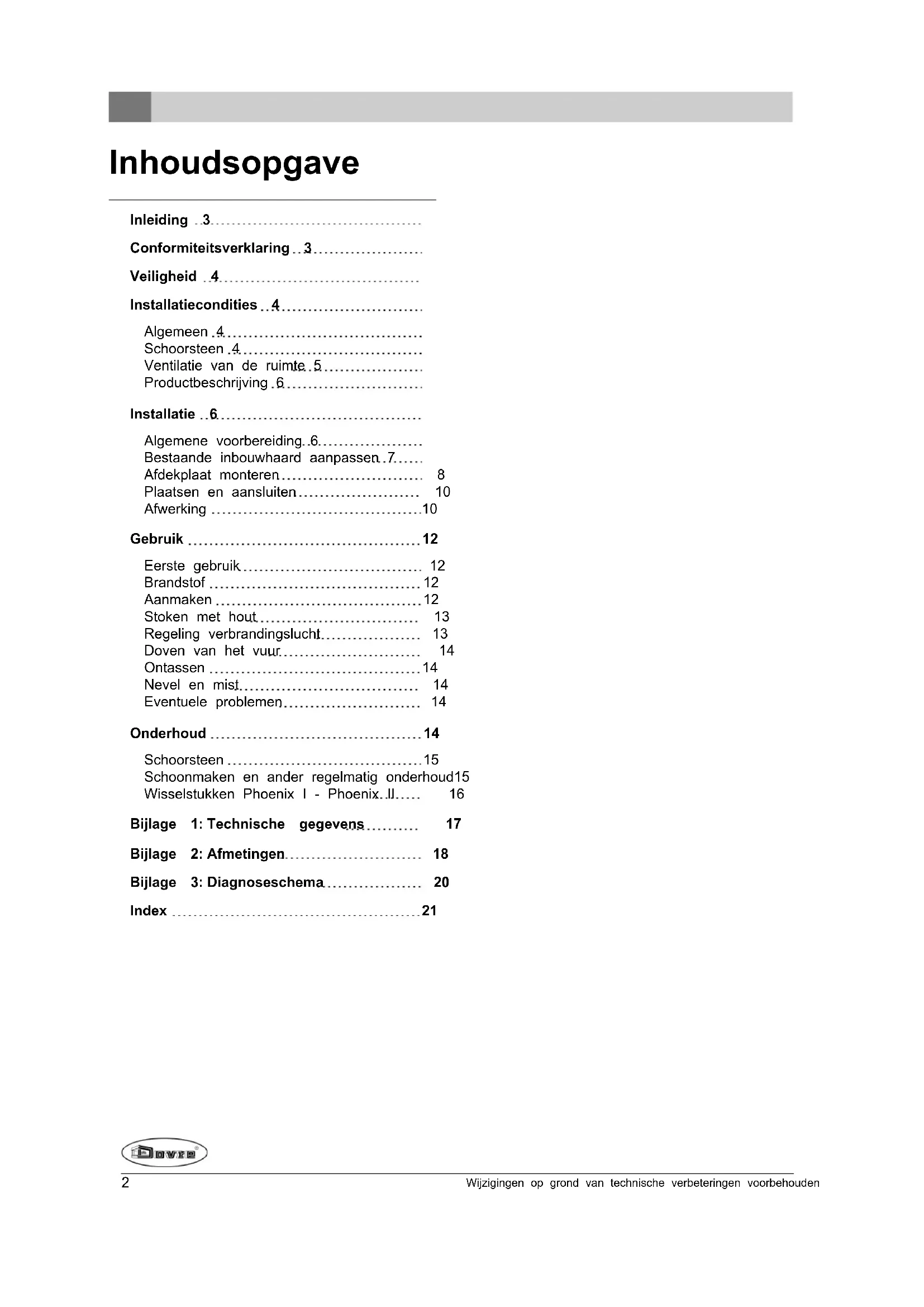

Inleiding 3
Conformiteitsverklaring 3
Veiligheid 4
Installiecondities 4
Algemeen .4
Schoorsteen .4
Ventilatie van de ruimte.5
Productbeschrijving.6
Installatie .6.
Algemene voorbereiding..6.
Bestaande inbouwhaard aanpassen.7....
Afdekplaat monteren
Plaatsen en aansluiten
Aferwerking
Gebruik 12
Eerste gebruik 12
Brandstof 12

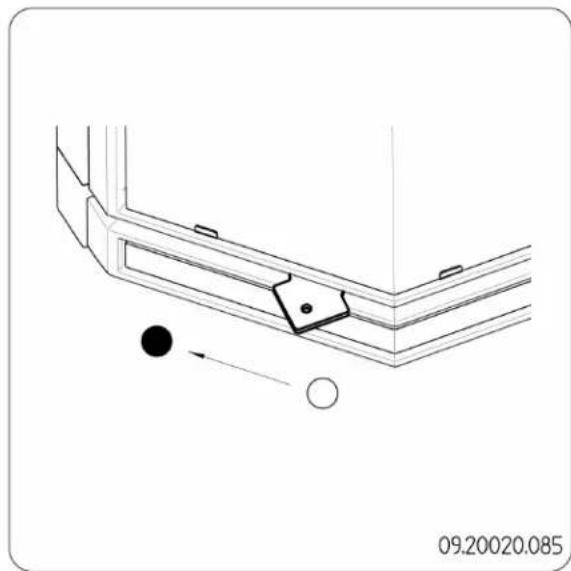

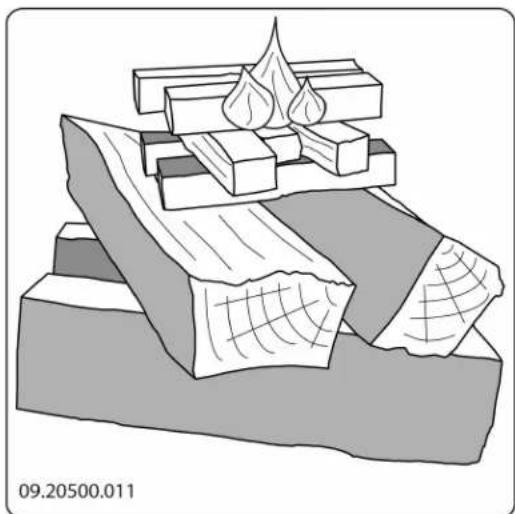

Aanmaken 12

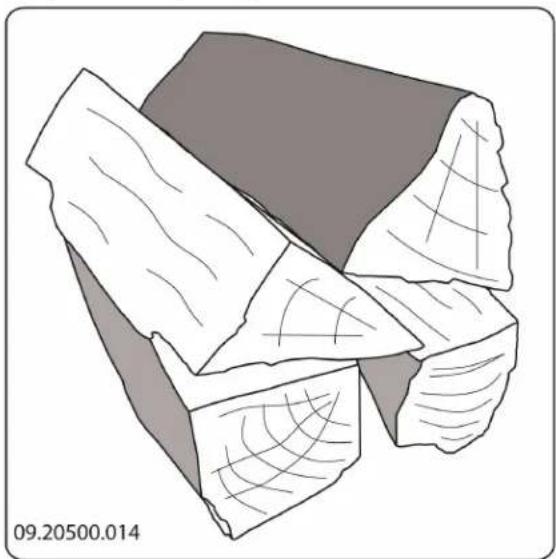

Stoken met hout. 13

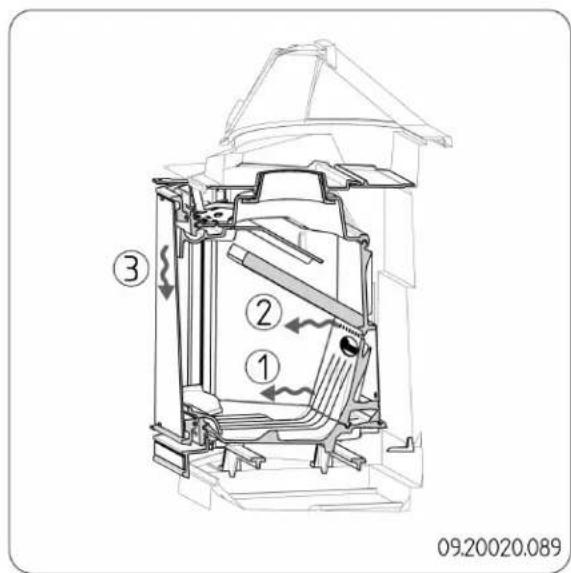

Regeling verbrandingslucht. 13
Doven van het vuur. 14
Ontassen 14
Nevel en mist. 14
Eventuele problemen 14
Onderhoud 14
Schoorsteen 15
Schoonmaken en ander regelmatig onderhoud15

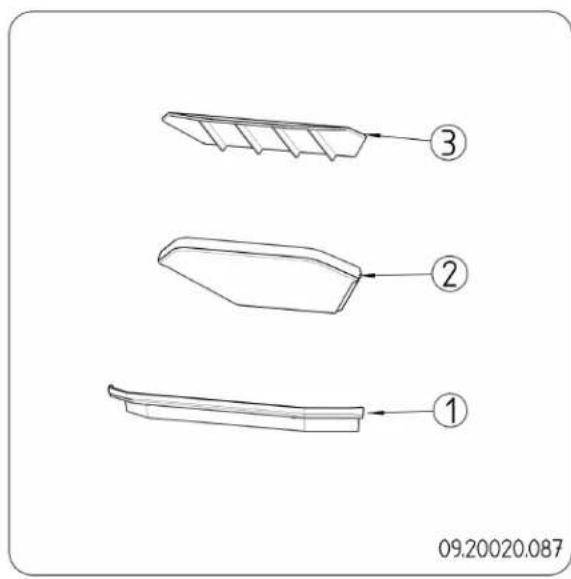

Wisselstukken Phoenix | - Phoenix.JI.... 16
Bijlage 1: Technische gegevens 17

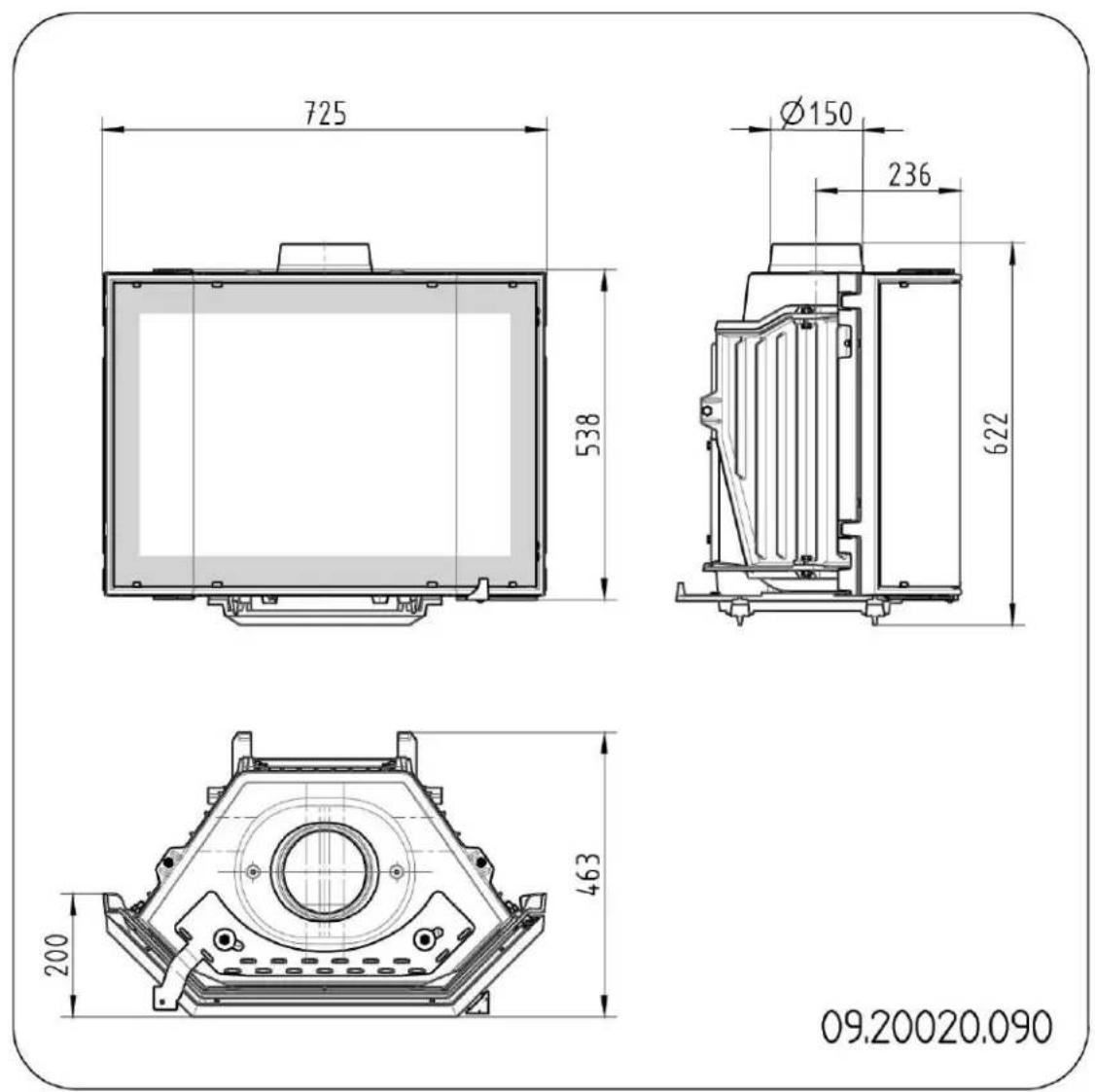

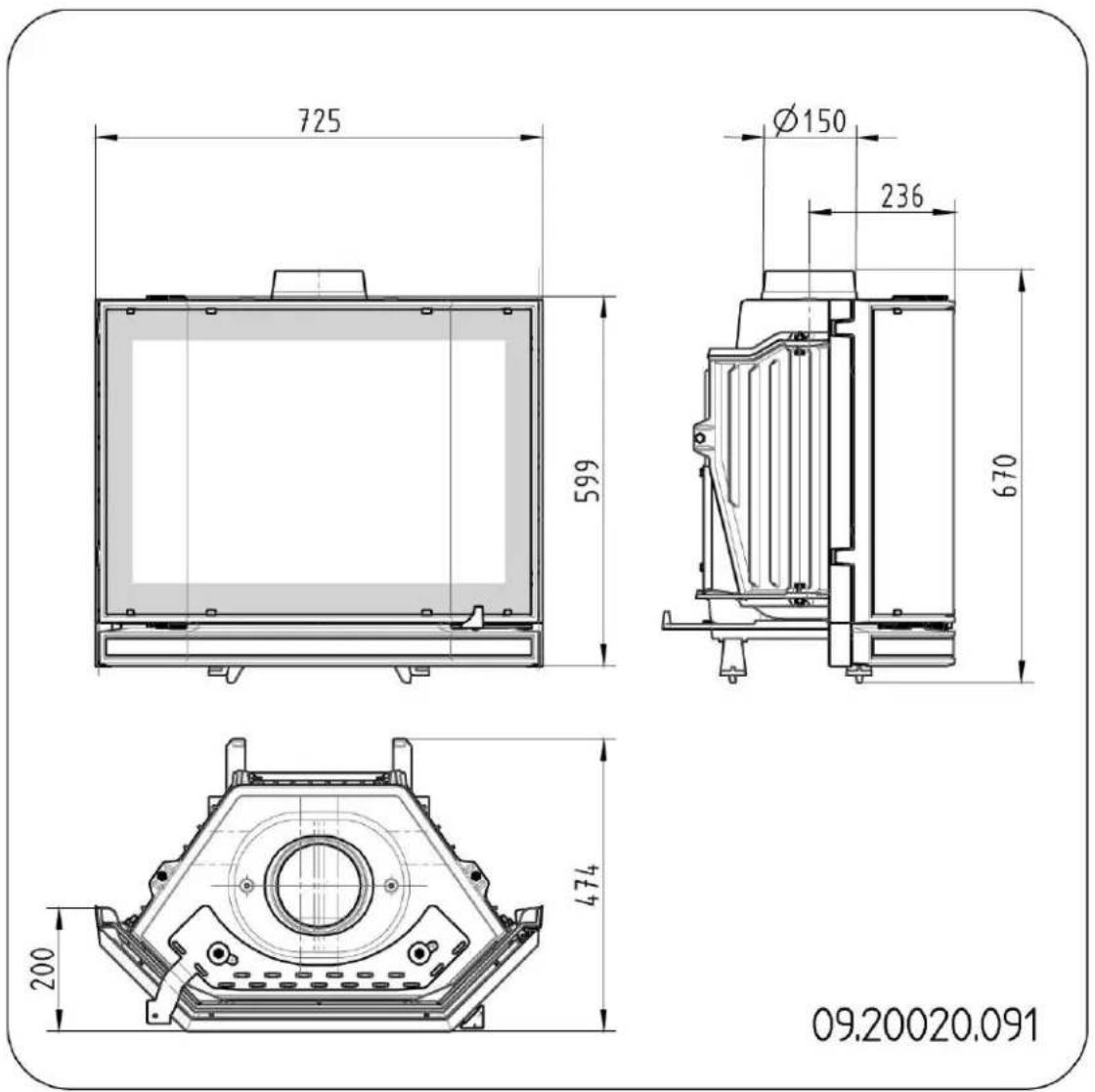

Bijlage 2: Afmetingen 18
Bijlage 3: Diagnoseschema. 20
Index 21

Inleiding

Geachte gebruiker,

Met de aankoop van dit verwarmingstoestel van

DOVRE heeft u gekozen voor een kwaliteit'sproduct.

Dit product maakt deel UIT van een neue generatie

energiezuinige en milieuvriendelijke

verwarmingstoestellen. Deze toestellen make

optimaal gebruik van zowel convectiewarmte als stralingswarmte.

Conformiteitsverklaring

Notified body: 1625

Uw DOVRE toestel is geproduerd met de

modernste productiemiddelen. Mocht er

onverhoopt toch jets mankeren aan uw toestel, dan

kunt u.altijd een beroep doeon op de DOVRE

service.

Hierbij verklaart

Dovre nv, Nijverheidsstraat 18 B-2381 Weelde,

Het toestel mag nicht gewijzigd worden; gebruik

steeds originele onderdelen.

Het toestel is bedoeld voorplaatsing in een

woonruimte. Het moet hermetisch worden

aingesloten op een goedwerkende schoorsteen.

Weelde 19-08-2012

Wij adviseren u het toestel te lately installereren door

een bevoegd installmenter.

DOVRE kan nicht aansprakelijk worden gesteld

worden voor problemen of schade door een

onjuiste installment.

T. Gehem

Bij installmente en gebruik要去en de hierna

beschreiben veiligheidsvoorschriften in acht

wordengenomen.

In deze handleiding leest u hoe u het DOVRE

verwarmingstoestel op een veilige manier installeert,

gebrukt en onderhoudt. Als u aanvullende informatie

of technische gegevens wilt of een installment

probleem heeft, neemt u dan eerst contact op met

leverancier.

Unwhet kader van een continue productverbetering,

kunnen specificaties van het geleverde toestel

afwijken van de beschrijving in deze brochure, zonder

voorafgaande kennisgeving.

© 2012 DOVRE NV

DOVRE N.V.

Nijverheidsstraat 18 Tel: [phone]

B-2381 Weelde Fax: [phone]

Belgié E-mail : [e-mail]

Veiligheid

Let op! Alle verilgheidsvoorschriften要去en strikt worden nageleefd.
Lees aandachtig de instructies voor installmentie, gebruik en onderhoud die met het toestel zich meegeleverd, voordat u het toestel in gebruik neemt.
Het toestel要去en geinstalleerd overeenkomstig de wetgeving en voorschriften van uw land.
Alle lokale bepalingen en de bepalingen die betrekking hebben op nationale en Europese normen要去en worden nageleefd bij het installereren van het toestel.
Laat het toestel bij voorkeur installereren door een bevoegd installmenteur. Deze is op de hoogte van de geldende bepalingen en voorschriften.
Het toestel is ontworpen voor verwarmingsdoeleinden. Alle oppervlaktes, inclusief het glas en de aansluitbuis+kennen heet worden (meer dan 100^) !Gebruik voor de bediening een 'koude hand' of een hittebestendige handschoen.
Veiligheidsafstanden tot brandbaar materiaal moeten strikt worden aangehouden.
Plaats geen gordijnen, kleren, wasgoed of andere brandbare materialen bovenop of in denabijheid van het toestel.
Gebruik tijdens het gebruik van uw toestel geenlicht ontvlambare ofexplosieve stoffende nabijheid van het toestel.
Voorkom schoorsteenbrand door regelmatig de betreffende schoorsteen te latent reinigen. Stook het toestel nooit met open deur.
Bij schoorsteenbrand: sluit de luchtinlaten van het toestel en waarschuw de brandweer.
Als het glas van het toestel is gebroken of gebarsten, moet dit glas worden verrangen voordat u het toestel opnieuw in gebruik nee

Zorg voor voldoende ventilatie van de ruimte waar het toestel worden geplaatst. Bij onvoldoende ventilatie vindt onvolledige verbranding plaats, waardoor zich giftige gassen in de ruimte konnen verspreiden. Zie het hoofdstuk "Installatieconditions" voor meer informatie over ventilatie.

Installiecondities

Algemeen

Het toestel moet worden aangesloten op een goed werkende schoorsteen.
Voor de aansluitmaten: zie de bijlage "Technische gegevens".
Informer bij de brandweer en/of verzekeringsmaatschappijaar eventuele speficifieke vereisten en voorschriften.

Schoorsteen

De schoorsteen is nodig voor:

Het afvoeren van de verbrandingsgassen doornatuurlijke trek.
i De warme lucht in de schoorsteen isichter dan de buitenlucht en stijgt.darom.
- Het aanzuigen van lucht, nodig voor de verbranding van de brandstof in het toestel.

Een Niet goed werkende schoorsteen kanijdens het openen van de deur rookterugslag gezven. Schade ontstaan door rookterugslag is uitgesloten van garantie.

Sluit Niet meerere toestellen (bijvoorbeeld ook nog een centraleverwarmingsketel) op bezelfde schoorsteen aan, tenzij lokale of nationale regelgeving hierin voorziet. Zorg in ieder geval bij twee aansluitingen dat het hoogteverschil+tussen de aansluitingen minimaal 200~mm bedraagt.

Vraag uw installateur om advies over de schoorsteen. Raadpleeg de Europese norm EN13384 voor een juiste berekening van de schoorsteen.

De schoorsteen moet aan de volgende voorwaarden voldoen:

De schoorsteen moet gemaakt zich van vuurvast materiaal, bij voorkeur keramiek of roestvrij staal.
De schoorsteen moet luchtdicht en goed gereinig. Zijn en voldoende trek garanderen.

Een trek/onderdruk van 15-20 Pa tijdens normale belasting is ideaal.

De schoorsteen moet - vertrekend van de uitgari van het toestel - zo verticalaal möglichk lopen. Richtingsveranderingen en horizontale stukken verstoren de afvoer van verbrandingsgassen enveroorzaken möglichk roetophoping.
De binnenmaten moot Niet te groot zich, om te voorkomen dat de verbrandingsgassen te sterk afkoelen waardoor de trek minder worden.
De schoorsteen moet bij voorkeurdezelfdeder diameter hebben als de aansluitkraag.

Voor de nominale diameter: zie de bijlage "Technische gegevens". Als het rookkanaal goed is geisoleerd, kan de diameter eventuee wat groter+zijn (maximaal tweemaal de sectie van de aansluitkraag).

De sectie (oppervlakte) van het rookkanaal moet constant zijn. Verwijdingen en (vooral) vermauwingen verstoren de afvoer van verbrandingsgassen.
Bij toepassing van een regenkap/afvoerkap op de k schoorsteen: let erop dat de kap nicht de uitmonding van de schoorsteen ernauwt en dat de kap Niet de afvoer van verbrandingsgassen belemmert.
De schoorsteen moetuitmonden in een zone die Niet wordt verstoord door omliggende gebouwen, ylakbijaande bomen of andere hindernissen.
Het schoorsteengedeelte buiten de woning moet geisoleerd zich.
De schoorsteen moet minimaal 4 meter hoog�in.

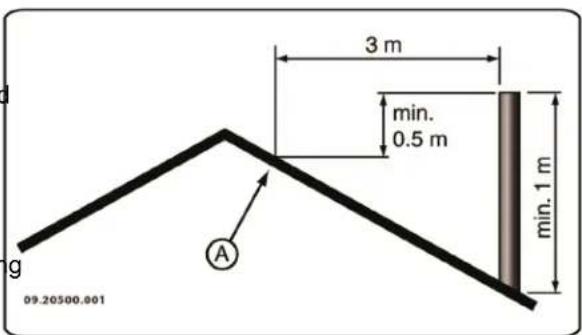

Als vuistregel geldt: 60 cm boven de nok van het dak.
Als de nok van het dak meer dan 3 meter is verwijderd van de schoorsteen: houd de maten aan die in de volgende figuur zich aangegeven. A = het hoogste punt van het dak binnen een afstand van 3 meter.

Ventilatie van de ruimte

Voor een goede verbranding heeft het toestel lucht (zuurstof) nodig. Die lucht worden via regelbare luchtinlaten aangevoerd vanuit de ruimte waar het toestel is geplaatst.

Bij onvoldoende ventilatie vindt onvolledige verbranding plaats, waardoor zich giftige gassen in de ruimte konnen verspreiden.

Een vuistregel is dat de luchttoevoer 5,5 cm²/kW moet+zijn. Extra ventilatie is nodig:

Als het toestel in een ruimte staat die goed is geisoleerd.
Als er mechanische ventilatie is, bv een centraal afzuigsysteme of een afzuigkap in een open keulen.

Ukunt voor extra ventilatie zorgen door een deventilatierooster in de buitenmuur te latelyplaatsen.

Zorg dat andere luchtverbruikende apparaten (zoals een wasdroger, ander verwarmingstoestel of badkamerv ventilator) een eigén buitenluchtaanvoer hebben, of zich uitgeschakeld wonneer u het toestel stookt.

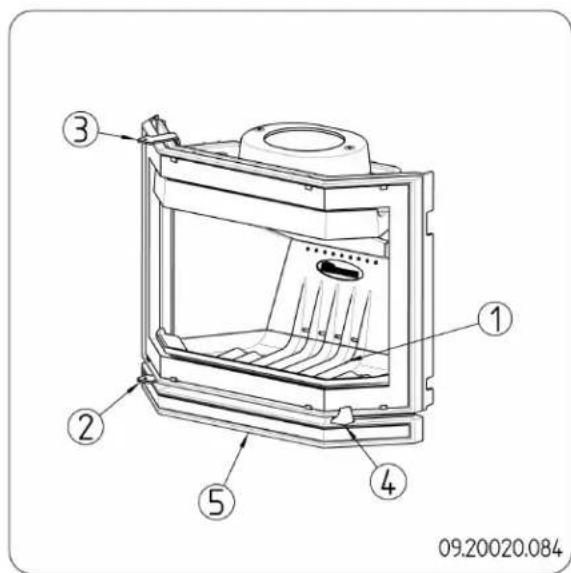

Productbeschrijving

1. Stookbodem
2. Primaire luchtschuif
3. Secundaire luchtschuif
4. Deurgrendel
5. Onderpaneel (alleen bij de Phoenix II)

Kenmerken van het toestel

Deinzethaard Phoenix van Dovre is special ontworpen om geinstalleerd te worden in een reeds geplaatste Dovre inbouwhaard.

De Phoenix I kan geinstalleerd worden in de Dovre haarden van de 2000-2700-2800 series.

De Phoenix II kan geinstalleerd worden in de Dovre haarden van de 2000S serie.

Het moderne verbrandingsystem voldoet aan de strengste milieueisen.
Uw bestaande schouw hoeft nicht aangepast te worden.
- Het toestel is uitgerust met uitneembare vuurkorf, vlamplaat en rookgasgeleider.
Het toestel worden geleverd met een handschoen ter bescherming van uw hand bij de bediening van het toestel.

Installatie

Algemene voorbereiding

• Controleer het toestel onmiddelijk bij ontvangst op (transport)schade en eventuele andere gebreken. Het toestel (1) is aan de onderkant met bouteen (3) en moeren (4) op de pallet (2) gemonteerd; zich volgende figuur.

Het toestel moet aan de pallet gemonteerd blijven tot de algemene voorbereiding is voltooid.
Als u (transport)schade of gebreken hebte geconstasteerd, neem het toestel dan nicht in gebruik en stel de leverancier op de hoogte.
- Verwijder de demontabele onderdelen uit het toestel voordat u het toestel gaat installereren.
Door demontabele onderdelen te verwijderen, kunt u het toestel gemakkelijk verplaatsen en beschadiging voorkomen.
Let bij het verwijderen van demontabele onderdelen op hun oorspronkelijke positie, om ze later weeer op de juisteplaats te konnen aanbrengen.

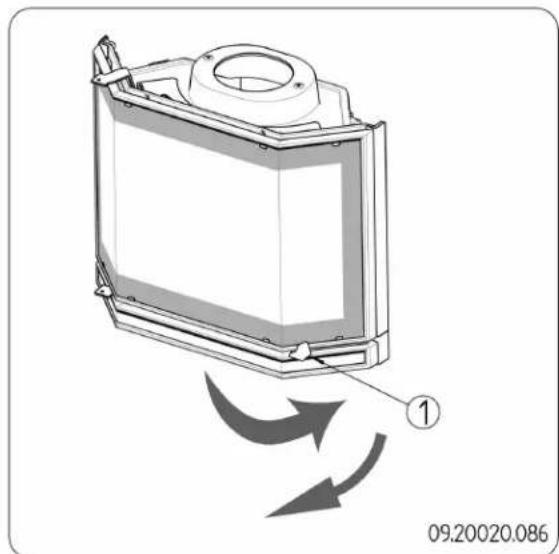

1. Open de deur; zie volgende figuur.

Door het openen van de deur treedt er een gewichtsverplaatsing op. Als het toestel nog Niet is ingebouwd kan hierdoor het toestel kantelen of omvallen.

1. Verwijder eerst de vuurkorf (1), de vlamplaat (2) de rookgasgeleider (3); zie volgende figuur.
2. Sluit de deur.

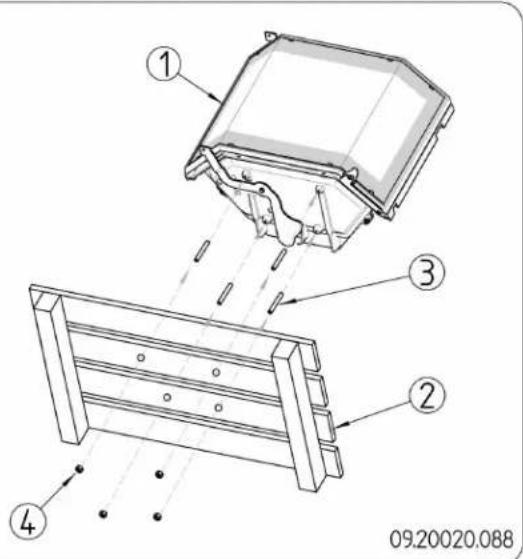

3. Schroef het toestel los van de pallet.

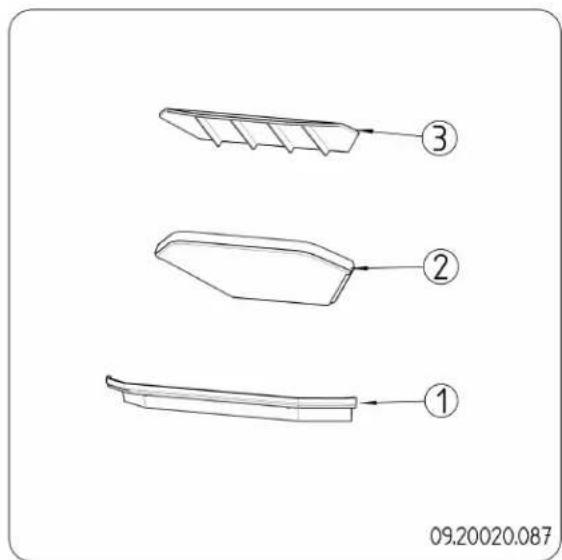

Uitneembare binnendelen

1 vuurkorf
2 vlamplaat
3 rookgasgeleider

Bestaande inbouwhaard aanpassen

De Phoenix wird geplaatst in de bestaande, reeds geinstalleerde inbouwhaard. Om de Phoenix te

kunnen installereren moeten enkele aanpassingen worden uitgevoerd aan de bestaande inbouwhaard, afhankelijk van het model.

Model uit de 2000-2700-2800 série (deurhoogte 550 mm)

1. Verwijder de klep en het klepmechanisme (6)uit de aansluitkraag; zie volgende figuur.
   Bij sommige modellen is de klep gemonteerd met twee klemplaatjes op de klepas. In dat geval hoeft de klepas Niet verwijderd te worden. Bij sommige modellen is de klep samen met de klepas demontabel.
2. Verwijder de regelstang en de regelstanghouser.
3. Verwijder de onderdelen (1) tot en met (5), zie en volgende figuur en bijbehorende tabel.
4. Verwijder alle roetaanslag aan de binnenzijde van de haard.
5. Controller de afdichting:tussen aansluitkraag en de rookvang. Kit eventuale kieren dicht met de meegeleverde kachelkit.

Laat de kit goed uitharden voordat u het toestel aanmaakt, anders blaast het vocht in de kit op en ontstaat opnieuw eenlek.

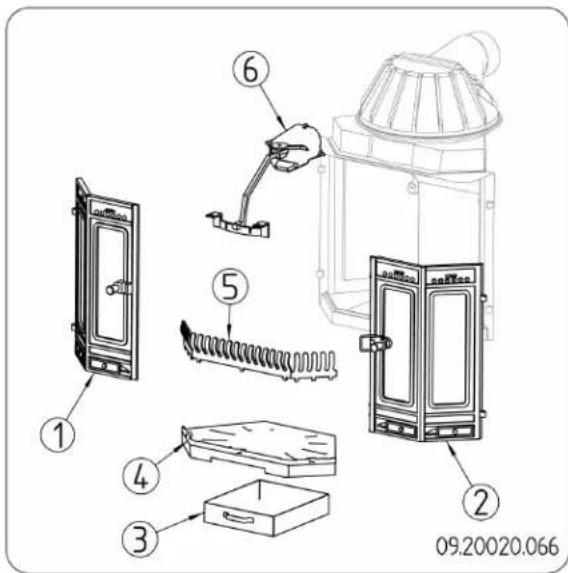

Te verwijderen onderdelen

1 linker deur
2rechteur
3aslade
4 stockrooster

5 vuirkorf
6 klep en klepmechanisme

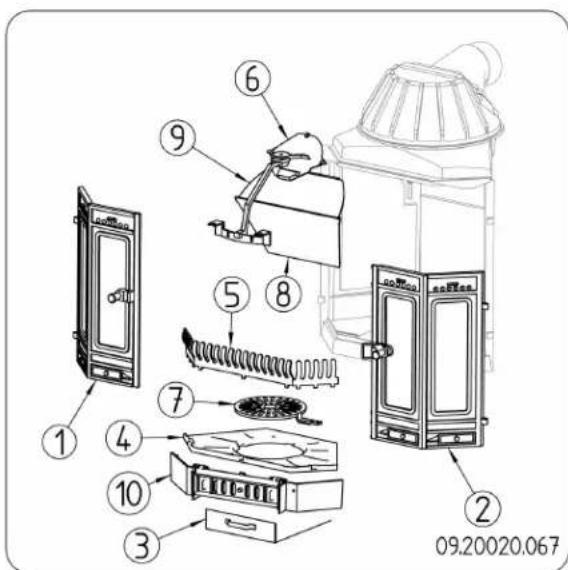

Model uit de 2000S série (deurhoogte 620 mm)

Volg de instructies uit de voorgaande paragraaf. Verwijder onder instructiestap 3 ook de aanvullende onderdelen (7), (8), (9) en (10); zie volgende figuur bijbehorende tabel.

Te verwijderen onderdelen

1 linker deur
2rechteur
3aslade
4 stockrooster
5 vuurkorf
6 klep en klepmechanisme
7 schudrooster
8 vlamplaat
9 rookgasgeleider
10 roostersteun

Afdekplaat monteren

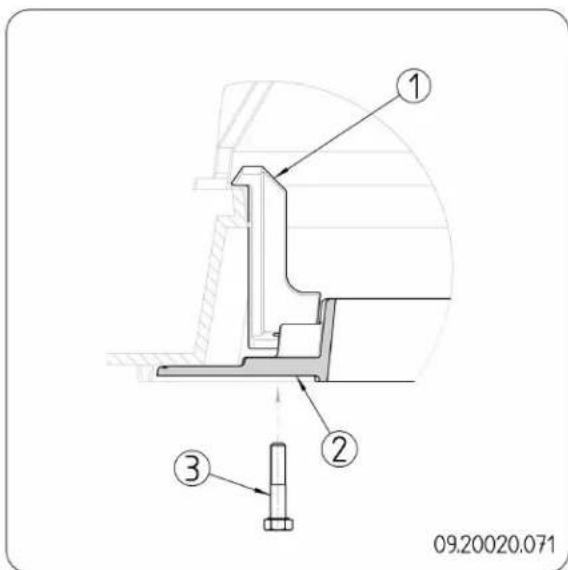

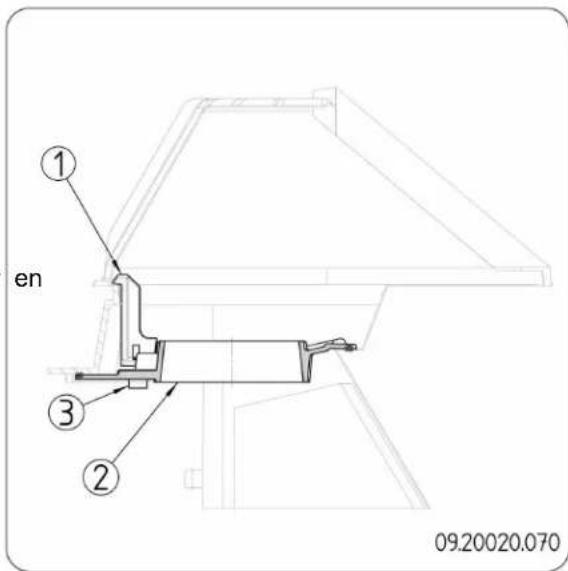

Phoenix I

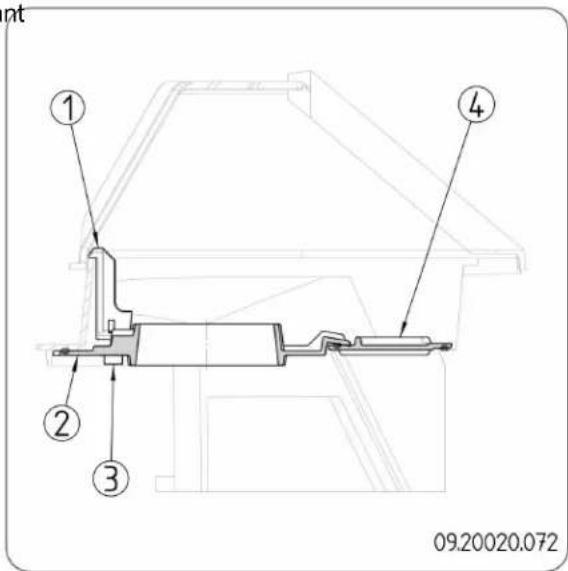

De afdekplaat van dit model bestaat UIT een enkel

(2) dat door middel van de bevestigingshaak (1) en de

bout (3) in de bestaande haard worden gemonteerd; dieVerwijder de afdekplaat uit de haard.

volgende figuur.

1. Verwijder zorgvuldig oude kitresten in de bestaande haard.
2. Monteer de bevestigingshaak (1) aan de afdekplaat (2) door de montagebout (3) enkele slagen aan te draaien; zie volgende figuur.

1. Voer eerst een zogenaamde 'droge montage'uit, dat wil zeggen: controller of de afdekplaat goed past in de bestaande haard en controller of alle aansluitranden goed aanliggen.
   DieVerwijder de afdekplaatuit de haard.

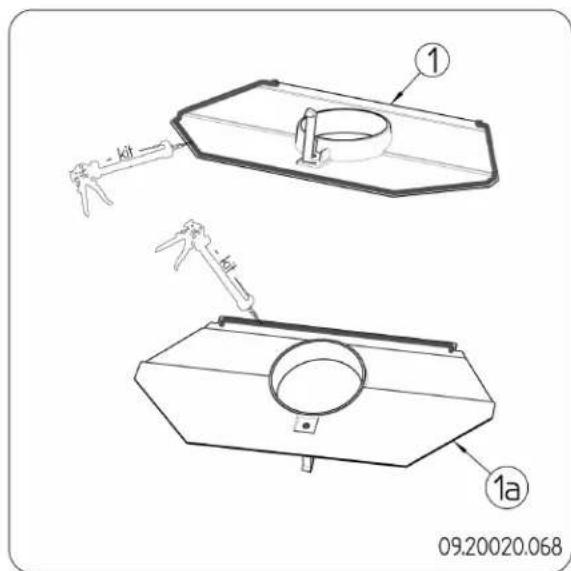

2. Breng ruim voldoende van de meegeleverde kachelkit aan op de aansluitranden van de afdekplaat. Kit de voorijde en de zijkanten aan de

bovenzijde (1) en dechterzijde aan de onderkant (1a);zie volgende figuur

1. Volg de instructiestappen 1 tot en met 4 UIT de voorgaande paragraaf.

2. Breng de afdekplaat (2) in de juiste positie in de²-bestande haard.

Let op dat de aangebrachte kitranden intact bijven.

1. Steek een hand door het aansluitgat van de afdekplaat en breng de bevestigingshaak in de juiste positie.

2. Draai met uw andere hand de bout vast; de afdekplaat stelt zich nu inde juiste positie.

1. Strijk de kit glad zodat de naad volledig worden afgedicht. Gebruik hiervoor een rubber spatel of uw wijsvinger.

Doe dit ook aan de binnenzijde van de afdekplaat.

1. Verwijder de overtollige kit.

2. Controller de affdichting met behulp van hetlicht van een zaklamp.

Phoenix II

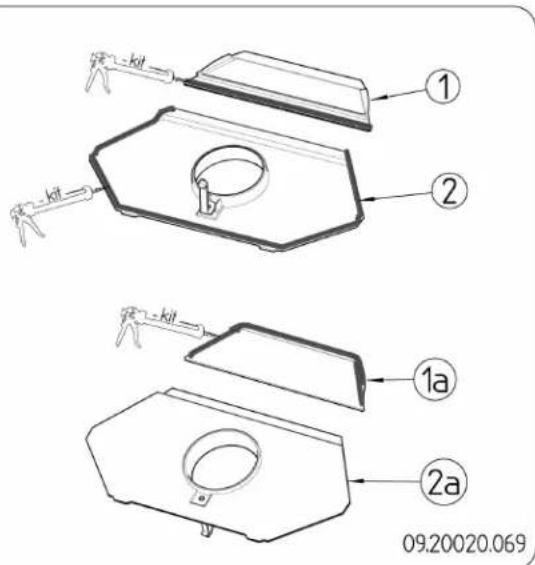

De afdekplaat van dit model bestaat uit de delen (2), (4). De afdekplaat worden door middel van de bevestigingshaak (1) en de bout (3) in de bestaande haard gemonteerd; zie volgende figuur.

Bolg de instructiestappen 6 tot en met 11 UIT de voorgaande paragraf.

Plaatsen en aansluiten

De Phoenix inzethaard worden geplaatst op een onderstel, het zogenaamde 'support'. Dit support worden ongemonteerd geleverd. Het toestel worden op het gemonteerde support geplaatst en aangesloten met behulp van de meegeleverde aansluitkraag.

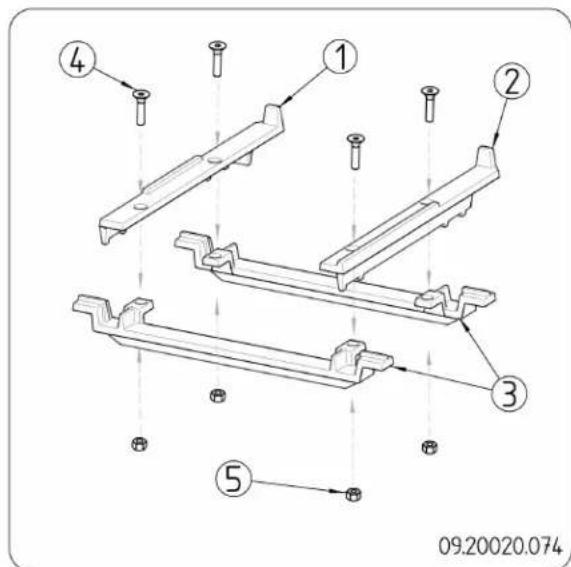

1. Monteer het support door de geleiders (1) en (2) met behulp van de bouten (4) en moeren M6 (5) op de dragers (3) te bevestigen; zie volgende figuur.

1. Plaats het support in de bestaande haard en schuif het gegen dechterwand van de bestaande haard.

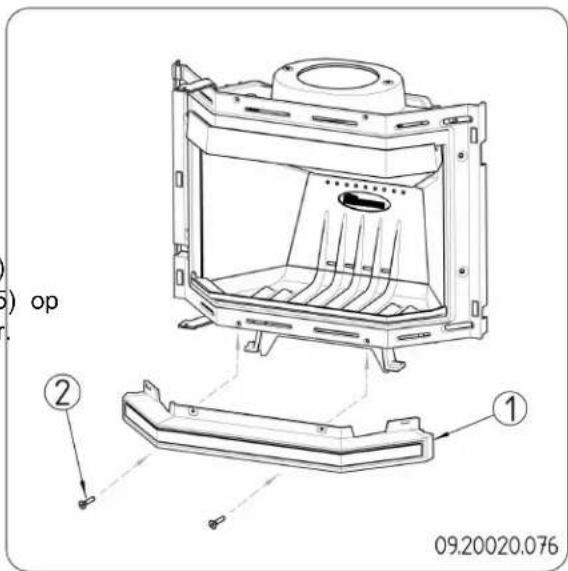

2. Alleen voor de Phoenix II: Schroef het onderpaneel (1) met behulp van meegeleverde schroeven (2) aan de Phoenix II;zie volgende figuur.

Aferking

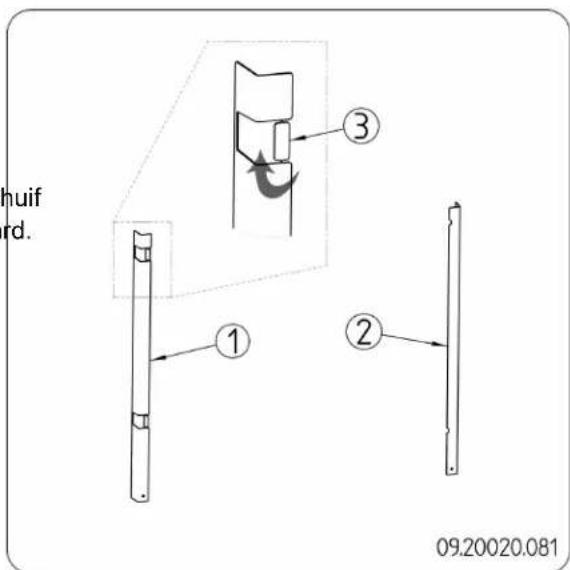

1. Verwijder voorzichtig de uitbreekplaatjes (3)uit de afdeklijst (1) om ruimte te makeen voor descharnieren;zie volgende figuur.

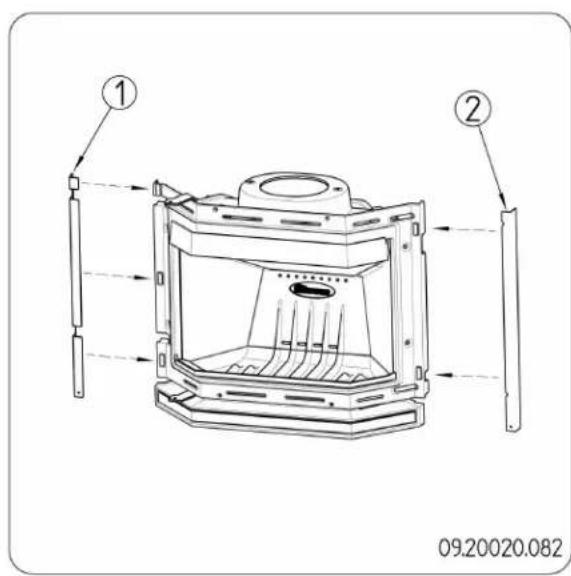

1. Plaats de afdeklijsten (1) en (2) op de zijkanten van het toestel;zie volgende figuur.

Het front van de Phoenix is voorzien van magneten. Deze houden de afdeklijsten in de juiste positie.

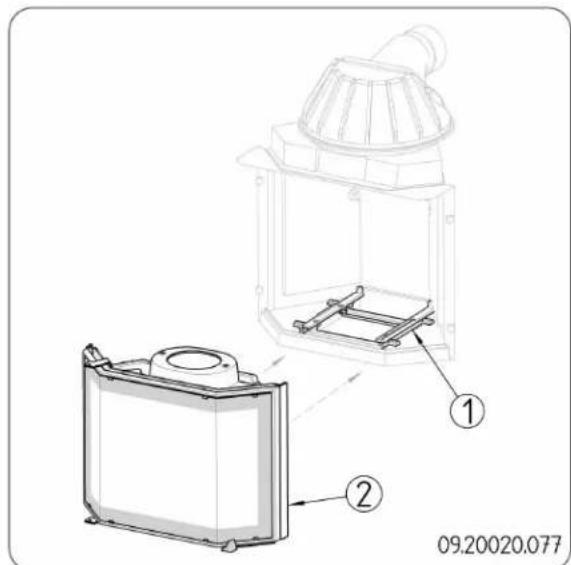

1. Plaats de Phoenix (2) op het support (1) en schijf Demonteer de aansluitkraag.

het toestel maar achefteren; zie volgende figuur.
juiste positie is bereikt als het front van de Phoenix aansluit gegen de zijkanten van de bestaande haard.

De

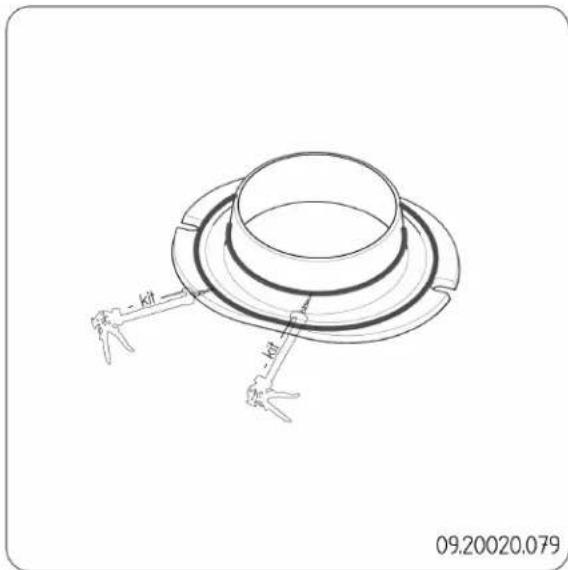

Breng ruim voldoende kachelkit aan op zowel de opstaande rand als de flens van de aansluitkraag;zie volgende figuur.

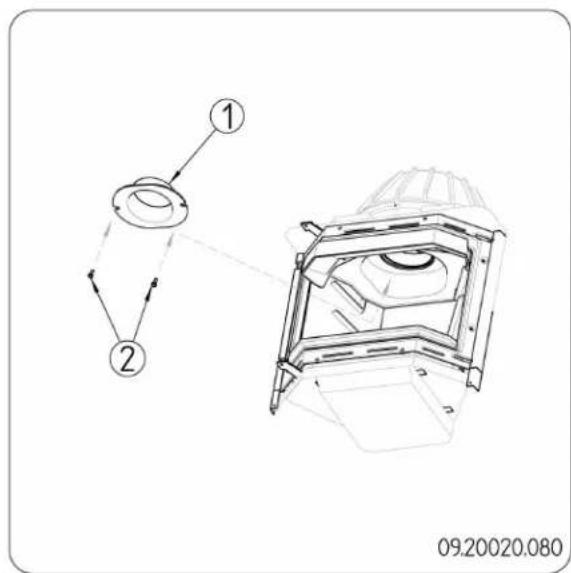

1. Voer een droge montage uit van de aansluitkraag. Monteer de aansluitkraag met de meegeleverde (1) om te controleren of hij goed past. Draai eerst moeren en groe sluitringen.

de bijgeleverde tapeinden M8x20 in de rookvang8. Verwijder de overtollige kit.

en zet de aansluitkraag vast met de bijgeleverde

moeren (2) en de grande sluitringen; zie volgende9. Plaats alle gedemonteerde onderdelen op de juiste figuur. plaatstereg in het toestel.

Laat het toestel nooit branden zonder de vuurvaste binnenplaten.

Het toestel is nu klaar voor gebruik.

Gebruik

Eerste gebruik

Wanner u het toestel voor het eerst gebruikt, stoo het dan enkele uren flink door. Hierdoor za de hittebestendige lak uitharden. Hierbij kan wel wat roen geurhinder ontstaan. Zet eventueel in de ruimte waar het toestel staat de ramen en deuren even op

Brandstof

Dit toestel is alleen geschikt voor het stoken van natuurlijk hout; gezaagd en gekloofd en voldoende droog.

Gebruik geen andere brandstoffen, want die kuren leiden tot ernstige schade aan het toestel.

De volgende brandstoffen mag u Niet gebruiken odomat zij het milieu verruilen, en odomat zij het toestel en de schoorsteen sterk verruilen waardoor schoorsteenbrand kan ontstaan:

Behandeld hout, zoals sloophout, geverfd hout, geimpregneerd hout, verduurzaamd hout, multiplex en spanplaat.
Kunststof, oud papier en huishoudelijk afval.

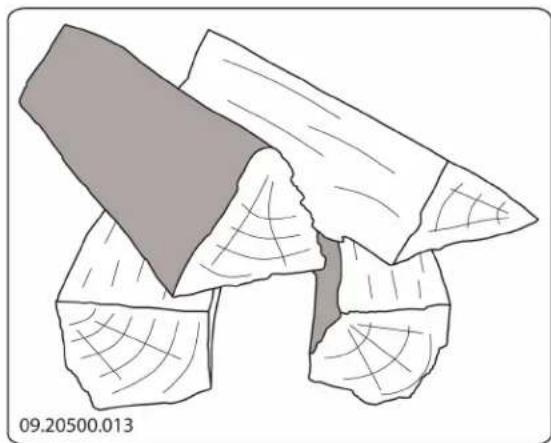

Hout

• Gebruik bij voorkeur hard loofhout zoals eik, beuk, berg en fruitbomenhout. Dit hout brandt langzaam met rustige vlammen. Naaldhout bevatmeer hors, brandt sneller en geefteer vomken.
• Gebruik gedroogd hout met een vochtpercentage 4 van maximaal 20% . Hiervoor moet het hout minstens 2aar zijn gedroogd.
  Zaag het hout op maat en klief het als het nog y is. Vers hout klieft gemakkelijker en gekloven hout droogt better. Bewaar het hout onder een afdek waar de wind vrij spel heeft.
• Gebruik geen nat hout. Nat hout geeft geen warmte omdat alle energie gaat zitten in het verdampen van vocht. Dit geeft veel rook en roetaanslag op de deur van het toestel en in de schoorsteen. De waterdamp condenseert in het toestel en kan langs naden uit het toestel lekken en Zwarte vlekken op de vloer gezven. De waterdamp kan ook in de schoorsteen condenseren en creosoot vormen. Creosoot is zeer brandaar en kan schoorsteenbrand veroorzaken.

Aanmake

U kunt controleren of de schoorsteen voldoende trek heeft door boven de vlamplaat een prop krantenpapier aan te steken. Bij een koude schoorsteen is er vaak onvoldoende trek in de schoorsteen en kan er rook in de kamer komen. Door het toestel op de hier beschreiben manier aan te make, voorkomt u dit probleem.

1. Stapel twee lagen middelgrote houtblokken kruislings op elkaar.
2. Stapel bovenop de houtblokken twee lagen aanmaakhouties kruislings op elkaar.
3. Leg een aanmaakblokje tussen de onderste laag aanmaakhoutjes en steek het aanmaakblokje aan volgens de instructies op de verpakking.

Sluit de deur van het toestel en zet de primaire luchtinlaat en de secundaire luchtinlaat van het toestel open;zie volgende figuur.

Saat het aanmaakvuar flink doorbranden totdat het een gloeiend houtskoolbed is geworden. Hierna kunt u een volgende vulling doe n en het toestel gaan regelen; zie de paragraaf "Stoken met hout".

• = Dicht, luchtschuif = Open, luchtschuif in in weiterste positie voorste positie

i De primaire luchtschuif bevindt zich aan de onderzijde van het toestel. De secundaire luchtschuif bevindt zich aan de bovenzijde.

Stoken met hout

Nadat u de instructies voor het aanmaken hebt gevolgd:

1. Open langzaam de deur van het toestel.
2. Verdeel het houtskoolbed gelijkmatig over de stookvloer.
3. Stapel enkele houtblokken op het houtskoolbed.

Losse stapeling

Bij een losse stapeling verbrandt het hout vlug omdat de zuurstof elk stuk hout gemakkelijk kan bereiken. Gebruik een losse stapeling als u kort wilt stoken.

Compacte stapeling

Bij een compacte stapeling verbrandt het hout langzamer waar de zuurstof maar enkele stukken hout kan bereiken. Gebruik een compacte stapeling als u langer wilt stoken.

1. Sluit de deur van het toestel.
2. Sluit de primaire luchtinlaat en LAST de secundaire luchtinlaat open staan.

Vul het toestel voor maximaal een derde.

Regeling verbrandingslucht

Het toestel heeft diverse voorzieningen voor de luchtregeling; die volgende figuur.

De primaire luchtschuif regelt de lucht onder de brandstof (1).

De secundaire luchtschuif regelt de lucht voor het (airwash-system) (3).

De hinterwand heeft onder de vlamplaat permanent luchtopeningen (2) die zorgen voor de naverbranding

Adviezen

Stock het toestel regelmatig flink door.

Zet de primaire luchtinlaat tijdelijk open als de luchttoevoer via de secundaire luchtinlaat onvoldoende is of als u het vuur wilt aanwakkeren.
Regelmatig eenkleinehoeveelheid houtblokken bijvullen isbetter danvee houtblokken tegelijk.

Doven van het vuur

Vul geen brandstof bij en LAST de kachel gewoon uitgaan. Als een vuur wordt getemperd door de luchttoevoer te verminderen, komen schadelijke stoffen vrij. Laat waarom het vuur vanzelf uitbranden. Houd toezicht op het vuur totdat het goed is gedoofd. Als het vuur volledig is gedoofd+kennen alle luchtschuiven worden gesloten.

Ontassen

Na het stoken van hout blijft een relatiefkleine
hoeveelheid as over. Dit asbed is een goede isolator
voordste stockbodem en geeft een betere verbranding.
glas
Laat waarom gerust een dun laagje as op de
stockbodem liggen.

De luchttoevoer door de stockbodem magECHter nicht worden belemmerd en er mag zich geen as ophopen achter een gietijzeren binnenplaat. Verwijderaarom regelmatin ge overtollige as.

Gebruik een schempe om de assen uit het toestel te verwijdersen.

Als u langdurig op lage stand stookt, kan zi in de schoorsteen een afzetting vormen van teer en creosoot. Teer en creosoot zicheer brandhaar. Als de afzetting van deze stoffen groot worden, kan bij een plotselinge hogete temperatuur een schoorsteenbrand ontstaan. Door regelmatig flink doorstoken, verdwijnen eventuele afzettingen van teer en creosoot. Daarnaast kan zich bij te laag stoken teer afzetten op de ruit en deur van het toestel. Bij een milde buitentemperatuur is het dus beter om het toestel een paar uur intens te laten branden, dan lange tijd laag te stoken.

Regel de luchttoevoer met de secundaire luchtinlaat.

De secundaire luchtinlaat belucht nicht alleen het vuur maar ook het glas, zodat het glas nsel verruilt.

Nevel en mist

Nevel en mist belemmeren de afvoer van rookgassen door de schoorsteen. Rook kan neerslaan en stankoverlast gehen. Als het nicht=echt nodig is, kunt u bij nevel en mist beter nicht stoken.

Eventuele problemen

Raadpleeg de bijlage "Diagnoseschema" om eventuele problemen bij het gebruik van het toestel op te losers.

Onderhoud

Volg de onderhoudsinstructies in dit hoofdstuk om het miestel in goede staat te honden.

Schoorsteen

In veel landen bent u wettelijk verplicht de schoorsteen te latent controlleren en onderhoden.

Aan het begin van het stockseizoen:That de schoorsteen vegen door een erkend schoorsteenveger.
Tijdens het stockseizoen en nadat de schoorsteerGoed schoongemaakt glas neemt minder nsel vuil op.
lange tijd Niet is gebruikt:That de schoorsteen Ga als volgt te werk:
controleren op roet.
Na afloop van het stookseizoen: sluit de schoorsteen af met een prop krantenpapier.
rGoed schoongemaakt glas neemt minder nsel vuil op. Ga als volgt te werk:
1. Verwijder stof en loszittend roet met een droge doek.

Schoonmaken en anderregelmatig onderhoud

Maak het toestel nicht schoon wanner het nog warm is.

Maak de buitenkant van het toestel schoon met een droge Niet pluizende doeK.
Na afloop van het stockseizoen kut u de binnenkant van het toestel goed schoonmaken:
- Verwijder eventuele eerst de vuurvaste binnenplaten. Zie het hoofdstuk "Installatie" voor instructies voor het verwijdersen en aanbrengen v binnenplaten.
Maak eventueel de luchtaanvoerkanalen schoon.
- Verwijder de vlamplaat boven in het toestel en maak deze schoon.

Vuurvaste binnenplaten controlleren

De vuurvaste binnenplaten zijn verbruiksonderdelendie aan slijtage onderhevig�<|im_start|>ze Controller debinnenplaten regelmatig en verrang ze indien nodig

Zie het hoofdstuk "Installatie" voor instructies voor het verwijderen en aanbrengen van binnenplaten.

i De isolerende vermiculite of chamotte binnenplaten kennen haarscheuren gaan vertonen, maar dat heeft geen nadelig effect op hun werking.

Gietijzeren binnenplaten gaan lang mee als u regelmatig as verwijdert die zich möglichk erachter ophoopt. Als opgehoopte as acheer een gietijzeren plaat Niet worden verwijderd, ka

de planta de warmte Niet meer afgeven aan de omgeving en kan de planta verrormen of scheuren.

Laat het toestel nooit branden zonder de vuurvaste binnenplaten.

Glas schoonmaken

1. Maak het glas schoon met kachelruitenreiniger: a. Breng kachelruitenreiniger aan op een keukenspons, wrijf het gehele glasoppervlak in en waar even inwerken.
   b. Verwijder het vuil met een vochtige doek of keukenpapier.
2. Maak het glas nogmaals schoon met een gewoon glasreinigingsproduct.
3. Wrijf het glas schoon met een droge doek of te Kant keukenpapier.
4. Gebruik geen schurende of bijtende producten om het glas schoon te make.
   an Gebruik schoonmaakhandschoenen om uw handen te beschermen.

Als het glas van het toestel is gebroken of gebarsten, moet dit glas worden verrangen voordat u het toestel opnieuw in gebruik neemt.

Voorkom dat kachelruitreinigerCUSHT het glas en de gietijzeren deur loopt.

Smeren

Hoewel gietijzer enigszins zelfsmerend is, moet u bewegende delen toch regelmatig smeren.

Smeer de bewegende delen (zoals geleidersystemen, scharnierpennen, fremde en luchtschuiven) met hittevast vet dat verkrijgbaar is bij de vakhandel.

Afwerklaag bijwerken

Kleine lakbeschadigingenkestu bijwerken met een spuitbus specialhittebestendige lak die verkrijgbaar is bij uw leverancier.

Afdichting controlleren

• Controller of het afdichtingskoord van de deur nog goed aflsuit. Afdichtkoord versliet en moetijdig worden verrangen.
  Controller het toestel op luchtlekken. Kit eventuele kieren zich met kachelkit.

Laat de kit goed uitharden voordat u het toestel aanmaakt, anders blaast het vocht in de kit op en ontstaat opnieuw eenlek.

Wisselstukken Phoenix I - Phoenix II

Pos. Artikelnr. Omschrijving Aantal

1 03.77418.002 yeurkorf
2 03.77516.000 vlamplaat
3 03.76179.000 rookgasgeber 1

Bijlage 1: Technische gegevens

Model Phoenix I - Phoenix II
Nominaal vermogen 9,0 kW
Schoorsteenaansluiting (diameter) 150/200 mm
Gewicht ca. 90 kg
Aanbevolen brandstof Hout
Kenmerk brandstof, max. lenghte 30 cm
Massadebiet van rookgassen 8,7 g/s
Temperatuurstijging gemeten in de meetsectie	271 °C
Temperatuur gemeten aan de uitgang van het toestel	330 °C
Minimum trek	15-23 Pa
CO-emissie (13%O2)	0,06 %
NOx-emissie (13% Q)	93 mg/Nm3
CnHm-emissie (13%Q)	54 mg/Nm3
Stofemissie	23 mg/Nm3
Stofemissie volgens NS3058-NS3059	6,51 gr/kg
Rendement	79,3 %

Bijlage 2: Afmetingen

Phoenix I

Phoenix II

Bijlage 3: Diagnoseschema

				Probleem
●				Hout wil nicht doorbranden
	●			Geeft onvoldoende warmte
		●		Rookterugslag tijdens het bijvullen
			●	Toestel brandt te hevig, nicht goed regelbaar
				Aanslag op het glas
				mogelijkke oorzaak mogelijke oplossing
●	●	●		Onvoldoende trek	Een koute schoorsteen creëert vaak onvoldoende trek. Volg de instructies voor het aanmaken in het hoofdstuk "Gebruik"; open een raam.
●	●	●		●	Hout te vochtig Gebruik hout met maximaal 20% vocht.
●	●	●		●	Afmetingen hout te groot	Gebruik keine stukjesaanmaakhout. Gebruikgekloven houtblokken met een omtrek van maximaal 30 cm.
●	●	●	●	●	Stapel hout nielt correct	Stapel het hout zadanig dat er voldoende luchtussen de houtblokken kan stromen (losse stapeling, wie "Stoken met hout").
●	●	●		●	Werking van de schoorsteen onvoldoende	Controler of de schoorsteen aan de voorwaarden voldoet: minimaal 4 meter hoop, juiste diameter, goed geisoleerd, gladde binnenzijde, Niet te veel bochten, geen obstructions in de schoorsteen (vogelnest, te veel roetafzetting), hermetisch dicht (geen kieren).
●	●	●		●	Uitmonding van de schoorsteen nielt correct	Voldoende hoog boven het dakvlak, geen obstructies in de nabijheid.
●	●	●	●	●	Instelling van de luchtinlaten nielt correct	Open de luchtinlaten volledig.
●	●	●		●	Aansluiting van het toestelmet de schoorsteen nielt correct	Aansluiting要去 hermetisch dicht bijn.
●	●	●		●	Onderduk in de ruimte waar het toestel is geplaatst	Zet afzuigsystemen uit.
●	●	●		●	Onvoldoende toevoer van verse lucht	Zorg voor voldoende luchttoevoer, maar desnoods gebruik van de buitenluchttaansluiting.
●	●	●		●	Ongunstige weersomstandig-heden? Inversie (omgekeerde luchtstroom in de schoorsteen door hoge buitentemperatuur), extreme windsnelheden	Bij inversie is gebruik van het toestel af te raden. Plaats desnoods een trekkende kap op de schoorsteen.
		●			Tocht in de woonkamer	Voorkom/tocht in de woonkamer; plaats het toestelniet in de nabijheid van een deur of verwarmingsluchtkanalen.
				●	Vlammen raken het glas	Zorg dat het hout nielt te dicht gegen het glas ligt. Schuif de primaire luchtinlaat verder dicht.
			●		Toestel lekt lucht Controller de affdichting	Toestel lekt lucht Controller de affdichting

Index

A

Aanmaakhout.20

Aanmaakvuur 12

Aansluten afmetingen 18

Aansluitkraag .11

Aansteken 12

Afdeklijst afwerking 10

Afdekplaat
afdichting 8-9

Afdichting afdekplaat 8-9

Afdichtingskoord van deur.16.

Afmetingen 18

Afwerklaag, onderhoud.15.

As verwijderen 14

B

Beluchting van het vuur. 14

Bijvullen van brandstof. 14 rookterugslag 20

Brandstof
benodigdehoeveelheid. 14
bijvullen 13-14
geschikte.12
hout 12
ongeschikte 12

Buitenluchttaanvoer 5

C

Creosoot 14

D

Demontabele onderdelen.. 6

Deur
afdichtingskoord 16
openen 6

Droge montage 8

Drogen van hout 12

G

Geschikte brandstof. 12

Gewicht 17

Glas
aanslag 20
schoonmaken 15

H

Hout 12

bewaren .12

drogen 12

geschikte soort. 12

nat 12

wil nicht doorbranden 20

Houtblokken stapelen 13

K

Kap op de schoorsteen. 5

Kieren in toestel 16

L

Lak 12

Luchtinlaten 12

Luchtlek 16

Luchtregeling .13.

Luchttoevoer regelen 14

M

Onderdelen, demontabele 6

Onderhoud
afdichting 16.
glas schoonmaken 15
schoorsteen 15
smeren 15
toestel schoonmaken 15
vuurvaste binnenplaten 15

Onderstel support 10

Ongeschikte brandstof 12

Ontassen 14

Openen

deur .6.

Opslag van hout.12.

P

Plaatsen

afmetingen.18

Primaire luchtinlaat.12.

Problemen oplossen.14.20

R

Rendement.17.

Rook

bij eerste gebruik.12

Rookgas

massedebiet .17

Rookterugslag.4..20

Ruiten

aanslag 20 schoonmaken 15

s

Schade 6

Schoonmaken

glas 15

toestel 15

Schoorsteen

aansluitdiameter 17

hoogte 5

onderhoud 15

voorwaarden 4

Schoorsteenbrand voorkomen 14

Schoorsteenkap 5

Secundaile luchtinlaat 12

Smeren 15

Stof-emissie 17

Stoken 13

brandstof bijvullen 13-14

onvoldoende warmte 14,20

toestel brandt te hevig 20

toestel nicht goed regelbaar. 20

Support 10

T

Teer 14

Temperatuur 17

Temperatuurstijging

meetsectie .17.

Trek 17

U

Uitgaan van vuur 14

V

Vegen van schoorsteen 15

Ventilatie 5

vuistregel 5

Ventilatierooster 5

Verbrandingsluchtregeling 13

Verwijderen as 14

Vet voor smering 15

Vulhoogte van toestel 13

Vuur

aanmaken 12

doven 14

Vuurvaste binnenplaten

onderhoud 15

waarschuwing 11

W

Waarschuwing

brandbare materialen. 4

verzekeringsvoorwaarden 4

voorschriften 4

vuurvaste binnenplaten. 11

Warmte, onvoldoende 14, 20

Weersomstandigheden, nicht stoken. 14

Table des matieres

Introduction 3

DOVRE N.V.
Nijverheidsstraat 18 Tél.: [phone]
2381 Weelde,
Belgique Fax: [phone]
