GEBRUIKSAANWIJZING Phoenix II DOVRE

INSTALLATIEVOORSCHRIFTEN EN GEBRUIKSAANWIJZING

INSTALLATION ET MODE D'EMPLOI

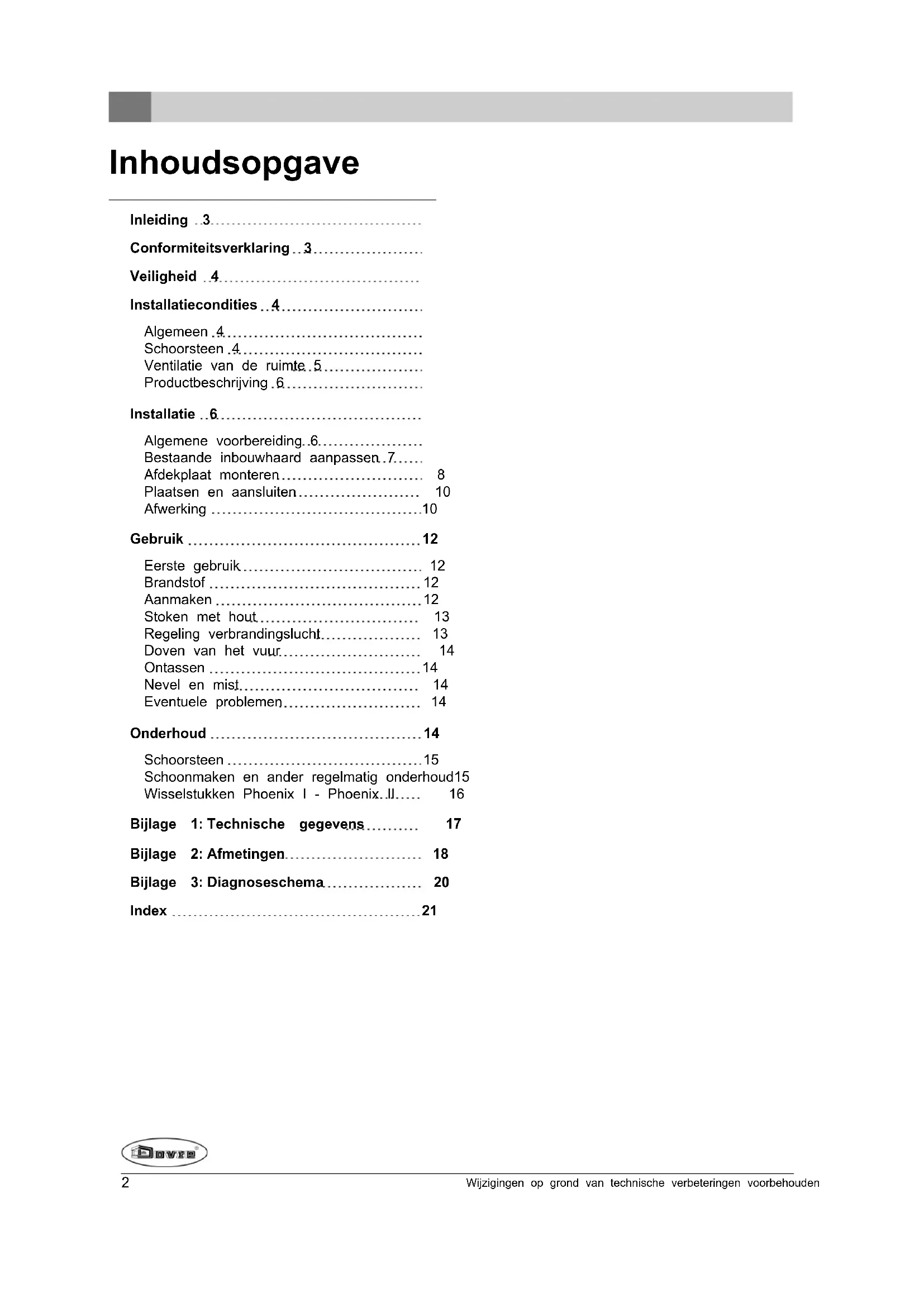

Conformiteitsverklaring .. 3....

Veiligheid 4

Installatiecondities 4

Algemeen 4.

Schoorsteen 4.

Ventilatie van de ruimte 5....

Productbeschrijving .6....

Installatie 6

Algemene voorbereiding.6....

Bestaande inbouwhaard aanpassen.7.....

Afdekplaat monteren.... 8

Plaatsen en aansluiten.... 10

Afwerking 10

Gebruik 12

Eerste gebruik.... 12

Brandstof 12

Aanmaken 12

Stoken met hout.... 13

Regeling verbrandingslucht.... 13

Doven van het vuur.... 14

Ontassen 14

Nevel en mist.... 14

Eventuele problemen.... 14

Onderhoud 14

Schoorsteen 15

Schoonmaken en ander regelmatig onderhoud15

Wisselstukken Phoenix I - Phoenix.II..... 16

Bijlage 1: Technische gegevens.... 17

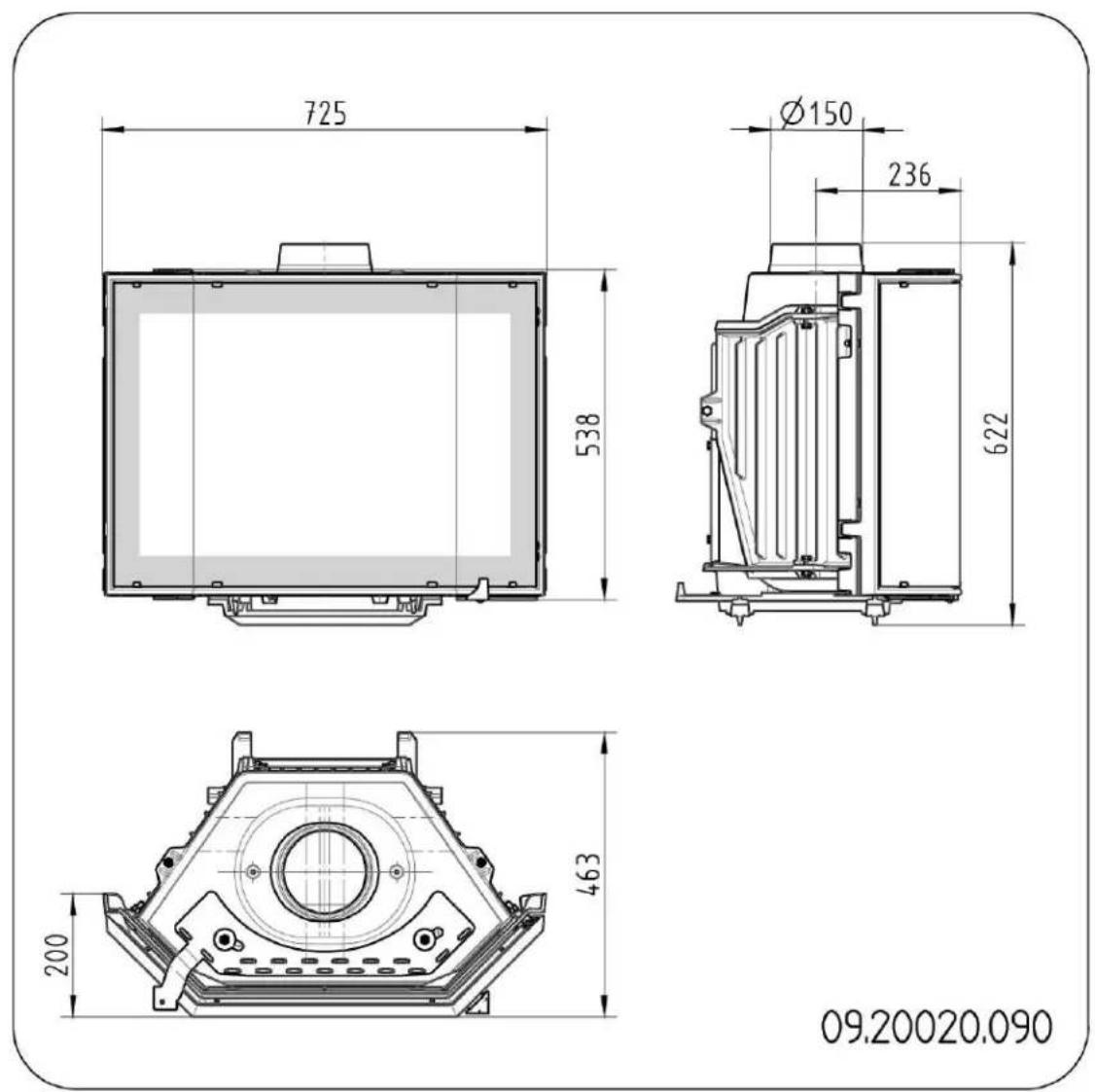

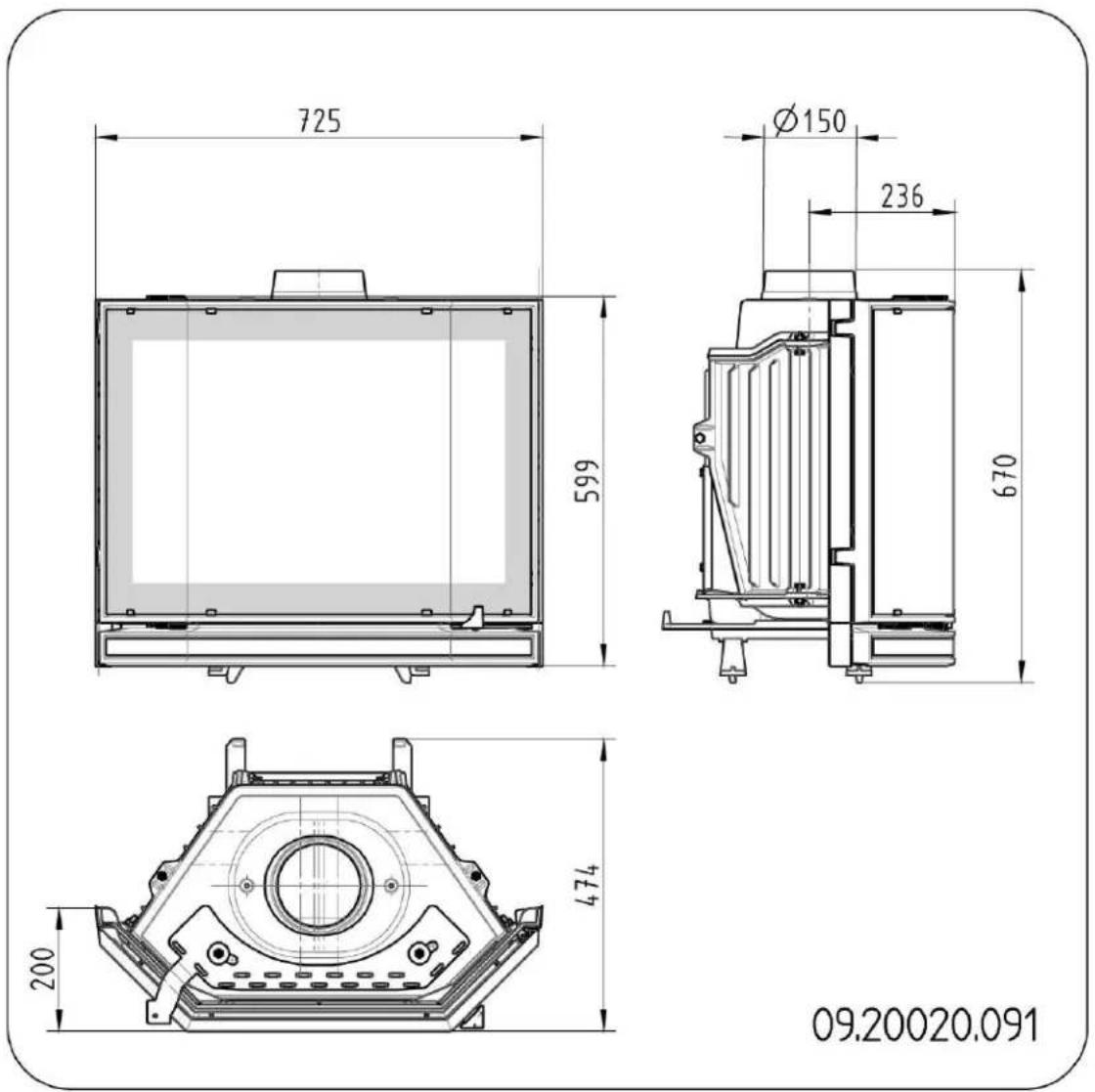

Bijlage 2: Afmetingen.... 18

Bijlage 3: Diagnoseschema.... 20

Index 21

Inleiding

Geachte gebruiker,

Met de aankoop van dit verwarmingstoestel van DOVRE heeft u gekozen voor een kwaliteitsproduct.

Dit product maakt deel uit van een nieuwe generatie energiezuinige en milieuvriendelijke verwarmingstoestellen. Deze toestellen maken optimaal gebruik van zowel convectiewarmte als stralingswarmte.

Conformiteitsverklaring

Notified body: 1625

Uw DOVRE toestel is geproduceerd met de modernste productiemiddelen. Mocht er onverhoopt toch iets mankeren aan uw toestel, kunt u altijd een beroep doen op de DOVRE service.
Het toestel mag niet gewijzigd worden; gebruik steeds originele onderdelen.
Het toestel is bedoeld voor plaatsing in een woonruimte. Het moet hermetisch worden aangesloten op een goedwerkende schoorsteen.
Wij adviseren u het toestel te laten installeren door een bevoegd installateur.
DOVRE kan niet aansprakelijk worden gesteld worden voor problemen of schade door een onjuiste installatie.
Bij installatie en gebruik moeten de hierna beschreven veiligheidsvoorschriften in acht worden genomen.

In deze handleiding leest u hoe u het DOVRE verwarmingstoestel op een veilige manier installeert, gebruikt en onderhoudt. Als u aanvullende informatie of technische gegevens wilt of een installatie-probleem heeft, neemt u dan eerst contact op met leverancier.

© 2012 DOVRE NV

Hierbij verklaart

dan Dovre nv, Nijverheidsstraat 18 B-2381 Weelde,

dat inzethaarden Phoenix I en Phoenix II conform EN 13229 geproduceerd worden.

Weelde 19-08-2012

T. Gehem

Gehem

Uw het kader van een continue productverbetering, kunnen specificaties van het geleverde toestel afwijken van de beschrijving in deze brochure, zonder voorafgaande kennisgeving.

DOVRE N.V.

Nijverheidsstraat 18 Tel : [phone]

België E-mail : [e-mail]

Veiligheid

Let op! Alle veiligheidsvoorschriften moeten strikt worden nageleefd.

Lees aandachtig de instructies voor installatie, gebruik en onderhoud die met het toestel zijn meegeleverd, voordat u het toestel in gebruik neemt.

Het toestel moet worden geïnstalleerd overeenkomstig de wetgeving en voorschriften van uw land.

Alle lokale bepalingen en de bepalingen die betrekking hebben op nationale en Europese normen moeten worden nageleefd bij het installeren van het toestel.

Laat het toestel bij voorkeur installeren door een bevoegd installateur. Deze is op de hoogte van de geldende bepalingen en voorschriften.

Het toestel is ontworpen voor verwarmingsdoeleinden. Alle oppervlaktes, inclusief het glas en de aansluitbuis kunnen zeer heet worden (meer dan 100°C)! Gebruik voor de bediening een 'koude hand' of een hittebestendige handschoen.

Veiligheidsafstanden tot brandbaar materiaal moeten strikt worden aangehouden.

Plaats geen gordijnen, kleren, wasgoed of andere brandbare materialen bovenop of in de nabijheid van het toestel.

Gebruik tijdens het gebruik van uw toestel geen licht ontvlambare of explosieve stoffen in de nabijheid van het toestel.

Voorkom schoorsteenbrand door regelmatig de betreffende schoorsteen te laten reinigen. Stook het toestel nooit met open deur.

Bij schoorsteenbrand: sluit de luchtinlaten van het toestel en waarschuw de brandweer.

Als het glas van het toestel is gebroken of gebarsten, moet dit glas worden vervangen voordat u het toestel opnieuw in gebruik neer

Zorg voor voldoende ventilatie van de ruimte waar het toestel wordt geplaatst. Bij onvoldoende ventilatie vindt onvolledige verbranding plaats, waardoor zich giftige gassen in de ruimte kunnen verspreiden. Zie het hoofdstuk "Installatiecondities" voor meer informatie over ventilatie.

Installatiecondities

Algemeen

• Het toestel moet worden aangesloten op een goed werkende schoorsteen.
  ▶ Voor de aansluitmaten: zie de bijlage "Technische gegevens".
  ▶ Informeer bij de brandweer en/of verzekeringsmaatschappij naar eventuele gte specifieke vereisten en voorschriften.

Schoorsteen

De schoorsteen is nodig voor:

Het afvoeren van de verbrandingsgassen door natuurlijke trek.

De warme lucht in de schoorsteen is lichter dan de buitenlucht en stijgt daarom.

Het aanzuigen van lucht, nodig voor de verbranding van de brandstof in het toestel.

Een niet goed werkende schoorsteen kan tijdens het openen van de deur rookterugslag geven. Schade ontstaan door rookterugslag is uitgesloten van garantie.

Sluit niet meerdere toestellen (bijvoorbeeld ook nog een centraleverwarmingsketel) op dezelfde schoorsteen aan, tenzij lokale of nationale regelgeving hierin voorziet. Zorg in ieder geval bij twee aansluitingen dat het hoogteverschil tussen de aansluitingen minimaal 200 mm bedraagt.

Vraag uw installateur om advies over de schoorsteen. Raadpleeg de Europese norm EN13384 voor een juiste berekening van de schoorsteen.

De schoorsteen moet aan de volgende voorwaarden voldoen:

De schoorsteen moet gemaakt zijn van vuurvast materiaal, bij voorkeur keramiek of roestvrij staal.
De schoorsteen moet luchtdicht en goed gereinig zijn en voldoende trek garanderen.

Een trek/onderdruk van 15 - 20 Pa tijdens normale belasting is ideaal.

De schoorsteen moet - vertrekkend van de uitgar van het toestel - zo verticaal mogelijk lopen. Richtingsveranderingen en horizontale stukken verstoren de afvoer van verbrandingsgassen en veroorzaken mogelijk roetophoping.

De binnenmaten mogen niet te groot zijn, om te voorkomen dat de verbrandingsgassen te sterk afkoelen waardoor de trek minder wordt.

De schoorsteen moet bij voorkeur dezelfde diameter hebben als de aansluitkraag.

Voor de nominale diameter: zie de bijlage "Technische gegevens". Als het rookkanaal goed is geïsoleerd, kan de diameter eventueel wat groter zijn (maximaal tweemaal de sectie van de aansluitkraag).

De sectie (oppervlakte) van het rookkanaal moet constant zijn. Verwijdingen en (vooral) vernauwingen verstoren de afvoer van verbrandingsgassen.

Bij toepassing van een regenkap/afvoerkap op de schoorsteen: let erop dat de kap niet de uitmond van de schoorsteen vernauwt en dat de kap niet afvoer van verbrandingsgassen belemmert.

De schoorsteen moet uitmonden in een zone die niet wordt verstoord door omliggende gebouwen, vlakbijstaande bomen of andere hindernissen.

Het schoorsteengedeelte buiten de woning moet geïsoleerd zijn.

De schoorsteen moet minimaal 4 meter hoog zijn.

Als vuistregel geldt: 60 cm boven de nok van het dak.

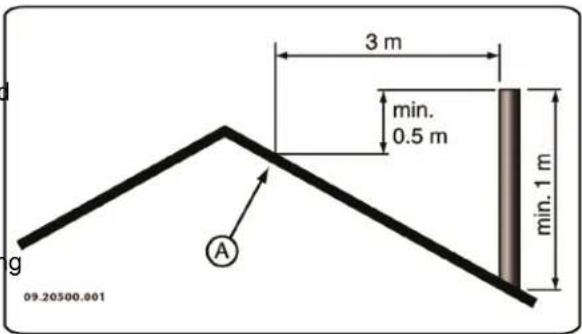

Als de nok van het dak meer dan 3 meter is verwijderd van de schoorsteen: houd de maten aan die in de volgende figuur zijn aangegeven. A = het hoogste punt van het dak binnen een afstand van 3 meter.

3 m min. 0.5 m min. 1 m g A 09.20500.001

Ventilatie van de ruimte

Voor een goede verbranding heeft het toestel lucht (zuurstof) nodig. Die lucht wordt via regelbare luchtinlaten aangevoerd vanuit de ruimte waar het toestel is geplaatst.

Bij onvoldoende ventilatie vindt onvolledige verbranding plaats, waardoor zich giftige gassen in de ruimte kunnen verspreiden.

Een vuistregel is dat de luchttoevoer 5,5 cm ^2 /kW moet zijn. Extra ventilatie is nodig:

Als het toestel in een ruimte staat die goed is geïsoleerd.
Als er mechanische ventilatie is, by een centraal afzuigsysteem of een afzuigkap in een open keuken.

U ^9 kunt voor extra ventilatie zorgen door een t de ventilatierooster in de buitenmuur te laten plaatsen.

Zorg dat andere luchtverbruikende apparaten (zoals een wasdroger, ander verwarmingstoestel of badkamerventilator) een eigen buitenluchtaanvoer hebben, of zijn uitgeschakeld wanneer u het toestel stookt.

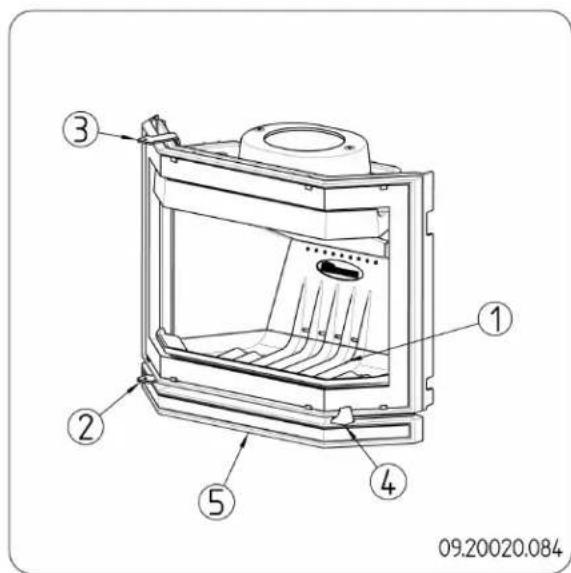

Productbeschrijving

1. Stookbodem
2. Primaire luchtschuif
3. Secundaire luchtschuif
4. Deurgrendel
5. Onderpaneel (alleen bij de Phoenix II)

Kenmerken van het toestel

De inzethaard Phoenix van Dovre is speciaal ontworpen om geïnstalleerd te worden in een reeds geplaatste Dovre inbouwhaard.

De Phoenix I kan geïnstalleerd worden in de Dovre haarden van de 2000-2700-2800 series.

De Phoenix II kan geïnstalleerd worden in de Dovre haarden van de 2000S serie.

Het moderne verbrandingssysteem voldoet aan de strengste milieueisen.
Uw bestaande schouw hoeft niet aangepast te worden.
Het toestel is uitgerust met uitneembare vuurkorf, vlamplaat en rookgasgeleider.
Het toestel wordt geleverd met een handschoen ter bescherming van uw hand bij de bediening van het toestel.

Installatie

Algemene voorbereiding

Controleer het toestel onmiddellijk bij ontvangst op (transport)schade en eventuele andere gebreken. Het toestel (1) is aan de onderkant met bouten (3) en moeren (4) op de pallet (2) gemonteerd; zie volgende figuur.

⚠️ Het toestel moet aan de pallet gemonteerd blijven tot de algemene voorbereiding is voltooid.

Als u (transport)schade of gebreken hebt geconstateerd, neem het toestel dan niet in gebruik en stel de leverancier op de hoogte.

Verwijder de demontabele onderdelen uit het toestel voordat u het toestel gaat installeren.

Door demontabele onderdelen te verwijderen, kunt u het toestel gemakkelijker verplaatsen en beschadiging voorkomen.

Let bij het verwijderen van demontabele onderdelen op hun oorspronkelijke positie, om ze later weer op de juiste plaats te kunnen aanbrengen.

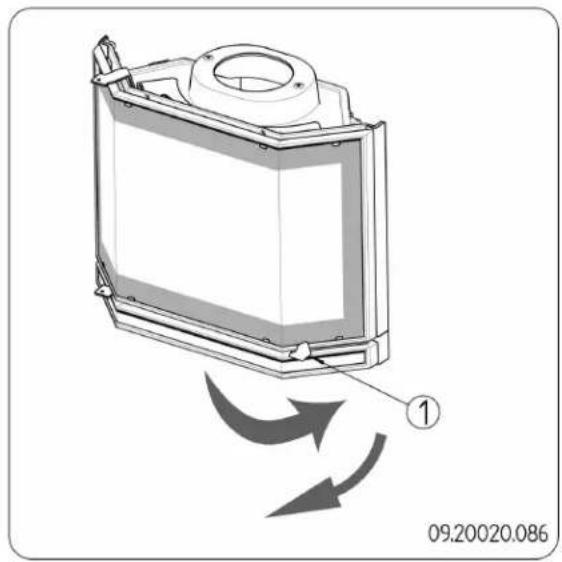

1. Open de deur; zie volgende figuur.

⚠ Door het openen van de deur treedt er een gewichtsverplaatsing op. Als het toestel nog niet is ingebouwd kan hierdoor het toestel kantelen of omvallen.

1. Verwijder eerst de vuurkorf (1), de vlamplaat (2) de rookgasgeleider (3); zie volgende figuur.
2. Sluit de deur.
3. Schroef het toestel los van de pallet.

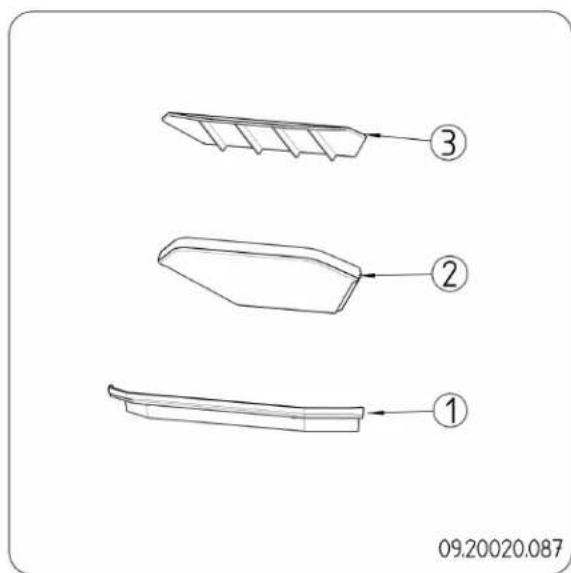

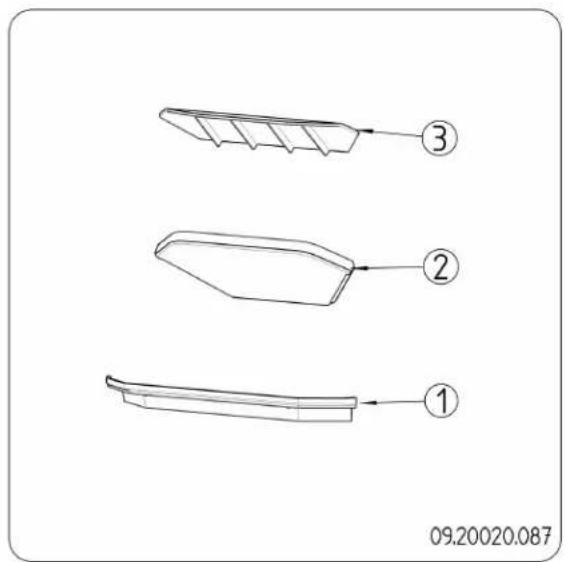

3 2 1 09.20020.087

Uitneembare binnendelen

1 vuurkorf
2 vlamplaat
3 rookgasgeleider

Bestaande inbouwhaard aanpassen

De Phoenix wordt geplaatst in de bestaande, reeds geïnstalleerde inbouwhaard. Om de Phoenix te

kunnen installeren moeten enkele aanpassingen worden uitgevoerd aan de bestaande inbouwhaard, afhankelijk van het model.

Model uit de 2000-2700-2800 serie (deurhoogte 550 mm)

1. Verwijder de klep en het klepmechanisme (6) uit de aansluitkraag; zie volgende figuur.

Bij sommige modellen is de klep gemonteerd met twee klemplaatjes op de klepas. In dat geval hoeft de klepas niet verwijderd te worden. Bij sommige modellen is de klep samen met de klepas demontabel.

1. Verwijder de regelstang en de regelstanghouder.
2. Verwijder de onderdelen (1) tot en met (5), zie en volgende figuur en bijbehorende tabel.
3. Verwijder alle roetaanslag aan de binnenzijde van de haard.
4. Controleer de afdichting tussen aansluitkraag en de rookvang. Kit eventuele kieren dicht met de meegeleverde kachelkit.

Laat de kit goed uitharden voordat u het toestel aanmaakt, anders blaast het vocht in de kit op en ontstaat opnieuw een lek.

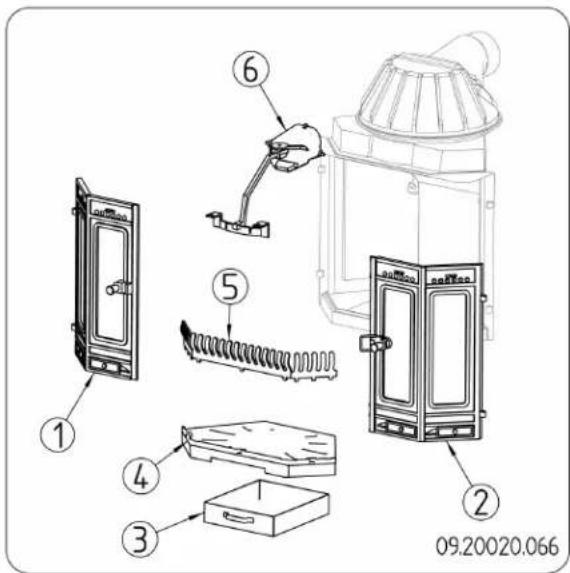

Te verwijderen onderdelen

1 linker deur
2 rechter deur
3 aslade
4 stookrooster

5 vuurkorf

6 klep en klepmechanisme

Model uit de 2000S serie (deurhoogte 620 mm)

Volg de instructies uit de voorgaande paragraaf. Verwijder onder instructiestap 3 ook de aanvullende onderdelen (7), (8), (9) en (10); zie volgende figuur bijbehorende tabel.

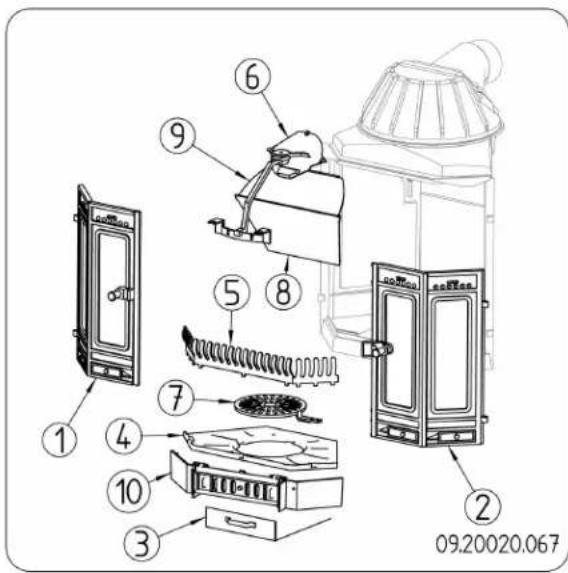

Te verwijderen onderdelen

1 linker deur
2 rechter deur
3 aslade
4 stookrooster
5 vuurkorf
6 klep en klepmechanisme
7 schudrooster
8 vlamplaat
9 rookgasgeleider
10 roostersteun

Afdekplaat monteren

Phoenix I

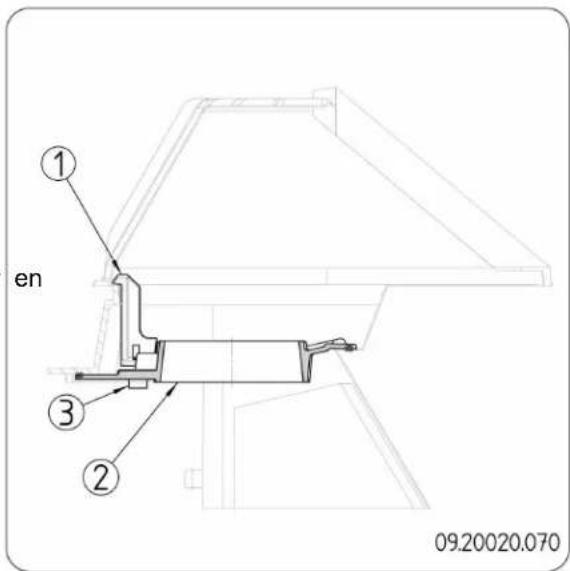

De afdekplaat van dit model bestaat uit een enkel deel aansluitranden goed aanliggen.

(2) dat door middel van de bevestigingshaak (1) en de

bout (3) in de bestaande haard wordt gemonteerd; zie Verwijder de afdekplaat uit de haard.

volgende figuur.

en ① ③ ② 09.20020.070

1. Verwijder zorgvuldig oude kitresten in de bestaande haard.

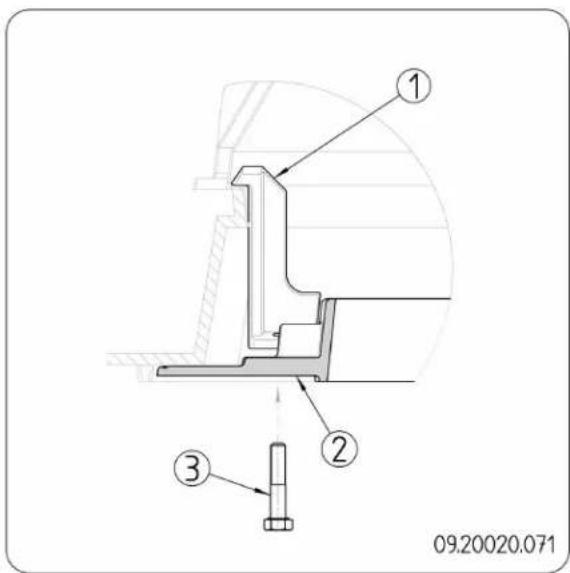

2. Monteer de bevestigingshaak (1) aan de afdekplaat (2) door de montagebout (3) enkele slagen aan te draaien; zie volgende figuur.

① ② ③ 09.20020.071

1. Voer eerst een zogenaamde 'droge montage' uit, dat wil zeggen: controleer of de afdekplaat goed past in de bestaande haard en controleer of alle deel aansluitranden goed aanliggen.
   de 4ie Verwijder de afdekplaat uit de haard.

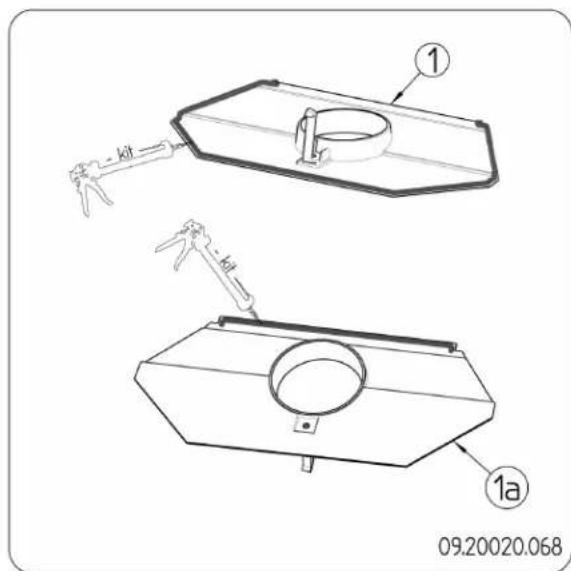

2. Breng ruim voldoende van de meegeleverde kachelkit aan op de aansluitranden van de afdekplaat. Kit de voorzijde en de zijkanten aan de

bovenzijde (1) en de achterzijde aan de onderkant (1a); zie volgende figuur

1 - kit - kit 1a 09.20020.068

nt ① ② ③ ④ 09.20020.072

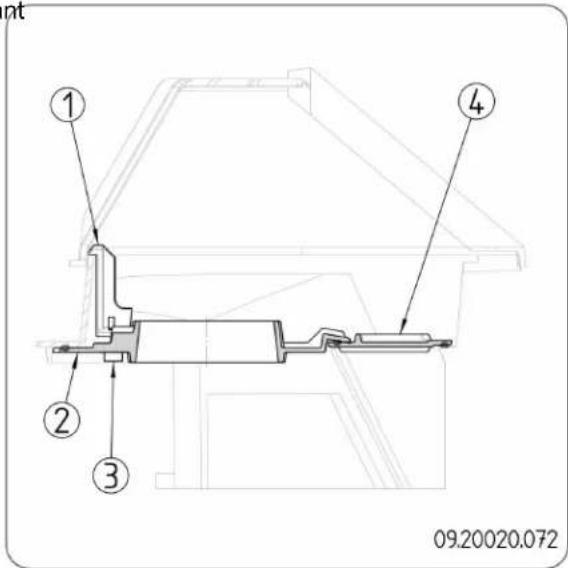

1. Volg de instructiestappen 1 tot en met 4 uit de voorgaande paragraaf.

2. Breng de afdekplaat (2) in de juiste positie in de bestaande haard.

Let op dat de aangebrachte kitranden intact blijven.

1. Steek een hand door het aansluitgat van de afdekplaat en breng de bevestigingshaak in de juiste positie.

2. Draai met uw andere hand de bout vast; de afdekplaat stelt zich nu inde juiste positie.

Draai de bout niet te vast.

1. Strijk de kit glad zodat de naad volledig wordt afgedicht. Gebruik hiervoor een rubber spatel of uw wijsvinger.

Doe dit ook aan de binnenzijde van de afdekplaat.

1. Verwijder de overtollige kit.

2. Controleer de afdichting met behulp van het licht van een zaklamp.

Phoenix II

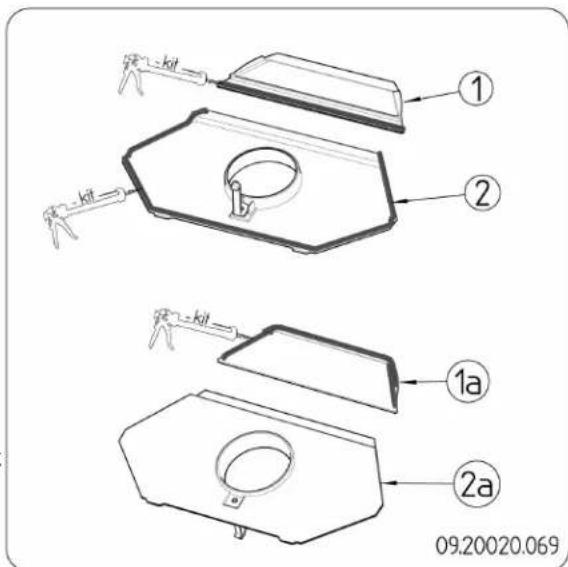

Breng ruim voldoende van de meegeleverde kachelkit aan op de aansluitranden van de afdekplaatdelen. Kit aan de bovenzijde de randen volgens (1) en (2), kit de onderzijde van het achterste gedeelte van de afdekplaat volgens (1a) en breng dit gedeelte aan in de haard; zie volgende figuur.

kit ① ② kit ①a ②a 09.20020.069

De afdekplaat van dit model bestaat uit de delen (2). volg de instructiestappen 6 tot en met 11 uit de voorgaande paragraaf.

Plaatsen en aansluiten

De Phoenix inzethaard wordt geplaatst op een onderstel, het zogenaamde 'support'. Dit support wordt ongemonteerd geleverd. Het toestel wordt op het gemonteerde support geplaatst en aangesloten met behulp van de meegeleverde aansluitkraag.

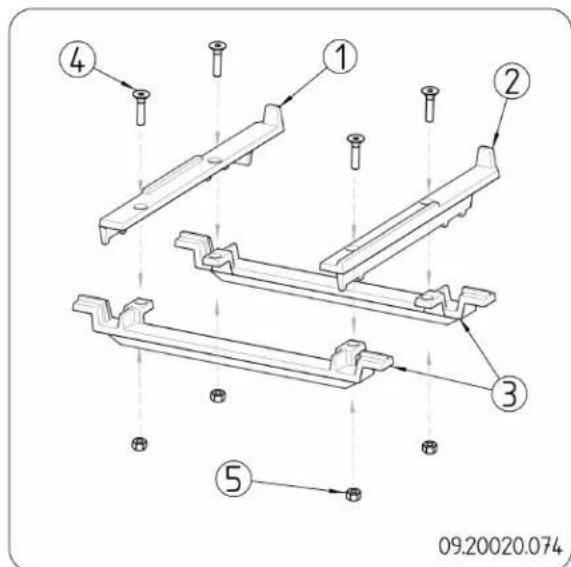

1. Monteer het support door de geleiders (1) en (2) met behulp van de bouten (4) en moeren M6 (5) op de dragers (3) te bevestigen; zie volgende figuur.

1. Plaats het support in de bestaande haard en schuif het tegen de achterwand van de bestaande haard.

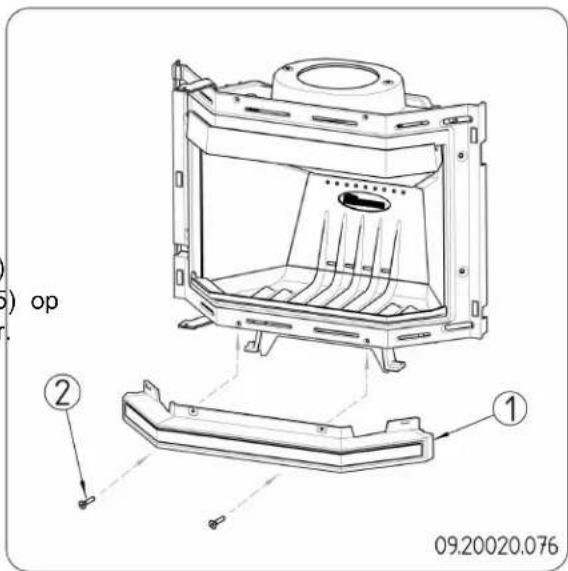

2. Alleen voor de Phoenix II: Schroef het onderpaneel (1) met behulp van meegeleverde schroeven (2) aan de Phoenix II; zie volgende figuur.

op ② ① 09.20020.076

Afwerking

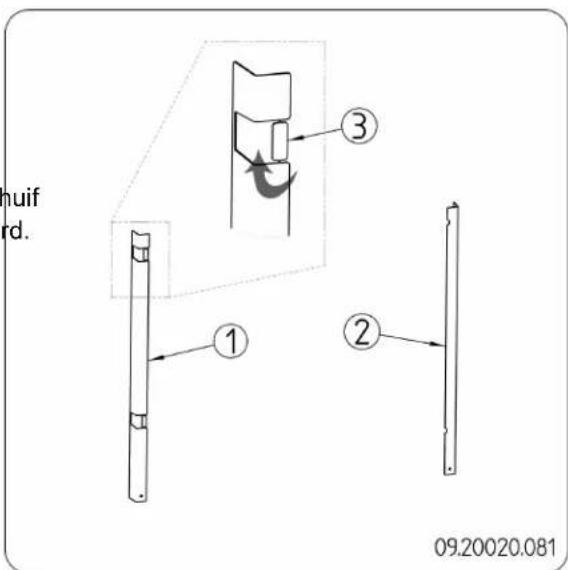

1. Verwijder voorzichtig de uitbreekplaatjes (3) uit de afdeklijst (1) om ruimte te maken voor de scharnieren; zie volgende figuur.

nuif rd. ① ② ③

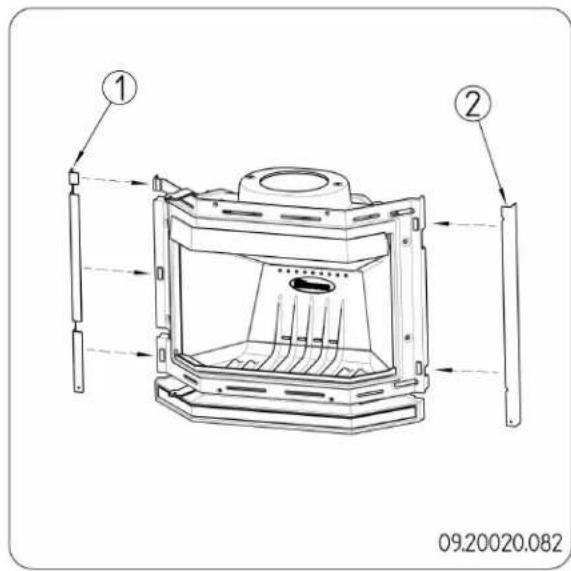

1. Plaats de afdeklijsten (1) en (2) op de zijkanten van het toestel; zie volgende figuur.

Het front van de Phoenix is voorzien van magneten. Deze houden de afdeklijsten in de juiste positie.

① ② 09.20020.082

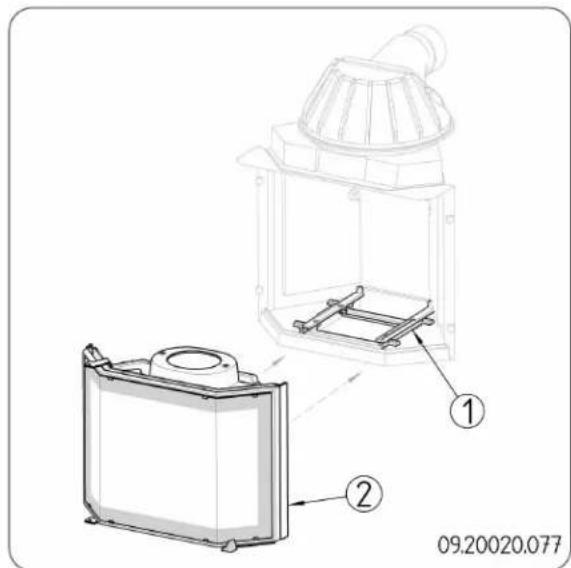

1. Plaats de Phoenix (2) op het support (1) en schgif Demonteer de aansluitkraag.

het toestel naar achteren; zie volgende figuur. juiste positie is bereikt als het front van de Phoenix aansluit tegen de zijkanten van de bestaande haard.

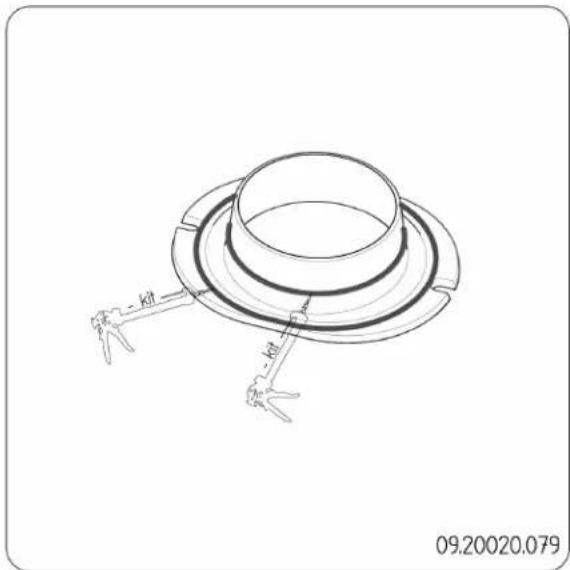

1. Breng ruim voldoende kachelkit aan op zowel de opstaande rand als de flens van de aansluitkraag; zie volgende figuur.

09.20020.077 ① ②

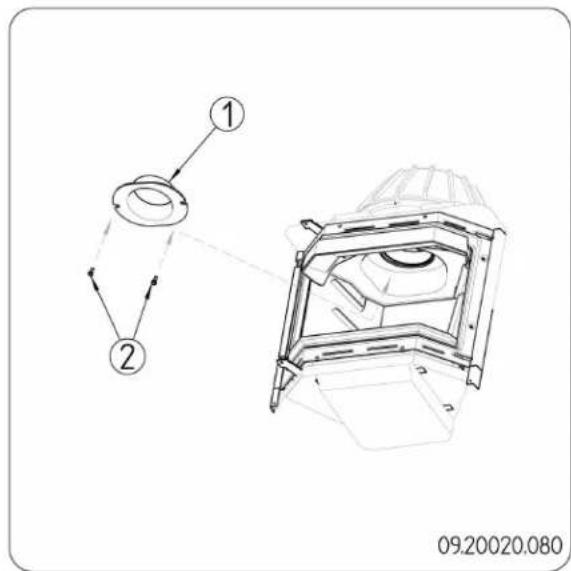

1. Voer een droge montage uit van de aansluitkraag ^7 . Monteer de aansluitkraag met de meegeleverde (1) om te controleren of hij goed past. Draai eerst moeren en grote sluitringen.

de bijgeleverde tapeinden M8x20 in de rookvang8, en zet de aansluitkraag vast met de bijgeleverde moeren (2) en de grote sluitringen; zie volgende 9. figuur.

Verwijder de overtollige kit. Plaats alle gedemonteerde onderdelen op de juiste plaats terug in het toestel.

Laat het toestel nooit branden zonder de vuurvaste binnenplaten.

Het toestel is nu klaar voor gebruik.

Gebruik

Eerste gebruik

Wanneer u het toestel voor het eerst gebruikt, stoo het dan enkele uren flink door. Hierdoor zal de hittebestendige lak uitharden. Hierbij kan wel wat ro en geurhinder ontstaan. Zet eventueel in de ruimte waar het toestel staat de ramen en deuren even op

Brandstof

Dit toestel is alleen geschikt voor het stoken van natuurlijk hout; gezaagd en gekloofd en voldoende droog.

Gebruik geen andere brandstoffen, want die kunnen leiden tot ernstige schade aan het toestel.

De volgende brandstoffen mag u niet gebruiken omdat zij het milieu vervuilen, en omdat zij het toestel en de schoorsteen sterk vervuilen waardoor schoorsteenbrand kan ontstaan:

▶ Behandeld hout, zoals sloophout, geverfd hout, geïmpregneerd hout, verduurzaamd hout, multiplex en spaanplaat.
Kunststof, oud papier en huishoudelijk afval.

Hout

Gebruik bij voorkeur hard loofhout zoals eik, beuk, berk en fruitbomenhout. Dit hout brandt langzaam met rustige vlammen. Naaldhout bevat meer hars, brandt sneller en geeft meer vonken.
Gebruik gedroogd hout met een vochtpercentage 4 van maximaal 20%. Hiervoor moet het hout minstens 2 jaar zijn gedroogd.
Zaag het hout op maat en klief het als het nog g is. Vers hout klieft gemakkelijker en gekloven hout droogt beter. Bewaar het hout onder een afdek waar de wind vrij spel heeft.
Gebruik geen nat hout. Nat hout geeft geen warmte omdat alle energie gaat zitten in het verdampen van vocht. Dit geeft veel rook en roetaanslag op de deur van het toestel en in de schoorsteen. De waterdamp condenseert in het toestel en kan langs naden uit het toestel lekken en zwarte vlekken op de vloer geven. De waterdamp kan ook in de schoorsteen condenseren en creosoot vormen. Creosoot is zeer brandbaar en kan schoorsteenbrand veroorzaken.

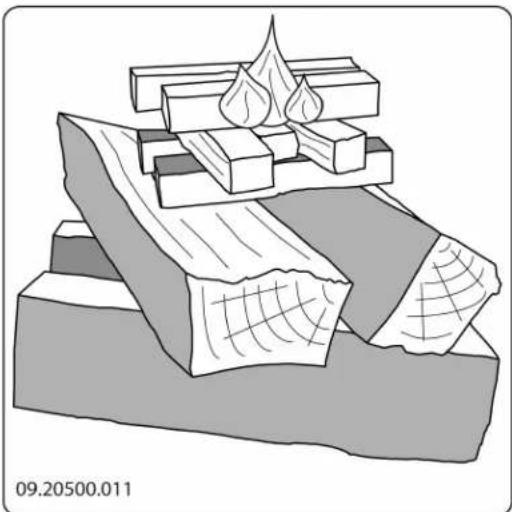

Aanmaken

U kunt controleren of de schoorsteen voldoende trek heeft door boven de vlamplaat een prop krantenpapier aan te steken. Bij een koude schoorsteen is er vaak onvoldoende trek in de schoorsteen en kan er rook in de kamer komen. Door het toestel op de hier beschreven manier aan te maken, voorkomt u dit probleem.

1. Stapel twee lagen middelgrote houtblokken kruislings op elkaar.
2. Stapel bovenop de houtblokken twee lagen aanmaakhoutjes kruislings op elkaar.
3. Leg een aanmaakblokje tussen de onderste laag aanmaakhoutjes en steek het aanmaakblokje aan volgens de instructies op de verpakking.

1. Sluit de deur van het toestel en zet de primaire luchtinlaat en de secundaire luchtinlaat van het toestel open; zie volgende figuur.

Eaat het aanmaakvuur flink doorbranden totdat het een gloeiend houtskoolbed is geworden. Hierna kunt u een volgende vulling doen en het toestel gaan regelen; zie de paragraaf "Stoken met hout".

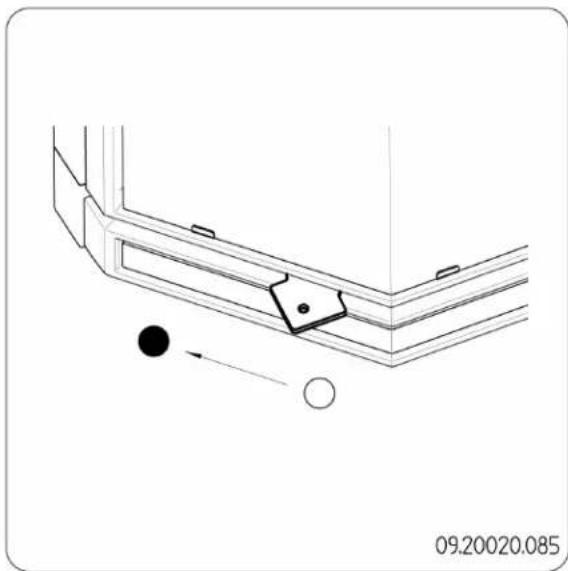

• = Dicht, luchtschuif ○ = Open, luchtschuif in in achterste positie voorste positie

De primaire luchtschuif bevindt zich aan de onderzijde van het toestel. De secundaire luchtschuif bevindt zich aan de bovenzijde.

Stoken met hout

Nadat u de instructies voor het aanmaken hebt gevolgd:

1. Open langzaam de deur van het toestel.
2. Verdeel het houtskoolbed gelijkmatig over de stookvloer.
3. Stapel enkele houtblokken op het houtskoolbed.

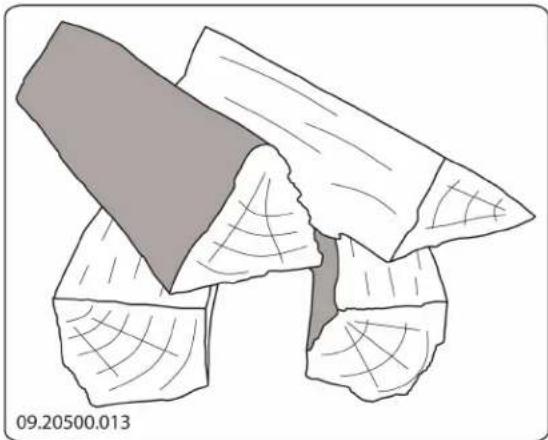

Losse stapeling

Bij een losse stapeling verbrandt het hout vlug omdat de zuurstof elk stuk hout gemakkelijk kan bereiken. Gebruik een losse stapeling als u kort wilt stoken.

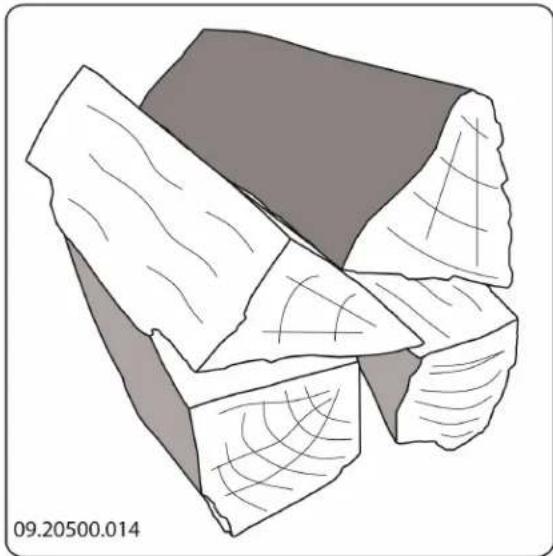

Compacte stapeling

Bij een compacte stapeling verbrandt het hout langzamer omdat de zuurstof maar enkele stukken hout kan bereiken. Gebruik een compacte stapeling als u langer wilt stoken.

1. Sluit de deur van het toestel.
2. Sluit de primaire luchtinlaat en laat de secundaire luchtinlaat open staan.

Vul het toestel voor maximaal een derde.

Regeling verbrandingslucht

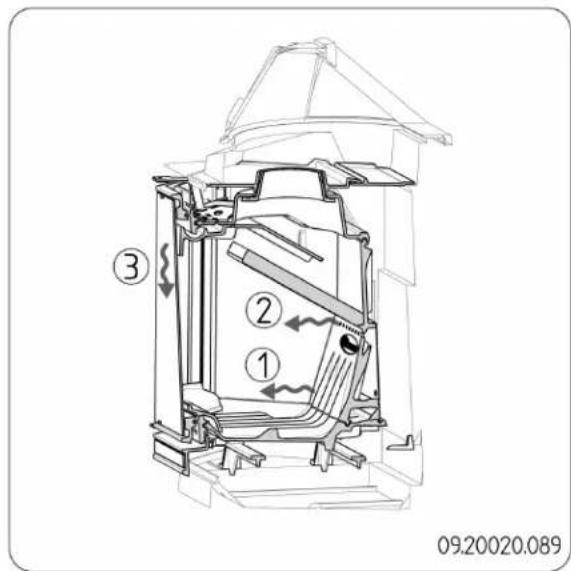

Het toestel heeft diverse voorzieningen voor de luchtregeling; zie volgende figuur.

③ ② ① 09.20020.089

De primaire luchtschuif regelt de lucht onder de brandstof (1).

De secundaire luchtschuif regelt de lucht voor het (airwash-systeem) (3).

De achterwand heeft onder de vlamplaat permanente luchtopeningen (2) die zorgen voor de naverbranding

Adviezen

Stook het toestel regelmatig flink door.

Als u langdurig op lage stand stookt, kan zich in de schoorsteen een afzetting vormen van teer en creosoot. Teer en creosoot zijn zeer brandbaar. Als de afzetting van deze stoffen groot wordt, kan bij een plotselinge hoge temperatuur een schoorsteenbrand ontstaan. Door regelmatig flink doorstoken, verdwijnen eventuele afzettingen van teer en creosoot. Daarnaast kan zich bij te laag stoken teer afzetten op de ruit en deur van het toestel. Bij een milde buitentemperatuur is het dus beter om het toestel een paar uur intens te laten branden, dan lange tijd laag te stoken.

Regel de luchttoevoer met de secundaire luchtinlaat.

De secundaire luchtinlaat belucht niet alleen het vuur maar ook het glas, zodat het glas snel vervuilt.

Zet de primaire luchtinlaat tijdelijk open als de luchttoevoer via de secundaire luchtinlaat onvoldoende is of als u het vuur wilt aanwakkeren.
▶ Regelmatig een kleine hoeveelheid houtblokken bijvullen is beter dan veel houtblokken tegelijk.

Doven van het vuur

Vul geen brandstof bij en laat de kachel gewoon uitgaan. Als een vuur wordt getemperd door de luchttoevoer te verminderen, komen schadelijke stoffen vrij. Laat daarom het vuur vanzelf uitbranden. Houd toezicht op het vuur totdat het goed is gedoofd. Als het vuur volledig is gedoofd kunnen alle luchtschuiven worden gesloten.

Ontassen

Na het stoken van hout blijft een relatief kleine hoeveelheid as over. Dit asbed is een goede isolator voor de stookbodem en geeft een betere verbranding. Laat daarom gerust een dun laagje as op de stookbodem liggen.

De luchttoevoer door de stookbodem mag echter niet worden belemmerd en er mag zich geen as ophopen achter een gietijzeren binnenplaat. Verwijder daarom regelmatig de overtollige as.

Gebruik een schepje om de assen uit het toestel te verwijderen.

Nevel en mist

Nevel en mist belemmeren de afvoer van rookgassen door de schoorsteen. Rook kan neerslaan en stankoverlast geven. Als het niet echt nodig is, kunt u bij nevel en mist beter niet stoken.

Eventuele problemen

Raadpleeg de bijlage "Diagnoseschema" om eventuele problemen bij het gebruik van het toestel op te lossen.

Onderhoud

Volg de onderhoudsinstructies in dit hoofdstuk om het niestel in goede staat te houden.

Schoorsteen

In veel landen bent u wettelijk verplicht de schoorsteen te laten controleren en onderhouden.

Aan het begin van het stookseizoen: laat de schoorsteen vegen door een erkend schoorsteenveger.

Tijdens het stookseizoen en nadat de schoorsteenGoed schoongemaakt glas neemt minder snel vuil op. lange tijd niet is gebruikt: laat de schoorsteen Ga als volgt te werk: controleren op roet.

Na afloop van het stookseizoen: sluit de schoorsteen af met een prop krantenpapier.

Schoonmaken en ander regelmatig onderhoud

Maak het toestel niet schoon wanneer het nog warm is.

Maak de buitenkant van het toestel schoon met een droge niet pluizende doek.

Na afloop van het stookseizoen kunt u de binnenkant van het toestel goed schoonmaken:

Verwijder eventueel eerst de vuurvaste binnenplaten. Zie het hoofdstuk "Installatie" voor instructies voor het verwijderen en aanbrengen v binnenplaten.

Maak eventueel de luchtaanvoerkanalen schoon.

▶ Verwijder de vlamplaat boven in het toestel en maak deze schoon.

Vuurvaste binnenplaten controleren

De vuurvaste binnenplaten zijn verbruiksonderdelen die aan slijtage onderhevig zijn. Controleer de binnenplaten regelmatig en vervang ze indien nodig

Zie het hoofdstuk "Installatie" voor instructies voor het verwijderen en aanbrengen van binnenplaten.

De isolerende vermiculite of chamotte binnenplaten kunnen haarscheuren gaan vertonen, maar dat heeft geen nadelig effect op hun werking.

Gietijzeren binnenplaten gaan lang mee als u regelmatig as verwijdert die zich mogelijk erachter ophoopt. Als opgehoopte as achter een gietijzeren plaat niet wordt verwijderd, kan

de plaat de warmte niet meer afgeven aan de omgeving en kan de plaat vervormen of scheuren.

Laat het toestel nooit branden zonder de vuurvaste binnenplaten.

Glas schoonmaken

Goed schoongemaakt glas neemt minder snel vuil op. Ga als volgt te werk:

1. Verwijder stof en loszittend roet met een droge doek.

2. Maak het glas schoon met kachelruitenreiniger:
   a. Breng kachelruitenreiniger aan op een keukenspons, wrijf het gehele glasoppervlak in en laat even inwerken.
   b. Verwijder het vuil met een vochtige doek of keukenpapier.

3. Maak het glas nogmaals schoon met een gewoon glasreinigingsproduct.

4. Wrijf het glas schoon met een droge doek of ant keukenpapier.

Gebruik geen schurende of bijtende producten om het glas schoon te maken.

an Gebruik schoonmaakhandschoenen om uw handen te beschermen.

Als het glas van het toestel is gebroken of gebarsten, moet dit glas worden vervangen voordat u het toestel opnieuw in gebruik neemt.

Voorkom dat kachelruitreiniger tussen het glas en de gietijzeren deur loopt.

Smeren

Hoewel gietijzer enigszins zelfsmerend is, moet u bewegende delen toch regelmatig smeren.

Smeer de bewegende delen (zoals geleidersystemen, scharnierpennen, grendels en luchtschuiven) met hittevast vet dat verkrijgbaar is bij de vakhandel.

Afwerklaag bijwerken

Kleine lakbeschadigingen kunt u bijwerken met een spuitbus speciaal hittebestendige lak die verkrijgbaar is bij uw leverancier.

Afdichting controleren

▶ Controleer of het afdichtingskoord van de deur nog goed afsluit. Afdichtkoord verslijt en moet tijdig worden vervangen.
▶ Controleer het toestel op luchtlekken. Kit eventuele kieren dicht met kachelkit.

Laat de kit goed uitharden voordat u het toestel aanmaakt, anders blaast het vocht in de kit op en ontstaat opnieuw een lek.

Wisselstukken Phoenix I - Phoenix II

③ ② ① 09.20020.087

Pos. Artikelnr. Omschrijving Aantal

1 03.77418.002 vuurkorf 1
2 03.77516.000 vlamplaat 1
3 03.76179.000 rookgasgeleider 1

Bijlage 1: Technische gegevens

Model Phoenix I - Phoenix II
Nominaal vermogen 9,0 kW
Schoorsteenaansluiting (diameter) 150/200 mm
Gewicht ca. 90 kg
Aanbevolen brandstof Hout
Kenmerk brandstof, max. lengte 30 cm
Massadebiet van rookgassen 8,7 g/s
Temperatuurstijging gemeten in de meetsectie	271 °C
Temperatuur gemeten aan de uitgang van het toestel	330 °C
Minimum trek	15-23 Pa
CO-emissie (13% O_2 )	0,06 %
NOx-emissie (13% Q_2 )	93 mg/Nm ^3
CnHm-emissie (13% Q_2 )	54 mg/Nm ^3
Stofemissie	23 mg/Nm ^3
Stofemissie volgens NS3058-NS3059	6,51 gr/kg
Rendement	79,3 %

Bijlage 2: Afmetingen

Phoenix I

Phoenix II

Bijlage 3: Diagnoseschema

					Probleem
●					Hout wil niet doorbranden
	●				Geeft onvoldoende warmte
		●			Rookterugslag tijdens het bijvullen
			●		Toestel brandt te hevig, niet goed regelbaar
				●	Aanslag op het glas
					mogelijke oorzaak mogelijke oplossing
●	●	●		●	Onvoldoende trek	Een koude schoorsteen creëert vaak onvoldoende trek. Volg de instructies voor het aanmaken in het hoofdstuk "Gebruik"; open een raam.
●	●	●		●	Hout te vochtig Gebruik hout met maximaal 20% vocht.
●	●	●		●	Afmetingen hout te groot	Gebruik kleine stukjesaanmaakhout. Gebruikgekloven houtblokken met een omtrek van maximaal 30 cm.
●	●	●	●	●	Stapeling hout niet correct	Stapel het hout zodanig dat er voldoende lucht tussen de houtblokken kan stromen (losse stapeling, zie "Stoken met hout").
●	●	●		●	Werking van de schoorsteen onvoldoende	Controleer of de schoorsteen aan de voorwaarden voldoet: minimaal 4 meter hoog, juiste diameter, goed geïsoleerd, gladde binnenzijde, niet te veel bochten, geen obstructies in de schoorsteen (vogelnest, te veel roetafzetting), hermetisch dicht (geen kieren).
●	●	●		●	Uitmonding van de schoorsteen niet correct	Voldoende hoog boven het dakvlak, geen obstructies in de nabijheid.
●	●	●	●	●	Instelling van de luchtinlaten niet correct	Open de luchtinlaten volledig.
●	●	●		●	Aansluiting van het toestelmet de schoorsteen niet correct	Aansluiting moet hermetisch dicht zijn.
●	●	●		●	Onderdruk in de ruimte waar het toestel is geplaatst	Zet afzuigsystemen uit.
●	●	●		●	Onvoldoende toevoer van verse lucht	Zorg voor voldoende luchttoevoer, maak desnoods gebruik van de buitenluchtaansluiting.
●	●	●		●	Ongunstige weersomstandigheden? Inversie (omgekeerde luchtstroom in de schoorsteen door hoge buitentemperatuur), extreme windsnelheden	Bij inversie is gebruik van het toestel af te raden. Plaats desnoods een trekkende kap op de schoorsteen.
		●			Tocht in de woonkamer	Voorkom tocht in de woonkamer; plaats het toestelniet in de nabijheid van een deur of verwarmingsluchtkanalen.
				●	Vlammen raken het glas	Zorg dat het hout niet te dicht tegen het glas ligt. Schuif de primaire luchtinlaat verder dicht.
			●		Toestel lekt lucht Controleer de afdichtingen van de deur en de naden van het toestel.

Index

A

Aanmaakhout 20....

Aanmaakvuur 12

Aansluiten afmetingen 18

Aansluitkraag .11....

Aansteken 12

Afdeklijst afwerking 10

Afdekplaat afdichting 8-9

Afdichting afdekplaat 8-9

Afdichtingskoord van deur.16....

Afmetingen 18

Afwerklaag, onderhoud..15....

As verwijderen 14

B

Beluchting van het vuur 14

Bijvullen van brandstof.... 14 rookterugslag.... 20

Brandstof benodigde hoeveelheid.... 14

bijvullen 13-14

geschikte 12

hout 12

ongeschikte 12

Buitenluchtaanvoer 5

C

Creosoot 14

D

Demontabele onderdelen.... 6

Deur afdichtingskoord .... 16 openen .... 6

Droge montage 8

Drogen van hout 12

G

Geschikte brandstof 12

Gewicht 17

Glas aanslag 20 schoonmaken 15

H

Hout 12 bewaren .12 drogen 12 geschikte soort 12 nat 12 wil niet doorbranden 20

Houtblokken stapelen 13

K

Kap op de schoorsteen 5

Kieren in toestel 16

L

Lak....12 Luchtinlaten....12 Luchtlek....16 Luchtregeling..13... Luchttoevoer regelen....14

M

Mist, niet stoken.... 14

N

Naaldhout....12 Nat hout....12 Nevel, niet stoken....14 Nominaal vermogen....14, 17

0

Onderdelen, demontabele.... 6 Onderhoud afdichting .16..... glas schoonmaken.... 15 schoorsteen.... 15 smeren.... 15 toestel schoonmaken.... 15 vuurvaste binnenplaten.... 15

Onderstel support .... 10 Ongeschikte brandstof.... 12 Ontassen .... 14

Openen deur 6....

Opslag van hout 12....

P

Plaatsen afmetingen .18....

Primaire luchtinlaat 12.

Problemen oplossen..14,.20....

R

Rendement 17....

Rook bij eerste gebruik .12....

Rookgas massedebiet .17....

Rookterugslag 4, 20

Ruiten aanslag 20 ..... schoonmaken .... 15

s

Schade 6

Schoonmaken glas .... 15 toestel .... 15

Schoorsteen aansluitdiameter....17 hoogte....5 onderhoud....15 voorwaarden....4

Schoorsteenbrand voorkomen 14

Schoorsteenkap 5

Secundaire luchtinlaat 12

Smeren 15

Stof-emissie 17

Stoken ....13 brandstof bijvullen.... 13-14 onvoldoende warmte.... 14, 20 toestel brandt te hevig.... 20 toestel niet goed regelbaar.... 20

Support 10

T

Teer 14

Temperatuur 17

Temperatuurstijging meetsectie .17....

Trek 17

U

Uitgaan van vuur.... 14

v

Vegen van schoorsteen 15

Ventilatie 5 vuistregel 5

Ventilatierooster 5

Verbrandingsluchtregeling 13

Verwijderen as 14

Vet voor smering.... 15

Vulhoogte van toestel 13

Vuur aanmaken .... 12 doven .... 14

Vuurvaste binnenplaten onderhoud....15 waarschuwing....11

W

Waarschuwing brandbare materialen.... 4 glas gebroken of gebarsten.... 4, 15 heet oppervlak.... 4 kachelruitreiniger.... 15 schoorsteenbrand.... 4, 12, 14 ventilatie.... 4-5 verzekeringsvoorwaarden.... 4 voorschriften.... 4 vuurvaste binnenplaten.... 11

Warmte, onvoldoende 14, 20

Weersomstandigheden, niet stoken.... 14

Table des matières

Introduction 3

Dovre nv, Nijverheidsstraat 18 B-2381 Weelde,
