| Type de produit | Nettverkslydmottaker / Internettradio |
| Marque | Soundmaster |
| Modèle | IR43DAB |
| Dimensions (L x H x P) | 430 mm x 68 mm x 303 mm |
| Poids | 3 kg |
| Alimentation | Strømadapter 5 V / 1500 mA |
| Consommation en veille | Mindre enn 1 W |
| Écran | 2,4 tommer farge TFT (320 x 240 piksler) |
| Connectivité réseau | Wi-Fi 802.11 b/g/n 2,4 GHz og Ethernet 10/100 (RJ45) |
| Cryptage Wi-Fi | WEP, WPA, WPA2 (PSK), WPS |
| Formats audio pris en charge | MP3, WMA, WAV, AAC, FLAC |
| Streaming | UPnP, DLNA |
| Radio DAB/DAB+ | Bånd III (170 - 240 MHz) |
| Radio FM | 87,5 - 108 MHz med RDS |
| Bluetooth | Ja, enhetsnavn: IR43 DAB |
| Lecture USB | Ja (USB-port foran) |
| Sorties audio | RCA stereo (linje ut), optisk SPDIF utgang, koaksial SPDIF utgang, hodetelefonkontakt 3,5 mm |
| Égaliseur | Forhåndsinnstillinger: Normal, Flat, Jazz, Rock, Film, Klassisk, Pop, Nyheter + tilpassbar |
| Fonctions supplémentaires | Alarm (2), Søvn, Tidsur (avslå), Forhåndsinnstillinger (10 per modus) |
| Télécommande | Ja, CR2025 batteri inkludert |
| Température de fonctionnement | 0 °C til 35 °C |
| Entretien et nettoyage | Rengjør med tørr klut, ikke bruk slipende eller rengjøringsmidler |
| Sécurité | Bruk kun innendørs, ikke utsett for fuktighet, ikke åpne enheten, koble fra ved tordenvær |
| Pièces détachées et réparabilité | Reparasjon kun av autorisert verksted, ingen reservedeler medfølger |
Ofte stilte spørsmål - IR43DAB Soundmaster
Brukerspørsmål om IR43DAB Soundmaster
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Lydmottaker i PDF-format gratis! Finn veiledningen din IR43DAB - Soundmaster og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. IR43DAB av merket Soundmaster.
BRUKSANVISNING IR43DAB Soundmaster
Takk for at du kjøpte denne tuneren. For at du skal fritt kunne bruke produktet og dra full ny av den overbalanserende lykken den gir deg, har vi introdusert alle funksjonene dens detaljert i denne bruksanvisningen. Les denne bruksanvisningen nøye før bruk, og oppbevar den for fremtidig oppslag.
Innholdsfortegnelse
1 Krav til nettverk......
2 Sikkerhetsinstruksjoner ....
3 Utseende og nøkkelbeskrivelser......
4 Komme i gang....
5 IR43DABs funksjoner ....
5.1 Hovedmeny ....
5.2 Systeminnstillinger ....
5.3 Internettradio ....

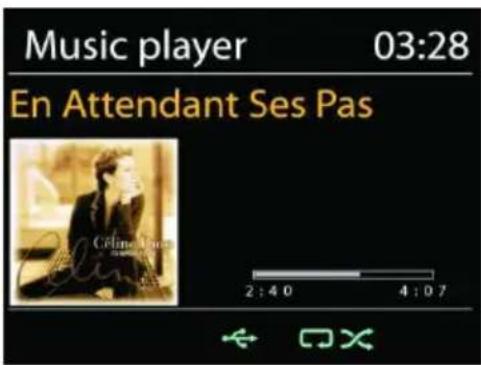

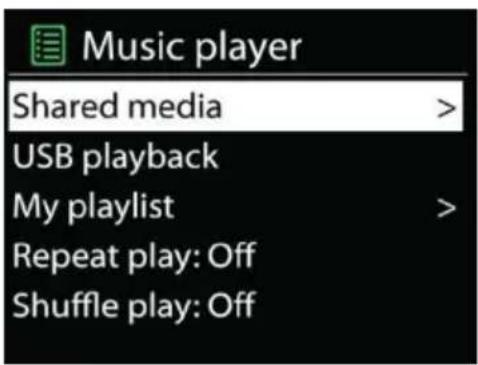

5.4 Musikkspiller ....

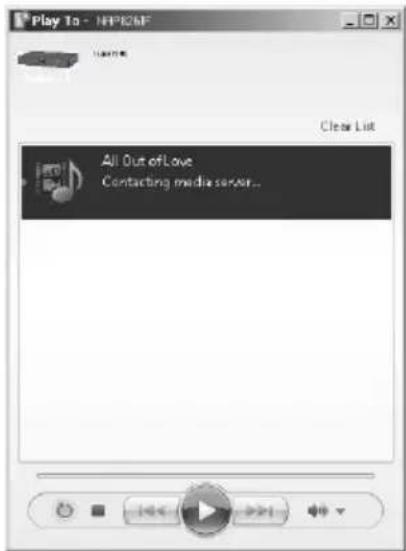

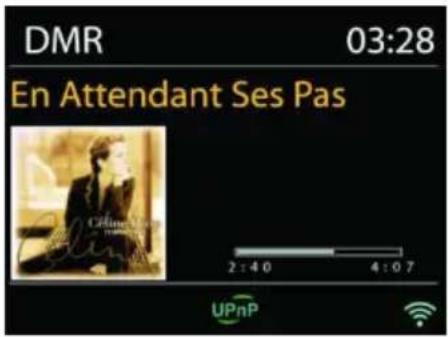

5.5 DMR (DLNA-streaming) ....

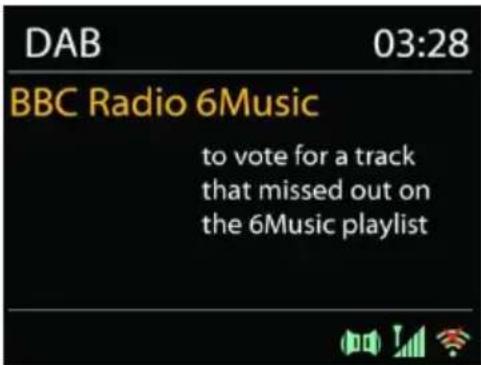

5.6 DAB

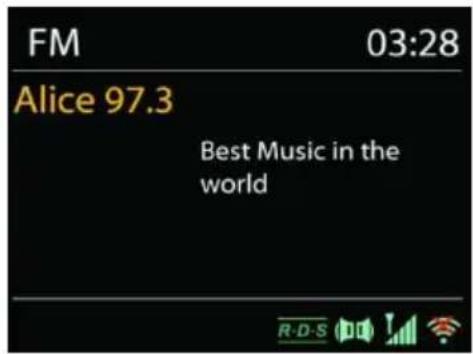

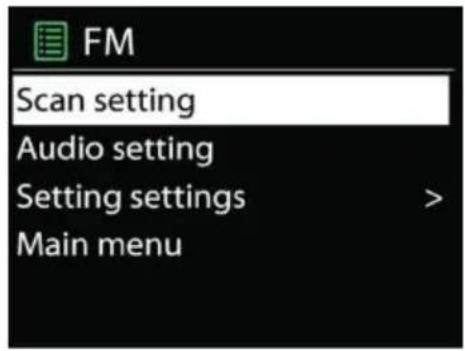

5.7 FM ....
5.8 Bluetooth
5.9 Innsovning ....
soundmaster®
M_IR43DAB / Norsk Instruksjonsmanual
5.10 Alarm ....
5.11 Ekstrafunksjoner ....
6 Feilsøking
7 Spesifikasjon ....
Brukte batterier er farlig avfall og må IKKE kastes sammen med husholdningsavfallet! Som forbruker er du juridisk forpliktet til å returnere alle batterier for miljøvennlig resirkulering – uansett hvorvidt batteriene inneholder skadelige stoffer*).
Returner batterier gratis til offentlige innsamlingspunkter i ditt lokalsamfunn eller til butikker som selger batterier av de respektive slag.
Bare returner helt utladede batterier.
*) Merket Cd = kadmium, Hg = kvikksølv, Pb = bly
1 Krav til nettverk
- En bredbåndsforbindelse i kombinasjon med kablet/trådløst aksesspunkt, ruter eller lignende nettverksenhet.
- Nettverksenheten må støtte kablet Ethernet-tilkobling (LAN) eller trådløs WiFi-tilkobling (802.11b/g/n 2,4 GHz).
- PC, nettbrett eller smarttelefon med nettverk tilkoblet. Dette nettverket må være det samme som det IR3DAB er utstyrt med.
2 Sikkerhets-, miljø- og oppsettsinstruksjoner
- Bruk enheten kun i tørre innendørsmiljøer.
- Beskytt enheten mot fuktighet.
- Ikke åpne enheten. FARE FOR ELEKTRISK ST∅T! Overlat åpning og service til kvalifisert personell.
- Kun koble denne enheten til en riktig installert og jordet stikkontakt. Kontroller at nettspenningen stemmer med spesifikasjonene på typeskiltet.
- Kontroller at nettkabelen holder seg tørr under drift. Ikke klemme eller skade strømkabelen på noen måte.
- Advarsel om frakobling av enheten: Hovedpluggen brukes som tilkobling og må derfor alltid være driftsklar.
- Støpselet brukes til frakobling og må derfor være lett tilgjengelig.
- En skadet strømkabel eller støpsel må straks byttes av et autorisert servicesenter.
• I tilfelle av lyn må du umiddelbart koble apparatet fra strømnettet.
- Barn bør være under oppsyn av foreldre når de bruker enheten.
- Kun rengjøre enheten med en tørr klut.
IKKE bruk RENGJ∅RINGSMIDLER eller SLIPENDE KLUTER!
- Ikke utsett enheten for direkte sollys eller andre varmekilder.
M\_IR43DAB / Norsk Instruksjonsmanual
• Installer enheten på et sted med god ventilasjon for å hindre varmeopphoping.
- Ikke dekk til ventilasjonsåpningene!
- Ventilasjonen må ikke hindres ved å dekke til ventilasjonsåpninger med gjenstander som aviser, duker, gardiner osv.
- Enheten må ikke utsettes for drypp eller sprut, og ingen gjenstander fylt med væske, som vaser, må plasseres på den.
- Enheten bør ikke utsettes for direkte sollys, svært høye eller lave temperaturer, fuktighet, vibrasjoner eller støvete omgivelser.
- Aldri forsøk å sette inn ledninger, stifter eller andre slike gjenstander i hullene eller åpningene på enheten.
• Installer enheten på et sikkert og vibrasjonsfritt sted.
- Ingen åpen flamme, som tente stearinlys, bør settes på apparatet.
- Installer enheten så langt unna som mulig fra datamaskiner og enheter som utstråler mikrobølger, ellers kan radiomottak bli forstyrret.
- Ikke åpne eller reparere huset. Det er utrygt å gjøre det og garantien vil bli ugyldig. Reparasjoner må bare utføres av autorisert servicepersonell/kundesenter.
- Bare bruk kvikksølv- og kadmiumfrie batterier.
- Batteriene må ikke utsettes for sterk varme, som sol, ild eller lignende.
- Brukte batterier er farlig avfall og må IKKE kastes sammen med husholdningsavfallet! Returner batterier til forhandleren eller innsamlingspunkter i ditt lokalsamfunn.
- Hold batteriene unna barn. Barn kan svelge batterier. Kontakt lege umiddelbart hvis et batteri svelges.
- Sjekk batteriene regelmessig for å unngå batterilekkasje.

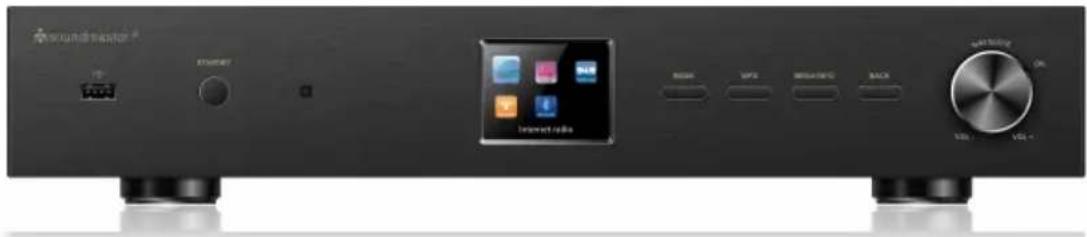

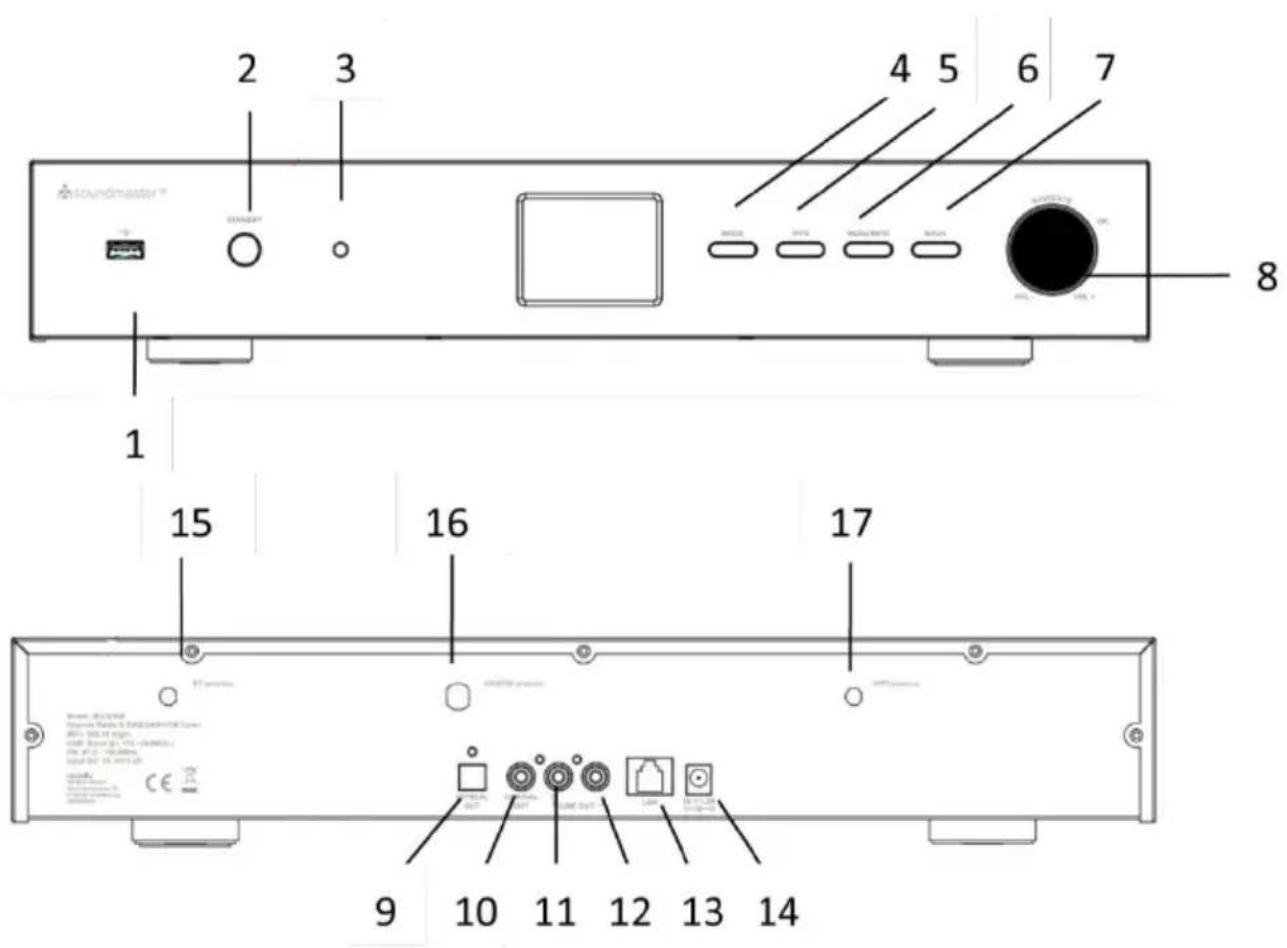

3 Utseende og nøkkelbeskrivelser
Nr. Beskrivelse
Funksjoner
| 1 | USB-jakke | USB-Avspilling og lagring |
| 2 | Standby-knapp | Grunnleggende bruk |
M_IR43DAB / Norsk Instruksjonsmanual
| 3 | LED-lys for fjernkontrollsignaler | Indikasjon |
| 4 | MODUS-KNAPP | Grunnleggende bruk |
| 5 | WPS-knappen | Grunnleggende bruk |
| 6 | Meny-/Info-knapp | Grunnleggende bruk |
| 7 | Tilbakeknapp | Grunnleggende bruk |
| 8 | Hjul | Volum/FM-søk/velg |
| 9 | Optisk utgang | SPDIF optisk digital utgang |
| 10 | Koaksial utgang | SPDIF koaksial digital utgang |
| 11 | Linje ut-H | 3,5 mm utgang for høyttalertilkobling – høyre kanal |
| 12 | Linje ut-V | 3,5 mm utgang for høyttalertilkobling – venstre kanal |
| 13 | LAN-port | Ethernet-tilkobling |
| 14 | Strøminngang | Strømtilførsel |
| 15 | Bluetooth-antenne | Forbedrer Bluetooth-mottak |
| 16 | FM/DAB-antenne | Forbedrer DAB/FM-mottak |
| 17 | Wifi-antenne | Forbedrer WiFi-signal |

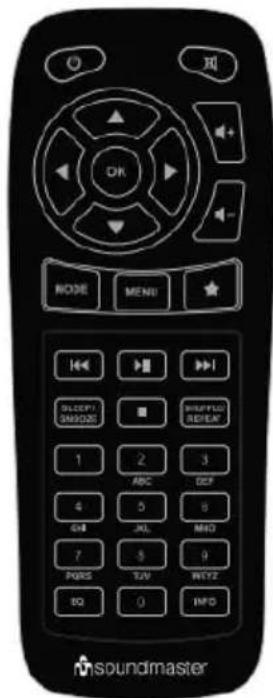

Fjernkontroll
Forsiktig: Det finnes en risiko for eksplosjon hvis batteri skiftes ut med et annet av feil type.
Kast brukte batterier i henhold til instruksene.
4 Komme i gang
Koble så RCA-lydkablene til linje ut-kontakten til IR43DAB og din høyttaler.
Koble så strømforsyningen til baksiden av IR43DAB og plugg den andre enden i en stikkontakt.
(Skru på din egen høyttaler hvis du trenger lyd ut.)
Gjøre klar nettverksmiljøet
- For kablet Ethernet
Bruk en Ethernet-kabel (RJ45-plugg) til å koble LAN-portene på IR43DAB til din nettverksenhet. Sjekk om lysindikatorene på nettverksenheten lyser som de skal.
• For trådløst nettverk
Påse at du har satt opp det trådløse nettverket, og at du har WEP-, WPA- eller WPA2-passordet for å aktivere tilkoblingen.
Du kan også bruke WPS (WiFi Protected Setup)-funksjonen for enkel sammenkobling av nettverksenhet og IR43DAB. Sjekk om lysindikatorene på nettverksenheten lyser som de skal.
Ved første gangs bruk spør systemet om du vil starte oppsettsveiviseren. Velg YES for å fortsette oppsettet. Detaljer om oppsettsveiviseren finner du i kapittel 5.2.1 nedenfor. Etter å ha valgt NO, spør den neste skjermen om du vil kjøre oppsettsveiviseren neste gang IR43DAB startes.
IR43DAB vil automatisk koble seg til nettverket som var stilt inn før strømmen til internettradioen ble skrudd på igjen. Hvis du vil bytte nettverk, går du til System Setting for å konfigurere korresponderende tilkobling. Se kapitlene 5.2.1 og 5.2.3.
Trykk på på fjernkontrollen eller trykk Standby på produktet for å gå inn i standby-modus. Tid, dato og eventuelle aktive alarmer vises på skjermen. Trykk deretter på på fjernkontrollen eller trykk Standby på produktet for å fortsette:


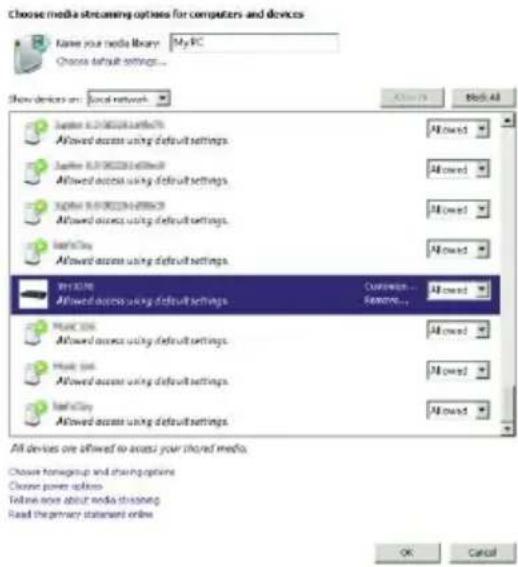

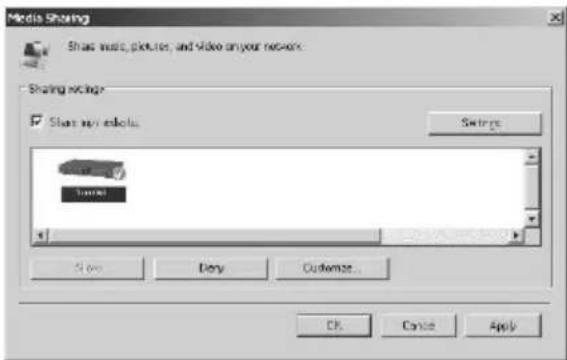

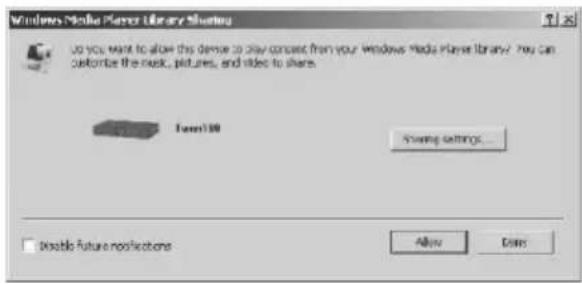

Musikkdeling fra PC
- For å dele musikkfiler fra PC-en, gjøres følgende steg på PC-en:
- Koble datamaskinen til nettverket.
- Påse at IR43DAB er skrudd på og koblet til samme nettverk.

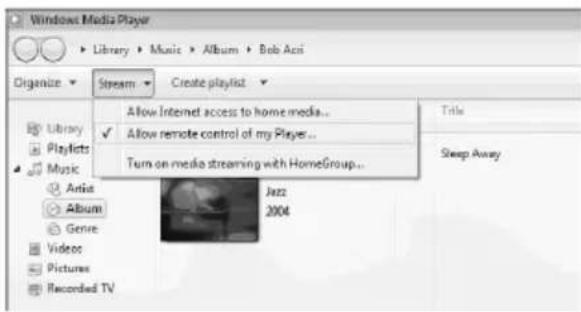

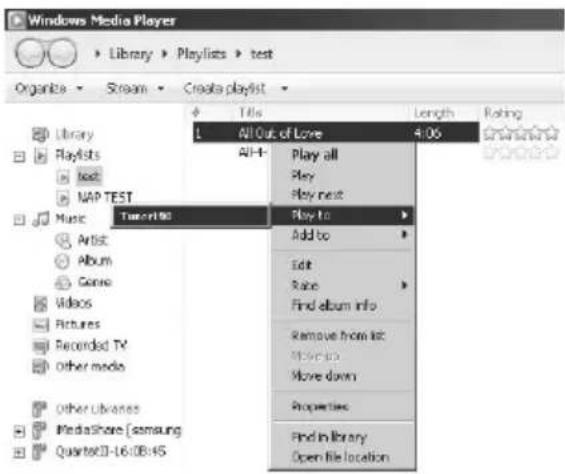

- Åpne Windows Media Player på datamaskinen (11 eller senere). Alternativt, kan andre plattformer eller servere som Windows Media Connection kan brukes.
- Lar deg dele media til IR43DAB, med valget «Media stream+».
- Legg til lydfilene og mappene du vil dele med IR43DAB til mediebiblioteket.
5 IR43DABs funksjoner

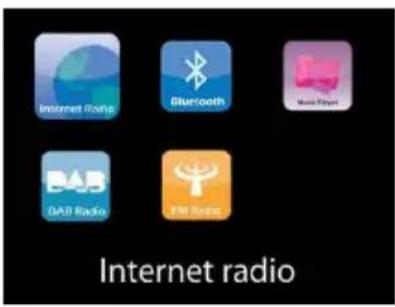

5.1 Hovedmeny
I hovedmenyen kan du velge følgende moduser: Internettradio, Bluetooth, mediaspiller, DAB, FM, innsovning og alarm
5.2.1 Oppsettsveiviser
Velg språk etter ønske
Klokkeslett/Dato
M\_IR43DAB / Norsk Instruksjonsmanual
Visningsformat
Velg 12-timers eller 24-timers tidsformat.
Automatisk oppdatering
Tid og data kan oppdateres manuelt eller automatisk fra DAB, FM eller nettverk.
Automatisk oppdatering fungerer med data sendt over DAB, FM eller internett. Klokken oppdateres bare när den er i samsvarende modus, så det anbefales å bruk en modus du ofte bruker.
DAB og FM har tidssignaler inkludert i radiokringkastingen. Nettverket bruker et tidssignal sendt fra nettradiportalen når den er i nettverkstilkoblet modus.
Tidssone/dagslys
Stille inn tidssone. Hvis landet ditt bruker sommertid og sommertiden er aktiv, skrus valget for sommertid på.
Manuell oppdatering
Hvis du ikke velger en oppdatering, vil veiviseren be deg om å stille inn tid og dato manuelt. Dato og tid vises som dd-mm-åååå og tt:mm.
Den aktive verdien blinker. Juster hver verdi med navigasjonshjulet eller
/ på fjernkontrollen. Når den nye verdien er valgt, trykker du for å fortsette innstilling av neste verdi.
Nettverk
Wlan-region
Velg Wlan-regionen for å få optimal Wlan-tilkobling: Det meste av Europa
Søke etter nettverket
IR43DAB er kompatibel med alle vanlig nettverksprotokoller og krypteringsmetoder. Den søker etter tilgjengelige nettverk og gir en liste slik at du kan velge.
Det vil være hint angående typen nettverk – hvis du plugger inn LAN-kabelen, vil det vise ett [kablet] nettverk; hvis din nettverksenhet støtter WPS-funksjonen, vil den vise [WPS] før SSID
soundmaster®
M_IR43DAB / Norsk Instruksjonsmanual
For trådløs tilkobling, vil du bli bedt om å legge inn kryptering i neste trinn.

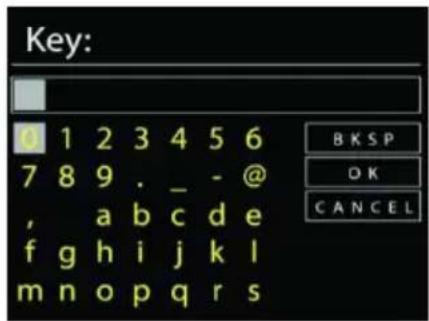

Standard kryptert nettverk
Det er tre valg som er tilgjengelig ved å bla navigasjonshjulet før de første tegnene – Backspace OK og Cancel (avbryt).

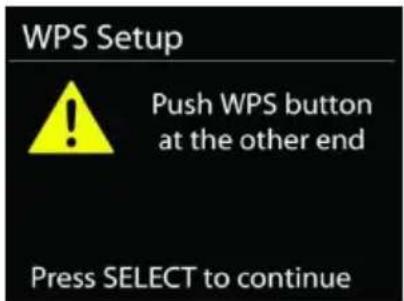

WPS-kryptert nettverk
WPS-krypterte nettverk identifiseres av WPS på starten av nettverksnavnet når IR43DAB søker etter tilgjengelig AP. Bruk en av de følgende tilkoblingsmetodene:
Det er en WPS-tast på enheten.
Trykk knappen
IR43DAB ber deg om å trykke på tilkoblingsknappen på ruteren. Den søker deretter etter et klart trykk for å tilkoble-nettverk og kobler seg til.

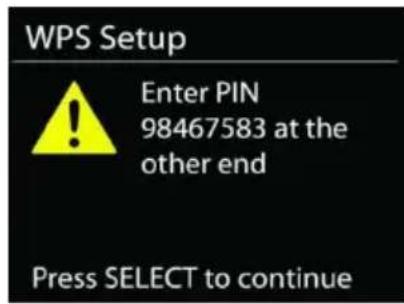

Pin
IR43DAB genererer et 8-sifret kodenummer som du legger inn i den trådløse ruteren, aksesspunktet eller en ekstern registrator.
Legg inn nøkkelen som for et standard kryptert nettverk.
For mer informasjon om oppsett av et WPS-kryptert nettverk, vises det til instruksjonene til din WPS-ruter.

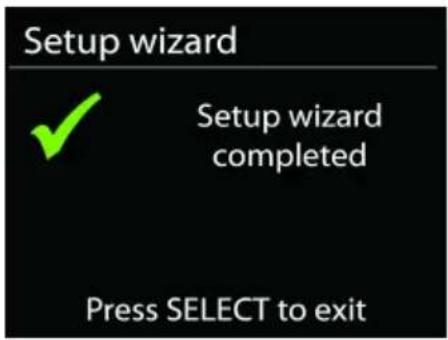

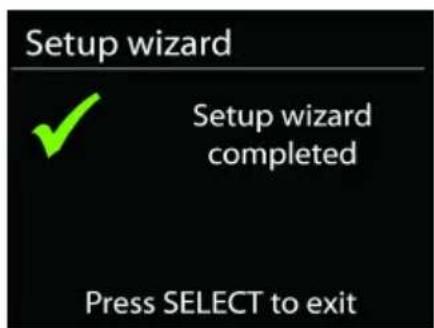

Fullgjøring
IR43DAB prøver å koble til det valgte nettverket.
Den vil vise at den er tilkoblet hvis oppsettet var vellykket. Hvis tilkoblingen mislykkes, går IR43DAB tilbake til et tidligere skjermbilde for å prøve igjen.
M_IR43DAB / Norsk Instruksjonsmanual
Trykk for å gå ut av oppsettsveiviseren.

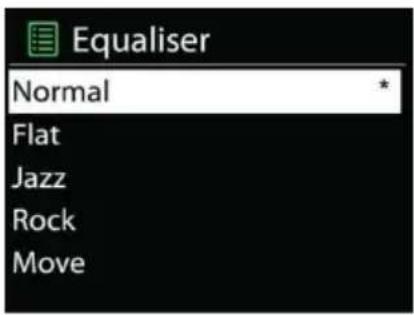

5.2.2 Equaliser
En brukerdefinert innstilling er tilgjengelig, du kan lage din egen EQ med egendefinert bass, diskant og loudness.
Trykk på på fjernkontrollen for å raskt gå inn i equaliser-menyen.
5.2.3 Nettverk
- Nettverksveiviser
soundmaster®
M\_IR43DAB / Norsk Instruksjonsmanual
Legg inn for å søke etter AP SSID, og legg deretter inn WEP/WPA-nøkkelen eller velg Push Button (Trykk knapp)/Pin/Skip WPS (hopp over WPS) for å koble til det trådløse nettverket.
• PBC Wlan-oppsett
Trykknappkonfigurasjon, det er for å koble til AP-en som støtter beskyttet Wi-Fi-oppsett (WPS).
- Vis innstillinger
Vis informasjonen om nettverket som nå er tilkoblet: Aktiv tilkobling, MAC-adresse, Wlan-region, DHCP, SSID, IP-adresse, Subnetmaske, Gateway og Primær DNS.
- Wlan-region
Velg Wlan-regionen for å få optimal Wlan-tilkobling: Canada, Spania, Frankrike, Japan, Singapore, Australia, og Sør-Korea.
• Manuelle innstillinger
Velg kablet eller trådløs nettverkstilkobling og aktiver eller deaktiver DHCP.
- Nettverksprofil
IR43DAB husker på de fire siste trådløse nettverkene det har vært tilkoblet, og vil automatisk prøve å koble seg til det av dem den finner.
Herfra kan du se en liste over registrerte nettverk. Du kan slette uønskede nettverk ved å vri d trykke på og deretter velge YES for å bekrefte slettingen.

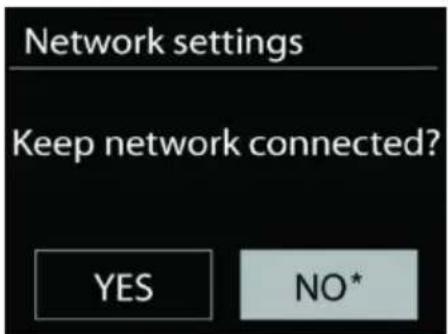

• Hold nettverket tilkoblet
5.2.4 Klokkeslett/Dato
Still inn tiden manuelt eller velg automatisk oppdatering, av tidsformat, tidssone og sommertid.
5.2.5 Språk
Standardspråk er tysk. Endre det etter ønske.
5.2.6 Nullstilling til fabrikkinnstilling
En nullstilling til fabrikkinnstillinger nullstiller alle brukerinnstillinger til standardverdiene, slik at tid og dato, nettverkskonfigurasjon og forhåndsinnstillinger blir slettet. Men den nåværende programvaren til IR43DAB bevares, det samme gjelder registreringen med nettradioportalen. Nettradiofavoritter blir derfor værende med mindre du registrerer IR43DAB på nytt med en annen konto på portalnettstedet.
5.2.7 Programvareoppdatering
Fra tid til annen kan programvareoppdateringer gjøres med feilretting og/eller tilleggsfunksjoner. Du kan enten sjekke manuelt eller velge at IR43DAB periodisk sjekker automatisk (dette er standard). Hvis nyere programvare oppdages, vil du bli spurt om du vil fortsette og oppdatere. Hvis du samtykker, vil den nye programvaren lastes ned og installeres. Ved en programvareoppdatering beholdes alle brukerinnstillinger.
MERK: Før du starter en programvareoppdatering må du påse at IR43DAB plugges inn i en stabil strømkilde. Hvis du kobler fra strømmen i løpet av en oppdatering, kan det permanent skade enheten.
5.2.8 Info
Visning av fastvareversjon og radio-ID.
5.2.9 Bakgrunnsbelysning
Du kan endre bakgrunnslyset til ethvert miljø (strøm på eller standby) til Høy, Medium eller Lav. Og juster displayets tidsavbrudd for når radioen går over til standby-baklys når den har ikke har blitt styrt.
5.3 Internettradio
IR43DAB kan spille av tusenvis av radiokanaler og podcaster fra hele verden med en bredbändstilkobling.
Når du velger internettradio kontakter IR43DAB nettradiportalen Frontier Silicon (som støttes av v-tuner) for å få en liste over kanaler.
Med denne knappen kan du lagre en favorittkanal fra enten DAB eller FM.

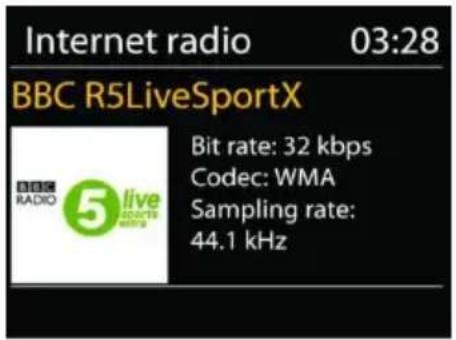

soundmaster®
M_IR43DAB / Norsk Instruksjonsmanual

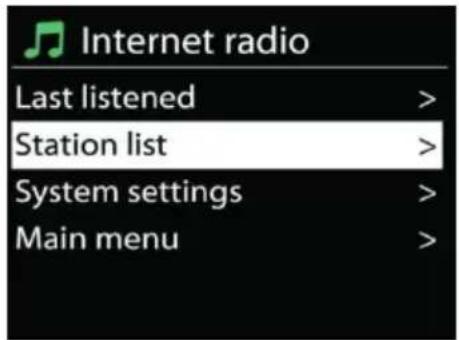

Hvis du allerede lytter til en nettradiostasjon, kan du trykke på tilbakeknappen eller på fjernkontrollen for å raskt gå tilbake til forrige menyelement i stedet MENU for å gå til förs meny til nettradiomodus.
Når nettradiomodus begynner igjen, vil kanalen det ble lyttet til sist velges. For å velge en annen nylig brukt kanal, går du her for å velge den gitte kanalen. De sist brukte kanalene vises øverst i listen.

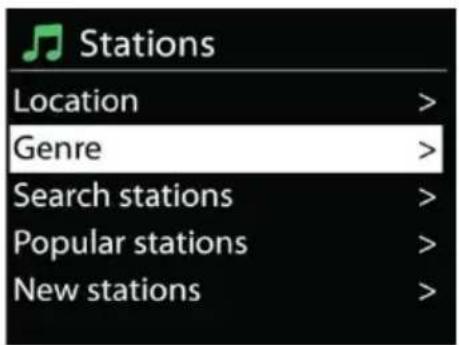

5.3.2 Kanalliste
Bla gjennom nettkanaler organisert i forskjellige kategorier, sted, sjanger, populære og nye. Du kan også finne en kanal ved å søke etter nøkkelord.
5.3.3 Favoritter
Favoritter lagres på nettportalen, og er tilgjengelig gjennom alle nettradioer registrert på samme konto. Før favoritter kan brukes, må radioen registreres med nettradioportalen.

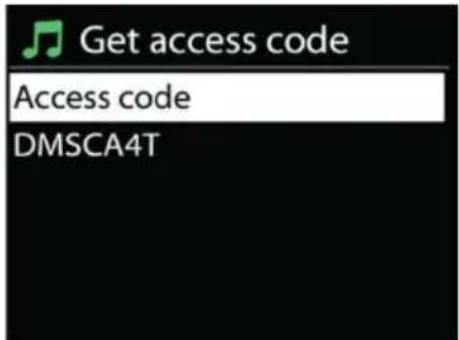

For å registrere IR43DAB, velger du Station list > Help > Get access code først for å få en unik portaltilgangskode for din radio. (Portaltilgangskoden må ikke forveksles med Radio-ID fra systeminnstillinger.
Hvis dette er første besøk på portalen, registrerer du deg for en ny konto og legger inn følgende informasjon:
○ tilgangskode,
○ din e-postadresse,
○ passord,
○ radiomodell.
Hvis du allerede har en konto og vil legge til en radio, logger du deg inn på din konti og velger My preferences > Add another Wi-Fi radio.
M\_IR43DAB / Norsk Instruksjonsmanual
Når din radio er registrert på portalen, kan du umiddelbart bruker funksjonene nettradiofavoritter og tillagte kanaler.
For å lagre en kanal som spilles av nå som favoritt, trykker og holder du til displayet viser "Favourite added". Kanalen vises i standardfavorittlisten stasjoner.
5.3.4 Mine tillagte kanaler
Selv om nettradiportalen har tusenvis av kanaler, ønsker du kanskje å lytte til kanaler som ikke er i listen. Du kan legge til din egen via portalen.
5.3.5 Forhåndsinnstillinger
For å lagre en forhåndsinnstilling på netradioen, trykker og holder du til displayet viser skjermen for lagring av forhåndsinnstilling. Velg en av de 10 forhåndsinnstillingene for å lagre gjeldende kanal.
For å velge en forhåndsinnstilling, trykker du kort på fjernkontrollen, og velger en av de oppgitte forhåndsinnstilte kanalene. Skjermen vil vise n (1, 2 osv) nederst til høyre.
Du kan lagre/hente frem opptil 10 av favorittstasjonene dine fra minnet. Dette gjør det raskt og enkelt å få tilgang til favorittstasjoner 1-0 ved å bruke tallknappene på fjernkontrollen.
5.3.6 Now playing-informasjon
Når kanalen spilles av, viser skjermen navn og beskrivelse. For å se mer informasjon, trykker du på MENU/INFO på enheten eller INFO på fjernkontrollen.
Hver gang du trykker på MENU/INFO på enheten eller INFO på fjernkontrollen, vises ny informasjon, henholdsvis navn og beskrivelse, sjanger/sted, pålitelighet, codec/samplingsrate, avspillingsrate og dagens dato.
5.4 Musikkspiller
Musikkspillermodus lar deg spille lydfiler i formatene MP3, WMA, WAV, AAC eller FLAC som er lagret på en datamaskin eller på lokalnettverket.
Du kan bruke eller for å spille av forrige eller neste spor, trykk og hold for å spole frem eller tilbake.

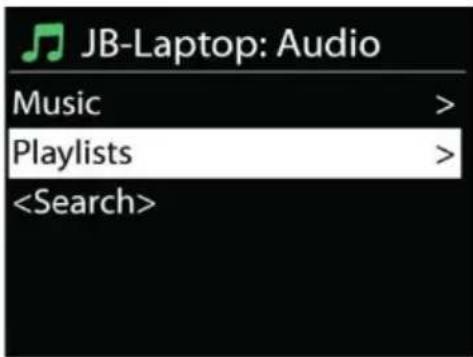

5.4.1 Delte medier
Heretter genereres menyene fra den delte mediaserveren. Den første menyen viser en liste over mediatyper, for eksempel musikk, video, bilder og spillelister. IR43DAB kan bare spille musikk og spillelister.
M_IR43DAB / Norsk Instruksjonsmanual
Det er også en søkefunksjon som finner spor på en måte som ligner på nettradiosøk.
Fra musikk, er det flere måter å velge spor på, inkludert sjanger, artist, album, komponist og vurdering.


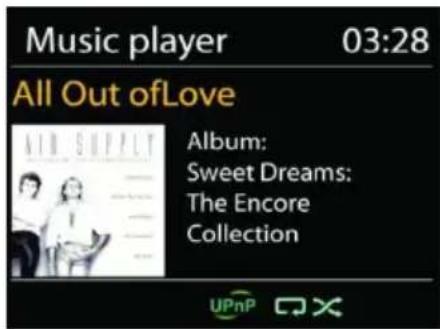

Music player 03:28 All Out of Love Album: Sweet Dreams: The Encore Collection UPnP CXXNår du har funnet et spor du vil spille av, trykker du . Et kort trykk spiller av sporet umiddelbart.
5.4.2 USB-avspilling
Heretter genereres menyene fra mappene på USB-enheten. Bla gjennom mappene med navigasjonshjulet og tilbakeknappen, eller retningsknappene på fjernkontrollen. Displayet viser mappe og mappenavn (ikke nødvendigvis spornavn).
Når du har funnet et spor du vil spille av, trykker du på navigasjonshjulet på enheten eller trykker på OK på fjernkontrollen.
5.4.3 USB-lading
For iOS-enheter (f.eks. iPhone): Det er ikke mulig å lade mens du bruker standby- eller musikkspillermodus.
For Android-enheter: Det er ikke mulig å lade mens du bruker standby-modus.
Lar deg spille av gjentatte spor eller spille av i tilfeldig rekkefølge.
5.4.5 Now playing-informasjon
Når et spor spilles av, viser skjermen spor og artist (UPnP). Det er også en fremgangsindikator med figurer for påløpt og total sportid. På bunnen av skjermen indikerer et ikon UPnP avhengig av kilden. Trykk på for å se mer informasjon.
Hver gang du trykker, ViP et nytt sett informasjon vises etter tur:
UPnP: spor/artist/fremgang/sportider, album, codec/samplingsrate, avspillingsbuffer og dagens dato.
5.5 DMR (DLNA-streaming)
Du kan dele musikkfiler fra PC, Android-mobil eller -nettbrett, og direkte bruke PC, Android-mobil, nettbrett eller iPhone/iPad for å kontrollere avspilling på IR43DAB. Det kalles simpelthen DLNA-streaming.
Systemkravene til en PC for DLNA er Windows 7 og Windows Media Player 12. Sett opp som følger:
Først deler du mediet på din PC til IR43DAB.
M_IR43DAB / Norsk Instruksjonsmanual
Høyreklikk på musikk i biblioteket og velg Spill til IR43DAB.
M_IR43DAB / Norsk Instruksjonsmanual
En boks med musikkavspilling for streaming vises.

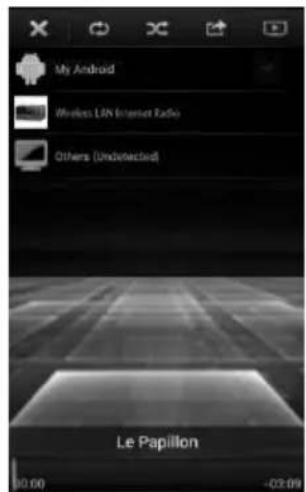

Du kan søke (med nøkkelord: DLNA) og installer hvilken som helst DLNA-app fra Google Play eller Apple Store, avhengig av om du bruker Android-mobil/-nettbrett eller iPhone/iPad.
Det forelås å bruke iMediaShare på Android-mobil/-nettbrett eller iPhone/iPad.
Prosedyrer for å spille delt musikk på appen er som følgende:
- Velg IR43DAB som spiller.
- Velg musikkserver og velg musikk.
MERK: Noen apper støtter kanskje ikke musikk-streaming fra iPhone/iPod, men iPhone/iPod kan likevel brukes til å kontrollere musikk-streaming fra andre servere.
Noen apper muliggjør avspilling av musikk til flere spillere samtidig.
Noen apper kan opprette en spilleliste hvis du velger flere sanger.
Les bruksanvisningen til programvaren eller appen du bruker for DLNA-streaming om nødvendig.
5.6 DAB
DAB-modus mottar DAB/DAB+ digital radio og viser informasjon om kanal, stream og sangen som spilles.

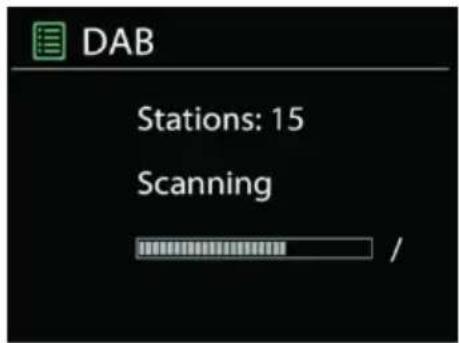

5.6.1 Søke etter kanaler
Første gang du velger DAB radiomodus, eller hvis kanallisten er tom, vil IR43DAB automatisk utføre et fullt søk for å se hvilke kanaler som er tilgjengelig. Du må muligens måtte starte et søk manuelt for å oppdatere kanallisten for én av følgende grunner:
○ Tilgjengelige kanaler endres fra tid til annen.
- Hvis mottaket ikke var bra for det opprinnelige søket, kan det resultere i en tom eller ufullstendig liste over tilgjengelige kanaler.
- Hvis du har dårlig mottak av noen kanaler (burbling), vil du muligens bare ha en liste med bra signalstyrke.
Velg Full scan for å starte et manuelt søk. Velg Local scan for å bare søke etter kanal med god signalstyrke.
Når søket er fullført, viser radioen en liste over tilgjengelige kanaler.
For å fjerne kanaler som er i listen men ikke tilgjengelig, velger du Prune invalid.
Vri navigasjonshjulet for å se en liste over kanaler og trykk på for å velge. Når en kanal er valgt, spilles kanalen av, og skjermen viser informasjon om kanal, spor eller show som sendes.
5.6.2 Forhåndsinnstillinger
For å lagre en forhåndsinnstilling for DAB, trykker og holder du til displayet viser skjermen for lagring av forhåndsinnstilling. Velg en av de 10 forhåndsinnstillingene for å lagre gjeldende kanal.
For å velge en forhåndsinnstilling, trykker du kort på fjernkontrollen, og velger en av de oppgitte forhåndsinnstilte kanalene. Skjermen vil vise n (1, 2 osv) nederst til høyre.
Du kan lagre/hente frem opptil 10 av favorittstasjonene dine fra minnet. Dette gjør det raskt og enkelt å få tilgang til favorittstasjoner 1-0 ved å bruke tallknappene på fjernkontrollen.
5.6.3 Now playing-informasjon
Når streamen spilles av, viser skjermen navn og DLS (Dynamic Label Segment)-informasjon fra kanalen, med sanntidsinformasjon som programnavn, sportittel og kontaktdetaljer. Stereokringkastinger vises med et ikon øverst på skjermen. For å se mer informasjon, trykker du på MENU/INFO på enheten eller INFO på fjernkontrollen.
Hver gang du trykker på MENU/INFO på enheten eller INFO på fjernkontrollen, vises ny informasjon, henholdsvis DLS-tekst, programtype, navn/frekvens til ensemble, signalstyrke/feilrate bitrate/codec/samplingsrate og dagens dato.
5.6.4 Innstillinger
Hvis du hører på musikk med bredt dynamisk område i et støyete miljø, vil du kanskje komprimere det dynamiske lydområdet. Dette gjør at stille lyder høres høyere ut, og høye lyder høres stillere ut. Du kan endre DRC til av, lav eller høy.
- Kanalrekkefølge
Ensemble gir en liste over kanaler som sendes sammen på på samme ensemble. Gyldig viser gyldige kanaler først, i alfanumerisk rekkefølge, deretter kanaler som ikke sender noe.
5.7 FM
FM-radiomodus mottar analog radio fra FM-båndet og viser RDS (Radio Data System)-informasjon om kanalen og hvor den kringkastes.
For å finne en kanal, trykker du OKFrekvensvisninger starter å kjøre når IR43DAB søker gjennom FM-båndet. Alternativt, kan du søke opp eller ned ved å trykke og holde knappene <-eller -> eller søk manuelt med raske trykk, eller ved å vri på navigasjonshjulet.
5.7.1 Forhåndsinnstilling
For å lagre en forhåndsinnstilling for FM, trykker og holder du til displayet viser skjermen for lagring av forhåndsinnstilling. Velg en av de 10 forhåndsinnstillingene for å lagre gjeldende kanal.
For å velge en forhåndsinnstilling, trykker du kort på fjernkontrollen, og velger en av de oppgitte forhåndsinnstilte kanalene. Skjermen vil vise n (1, 2 osv) nederst til høyre.
Du kan lagre/hente frem opptil 10 av favorittstasjonene dine fra minnet. Dette gjør det raskt og enkelt å få tilgang til favorittstasjoner 1-0 ved å bruke tallknappene på fjernkontrollen.
5.7.2 Now playing-informasjon
Når streamen spilles av, viser skjermen frekvens, eller hvis RDS-informasjon er tilgjengelig, vises kanalens navn og eventuelt annen rds-informasjon som programnavn, sportittel og kontaktdetaljer. Hvis det ikke er noe informasjon tilgjengelig, vises bare frekvensen. Stereokringkastinger vises med et ikon øverst på skjermen. For å se mer informasjon om kringkastingen, trykker du på MENU/INFO på enheten eller INFO på fjernkontrollen.
Hver gang du trykker på MENU/INFO på enheten eller INFO på fjernkontrollen, vises ny informasjon, henholdsvis RDS-tekst, mer RDS-tekst (kanal/programtype), frekvens og dagens dato.
5.7.3 Innstillinger
Søk i innstillinger / velg FM først, den vil gå til en spesifikk kanal som spilles av. Trykk deretter på «Meny» på produktet for å få ovenstående tabell.
Som standard stopper FM-søk på enhver tilgjengelige kanal. Dette kan føre til et dårlig signal-/støyforhold (susing) fra svake kanaler. For å endre søkeinnstillinger slik at de bare stopper på kanaler med god signalstyrke, velger du Yes etter å ha valgt Strong station only.
Lydinstillinger
Alle stereokanaler gjengis i stereo. For svake kanaler kan det føre til et dårlig signal-/støyforhold (susing). For å spille av svake kanaler i mono, velger du FM weak reception: Listen in mono only og deretter YES.
5.8 Bluetooth
Når du velger Bluetooth-modus, går enheten inn i paringsmodus, og BT-ikonet nederst på skjermen vil blinke. Skru på smarttelefonen, nettbrettet eller andre Bluetooth-enheter for å søke etter enheten. Paringsnavnet for Bluetooth er «IR43 DAB».
Hvis paringen er vellykket, vil Bluetooth-indikatoren lyse og slutte å blinke.
For å utløse BT-paring, skru av eller oppheve paringen med smarttelefon, nettbrett eller andre Bluetooth-enheter.
5.9 Innsovning
For å stille inn innsovningstimer, velger du Sleep i hovedmenyen eller trykker på SLEEP/SNOOZE på fjernkontrollen. Velg fra Sleep OFF, 15 MINS, 30 MINS, 45 MINS eller 60 MINS.
Når du velger en innsovningstimer, går systemet tilbake til hovedmenyen. Trykk på MENU/INFO på enheten eller MENU på fjernkontrollen for å gå tilbake til spiller nå-skjermbildet.

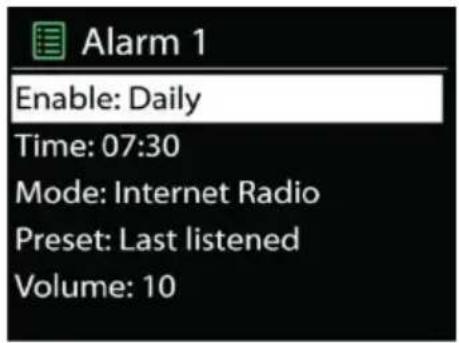

5.10 Alarm
Det er to allsidige alarmer med slumrefunksjon, og en innsovningfunksjon forå skru av systemet etter en valgt periode. Hver alarm kan stilles inn til å starte i en gitt modus.
Velg alarmer i hovedmenyen til å stille inn eller endre en alarm.
For å aktivere de nye innstillingene, blar du nedover og velger Lagre.
Skjermen viser aktive alarmer med et ikon nederst til venstre.
Til valgt tid vil alarmen lyde. For å midlertidig slå av lyden, trykker du på en knapp p enheten eller SLEEP/SNOOZE på fjernkontrollen. Du kan endre slumreperioden. Radioen går tilbake til standby for valgt periode, og ikonet for avslått alarm blinker.
5.11 Ekstrafunksjoner
5.11.1 RCA analog stereo ut-kontakt
Lar deg koble den medfølgende RCA-lydkabelen fra din IR43DAB til ditt eget stereoanlegg for å forbedre lyden.
5.11.2 Koaks ut-kontakt
Lar deg koble en koaksialkabel fra enheten til ditt eget stereoanlegg for å forbedre lyden.
5.11.3 SPDIF ut-kontakt
Lar deg koble en optisk kabel fra enheten til ditt eget stereoanlegg for å forbedre lyden.
6 Feilsøking
| Feil | Løsning |
| Enheten skrur seg ikke på. | Påse at strømadapteret sitter ordentlig i. |
| Ingen lyd. | 1. Skru på lyden, den kan være dempet.2. ∅k volumet.3. Trekk ut eventuelle tilkoblede hodetelefoner eller høyttalere fra utgangen. |
| Ingen internettilkobling kan opprettes. | 1. Sjekk LAN-kabelen eller WLAN-funksjonen.2. Legg inn en IP-adresse på enheten.3. Aktiver DHCP-funksjonen på ruteren, og koble til enheten igjen.4. En brannmur er aktiv på nettverket – still inn det aktuelle programmet slik at tilgang er mu5. Start ruteren på nytt |
| WiFi-tilkoblingen kan ikke opprettes. | 1. Kontroller tilgjengeligheten til WLAN-nettverk på ruteren.2. Plasser enheten nærmere ruteren.3. Påse at passordet er riktig. |
| Kablet tilkobling kan ikke opprettes | 1. Kontroller tilgjengeligheten til LAN-nettverk på aksesspunktet.2. Koble til på nytt eller bytt ut nettverkskabelen. |
| Ingen kanal finnes. | 1. Sjekk nettverket i tillegg til aksesspunktet og brannmuren. |
M_IR43DAB / Norsk Instruksjonsmanual
| 2. Kanalen er kanskje ikke tilgjengelig for øyeblikket, prøv igjen senere eller velg en an kanal.3. Lenken til kanalen har forandret seg, eller kanalen sender ikke lengre – be om informas fra tilbyderen.4. Lenken til manuelt tillagte kanaler er ikke riktig påse at det er riktig og legg det inn på nyt. | |
| Susing i FM-modus | 1. Kontroller/flytt FM-antennen.2. Flytt radioen. |
| Ingen kanaler tilgjengelig/boblende/stotrende i DAB-modus. | 1. Flytt radioen.2. Søk bare gjennom lokale kanaler (høy styrke).3. Sjekk lokal DAB-dekning. |
| Alarmen virker ikke. | 1. Skru på alarmen.2. På grunn av voluminnstilling, vises det til løsningene for “Ingen lyd”.3. Alarmkilden ble satt til å være en kanal men der ingen nettverkstilkobling. Endre alarmkilde eller konfigurer tilkoblingen på nytt. |
| USB-driver eller MP3-spiller oppdages ikke. | 1. Sjekk om USB-driveren eller MP3-spilleren er plugget ordentlig inn.2. Noen USB-harddisker trenger en ekstern strømforsyning, påse at den er tilkoblet strøm3. Ikke alle MP3-spillere kan leses direkte av enheten, bruk et USB-minne i stedet. |
| NetRemote vises ikke, eller kobles ikke til IR43DAB | 1. Åpne appen på nytt.2. Hvis du streamer fra flere enheter samtidig, ka det forårsake krasj. Start IR43DAB og/eller de |
M_IR43DAB / Norsk Instruksjonsmanual
| andre enheten på nytt. | |
| Alle andre ubestemte problemer. | Det kan hende at IR43DAB behandler en stor mengde data etter en periode med bruk, uansett hvilken modus det er snakk om, det vil gjøre at systemet fryser eller ikke fungerer som det skal. S IR43DAB på nytt hvis nødvendig. |
| Det kan hende at produktet forstyrres av elektromagnetiskinterferens. I så fall starter du produktet på nytt gå tilbake til vanlig drift ved å følge bruksanvisnin Hvis dette ikke hjelper, må produktet brukes på e annet sted. | |
| Enheten vil muligens ikke virke som den skal når brukes i områder med mye radiointerferens. Enhet vil virke som den skal igjen når det ikke er mer interferens. |
7 Spesifikasjon
| Modellnummer | IR43DAB |
| Beskrivelse | Internettradio/nettverkslydspiller |
| Skjerm | 2,4", 320 x 240, TFT fargedisplay |
| Støttede nettverk | Trådløst IEEE 802.11b/g/n (WiFi)10/100 Ethernet (LAN) |
| Krypteringsnøkkel | WEP, WPA, WPA2 (PSK), WPS |
| Streaming | UPnP, DLNA |
| Støttede avspillingsformater | MP3, WMA, WAV, AAC, FLAC |
| DAB/DAB+ | Bånd III (170 – 240 MHz) |
| FM | 87,5 – 108,0 MHz, med RDS |
| Strømadapter | 5 V 1500mA |
| Strømforbruk i standby | <1W |
| Driftstemperatur | 0 °C - 35 °C |
| Tilkoblinger | USB-portHodetelefonutgang3,5 mm linjeutgang, stereoRCA-utgang for analog stereoKoaksialutgang,Optisk utgangLAN (RJ45)-portDC IN strømforsyningskontakt |
| Mål | 430 mm (L) x 68 mm (H) x 303 mm (D) |
| Vekt | 3 kg |
MILJ∅BESKYTTELSE
Ikke kast dette produktet sammen med vanlig husholdningsavfall ved slutten av dets livssyklus. Returner det til et innsamlingspunkt for resirkulering av elektrisk og elektronisk utstyr. Dette indikeres på produktsymbolet, i bruksanvisningen eller på emballasjen.
Materialene kan gjenvinnes i henhold til deres merkinger. Ved gjenbruk, resirkulering eller andre former for utnyttelse av gamle enheter, gjør du et viktig bidrag til miljøvern.
Ta kontakt med lokale myndigheter for informasjon om innsamlingspunkter.
Importør
Wörlein GmbH
Gewerbestrasse 12
D 90556 Cadolzburg, TYSKLAND
Tlf.: +49 9103 7167 - 0
Faks.: +49 9103 7167 - 12
E-post: info@woerlein.com
Merk: Malingen på bakpanelet i aluminium er til dekorasjon, det er ikke isolert mate
Spesifikasjonene kan endres uten forvarsel.
Opphavsrett tilhører Wörlein GmbH, D 90556 Cadolzburg
19 tums tuner
IR43DAB
Bruksanvisning
