Produkttyp	Netzwerk-Audio-Receiver / Internetradio
Marke	Soundmaster
Modell	IR43DAB
Abmessungen (B x H x T)	430 mm x 68 mm x 303 mm
Gewicht	3 kg
Stromversorgung	Netzadapter 5 V / 1500 mA
Standby-Verbrauch	Weniger als 1 W
Bildschirm	2,4-Zoll TFT Farbdisplay (320 x 240 Pixel)
Netzwerkkonnektivität	WLAN 802.11 b/g/n 2,4 GHz und Ethernet 10/100 (RJ45)
WLAN-Verschlüsselung	WEP, WPA, WPA2 (PSK), WPS
Unterstützte Audioformate	MP3, WMA, WAV, AAC, FLAC
Streaming	UPnP, DLNA
DAB/DAB+ Radio	Band III (170 - 240 MHz)
FM-Radio	87,5 - 108 MHz mit RDS
Bluetooth	Ja, Gerätename: IR43 DAB
USB-Wiedergabe	Ja (USB-Anschluss vorne)
Audioausgänge	Stereo-Cinch (Line out), optischer SPDIF-Ausgang, koaxialer SPDIF-Ausgang, 3,5-mm-Kopfhöreranschluss
Equalizer	Voreinstellungen: Normal, Flach, Jazz, Rock, Film, Klassik, Pop, Sprache + anpassbar
Zusatzfunktionen	Alarm (2), Sleep, Abschalttimer, Voreinstellungen (10 pro Modus)
Fernbedienung	Ja, CR2025-Batterie inklusive
Betriebstemperatur	0 °C bis 35 °C
Pflege und Reinigung	Mit einem trockenen Tuch reinigen, keine Scheuer- oder Reinigungsmittel verwenden
Sicherheit	Nur in Innenräumen verwenden, nicht Feuchtigkeit aussetzen, Gerät nicht öffnen, bei Gewitter Netzstecker ziehen
Ersatzteile und Reparierbarkeit	Reparatur nur durch autorisierte Fachbetriebe, keine Ersatzteile mitgeliefert

Häufig gestellte Fragen - IR43DAB Soundmaster

Wie verbinde ich den IR43DAB mit meinem WLAN?

Beim ersten Einschalten führt Sie der Einrichtungsassistent durch. Wählen Sie 'Ja', um den Assistenten zu starten. Wählen Sie Ihr WLAN-Netzwerk aus der Liste, geben Sie den WEP/WPA/WPA2-Verschlüsselungsschlüssel mit dem Navigationsrad oder den Richtungstasten der Fernbedienung ein und bestätigen Sie mit OK. Sie können auch die WPS-Funktion nutzen, wenn Ihr Router dies unterstützt, indem Sie die WPS-Taste am Gerät drücken.

Wie stelle ich den Alarm am IR43DAB Receiver ein?

Wählen Sie im Hauptmenü 'Alarme'. Wählen Sie Alarm 1 oder 2. Stellen Sie die Parameter ein: Aktivierung (Ja/Nein), Uhrzeit, Modus (Summer, Internetradio, DAB oder FM), Voreinstellung (Zuletzt gehört oder 1-10) und Lautstärke (0-20). Blättern Sie nach unten und wählen Sie 'Speichern', um den Alarm zu aktivieren. Ein Symbol am unteren Bildschirmrand zeigt einen aktiven Alarm an.

Wie nutze ich Bluetooth, um Musik von meinem Smartphone zu streamen?

Wählen Sie im Hauptmenü den Bluetooth-Modus. Der Bildschirm zeigt 'Bluetooth' und das BT-Symbol blinkt. Aktivieren Sie Bluetooth auf Ihrem Smartphone und suchen Sie nach Geräten. Wählen Sie 'IR43 DAB' aus der Liste. Nach erfolgreicher Kopplung hört das BT-Symbol auf zu blinken. Sie können dann Musik von Ihrem Smartphone abspielen; verwenden Sie die Tasten der Fernbedienung für Wiedergabe/Pause, nächster/vorheriger Titel.

Wie speichere ich einen Radiosender als Voreinstellung?

Wenn Sie den gewünschten Sender hören (im Internet-, DAB- oder FM-Modus), halten Sie die 'Preset'-Taste auf der Fernbedienung gedrückt, bis auf dem Bildschirm 'Voreinstellungen gespeichert' erscheint. Drehen Sie das Rad, um eine Nummer von 1 bis 10 auszuwählen, und drücken Sie dann OK zur Bestätigung. Um eine Voreinstellung abzurufen, drücken Sie kurz die Preset-Taste und wählen Sie die gewünschte Nummer.

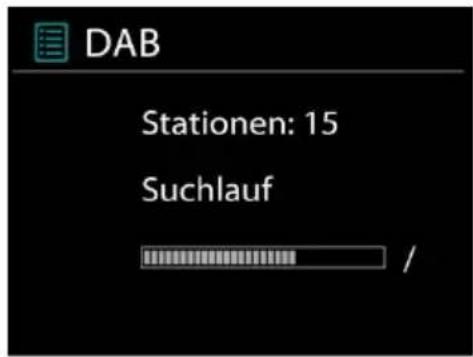

Was tun, wenn der IR43DAB keinen DAB-Sender findet?

Überprüfen Sie, ob die FM/DAB-Antenne korrekt an der Rückseite des Geräts angeschlossen ist. Stellen Sie das Radio in einen Bereich mit besserer DAB-Abdeckung. Führen Sie eine manuelle Suche durch, indem Sie ins DAB-Menü gehen und 'Vollständige Suche' oder 'Lokale Suche' wählen, um nur starke Signale zu empfangen. Wenn das Problem weiterhin besteht, überprüfen Sie die DAB-Abdeckung in Ihrer Region.

Wie spiele ich Musik von einem USB-Stick ab?

Schließen Sie Ihren USB-Stick an den USB-Anschluss an der Vorderseite des Geräts an. Wählen Sie im Hauptmenü 'Musikplayer' und dann 'USB-Wiedergabe'. Verwenden Sie das Navigationsrad oder die Richtungstasten, um Ordner und Dateien zu durchsuchen. Drücken Sie OK, um die Wiedergabe zu starten. Unterstützte Formate sind MP3, WMA, WAV, AAC und FLAC.

Wie stelle ich den Equalizer am IR43DAB ein?

Drücken Sie die 'EQ'-Taste auf der Fernbedienung, um das Equalizer-Menü aufzurufen. Sie können zwischen den Voreinstellungen wählen: Normal, Flach, Jazz, Rock, Film, Klassik, Pop oder Sprache. Um eine benutzerdefinierte Einstellung zu erstellen, wählen Sie 'Benutzerdefiniert' und passen Sie Bässe, Höhen und Klangstärke mit dem Navigationsrad an.

Wie verwende ich die Sleep-Funktion?

Wählen Sie im Hauptmenü 'Sleep' oder drücken Sie die 'SLEEP/SNOOZE'-Taste auf der Fernbedienung. Wählen Sie die gewünschte Dauer: Aus, 15, 30, 45 oder 60 Minuten. Nach Auswahl der Dauer kehrt das Gerät zum Hauptmenü zurück. Das Radio schaltet sich nach der eingestellten Zeit automatisch aus.

Wie streame ich Musik von einem PC über DLNA?

Stellen Sie sicher, dass Ihr PC und der IR43DAB im selben Netzwerk sind. Öffnen Sie auf dem PC Windows Media Player 12 oder höher, aktivieren Sie die Medienfreigabe in den Streaming-Optionen. Klicken Sie mit der rechten Maustaste auf eine Datei oder einen Ordner und wählen Sie 'Abspielen auf' und dann den IR43DAB. Sie können auch eine DLNA-App auf dem Smartphone wie iMediaShare verwenden; wählen Sie den IR43DAB als Player.

Was tun, wenn das Gerät nicht einschaltet oder keinen Ton von sich gibt?

Überprüfen Sie, ob das Netzteil korrekt am Gerät und an einer funktionierenden Steckdose angeschlossen ist. Wenn kein Ton zu hören ist, erhöhen Sie die Lautstärke und prüfen Sie, ob die Stummschaltung aktiv ist (Stummschaltsymbol). Trennen Sie alle Kopfhörer oder externen Lautsprecher. Wenn das Problem weiterhin besteht, versuchen Sie, das Gerät neu zu starten, indem Sie die Stromversorgung trennen und wieder verbinden.

BEDIENUNGSANLEITUNG IR43DAB Soundmaster

Vielen Dank für den Kauf dieses Tuners. In dieser Bedienungsanleitung werden alle Funktionen des Geräts erläutert, um einen ordnungsgemäßen Gebrauch und Zufriedenheit mit dem Gerät zu gewährleisten. Lesen Sie diese Bedienungsanleitung sorgfältig durch und bewahren Sie diese für ein zukünftiges Nachschlagen gut auf.

Inhaltsverzeichnis

1 Netzwerkanforderungen ....
2 Warnhinweise ....
3 Aufbau und Tasten des Geräts......
4 Erste Schritte ....
5 Funktionen des IR43DAB......
5.1 Hauptmenü ....
5.2 Systemeinstellungen ....
5.3 Internetradio ....
5.4 Musik-Player ....
5.5 DMR (DLNA-Übertragung) ....
5.6 DAB
5.7 UKW
5.8 Bluetooth
5.9 Sleep-Timer ....

IR43DAB /Deutsche Bedienungsanleitung

5.10 Alarm ....
5.11 Zusätzliche Funktionen ....

6 Störbehebung ....

7 Technische Daten ....

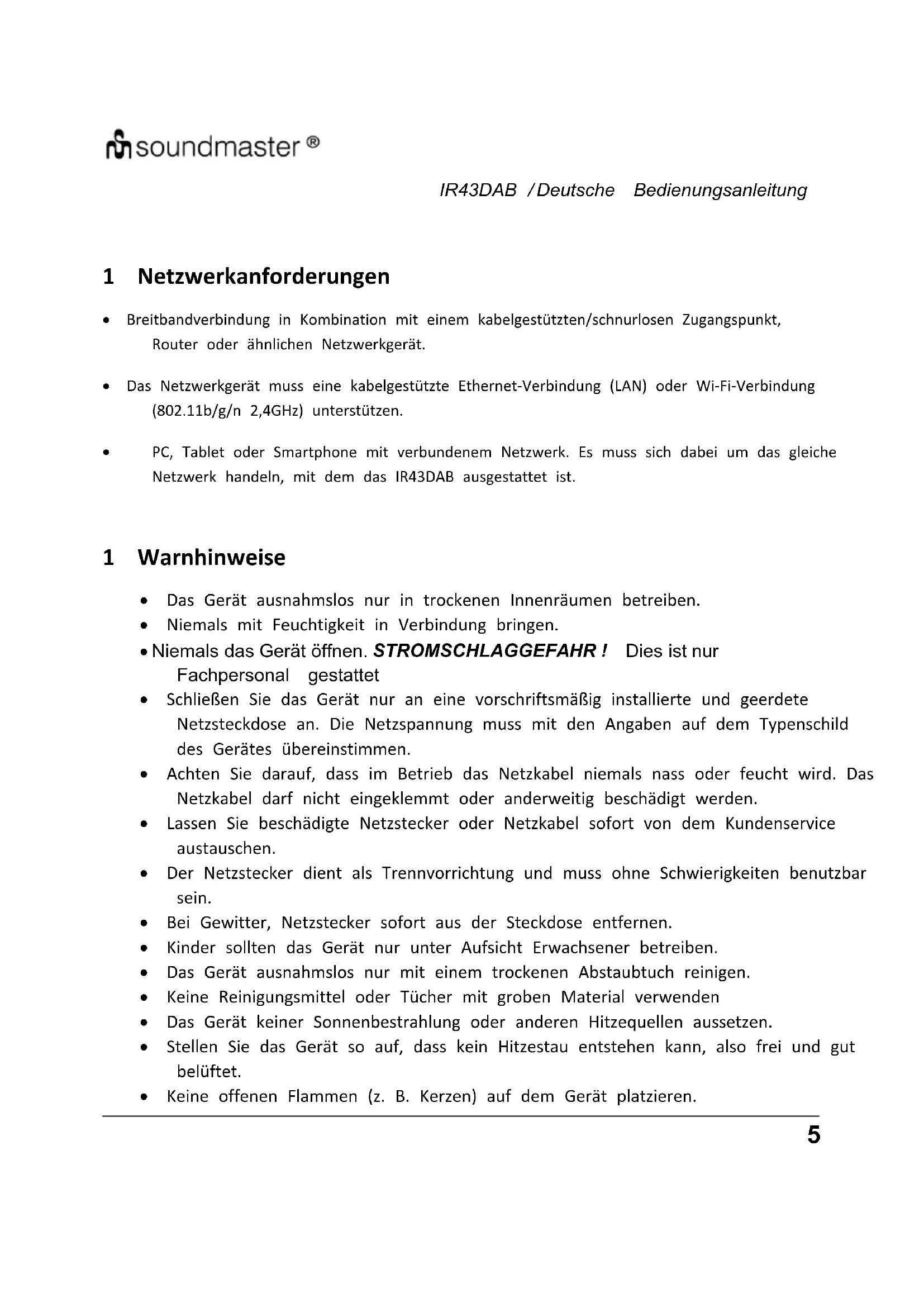

1 Netzwerkanforderungen

- Breitbandverbindung in Kombination mit einem kabelgestützten/schnurlosen Zugangspunkt, Router oder ähnlichen Netzwerkgerät.

- Das Netzwerkgerät muss eine kabelgestützte Ethernet-Verbindung (LAN) oder Wi-Fi-Verbindung (802.11b/g/n 2,4GHz) unterstützen.

• PC, Tablet oder Smartphone mit verbundenem Netzwerk. Es muss sich dabei um das gleiche Netzwerk handeln, mit dem das IR43DAB ausgestattet ist.

1 Warnhinweise

• Das Gerät ausnahmslos nur in trockenen Innenräumen betreiben.

• Niemals mit Feuchtigkeit in Verbindung bringen.

- Niemals das Gerät öffnen. STROMSCHLAGGEFAHR! Dies ist nur Fachpersonal gestattet

- Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte und geerdete Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.

- Achten Sie darauf, dass im Betrieb das Netzkabel niemals nass oder feucht wird. Das Netzkabel darf nicht eingeklemmt oder anderweitig beschädigt werden.

- Lassen Sie beschädigte Netzstecker oder Netzkabel sofort von dem Kundenservice austauschen.

- Der Netzstecker dient als Trennvorrichtung und muss ohne Schwierigkeiten benutzbar sein.

- Bei Gewitter. Netzstecker sofort aus der Steckdose entfernen.

- Kinder sollten das Gerät nur unter Aufsicht Erwachsener betreiben.

• Das Gerät ausnahmslos nur mit einem trockenen Abstaubtuch reinigen.

- Keine Reinigungsmittel oder Tücher mit groben Material verwenden

• Das Gerät keiner Sonnenbestrahlung oder anderen Hitzequellen aussetzen.

- Stellen Sie das Gerät so auf, dass kein Hitzestau entstehen kann, also frei und gut belüftet.

- Keine offenen Flammen (z. B. Kerzen) auf dem Gerät platzieren.

IR43DAB /Deutsche Bedienungsanleitung

• Es dürfen keine mit Flüssigkeit befüllten Behälter (z.B. Vasen) auf oder in die Nähe des Gerätes gestellt werden
  • Das Gerät an einem sicheren, erschütterungsfreien Platz aufstellen.
• Gerät möglichst weit entfernt von Computern und Mikrowellengeräten platzieren, da es sonst evtl. zu Empfangsstörungen im Radiobetrieb kommen kann.
• Sie dürfen das Gehäuse nicht öffnen oder reparieren. In diesem Falle ist die Sicherheit nicht gegeben und die Garantie erlischt. Reparaturen sind ausschließlich durch einen Service-Center/Kundencenter auszuführen.
• Verwenden Sie nur Batterien, die frei von Quecksilber & Cadmium sind.
• Verbrauchte Batterien sind Sonderabfall und gehören nicht in den Hausmüll! Geben Sie diese Ihrem Händler zurück oder entsorgen Sie diese an geeigneten Sammelstellen Ihrer Stadt oder Gemeinde.
• Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder können Batterien verschlucken. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
• Überprüfen Sie regelmäßig die Batterien um ein Auslaufen der Batterie zu vermeiden.
• Batterien dürfen keiner Hitze (z.B. Sonnenbestrahlung), Feuer ausgesetzt werden.
• ACHTUNG
  Explosionsgefahr bei falscher Batteriehandhabung
  Nur durch den selben oder baugleichen Batterietyp werden

Verbrauchte Batterien sind Sonderabfall und gehören NICHT in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe *) enthalten oder nicht, zur umweltschonenden Entsorgung zurückzugeben.

Sie können alle Batterien und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder dort unentgeltlich abgeben, wo Batterien und Akkus der betreffenden Art verkauft werden.

Batterien und Akkus bitte nur in entladenem Zustand abgeben.

*) gekennzeichnet mit Cd = Cadmium; Hg = Quecksilber; Pb = Blei

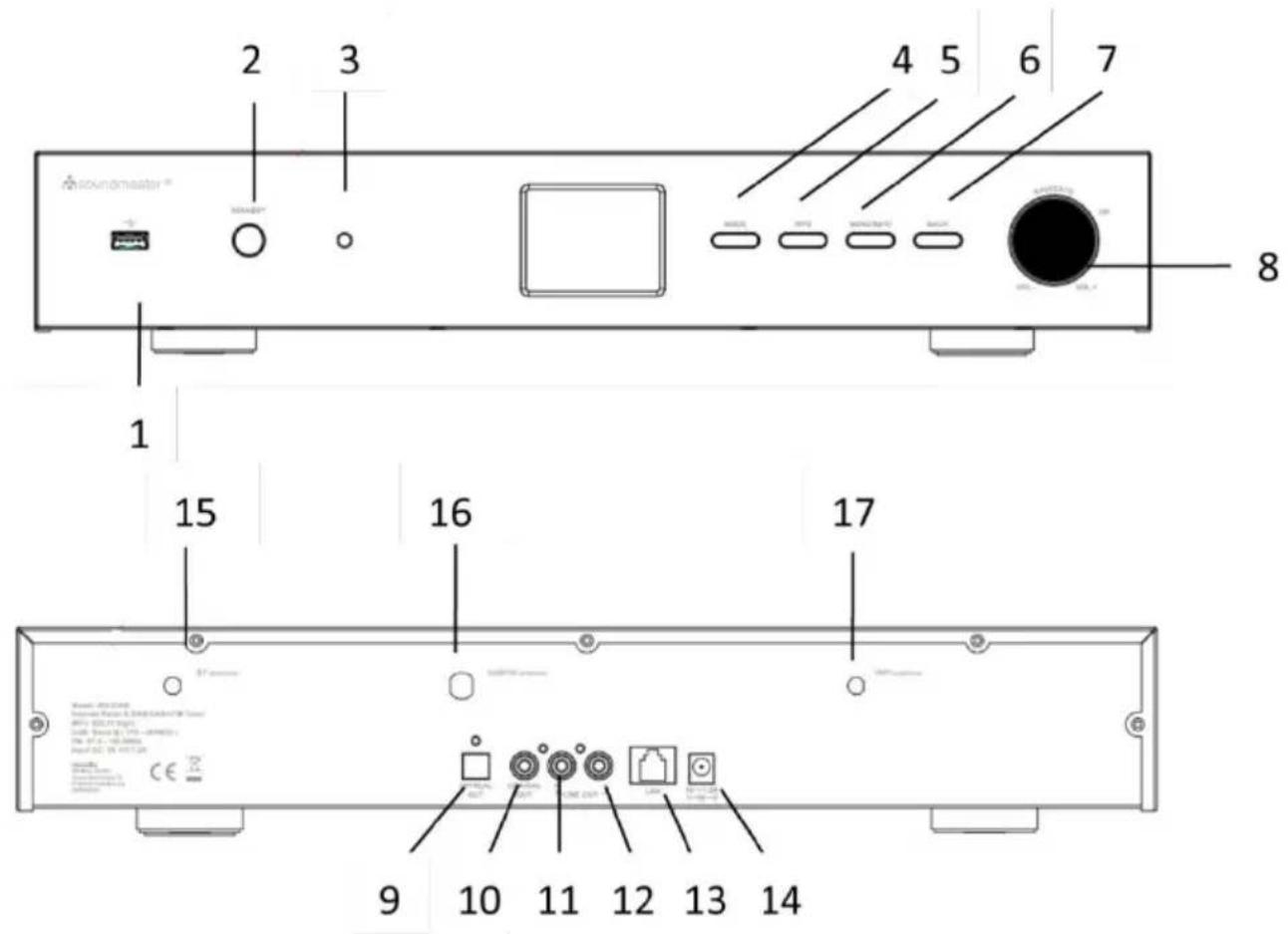

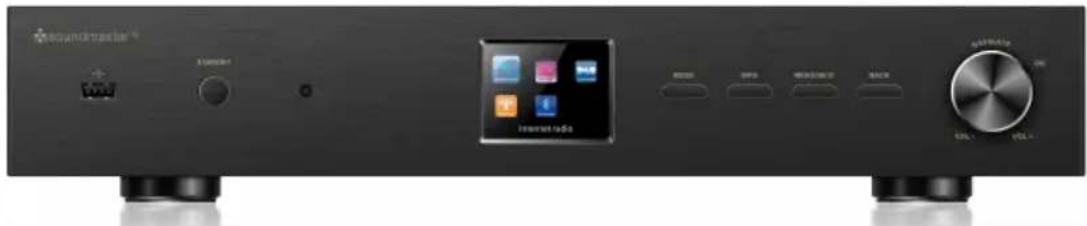

2 Aufbau und Tasten des Geräts

2 3 4 5 6 7 soundwater 1 8 15 16 17 9 10 11 12 13 14

Nr. Bezeichnung
Funktionen

1	USB-Port	Wiedergabe und Aufladung via USB
2	Standby-Taste	Grundlegende Steuerung
3	LED-Anzeige Fernbedienungssignal	Anzeige

IR43DAB /Deutsche Bedienungsanleitung

4	MODUS-Taste	Grundlegende Steuerung
5	WPS-Taste	Grundlegende Steuerung
6	Taste Menü/Info	Grundlegende Steuerung
7	Zurück-Taste	Grundlegende Steuerung
8	Drehregler	Lautstärke/UKW-Einstellung/Auswahl
9	Optischer Ausgang	Optischer digitaler SPDIF-Ausgang
10	Koaxialer Ausgang	Koaxialer digitaler SPDIF-Ausgang
11	Line-Ausgang R	3,5 mm Buchse für Lautsprecheranschluss – rechter Kanal
12	Line-Ausgang L	3,5 mm Buchse für Lautsprecheranschluss – linker Kanal
13	LAN-Port	Ethernet-Verbindung
14	DC-EINGANG	Netzbetrieb
15	Bluetooth-Antenne	Verstärkung des Bluetooth-Empfängers
16	UKW/DAB-Antenne	Verstärkung des DAB/UKW-Empfängers
17	Wi-Fi-Antenne	Verstärkung des Wi-Fi-Empfängers

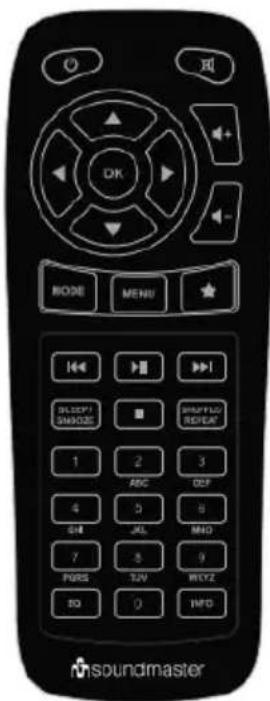

Fernbedienung

OK MODE MENU BLUSET/ SMODS 1 2 3 ABC OCP 4 5 6 SH JL MNO 7 8 9 POSS TUV RVTZ SO 0 INFO soundmaster

Drücken Sie mit Ihrem Daumen auf den Deckel des Batteriefachs und ziehen Sie ihn herunter. Legen Sie eine Batterie des Typs CR2025 in das Batteriefach ein und beachten Sie dabei, dass der positive Pol (+) nach oben zeigt.

Vorsicht: Bei Installation eines anderen Batterietyps best Explosionsgefahr.

Entsorgen Sie Batterien gemäß den Anleitungen.

3 Erste Schritte

Folgendes Zubehör ist im Lieferumfang enthalten:

• Hauptgerät IR43DAB
• Netzadapter
• Fernbedienung
• RCA-Audiokabel (RCA auf RCA)
• UKW-Antenne
• Wi-Fi-Antenne
• BT-Antenne
• Bedienungsanleitung

Schließen Sie die UKW-, Wi-Fi- und Bluetooth-Antenne an der Rückseite des IR43DAB an. Verbinden Sie das RCA-Audiokabel mit den Line-Ausgängen am IR43DAB und Ihres externen Lautsprechers.

Schließen Sie dann den Netzadapter an der Rückseite des IR43DAB und an eine Steckdose an. (Schalten Sie Ihren externen Lautsprecher für die Wiedergabe ein.)

Bereiten Sie die Netzwerkumgebung vor

• Kabelgestütztes Ethernet

Verwenden Sie ein Ethernet-Kabel (RJ45-Verbinder), um die LAN-Anschlüsse am IR43DAB und Ihrem Netzwerkgerät zu verbinden. Überprüfen Sie, ob die Indikatoren am Netzwerkgerät den entsprechenden Status anzeigen.

- Wi-Fi

Vergewissern Sie sich, dass Sie das WLAN Netzwerk eingerichtet haben und über die WEP-, WPA- und WPA2-Passwörter zum Aktivieren der Verbindung verfügen.

Sie können die WPS-Funktion (Wi-Fi Protected Setup) auch für die Kopplung des Netzwerkgeräts mit dem IR43DAB verwenden. Überprüfen Sie, ob die Indikatoren am Netzwerkgerät den entsprechenden Status anzeigen.

IR43DAB einschalten

soundmaster®

Beim erstmaligen Gebrauch werden Sie vom System gefragt, ob Sie den Einrichtungsassistenten starten möchten. Wählen Sie die Option JA, um mit dem Setup fortzufahren. Nähere Informationen zum Einrichtungsassistenten finden Sie im nachfolgenden Abschnitt 5.2.1. Nach der Auswahl der Option NEIN werden Sie in der nächsten Anzeige gefrag ab der Einrichtungsassistent beim nächsten Einschalten des IR43DAB gestartet werden soll.

Das IR43DAB stellt beim Einschalten des Internetradios automatisch die Verbindung mit dem vorher eingestellten Netzwerk her. Falls Sie das Netzwerk ändern möchten, öffnen Sie Systemeinstellung für die Konfiguration der entsprechenden Verbindung. Siehe Abschnitte 5.2.1 und 5.2.3.

Drücken Sie die Taste auf der Fernbedienung oder Standby am Gerät, um den Standby-Modus aufzurufen. Im Display werden die Uhrzeit, das Datum und der Alarm (sofern aktiviert) angezeigt. Drücken Sie dann die Taste auf der Fernbedienung oder „Standby“ am Produkt, um fortzufahren:

23/08/2013 03:28 06:55 08:00

Drehen Sie am Lautstärkeregler oder drücken Sie / auf der Fernbedienung zum Einstellen der Lautstärke. Drehen Sie am Lautstärkeregler oder drücken Sie, bis die Lautstärke 0 erreicht ist, oder drücken Sie direkt die Taste, um den Ton auszuschalten.

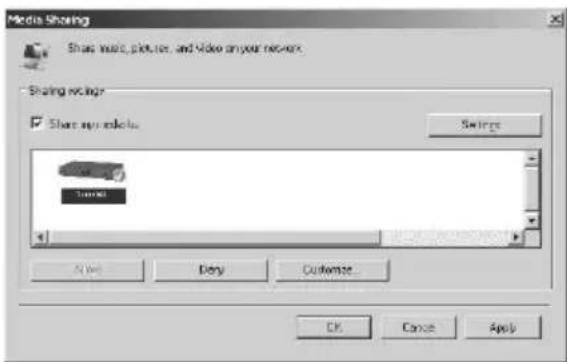

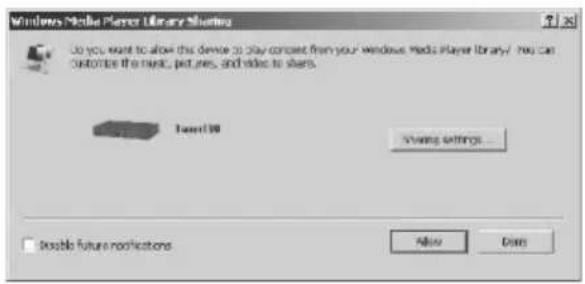

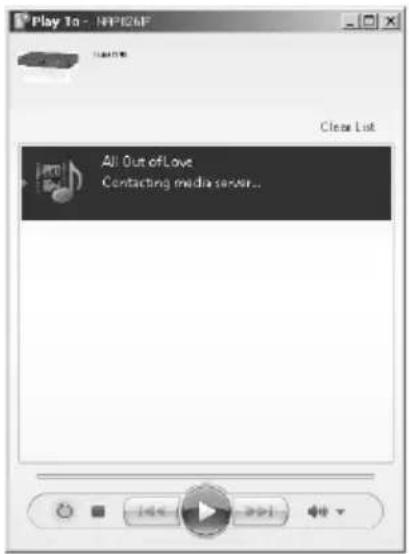

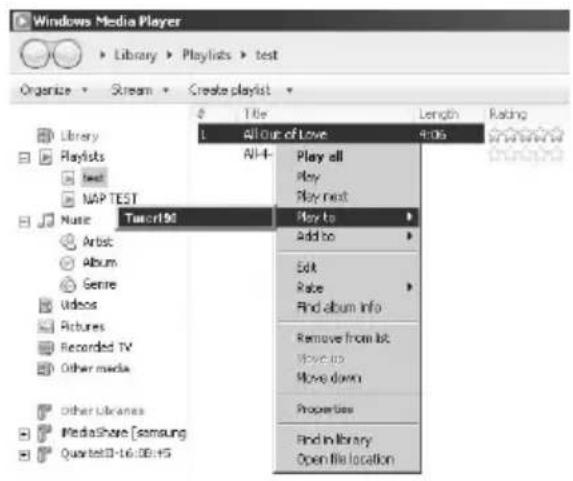

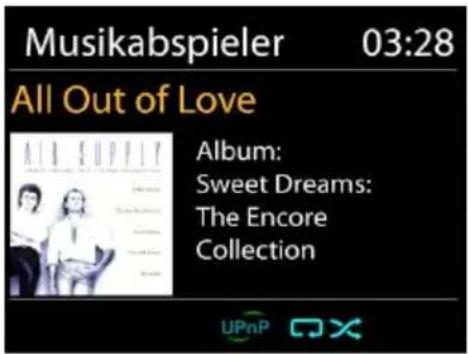

Musikübertragung via PC

- Um Musikdateien vom PC wiederzugeben, führen Sie am PC folgende Schritte durch:

- Verbinden Sie den PC mit dem Netzwerk. - Vergewissern Sie sich, dass der IR43DAB eingeschaltet und mit dem gleichen Netzwerk verbunden ist.

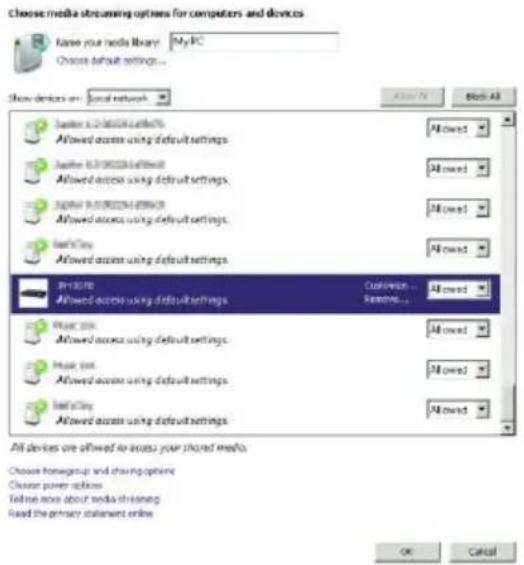

- Starten Sie am Computer den Windows Media Player (11 oder höher). Alternativ dazu können Sie auch andere Plattformen oder Server wie z.B. Windows Media Connection verwenden.

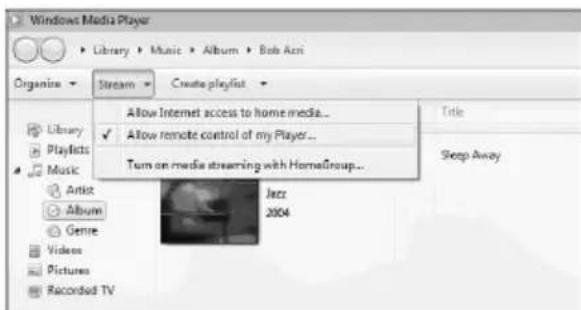

- Wählen Sie unter „Media0 stream“ die Option, die Musik an den IR43DAB freizugeben.

- Fügen Sie Audiodateien und Ordner hinzu, die Sie mit der Medienbibliothek des IR43DAB teilen möchten.

4 Funktionen des IR43DAB

4.1 Hauptmenü

Im Hauptmenü können Sie die folgenden Modi auswählen: Internetradio, Bluetooth, Media Player, DAB, UKW, Sleep-Timer und Alarm

Internet radio Internet Radio Bluetooth Sound Music DAB Radio FX Radio

4.2 Systemeinstellungen

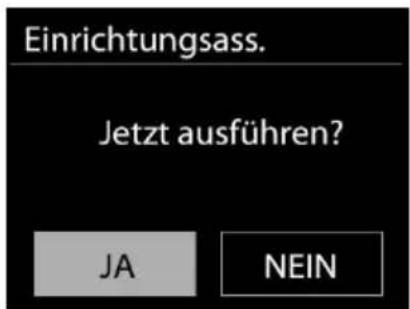

4.2.1 Einrichtungsassistent

Einrichtungsass. Jetzt ausführen? JA NEIN

Wählen Sie Sprachen je nach Bedarf aus

Uhrzeit/Datum

Anzeigeformat

Wählen Sie 12 oder 24 als Uhrzeitformat aus.

IR43DAB /Deutsche Bedienungsanleitung

Automatische Aktualisierung

Datum und Uhrzeit können manuell oder automatisch via DAB, UKW oder Netzwerkverbindung aktualisiert werden.

Die automatische Aktualisierung erfolgt mit Daten, die via DAB, UKW oder das Internet übertragen werden. Die Uhrzeit wird nur in einem bestimmten Modus aktualisiert. Sie sollten daher einen Modus auswählen, den Sie regelmäßig verwenden.

DAB und UKW verwenden Zeitsignal- und Funkübertragung. Das Netzwerk verwendet ein Zeitsignal, das in einem beliebigen Netzwerkverbindungsmodus vom Internetradiportal gesendet wird.

Zeitzone/Sommerzeit

Stellen Sie Ihre Zeitzone ein. Falls in Ihrem Land aktuell die Sommerzeit verwendet wird, wählen Sie die Option der Sommerzeit.

Manuelle Aktualisierung

Falls Sie die Option Keine Aktualisierung auswählen, werden Sie aufgefordert, die Uhrzeit und das Datum manuell einzustellen. Datum und Uhrzeit werden in den Formaten tt-mm-jjjj und hh:mm angezeigt.

Der aktivierte Wert blinkt. Stellen Sie jeden Wert mit dem Drehregler oder den Tasten / auf der Fernbedienung ein. Drücken Sie nach der Einstellung eines Wertes die Taste, um zum nächsten Wert zu gelangen.

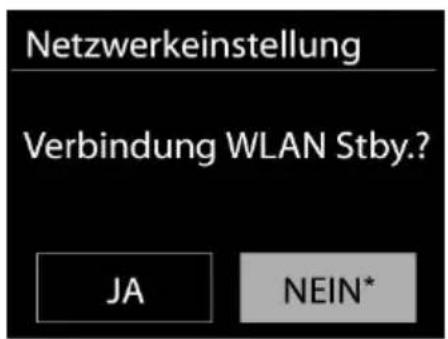

Netzwerk

WLAN-Region

Wählen Sie die WLAN-Region für eine optimale WLAN-Verbindung aus: Großteil Europas

Suche nach dem Netzwerk

Der IR43DAB ist mit allen herkömmlichen Netzwerkprotokollen und Verschlüsselungsmethoden kompatibel. Er sucht nach verfügbaren Netzwerken und listet diese für die Auswahl auf.

Es gibt Hinweise auf den Typ des Netzwerks – falls Sie das LAN-Kabel anschließen, wird ein Netzwerk als [kabelgestützt] angezeigt. Falls Ihr Netzwerkgerät die WPS-Funktion unterstützt, erscheint vor der SSID (Name des Netzwerkgeräts) [WPS]. Treffen Sie je nach Bedarf die entsprechende Auswahl.

Bei der schnurlosen Verbindung werden Sie aufgefordert, im nächsten Schritt die Verschlüsselung einzugeben.

Herkömmlich verschlüsseltes Netzwerk

Um das Passwort des Netzwerks einzugeben, verwenden Sie den Navigationsregler oder die Pfeiltasten auf der Fernbedienung und bewegen Sie den Cursor durch die Zeichen; drücken Sie OK zum Bestätigen. Mit der Eingabe jedes einzelnen Zeichens erscheinen diese oben im Display.

Es gibt drei Möglichkeiten, den Cursor innerhalb des Passworts rückwärts bis vor das erste Zeichen zu navigieren – Rücktaste, OK und Abbrechen.

WPS-verschlüsseltes Netzwerk

WPS-verschlüsselte Netzwerke werden durch den Wortlaut WPS am Anfang des Netzwerknamens gekennzeichnet, wenn der IR43DAB nach dem verfügbaren AP sucht. Wählen Sie eine der nachfolgenden Verbindungsmethoden aus:

WPS-Schnelltaste am Gerät.

Drucktaste

WPS Aufbau

WPS-Taste auf and. Seite drücken

Mit 'Auswahl' fortfahren

Sie werden vom IR43DAB aufgefordert, die Verbindungstaste am Router zu drücken. Der Tuner sucht dann nach einem verbindungsbereiten Netzwerk und stellt die Verbindung her.

PIN

Der IR43DAB erzeugt einen 8-stelligen Code, den Sie dann am schnurlosen Router, Zugangspunkt oder externen Registriergerät eingeben.

WPS Aufbau

PIN eingeben 98467583 and. Seite drücken

Mit 'Auswahl' fortfahren

WPS überspringen

Geben Sie das Passwort wie bei einem herkömmlich verschlüsselten Netzwerk ein.

Nähere Informationen zur Einrichtung eines WPS-verschlüsselten Netzwerks finden Sie in der Gebrauchsanleitung des WPS-Routers.

Abschluss

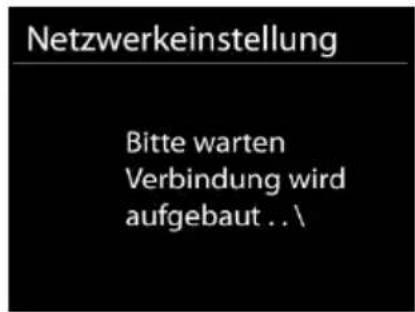

Netzwerkeinstellung Bitte warten Verbindung wird aufgebaut . . \

Der IR43DAB versucht, das ausgewählte Netzwerk zu verbinden.

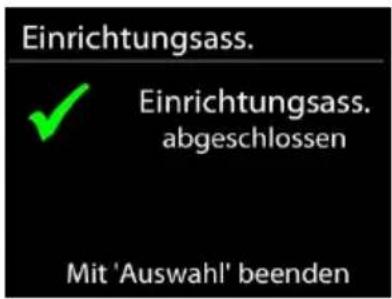

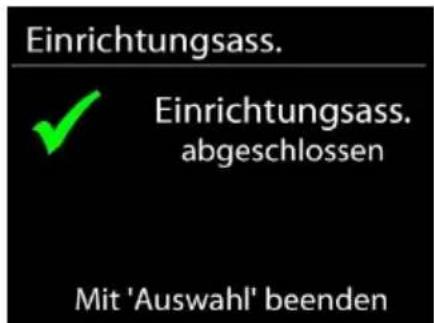

Einrichtungsass. Einrichtungsass. abgeschlossen Mit 'Auswahl' beenden

Bei erfolgreichem Setup erscheint die Verbindungsbestätigung. Bei erfolgloser Verbindung kehrt der IR43DAB zur vorherigen Anzeige zurück und versucht es erneut.

Einrichtungsass. Einrichtungsass. abgeschlossen Mit 'Auswahl' beenden

Drücken Sie, um den Einrichtungsassistent zu schließen.

4.2.2 Equalizer

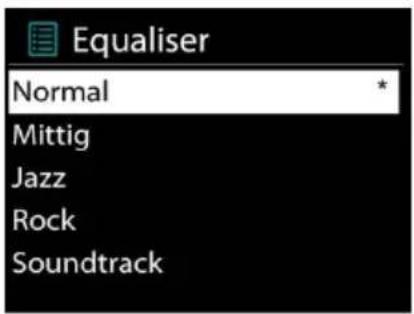

Equaliser Normal Mittig Jazz Rock Soundtrack

Es sind mehrere voreingestellte EQ-Modi verfügbar: Normal, Mittig, Jazz, Rock, Soundtrack, Klassik, Pop und Nachrichten.

Darüber hinaus ist auch eine benutzerdefinierte Einstellung verfügbar; erstellen Sie Ihren eigenen EQ mit benutzerdefinierten Tiefton-, Hochton- und Lautstärkeeinstellungen.

Drücken Sie auf der Fernbedienung, um das Equalizer-Menü umgehend zu öffnen.

4.2.3 Netzwerk

- Netzwerk-Wizard

Starten Sie die Suche nach der AP SSID und geben Sie dann den WEP-/WPA-Schlüssel ein oder wählen Sie Drucktaste/PIN/WPS überspringen für die Verbindung des schnurlosen Netzwerks aus.

- Setup von PBC-WLAN

Konfiguration via Drucktaste für die Verbindung des AP, das WPA (Wi-Fi Protected Setup) unterstützt.

soundmaster®

IR43DAB /Deutsche Bedienungsanleitung

- Einstellungen anzeigen

Informationen des aktuell verbundenen Netzwerks anzeigen: Aktive Verbindung, MAC-Adresse, WLAN-Region, DHCP, SSID, IP-Adresse, Subnetz-Maske, Gateway-Adresse, Primärer DNS und Sekundärer DNS.

- WLAN-Region

Wählen Sie die WLAN-Region für eine optimale WLAN-Verbindung aus: Kanada, Spanien, Frankreich, Japan, Singapur, Australien und Südkorea.

• Manuelle Einstellungen

Wählen Sie die kabelgestützte oder schnurlose Netzwerkverbindung aus und aktivieren oder deaktivieren Sie DHCP (Dynamic Host Configuration Protocol).

- Netzwerkprofil

Der IR43DAB speichert die letzten vier verbundenen schnurlosen Netzwerke und versucht automatisch, die Verbindung mit dem jeweils verfügbaren Netzwerk herzustellen.

Hier sehen Sie die Liste der registrierten Netzwerke. Sie können unerwünschte Netzwerke löschen, indem Sie drehen und drücken, um die Option JA auszuwählen und den Löschvorgang zu bestätigen.

• Netzwerkverbindung aufrecht erhalten

Netzwerkeinstellung Verbindung WLAN Stby.? JA NEIN*

Wählen Sie die Option „JA“, um die Netzwerkverbindung im Standby-Modus aufrecht zu erhalten. Falls Sie die Option „NEIN“ auswählen, wird die Wi-Fi-Verbindung des Systems im

Standby-Modus getrennt. Nähere Informationen zur DLNA-Übertragung finden Sie im Abschnitt 5.5.

4.2.4 Uhrzeit/Datum

Wählen Sie die manuelle oder automatische Einstellung für die Uhrzeit und stellen Sie das Uhrzeitformat, die Zeitzone und die Sommerzeit ein.

4.2.5 Sprache

Deutsch ist die Standardeinstellung. Ändern Sie die Sprache je nach Bedarf.

4.2.6 Werkseinstellung

Bei der Werkseinstellung werden alle benutzerdefinierten Einstellungen auf die Werkseinstellungen zurückgesetzt, d.h. die Uhrzeit, das Datum, die Netzwerkkonfigurationen und Speichereinstellungen gehen verloren. Die aktuelle Software-Version des IR43DAB wird jedoch beibehalten, sowie die Registrierung mit dem Internetradiportal. Die Internetradiofavoriten werden also solange beibehalten, bis Sie den IR43DAB mit einem anderen Konto im Portal anmelden.

4.2.7 Softwareaktualisierung

Mit der Zeit werden neue Softwareaktualisierungen zur Verfügung stehen, um Störungen zu beheben und/oder neue Funktionen hinzuzufügen. Sie können manuell nach Aktualisierungen suchen oder den IR43DAB so einstellen, dass dieser regelmäßig und automatisch nach Aktualisierungen sucht (letzteres ist Standardeinstellung). Falls eine neuere Software erkannt wird, werden Sie gefragt, ob Sie diese installieren möchten. Falls ja, wird die neue Software heruntergeladen und installiert. Nach der Aktualisierung der Software werden alle benutzerdefinierten

IR43DAB /Deutsche Bedienungsanleitung

Einstellungen beibehalten.

HINWEIS: Vor der Aktualisierung der Software müssen Sie sich vergewissern, dass der IR43DAB mit einer stabilen Stromversorgung verbunden ist. Falls die Stromversorgung während der Aktualisierung getrennt wird, kann das Gerät dadurch permanent beschädigt werden.

4.2.8 Informationen

Firmware-Version und Radio-ID anzeigen.

4.2.9 Hintergrundbeleuchtung

Sie können die Hintergrundbeleuchtung je nach Status (Einschalten oder Standby) einstellen (Hell, Mittel, Dunkel). Sie können auch die Dauer einstellen, nach Ablauf derer das Display die Standby-Helligkeit aktiviert, sofern keine Eingabe erfolgt.

4.3 Internetradio

Der IR43DAB kann Tausende von Radiosendern und Podcasts aus der ganzen Welt via Breitband-Internetverbindung wiedergeben.

Wenn Sie Internetradio auswählen, kontaktiert der IR43DAB direkt das Frontier Silicon Internetradiportal (unterstützt von v-tuner), um die Liste der Sender zu erfragen.

Das Portal ermöglicht auch die Erstellung mehrerer Favoritenlisten, die Sie entsprechend personalisieren können.

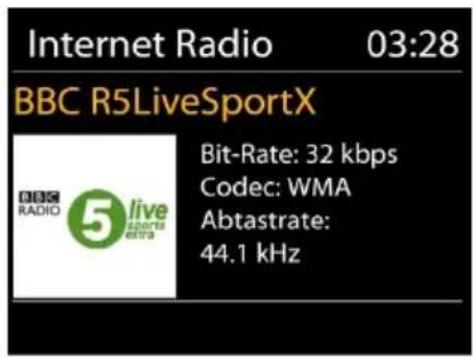

Internet Radio 03:28 BBC R5LiveSportX BBC RADIO 5 live SPORTS BETA Bit-Rate: 32 kbps Codec: WMA Abtastrate: 44.1 kHz

Falls Sie bereits einen Internetradiosender wiedergeben, können Sie die Zurück-Taste oder auf der Fernbedienung drücken, um zur vorherigen Menüeinstellung zurückzukehren, anstatt die Taste MENÜ zu drücken und das erste Menü im Internetradiomodus zu öffnen.

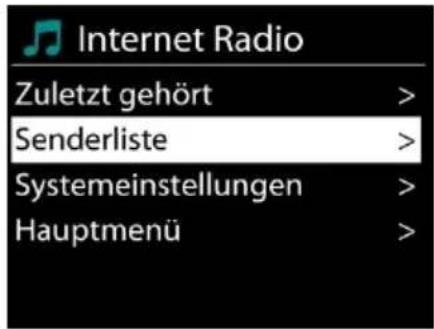

Internet Radio Zuletzt gehört > Senderliste > Systemeinstellungen > Hauptmenü >

4.3.1 Zuletzt angehörte Sender

Wenn Sie den Internetradiomodus einschalten, wird der zuletzt angehörte Sender ausgewählt. Um einen anderen kürzlich angehörten Sender auszuwählen, klicken Sie hier, um die ausgewählten Sender aufzulisten. Die zuletzt angehörten Sender erscheinen ganz oben in der Liste.

4.3.2 Senderliste

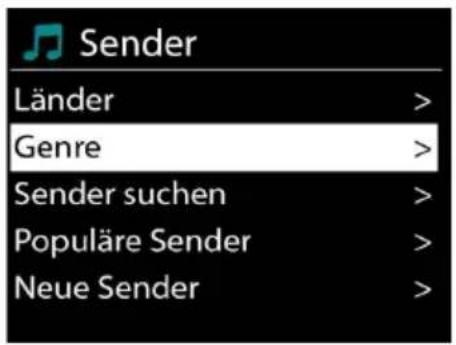

Sender Länder > Genre >

Suchen Sie nach Internetübertragungen, die nach Kategorien, Standort, Genre, Popularität und Nachrichten sortiert sind. Sie können auch anhand von Schlagwörtern nach Sendern suchen.

4.3.3 Favoriten

Favoriten werden auf dem Internetradiportal gespeichert und sind auf allen Internetradios verfügbar, die mit dem gleichen Konto registriert sind. Bevor Sie Favoriten verwenden können, muss das Radio im Internetradiportal registriert werden.

Um Ihren IR43DAB zu registrieren, öffnen Sie Senderliste > Hilfe > Zugangscode erhalten, um den einzigartigen Code für den Zugriff auf das Portal zu erhalten. (Bitte verwechseln Sie nicht den Portal-Zugangscode mit der Radio-ID unter Systemeinstellungen.

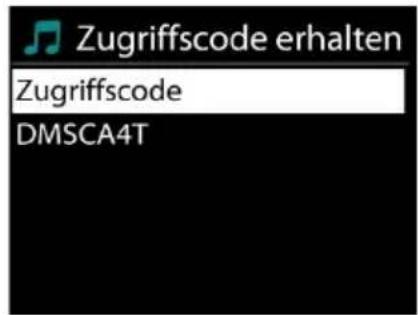

Zugriffscode erhalten Zugriffscode DMSCA4T

IR43DAB /Deutsche Bedienungsanleitung

Besuchen Sie das Portal unter www.wifiradio-frontier.com

Falls Sie dies der erste Besuch auf dem Portal ist, registrieren Sie ein neues Konto ungeben Sie folgende Informationen ein:

○ Zugangscode,
○ E-Mail-Adresse,
○ Passwort,
○ Radiomodell.

Falls Sie bereits über ein Konto verfügen und ein weiteres Radio hinzufügen möchten, melden Sie sich an und wählen Sie dann My preferences > Add another Wi-Fi radio.

Sobald Ihr Radio im Portal registriert wurde, können Sie umgehend die Radiofavoriten verwenden und Senderfunktionen hinzufügen.

Um einen wiedergegebenen Sender als Favoriten zu speichern, halten Sie die Taste OK gedrückt, bis im Display die Anzeige „Favorit hinzugefügt“ erscheint. Der Radiosender erscheint dann in der Liste der Standardfavoriten.

4.3.4 Meine hinzugefügten Sender

Obwohl das Internetradiportal über Tausende von Sendern verfügt, kann es sein, dass Sie Sender anhören möchten, die nicht aufgelistet sind. Sie können über das Portal Ihre eigenen Favoriten hinzufügen.

4.3.5 Sender speichern

Um einen Internetradiosender zu speichern, halten Sie die Taste auf der Fernbedienung gedrückt, bis im Display die Anzeige für die Speicherung von Sendern erscheint. Wählen Sie einen der 10 Speicherplätze aus, auf dem der aktuelle Sender gespeichert werden soll.

IR43DAB /Deutsche Bedienungsanleitung

Um einen gespeicherten Sender auszuwählen, drücken Sie kurz die Taste auf der Fernbedienung und wählen Sie denn einen der aufgelisteten gespeicherten Sender aus. Unten rechts im Display erscheint n (1, 2 usw.).

Sie können bis zu 10 Favoritensender speichern/aufrufen. Sie haben die Möglichkeit, schnell und einfach mit den Zifferntasten auf der Fernbedienung auf Ihre Favoritensender 1-0 zuzugreifen.

4.3.6 Informationen zur aktuellen Wiedergabe

Während der Wiedergabe werden im Display der Name und die Bezeichnung der Übertragung angezeigt. Um weitere Informationen anzuzeigen, drücken Sie die Taste MENU/INFO am Gerät oder INFO auf der Fernbedienung.

Mit jedem Drücken der Taste MENU/INFO am Gerät oder der Taste INFO auf der Fernbedienung wird nacheinander eine andere Gruppe von Informationen angezeigt: Name/Bezeichnung, Genre/Standort, Zuverlässigkeit, Codec/Abtastrate, Wiedergabe-Puffer und aktuelles Datum.

4.4 Music-Player

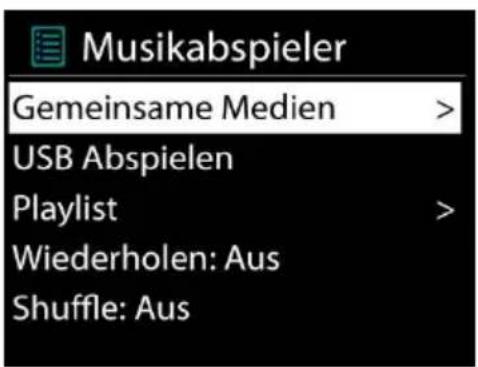

Im Music-Player-Modus können Dateien in den Formaten MP3, WMA, WAV, AAC oder FLAC von einem Computer im lokalen Netzwerk wiedergegeben werden.

Musikabspieler Gemeinsame Medien > USB Abspielen Playlist > Wiederholen: Aus Shuffle: Aus

Falls Sie bereits eine Musikdatei abspielen, können Sie die Taste oder auf

der Fernbedienung anstatt der Taste drücken, um umgehend zum zuletzt angezeigten Menü zurückzukehren.

Mit den Tasten oder können Sie den vorherigen oder nächsten Titel abspielen; halten Sie die Tasten gedrückt, um die Wiedergabe vor- oder zurückzuspulen.

4.4.1 Medieninhalte freigeben

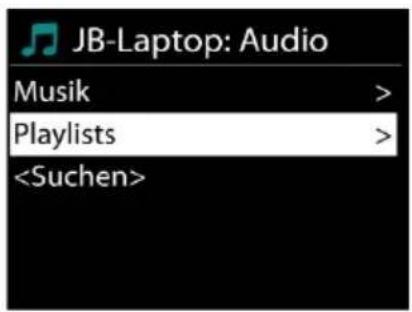

Falls Sie die Freigabe von Medieninhalten eingerichtet haben, sollte ein Eintrag vorhanden sein, der aus dem : . Falls Sie mehr als einen Computer haben, mit dem Sie Daten freigeben, werden die Alternativen aufgelistet. Wählen Sie den freigegebenen Inhalt aus, den Sie abspielen möchten.

Von nun an werden die Menüs vom Freigabeserver aus erstellt. Das erste Menü zeigt eine Liste mit Mediatypen, z.B. Musik, Video, Bilder und Wiedergabelisten. Der IR43DAB kann nur Musik und Wiedergabelisten abspielen.

JB-Laptop: Audio Musik > Playlists >

Es ist auch eine Suchfunktion verfügbar, mit der Sie Titel ähnlich wie Internetradiosender suchen können.

Die Option Musik bietet eine Vielzahl von Möglichkeiten zur Auswahl von Titeln, u.a. via Genre, Künstler, Album, Komponist und Bewertung.

Musikabspieler 03:28 All Out of Love Album: Sweet Dreams: The Encore Collection UPnP

Wenn Sie einen Titel gefunden haben, den Sie abspielen möchten, drücken Sie die

Taste . Mit einem kurzen Drücken der Taste startet die Wiedergabe.

4.4.2 USB-Wiedergabe

Von nun an werden die Menüs von den Ordnern auf dem USB-Gerät aus erstellt. Durchsuchen Sie mit dem Navigationsrädchen und der Zurück-Taste, bzw. mit den Pfeiltasten auf der Fernbedienung die Ordner. Im Display werden der Ordner und die Dateinamen (nicht unbedingt die Namen des Titels) angezeigt.

Wenn Sie einen Titel gefunden haben, den Sie abspielen möchten, drücken Sie das Navigationsrad am Gerät oder die Taste OK auf der Fernbedienung.

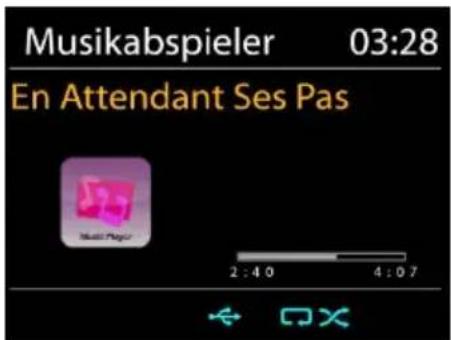

Musikabspieler 03:28 En Attendant Ses Pas Music Pago 2 : 4 0 4 : 0 7

4.4.3 Via USB aufladen

Für iOS-Gerät (z.B. iPhone): Der Ladevorgang wird nicht im Standby- und Music-Player-Modus unterstützt.

Für Android-Gerät: Der Ladevorgang wird nicht im Standby-Modus unterstützt.

4.4.4 Wiederholen/Zufallswiedergabe

Sie können Titel wiederholt oder in willkürlicher Reihenfolge abspielen.

4.4.5 Informationen zur aktuellen Wiedergabe

Während der Wiedergabe eines Titels werden im Display dessen Titel und Interpret angezeigt (UPnP). Im Display erscheint auch eine Fortschrittsanzeige mit Angaben zur abgelaufenen Zeit und Gesamtzeit der Disc. Am unteren Rand des Bildschirms weist je nach Quelle ein Icon auf UPnP hin. Um weitere Informationen anzuzeigen, drücken Sie . INFO

Mit jedem Drücken der Taste wird nacheinander eine andere Gruppe von Informationen angezeigt:

UPnP: Titel/Interpret/Fortschrittsbalken/Titeldauer, Album, Codec/ Abtastrate, Wiedergabepuffer und aktuelles Datum.

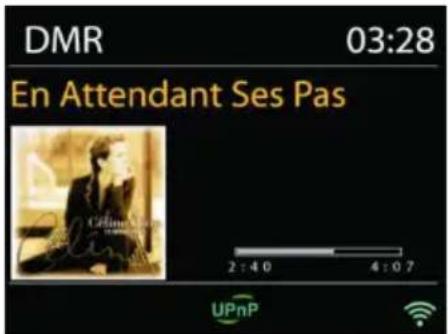

4.5 DMR (DLNA-Übertragung)

DMR 03:28 En Attendant Ses Pas Célence UPnP

Die Freigabe von Musik im Kapitel 5.4.1 ist eine Art von Musikübertragung, die Sie in der Musikliste auswählen und über den IR43DAB wiedergeben. Im nachfolgenden Abschnitt wird eine weitere Form der Musikübertragung erläutert, wobei die Wiedergabe nicht unbedingt über den IR43DAB gesteuert werden muss.

Sie können Musik von einem PC, Android-Handy oder Tablet freigeben und die Musikwiedergabe am IR43DAB direkt über den PC, das Android-Handy, das Tablet oder via iPhone/iPad steuern. Diese Art nennt sich ganz einfach DLNA-Übertragung.

4.5.1 Steuerung via PC

Systemanforderungen an den PC für DLNA: Windows 7 und Windows Media Player

1. Nehmen Sie den Setup wie folgt vor:

Geben Sie zunächst die Medieninhalte von Ihrem PC an den IR43DAB frei.

Bedienfeld > Netzwerk und Internet > Netzwerk und Freigabezentrum > Medienübertragungsoptionen

Öffnen Sie Windows Media Player zum Aktivieren von Remotesteuerung des Players zulassen

Klicken Sie mit der rechten Maustaste eine beliebige Musikdatei in der Bibliothek an und wählen Sie dann die Wiedergabe über den IR43DAB.

Es erscheint ein Musikwiedergabefeld für die Übertragung.

4.5.2 Steuerung via Smartphone/Tablet

Suchen Sie (mit dem Schlagwort: DLNA) und laden Sie aus dem Google Play Store oder Apple Store eine kostenlose oder handelsübliche DLNA- App auf Ihr Android-Handy, Tablet oder iPhone/iPad für die Installation herunter.

Wir empfehlen, auf einem Android Handy, Tablet oder iPhone/iPad die APP UNDOK, soundmaster oder MediaShare zu verwenden.

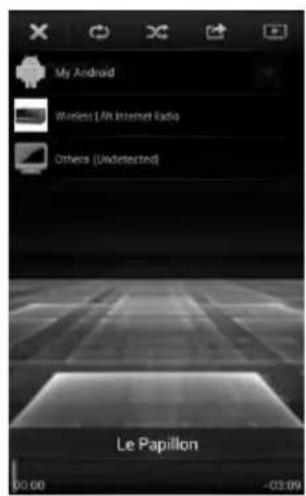

Gehen Sie wie folgt vor, um übertragene Inhalte wiederzugeben:

1. Wählen Sie den IR43DAB als Player aus.
2. Wählen Sie den Musikserver und anschließend die Musik aus.

My Android Wireless LAN Internet Radio Others (Undetected) Le Papillon 00:00 -03:09

Player auswählen

My Network Windows STATIONHD Windows STATION2

Server auswählen

HINWEIS: Einige Apps unterstützen nicht die Musikübertragung vom iPhone/iPod; aber das iPhone/ der iPod können dennoch dafür verwendet werden, Musik von anderen Servern zu übertragen.

Einige Apps ermöglichen, die Musik über mehrere Player gleichzeitig abzuspielen.

IR43DAB /Deutsche Bedienungsanleitung

Bei einigen Apps ist es möglich, eine Wiedergabeliste zu erstellen, sofern Sie mehrere Musikinhalte auswählen.

Lesen Sie die Bedienungsanleitung der jeweiligen Software oder App, um in den vollen Genuss der DLNA-Übertragung zu kommen.

4.5.3 Medienserver entfernen

Der IR43DAB speichert alle Daten des UPnP-Servers im internen Speicher ab, die über die Netzwerkverbindung erkannt wurden. Alle Server, die Sie bereits nutzten werden hier angezeigt. Sie haben nun Möglichkeit die Server zu entfernen, die Sie nicht länger mehr benötigen.

1) Drücken Sie im Musikplayer Modus die Menu Taste, um das Hauptmenü zu öffnen.
2) Drehen Sie den Tuning/Enter Regler, bis „Medienserver entfernen“ im Display hinterlegt ist. Bestätigen Sie nun die Eingabe durch Tastendruck Tuning/Enter.
3) Um die Medienserver, die Sie nicht mehr benötigen, zu entfernen, drehen Sie den Tuning/Enter Regler bis „JA“ im Display hinterlegt ist. Nun drücken Sie den Tuning/Enter Regler, um den Medienserver aus der Liste zu entfernen.

4.5.4 Wake-On-LAN

Mit dieser Funktion haben Sie die Möglichkeit, Ihren über UPnP-Server verwendeten Computer aus dem Standby aufzuwecken.

Ihr Computer oder Gerät muss für Wake on LAN konfiguriert sein. Hilfe hierzu erhalten Sie in einschlägigen Foren.

Bei einigen Geräten ist WAKE ON LAN nicht möglich. Dies ist keine Fehlfunktion des IR43DAB und stellt auch keinen Reklamationsgrund dar.

4.6 DAB

Im DAB-Modus werden digitale DAB/DAB+ Radiosender empfangen und Informationen bzgl. Sender, Übertragung und Titelwiedergabedauer angezeigt.

4.6.1 Radiosender suchen

Wenn Sie den DAB-Radiomodus das erste Mal einschalten oder die Senderliste leer ist, führt der IR43DAB einen vollständigen Scan nach verfügbaren Sendern durch. Sie können die Suche auch manuell starten, um die Senderliste aus einem der nachfolgenden Gründe zu aktualisieren:

○ Von Zeit zu Zeit sind andere Sender verfügbar.
- Falls der Empfang des ursprünglichen Scans nicht gut war, kann dies dazu führen, dass die Senderliste leer oder unvollständig ist.
- Falls der Empfang einiger Sender schlecht ist (Störungen), haben Sie die Möglichkeit, nur die Sender mit guter Signalstärke aufzulisten.

Wählen Sie die Option Vollständiger Scan, um die Suche manuell zu starten. Um nur Sender mit guter Signalstärke zu suchen, wählen Sie die Option Lokaler Scan.

DAB Stationen: 15 Suchlauf /

Nach Abschluss der Sendersuche zeigt das Radio eine Liste aller verfügbaren Sender an.

Um Sender zu entfernen, die angezeigt, jedoch nicht verfügbar sind, wählen Sie die Option Aufgegebene Sender.

Drehen Sie am Navigationsrädchen, um eine Senderliste anzuzeigen und drücken Sie dann das Rädchen für die Auswahl. Nach der Auswahl wird der Sender wiedergegeben und im Display werden Informationen bzgl. Sender und Titel oder die Sendung angezeigt.

4.6.2 Sender speichern

Um einen DAB-Sender zu speichern, halten Sie de Taste auf der Fernbedienung gedrückt, bis die Anzeige zum Speichern von Sendern erscheint. Wählen Sie einen der 10 Speicherplätze aus, auf dem der aktuelle Sender gespeichert werden soll.

Um einen gespeicherten Sender auszuwählen, drücken Sie kurz die Taste auf der Fernbedienung und wählen Sie denn einen der aufgelisteten gespeicherten Sender aus. Unten rechts im Display erscheint n (1, 2 usw.).

Sie können bis zu 10 Favoritensender speichern/aufrufen. Sie haben die Möglichkeit, schnell und einfach mit den Zifferntasten auf der Fernbedienung auf Ihre Favoritensender 1-0 zuzugreifen.

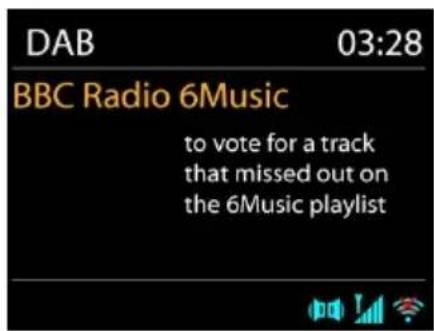

4.6.3 Informationen zur aktuellen Wiedergabe

Während der Übertragung werden der Sendername und die vom Sender übertragenen DLS-Informationen (Dynamic Label Segment) angezeigt; diese enthalten Echtzeitdaten wie z.B. Sendungsname, Titel und Kontaktinformationen. Stereoübertragungen sind oben im Display mit einem entsprechenden Icon gekennzeichnet. Um weitere Informationen anzuzeigen, drücken Sie die Taste MENU/INFO am Gerät oder INFO auf der Fernbedienung.

Mit jedem Drücken der Taste MENU/INFO am Gerät oder der Taste INFO auf der Fernbedienung wird nacheinander eine andere Gruppe von Informationen angezeigt: DLS-Text, Art der Sendung, Ensemble-Name/Frequenz, Signalstärke/Fehlerrate, Bitrate/Codec/Kanäle und das aktuelle Datum.

4.6.4 Einstellungen

• Komprimierung des Dynamikbereichs (DRC)

Falls Sie in einer lauten Umgebung Musik mit einem hohen Dynamikbereich anhören, können Sie den Audio-Dynamikbereich komprimieren. Leise Töne werden dadurch lauter und laute Töne leiser. Stellen Sie die Option DRC mit Aus Niedrig oder Hoch ein.

- Senderreihenfolge

Sie können die DAB-Radiosender alphanumerisch, als Ensemble oder gültige Sender sortieren.

Ensemble listen Sender auf, die gemeinsam auf dem gleichen Ensemble übertragen werden. Mit der Option Gültig werden zunächst gültige Sender alphanumerisch und anschließend nicht übertragene Sender angezeigt.

4.7 UKW

Im UKW-Radiomodus werden analoge Radiosender über das UKW-Band empfangen und RDS-Daten (Radio Data System) bzgl. Sender und Übertragungsort angezeigt.

Drücken Sie die Taste für die Suche eines Radiosenders. Die Frequenzanzeige läuft vorwärts, während der IR43DAB das UKW-Band absucht. Alternativ dazu können Sie die Tasten <- oder -> gedrückt halten, um die Frequenz aufwärts oder abwärts zu scannen. Oder stellen Sie die Frequenz manuell ein, indem Sie diese Tasten kurz drücken oder am Navigationsrädchen drehen.

4.7.1 SPEICHERPLATZ

Um einen UKW-Sender zu speichern, halten Sie die Taste auf der Fernbedienung gedrückt, bis im Display die Anzeige für die Speicherung von Sendern erscheint. Wählen Sie einen der 10 Speicherplätze aus, auf dem der aktuelle Sender gespeichert werden soll.

Um einen gespeicherten Sender auszuwählen, drücken Sie kurz die Taste auf der Fernbedienung und wählen Sie denn einen der aufgelisteten gespeicherten Sender aus. Unten rechts im Display erscheint n (1, 2 usw.).

Sie können bis zu 10 Favoritensender speichern/aufrufen. Sie haben die Möglichkeit, schnell und einfach mit den Zifferntasten auf der Fernbedienung auf Ihre Favoritensender 1-0 zuzugreifen.

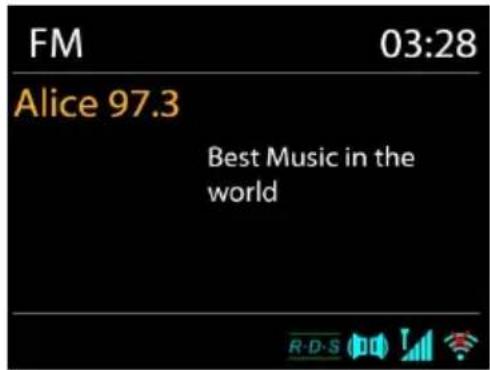

4.7.2 Informationen zur aktuellen Wiedergabe

Während der Übertragung werden im Display die Frequenz und – sofern RDS-Informationen verfügbar sind – der Sendername und andere RDS-Daten wie Sendungsname, Titel und Kontaktinformationen angezeigt. Falls keine Daten verfügbar sind, wird nur die Frequenz angezeigt. Stereoübertragungen sind oben im Display mit einem entsprechenden Icon gekennzeichnet. Um weitere Informationen bzgl. der Sendung anzuzeigen, drücken Sie die Taste MENU/INFO am Gerät oder die Taste INFO auf der Fernbedienung.

Mit jedem Drücken der Taste MENU/INFO auf dem Gerät oder der Taste INFO auf der Fernbedienung wird nacheinander eine andere Gruppe von Informationen angezeigt: RDS-Text, weitere RDS-Daten (Sender/Art der Sendung), Frequenz und das aktuelle Datum.

4.7.3 Einstellungen

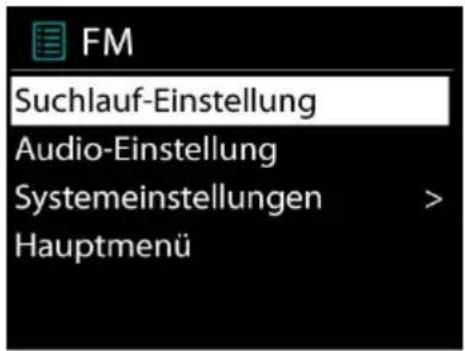

FM Suchlauf-Einstellung Audio-Einstellung Systemeinstellungen > Hauptmenü

Wählen Sie Scaneinstellungen/ UKW-Sender zuerst, um zu einem bestimmten wiedergegebenen Sender zu gelangen. Drücken Sie dann „Menu“ am Gerät, um die obige Tabelle anzuzeigen.

Per Standardeinstellung wird die UKW-Suche beendet, sobald ein verfügbarer Sender gefunden wurde. Diese Funktion kann dazu führen, dass ein Sender mit schlechtem Rauschabstand (Rauschen) wiedergegeben wird. Um die Scaneinstellungen dahingehend zu ändern, dass nur Sender mit guter Signalstärke empfangen werden, wählen Sie zunächst die Option nur starke Sender und anschließend die Option Ja.

Audioeinstellungen

Alle Stereosender werden in Stereo wiedergegeben. Bei Sendern mit schlechterem Empfang kann dies zu einem schlechten Rauschabstand (Rauschen) führen. Um solche Sender in Mono wiederzugeben, wählen Sie die Option Schlechter UKW-Empfang: Nur in Mono wiedergeben und Ja.

4.8 Bluetooth

Wenn Sie den Bluetooth-Modus auswählen, aktiviert das Gerät die Kopplung und unten im Display blinkt das BT-Icon. Schalten Sie Ihr Smartphone, Tablet oder Bluetooth-Gerät ein, um nach dem Gerät zu suchen. Der Bluetooth-Name Ihres Geräts ist „IR43 DAB“.

Nach der erfolgreichen Kopplung leuchtet die Bluetooth-Anzeige stetig und hört auf zu blinken. Um die BT-Kopplung zu beenden, müssen Sie Ihr Smartphone, Tablet oder andere Bluetooth-Geräte ausschalten oder trennen.

Bluetooth 03:28 Bluetooth Heutiges Datum: 23/01/2016

Drücken Sie die Taste auf der Fernbedienung, um die Musikwiedergabe zu starten oder zu unterbrechen. Sie können mit den Tasten oder auf der Fernbedienung zum vorherigen oder nächsten Titel gelangen.

4.9 Sleep-Timer

Stellen Sie den Sleep-Timer ein, indem Sie im Hauptmenü die Option Sleep-Timer auswählen oder die Taste SLEEP/SNOOZE auf der Fernbedienung drücken. Wählen Sie Sleep AUS, 15 MIN., 30 MIN., 45 MIN. oder 60 MIN.

Nach der Auswahl eines Sleep-Timers kehrt das System zum Hauptmenü zurück. Drücken Sie die Taste MENU/INFO am Gerät oder die Taste MENU auf der Fernbedienung, um zur aktuellen Wiedergabeanzeige zu gelangen.

4.10 Weckruf

Das Gerät bietet zwei unterschiedliche Weckrufoptionen mit Schlummerfunktion, um das Gerät nach einer bestimmten Dauer einzuschalten. Sie können für jeden Weckruf einen bestimmten Weckmodus einstellen.

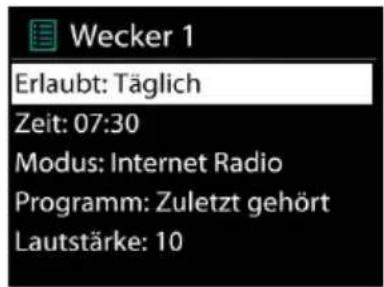

Wählen Sie im Hauptmenü die Option Weckruf, um einen Weckruf einzustellen oder zu ändern.

Wecker 1 Erlaubt: Täglich Zeit: 07:30 Modus: Internet Radio Programm: Zuletzt gehört Lautstärke: 10

Wählen Sie die Nummer des Weckrufes (1 oder 2) und konfigurieren Sie dann die folgenden Einstellungen:

○ Aktivieren: Ein/Aus,
- Frequenz: Täglich, Einmal, Wochenende oder Wochentage,
○ Uhrzeit,
○ Modus: Buzzer, Internetradio, DAB oder UKW,
- Gespeicherte Sender: Zuletzt angehört 1-10,
○ Lautstärke: 0-20

Um die neuen Einstellungen zu aktivieren, scrollen Sie nach unten und wählen Sie Speichern.

Die aktivierten Weckrufe werden unten links im Display mit einem entsprechenden Icon angezeigt.

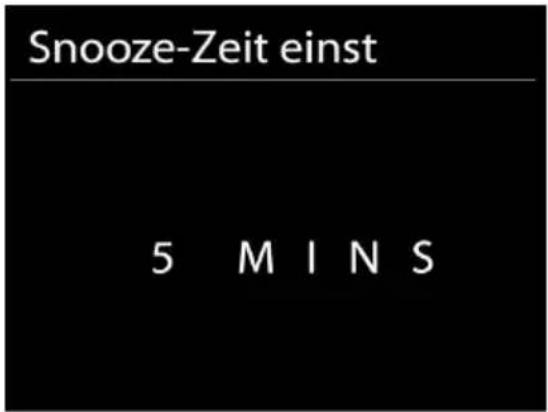

Zur voreingestellten Uhrzeit ertönt der Weckruf. Um den Weckruf vorübergehend zu unterbrechen, drücken Sie die Taste SLEEP/SNOOZE auf der Fernbedienung. Sie können die Dauer der Schlummerfunktion einstellen. Das Radio aktiviert für eine bestimmte Dauer den Standby-Modus; das Weckruf-Icon blinkt.

Snooze-Zeit einst 5 M I N S

4.11 Zusätzliche Funktionen

4.11.1 Analoger RCA-Stereoausgang

Verwenden Sie das mitgelieferte RCA-Kabel, um den IR43DAB mit Ihrer eigenen Hi-Fi Lautsprecheranlage zu verbinden und somit die Soundleistung zu verbessern.

4.11.2 Koaxialer Ausgang

Verwenden Sie ein koaxiales Audiokabel, um Ihr Gerät mit einer eigenen Hi-Fi Lautsprecheranlage zu verbinden und somit die Soundleistung zu verbessern.

4.11.3 SPDIF-Ausgang

Verwenden Sie ein optisches Audiokabel, um Ihr Gerät mit einer eigenen Hi-Fi Lautsprecheranlage zu verbinden und somit die Soundleistung zu verbessern.

5 Störbehebung

Problem	Behebung
Das Gerät lässt sich nicht einschalten.	Überprüfen Sie, ob der Netzadapter richtig angeschlossen ist.
Kein Ton.	1. Schalten Sie den Ton ein; möglicherweise ist er stumm gestellt.2. Erhöhen Sie die Lautstärke.3. Trennen Sie möglicherweise verbundene Kopfhörer oder Lautsprecher von der Anschlussbuchse.
Die Netzwerkverbindung kann nicht hergestellt werden.	1. Überprüfen Sie das LAN-Kabel und die WLAN-Funktion.2. Versuchen Sie, am Gerät eine IP-Adresse einzurichten.3. Aktivieren Sie am Router die DHCP-Funktion und stellen Sie dann am Gerät wieder die Verbind her.4. Im Netzwerk ist ein Firewall aktiviert – stellen S das entsprechende Programm so ein, dass der Zugang gewährleistet ist.5. Router neu starten
Die Wi-Fi-Verbindung lässt sich nicht herstellen.	1. Überprüfen Sie am Router die Verfügbarkeit des WLAN-Netzwerks.2. Stellen Sie das Gerät näher an den Router hera3. Vergewissern Sie sich, dass das Passwort korrekt ist.

IR43DAB /Deutsche Bedienungsanleitung

Die kabelgestützte Verbindung kann nicht hergestellt werden.	1. Überprüfen Sie am Zugangspunkt die Verfügbarkeit des LAN-Netzwerkes.2. Verbinden Sie das LAN-Kabel erneut oder ersetzen Sie es.
Kein Radiosender gefunden.	1. Überprüfen Sie das Netzwerk sowie den Zugangspunkt und Firewall.2. Der Sender ist momentan möglicherweise nicht verfügbar. Versuchen Sie es später erneut ode stellen Sie einen anderen Sender ein.3. Die Senderverknüpfung hat sich geändert oder der Sender überträgt nicht mehr - kontaktiere Sie den Anbieter.4. Die Verknüpfung manuell hinzugefügter Sender ist nicht korrekt. Vergewissern Sie sich, dass d korrekt sind und geben Sie die Daten dann erneut ein.
Rauschen im UKW-Modus	1. Überprüfen/positionieren Sie die UKW-Antenne.2. Stellen Sie das Radio um.
Keine Sender verfügbar/Störungen/Unterbrechungen im DAB-Modus.	1. Stellen Sie das Radio um.2. Führen Sie den Scan nach lokalen Sendern durch (hohe Signalstärke).3. Überprüfen Sie die lokale DAB-Reichweite.
Weckruf funktioniert nicht.	1. Schalten Sie den Weckruf ein.2. Informieren Sie sich unter „Kein Ton“ näher übe die Lautstärkeeinstellung.3. Es wurde ein Sender als Weckmodus eingestellt, aber das Netzwerk ist nicht verbunden. Änderr Sie den Weckmodus oder konfigurieren Sie die

IR43DAB /Deutsche Bedienungsanleitung

	Verbindung.
USB-Treiber oder MP3-Player werden nicht erkannt.	1. Überprüfen Sie, ob der USB-Treiber oder der MP3-Player richtig angeschlossen sind.2. Einige USB-Festplatten benötigen eine externe Stromversorgung; vergewissern Sie sich, dass diese mit der Stromversorgung verbunden sind3. Das Gerät kann nicht alle MP3-Player direkt scannen – verwenden Sie stattdessen einen USB-Treiber.
NetRemote erscheint nicht oder wird nicht mit dem IR43DAB verbunden	1. Öffnen Sie die App erneut.2. Falls mehrere Inhalte von unterschiedlichen Geräten gleichzeitig übertragen werden, kann e zu einem Betriebsausfall kommen. Starten Sie den IR43DAB und/oder Ihr Gerät neu.
Andere unerklärte Ursachen.	Der IR43DAB verarbeitet eine große Datenmenge; nach einer bestimmten Betriebsdauer kann dies – unabhängig in welchem Modus – dazu führen, dass das Gerät hängen bleibt oder unsachgemäß funktioniert. Starten Sie den IR43DAB ggf. neu.
	Die normale Funktionsweise des Geräts kann durch starke elektromagnetische StörungenBeeinträchtigt werden. Stellen Sie den normalen Betrieb wieder her; beachten Sie die Angaben in d Bedienungsanleitung. Falls Sie den normalen Betrieb nicht wiederherstellen können, verwenden Sie das Gerät an einem anderen Ort.
	An Orten mit starken Funkstörungen können Fehlfunktionen verursacht werden. Sobald solche Störungen behoben wurden, funktioniert das Gerät wieder ordnungsgemäß.

6 Technische Daten

Modellnummer	IR43DAB
Bezeichnung	Internetradio/ Netzwerk-Audioplayer
Display	2,4", 320 x 240, TFT-Farbdisplay
Unterstützte Netzwerke	IEEE 802.11b/g/n schnurlos (Wi-Fi)10/100 Ethernet (LAN)
Verschlüsselung	WEP, WPA, WPA2 (PSK), WPS
Übertragung	UPnP, DLNA
Unterstützte Wiedergabeformate	MP3, WMA, WAV, AAC, FLAC
DAB/DAB+	Band III (170 - 240 MHz)
UKW	87,5 - 108,0 MHz, mit RDS
Netzadapter	5V 1500mA
Stromverbrauch im Standby-Modus	<1W
Betriebstemperatur	0 °C - 35 °C
Anschlüsse	USB-PortKopfhörerbuchse3,5 mm Line-Ausgang, StereoRCA-Ausgang für analoge StereowiedergabeKoaxialer Ausgang,Optischer AusgangLAN-Port (RJ45)DC IN Netzeingang
Abmessungen	430mm(L) x 68mm(H) x 303mm(B)
Gewicht	3 kg

Importeur

Wörlein GmbH

Gewerbestrasse 12

D 90556 Cadolzburg, DEUTSCHLAND

Tel.: [phone] - 0

Fax.: [phone] - 12

E-Mail: [e-mail]

Web: www.woerlein.com

HINWEISE ZUM UMWELTSCHUTZ

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

CE

Hinweis: Die Lackierung der rückseitigen Aluminiumabdeckung dient der optischen Verbesserung und ist kein Isolationsmaterial.

Die technischen Daten unterliegen unangekündigten Änderungen.

Urheberrecht Wörlein GmbH, D 90556 Cadolzburg

19inch Tuner

IR43DAB

User Manual

Web: www.woerlein.com

ENVIRONMENTAL PROTECTION

5.7.1 Stationsgeheugen

5.11.1 Analoge RCA stereo-uitgang

Web: www.woerlein.com

C€

Internett: www.woerlein.com

CE

5.11 Extrafunktioner

5.11.1 RCA analog stereo ut uttaget

Web: www.woerlein.com

CE

Hiermit bestätigt Wörlein GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet.

Eine Kopie der Konformitätserklärung kann unter folgender Adresse bezogen werden.

Wörlein GmbH, Gewerbestrasse 12, D 90556 Cadolzburg, Germany

Email: [e-mail]

Tel.: [phone]
