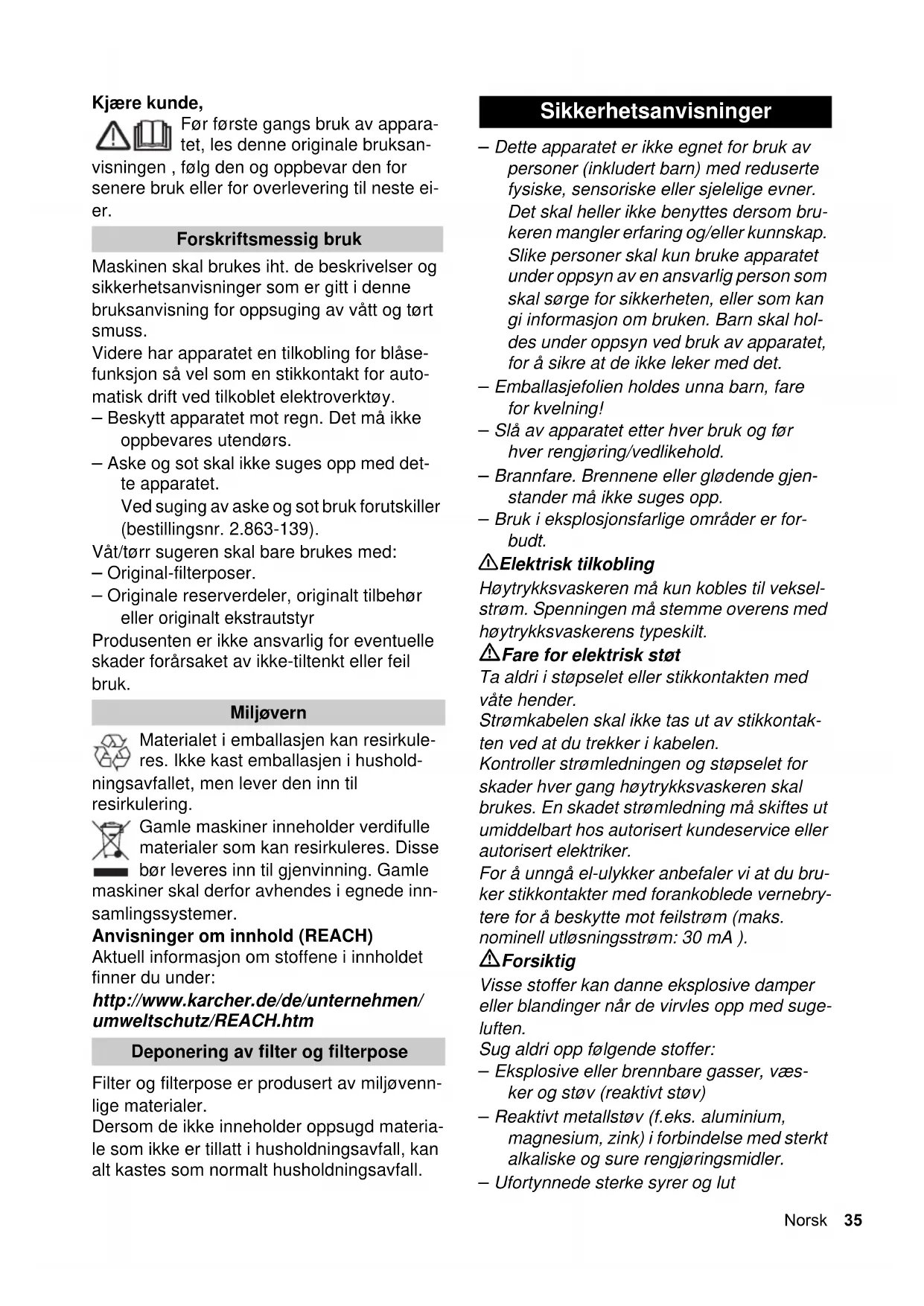

Kjære kunde,
Før første gangs bruk av apparatet, les den originale bruksanvisningen, følg den og oppbevar den for senere bruk eller for overlevering til neste eier.
Forskriftsmessig bruk
Maskinen skal brukes iht. de beskrivelser og sikkerhetsanvisninger som er gitt i denne bruksanvisningen for oppsuging av vått og tørt smuss.
Videre har apparatet en tilkobling for blåsefunksjon så vel som en stikkontakt for automatisk drift ved tilkoblet elektroverktøy.
- Beskytt apparatet mot regn. Det må ikke oppbevares utendørs.
- Aske og sot skal ikke suges opp med dette apparatet.
Ved suging av aske og sot bruk forutskiller (bestillingsnr. 2.863-139).
Våt/tørr-sugeren skal bare brukes med: - Original-filterposer. - Originale reserverdeler, originalt tilbehør. eller originalt ekstrautstyr
Produsenten er ikke ansvarlig for eventuelle skader forårsaket av ikke-tiltenkt eller feil bruk.
Miljøvern
Materialet i emballasjen kan resirkuleres. Ikke kast emballasjen i hushold
ningsavfallet, men lever den inn til resirkulering.
Gamle maskiner inneholder verdifulle materialer som kan resirkuleres. Disse bør leveres inn til gjenvinning. Gamle
maskiner skal derfor avhendes i egnede innsamlingssystemer.
Anvisninger om innhold (REACH)
Aktuell informasjon om stoffene i innholdet finner du under:
Deponering av filter og filterpose
Filter og filterpose er produsert av miljøvennlige materialer.
Dersom de ikke inneholder oppsugd materiale som ikke er tillatt i husholdningsavfall, kan alt kastes som normalt husholdningsavfall.
- Dette apparatet er ikke egnet for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller psykiske evner. Det skal heller ikke benyttes dersom brukeren mangler erfaring og/eller kunnskap. Slike personer skal kun bruke apparatet under oppsyn av en ansvarlig person som skal sørge for sikkerheten, eller som kan gi informasjon om bruken. Barn skal holdes under oppsyn ved bruk av apparatet, for å sikre at de ikke leker med det.
- Emballasjefolien holdes unna barn, fare for kvelning!
- Slå av apparatet etter hver bruk og før hver rengjøring/vedlikehold.
- Brannfare. Brennende eller glødende gjenstander må ikke suges opp.
- Bruk i eksplosjonsfarlige områder er forbudt.
△ Elektrisk tilkobling
Høytrykksvaskeren må kun kobles til vekselstrøm. Spenningen må stemme overens med høytrykksvaskerens typeskilt.
△ Fare for elektrisk støt
Ta aldri i støpselet eller stikkontakten med våte hender.
Strømkabelen skal ikke tas ut av stikkontakten ved at du trekker i kabelen.
Kontroller strømledningen og støpselet for skader hver gang høytrykksvaskeren skal brukes. En skadet strømledning må skiftes ut umiddelbart hos autorisert kundeservice eller autorisert elektriker.
For å unngå el-ulykker anbefaler vi at du bruker stikkontakter med forankoblede vernebrytere for å beskytte mot feilstrøm (maks. nominell utløsningsstrøm: 30 mA).
Forsiktig
Visse stoffer kan danne eksplosive damper eller blandinger når de virvles opp med sugeluften.
Sug aldri opp følgende stoffer:
- Eksplosive eller brennbare gasser, væsker og støv (reaktivt støv) - Reaktiv metallstøv (f.eks. aluminium, magnesium, sink) i forbindelse med sterkt alkaliske og sure rengjøringsmidler. - Ufortynnede sterke syrer og lut
- Organiske løsemidler (f.eks. bensin, fortynner, aceton, fyringsolje). I tillegg kan disse stoffene angripe materialet som er brukt i støvsugeren.
Igangsetting
Beskrivelse av apparatet
Denne bruksanvisningen beskriver grunnmodellen for våt/tørr-sugeren som beskrevet på omslaget. Figurene viser maksimal utrustning, alt etter modell vil det være forskjeller i utrustning og medfølgende tilbehør.
Kontroller ved utpakkingen at innholdet i pakken er komplett og uskadd. Kontakt din forhandler ved eventuelle transportskader.
Se side 2 for illustrasjoner
1 Bærehåndtak 2 Hovedbryter (AV/PA) 3 Blåsetilkobling 4 Luftregulering for blåsefunksjon 5 Sugeslangetilkobling 6 Styringshjul 7 Tilbehørsholder 8 Oppbevaring, strømkabel 9 Nettkabel med plugg 10 Apparatkontakt 11 Sugeslange 12 Sugerør 2 x 0,5 m 13 Gulvmunnstykke, omkoblingsbar (A 2534 pt / A 2574 pt) 14 Gulvmunnstykke med innsats for harde flater (A 2234 pt) 15 Fugemunnstykke 16 Filterpose 17 Sugeslange Flex-Tool 18 Adapter
Montere tilbehør
Figur 1
Vipp bærehåndtaket ned. Ta av motorhuset og ta tilbehøret ut av beholderen.
Figur 2
Monter styringshjulene på undersiden av beholderen. Sett eventuelt inn filterpose.
Sett motorhuset på beholderen, og lukk igjen. Figur 3 Koble til tilbehør.
Betjening
Arbeid alltid med påsatt patronfilter, både ved tørr og våt suging!
Slå apparatet på
Figur 4
Sett i støpselet. → Slå på apparatet ved hjelp av PÅ/AV-bryteren.
Stilling I: Normaldrift, suging eller blåsing. Stilling II: Automatisk drift med tilkoplet elektroverktøy.
Stilling 0: Maskin og tilkoblet elektroverktøy er nå avslått.
Støvsuging
Figur 5
For støvfri avhending av oppsuget støv, vil vi anbefale bruk av filterpose. Dette har også den fordelen at patronfilteret ikke blir like fort tilsmusset.
Arbeid kun med tørt patronfilter!
→ Derfor: Tørk alltid det våte patronfilteret godt før bruk! △ Fulle filterposer kan sprekke! → Derfor: Skift filterpose i rett tid! △ Ved suging av fint støv skal det alltid brukes filterpose! → Fyllingsgraden av filterposen er avhengig av hva slags smuss som suges opp. Ved fint støv, sand osv. må filterposen skiftes oftere. → Ved suging av aske og sot bruk forutskiller (bestillingsnr. 2.863-139).
Figur 6
Støvsuging av harde gulvbelegg
A 2534 pt / A 2574 pt:
Trykk på omsjalteren på gulvmunnstykket med foten. Børstestripene på undersiden av gulvmunnstykket trykkes ut.
A 2234 pt:
Sett inn innsatsen for harde gulvbelegg i gulvdysen. Børstene skal peke forover.
Støvsuging av teppegulv
A 2534 pt / A 2574 pt:
Trykk på omsjalteren på gulvmunnstykket med foten. Børstestripene på undersiden av gulvmunnstykket trekkes inn.
A 2234 pt:
Arbeid uten innsats for harde gulvbeegg.
Blåsefunksjon
Brukes f.eks. til å blåse løv eller støv fra garasjen, hobbyrommet eller verkstedet.
Figur 7
Ikke bruk filterpose!
Ved skumdannelse eller lekkasje av væske må apparatet slås av umiddelbart!
Merk: Når beholderen er full, blir sugeåpningen stengt av en flottør og apparatet går med økt turtall. Slå av maskinen umiddelbart og tøm beholderen.
Arbeide med elektroverktøy
→ Adapter tilpasses ved behov ved hjelp av en kniv til tilkoblingsdiameteren på det elektriske verktøyet.
Figur 8
Det kan kobles til elektroverktøy med en oppsamlingsytelse på 100 - 2100 W.
| A 2234 pt A 2534 | pt
A 2574 pt |
| EU 100 | - 2100 W 100 - 21 | 00 W |
| CH 100 | - 1100 W 100 - 90 | 0 W |
| GB 100 | - 1800 W 100 - 16 | 00 W |
→ A) Sett det vedlagte adapteret inn på sugeslangen og koble det til elektroverktøyet.
eller
→ B) Bruk en sugeslange Flex-Tool, sett da den tykke enden direkte på sugeslangen og den andre enden på den vedlagte adapteren, og koble til elektroverktøyet.
Figur 9
→ Sett inn støpselet fra det elektriske verktøyet i støvsugeren.
→ Maskinen settes til stilling II, start så arbeidet.
Merk: Så snart elektroverktøyet er slått på vil sugeturbinen starte med 0,5 sekunds forsinkelse. Når elektroverktøyet slås av, går sugeturbinen enda 5 sekunder for å suge opp restsmuss.
Etter bruk
→ Slå av apparatet og trekk ut støpselet.
Tøm beholderen
Figur 10
Ta av motordelen og tøm beholderen.
Oppbevaring av apparatet
Figur 11
→ Plasser tilbehør på apparatet, og oppbevar i et tørt rom.
Transport av maskinen
Ved transport av apparatet i bil skal apparatet festes godt.
Pleie, vedlikehold
Fare for personskader
Slå alltid av høytrykksvaskeren og trekk ut støpselet før stell og vedlikehold av enheten.
Rengjør støvsugeren og tilbehøret
Forsiktig
Ikke bruk skuremiddel, glass eller universalrengjøringsmiddel! Dypp aldri apparatet under vann.
Bruk et alminnelig rengjøringsmiddel for plast på apparatet, og tilbehørsdeler av plast. Beholder og tilbehør skylles med vann ved behov, og skal tørke før bruk.
Generelle merknader
Garanti
De garantibestemmelser som er utgitt av vår distribusjonsavdeling, gjelder i alle land. Eventuelle feil på maskinen blir reparert gratis i garantitiden, dersom feilen skyldes material- eller produksjonsfeil. Ved behov for garantireparasjoner henvender du deg til din forhandler eller nærmeste autoriserte serviceforhandler. (Se adresse på baksiden)
Kundetjeneste
Våre KARCHER-avdelinger hjelper deg gjerne ved feil eller om du har spørsmål. (Se adresse på baksiden)
Bestilling av reservedeler og spesialtilbehør
Et utvalg av de vanligste reservedelene finner du bak i denne bruksanvisningen. Reservedeler og tilbehør får du hos din forhandler eller ved en KÄRCHER-avdeling. (Se adressen på baksiden)
Feilretting
Sugeeffekten er dårlig
Ta ut filteret og bank av smuss. Dersom smusset ikke løsner, rengjør under rennende vann og la det tørke helt før det monteres igjen. Ved hardnakket tilsmussing eller skader skal det skiftes.
Slå av maskinen, tøm beholderen.
Tekniske data
| A 2234 pt | A 2534 pt
A 2574 pt |
| Spenning 220-240V | |
| Strømtype 50/60 Hz | |
| Strømsikring (trege) 16 A |
| Beholder, volum 18 I 25 I | | |
| Vannopptak 8 I 13 I | | |
| Effekt P nominell | 1200 W 1 | 400 W |
| Effekt P maks | 1400 W 1 | 600 W |
| Nettledning H 05VV-F3G1,5 |
| Lydtrykksnivå (EN 60704-2-1) | 75 dB(A) |
Det tas forbehold om tekniske endringer!
