BRUKSANVISNING KV26B - KV26N - KV26S SMEG

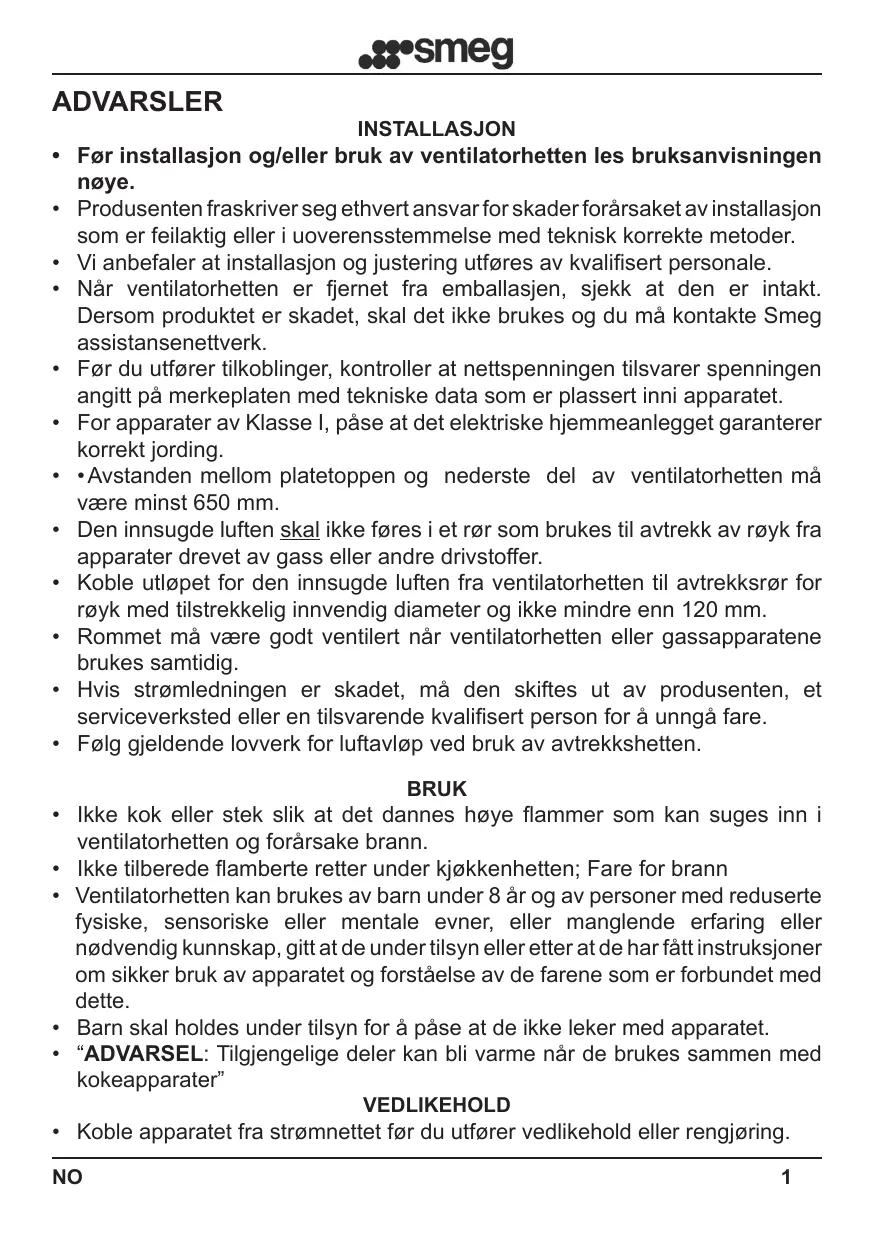

• Før installationsjon og/eller bruk av ventilatorhetten les bruksanvisningen nøye.
• Produsenten fraskriver seg ethvert ansvar for skader forårsaket av installationsjön som er feilaktig eller i uoverensstemmelse med teknik korrekte metoder.
• Vi anbefaler at installationsjön og justering utføres av kvalifisert personale.
• När ventilatorhetten er fjernet fra emballasjen, sjekk at den er intakt. Dersomprodukter er skadet, skal det ikke brukes og du mA kontakte Smeg assistansenettverk.
• För du utförer tilkoblinger, kontroller at nettspenningen tilsvarer spennen angitt på merkeplaten med tekniske data som er plassert inni apparatet.
• For apparater av Klasse I, pase at det elektriske hjemmeanlegget garanterer korrekt jording.
• Avstanden mellom platetoppen og nederste del av ventilatorhetten måvine minst 650 mm.
• Den innsugde luften skal不解 fores i et rør som brukes til avtrekk av røyk fra apparater drevet av gass erler andre drivstoffer.
• Koble utløpet for den innsugde luften fra ventilatorhetten til avtrekksrør for røyk med tilstrekkelig innvendig diameter og ikke mindre enn 120 ~mm .
• Rommet på vår godt ventiliert'nar ventilatorhetten eller gassapparatene brukes samtidig.
• Hvis strømledningen er skadet, på den skiftes ut av produsenten, et serviceverksted eller en tilsvarende kvalisert person forå unngå fare.
• Følg gjeldende lovverk for luftavlp ved bruk av avtrekkshetten.

BRUK

• Ikke kok ell er stek sik at det dannes hove flammer som kan suges inn i ventilatorhetten og forarsake brann.
• Ikke tilberede flamberte retter under kjokkenhetten; Fare for brann
• Ventilatorhetten kan brukes av barn under 8 År og av personer med reduserte fysiske, sensoriske eller mentale evner, eller manglende erfaring uller nødvendig kunnskap, gitt at de under tilsyn uller etter at de har fätt instruksjoner om sikkerBruk av apparatet og forstæelse av de farene som er forbundet med dette.
  Barn skal holds under tilsyn for a pase at de ikke leker med apparatet.
• "ADVARSEL: Tilgengelige deler kan bli varme nár de brukesammen med kokeapparater"

VEDLIKEHOLD

Koble apparatet fra strømnett før du utfører vedlikehold eller rengjøring.

• Utfør et grundig og regelmessig vedlikehold av filtrene ved Å fölgene intervallene anbefalt av produsenten.
• Bruk en fuktig klut og mildt rengjøringsmiddel for rengjøring av ventilatorhettens overflater.
• Rengjöring og vedlikehold skal besørges avBrukeren og skal违法犯罪 uftføres av barn uten tilsyn.
  PRODUSENTEN FRASKRIVER SEG ETHVERT ANSVAR DERSOM INDIKASJONENE OVER IKKE OVERHOLDES

BRUKSMÅTE:

• Dette apparatet er laget for bruk som ventilatorhete i SUGEVERSJON (luften fores ut) eller ventilatorhete i FILTERVERSJON (luften sendes tilbake i rommet).
• SUGEVERSJON: For at ventilatorhetten skal fungere i sugeversjon, mä motorkoblingen festes direkte til røykkanalen for damp og matos via et rør ell er en slange med egnet intern diameter (minst 120 mm).

MERK: Fjern eventuelle aktive kullfiltre.

• FILTERVERSJON: Dersom det ikke er mulig Å före luften ut i det fri kan ventilatoren omgjores til filterversjon. I dette versjonen renses luft og damp av aktive kullfentre og fores deretter tilbake i rommet gjennom ventilasjonsgitterne på sidene av røret.

Merk: bruk av ventilatorhetten i filterversjon kan medføre en økning i oppfattet lydnivå.

INSTRUKSJONER FOR INSTALLASJON:

Ventilatorhettenleveresmedaltnødvendiginstallasjonsutstyr. Minimumsavstanden mellom platetoppen og nederste del av ventilatorhetten ma vare minst 650mm (Fig.

1) Ventilatorhetten skal sentreres i forhold til platetoppen.
2) Det er ulike metoder for installationsjon avhengig av modellen på ventilatorhetten. Finn ditt festesystem blant de følgende:

a) 2 nivellerende kroker som festes med medfølgende ekspansjonsplugger (Fig. 2)
b) Nivellerende brakett som festes på baksiden med medfølgende ekspansjonsplugger (Fig. 3)
c) For modeller over kjøkkenøy se vedlagt installationsveiledningd)

MERK: Festesystemene a) og b) plasseres på baksiden av ventilatorhetten i hullene L1 (Fig. 5).

3) Fjern fettfiltrene, plasser ventilatorhetten på veggen og marker plasseringen av hullene for feste av festesystemet.
4) Bor de 2 hullene avmerket på veggen etter at du har fjernet ventilatorhetten fra veggen
5) Fest festesystemet på veggen ved Å skru til ekspansjonspluggen
6) Merk av de to hullene på veggen L2 for Å feste pluggene i hullene. (medfølgende plugged)
7) 7) Heng hetten på festesystemet (Fig. 2 og 3) og nivellere den med justeringsskruen.
8) Fest ventilatorhetten på en sikker måte ved Å skru fast de to ekspansjonspluggene til hullene L2

LUFTTILKOBLINGSSYSTEMER:

SUGEVERSJON: Koble til utgangen av motorinnlpet rorykutlopsrret med intern diameter 0 150 mm til. Luftutlopsrret kal不信 ha en diameter mindre enn 120 mm.

Vær oppmerksom på at dersom ventilatorhetten er utstyrt med et aktivt kullfilter sä må dette fjernes (se s. 8)

Unntak for Tyskland:

När kjokkenventilatoren og apparater som drives av annen energi enn elektrisitet er i drift samtidig, má det negative trykket i rommet ikke overstige 4 Pa (4 x 10-5 bar).

Fig. 1

Fig. 2

Fig. 3

Fig. 4

FILTERVERSIONJON:

La motorinntaket vår fritt. Installer de aktive kullfiltrene slick som vist på side 8.

Dersom ventilatorhetten不解 er utstyrt med aktive kullfiltre mä disse kjøpes separat ved à kontakte nærmesto autoriserte Smeg-forhandler.

Noen modeller leveres med en koplingsenhet (fig.6) som festes til veggen med ekspansjonsplugger i egnet høyde sik at luftstrømmen kanaliseres i samsvar med rørets Åpninger. Sett sidelengs forlengelsene R2 på sider av koplingen R1. Koble koplingen R1 til utgangen av hettens hoveddel med et rør med diameter D.150mm.

Fig. 6

Fig. 7

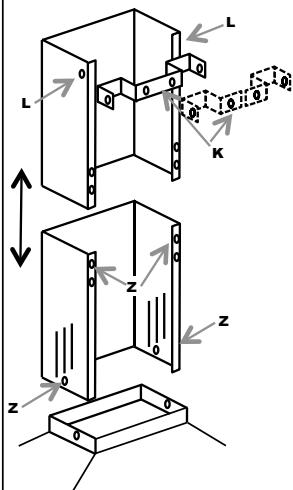

- MONTERING AV AVTREKKSKANALER (fig. 7):

Sett avtrekkskanalens brakett (K) i en eller to deler til onsket øvre posisjon.

Merk av de to hullene på veggen for Å feste braketten. Bor hull og fest braketten med de medfølgende ekspansjonspluggene.

Sett forsiktig avtrekksenheten på ventilatorhetten. Fest den nederste avtrekkkanalen til hetten med skruene Z. Trekk forsiktig den overste avtrekkkanalen ut til øvreGRENE.

Fest den overste avtrekkkanalen til avtrekkkanalens brakett K med skruene L.

STRÖMTILKOBLING

• Vi anbefaler at de elektriske koblingene utføres av en autorisertinstallator.

När det gjelder den elektriske koblingen direkte til strømnettet, på en 2-polet bryter med en kontaktåpning på minst 3 mm plasseres mellow apparatuset og strømnettet. Bryteren på vår egnet for belastningen og i samsvar med gjeldende forskritter.

INSTRUKSJONER FOR BRUK:

KONTROLLENHET:

For øoppa optimal ytelse anbefales det at ventilatorhetten startes noen minutter før du begyinner matlagingen og la den stæ pa i minst 15 minutter etter at du er fertig med matlaging ell er til all matos og damp har forsvunnet. For ø starte ventilatorhetten, finn den aktuelle typen kontrollpanel, og følg instruktjonene:

GLIDEBRYTER:

• Glidebryter (A) ON/OFF belysning
• Glidebryter (B) med fire posisjoner:

OFF Motor

OFF-posisjon for motor

123 Justering av hastigheten pa ventilatorhette

Tidsinnstilt intensiv funksjon:

Tidsinnstilt intensiv funksjon er modus for maksimal kapasitet i et begrenset tidsintervall. Aktiveringen den tidsinnstilte intensive hastigheten av ventilatorhetten gjores ved a vri bryteren (B) med klokken fra posisjon 3. När tidsinnstilt intensiv hastighet er aktivert vil bryteren automatisk returnere til posisjon 3. Intensiv hastighet kan deaktiveres ved a vri bryteren (B) på nytt mot klokken. När tidsinnstilt intensiv hastighet er fertig går den automatisk tilbake til hastighet 3.

KAPASITIVT BETJENINGSPANEL 2 DIGIT MED 10 TASTER:

A

B

C

D

E

F

G

H

1

L

Tast	Funksjon	Display
A	Slå på / Slå av avtrekksmotoren.	Viser innstilt hastigkeit
B	Reduserer driftshastigheten.	Viser innstilt hastigkeit
C	Øker driftshastigheten.	Viser innstilt hastigkeit
D	Aktiverer den intensive hastigheten uansett hvilken hastighet som er i bruk - ochå hvis motoren er slätt av. Denne hastigheten er tidsinnstilt og;när den slår seg går den tilbake til tidligere innstilt hastighet. Godt egnet;när det er mye matos.	Viser vekselvis HI
	Ved ä holde tasteninne i ca. 5 sekunder,;när alle belastninger er slätt av (Motor+Lys), aktiveres / deaktiveres tastaturlåsen.	“-” Tastaturlås aktivert.
E	Funksjon 24H Starter motoren på hastighet 1 og tillater 10 minutters avtrekk hver time.	Fremviser 24 og punketet nederst til höyre blinker en gang i sekundet mens motoren er i funksjon. Deaktivering ved ä trykke på tasten.
	Ved ä holde tasteninne i ca. 5 sekunder,;när alle belastninger er slätt av (Motor+Lys), ved ä trykke på tast “B” under animasjonen, aktiveres / deaktiveres alarmen for aktive kullfibre.	Viser en roterende animasjon i 5 sekunder. Blinker “EF” to ganger under aktivering. Blinker “EF” en gang under deaktivering.
F	Delay funksjon Aktiverer forsinket automatisk avslång etter 30'. Egnet for ä eliminerere gjenværende matlukt. Denne kan aktiveres uansett posisjon og den deaktiveres ved ä trykke på tasten eller ved ä slå av motoren.	Viser driftshastighet og punktet nederst til höyre blinker
G	Mens filteralarmen pagsår,trykk på tasten i cirka 3 sekunder for ä tilbakestille alarmen.	Etter avsluttet prosedyre vil signalet tidiligere vist slå seg av:
		FF angir at metallfettfittrene mä vaskes. Alarmen utløses;när ventilatorhetten har vært i effektiv drift i 100 timer.
		EF angir at de aktive kullfittrene mä skiftes og antifett metallfettfittrene mä vaskes. Alarmen utløses;när ventilatorhetten har vært i effektiv drift i 200 timer.
H	Reduserer lysstyrken på syklisk mæte hver gang det trykkes på tasten.
1	Slår av og på lyssystemet ved maksimal intensitet.
L	Øker lysstyrken på syklisk mæte hver gang det trykkes på tasten.

Tastaturås: man kan sperre tastaturet, for eksempel for rengjöring av glassoverflaten, när ventilatorhetten har motor og lys slätt av. Ved Å trykke i ca. 5 sekunder på tasten D, aktiveres eller deaktiveres tastaturås. Denne bekreftes alltid med:

"---" Tastaturlås aktivert.

KAPASITIVT BETJENINGSPANEL 1 DIGIT:

TAST	FUNKSJON	DISPLAY
A	SLÄR PÄ / SLÄR AV SUGEMOTOREN.	VISER INNSTILT HASTIGHT
B	REDUSERER DRIFTSHASTIGHETEN	VISER INNSTILT HASTIGHT
C	ØKER DRIFTSHASTIGHETENAKTIVERER TIDSINNSTILT INTENSIVHASTIGHT	VISER INNSTILT HASTIGHTBLINKING TIDSINNSTILT INTENSIV HASTIGHT
D	SLÄR PÄ OG SLÄR AV LYSANLEGGET
F	AKTIVERER AUTOMATISK AVSLÄING ETTER 15'.	BLINKER

ELEKTRONISK BETJENINGSPANEL SOFT TOUCH:

Knapp OFF motor/Resetknapp for filtre

Tast for Å slå på/justere hastigheten til ventilatorhetten

• TIDSINNSTILT AUTOMATISK AVSLÄNG: Ved Å trykke på en av tastene for motorhastighet (2-3) to ganger, aktiveres funksjonen " Tidsinnstilt automatisk avsläng" som slår av både ventilatorhettens lys og motor erter 10 min. Aktivering av denen funksjonen vises ved at LED-lampen over den inntrykke tasten blinker.
• VÄRSEL OM FILTERRENS: när de 4 LED-lampene blinker samtidig, (programmert sik at de skal aktiveres hver 200 driftstime), gir dette bruker beskjed om at det er ndvendig Å rengjøre/skifte filtrene.

Ved Å trykke på knappen OFF er det mulig Å starte ny telling av 200 timer. Tilfeldig trykk på knappen OFF før de 200 timene er gatt, forer ikke til at minnet for filterrengjøring tilbakerstilles. Det anbefales at hver 200 timer rengjøres fettfiltrtre og hver 200 timer byttes de aktive kullfiltrtre.

N. B. I enkelte land er også en versjon med 4 hastigheter med layouten vist ved sider av tilgjengelig, der:

Tasten Reset fibre

FUNKSJONER OG VEDLIKEHOLD:

Før vedlikehold og/eller rengjøring skal ventilatorhetten alltid kobles fra strømnettet

Jevnlig rengjring sikrer en optimal funksjon og lang levetid for apparatet. Spesiell oppmerksomhet bør rettes mot fettfiltrene og for filterversjon-hetter de aktive kullfiltrene.

MERK: Oppsamling av fett inni filterelementene kan, i tillegg til Å redusere ventilatorhettens kapasitet, före til brannfare

UTVENDIG RENGJØRING:

Utvendig og innvendig rengjøring av ventilatorhetten må utføres med en fuktig klut og nøytralt rengjøringsmiddel. Unngå bruk av løsemidler eller slipemidler. Det anbefales bruk av spesifikkeprodukter, og ved a fålge instruksjonene angitt på produitet. Det anbefales Å rengjøré hetten ved a gni stålet i samme retning som overflatefinisen.

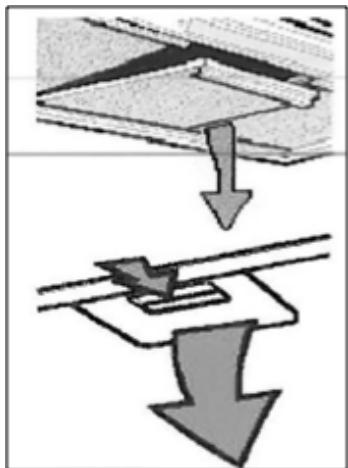

RENGJØRING AV METALLFILTRE:

Spesielloppmerksomhemmårettesmotmetallfettfilterne. Oppsamling av fett inni filtrelementene kan, i tillegg til Å redusere ventilatorhettens kapasitet, före til brannfare. For Å unngå brann ma filtrene rengjøres regelmessig, minst en gang i maneden og enda oftere hvis ventilatorhetten brukes svært mye.

Når du har funnet ut hvilken ventilatorhettemodell du har, ta ut et filter om gangen slick som vist på bildene. Vask filtrene med nøytralt rengjøringsmiddel, for händller i oppvaskmaskin. Sett på plass filtrene ved Å pase at händetak plasseres på ventilatorhettens utside

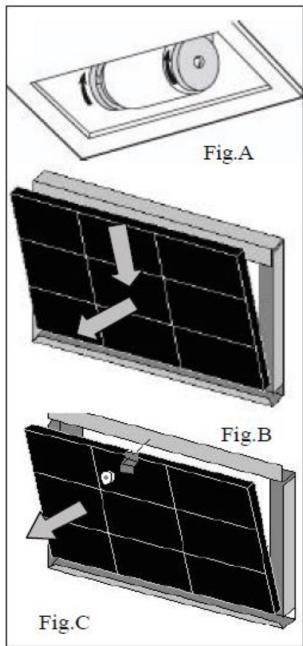

UTSKIFTNING AV KULLFILTER: (Kun for filtersjon)

Pase at ventilatorhetten er koblet fra strømnettefør operasjonene startes.

Få tilgang til filteret med aktivt kull er det nodvendig Å fjerne metallfiltre som angitt ovenfor. Identisere settet med kullfiltre som følger med ventilatorhetten, ved hjelp av figurene.

For filterskiver er det tilstrekkelig Å dreie de to filtrene 90^ som angitt i (fig.A) og deretter trenke de ut fra sin posisjon. Ved patronfilter festet med fjærer, (fig.B) utve nødvendig press for Å overvinne fjærens motstandsevne og fjern deretter filteret.

Med patronfilter festet med brakett og gjengeknott (fig. C), skru av knotten, fjern lasebraketten og fjern deretter det aktive kullfilteret. Remontere kullfittrene og metallfettfittrene ved a felse de tidligere utfarte prosedyrene i omvendtrekkefolge.

UTSKIFTNING AV PÆRER:

Før vedlikehold og/eller rengjøring skal ventilatorhetten alltid kobles fra strømnettet.

Avhengig av modellen utstyres ventilatorhetten med ulike typer belysning med LED-lamper eller Halogen:

a) LED-lys: LED-lyskildene tilbyr et høyt antall driftstimer. Skulle det være nødvendig á skifte ut disse grunnet slitasje eller feil, er det nødvendig á skifte ute—hele spotlyset. I slike tilfeller, vennligst kontakt kvalisert teknik assistanse. Dette apparatet er utstyrt med et hvitt LED-lys i klasse 1M i samsvar med standard EN 60825-1: 1994 + A1:2002 + A2:2001; maksimal optisk effekt@439nm: 7μW.

Ikke se direkte med optiske instrumenter (kikkert, forstørrelsesglass....).

b) Halogen: ære med stiftsokkel G4, effekt 20W og spentning 12V. For Å skifte ut pæren, fjern festeringen til glasset på spotlyset med en skrutrekker. Når glasset er fjernet, trekk ut den defekte pæren og settinn en ny ære. Sett på glasset til spotlyset og lås den med ringen.

Kode ILCOS: HSG/C/UB-20-12-G4

BEHANDLING AV EE-AVFALL:

I henhold til art. 26 av Lovdekret 14 mars 2014, nr. 49 "Gjennomføring av direktiv 2012/19/EU om elektrisk og elektronisk utstyr (WEEE-direktivet OM EE-avfall)"

Symbolet med overkrysset avfallsbeholder angitt på apparatet eller emballasjen angir atprodukter etter endt levetid skal samles inn separat fra annet avfall.

Brukeren på levere inn apparatet til egnede innsamlingsstasjoner for elektrisk og elektronisk avfall.

Apparatet som ønskes kassert kan alternatively leveres til forhandleren, under kjøpet av et nytt tilsvarende apparat.

Hos forhandlere av elektroniskeprodukter med et salgsareal på minst 400m^2 er det i tillegg mulig Å levere inn elektroniskeprodukter med mål under 25 cm til kassering. Dette er kostnadsfritt og uten krav om kjøp.

Riktig avfallshändtering for påfolgende resirkulering av gamle apparater, behandling og miljøvennlig avhending bidrar til Å forhindre de mulige negative miljø- og helsekonsekvensene og fremmer gjenbruk og/eller gjenvinning av materialeneprodukter er laget av.

smeg

Avvikelse for Tyskland:
